Замена аккумуляторов Braun 5515 своими руками
В ремонте универсальный триммер Braun 5515, изношены аккумуляторы.
Полная версия машинки — Braun Multi Grooming Kit Type 5515
Снимаем верхнюю декоративную пластиковую накладку.
Отвинчиваем 4 шурупа, вынимаем среднюю часть корпуса.
Извлекаем плату управления, отпаяв провода электромотора.
Демонтируем старые аккумуляторы, перекусив никелевые полосы.
Устанавливаем новые аккумуляторы на место, производим пайку.
Производим сборку в обратном порядке и проверяем подключением
зарядного устройства.
Как разобрать машинку для стрижки волос браун — 98 фото
57.JPG?set_id=8800005007″ alt=»Как разобрать машинку для стрижки волос браун» />
32.JPG?set_id=880000500F» alt=»Как разобрать машинку для стрижки волос браун» />
Читайте также:
- На какие волосы лучше плести косы грязные или чистые волосы — 90 фото
- Почему при забросе спиннинга образуется борода — 91 фото
- Какие орехи самые полезные для женщин волос — 97 фото
VIDEOMiN .NET
03:28
автор: Videomax 745754 просмотров
03:58
автор: Videomax 8410942 просмотров
03:26
автор: Videomax 817941 просмотров
03:22
автор: Videomax 561782 просмотров
03:10
автор: Videomax 757529 просмотров
02:38
автор: Videomax 819254 просмотров
03:00
автор: Videomax 2761155 просмотров

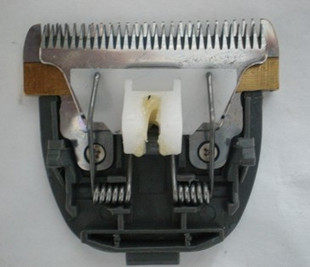

Повторная сборка триммера для волос Braun EP 100
Выберите тонкий лист смазки и положите его поверх основания. Совместите 3 отверстия.
Шаг 2
Установите первую пружину в основание (литая деталь). Концы должны быть ориентированы снизу, как показано на рисунке.
Шаг 3
Поверните собранные детали и вставьте ножницы для стрижки коротких волос в маленький штифт (см. Стрелку) отлитого элемента.
Шаг 4
Теперь вставьте гвоздь между концами пружины и небольшим кронштейном. Это удержит концы и позволит дополнительно собрать головку.
Шаг 5
Теперь вы можете установить фиксирующую часть на два штифта (см. Стрелки). Концы пружины здесь не должны касаться — если да, переставьте гвоздь.
Шаг 6
Теперь установите опорную плиту шага 1 на другие части, используя 3 винта T8.
Пока не затягивайте винты полностью, достаточно лишь для того, чтобы скрепить все детали. Это позволит вам аккуратно поднять короткую стрижку волос пальцем — ножи будут двигаться вниз.
Теперь шаг, на котором вам может понадобиться дополнительное терпение: возьмите маленькую пружину, вставьте ее в паз короткой машинки для стрижки волос двумя концами, аккуратно протолкните ее и вставьте обмотку пружины в верхнюю канавку литой детали.
Шаг 7
Теперь уберите гвоздь из его положения . (первая картинка)
. и вставьте его еще на шаг выше (вторая картинка), чтобы гвоздь толкнул концы пружины над пластиковыми рукоятками триммера для коротких волос.
Шаг 8
Установите широкий триммер для волос в собранные части.
Шаг 9
При необходимости поместите концы пружин за маленькие направляющие в широкой части триммера для волос.
Шаг 10
Сначала установите два колебательных рычага в 2 штифта широкого триммера для волос и расправив их.
Затем наклоните их внутрь, чтобы маленькие защелки удерживали его на месте.
Осторожно поднимите другие концы рук над штифтом литой детали. » ‘Осторожно:’ » Вы можете сломать руки, если поднимаете слишком сильно!
Шаг 11
Наконец, полностью опустите руки вниз по штифту.
