В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью ,и недорого заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

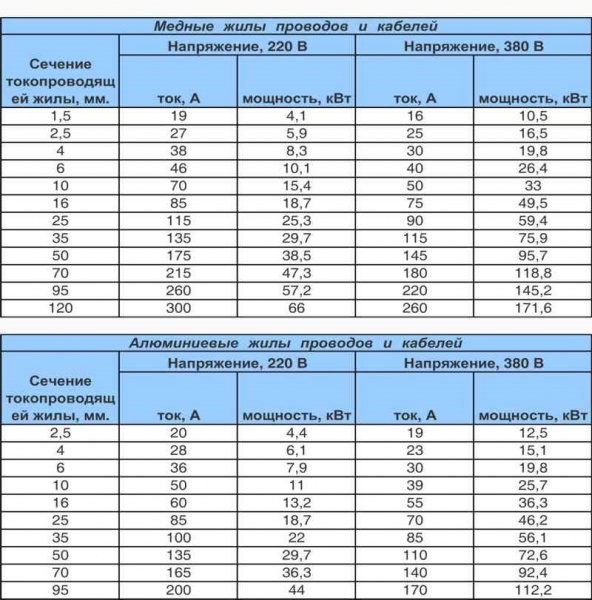

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Мощность электроплиты, кВт.

Мощность электроплиты, кВт

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

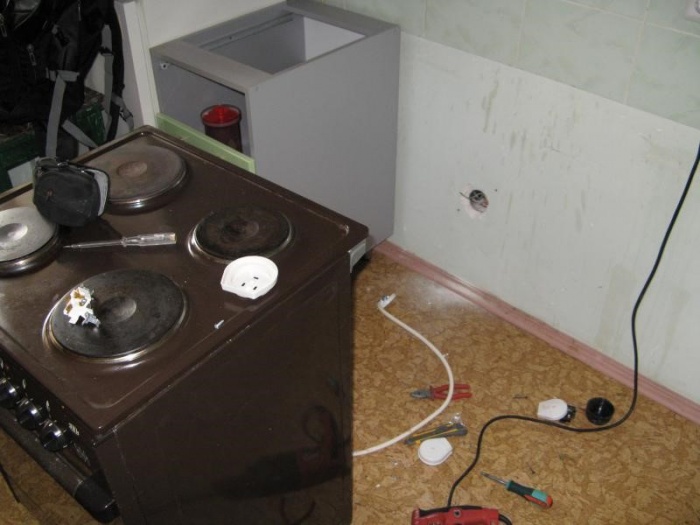

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

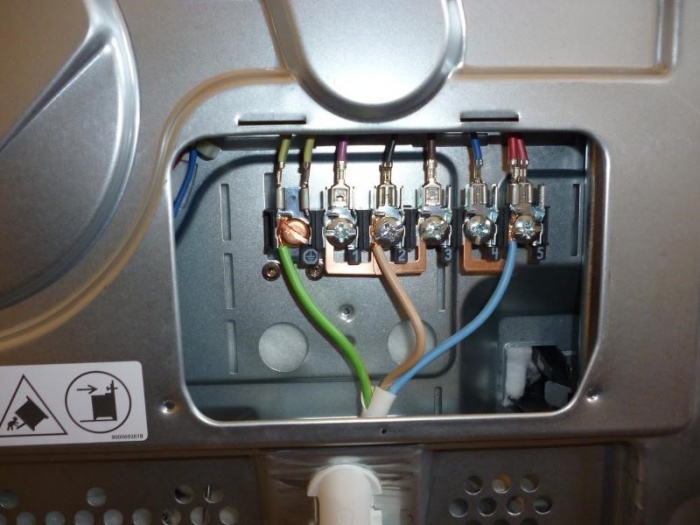

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное, двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

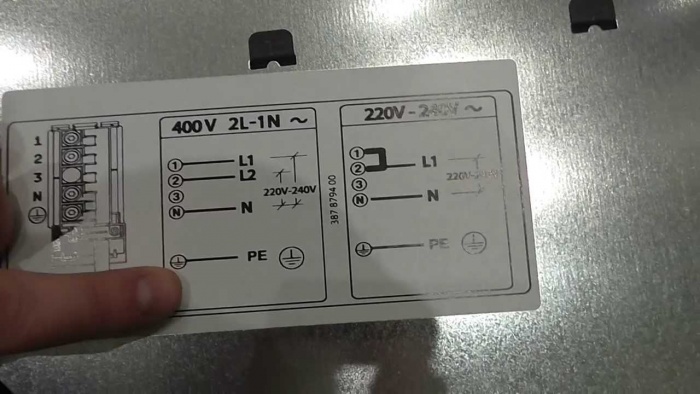

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком. А именно ставим две перемычки, идущие в комплекте, между клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой, так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3 на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России. Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

Благодаря такой универсальной энергии, как электричество, популярность электрических плит все возрастает. На данном сайте есть статья, как подключить электроплиту, а на этой странице описаны распространенные неполадки, методы их выявления и устранения.

Во многих случаях, домашний мастер или обычный пользователь может собственноручно сделать ремонт электроплиты , не прибегая к дорогим услугам специалиста.

Готовка пищи на электроплите

Алгоритм поиска неисправностей

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему . Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Необходимые условия для самостоятельного ремонта

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или .

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Поверхностная диагностика электроплиты

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Разборка корпуса электрической плиты

Поскольку электроплиты и варочные панели бывают самых разных форм, габаритов и конструкций, нет никакой возможности описать их все в одной статье, поэтому пользователь должен самостоятельно разобраться с разборкой корпуса. Но общим для всех типов электроплит является наличие термоизоляции и с ней необходимо работать очень осторожно.

Различные конструкции электроплит

При существенном повреждении термоизоляционного слоя электрической плиты снизится ее энергоэффективность, а также изменятся показания термодатчиков, что повлечет неправильную работу плиты в будущем.

Нужно помнить, что работать со стекловатой термоизоляции нужно только в толстых рукавицах, а асбестовая пыль термоизоляционных прокладок старых электроплит вредна для здоровья.

Проверка поступающего напряжения

Разобрав корпус электроплиты, необходимо изучить внутреннее устройство оборудования, определить тип регуляторов, переключателей и нагревателей. Будет очень кстати иметь в наличии схему плиты . Но даже без схемы, владея основами электротехники, можно разобраться в системе управления нагревателями и выявить проблему.

Внимание, следующие ниже методы проверки идут в разрез с инструкцией пользователя, запрещающей включать электроплиту при разобранном корпусе, поэтому следует быть очень осторожным!

Если электрическая плита не работает вообще, следует проверить наличие напряжения на входе переключателей или электронной схемы управления. Импортные электроплиты с электронным блоком управления уязвимы к скачкам напряжения, и очень часто неполадки в них не связаны с повреждением нагревательных элементов.

Электронный блок управления электроплиты

Если сетевой шнур в порядке, и напряжение поступает, а дисплей не светится, то возможно перегорел внутренний предохранитель блока управления электроплитой. Но индикация работающего дисплея не всегда гарантирует его работоспособность – возможно, случилась поломка в силовых реле коммутации.

Наиболее доступный способ проверки блока управления – это проверить поступление напряжения на клеммы нагревателей конфорки. Если напряжение поступает, но ТЭН не нагревается, значит нужно отсоединить электроплиту от розетки, затем отключить клеммы от нагревательных элементов, и прозвонить их.

Проверка поступления напряжения на клеммы спирали конфорки

Будет безопаснее, если на клеммы ТЭНов вначале цеплять специальные зажимы «крокодил», одеваемые на измерительные щупы, а потом подавать напряжение. Если работает только часть конфорок, то будет целесообразней в первую очередь прозвонить нагреватели, и уже потом искать обрыв в цепи питания. Нужно помнить, что нагревательные элементы могут иметь несколько спиралей – способом их совместного подключения регулируется мощность нагревания.

При обнаружении перегорания спирали накаливания или пробоя на корпус, поврежденный нагревательный элемент следует заменить .

Если плита старая, то стоит заменить перегоревшие нагреватели на более совершенные и экономичные. Лучше всего себя зарекомендовали ТЭНовые электронагреватели для электрических плит.

Если прозвонка спиралей не выявила в них неисправностей, то причину следует искать в блоке управления. Как уже говорилось, нагревательные элементы могут иметь несколько встроенных спиралей, которые коммутируются при помощи переключателей или электронных реле. В обоих случаях через контактные группы протекает большой ток, от чего на них образовывается нагар.

Переключатель режимов работы электроплиты

Работа нагревательного элемента с несколькими спиралями

Допустим, нагревательный элемент электроплиты имеет две спирали: С1 и С2. Для их коммутации может применяться трехпозиционный переключатель с тремя контактами: К1, К2, К3.

Схема подключения нагревательного элемента с двумя спиралями

При включении К3 обе спирали подключаются последовательно и будут работать в половину своих мощностей. При включении К2 спираль С1 будет греть в полную силу. Максимум нагрева получится при одновременном замыкании К1 и К2 – две спирали будут подключены параллельно. Все другие возможные варианты не имеют смысла и должны быть исключены самой конструкцией переключателя.

Чтобы починить подобный переключатель, его необходимо разобрать и добраться до контактов чтобы прочистить их наждачной бумагой или тонким плоским напильником. Также нужно проверить натяжение прижимных пружин и прилегание контактов. Очистка поверхностей, подтяжка пружин и подгибание контактов поможет устранить проблему.

Подобную функцию переключения в электроплитах с электронным блоком управления выполняют электромеханические реле. Если при выборе режима слышно срабатывание реле, а на выходе напряжение не меняется, то неисправность именно в них. Например, для переключения режимов конфорки, имеющей три спирали необходимо четыре реле или соответствующий переключатель.

Схема подключения конфорки с тремя спиралями

Для обеспечения универсальности нагревательного диска, встроенные спирали имеют разную мощность, и соответственно сопротивление их различается. Более подробно о проверке и подключении подобных конфорок показано на видео:

Неисправность органов управления

В случае отсутствия характерного щелчка реле, следует прозвонить его катушку и проверить наличие управляющего сигнала. При отсутствии управляющего сигнала поломка может быть в выходном каскаде или микропроцессоре электроплиты. Чтобы самостоятельно починить электронный блок управления, необходимо иметь под рукой его схему и владеть познаниями в радиотехнике.

Но, как показано на видео, в случае обнаружения неисправного реле, владея паяльником и имея идентичную замену, можно самостоятельно осуществить подобный ремонт импортной электроплиты или варочной панели.

Для ТЭНовых и дисковых нагревателей электрических плит часто используется бесступенчатый регулятор мощности . В старых отечественных плитах использовался регулятор на биметаллических пластинах, который реагирует на протекающий ток. В дополнение может устанавливаться термодатчик или термостат, реагирующий на тепло нагревательного элемента.

Терморегулятор нагрева конфорки электроплиты

В подобных системах регулировка тепловыделения осуществляется поочередным включением-выключением нагревателя электроплиты, когда температура ниже или выше установленного регулятором диапазона. Ознакомиться с работой и подключением подобного регулятора, можно, посмотрев видео ниже:

Замена регулятора мощности

В случае выхода из строя подобного регулятора можно найти идентичную замену. Но будет целесообразнее установить современный регулятор мощности на основе симистора (работает, как диммер для системы освещения).

Поскольку симисторная регулировка мощности осуществляется изменением формы синусоидального напряжения (обрезанием части полуволны), то подойдет практически любой регулятор, рассчитанный на данную мощность и ток, но взятый с разумным запасом.

Симисторный регулятор мощности

В некоторых электроплитах симистор устанавливается вместе с радиатором на плате. Если конфорка работает на полную мощность и регулировки нагрева не происходит, то пробит переход в симисторе, и его нужно заменить.

Неисправности в электрической схеме

При отсутствии тока на выходе электронного регулятора, следует проверить пилообразное напряжение смещения на управляющем электроде симистора при включении режима работы электроплиты. Данную проверку производят осциллографом, который имеется в специальных мастерских и у некоторых мастеров, имеющих глубокие познания в радиотехнике.

Иногда электронный блок управления в порядке, но реагирует на неправильные показания термических датчиков системы контроля нагрева. Нужно узнать тип датчика, изучить его свойства и методы проверки, чтобы исключить данный вариант неисправности электрической плиты. Также возможна поломка механического таймера, контакты которого также подвержены коррозии и окислению.

Материал данной статьи поможет пользователю самостоятельно найти причину поломки электроплиты. Если проблема в перегоревшей конфорке, переключателе режимов или регуляторе мощности то для осуществления самостоятельной замены не потребуется специальных навыков. Но, в случае обнаружения поломки электронного блока управления, то ввиду сложности ремонта, его лучше отнести в мастерскую.

Согласно статистическим материалам 20% жилищного фонда России оборудованы электроплитами. Вопрос: как своими руками подключить электрическую плиту является актуальным и по этой причине вынесен в заголовок статьи. Эта статья ответит не только на вопрос как подключать электроплиту самостоятельно, позволит подобрать сечение жил провода, рассмотрит схему подключения, но коснётся многих актуальных вопросов в этой сфере.

Вопросы, что рассматриваються статье

Также статья ответит на вопрос: Как подключить электроплиту самостоятельно своими руками?

Виды бытовых электроплит

Все электроплиты, представленные на рынке, можно подразделить по типу варочной панели на классические эмалированные и стеклокерамические.

Верхняя панель классических эмалированных плит покрыта эмалью и имеет встроенные конфорки. Достоинством этих плит являются невысокая стоимость , простота обслуживания и ремонта.

Эмалированные плиты устойчивы к механическим повреждениям. Главным недостатком этих плит является продолжительное время приготовления блюд из-за того, что конфорки долго разогреваются, а расход электроэнергии зависит от длительности разогрева конфорок .

У стеклокерамических электроплит варочная поверхность выполнена из цельного высокопрочного листа стеклокерамики. Это покрытие обладает значительной теплопроводностью, поэтому по скорости приготовления пищи такие плиты приближаются к газовым. Нагрев варочной поверхности стеклокерамической плиты происходит быстро в зоне конфорки. Стеклокерамика привлекательна и легко моется мягкими чистящими средствами . Недостатки электроплит со стеклокерамическим покрытием: оно подвержено появлению царапин при взаимодействии с металлической посудой, а также высокая стоимость плиты по сравнению с классической.

По виду конфорок электрические плиты бывают:

• со спиральными нагревателями элементами;
• ленточные, в которых нагреватель имеет форму скрученной ленты;
• галогенные с инфракрасным излучателем;
• индукционные (на вихревых магнитных токах).

Духовой шкаф играет значительную роль в выборе электроплиты . Духовые шкафы подразделяют на статические и многофункциональные. Если имеется режим нагрева одновременно сверху, и снизу, при этом шкаф оборудован механическим вертелом, то этот духовой шкаф относится к статическому типу. Он обеспечивает со всех сторон равномерное нагревание блюд.

Многофункциональные шкафы используют конвекцию, благодаря которой обеспечивается значительное количество режимов приготовления блюд. При этом увеличивается и скорость приготовления пищи. Дорогих модели электроплит оборудуются системой автоматической очистки духового шкафа . В дешёвых моделях на очистку требуется тратить значительное время.

Наиболее популярными производителями бытовых электроплит являются:

1. Россия – Мечта, Дарина, DeLuxe, ЗВИ, Лысьва;
2. Беларусь – Атлант (Atlant), Gefest (Гефест);
3. Германия – Blomberg, AEG, Bosch;
4. Италия – Ardo, Candy, Indesit;
5. Словения – Gorenje
6. Турция – Beko, Vestel;
7. Швеция – Electrolux, Zanussi.

Требования, условия и компоненты, необходимые для подключения электроплиты к электросети в квартире.

Бытовые электрические плиты являются самым энергоёмким оборудованием современной квартиры. По этой причине питание от электросети должно удовлетворять определённым требованиям , которые будут рассмотрены ниже. Максимальная заявленная (паспортная) мощность электроплит находится в диапазоне от 3,3 до 9,5 кВт.

Главными требованиями, предъявляемыми к подключению бытовой электроплиты, являются:

• наличие отдельного электрического провода для питания плиты (свободного от подключения другой какой-либо нагрузки);
• соответствие электропровода паспортной мощности плиты;
• наличие в щитке подключения отдельного автоматического выключателя, соответствующей мощности;
• возможность заземления корпуса плиты.

Инструмент, необходимый для подключения

Для выполнения работ потребуются:

• плоскогубцы;
• кусачки;
• нож с сегментным лезвием;
• определитель фазы электропроводки;
• тестер электрический.

Подготовительные работы

До начала работ необходимо убедиться и привести в соответствие устройства для подключения электроплиты , проверить соответствие сечения проводки мощности подключаемой плиты. Как правило, в комплекте новой плиты отсутствует электрический провод, вилка и розетка, которые необходимо приобрести в магазине электротоваров.

До начала работ следует отключить старую плиту, отключить автомат розетки, извлечь приобретённую электроплиту как подключить из упаковки, ознакомиться с инструкцией, и приготовить монтажный инструмент.

Варианты подключения электроплит

Подавляющим вариантом энергоснабжения в многоквартирных домах является вариант с однофазной сетью напряжением 220 В. На рисунке показано подключение электроплиты. Схема подключения приведена для варианта однофазной сети.

На задней панели плиты имеется клеммная колодка (на схеме развёрнуто представлена клеммами 1, 2, 3, 4, 5 и знаком заземления) для подключения провода, который на другом конце будет заканчиваться вилкой.

Клеммы 1, 2 и 3 называются фазными клеммами (буква L на рисунке). У новой плиты эти клеммы соединены перемычками для подключения фазного провода L.

Клеммы 4 и 5 также соединены перемычкой и обозначены буквой N . К этой клемме подключается нейтральный (в России его ещё называют «нейтралью», нулевым или «ноль») провод.

Шестая клемма обозначает заземление (он может быть обозначен буквами РЕ), к которой подключается жила заземления.

Таким образом, для подключения плиты по данному варианту потребуется трёхжильный медный провод. Сечение жил провода будет зависеть от мощности электроплиты. В таблице представлены сечения медного провода в мм 2 и соответствующая паспортная мощность плиты и величина тока для питания плиты. Как подключить электроплиту?

От плиты к розетке, подключение нужно провести многожильными проводами марки ПВС или КГ с необходимым сечением жил. Указанные марки устойчивы к изломам при возможном неоднократном изгибе его во время эксплуатации.

Силовая розетка и вилка должна удовлетворять подключаемой нагрузке. То есть, если паспортная мощность, допустим, 5,9 кВт, то силовая розетка и вилка должны быть рассчитаны на ток не менее 27 А. В таком случае используют трёхфазные вилка и розетка (комплект) на 32 А. Фазовая жила плиты должна подходить через розетку к автоматическому выключателю на 32 А, который должен находиться в электрощите.

Соответственно нулевая клемма электроплиты должна быть через провод, вилку, розетку, силовой провод соединена с «нулём» в электрощите. Также подключается и клемма заземления .

В сельской местности или в домах для индивидуального проживания, возможно, подведение в жилище трехфазного тока напряжением 380 Вольт. В этом случае для обеспечения равномерной нагрузки каждую фазу сети следует подключать отдельно к клеммам 1, 2 и 3. Перед этим перемычка между клеммами должна быть убрана (смотри схему подключения электроплиты).

После проверки правильности подключения всех соединений плита проверяется при включённом напряжении.

Те, кто решил сэкономить или просто имеет соответствующий опыт, могут приступать к самостоятельному подсоединению электрической плиты, но для этого необходимо соблюдать некоторые правила.

Правила безопасности

Важно уделять повышенное внимание надежности, выполняя подключение электроплиты своими руками. Поэтому правильно выполненное соединение является залогом безопасности. Прежде чем начинать процесс подключения плиты стоит ознакомиться с инструкцией. Не забывайте о том, что ошибка при выполнении соединения может стать причиной поломки электрического прибора в лучшем случае, а в худшем – привести к воспламенению проводки и возникновению пожара. Если вы ранее не сталкивались с такими работами, стоит поручить их квалифицированному электрику ради своей же безопасности.

Подготовительные работы

• Неважно, какого рода действия выполняются с электрической сетью, она обязательно должна быть предварительно выключена.
• Электрическую плиту необходимо извлечь из упаковки и произвести визуальный осмотр на наличие повреждений и комплектации.
• Далее отключите старую плитку и уберите ее.
• Изучив инструкцию и следуя ее рекомендациям, определите оптимальное месторасположение для новой бытовой техники.

Как правило, в плиты современного производства не входит соединительный шнур при продаже. Это обусловлено тем, что приборы предпочтительно подключать, используя клеммные колодки. Применяя такое соединение можно заменить автомат плавкими вставками и соединять плиту с источником электричества с помощью более длинных проводов. Розетка допустима лишь при условии, что она способна выдержать силу тока более 32 ампер. Ни в коем случае нельзя подключать электроплиту к обычной розетке, поскольку она потребляет большое количество тока, которое не выдержит стандартная электросеть. Для этого необходимо подвести специальный кабель и установить отдельный автомат. Запрещено подключать устройство через «жучок».

Инструкция для подключения к однофазной линии

Для правильного выполнения подключения порядок действий должен быть следующим:

• Отключите автомат, отвечающий за питание однофазной линии;
• Кабель питания не должен быть более 2 метров – это позволит передвинуть плиту в случае необходимости;
• Затем удостоверьтесь, что кабель выбран правильно и имеет необходимое сечение и предохранитель, а затем откройте заглушку блок питания электроприбора;
• Плиты могут присоединяться к трех или однофазному питанию (в квартирах второй вариант);
• В промежутке между клеммами устанавливаются перемычки из меди, имеющие сечение 6 кв. мм, которые входят в комплект с плитой;
• Далее к клеммам нужно присоединить фазную, заземляющую и нулевую жилы. Убедитесь в надежности болтового соединения клемм, в противном случае это может стать причиной возгорания;
• Фаза определяется индикатором, ноль – пробником;
• На проводе плиты фиксируется вилка, под которую монтируется трех контактная силовая розетка;
• После того как вставите вилку в розетку, необходимо убедиться в отсутствии заземления с помощью тестера;
• Затем проверьте наличие коротких замыканий между нулем и фазой во всех режимах работы прибора, при достаточных показателях тестера, можно запустить автомат;
• При без розеточном подключении, соединение жил выполняется в клеммной коробке, закрепленной на поверхности стены с помощью шурупов на расстоянии 60 см от пола;
• Проверьте устройство на работоспособность: проверьте каждую конфорку в отдельности, а также поджиг духового шкафа;
• При полной работоспособности можно приступать к эксплуатации.

Подключение к трехфазной линии

При подключении электрической плиты в сельском частном доме может использоваться трехфазное соединение порядок выполнения действий будет немного другой:

Для того чтобы бытовое устройство работало исправно, необходимо его оснащение защитным заземлением. Для этого убедитесь в том, что корпус электрозащиты жилья также заземлен. В случае выполненного заземления, можно подсоединить заземляющую жилу к корпусу. Никогда не используйте в качестве заземления соединение с коммуникативными трубами.

Установить плиту следует так, чтобы отсутствовала возможность соприкосновения корпуса и элементов, находящихся без напряжения.

На этом практически заканчивается процесс установки электроплиты. В том случае, если вы не уверены в своих силах следует обратиться за помощью к специалистам, а не рисковать своей безопасностью и безопасностью своих близких.

Видео

Следующий видеоматериал расскажет, как правильно установить и подключить электроплиту:

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

• Высокая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

• Числа конфорок;
• Наличия духового шкафа;
• Количества ступеней или плавной регулировки мощности конфорок.

Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

• Обрыв проводников, окисление контактных соединений;
• Выход из строй конфорки;
• Поломка переключателя или регулятора.

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети . Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются . Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки . Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр . Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой . Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна , продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм 2 –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками . Для их обжима тоже потребуются пресс клещи , они недорого стоят и пригодятся в дальнейшем.

Наконечников выпускается много:

В плитах применяются разъемы РПИ-М ,

но для соединения под винт используются и НКИ , НВИ .

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром , для чего измеряется их сопротивление. Оно находится в пределах сотен Ом . Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента . Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Диагностика переключателей

Работа переключателей проверяется мультиметром . Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Последние материалы раздела:

© Школа строителя. Строим, чиним, ремонтируем IKCN.RU , 2024

Все статьи, расположенные на сайте, несут лишь ознакомительный характер.

Электрическая схема плиты индезит. Схема подключения электроплиты

Подключить электрическую плиту своими руками будет под силу любому хозяину. Весь процесс практически аналогичен подключению варочной панели. Только помните, что если необходимо будет работать с самой розеткой, то перед этим предварительно всегда отключайте автомат в электрощите и проверяйте отсутствие напряжения по .

Если у Вас в квартире уже стояла электроплита и Вам необходимо только вместо нее подключить новую, тогда все значительно упрощается. Понадобится только снять со старой плиты вилку и переставить ее на новую. Если же она пришла в негодность- подгорели контакты, треснул корпус и т. п. Тогда необходимо будет купить в комплекте чаще всего однофазную вилку и розетку на 32 А для электроплиты с максимальной мощностью 7 Киловатт или в редких случаях на 40 Ампер для мощности более 7 кВт, но не более 8.8 кВт.

Для электропитания плиты прокладывается из электрощита медный 3 жильный кабель или три провода сечением 4 мм², которые подключаются к автомату на 32 Ампера, но лучше используйте сечение 6 мм², такой кабель садится на автомат 40 А. В квартирах без газоснабжения, под электроплиту на кухню будут еще на этапе строительства заведены необходимого сечения провода и подключены к электрической розетке отечественного производства марки РС-32. В других же случаях, Вам придется прокладывать самостоятельно отдельный медный трехжильный электрокабель сечением 6 мм² для подключения к электросети 220 Вольт.

Для подключения настольной электроплиты или духовых шкафов мощностью не более 3 кВт будет достаточно обычной электропроводки. Только учтите, что при совместной работе в одной линии с ними других мощных электропотребителей будет срабатывать защита по току- выбивать автомат в электрощите.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается из кабеля, а провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту на 380 Вольт

Если же у Вас частный дом с трехфазным вводом на 380 Вольт, тогда для распределения нагрузки в электрощите, необходимо от него проложить пятижильный медный электрокабель сечением не менее 2.5 мм². Затем подключить его к трехфазной розетке и к вилке пятижильным гибким кабелем марки ПВС 5х2.5 по . А в самой электроплите необходимо будет снять перемычки между L1, L2 и L3. И на эти контакты подключить 3 разноименные фазы. Например, для электроплиты Bosch уже с завода идет собранная схема для подключения на 220 Вольт.

Контакты 1, 2, 3 объединены перемычками и к ним подключается фаза. Для подключения на 380 Вольт- необходимо снять все перемычки и фазы подключить на эти первые три контакта. Есть вариант подключения на 380 Вольт не на три фазы, а только на две. Тогда перемычка между первым и вторым контактом остается и на нее подключается первая фаза, а на отдельный без перемычки третий контакт подключается вторая фаза.

При самостоятельном подключении на 380 Вольт рекомендую использовать все же трехфазное подключение, что бы была распределена равномерно нагрузка в 3 фазной электросети дома. К тому же при подключении на 2 фазы лучше сечение жил увеличить на одну ступень, т.е. использовать электрический кабель сечением 4 мм².

Перемычку между четвертым и пятым контактами не трогаем, сюда подключаем ноль. И на контакт 6 садится заземляющий проводник.

Будьте внимательны, если вместо нуля или заземления ошибочно подключить фазу, тогда возможно получение электротравмы или возникновение поломки.

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый — из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно — включена она или нет.

Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощность, которая отличается от соседних конфорок. Конфорки имеют разные диаметры, очень часто конфоркой служит ТЭН — нагревательный элемент. На рабочий стол может одеваться сетка, она для удобства пользования. Мощность каждой конфорки главным образом зависит от конкретного типа.

Чугунные конфорки делают из сплавов разных металлов (железо, медь алюминий), они как правило более мощные (900-1600вт), конфорки в виде спирали (ТЭН) делают обычно на мощность 400-600 вт.

В духовке электроплитки установлены 2 нагревателя, часто в виде прямоугольных тэнов. Мощность одного такого тэна в районах 1000-1700 вт. Нагревательные элементы духовки расположены в вертикальном положении. В духовке также имеется подсветка, для наблюдения за процессом приготовления пищи. На панели управления электроплиты можно увидеть ручки управления, которые предназначены для управления конфор и духовки. Рядом с каждой ручкой может находится встроенный индикатор, который уведомляет о включении определенной конфоры. Схема электроплитки:

В более старых моделях электроплит, ручка просто переключает режимы работы конфоры, в современных газовых плитах, где реализована цифровое управление, имеется система плавной регулировки температуры, а в последних новинках ручки и вовсе заменены на сенсоры. Ток, потребляемый электроплитой, может достигать 20 ампер при полной мощности и чтобы выдержать такой ток необходим хорошие, мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «землей» и нулевой фазой, показания омметра должны быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

К необходимым инструментам для подключения можно отнести следующее:

• перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
• плоскогубцы для работы с кабелем;
• отвертка;
• индикатор;
• дрель;
• измерительные приспособления для разметки положения всех элементов цепи;
• изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит

Однофазное

Наиболее распространенная схема , так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная для жилы «земля».

Двухфазная система

Используется довольно редко. Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных. Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция

Для начала выделим некоторые нюансы:

1. Следует создать план будущей цепи питания.
2. Согласно составленному плану проводим разметку будущего расположения электрического кабеля, розетки и .
3. Проводим создание штробпод электрический кабель. Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
4. Проводим создание посадочного отверстия под розетку. Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
5. После того, как была выполнена предыдущая работа , проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
6. Проводим подключения силовой вилки к плите согласно вышеприведенным схемам.
7. Если в сеть включается автомат , нужно провести его установку в электрическом щитке.
8. Проводим подключение кабеля к автомату или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.

Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

1. Открываем заднюю крышку плиты и получаем доступ к клеммам, через которые и будет происходить питание.
2. Под задней крышкой скрыт массивный блок. Проводим откручиванием болтиков наполовину.
3. Очищаем концы жил провода так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
4. Загибаем концы жил и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
5. Закручиваем болтики , не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
6. Закрываем крышку.

Возможные сложности:

1. Образование правильной ниши под розетку. Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
2. Часто можно встретит ситуацию , когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
3. Можно встретить ситуацию, когда отрезанного кабеля не хватает. В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению

При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита. Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

1. Снаружи проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
2. Проводится их соединение между собой.
3. Оконцованный наконечником провод от щита выводится к вкопанным трубам.
4. Проводим подключени е нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

1. Заглушаем провод , который отвечает за «ноль».
2. При установке плиты обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
3. Возле плиты следует положить сухой коврик, который обладает диэлектрическими свойствами.
4. Обычный автомат меняем на дифференциальную модель с пределом 30 А.
5. Проявляем осторожностьпри использовании плиты.

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

1. Один из пунктов ПУЭ определяет , что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
2. Если дома или в квартире однофазное питание , следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
3. При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
4. Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

1. Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
2. Также, не стоит спешить во время работы , так как допущенные ошибки могут иметь серьезные последствия.
3. Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
4. Проводить заземление через другие коммуникации также запрещается.

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

• ПУЭ 7,
• ПТЭЭП,
• технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

• количество фаз,
• напряжение сети,
• потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

1. Установить перемычки на клеммы L1 и L2, L2 и L3.
2. К L2 подсоединить коричневый провод под фазу.
3. Установить перемычку на N1 и N2.
4. К N2 подключить нейтраль.
5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Руководство Indesit K3E117(W)/RU Кухонная плита

Требуется руководство для вашей Indesit K3E117(W)/RU Кухонная плита? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Рейтинг

Сообщите нам, что вы думаете о Indesit K3E117(W)/RU Кухонная плита, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.

Вы довольны Indesit K3E117(W)/RU Кухонная плита?
Да Нет
Будьте первым, кто оценит это изделие

Подробнее об этом руководстве

Мы понимаем, что приятно иметь бумажное руководство для вашего Indesit K3E117(W)/RU Кухонная плита. Вы всегда можете скачать инструкцию с нашего сайта и распечатать самостоятельно. Если вы хотите получить оригинальное руководство, мы рекомендуем вам связаться с Indesit. Возможно, они смогут предоставить оригинальное руководство. Вы ищете руководство для вашего Indesit K3E117(W)/RU Кухонная плита на другом языке? Выберите предпочитаемый язык на нашей домашней странице и найдите номер модели, чтобы узнать, есть ли она у нас в наличии.

Технические характеристики

Бренд	Indesit
Модель	K3E117(W)/RU
Категория	Кухонные плиты
Тип файла	PDF
Размер файла	0.74 MB

Часто задаваемые вопросы о Indesit K3E117(W)/RU Кухонная плита

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Почему поджиг кухонной плиты издает щелкающий звук? Проверенный

Если плиту чистили с большим количеством воды, то в ручки поджига могла попасть вода, которая провоцирует зажигание. Дайте ручкам просохнуть. Если проблема не решилась, обратитесь к производителю.

Это было полезно ( 1021 ) Читать далее

Духовка, встроенная в кухонную плиту, недостаточно нагревается. Что мне делать? Проверенный

За нагревание духовки до заданной температуры отвечает термостат. Скорее всего, термостат неисправен. Его следует заменить. В случае сомнений обратитесь к производителю.

Это было полезно ( 983 ) Читать далее

Какие кастрюли можно использовать для готовки на индукционной плите? Проверенный

Любые кастрюли, дно которых сделано из ферромагнитного материала, подходят для индукционной плиты. Практически все новые кастрюли изготавливаются с расчетом на индукцию.

Это было полезно ( 817 ) Читать далее

Вилка от кухонной плиты не подходит к стандартной розетке. Что мне делать? Проверенный

Многие электрические кухонные плиты (керамические и индукционные) снабжены нестандартной вилкой. Это связано с тем, что данные приборы потребляют много энергии. Доверьте установку техники специалистам.

Это было полезно ( 417 ) Читать далее

Что такое пиролиз? Проверенный

Некоторые духовки оснащены функцией пиролиза. Это система очистки, которая сжигает грязь и жир в духовке за счет очень высоких температур. После пиролиза вся грязь превратится в золу, и ее легко удалить. Если духовка имеет функцию пиролиза, рекомендуется использовать ее 3-4 раза в год, чтобы духовка оставалась чистой.

Это было полезно ( 363 ) Читать далее

Могу ли я подключить диапазон к удлинителю? Проверенный

Приборы, требующие большого количества энергии, например диапазон, не могут быть подключены ко всем удлинителям. Посмотрите, какова потребляемая мощность диапазона, которая указана в ваттах, и проверьте, может ли удлинитель справиться с этим. Существуют удлинители с более толстыми кабелями, предназначенные для работы с более крупными приборами.

Это было полезно ( 179 ) Читать далее

Могу ли я приготовить несколько блюд одновременно, используя несколько противней для гриля? Проверенный

Технически это возможно. Однако это зависит от типа продуктов, нужно ли вам регулировать время приготовления или менять противни на полпути во время приготовления.

Это было полезно ( 176 ) Читать далее

Когда я использую духовку, продукты часто падают на дно, вызывая дым. Как я могу предотвратить это? Проверенный

Многие духовки поставляются с решеткой и противнем. Когда пища готовится на решетке, противень можно ставить на дно, чтобы остатки пищи не пригорали и не задымились.

Это было полезно ( 175 ) Читать далее

Присоединиться к беседе по данному изделию

Здесь вы можете поделиться тем, что думаете о Indesit K3E117(W)/RU Кухонная плита. Если у вас есть вопросы, сначала внимательно прочтите инструкцию. Запросить руководство можно с помощью контактной формы.

Больше информации
Рейтинг
FAQ
Поделитесь своим мнением
Ремонт
Контакт

Руководство Indesit KN3E11A(W)/EU Кухонная плита

Требуется руководство для вашей Indesit KN3E11A(W)/EU Кухонная плита? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Рейтинг

Сообщите нам, что вы думаете о Indesit KN3E11A(W)/EU Кухонная плита, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.

Вы довольны Indesit KN3E11A(W)/EU Кухонная плита?
Да Нет
Будьте первым, кто оценит это изделие

Подробнее об этом руководстве

Мы понимаем, что приятно иметь бумажное руководство для вашего Indesit KN3E11A(W)/EU Кухонная плита. Вы всегда можете скачать инструкцию с нашего сайта и распечатать самостоятельно. Если вы хотите получить оригинальное руководство, мы рекомендуем вам связаться с Indesit. Возможно, они смогут предоставить оригинальное руководство. Вы ищете руководство для вашего Indesit KN3E11A(W)/EU Кухонная плита на другом языке? Выберите предпочитаемый язык на нашей домашней странице и найдите номер модели, чтобы узнать, есть ли она у нас в наличии.

Технические характеристики

Бренд	Indesit
Модель	KN3E11A(W)/EU
Категория	Кухонные плиты
Тип файла	PDF
Размер файла	1.86 MB

Часто задаваемые вопросы о Indesit KN3E11A(W)/EU Кухонная плита

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Почему поджиг кухонной плиты издает щелкающий звук? Проверенный

Если плиту чистили с большим количеством воды, то в ручки поджига могла попасть вода, которая провоцирует зажигание. Дайте ручкам просохнуть. Если проблема не решилась, обратитесь к производителю.

Это было полезно ( 1021 ) Читать далее

Духовка, встроенная в кухонную плиту, недостаточно нагревается. Что мне делать? Проверенный

За нагревание духовки до заданной температуры отвечает термостат. Скорее всего, термостат неисправен. Его следует заменить. В случае сомнений обратитесь к производителю.

Это было полезно ( 983 ) Читать далее

Какие кастрюли можно использовать для готовки на индукционной плите? Проверенный

Любые кастрюли, дно которых сделано из ферромагнитного материала, подходят для индукционной плиты. Практически все новые кастрюли изготавливаются с расчетом на индукцию.

Это было полезно ( 817 ) Читать далее

Вилка от кухонной плиты не подходит к стандартной розетке. Что мне делать? Проверенный

Многие электрические кухонные плиты (керамические и индукционные) снабжены нестандартной вилкой. Это связано с тем, что данные приборы потребляют много энергии. Доверьте установку техники специалистам.

Это было полезно ( 417 ) Читать далее

Что такое пиролиз? Проверенный

Некоторые духовки оснащены функцией пиролиза. Это система очистки, которая сжигает грязь и жир в духовке за счет очень высоких температур. После пиролиза вся грязь превратится в золу, и ее легко удалить. Если духовка имеет функцию пиролиза, рекомендуется использовать ее 3-4 раза в год, чтобы духовка оставалась чистой.

Это было полезно ( 363 ) Читать далее

Могу ли я подключить диапазон к удлинителю? Проверенный

Приборы, требующие большого количества энергии, например диапазон, не могут быть подключены ко всем удлинителям. Посмотрите, какова потребляемая мощность диапазона, которая указана в ваттах, и проверьте, может ли удлинитель справиться с этим. Существуют удлинители с более толстыми кабелями, предназначенные для работы с более крупными приборами.

Это было полезно ( 179 ) Читать далее

Могу ли я приготовить несколько блюд одновременно, используя несколько противней для гриля? Проверенный

Технически это возможно. Однако это зависит от типа продуктов, нужно ли вам регулировать время приготовления или менять противни на полпути во время приготовления.

Это было полезно ( 176 ) Читать далее

Когда я использую духовку, продукты часто падают на дно, вызывая дым. Как я могу предотвратить это? Проверенный

Многие духовки поставляются с решеткой и противнем. Когда пища готовится на решетке, противень можно ставить на дно, чтобы остатки пищи не пригорали и не задымились.

Это было полезно ( 175 ) Читать далее

Присоединиться к беседе по данному изделию

Здесь вы можете поделиться тем, что думаете о Indesit KN3E11A(W)/EU Кухонная плита. Если у вас есть вопросы, сначала внимательно прочтите инструкцию. Запросить руководство можно с помощью контактной формы.

Больше информации
Рейтинг
FAQ
Поделитесь своим мнением
Ремонт
Контакт
