Что такое антенный коммутатор

RU202613U1 — Антенный коммутатор — Google Patents

Publication number RU202613U1 RU202613U1 RU2020132478U RU2020132478U RU202613U1 RU 202613 U1 RU202613 U1 RU 202613U1 RU 2020132478 U RU2020132478 U RU 2020132478U RU 2020132478 U RU2020132478 U RU 2020132478U RU 202613 U1 RU202613 U1 RU 202613U1 Authority RU Russia Prior art keywords output key input switching switch Prior art date 2020-10-02 Application number RU2020132478U Other languages English ( en ) Inventor Игорь Александрович Марков Дмитрий Николаевич Рахманин Александр Владимирович Гречишкин Анатолий Тихонович Попов Антон Александрович Чиликин Анастасия Евгеньевна Рудь Original Assignee Акционерное общество «Концерн «Созвездие» Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.) 2020-10-02 Filing date 2020-10-02 Publication date 2021-03-01 2020-10-02 Application filed by Акционерное общество «Концерн «Созвездие» filed Critical Акционерное общество «Концерн «Созвездие» 2020-10-02 Priority to RU2020132478U priority Critical patent/RU202613U1/ru 2021-03-01 Application granted granted Critical 2021-03-01 Publication of RU202613U1 publication Critical patent/RU202613U1/ru

Images

Classifications

H — ELECTRICITY
H03 — ELECTRONIC CIRCUITRY
H03K — PULSE TECHNIQUE
H03K17/00 — Electronic switching or gating, i.e. not by contact-making and –breaking
H03K17/04 — Modifications for accelerating switching
H03K17/041 — Modifications for accelerating switching without feedback from the output circuit to the control circuit

H — ELECTRICITY
H03 — ELECTRONIC CIRCUITRY
H03K — PULSE TECHNIQUE
H03K17/00 — Electronic switching or gating, i.e. not by contact-making and –breaking
H03K17/10 — Modifications for increasing the maximum permissible switched voltage

H — ELECTRICITY
H03 — ELECTRONIC CIRCUITRY
H03K — PULSE TECHNIQUE
H03K17/00 — Electronic switching or gating, i.e. not by contact-making and –breaking
H03K17/18 — Modifications for indicating state of switch

Abstract

Устройство относится к радиотехнике, а именно к высокочастотным коммутационным устройствам, применяемым в системах связи, и может быть использовано в устройствах определения пеленга для осуществления переключения между антеннами различных диапазонов рабочих частот.Технический результат — обеспечение пеленгации в режиме реального времени в трех диапазонах рабочих частот с углом обзора 360° в каждом из диапазонов с сохранением переходного затухания между выходами и любым из отключенных входов более 60 дБ, при этом реализуется возможность программного изменения коэффициента передачи и подключения источника сигнала калибровки.Для этого в устройство, содержащее первый блок коммутации, введены (N-1) блок коммутации, идентичные первому, и предназначенные для коммутирования трех диапазонов частот, а также (N+1)-й блок коммутации, предназначенный для коммутирования двух диапазонов частот. При этом каждый из N блоков коммутации содержит семь ключей (К1.1-К1.7), три аттенюаттора (АТТ 1.1 — АТТ 1.3), два усилителя (У1.1, 1.2). (N+1)-й блок коммутации содержит шесть (К1.1-К1.6), ключей два аттенюатора (АТТ 1.1,- АТТ 1.2) и два усилителя (У1.1, 1.2).Таким образом, каждый из (N+1) блоков коммутации подключен к антенным входам разных диапазонов, а также к источнику калибровочного сигнала. При этом выходы блоков коммутации (БК1 — БКN) являются соответствующими выходами антенного коммутатора. 2 ил.

Description

Известен переключатель [1], содержащий линии передачи ВЧ с общим входом и выходами, при этом к выходам на расстоянии четверти длины волны от общей точки линий передачи параллельно подключены управляющие диоды.

Недостатками данного переключателя являются недостаточный коэффициент развязки между выходом и любым из неподключенных входов.

Известно электронное реле по авторскому свидетельству [2], содержащее цепочку из последовательно соединенных диода и резистора, к общей точке которых подключен источник управляющего напряжения.

Недостатком данного устройства является то, что оно не обеспечивает функциональных задач, требуемых для переключения высокочастотных каналов.

Известен переключатель линий передачи сигналов по патенту [3], содержащий линии передачи с входом и выходами, а также элементы коммутации линий с диодами и емкостями, при этом в качестве переключателя используется поляризованное электромагнитное реле, которое подключено тремя своими контактами в разрывы двух выходных линий передачи, где параллельно катушкам реле включены ограничительные диоды, а между выводами катушек и корпусом реле включены фильтрующие емкости, при этом три контакта реле используются для низкочастотного контроля состояния переключающих контактов.

Недостатками данного устройства являются невысокий коэффициент развязки между выходом и любым из неподключенных входов.

Наиболее близким аналогом по технической сущности к предлагаемому, является коммутационное поле (КП) — составная часть устройства, представленного в патенте на полезную модель [4], принятый за прототип.

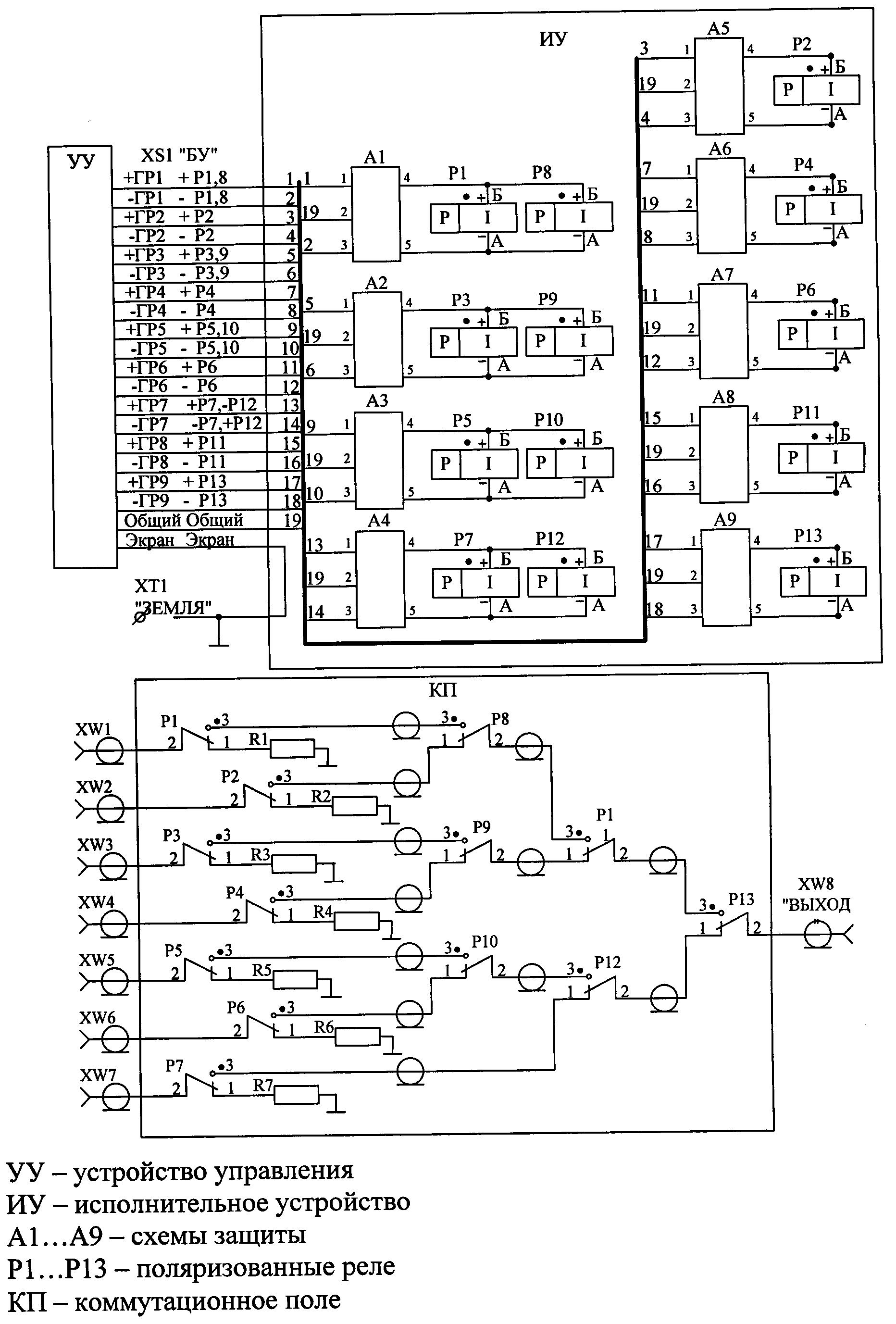

На фиг. 1 изображена функциональная схема блока коммутации (коммутационного поля) устройства-прототипа, например при количестве входов N = 7, где обозначено:

БК1 — блок коммутации;
А1.1 — А1.7 — антенные входы с первого по седьмой соответственно;
К1.1 — ключ (поляризационное реле) первого антенного входа;
К1.2 — ключ (поляризационное реле) второго антенного входа;
К1.3 — ключ (поляризационное реле) третьего антенного входа;
К1.4 — ключ (поляризационное реле) первого и второго антенных входов;
К1.5 — ключ (поляризационное реле) третьего и четвертого антенных входов;
К1.6 — ключ (поляризационное реле) первой и второй групп антенных входов;
К1.7 — ключ (поляризационное реле) выходного сигнала;
К1.8 — ключ (поляризационное реле) четвертого антенного входа;
К1.9 — ключ (поляризационное реле) пятого антенного входа;
К1.10 — ключ (поляризационное реле) шестого антенного входа;
К1.11 — ключ (поляризационное реле) седьмого антенного входа;
К1.12 — ключ (поляризационное реле) пятого и шестого антенных входов;
К1.13 — ключ (поляризационное реле) третьей группы антенных входов и седьмого антенного входа;
R1 — R7 — резисторы.

Устройство-прототип является блоком коммутации БК1, рассмотрим пример при N антенных входах А1.1 — А1.N, где N=7.

БК1 содержит ключи (поляризованные реле) К1.1 — К1.13 и резисторы R1 — R7.

При этом входы ключей К1.1, К1.2, К1.3, К1.8, К1.9, К1.10, К1.11 подключены к соответствующим антенным входам А1.1 — А1.7.

Первый выход ключа К1.1 соединен с первым входом ключа К1.4, второй вход которого подсоединен к первому выходу ключа К1.2, второй выход которого через резистор R2 соединен с общей клеммой, к которой через резистор R1 подключен второй выход ключа К1.1.

Первый выход ключа К1.3 соединен с первым входом ключа К1.5, второй вход которого подсоединен к первому выходу ключа К1.8, второй выход которого через резистор R4 соединен с общей клеммой, к которой через резистор R3 подключен второй выход ключа К1.3.

Выходы ключей К1.4 и К1.5 соединены с соответствующими входами ключа К1.6.

Первый выход ключа К1.9 соединен с первым входом ключа К1.12, второй вход которого подсоединен к первому выходу ключа К1.10, второй выход которого через резистор R6 соединен с общей клеммой, к которой через резистор R5 подключен второй выход ключа К1.9.

Первый выход ключа К1.11 соединен со вторым входом ключа К1.13, первый вход которого подсоединен к выходу ключа К1.12. Второй выход ключа 1.11 через резистор R7 соединен с общей клеммой.

Выходы ключей К1.6 и К1.13 соединены соответственно с первым и вторым входами ключа К1.7, выход которого является выходом устройства.

Устройство-прототип работает следующим образом.

При соответствующем подключении каждого из ключей (поляризованных реле) К1.1 — К1.13 к источнику питания +27 В (на схеме не показан) в положительной или отрицательной полярности напряжения, происходит требуемое переключение ключей между соответствующим антенным входом и общим выходом.

Недостатком устройства-прототипа является возможность работы только с одной из семи подключенных антенн, что в свою очередь исключает возможность осуществления пеленга на 360°. При этом также отсутствует возможность программного управления коэффициентом передачи и подключения сигнала калибровки.

Задача предлагаемого устройства состоит в обеспечении пеленгации в режиме реального времени в трех диапазонах рабочих частот с углом обзора 360° в каждом из диапазонов с сохранением переходного затухания между выходами и любым из отключенных входов более 60 дБ, при этом реализуется возможность программного изменения коэффициента передачи и подключения источника сигнала калибровки.

Для решения поставленной задачи в антенный коммутатор, включающий первый блок коммутации, содержащий семь ключей, первые входы первого, второго и третьего ключей подсоединены к первому, второму и третьему антенным входам соответственно; выход шестого ключа соединен с первым входом седьмого ключа, выход которого является выходом первого блока коммутации и первым выходом антенного коммутатора, согласно полезной модели, введены (N-1) блоки коммутации, идентичные первому, и предназначенные для коммутирования трех диапазонов частот, в каждом из которых выход первого ключа через последовательно соединенные первый аттенюатор и первый усилитель соединен с первым входом шестого ключа, второй выход четвертого ключа соединен со вторым входом второго ключа, выход которого через последовательно соединенные второй аттенюатор и второй усилитель соединен со вторым входом шестого ключа, первый выход пятого ключа соединен с входом четвертого ключа, первый выход которого соединен со вторым входом первого ключа; второй выход пятого ключа через последовательно соединенные третий ключ и третий аттенюатор подключен ко второму входу седьмого ключа; а также (N+1)-й блок коммутации, предназначенный для коммутирования двух диапазонов частот и состоящий из семи ключей, входы первого и второго ключей подсоединены к первому и второму антенным входам соответственно; выход первого ключа через последовательно соединенные первый аттенюатор и первый усилитель соединен с первым входом шестого ключа; второй выход четвертого ключа через последовательно соединенные второй ключ, второй аттенюатор и второй усилитель соединен со вторым входом шестого ключа, выход которого соединен с первым входом седьмого ключа, первый выход пятого ключа соединен с входом четвертого ключа, первый выход которого соединен со вторым входом первого ключа, второй выход пятого ключа через первый резистор соединен с общей клеммой, к которой через второй резистор подключен второй вход седьмого ключа, выход которого является выходом (N+1)-го блока коммутации и (N+1)-м выходом антенного коммутатора, кроме того, входы пятых ключей всех (N+1) блоков коммутации объединены и являются входом для калибровочного сигнала.

Заявляемый антенный коммутатор содержит N идентичных блоков коммутации БК1 — БКN, предназначенных для коммутирования трех диапазонов частот. (N+1)-й блок коммутации предназначен для коммутирования двух диапазонов частот и отличается от построения предыдущих N блоков коммутации.

Рассмотрим схему предлагаемого устройства с шестью блоками коммутации, причем пять из них (N=5) предназначены для переключения трех разных диапазонов частот, а шестой (N+1)=6 — для переключения двух разных диапазонов частот.

На фиг. 2 изображена структурная схема предлагаемого устройства, где обозначено:
БК1 — БК6 — первый — шестой блоки коммутации;

А1.1 — А1.3 — первый-третий антенные входы (разные диапазоны рабочих частот) первого блока коммутации БК1;

К1.1 — К1.7 — первый — седьмой ключи первого блока коммутации БК1;

АТТ1.1 — АТТ1.3 — первый — третий управляемые аттенюаторы с изменяемым коэффициентом аттенюации первого блока коммутации БК1;

У1.1, У1.2 — первый и второй управляемые усилители с изменяемым коэффициентом усиления первого блока коммутации БК1;

А2.1 — А2.3 — первый — третий антенные входы (разные диапазоны рабочих частот) второго блока коммутации БК2;

К2.1 — К2.7 — первый — седьмой ключи второго блока коммутации БК2;
АТТ2.1 — АТТ2.3 — первый — третий аттенюаторы второго блока коммутации БК2;
У2.1, У2.2 — первый и второй усилители второго блока коммутации БК2;

А5.1 — А5.3 — первый — третий антенные входы (разные диапазоны рабочих частот) пятого блока коммутации БК5;

К5.1 — К5.7 — первый — седьмой ключи пятого блока коммутации БК5;
АТТ5.1-АТТ5.3 — первый — третий аттенюаторы пятого блока коммутации БК5;
У5.1, У5.2 — первый и второй усилители пятого блока коммутации БК5.

А6.1, А6.2 — первый и второй антенные входы (разные диапазоны рабочих частот) шестого блока коммутации БК6;

К6.1, К6.2, К6.4 — К6.7 — первый, второй, четвертый — седьмой ключи шестого блока коммутации БК6;
АТТ6.1, АТТ6.2 — первый и второй аттенюаторы шестого блока коммутации БК6;
У6.1, У6.2 — первый и второй усилители шестого блока коммутации БК6;
R1, R2 — резисторы шестого блока коммутации БК6.

Входы пятых ключей К1.5, К2.5, К3.5, К4.5, К5.5 и К6.5 каждого блока коммутации БК1 — БК6 соединены между собой и являются входом антенного коммутатора для калибровочного сигнала.

Поскольку пять (N=5) блоков коммутации идентичны и предназначены для коммутирования трех диапазонов частот, рассмотрим их построение на примере первого блока БК1.

Первые входы первого К1.1, второго К1.2 и третьего К1.3 ключей подсоединены к первому А1.1, второму А1.2 и третьему А1.3 антенным входам соответственно.

Выход первого ключа К1.1 через последовательно соединенные первый аттенюатор АТТ1.1 и первый усилитель У1.1 соединен с первым входом шестого ключа К1.6.

Первый выход четвертого ключа К1.4 соединен со вторым входом первого ключа К1.1. Второй выход четвертого ключа К1.4 соединен со вторым входом второго ключа К1.2, выход которого через последовательно соединенные второй аттенюатор АТТ1.2 и второй усилитель У1.2 соединен со вторым входом шестого ключа К1.6.

Первый выход пятого ключа К1.5 соединен с входом четвертого ключа К1.4. Второй выход пятого ключа К1.5 через последовательно соединенные третий ключ К1.3 и третий аттенюатор АТТ1.3 подключен ко второму входу седьмого ключа К1.7, первый вход которого подсоединен к выходу шестого ключа К1.6. Выход седьмого ключа К1.7 является выходом первого блока коммутации БК1 и первым выходом антенного коммутатора.

В шестом (N+1)-ом, N=6) блоке коммутации БК6 первые входы первого К6.1 и второго К6.2 ключей подсоединены к первому А6.1 и второму А6.2 антенным входам соответственно.

Выход первого ключа К6.1 через последовательно соединенные первый аттенюатор АТТ6.1 и первый усилитель У6.1 соединен с первым входом шестого ключа К6.6, выход которого соединен с первым входом седьмого ключа К6.7, второй вход которого через второй резистор R2 подключен к общей клемме. Выход седьмого ключа К6.7 является выходом шестого блока коммутации БК6 и шестым выходом антенного коммутатора. Первый выход четвертого ключа К6.4 соединен со вторым входом первого ключа К6.1. Второй выход четвертого ключа К6.4 через последовательно соединенные второй ключ К6.2, второй аттенюатор АТТ6.2 и второй усилитель У6.2 соединен со вторым входом шестого ключа К6.6. При этом второй выход пятого ключа К6.5 через первый резистор R1 подключен к общей клемме.

Таким образом, каждый из (N+1) блоков коммутации подключен к антенным входам разных диапазонов, а также к источнику калибровочного сигнала (на фиг. 2 не показан). При этом выходы блоков коммутации являются соответствующими выходами антенного коммутатора.

Предлагаемое устройство работает следующим образом.

В предлагаемом устройстве реализуется возможность работы в трех диапазонах рабочих частот, при этом в первых пяти блоках коммутации осуществляется переключение между тремя диапазонами частот, а в шестом БК6 коммутируются два диапазона. Пять блоков коммутации БК1 — БК5 и БК6 конструктивно расположены таким образом, чтобы в каждом из трех диапазонов рабочих частот охватывать 360°. А пятый блок коммутации БК5, состоящий также из 3 диапазонов, но предназначенный для подключения антенн с круговыми диаграммами направленности, работает постоянно, поэтапно переключая диапазоны рабочих частот, благодаря чему возможен мониторинг (сканирование) эфира в режиме реального времени. При обнаружении сигнала в одном из диапазонов работы пятого блока коммутации БК5 осуществляется переключение в БК1 — БК4 и БК6 на диапазон, в котором обнаружен сигнал. После переключения блоков БК1 — БК4 и БК6 на нужный диапазон рабочих частот происходит прием и обработка высокочастотного сигнала для определения пеленга и проведения технического анализа обнаруженного сигнала. Однако для работы в третьем диапазоне используются антенны с более широкой диаграммой направленности, чем в первых двух диапазонах. Это обеспечивает возможность производить пеленг на 360° четырьмя антеннами.

Приведем описание работы блоков коммутации на примере БК1.

Первый блок коммутации БК1 имеет два режима работы «работа» и «калибровка». В режиме «калибровка» на вход ключа К1.5 приходит сигнал калибровки, затем данный ключ поэтапно переключается на вход ключа К1.4 для калибровки первого и второго диапазона и на вход ключа К1.3 для калибровки тракта для третьего диапазона. Для калибровки первого диапазона сигнал с первого выхода К1.4 поступает на второй вход ключа К1.1 с выхода которого последовательно поступает на АТТ1.1, У1.1 и первый вход ключа К1.6, с выхода которого сигнал поступает на первый вход ключа К1.7 и далее на выход 1 устройства. Для калибровки второго диапазона сигнал со второго выхода К1.4 поступает на второй вход ключа К1.2 с выхода которого сигнал последовательно поступает на АТТ1.2, У1.2 и второй вход ключа К1.6, с выхода которого сигнал поступает на первый вход ключа К1.7 и далее на выход 1 устройства. Для калибровки третьего диапазона сигнал со второго выхода К1.5 поступает на второй вход ключа К1.3, с выхода которого сигнал последовательно поступает на АТТ1.3 и второй вход ключа К1.7 и далее на выход 1 устройства. После выполнения калибровки происходит выбор коэффициентов аттенюации в аттенюаторах АТТ1.1 — АТТ1.3 и коэффициентов усиления в усилителях У1.1 и У1.2.

После калибровки устройство переходит в режим «работа» (приема и пеленгации сигнала из эфира). Данный режим идентичен режиму калибровка с той разницей, что сигнал с антенн А1.1 — А1.3, отвечающих за соответствующие диапазоны частот, сразу поступает на первые входы ключей К1.1 — К1.3, а ключи К1.4 и К1.5 не задействованы.

Остальные блоки коммутации работают аналогично.

Предлагаемое техническое решение позволяет обеспечить пеленгацию в режиме реального времени в трех диапазонах рабочих частот с углом обзора 360° в каждом из диапазонов с сохранением переходного затухания между выходами и любым из отключенных входов более 60 дБ. При этом реализуется возможность программного изменения коэффициента передачи и подключения источника сигнала калибровки.

Сохранение переходного затухания обеспечивается изоляционным сопротивлением применяемых ключей и усилителя, а изменение коэффициента передачи обеспечивается в процессе работы аттенюаторов.

В качестве ключей могут быть использованы, например, высокочастотные ключи РЕ42540 фирмы PeregrineSemiconductor, в качестве усилителей У1.1, У1.2, У2.1, У2.2, У5.1, У5.2, У6.1 и У6.2 могут быть использованы, например, усилители LT5514 фирмы LinearTechnology, в качестве аттенюаторов АТТ1.1-АТТ1.3, АТТ2.1-АТТ2.3, АТТ5.1-АТТ5.3, АТТ6.1 и АТТ6.2 могут быть применены, например, цифровые аттенюаторы РЕ43704 фирмы PeregrineSemiconductor.

Источники информации

1. Высотский Б.Ф. «Основы проектирования микроэлектронной аппаратуры». — М.: Советское радио, 1978. — с. 74, рис. 2.29

2. А.с. №307514, H03K 17/04 с приоритетом от 8 января 1969 г.
3. Патент РФ на полезную модель №130167 от 10.07.2013
4. Патент РФ на полезную модель №147528 от 10.11.2014.

Claims ( 1 )

Антенный коммутатор, включающий первый блок коммутации, содержащий семь ключей, первые входы первого, второго и третьего ключей подсоединены к первому, второму и третьему антенным входам соответственно; выход шестого ключа соединен с первым входом седьмого ключа, выход которого является выходом первого блока коммутации и первым выходом антенного коммутатора, отличающийся тем, что введены (N-1) блоки коммутации, идентичные первому, и предназначенные для коммутирования трех диапазонов частот, в каждом из которых выход первого ключа через последовательно соединенные первый аттенюатор и первый усилитель соединен с первым входом шестого ключа, второй выход четвертого ключа соединен со вторым входом второго ключа, выход которого через последовательно соединенные второй аттенюатор и второй усилитель соединен со вторым входом шестого ключа, первый выход пятого ключа соединен с входом четвертого ключа, первый выход которого соединен со вторым входом первого ключа; второй выход пятого ключа через последовательно соединенные третий ключ и третий аттенюатор подключен ко второму входу седьмого ключа; а также (N+1)-й блок коммутации, предназначенный для коммутирования двух диапазонов частот и состоящий из семи ключей, входы первого и второго ключей подсоединены к первому и второму антенным входам соответственно; выход первого ключа через последовательно соединенные первый аттенюатор и первый усилитель соединен с первым входом шестого ключа; второй выход четвертого ключа через последовательно соединенные второй ключ, второй аттенюатор и второй усилитель соединен со вторым входом шестого ключа, выход которого соединен с первым входом седьмого ключа, первый выход пятого ключа соединен с входом четвертого ключа, первый выход которого соединен со вторым входом первого ключа, второй выход пятого ключа через первый резистор соединен с общей клеммой, к которой через второй резистор подключен второй вход седьмого ключа, выход которого является выходом (N+1)-го блока коммутации и (N+1)-м выходом антенного коммутатора, кроме того, входы пятых ключей всех (N+1) блоков коммутации объединены и являются входом для калибровочного сигнала.

RU2020132478U 2020-10-02 2020-10-02 Антенный коммутатор RU202613U1 ( ru )

Priority Applications (1)

Application Number	Priority Date	Filing Date	Title
RU2020132478U RU202613U1 ( ru )	2020-10-02	2020-10-02	Антенный коммутатор

Applications Claiming Priority (1)

Application Number	Priority Date	Filing Date	Title
RU2020132478U RU202613U1 ( ru )	2020-10-02	2020-10-02	Антенный коммутатор

Publications (1)

Publication Number	Publication Date
RU202613U1 true RU202613U1 ( ru )	2021-03-01

Family

ID=74857190

Family Applications (1)

Application Number	Title	Priority Date	Filing Date
RU2020132478U RU202613U1 ( ru )	2020-10-02	2020-10-02	Антенный коммутатор

Country Status (1)

Country	Link
RU ( 1 )	RU202613U1 ( ru )

Citations (7)

* Cited by examiner, † Cited by third party

Publication number	Priority date	Publication date	Assignee	Title
SU907800A1 ( ru ) *	1980-06-17	1982-02-23	Специальное конструкторское бюро прикладной геофизики СО АН СССР	Многоканальный коммутатор
SU930670A1 ( ru ) *	1980-09-24	1982-05-23	Специальное Конструкторское Бюро Производственного Объединения «Виброприбор»	Автоматический переключатель поддиапазонов многопредельных приборов
SU1095402A1 ( ru ) *	1981-05-19	1984-05-30	Проектно-Технологический И Научно-Исследовательский Институт	Многоканальный коммутатор аналоговых сигналов
KR100233172B1 ( ko ) *	1995-08-21	1999-12-01	포만 제프리 엘	반도체 칩을 위한 출력 구동 회로
DE10236532C1 ( de ) *	2002-08-09	2003-08-14	Semikron Elektronik Gmbh	Schaltungsanordnung zur Ansteuerung von Leistungstransistoren
RU130167U1 ( ru ) *	2013-02-12	2013-07-10	Открытое Акционерное Общество «Государственный Ракетный Центр Имени Академика В.П. Макеева»	Переключатель линий передачи вч сигналов
RU147528U1 ( ru ) *	2014-07-08	2014-11-10	Государственное казенное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России)	Антенный коммутатор с дистанционным управлением

2020

2020-10-02 RU RU2020132478U patent/RU202613U1/ru active

Patent Citations (7)

* Cited by examiner, † Cited by third party

Publication number	Priority date	Publication date	Assignee	Title
SU907800A1 ( ru ) *	1980-06-17	1982-02-23	Специальное конструкторское бюро прикладной геофизики СО АН СССР	Многоканальный коммутатор
SU930670A1 ( ru ) *	1980-09-24	1982-05-23	Специальное Конструкторское Бюро Производственного Объединения «Виброприбор»	Автоматический переключатель поддиапазонов многопредельных приборов
SU1095402A1 ( ru ) *	1981-05-19	1984-05-30	Проектно-Технологический И Научно-Исследовательский Институт	Многоканальный коммутатор аналоговых сигналов
KR100233172B1 ( ko ) *	1995-08-21	1999-12-01	포만 제프리 엘	반도체 칩을 위한 출력 구동 회로
DE10236532C1 ( de ) *	2002-08-09	2003-08-14	Semikron Elektronik Gmbh	Schaltungsanordnung zur Ansteuerung von Leistungstransistoren
RU130167U1 ( ru ) *	2013-02-12	2013-07-10	Открытое Акционерное Общество «Государственный Ракетный Центр Имени Академика В.П. Макеева»	Переключатель линий передачи вч сигналов
RU147528U1 ( ru ) *	2014-07-08	2014-11-10	Государственное казенное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России)	Антенный коммутатор с дистанционным управлением

Publication	Publication Date	Title
RU2138888C1 ( ru )	1999-09-27	Радиочастотный сумматор мощности
CN111865352B ( zh )	2022-07-15	高频信号收发电路以及高频信号收发装置
US3518695A ( en )	1970-06-30	Antenna array multifrequency and beam steering control multiplex feed
US20210005957A1 ( en )	2021-01-07	Base Station Antenna
CN213521865U ( zh )	2021-06-22	一种变频接收系统
US4472691A ( en )	1984-09-18	Power divider/combiner circuit as for use in a switching matrix
RU202613U1 ( ru )	2021-03-01	Антенный коммутатор
CN109037972A ( zh )	2018-12-18	一种基于二重时间调制的天线复权重馈电网络
US8493149B2 ( en )	2013-07-23	Amplifier circuit with variable tuning precision
Aerts et al.	2009	Conceptual study of analog baseband beam forming: Design and measurement of an eight-by-eight phased array
CN109547382B ( zh )	2021-11-12	幅相控制电路及多通道幅相控制电路
RU116724U1 ( ru )	2012-05-27	Входное устройство радиоцентра
EP1875606B1 ( en )	2011-08-03	Programmable microwave circuit
EP3138154B1 ( en )	2018-01-10	An antenna arrangement with variable antenna pattern
US10110259B1 ( en )	2018-10-23	Band selection switch apparatus of power amplifier system
JP2005531951A ( ja )	2005-10-20	移動電話用回路装置
CN212324100U ( zh )	2021-01-08	一种功率检测电路及终端设备
CN103348590A ( zh )	2013-10-09	功率放大电路
KR20200124601A ( ko )	2020-11-03	고주파 신호 송수신 회로 및 고주파 신호 송수신 장치
CN219068184U ( zh )	2023-05-23	一种高频宽带小型平面化高隔离开关矩阵
RU147528U1 ( ru )	2014-11-10	Антенный коммутатор с дистанционным управлением
RU187246U1 ( ru )	2019-02-26	Переключаемый преселектор коротковолнового диапазона
CN218450053U ( zh )	2023-02-03	信号处理电路、测试电路、发射装置及量子计算机
GB2444786A ( en )	2008-06-18	Band combining filter
CN219834109U ( zh )	2023-10-13	一种附加移相幅度误差消除电路及移相器系统

Антенный коммутатор. Антенный коммутатор своими руками Самодельное реле для комутации антенн кв

За основу модуля управления была принята схема из статьи «Простой пульт управления антенным коммутатором» ( http://www.cqham.ru/ant59_44.htm ).

Антенный коммутатор состоит из двух блоков – модуль управления и модуль коммутации.

Модуль управления (рис.1) собран на микросборке К04КП020, которая применялась в блоках управления (СВП4-10) цветных телевизоров 3УСЦТ, 4УСЦТ.

Управление микросборкой осуществляется по ее входам Х1-Х6, сигналы индикации снимаются с выходов Y1 – Y6, а управление коммутатором реализуется по выходам Y7 –Y12. Можно использовать и выходы Y13 –Y18 (на схеме не показаны), но необходимо помнить, что на «включенном» выходе потенциал снижается с 12 до 0,2 Вольт. Выход Y20 используется для звуковой сигнализации в момент нажатия одной из кнопок SB1 — SB6, то есть в момент переключения на другую антенну. Для сигнализации применен пьезоизлучатель с внутренним генератором KPE -240, который применяется для звуковой сигнализации в бесперебойных блоках питания и др. устройствах.

Микросборка К04КП020 представляет собой многостабильный триггер и набор электронных ключей, связанных со всеми выходами. В момент включения питания триггер устанавливается в состояние, когда выходы Y1, Y 7, Y13 открыты. Загорается светодиод, подключенный к выходу Y7, а транзисторный ключ, подключенный к выходу Y1 – откроется и сработает реле, включенное в коллекторную цепь этого транзистора.

Для переключения на выбранную антенну нажимают на соответствующую кнопку, например SB5. При этом многостабильный триггер переключится в состояние соответствующее появлению сигналов на выходах Y5, Y16 и Y17 что приведет к зажиганию соответствующих светодиодов и включению соответствующих реле.

В модуле управления применены реле РЭС-49, с напряжением обмотки 27 В. Нормально разомкнутые контакты реле модуля управления управляют включением реле антенного модуля коммутации. Может показаться странным, что реле антенного модуля коммутации не подключены непосредственно вместо реле в модулях управления. Это сделано для страховки, поскольку значительная длина проводов управления коммутатором, связанных непосредственно с микросборкой, может повлечь сбои в работе при значительных КСВ. Поэтому и применена такая гальваническая развязка.

Схема антенного модуля коммутации показана на рис.2:

В модуле коммутации применены реле РЭН33, в которого четыре переключающих контакта, для увеличения надежности и мощности, включены параллельно (рис.3).

рис.3

При длительном нахождении реле РЭН33 под напряжением равным номинальному обмотка значительно нагревается, что нежелательно. Поэтому реле модуля коммутации РЭН33, включаются через «форсирующую» цепь, состоящую из параллельно включенных 2-х резисторов, мощностью 2 Вт и электролитического конденсатора 1000 мкф. Реле включается «форсированным» напряжением 24 В, которое потом снижается до достаточного для удержания реле напряжения 12…14 В. В таком режиме реле может находится во включенном состоянии длительное время без заметного нагрева обмотки.

Контакты реле модуля коммутации включены таким образом, что при отсутствии напряжения на обмотках реле, выключенных антенн, антенны заземлены.

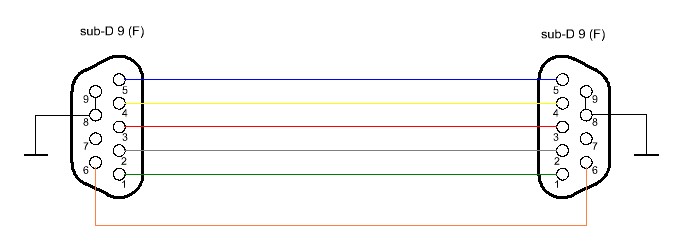

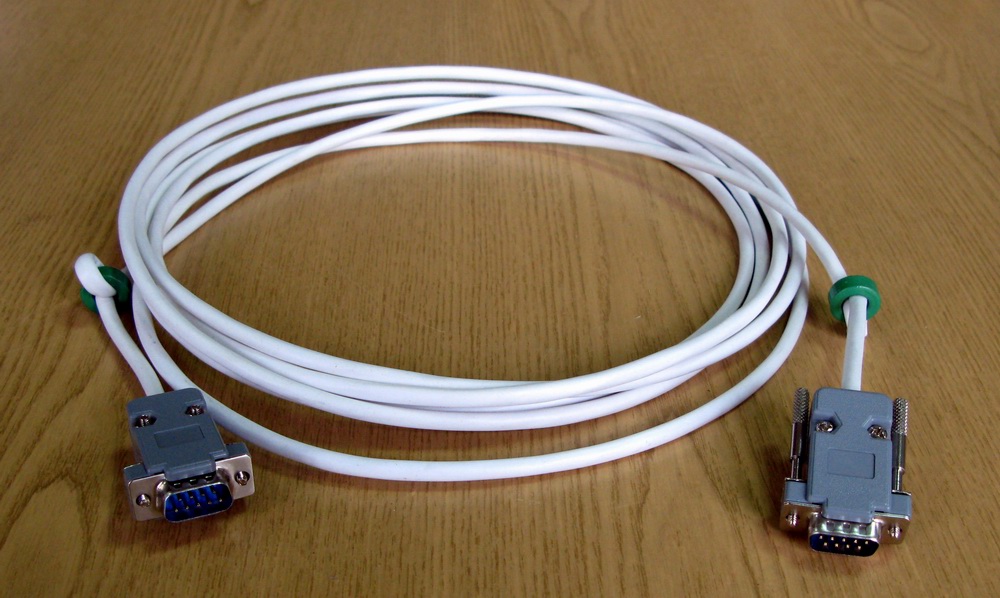

Модуль управления и модуль коммутации соединен кабелем (рис.4).

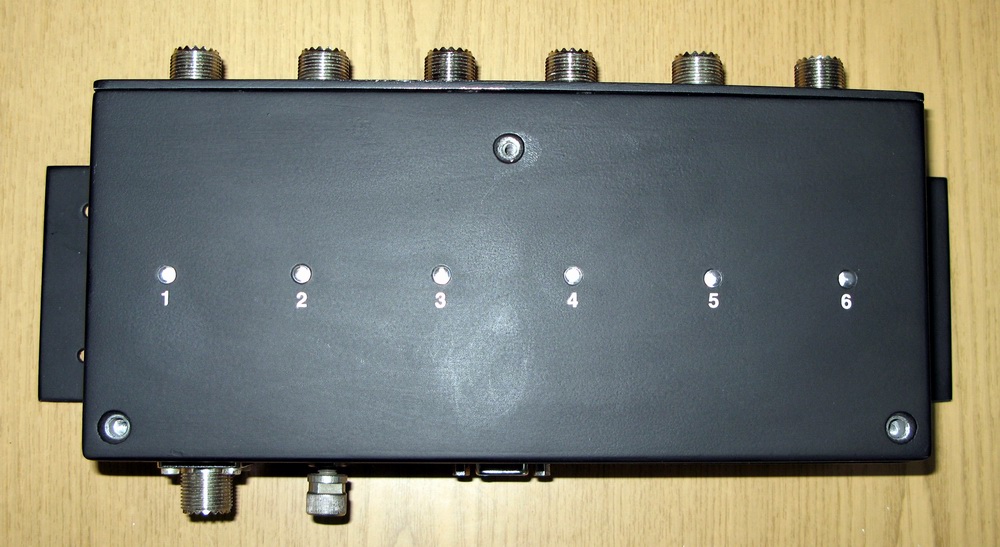

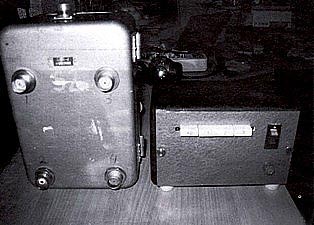

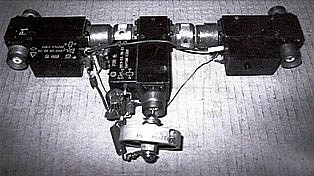

На завершение статьи несколько фотографий готового антенного коммутатора:

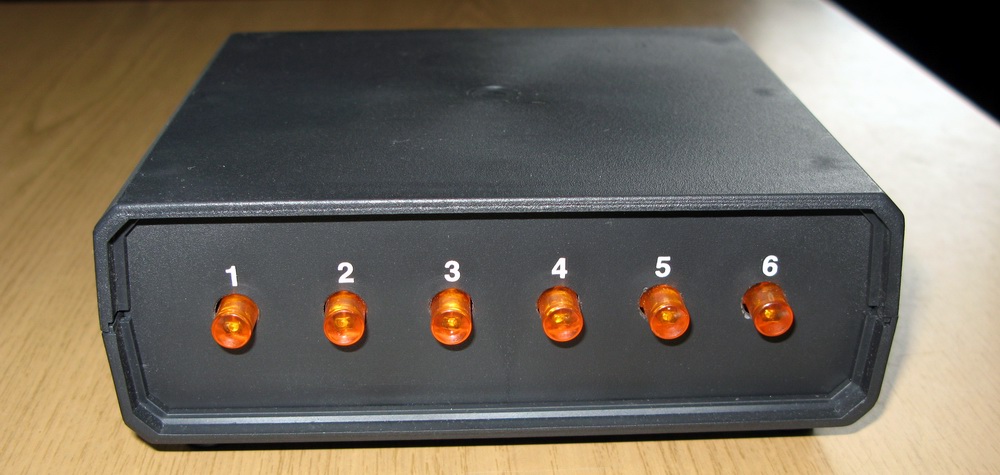

Блок управления, передняя панель:

Блок управления, задняя панель:

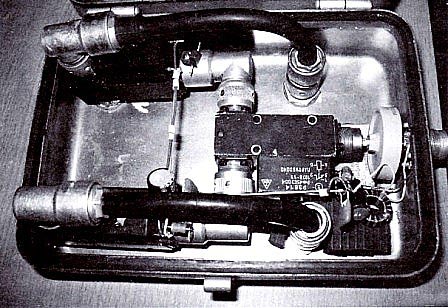

Блок управления, внутри:

На днях я получил с “Tangenta.ru” антенный коммутатор Ameritron RCS-4Х. Удобное и вполне эстетичное устройство для коммутации 4-х антенн.Но самое главное преимущество устройства это коммутация антенн без использования кабеля управления, т.е. по коаксиальному кабелю.

Дабы ничего не придумывать, привожу аннотацию, взятую с сайта.
Антенный коммутатор Ameritron RCS-4X предназначен для удаленной коммутации приемо-передающих антенн КВ диапазонов. Он позволяет обойтись единственным коаксиальным кабелем для питания 4 различных антенн. Все напряжения для блока коммутации передаются по этому же кабелю, отдельный кабель управления не требуется.

Антенный коммутатор Ameritron RCS-4X состоит из двух блоков — влагозащищенного блока коммутации который крепится на крыше или антенной мачте и блока управления находящегося на Вашем рабочем месте. Вы можете использовать коммутатор для переключения КВ антенн, КСВ при этом не более 1,1 в диапазоне частот 1,8-30 МГц. Максимальная подводимая мощность 1500 ватт PEP на КВ. Для предотвращения ВЧ наводок и помех приему ТВ корпус блока управления выполнен из металла. Передняя панель блока покрыта полимерным материалом Lexan, он устойчив к царапинам и позволяет легко наносить обозначение антенн. Коммутатор питается от сети переменного тока 220 вольт через входящий в его комплект адаптер. Управление осуществляется через коаксиальный кабель. Напряжение коммутации не более 14 вольт, что обеспечивает электрическую безопасность при установке, подключении и эксплуатации внешнего блока коммутации.

Технические характеристики —
Число коммутируемых антенн: 4
Затухание на частоте 30 МГц: менее 0.05 дБ
КСВ: не более 1.1 на частотах 1.8-30 МГц
Волновое сопротивление: 50 Ом
Максимальная подводимая мощность: 1000 ватт PEP на КВ (запрещается переключение под нагрузкой)
Время переключения: 50 мс.
Потребляемая мощность: 5 ватт
Разьемы: SO-239
Маленький блок питания так же входит в комплект

Естественно мне захотелось посмотреть, что у него в животике. Все, что там я увидел, привожу на снимках ниже. Из увиденного меня разочаровало одно – реле коммутации антенн. Я рассчитывал увидеть вакуумные, а увидел …… Собственно говоря, в этом нет ничего страшного и необычного. Такие реле давно используются в нашей аппаратуре для различных цепей коммутации. Их стоимость около 40 руб. в Хабаровске. А автомобильные от японок используются для коммутации в усилителях мощности. Но тем не менее.

В это же самое время мне пришел журнал “ Радиолюбитель. Вестник СРР“ за сентябрь 2007 г. А в нем интересная статья про антенный переключатель на 4 антенны. Если посмотреть схемы – то они идентичны. Собственно другого там и не придумаешь. Дело не в этом. А в том, что коммутация в нем осуществляется реле типа РЭВ-15 или РЭВ-14 очень оригинальным образом. Для желающих повторить ту или иную конструкцию ниже привожу фото.

А это “Ameritron RCS-4X”:

Мысль о необходимости изготовления качественного антенного коммутатора заставила изучить наработки коллег в этой области. В связи с этим, был порыт интернет и я столкнулся с тем, что, фактически, выложенных наработок интересных решений (да еще и с фотографиями) не оказалось. Обсуждение в форумах давало некую ясность об отдельных аспектах, но остальное пришлось додумывать самому.

Предстояло решить такие вопросы:

Надежность
Внесение минимальных рассогласований в тракт АФУ
Гибкость конфигурирования, применительно к изменяющимся интересам в HAM -радио
Вандалоустойчивость
Эстетичный внешний вид

Основной и дорогостоящий вопрос — выбор реле. Несмотря на достаточность надежности разных изделий для автопромышленности, я решил «заложиться» на все случаи жизни и собрал 10шт реле В-1-В (tnx RV9CPA). Из них 7 пошли на основную нитку и 3 – на вторую. Заготовленные ранее для этой цели РЭН-33 было решено пустить, впоследствии, на коммутацию элементов различных НЧ антенн. Сейчас я бы сделал пульт на переключающих реле SANYOU типа SZ -S -124L , но это будет уже следующий коммутатор.

Компоновка ящика заняла некое время, но, в конечном итоге, решение было принято и начались слесарные работы

Установка в корпус

2. Для того, чтоб систему можно было гибко конфигурировать, было принято решение использовать плинты KRONE . Я использовал размыкаемые, но если Ваш корпус будет недостаточно герметичен, надежнее будут те плинты, которые имеют неразмыкаемые контакты.

Сверху — размыкаемый, снизу — неразмыкаемый

Работа с «колбасой» из кучи кабелей и проводов управления была такой:

Я живу на 1 этаже в 9 этажном доме, а коммутатор должен стоять на крыше. Можете себе представить длину кабельного жгута — 60м! А в него вошли:

Магистральный фидер RFS ½’

Магистральный фидер SAT -50 для второго радио (на случай, если оно появится)

Кабель SAT -50 для TV -антенны

Кабель SAT -50 для УКВ антенны Х-300

Кабель заземления 16 кв.мм.

Кабель управления поворотными устройствами YAESU

— «полевка» П-274 для запитывания из шека электрической розетки 220В, смонтированной в коммутаторе.

3 витых пары UTP -5 для коммутации реле и прочих нужд

Что ж – солидно.. Было решено все это разместить в металлорукаве 52мм. В дальнейшем оказалось, что такой диаметр избыточен, да и максимальный бур к перфоратору имел диаметр 40мм. Выше — уже очень профессиональная техника и отверстие в стене стало бы «золотым» по затратам на него.

Поиски металлорукава 38мм «в розницу» привели к пониманию того, что такой товар – редкая штука (не «ходовой» товар) и, к тому же, одним куском 60м не продается. И даже три куска по 20м найти было нереально, а делать уже что-то было нужно. В итоге, с трудом было найдено два куска по 20м + остатки добил «гофрой» 45мм длиной 20м.

Теперь можно вывозить все кабели в поле. Была найдена нужная площадка и мы вдвоем с RZ 9CX принялись раскладывать кабели, их компоновку и вязку к кондуктору из проволоки диаметром 3мм (напоминаю – все это будет висеть с 1 по 9 этаж вертикально). Сам жгут вязался изолентой. Но не хорошей импортной, а нашей – жесткой. Затем весь жгут еще в нескольких местах вязался к кондуктору.

Теперь задача: весь жгут протолкнуть в 60 метровый металлорукав. Задача не такая простая, как кажется, т.к. диаметр металлорукава предельно минимален. Делалось это по очереди – каждый сегмент экрана по отдельности натягивался на жгут.

Вся конструкция была с трудом смотана с максимально возможным диаметром и с еще бОльшим трудом (тяжело!) погружена в большой багажник моего Ниссана и привезена к дому.

Далее на уровне -2м от парапета крыши (чтоб не было свободного доступа) в стену вворачивался анкер с кольцом длиной 250мм – за него планировалось крепить карабин кондуктора. Собственно, этот анкер и должен будет держать на себе вес всего жгута в дальнейшем.

Подъем осуществлялся грузовой веревкой с крыши за карабин, который затем и был закреплен за анкер – конструкция начала принимать первые очертания.

Далее нужно было пробурить в стене балкона толщиной 500мм отверстие для ввода металлорукава. Для этого был взят напрокат профессиональный перфоратор и бур 40мм SDS-max. Бытовой перфоратор для этого не годится..

Завершением стало крепление жгута в металлорукаве вдоль стены здания в 4 местах на сантехнические хомуты с резиновыми прокладками – для исключения разбалтывания всей конструкции. Силовую вертикальную нагрузку хомуты не несли.

Что ж – самая важная часть была завершена. Далее заведение жгута в корпус коммутатора, уже закрепленного на стене аппаратной лифтовой и разделка концов кабелей.

Вот так это выглядит:

Коммутатор на «рабочем месте»

Останавливаться на тонкостях монтажа и разделки не буду – на фото выше примерно все понятно. Лишь обращу внимание на необходимость герметизации места ввода жгута в корпус коммутатора. Также нужно обратить внимание на практичность разделки кабелей UTP – в коммутаторе они разводятся на плинты KRONE , а в шеке я их связал в кучу и распаял внутри разъема DB -25, который впоследствии должен будет присоединяться к пульту управления коммутатором.

Т.е. переключал антенны на одной нитке и еще коммутировал одновременно запад/восток и CW /SSB . Но это было лишь временное (и не очень удобное) решение.

Идея создания пульта включала в себя следующие моменты:

Удобство произведения операций
Все операции по управлению антенным хозяйством должны производиться из одного корпуса
Надежность
Эстетичность
Функциональность

Очень уж хотелось обойтись без всяких П2К с зависимой фиксацией, галетных переключателей и прочего анахронизма. Решение пришло как-то неожиданно при переключении программ на старом телевизоре у знакомых. Псевдосенсорное управление казалось очень уж практичным – осталось продумать этот вопрос. И тут на глаза попалась идея, озвученная да еще и с одновременным озвучиванием работы сплитом – фактор важный, т.к. мне хватило WPX 2009CW , когда в короткий период активизировавшейся статики прием на A 3S на 21МГц был просто невозможен, а переключение на 2эл на 7МГц создавало эффект прослушивания на антенну Бевереджа. Но ручное переключение галетником доставляло проблемы! А здесь предлагалась автоматическая ее реализация, пусть и недостаточно корректная. Естественно, и этот вопрос подлежал проработке и вот уже решение готово!

Что ж — поиски корпуса! Хотелось, безусловно, что-то такое металлическое, что позволяло бы экранировать конструкцию, но подходящего ничего не было, да и после раздумий уже приоритета эта мысль не составляла – был куплен пластиковый корпус какого-то нонэйм производителя за 300р. Приобретение нужных кнопок PSW-22 , нужного цвета, да еще и без фиксации, на тот момент, оказалось нереальной задачей – в городе их уже не было, а если и находились, то единичные экземпляры. Тут мне помог мой друг RA 3ATX – пачка из 24 кнопок была мне доставлена почтой и сразу началась компоновка передней панели. С учетом того, что я планировал функцию сплита, количество кнопок увеличивалось в два раза, что несколько удручало, т.к. передняя панель выбранного корпуса уж очень не располагала столько в себя вместить, с учетом необходимости размещения на ней кучи тумблерочков и всяких дополнительных переключательчиков.

Размещение кнопок было смоделировано и файл с изображением отправился на e — mail RV 9 CTD – Андрей помог на промышленном оборудовании нарезать кучу квадратиков в передней панели под кнопки на лазерной установке, чем сэкономил мне кучу сил, времени и нервов.

После получения панели, незамедлительно были вставлены кнопки – очень уж не терпелось посмотреть, как это выглядит. Забегая вперед, отмечу, что делать это было рано, т.к. предстояло в панели еще просверлить несколько других отверстий. Но уж ооочень хотелось J В таком виде панель пролежала года 2 – пока у меня не пришло новое вдохновение и я не взялся за изготовление пульта снова.

Процесс пайки опускаю, отмечу лишь, что все внешние органы управления к плате крепились на разъемах для удобства извлечения ее из корпуса и произведения необходимых переконфигураций. Сначала паялась передняя панель:

Монтажные перемычки делались с обратной стороны проводом МГТФ.

Сверлилась и точилась задняя панель, которая должна иметь кучу разъемов, включая «перспективные». Я еще применил коммутационное поле (как в БМЗ Р-140) для того, чтоб в случае переконфигурации антенного хозяйства можно было оперативно изменять «настройки» пульта при автоматическом переключении антенн.

Задняя панель

Итак, что было реализовано в пульте:

Возможность полноценной работы на разные антенны при переключении RX /T Х (сплит)
Встроен автоматический Band Decoder для возможности автоматического переключения антенн
Установлено коммутационное поле, которым можно «программировать» соответствие антенн диапазонам при автоматическом переключении антенн
Смонтированы раздельные органы переключения Запад-Восток и CW /SSB
Смонтирован отдельный ручной переключатель антенн для второй магистральной нитки
Смонтирован отдельный трехпозиционный тумблер для внешних приемных антенн (запад-север-восток)
Блокировка кнопок переключения антенн в режиме ТХ
Управление двумя поворотными устройствами YAESU (G800 и G1000) посредством одного пульта и по одному кабелю. При включении антенны 40-2CD на 7МГц реле РЭС-22, расположенная внутри коммутатора, перебрасывает кабель управления на G-1000. В обесточенном состоянии кабель управления постоянно подключен к G-800 с A3S.

Собственно, схема пульта отображена ниже:

Схема пульта (нажмите, чтоб увеличить)

Я не стану останавливаться на источнике питания и схеме , т.к. у каждого конструктора эти варианты могут быть свои. Куча реле в пульте — из тех, которые были на 12В в большом количестве (tnx RZ9CX). Кстати, реле просто между собой клеились двусторонним скотчем, после чего весь брикет из 16 реле тем же скотчем клеился к плате. В зависимости от используемых типов реле, рекомендуется зашунтировать каждую обмотку диодом (VD25-VD39 на вложенной схеме), чтоб не повредить управляющие транзисторы.

В верхней микросхеме используется только 7 портов, т.к. всего 7 антенн для передачи. А в нижней микросхеме используются все 8 портов, т.к. дополнительное реле с разъемом установлено для отдельной приемной антенны, непосредственно в коммутаторе и может использоваться в режиме «сплит».

Обратите внимание на подключение кнопок основного узла (на базе IC1). Т.к. при включении пульта всегда происходит автоматическое включение порта №1, на него и была подключена чаще используемая антенна (A3S, в моем случае). Порт №2 пропущен.

Единственное, что было бы правильней – взять индикацию включения антенны непосредственно с реле (см. схему). Но в выбранных микросхемах такая возможность уже была встроена и я воспользовался ей.

А вот результат:

#1 Очень удобный коммутатор! а в кнопках есть возможность надписи делать? какой бэнд например?
#2 Конкретно на кнопках — нет. Я планировал между кнопками клеить лэйбл с названиями антенн. А еще у меня куплены шрифты переводные, но руки до них так и не дошли))) Когда все сделаю — последнее фото заменю.
#3 Кнопки — PSW-22, а не PSW-21 !!
#4 Согласен — исправил. Лет-то уж сколь прошло, совсем забыл))
#5 Я бы еще обмотки реле зашунтировал диодом, иначе может быть пробит управляющий транзистор при отключении реле.
#6 Все правильно, но для других реле, у которых, действительно, обмотки такие, что требуют дополнительных мер. Да и тут против КТ816 не попрешь))
#7 Олег (Sunday, 24 October 2010 06:05 ) Какой тип кабеля использовали для
управления поворотками? Длинна не
маленькая,как с падением напряжения?
#8 Марку точно не скажу. Но Вы правы — сечение суммарное хорошее)). Жил, по-моему 16 , каждая по 0.75 мм.кв. — группировал по 4 штуки параллельно — получил 4 толстых жилы. В качестве «минуса» — все оплетки спаяны вместе.
#9 Дмитрий, я бы все же перестраховался с диодами параллельно обмотке, были случаи сгорания и более дубовых транзисторов.
И добавьте возможность скачать схему коммутатора отдельно, а не только ее просмотр в отдельном окне, несколько неудобно для тех, кто захочет повторить.
Удачи!
#10 >были случаи сгорания и более дубовых >транзисторов Также известны случаи внезапного сгорания этих диодов)) ОК, Михаил, по Вашей просьбе вношу коррективу в описание и выкладываю схему отдельным файлом. Спасибо за замечания. 73!
#11 Говорил тебе, «чиста чОрный» цвет был бы получше на фоне трансивера, а так все — супер.
#12 Костя, согласен с тобой, особенно на фоне того, что даже компьютерные корпуса все черные уже))
#13 Хочу обратить ваше внимание на реле TRA-2-L-S-Z фирмы TIANBO ,24 вольта.Режим работы контактов по переменному току 250в 16а.не дорогие 42рубля.Очень хорошо подходят для антенно коммутационных дел.3киловатта держат запросто.
#14 А если сигнал управления с band decoder подключить сразу на базу V1 меньше ключей и сам band decoder сделать на PIC чтобы реализовать идею универсального декодера с Icom
#15dead (Saturday, 29 December 2012 22:42 ) И ещё диодные матрицы в band decoder будут «удерживать» нужную антенну, а как обьяснить усилителю что я ушек к примеру с 10 на 20 и как бы нужно перестроится. Однако сырой проект!
#16 Этот девайс разрабатывался исключительно под МОИ нужды и на 100% свое отрабатывает. А про светодиоды я писал, что, действительно, нужно было взять сигнал от реле, но все же читатели внимательные настолько, что свои 5 копеек не примянут вставить.
PIC и прочее — это уже другой коммутатор, другая схемотехника, другие алгоритмы. Тем более, что промежуточные реле применены для надежности. Нисколько не пожалел, что сделал именно так. В общем, годы идут и он меня исключительно радует.
#17 Всё бы хорошо, только схему самого коммутатора не нашёл!
#18 Там же на фото видно, что все просто, также виден тип реле и понятно, что они замыкающие. И в описании добавлено. Какие вопросы?

Антенный коммутатор состоит из двух блоков – модуль управления и модуль коммутации. Один модуль для управления антенным коммутатором на передачу, второй – выбирает антенну в режиме приёма. Если не нужна работа на разные антенны, вы можете использовать только один модуль управления.

Управление микросборкой осуществляется по ее входам Х1-Х6, сигналы индикации снимаются с выходов Y1 – Y6, а управление коммутатором реализуется по выходам Y7 –Y12. Можно использовать и выходы Y13 –Y18 (на схеме не показаны), но необходимо помнить, что на «включенном» выходе потенциал снижается с 12 до 0,2 Вольт. Выход Y20 используется для звуковой сигнализации в момент нажатия одной из кнопок SB1 — SB6, то есть в момент переключения на другую антенну. Для сигнализации применен пьезоизлучатель с внутренним генератором KPE-240, который применяется для звуковой сигнализации в бесперебойных блоках питания и др. устройствах.

Схема антенного модуля коммутации показана на рис. 2:

Модуль управления и модуль коммутации соединен кабелем (рис. 4).

На завершение статьи несколько фотографий готового антенного коммутатора:

Блок управления, передняя панель:

Блок управления, задняя панель:

Блок управления, внутри:

Блок коммутации, внешний вид:

Блок коммутации, внутри:

Сергей Недилько UT3RS

На днях я получил с “Tangenta.ru” антенный коммутатор Ameritron RCS-4Х. Удобное и вполне эстетичное устройство для коммутации 4-х антенн.Но самое главное преимущество устройства это коммутация антенн без использования кабеля управления. Т.е. по коаксиальному кабелю. Дабы ничего не придумывать, привожу аннотацию, взятую с сайта.

Антенный коммутатор Ameritron RCS-4X предназначен для удаленной коммутации приемо-передающих антенн КВ диапазонов. Он позволяет обойтись единственным коаксиальным кабелем для питания 4 различных антенн. Все напряжения для блока коммутации передаются по этому же кабелю, отдельный кабель управления не требуется.

Число коммутируемых антенн: 4
Затухание на частоте 30 МГц: менее 0.05 дБ
КСВ: не более 1.1 на частотах 1.8-30 МГц
Волновое сопротивление: 50 Ом
Максимальная подводимая мощность: 1000 ватт PEP на КВ (запрещается переключение под нагрузкой)
Время переключения: 50 мс.
Потребляемая мощность: 5 ватт
Разьемы: SO-239

Маленький блок питания так же входит в комплект (на фото его нет).

RU147528U1 — Антенный коммутатор с дистанционным управлением — Google Patents

Publication number RU147528U1 RU147528U1 RU2014128118/08U RU2014128118U RU147528U1 RU 147528 U1 RU147528 U1 RU 147528U1 RU 2014128118/08 U RU2014128118/08 U RU 2014128118/08U RU 2014128118 U RU2014128118 U RU 2014128118U RU 147528 U1 RU147528 U1 RU 147528U1 Authority RU Russia Prior art keywords contacts relay polarized search stage input Prior art date 2014-07-08 Application number RU2014128118/08U Other languages English ( en ) Inventor Дмитрий Александрович Гуляйкин Александр Иванович Офицеров Юрий Борисович Иванов Олег Олегович Басов Евгений Александрович Васечкин Александр Валерьевич Букин Original Assignee Государственное казенное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России) Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.) 2014-07-08 Filing date 2014-07-08 Publication date 2014-11-10 2014-07-08 Application filed by Государственное казенное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России) filed Critical Государственное казенное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России) 2014-07-08 Priority to RU2014128118/08U priority Critical patent/RU147528U1/ru 2014-11-10 Application granted granted Critical 2014-11-10 Publication of RU147528U1 publication Critical patent/RU147528U1/ru

Images

Abstract

Антенный коммутатор с дистанционным управлением, содержащий поляризованное электромагнитное реле, где параллельно катушкам реле включены ограничительные диоды, а между выводами катушек и корпусом реле включены фильтрующие емкости, отличающийся тем, что ограничительные диоды и фильтрующие емкости объединены в схему защиты, введены устройство управления,поляризованных реле, контакты которых объединены в коммутационное поле сступенями искания, и соответствующих им схем защиты, объединенных в исполнительное устройство, при этом катушки поляризованных реле подключены к управляющим входам исполнительного устройства через соответствующие схемы защиты, первые контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены через соответствующую согласованную нагрузку с общим контактом, вторые контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены с N входными контактами коммутационного поля, третьи контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены с первыми и третьими контактами от-го поляризованных реле, составляющих (К-1) ступень искания, контакты от (N+1)-го до (2N-2)-го поляризованных реле, составляющих от (К-1) до 1 ступени искания, объединены в древовидную структуру, таким образом, что вторые контакты поляризованных реле i-й ступени исканиясоединены с первыми и третьими контактами (i-1)-й ступени искания, при этом вторые контактыполяризованного реле, составляющего 1 ступень искания, соединены с выходным контактом коммутационного поля.

Description

Полезная модель относится к области радиотехники, а именно к коммутационным устройствам высоких частот (ВЧ), применяемым в системах связи, и может быть использовано в аппаратно-программных комплексах измерения напряженности электромагнитного поля при решении задач обеспечения электромагнитной совместимости.

Известен переключатель (Высотский Б.Ф. «Основы проектирования микроэлектронной аппаратуры». — М.: Советское радио, 1978. — с. 74, рис. 2.29), содержащий линии передачи ВЧ с общим входом и выходами, при этом к выходам на расстоянии четверти длины волны от общей точки линий передачи параллельно подключены управляющие диоды.

Недостатками данного переключателя являются не достаточный коэффициент развязки между выходом и любым из неподключенных входов, а также необходимость наличия постоянного напряжения от источника питания для удержания контактных групп при работе этого переключателя.

Известно электронное реле (а.с. №307514, H03K 17/04 с приоритетом от 8 января 1969 г.), содержащее цепочку из последовательно соединенных диода и резистора, к общей точке которых подключен источник управляющего напряжения. При этом оно содержит дополнительную цепочку, подключенную параллельно к основной и состоящую из двух встречно соединенных диодов, к общей точке которых через конденсатор подключен другой источник сигнала, а к общей точке диодов основной и дополнительной цепочек через резистор подключен источник опорного напряжения.

Недостатком данного устройства является то, что оно не обеспечивает функциональных задач, требуемых для переключения каналов ВЧ.

Наиболее близким по технической сущности и выполняемым функциям устройством, принятым за прототип, является переключатель линий передачи ВЧ сигналов (патент РФ на полезную модель №130167 от 10.07.2013), содержащий высокочастотные линии передачи с входом и выходами, а также элементы коммутации линий с диодами и емкостями, при этом в качестве переключателя используется поляризованное электромагнитное реле, которое подключено тремя своими контактами в разрывы двух выходных ВЧ линий передачи, где параллельно катушкам реле включены ограничительные диоды, а между выводами катушек и корпусом реле включены фильтрующие емкости, при этом три контакта реле используются для низкочастотного контроля состояния переключающих контактов.

Недостатками данного устройства являются ограниченность емкости коммутационного поля, отсутствие возможности дистанционного управления, а также недостаточное переходное затухание между выходом и любым из неподключенных входов.

1. Ограниченность емкости коммутационного поля устройства-прототипа объясняется использованием только одного поляризованного реле.

2. Отсутствие дистанционного управления устройством-прототипом связано с отсутствием элементов управления.

3. Переходное затухание между выходом и любым из неподключенных входов не соответствует требуемому (менее 60 дБ) из-за отсутствия их подключения на общий контакт через согласованную нагрузку.

Задачей полезной модели является создание антенного коммутатора с дистанционным управлением, обеспечивающего переходное затухание между выходом и любым из неподключенных входов не менее 60 дБ при дистанционной коммутации N входов на один выход.

Эта задача решается тем, что в антенный коммутатор с дистанционным управлением, содержащий поляризованное электромагнитное реле, где параллельно катушкам реле включены ограничительные диоды, а между выводами катушек и корпусом реле включены фильтрующие емкости, дополнительно ограничительные диоды и фильтрующие емкости объединены в схему защиты, введены устройство управления, 2(N-1) поляризованных реле, контакты которых объединены в коммутационное поле с K=[log₂(2N-2)]+1 ступенями искания, и соответствующих им схем защиты, объединенных в исполнительное устройство, при этом катушки поляризованных реле подключены к управляющим входам исполнительного устройства через соответствующие схемы защиты, первые контакты от 1-го до N-го поляризованных реле, составляющих K ступень искания, соединены через соответствующую согласованную нагрузку с общим контактом, вторые контакты от 1-го до N-го поляризованных реле, составляющих K ступень искания, соединены с N входными контактами коммутационного поля, третьи контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены с первыми и третьими контактами от (Ν+1)-го до

поляризованных реле, составляющих (K-1) ступень искания, контакты от (N-1)-го до (2N-2)-го поляризованных реле, составляющих от (K-1) до 1 ступени искания, объединены в древовидную структуру, таким образом, что вторые контакты поляризованных реле i-й ступени искания

соединены с первыми и третьими контактами (i-1)-й ступени искания, при этом вторые контакты (2N-1)-го поляризованного реле, составляющего 1 ступень искания, соединены с выходным контактом коммутационного поля.

Перечисленная новая совокупность существенных признаков обеспечивает возможность организации дистанционного управления через интерфейс RS-232, при этом возможность коммутации N входов на один выход достигается за счет использования коммутационного поля на 2N-1 реле, а обеспечение переходного затухания между выходом и любым из неподключенных входов не менее 60 дБ достигается за счет их подключения на общий контакт через согласованную нагрузку.

Проведенный анализ уровня техники позволил установить, что аналоги, характеризующиеся совокупностью признаков, тождественных всем при знакам заявленного технического решения, отсутствуют, что указывает на соответствие заявленного способа условию патентоспособности «новизна».

Заявляемое устройство поясняется чертежами, на которых показаны:
фиг 1. — функциональная схема антенного коммутатора;
фиг 2. — схема защиты;
фиг 3. — функциональная схема устройства управления.

Антенный коммутатор, например, при N=7 (фиг. 1) состоит из устройства управления (УУ), исполнительного устройства (ИУ) и коммутационного поля (КП), при этом выход «+ГР1» УУ соединен с входом «+Р1,8» ИУ, выход «-ГР1» УУ соединен с входом «-Р1,8» ИУ, выход «+ГР2» УУ соединен с входом «+Р2» ИУ, выход «-ГР2» УУ соединен с входом «-Р2» ИУ, выход «+ГРЗ» УУ соединен с входом «+Р3,9» ИУ, выход «-ГРЗ» УУ соединен с входом «-Р3,9» ИУ, выход «+ГР4» УУ соединен с входом «+Р4» ИУ, выход «-ГР4» УУ соединен с входом «-Р4» ИУ, выход «+ГР5» УУ соединен с входом «+Р5Д0» ИУ, выход «-ГР5» УУ соединен с входом «-Р5Д0» ИУ, выход «+ГР6» УУ соединен с входом «+Р6» ИУ, выход «-ГР6» УУ соединен с входом «-Р6» ИУ, выход «+ГР7» УУ соединен с входом «+Р7Д2» ИУ, выход «-ГР7» УУ соединен с входом «-Р7Д2» ИУ, выход «+ГР8» УУ соединен с входом «+Р11» ИУ, выход «-ГР8» УУ соединен с входом «-Р11» ИУ, выход «+ГР9» УУ соединен с входом «+Р13» ИУ, выход «-ГР9» УУ соединен с входом «-Ρ13» ИУ, выход «Общий» УУ соединен с входом «Общий» ИУ, выход «Экран» УУ соединен с входом «Экран» ИУ.

ИУ состоит из поляризованных реле Р1-Р13 и схем защиты А1-А9, при этом параллельно включенные поляризованные реле Р1 и Р8 через схему защиты A1 соединены с входными контактами 1 и 2, поляризованное реле Р2 через схему защиты А5 соединено с входными контактами 3 и 4, параллельно включенные поляризованные реле РЗ и Р9 через схему защиты А2 соединены с входными контактами 5 и 6, поляризованное реле Р4 через схему защиты А6 соединено с входными контактами 7 и 8, параллельно включенные поляризованные реле Р5 и Р10 через схему защиты A3 соединены с входными контактами 9 и 10, поляризованное реле Р6 через схему защиты А7 соединено с входными контактами 11 и 12, параллельно включенные поляризованные реле Р7 и Р12 через схему защиты A4 соединены с входными контактами 13 и 14, поляризованное реле Р11 через схему защиты А8 соединено с входными контактами 15 и 16, поляризованное реле Р13 через схему защиты А9 соединено с входными контактами 17 и 18, причем схемы защиты поляризованных реле А1-А9 (фиг. 2), состоящие из включенных параллельно катушкам ограничительных диодов VD и фильтрующих емкостей С, обеспечивают эффективное подавление напряжения самоиндукции, уменьшая повреждение контактов дуговыми разрядами.

КП состоит из контактов поляризованных реле P1-Р13 и резисторов R1-R7, при этом контакт 1 реле Р1 соединен через резистор R1 с общим контактом, контакт 2 реле Р1 соединен с входным контактом XW1, контакт 3 реле Ρ1 соединен с контактом 3 реле Р8, контакт 1 реле Р2 соединен через резистор R2 с общим контактом, контакт 2 реле Р2 соединен с входным контактом XW2, контакт 3 реле Р1 соединен с контактом 1 реле Р8, контакт 1 реле Р3 соединен через резистор R3 с общим контактом, контакт 2 реле Р3 соединен с входным контактом XW3, контакт 3 реле РЗ соединен с контактом 3 реле Р9, контакт 1 реле Р4 соединен через резистор R4 с общим контактом, контакт 2 реле Р4 соединен с входным контактом XW4, контакт 3 реле Р4 соединен с контактом 1 реле Р9, контакт 1 реле Р5 соединен через резистор R5 с общим контактом, контакт 2 реле Р5 соединен с входным контактом XW5, контакт 3 реле Р5 соединен с контактом 3 реле Р10, контакт 1 реле Р6 соединен через резистор R6 с общим контактом, контакт 2 реле Р6 соединен с входным контактом XW6, контакт 3 реле Р6 соединен с контактом 1 реле Р10, контакт 1 реле Р7 соединен через резистор R7 с общим контактом, контакт 2 реле Р7 соединен с входным контактом XW7, контакт 3 реле Р7 соединен с контактом 1 реле Ρ12, контакт 2 реле Р8 соединен с контактом 3 реле Р11, контакт 2 реле Р9 соединен с контактом 1 реле Р11, контакт 2 реле Р10 соединен с контактом 3 реле Ρ12, контакт 2 реле P11 соединен с контактом 3 реле Ρ13, контакт 2 реле Р12 соединен с контактом 1 реле Ρ13, контакт 2 реле Р13 соединен с выходным контактом XW8.

УУ (фиг. 3) состоит из последовательно соединенных регистров сдвига DDI и DD2, резисторов R1-R3, стабилитронов VD1-VD3, конденсаторов C1 и С2, а также шестнадцати ключей коммутации В1-В16, причем ключи В1-В15 своими контактами обеспечивают подключение поляризованных реле Р1-Р13 в ИУ к источнику питания +27 В при соответствующих выходных сигналах на контактах регистров сдвига DDI или DD2, а ключ В16 своими контактами обеспечивает управление полярностью источника+27 В. При этом контакт 7 разъема XS1 через резистор R3 соединен с контактом 14 регистра сдвига DD1, контакт 3 разъема XS1 через резистор R2 соединен с контактами 12 регистров сдвига DD1 и DD2, контакт 4 разъема XS1 через резистор R1 соединен с контактами И регистров сдвига DD1 и DD2, контакты 10 и 16 регистров сдвига DD1 и DD2 подключены к плюсу источника +5 В, контакты 8 и 13 регистров сдвига DD1 и DD2 подключены к общему выводу, контакт 15 регистра сдвига DD1 соединен с входом 1 ключа коммутации В1, контакт 1 регистра сдвига DD1 соединен с входом 1 ключа коммутации В2, контакт 2 регистра сдвига DD1 соединен с входом 1 ключа коммутации ВЗ, контакт 3 регистра сдвига DD1 соединен с входом 1 ключа коммутации В4, контакт 4 регистра сдвига DD1 соединен с входом 1 ключа коммутации В5, контакт 5 регистра сдвига DD1 соединен с входом 1 ключа коммутации В6, контакт 6 регистра сдвига DD1 соединен с входом 1 ключа коммутации В7, контакт 7 регистра сдвига DD1 соединен с входом 1 ключа коммутации В8, контакт 9 регистра сдвига DD1 соединен с контактом 14 регистра сдвига DD2, контакт 15 регистра сдвига DD2 соединен с входом 1 ключа коммутации В9, контакт 1 регистра сдвига DD2 соединен с входом 1 ключа коммутации В10, контакт 2 регистра сдвига DD2 соединен с входом 1 ключа коммутации В11, контакт 3 регистра сдвига DD2 соединен с входом 1 ключа коммутации В12, контакт 4 регистра сдвига DD2 соединен с входом 1 ключа коммутации В13, контакт 5 регистра сдвига DD2 соединен с входом 1 ключа коммутации В14, контакт 6 регистра сдвига DD2 соединен с входом 1 ключа коммутации В15, контакт 7 регистра сдвига DD2 соединен с входом 1 ключа коммутации В16, выход 2 ключа коммутации В1 подключен к плюсу источника +5 В, выход 2 ключа коммутации В2 подключен к плюсу источника +5 В, выход 2 ключа коммутации В3 подключен к плюсу источника +5 В, выход 2 ключа коммутации В4 подключен к плюсу источника +5 В, выход 2 ключа коммутации В5 подключен к плюсу источника +5 В, выход 2 ключа коммутации В6 подключен к плюсу источника +5 В, выход 2 ключа коммутации В7 подключен к плюсу источника +5 В, выход 2 ключа коммутации В8 подключен к плюсу источника +5 В, выход 2 ключа коммутации В9 подключен к плюсу источника +5 В, выход 2 ключа коммутации В10 подключен к плюсу источника +5 В, выход 2 ключа коммутации В11 подключен к плюсу источника +5 В, выход 2 ключа коммутации В12 подключен к плюсу источника +5 В, выход 2 ключа коммутации В13 подключен к плюсу источника +5 В, выход 2 ключа коммутации В14 подключен к плюсу источника +5 В, выход 2 ключа коммутации В15 подключен к плюсу источника +5 В, выход 2 ключа коммутации В16 подключен к плюсу источника +27 В. Контакт 1 первой контактной группы ключа коммутации В 16.1 подключен к общему выводу, контакт 2 первой контактной группы ключа коммутации В 16.1 соединен с входными контактами разъема XS2, контакт 3 первой контактной группы ключа коммутации В 16.1 подключен к источнику напряжения +27 В, контакт 4 второй контактной группы ключа коммутации В 16.2 подключен к источнику напряжения +27 В, контакт 5 второй контактной группы В 16.2 соединен с контактами 1 контактной группы ключей коммутации В1.1-В15.1, контакт 6 второй контактной группы ключа коммутации В 16.2 подключен к общему выводу, контакты 2 контактной группы ключей коммутации В.1-В15.1 соединены с входными контактами разъема XS2.

Антенный коммутатор работает следующим образом. Осуществляется последовательная запись логических сигналов высокого и низкого уровней, подаваемых на вход 14 регистра сдвига DD1 с выхода 7 разъема XS1, при этом запись тактовых сигналов, поступающих с выхода 4 разъема XS1, осуществляется задним фронтом импульсов (переход из логической единицы в логический ноль) на входе 11 регистра сдвига DDL Вывод записанных данных происходит также задним фронтом, но на входе 12 регистра сдвига DD1, соединенном с выходом 3 разъема XS1, таким образом, на контактах 1-7 и 15 регистра сдвига DD1 появляются уровни последних восьми записанных сигналов. Функциональное расширение разрядности УУ осуществляется за счет использования двух регистров сдвига, при этом выход 9 регистра сдвига DD1 соединяется с входом 14 регистра сдвига DD2, в результате чего получается 16-разрядный регистр сдвига. Стабилитроны VD1-VD3 обеспечивают сопряжение входов регистров сдвига DDI и DD2 с интерфейсом RS-232, а конденсаторы C1 и С2 предназначены для сглаживания возможных скачков напряжения. Сигналы на выходах являются статическими, т.е. неизменными до тех пор, пока не появится очередной импульс на входах 12 регистров сдвига DD1 и DD2. Для управления нагрузкой используются ключи коммутации В1-В15, которые своими контактами обеспечивают подключение поляризованных реле Р1-Р13 в ИУ к источнику питания+27 В при соответствующих выходных сигналах на контактах регистров сдвига DD1 или DD2. Ключ В16, подключенный к контакту 7 регистра сдвига DD2, служит для управления полярностью источника+27 В, за счет чего осуществляется переключение поляризованных реле в ИУ, подключенном через разъем XS2.

Промышленная применимость предлагаемого устройства обусловлена наличием современной элементной базы. Регистры сдвига DD1 и DD2 являются известными устройствами, в частности, могут быть реализованы на микросхеме 74НС595.

В качестве коммутационного элемента КП может быть использовано поляризованное реле типа РПВ5/4, обеспечивающее коммутацию сигналов в диапазоне до 1 ГГц (Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле. — Л.: Изд. «Энергоатомиздат», 1990. — С. 455-459).

Используемые ключи коммутации В1-В16 являются известными устройствами (Гусев В.Г., Гусев Ю.М. Электроника. — М.: Высшая школа, 1991. — С. 473-476) и могут быть реализованы на транзисторах КТ315 (Маскатов Е. А. Справочник по полупроводниковым приборам. — Таганрог, С. 98-137). Реле ключей коммутации В1-В15 могут быть реализованы на электромагнитных реле типа TRB-5VDC-SB3-CD. Реле ключа коммутации В16 может быть реализовано на герметичном двухпозиционном одностабильном электромагнитном реле РЭС-54 (Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле. — Л.: Изд. «Энергоатомиздат», 1990. — С. 86-89).

Работоспособность предлагаемого устройства подтверждается результатами натурного эксперимента, проведенного в соответствии с ГОСТ 27893-88 «Кабели связи. Методы испытаний» на макете устройства, состоящем из анализатора спектра Rohde & Schwarz FSP-30 и генератор Agilent N9310A.

Применение заявленного устройства позволяет осуществить дистанционно коммутацию 7 входов на 1 выход, обеспечивая переходное затухание между выходом и любым из неподключенных входов 62,5 дБ.

Claims ( 1 )

поляризованных реле, контакты которых объединены в коммутационное поле с

ступенями искания, и соответствующих им схем защиты, объединенных в исполнительное устройство, при этом катушки поляризованных реле подключены к управляющим входам исполнительного устройства через соответствующие схемы защиты, первые контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены через соответствующую согласованную нагрузку с общим контактом, вторые контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены с N входными контактами коммутационного поля, третьи контакты от 1-го до N-го поляризованных реле, составляющих К ступень искания, соединены с первыми и третьими контактами от

-го поляризованных реле, составляющих (К-1) ступень искания, контакты от (N+1)-го до (2N-2)-го поляризованных реле, составляющих от (К-1) до 1 ступени искания, объединены в древовидную структуру, таким образом, что вторые контакты поляризованных реле i-й ступени искания

соединены с первыми и третьими контактами (i-1)-й ступени искания, при этом вторые контакты

поляризованного реле, составляющего 1 ступень искания, соединены с выходным контактом коммутационного поля.

RU2014128118/08U 2014-07-08 2014-07-08 Антенный коммутатор с дистанционным управлением RU147528U1 ( ru )

Priority Applications (1)

Application Number	Priority Date	Filing Date	Title
RU2014128118/08U RU147528U1 ( ru )	2014-07-08	2014-07-08	Антенный коммутатор с дистанционным управлением

Applications Claiming Priority (1)

Application Number	Priority Date	Filing Date	Title
RU2014128118/08U RU147528U1 ( ru )	2014-07-08	2014-07-08	Антенный коммутатор с дистанционным управлением

Publications (1)

Publication Number	Publication Date
RU147528U1 true RU147528U1 ( ru )	2014-11-10

Family

ID=53384651

Family Applications (1)

Application Number	Title	Priority Date	Filing Date
RU2014128118/08U RU147528U1 ( ru )	2014-07-08	2014-07-08	Антенный коммутатор с дистанционным управлением

Country Status (1)

Country	Link
RU ( 1 )	RU147528U1 ( ru )

Cited By (1)

* Cited by examiner, † Cited by third party

Publication number	Priority date	Publication date	Assignee	Title
RU202613U1 ( ru ) *	2020-10-02	2021-03-01	Акционерное общество «Концерн «Созвездие»	Антенный коммутатор

2014

2014-07-08 RU RU2014128118/08U patent/RU147528U1/ru not_active IP Right Cessation

Cited By (1)

* Cited by examiner, † Cited by third party

Publication number	Priority date	Publication date	Assignee	Title
RU202613U1 ( ru ) *	2020-10-02	2021-03-01	Акционерное общество «Концерн «Созвездие»	Антенный коммутатор

Publication	Publication Date	Title
US3832646A ( en )	1974-08-27	Common mode noise suppressing circuit adjustment sequence
CN105577163A ( zh )	2016-05-11	带共模瞬变保护的信号隔离系统
CN115065326B ( zh )	2022-11-29	模拟前端电路、芯片及电子设备
RU147528U1 ( ru )	2014-11-10	Антенный коммутатор с дистанционным управлением
CN104682880B ( zh )	2018-01-26	抑制音频输出噪声的电路和音频输出电路
CN107172537B ( zh )	2023-09-15	一种信号放大电路及功放设备
CN106199475B ( zh )	2019-06-21	校准方法和校准装置
US10944415B2 ( en )	2021-03-09	Spectrally efficient digital logic (SEDL) analog to digital converter (ADC)
CN101427452B ( zh )	2012-10-03	用于确定开关点的电力逆变器控制设备
US20120206424A1 ( en )	2012-08-16	Display driving circuit and operation method applicable thereto
CN110703837B ( zh )	2021-02-23	一种地电流补偿电路及方法
CN210626547U ( zh )	2020-05-26	测量装置
RU2536097C1 ( ru )	2014-12-20	Измеритель вибрации
CN106097850A ( zh )	2016-11-09	一种教学实验通路的附加路径损耗补偿电路及方法
CN216560897U ( zh )	2022-05-17	信号测量装置及系统
US20150242295A1 ( en )	2015-08-27	Testing using coupling emulation
US11264963B1 ( en )	2022-03-01	Input buffer circuit
EP3176591B1 ( en )	2020-02-19	Measurement apparatus
US20190131987A1 ( en )	2019-05-02	Da converter, da converting method, adjusting apparatus, and adjusting method
CN104931996A ( zh )	2015-09-23	辐射探测中大动态快脉冲的信号调理系统
CN104683041A ( zh )	2015-06-03	射频元器件测试方法
Morozov et al.	2011	Delta-sigma modulator of the analog-to-digital converter with ternary data encoding
US9347991B1 ( en )	2016-05-24	Scan throughput enhancement in scan testing of a device-under-test
JP2012134219A ( ja )	2012-07-12	半導体スイッチ及びその測定方法
KR100735670B1 ( ko )	2007-07-04	능동소자를 이용한 구형파 생성회로

Legal Events

Effective date: 20141226

Что такое антенный коммутатор

Антенные коммутаторы, также известные как антенные разветвители или антенные переключатели, представляют собой устройства, используемые для переключения или коммутации между различными антеннами или антенными системами. Они позволяют выбирать определенную антенну или направление для передачи или приема сигнала в зависимости от задачи и условий.

Принцип работы антенных коммутаторов заключается в том, чтобы обеспечить возможность выбора наилучшей антенны для конкретного сценария. Это может быть полезно для улучшения качества связи, оптимизации радиодальности, управления интерференцией и других целей.

Антенные коммутаторы могут иметь различные конфигурации в зависимости от потребностей и типа приложения. Они могут быть автоматическими, ручными или управляемыми устройствами. Важно, чтобы антенные коммутаторы обеспечивали минимальные потери сигнала при переключении и обеспечивали стабильное и надежное соединение с антеннами.

Применение антенных коммутаторов включает множество областей, таких как радиосвязь, радиовещание, радиолокация, спутниковая связь, авиация, космос, оборудование испытаний и измерений, системы безопасности и другие.

Стоимость антенных коммутаторов и цены на сопутствующие услуги

Компания ООО Мэтрикс вейв оказывает услуги по разработке, проектированию, созданию антенных коммутаторов, внедрению, модернизации.

Услуга;Цена

Консультация (кандидат технических наук, ведущий специалист);50 000 руб/час НИР (научно-исследовательские работы, разработка);от 1 700 руб/час ОКР (опытно-конструкторские работы, создание);от 1 900 руб/час НИОКР (научно-исследовательские и опытно-конструкторские работы);от 3 100 руб/час Реверс-инжиниринг (обратная разработка, модернизация);от 2 900 руб/час Антенный коммутатор;по запросу Измерения;по запросу Испытания;по запросу

Российская компания

Наши решения соответствуют требованиям по импортозамещению и актуальным отечественным нормам, предъявляемым к устройствам.

Импортозамещение

Мы предлагаем качественные, надежные и безопасные российские решения в области радиотехники, спутниковой связи и телекоммуникаций.

Выгодные цены

Наши устройства в 2–2,5 раза дешевле зарубежных и продуктов, созданных на основе иностранных компонентов и комплектующих.

НИР, ОКР, НИОКР

Мы являемся научно-производственной компанией и выполняем полный цикл работ по разработке, проектированию и созданию устройств.

Точные решения

Устройства нашей компании успешно проходят тестирования, соответствуют заявленным характеристикам и уже внедряются в России.

Сложные задачи

Мы беремся за сложные задачи благодаря команде сотрудников, в том числе КТН, КФМН, и партнерам, ведущим научным и опытным площадкам.

Применение антенных коммутаторов

Антенные коммутаторы (или антенные разветвители) имеют широкий спектр применения в различных областях, где важно эффективно управлять антеннами и направлениями сигнала. Вот некоторые из основных областей, где применяются антенные коммутаторы.

Радиосвязь и мобильные сети
Антенные коммутаторы используются в мобильных сетях (4G, 5G и др.) для автоматического выбора наилучшей антенны на базовых станциях, что позволяет улучшить качество связи и покрытие.

Радиовещание и телевидение
В радио- и телевещательных передатчиках антенные коммутаторы позволяют переключаться между разными антеннами или башнями передатчиков, обеспечивая равномерное покрытие.

Радары и радиолокация
В системах радаров и радиолокации антенные коммутаторы используются для переключения между разными антеннами и направлениями обзора, что позволяет обнаруживать цели в разных направлениях.

Спутниковая связь
В системах спутниковой связи антенные коммутаторы переключают между разными спутниками, обеспечивая стабильную связь в разных условиях.

Авиация и космические системы
В авионике и космических системах антенные коммутаторы позволяют переключаться между антеннами для обеспечения связи и навигации.

Оборудование испытаний и измерений
В лабораторных условиях антенные коммутаторы используются для тестирования антенн и измерения характеристик сигналов при разных направлениях.

Системы безопасности и видеонаблюдение
В системах видеонаблюдения и безопасности антенные коммутаторы позволяют переключаться между разными камерами или антеннами для обеспечения наблюдения в разных направлениях.

Технологии чрезвычайных ситуаций
В системах связи для чрезвычайных ситуаций антенные коммутаторы позволяют обеспечивать надежную связь даже в условиях кризиса.

Исследования и научные области
В научных и исследовательских областях антенные коммутаторы используются для изучения разных аспектов антенных систем и радиосигналов.

Локальные сети и связь внутри помещений
В системах Wi-Fi и локальных сетях антенные коммутаторы могут помогать улучшить качество сигнала и обеспечить равномерное покрытие внутри помещений.

Антенные коммутаторы помогают оптимизировать работу антенных систем, обеспечивая выбор наилучшей антенны для конкретных условий и задач.

Российские антенные коммутаторы по стоимости от производителя, с возможностью заказать партию по выгодной цене от отечественного поставщика

Антенные коммутаторы

Принцип работы антенных коммутаторов

Принцип работы антенных коммутаторов (или антенных разветвителей) заключается в возможности переключения или коммутации между различными антеннами или антенными системами для передачи или приема сигнала. Вот основные этапы и механизмы, которые обеспечивают работу антенных коммутаторов.

Выбор антенн
Антенные коммутаторы могут иметь несколько антенн, которые могут быть размещены в разных направлениях или иметь разные характеристики излучения. Каждая антенна может быть настроена на определенное направление или цель.

Определение необходимой антенны
Перед передачей или приемом сигнала антенный коммутатор должен определить, какая из доступных антенн наиболее подходит для текущей задачи. Это может быть выполнено с помощью автоматического анализа качества сигнала, уровня шумов или других параметров.

Переключение сигнала
Когда определена наиболее подходящая антенна, антенный коммутатор переключает входной сигнал на эту антенну для передачи или приема. Это может быть достигнуто путем механического переключения, электронной коммутации или другими методами.

Минимизация потерь сигнала
Важным аспектом работы антенных коммутаторов является минимизация потерь сигнала при переключении. Качественные коммутаторы обеспечивают низкие потери и стабильное соединение с выбранной антенной.

Управление и контроль
В зависимости от типа антенного коммутатора он может быть управляемым устройством. Это означает, что выбор антенны может осуществляться автоматически, с помощью дистанционного управления или других методов.

Поддержка дополнительных функций
Некоторые антенные коммутаторы могут иметь дополнительные функции, такие как встроенные усилители для компенсации потерь сигнала или фильтры для управления интерференцией.

Время реакции и скорость переключения
Эффективность антенных коммутаторов также определяется их временем реакции и скоростью переключения между антеннами. Быстрая и плавная переключаемость важна для обеспечения непрерывной связи.

Принцип работы антенных коммутаторов может варьироваться в зависимости от их типа и конструкции. Главная цель антенных коммутаторов состоит в обеспечении возможности выбора наилучшей антенны для передачи или приема сигнала в зависимости от текущих требований и условий.

Что такое антенный коммутатор

RU202613U1 — Антенный коммутатор — Google Patents

Links

Images

Classifications

Abstract

Description

Claims ( 1 )

Priority Applications (1)

Applications Claiming Priority (1)

Publications (1)

Family

ID=74857190

Family Applications (1)

Country Status (1)

Citations (7)

Patent Citations (7)

Similar Documents

Антенный коммутатор. Антенный коммутатор своими руками Самодельное реле для комутации антенн кв

RU147528U1 — Антенный коммутатор с дистанционным управлением — Google Patents

Links

Images

Abstract

Description

Claims ( 1 )

Priority Applications (1)

Applications Claiming Priority (1)

Publications (1)

Family

ID=53384651

Family Applications (1)

Country Status (1)

Cited By (1)

Cited By (1)

Similar Documents

Legal Events

Что такое антенный коммутатор

Стоимость антенных коммутаторов и цены на сопутствующие услуги

Применение антенных коммутаторов

Принцип работы антенных коммутаторов

Добавить комментарий Отменить ответ
