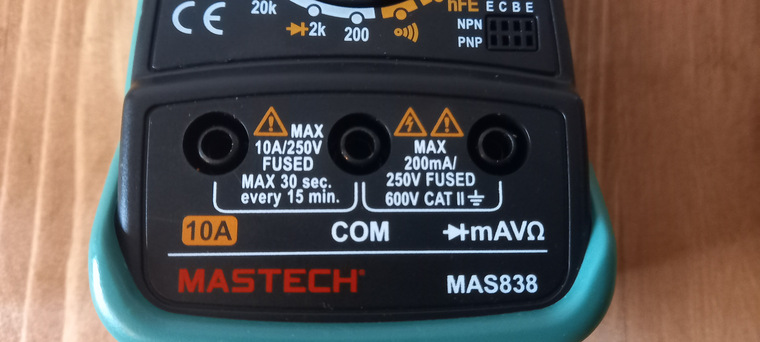

Предохранитель для мультиметра mastech mas838
Знание характеристик цепи прохождения тока — основа работы каждого электротехника. Здесь мало разбираться в проектируемой схеме, нужно выявлять напряжение, силу проходящего тока, сопротивление на уже готовых деталях аппаратуры. Для исследования значений характеристик, используются или раздельные омметры, вольтметры, амперметры, или приборы, объединяющие в своем составе все названые измерители. Один из таких аппаратов — мультиметр М838. О нем и пойдет речь дальше.
Тестер доступен по цене, надежен и обеспечивает все базовые функции для домашней, или профессиональной, мастерской-лаборатории электронщика. Особой широты возможностей от мультиметра М838 ждать не стоит, но в мере существующих, он дает хорошую точность измерений.
Аппарат классифицируется как цифровое устройство. Основа его схемы — классический тестер DT838. Отличий модели, представленные на рынке ни во внешнем виде, ни по функциональности практически не имеют, за редким исключением. Производители привлекают покупателей конкретно к своим устройствам иными методами. К примеру, мультиметр цифровой Universal M838 IEK, позиционируется как полностью соответствующий государственным (ГОСТ Р), международным стандартам (IEK) и регламентам ЕАЭС. Кроме того, с ним в комплекте поставляются не только обычные щупы, но и термопара.

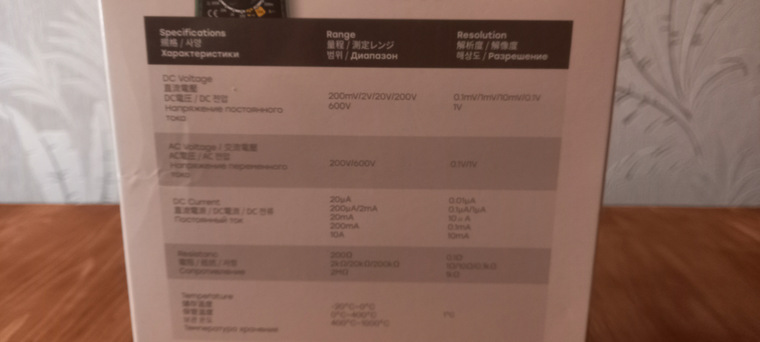

Характеристики и возможности
Возможности прибора рассмотрим на примере мультиметра Mastech M838, как представителя всех прочих аппаратов серии DT838:
| Характеристика | Описание |
|---|---|
| Критичный предел силы тока AC/DC | 10 A |
| Предел напряжения AC | 750 В |
| Максимальный определяемый вольтаж DC | 1000 В |
| Минимальный DC | 0.1 В |
| Наименьший выявляемый вольтаж переменного тока | 100 мВ |
| Минимальное сопротивление | 0.1 Ом |
| Максимальное сопротивление | 2 МОм |
| Звуковой сигнал | Есть |
| Диапазон проверки диодов | 2.8 В / 1 мА |
| Проба усиления транзисторов hFE | 0…1000 |

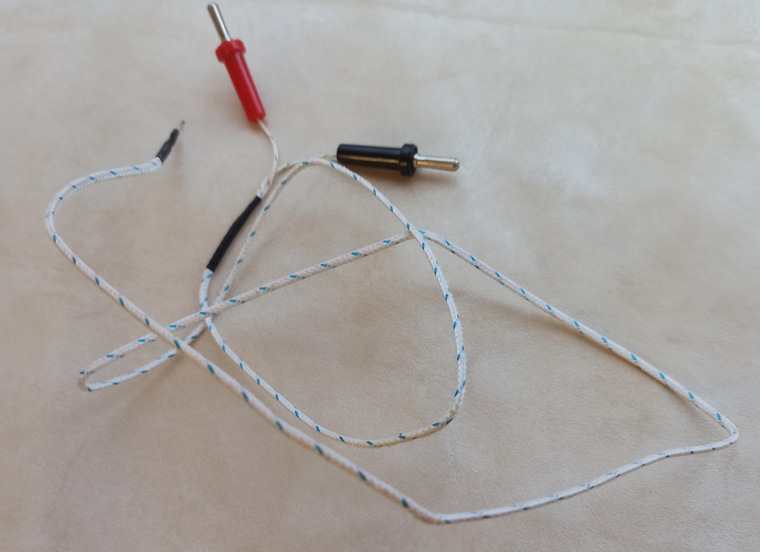

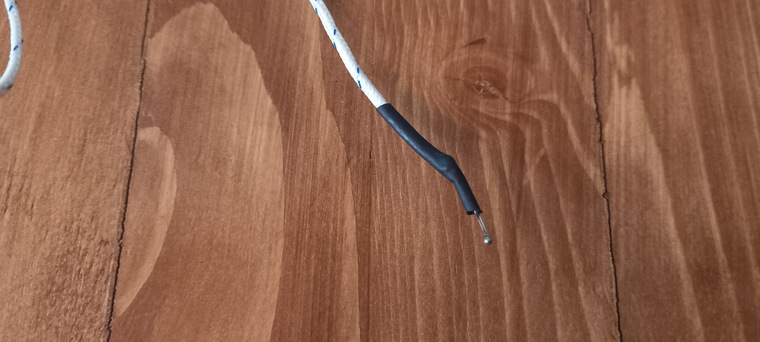

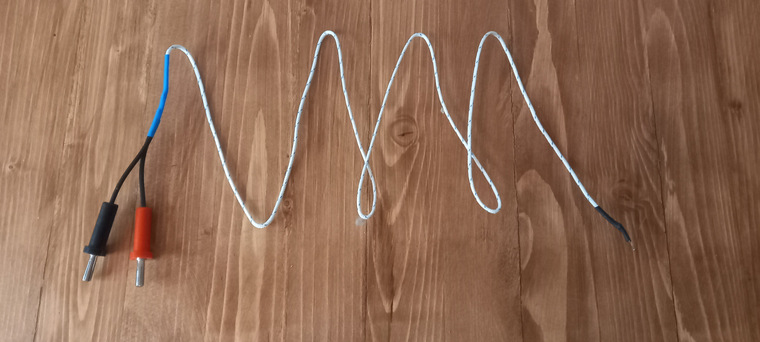

| Подключение термопары | Есть, сенсор поставляется в комплекте |
| Пределы измеряемой температуры | −20… +1370 °С |
| Изоляция корпуса мультиметра | Двойная, класс II |
| Габариты (мм) | 126×70 |
| Вес (кг) | 0.15 |
| Питание | Элемент «крона» 9 В |

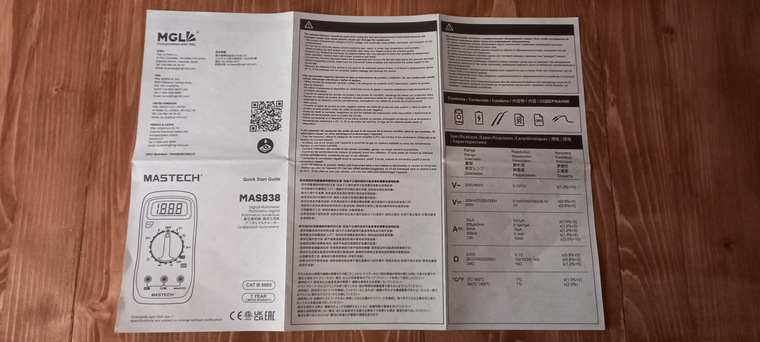

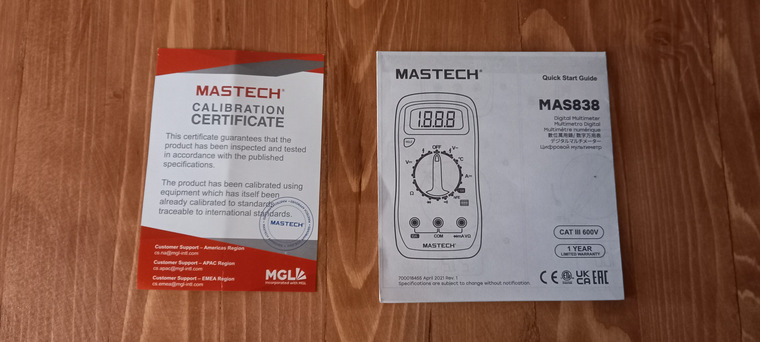

Большая часть моделей М838 идет с инструкцией по применению, напечатанной на задней стенке упаковки. Последняя отлична от классической коробки и выполнена картонным основанием, закрытым прозрачным фигурным пластиком, выпуклости которого и придерживают от выпадения мультиметр, вместе с щупами и термопарой в комплекте. Некоторые производители, в целях экономии не поставляют сенсор температуры, его придется приобретать отдельно.

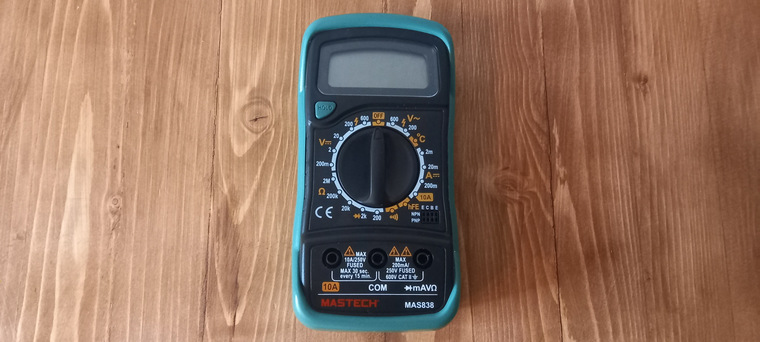

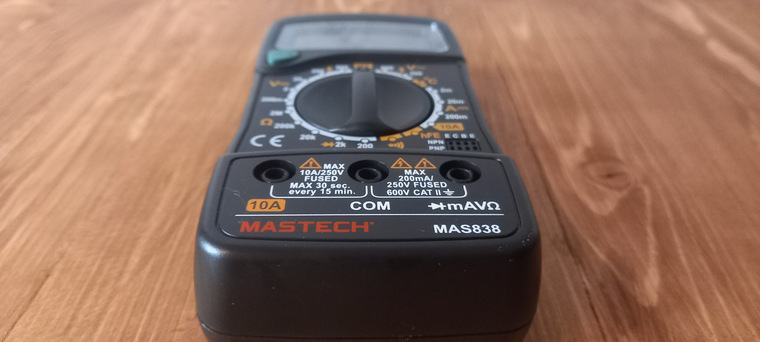

Внешний вид
Устройство выглядит достаточно утилитарно — небольшой пластмассовый корпус однотонного окраса. Производители в качестве колера для него, обычно берут серый, черный, красный или желтый цвет. На задней стенке размещена, закрытая крышкой с болтовым фиксатором, ниша для батареи крона. Спереди мультиметра, сверху, расположен индикатор показаний, ниже механический селектор включения и режимов работы. Дальше, слева, гнездо тестирования транзисторов, справа три контакта подключения щупов. На всех входах и органах управления нанесена разметка пределов измерений и чувствительности, отличными от тона корпуса цветами.
Принципиальная схема
Конструктивно все мультиметры серии M83x похожи. Их принципиальная схема:

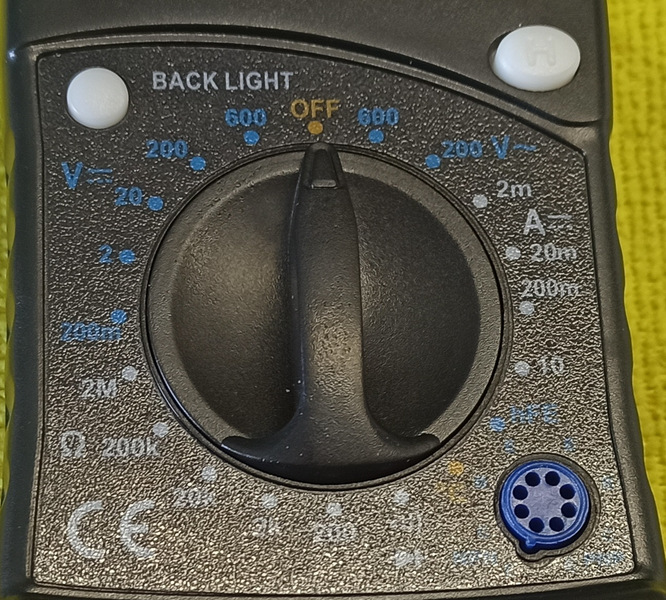

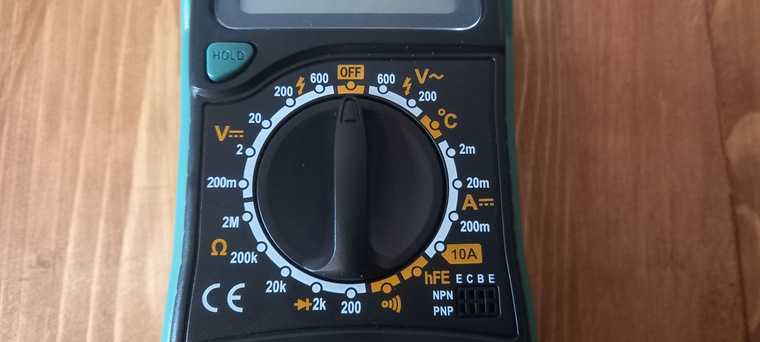

Отличительная черта аналогичных тестеров — кольцевой селектор включения и выбора режимов работы. Его контактные области хорошо видно на схеме подобного мультиметра — М830B:
Распространенные неисправности модели и их ремонт
Как и у любого электронного оборудования, мультиметр M838 имеет свои слабые места. В которых неисправности, зачастую, возникают из-за некорректных действий человека, или износа от времени и частоты использования аппарата. Ремонт подобных повреждений относительно несложен, и вполне по силам владельцу.
| Неисправность | Причина | Решение |
|---|---|---|
| Аппарат работает, но не реагирует на касания щупов, или изменение температуры термопары. | Перегорел предохранитель 200 мА | Заменить деталь |
| Тестер показывает завышенные результаты | Села батарея питания | Заменить на аналогичную «крону» 9 В |
| Не все сегменты индикатора активны, или некоторые работают тускло. | Плохой контакт между ним, токопроводящей резиной, или площадками на плате мультиметра | Размонтировать прибор, обезжирить контакты и резину спиртом. Собрать обратно, подложив при этом, между верхней физически прижимающей кромкой корпуса и лицевой частью экрана тонкую полоску изоленты. |
| Замеры напряжения завышены, или мультиметр зашкаливает | Проверить резисторы R6 100 Ом и R5 90 Ом идущие от кольцевого селектора | При неисправности — заменить |
| Определяя сопротивления в диапазоне 200 Ом–2k Oм аппарат медленно уменьшает значения на индикаторе | Неисправность C3 0.1 mF | Заменить деталь |
| Сильно занижен замер напряжений близких к 750 В AC и 1000 В AC | Пробой C6 0.1 mf | -//- |
| При определении сопротивлений в диапазоне 200 Ом–2 kOм аппарат медленно увеличивает значения на индикаторе | Неисправность C5 0.1 mF | -//- |
| Плывут показания до 40 ед. при замере вольтажа переменного тока | Потеря емкости C3 0.1 mF | -//- |
| Проба сопротивления дает «0» на индикаторе, или непонятные показания | Вышел из строя транзистор q1 (9014) | -//- |
| Замера тока зашкаливает | Проблема в резисторах R7 9 Ом и R8 1 Ом | -//- |
| Переключение полярности щупов выдает разные значения на индикаторе на неизменной линии | Проблемы с обвязкой, или самой микросхемой 7106. Первоначально проверить конденсатор на выходе 27 чипа и связующий 33 с 34. | -//- |
| При накоротко замкнутых щупах, в режиме пробы напряжения, показания отличаются от «0», в нескольких разрядах | «умер» конденсатор между ножками 33 и 34 микросхемы 7106 | -//- |
| Любое измерение выдает единицу на индикаторе | Возможен выход из строя микросхемы АЦП. Проверяется напряжение между ножками 1 и 32. У нормального чипа ток там должен быть равен 3 В. | Замена АЦП |
Подводя итог
Многофункциональные аппараты, заменяющие собой амперметр, вольтметр, омметр достаточно широко распространены и востребованы специалистами, занимающимся ремонтом, настройкой, или проектированием электронных схем. В статье описана одна из часто встречающихся серий подобных устройств — М838, включая мультиметр IEK. Тестеры представленного класса, достаточно недороги, надежны, пригодны к ремонту в случае форс-мажорных обстоятельств, обеспечивают нужную точность измерений.
Видео по теме
Устройство и ремонт мультиметров серии М-830
Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра.
В этой статье рассмотрено устройство часто распространенных цифровых мультиметров 830-й серии, его схема, а также наиболее часто встречающиеся неисправности и способы их устранения.
В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL7106, выпущенной фирмой MAXIM.
В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов.
Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).
СХЕМА И РАБОТА ПРИБОРА
Структурная схема
Принципиальная схема мультиметра
Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.
Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом COM прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.
Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет
Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.
Показания дисплея N зависят от входного напряжения U и выражаются числом.
Рассмотрим работу прибора в основных режимах.
Измерение напряжения
Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.
При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.
При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.
Измерение тока
Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.
В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.
Измерение сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой.
На схеме видно, что один и тот же ток от источника напряжения +U протекает через опорный резистор и измеряемый резистор R» (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение U равно соотношению сопротивлений резисторов R. В качестве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.
Режим прозвонки. В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.
ДЕФЕКТЫ МУЛЬТИМЕТРОВ
Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.
Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули.
В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.
В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.
При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.
У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.
Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6.3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.
В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора C4 на конденсатор величиной 0,22…0,27 мкФ.
Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.
Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде.
Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико.
Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.
Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.
У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.
Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.
В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.
Mas838 мультиметр mastech как заменить батарейку
В один прекрасный день вы поворачиваете переключатель режимов мультиметра, индикатор прибора мигает и сразу выключается. Скорее всего ваш прибор вполне исправен, просто разрядилась батарейка и пришло время ее менять. В данной заметке мы рассматриваем мультиметр с питанием от батарейки 9V типа «крона», которая содержится внутри корпуса прибора. Это пошаговое руководство подойдет для большинства современных недорогих мультиметров, но на всякий случай, перед покупкой батарейки посмотрите на заднюю крышку прибора. Возможно, ваш мультиметр питается от пальчиковых батареек и имеет батарейный отсек с крышкой на защелке. В этом случае замена элементов питания тривиальна и вы не нуждаетесь в этой инструкции.
Выбор батарейки
На сегодня на рынке доступно два вида батареек на 9V

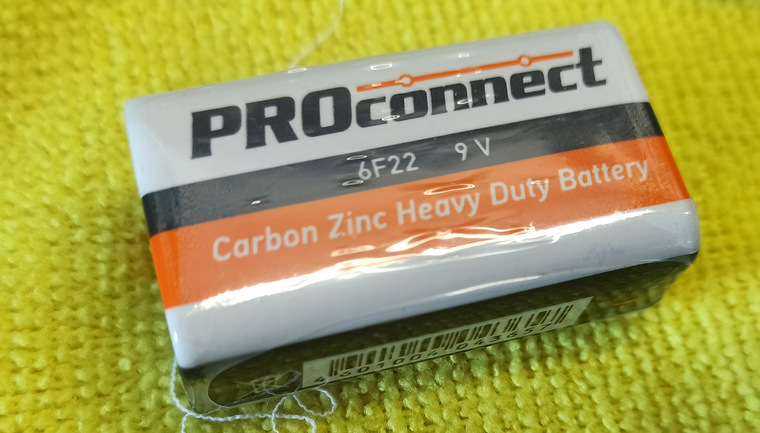

- Батарейки с солевыми элементами питания маркируются 6F22 стоят дешевле, но имеют меньший срок службы. Большинство производителей мультиметров устанавливают их в новые приборы.
- Батарейки с щелочными элементами питания (super alkaline) содержат в маркировке 6LR61, служат значительно дольше и соответственно стоят дороже. Бренд особого значения не имеет, более именитый просто запросит больше денег.
Замена батарейки
Важно! Перед началом работ не забудьте отключить прибор.

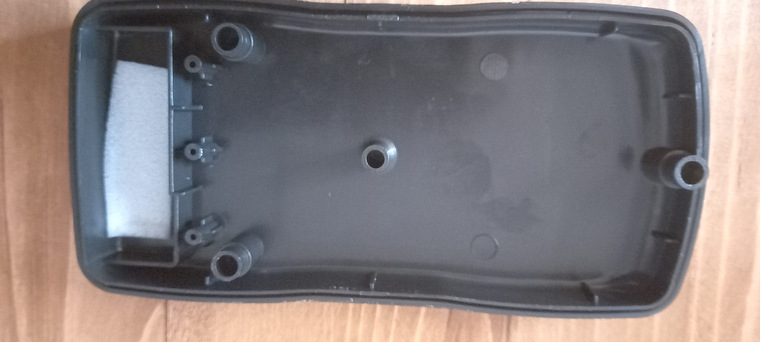

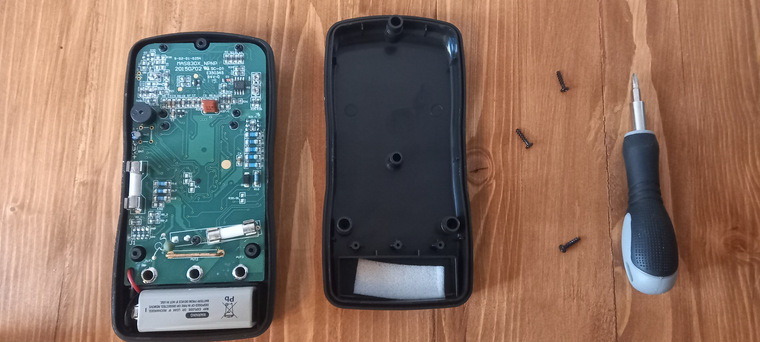

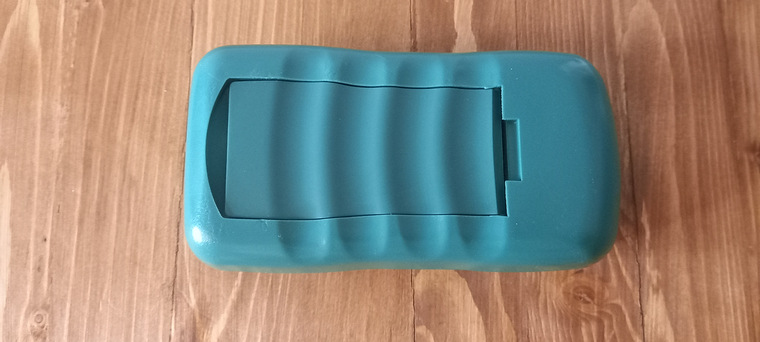

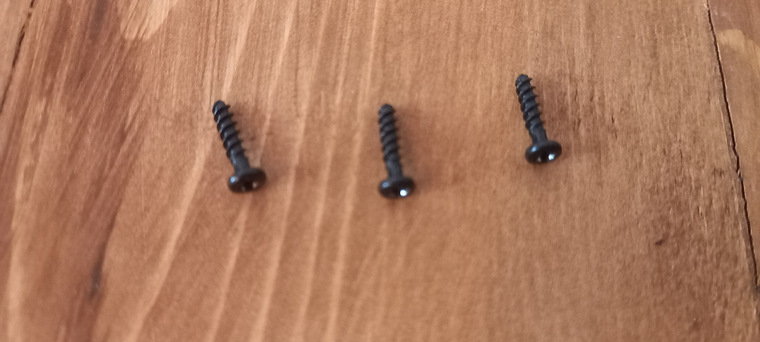

Для замены элемента питания корпус прибора придется разобрать. Для этого снимаем с мультиметра защитный чехол, если он есть, и, в нашем случае, откручиваем два маленьких шурупа скрепляющих половинки корпуса между собой и аккуратно снимаем заднюю крышку. Внутри мы видим плату прибора и батарейку в отдельном отсеке.
Вытаскиваем старый элемент питания, отсоединяем колодку, подсоединяем новую батарейку, которую аккуратно укладываем обратно в предназначенный для нее отсек. Не бойтесь перепутать полярность, форма клемм на колодке и батарейке не позволит этого сделать.
Осторожно закрываем заднюю крышку, завинчиваем шурупы, одеваем чехол.

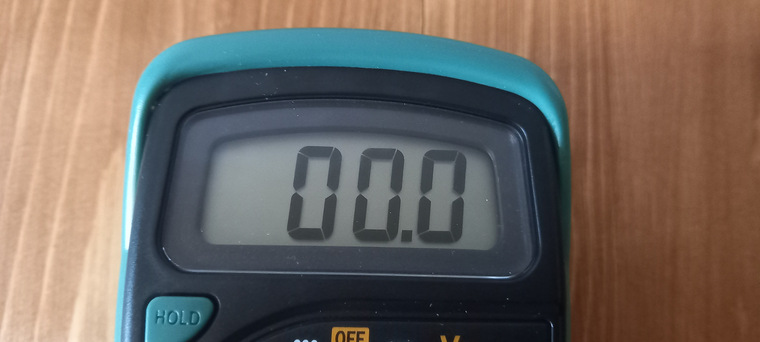

Для проверки включаем прибор и, если сделано все правильно, видим работающий индикатор — мультиметр готов к работе. И на последок, если ваш прибор не имеет функции автоотключения, не забывайте его выключать, иначе батарейка очень быстро разрядится снова.
Мультиметр DT838(внутрянка). Резисторы и их сопротивление.
…внизу темы сборник по номиналам (в скобках — кому говорим Спасибо!)…
У кого есть:
— такой в хозяйстве (именно DT838! т.к. М-ок, и, прочих, навалом схем в инете);
— желание помочь;
— отвертка крест;
— стекло увеличительное (или зеркало, если измерять этим же мультиком),
подскажите, пожалуйста, сопротивления двух резисторов №35 — 9 Ом, №37 — 100 Ом.
9R R35=9 Ом ( коричневый/чёрный/чёрный/золотой минимальный, что я нашел в своих запасах, — 10 Ом, отсюда и погрешность…)
100R R37=100 Ом (коричневый/чёрный/коричневый/золотой)
…если что-то, где-то не верно; или: добавить нужно, — маякните, пожалуйста, в личку. Заблудился я в комментах. �� Спасибо!
Комментарии 60
Удачно я зашёл) у меня та же проблема, сгорел R37, спасибо за пост, очень помог в определении нужного номинала)
Спасибо за номиналы! Ермак dt 838 точ а точ плата, заменил горелый r37.
Отец сжёг. Он новый купил. Я его забрал.
Починил. Теперь это мой 3 мультиметр)))
1 на работе, один в автобусном парке. Всё домой хотел купить, но вроде и нужды не было, но время от времени батарейкам напряжение посмотреть хотелось. Вот теперь дома жить и будет он. Я его ранее уже ремонтировал. Живучая модель, уже 4 резистора сменены)))
Может кто подскажет резистор р15 на сколько может быть. При разрыве на нем было постоянное пищание. Пока припаял накоротко. Пищит как положено при позвонке. Но в положениях 20в 200в и 1000в показывает завышенные показания. Как и при разрыве р15. Причем до 2в показывает норм.
Они врут многие с магазина в большую сторону. На плате вашей стоят подстроичники. Пометить маркером и крутить каждый. Добится на всех диапазонах приемлимых значений. Врать будет, но уже меньше. Мой врал на 20 вольт при переменке 220. Вместо 230, показывал 250. Подогнал все диапазоны, врёт но уже на 3 вольта всего
Может кто подскажет резистор р15 на сколько может быть. При разрыве на нем было постоянное пищание. Пока припаял накоротко. Пищит как положено при позвонке. Но в положениях 20в 200в и 1000в показывает завышенные показания. Как и при разрыве р15. Причем до 2в показывает норм.
Именно на таком же приборе, полудохлый на халяву достался (только 2 переменника с другой стороны припаяны, остальное совпадает с фото) R15 на 1,3 кОм (132). Но только выдрали микросхему рядом с зумером. Не подскажешь название?
Нужна схема на DT-830B плата 98-12-26 ну и проц 40 контактов
Спасибо. У меня постоянно на прозвонке пищал резистор, нашел обрыв резистора R3 на 1,5 кОм. Заменил и прозвонка заработала.
Спасибо. Починил, все работает. Сгорел R37 под подозрением R34B но его не трогал.
Спасибо за тему!
Также попал руки неработающий приборчик, решил поковырять, под замену:
R15 = 1,5 КОм (152), в схеме его не нашел, и на фото тоже не видел, был в обрыве, кое-как разобрал маркировку.
R36 = 900 Ом (9000).
После замены заработал как нужно.
я выложил фото и схему конкретно своей модели. можете выложить фото своего, кому то тоже может пригодиться.
Спасибо за тему!
Также попал руки неработающий приборчик, решил поковырять, под замену:
R15 = 1,5 КОм (152), в схеме его не нашел, и на фото тоже не видел, был в обрыве, кое-как разобрал маркировку.
R36 = 900 Ом (9000).
После замены заработал как нужно.
поменял тоже R15 (выгорел центр рассмотрел только 1 и 2) поэтому воткнул 102 и R36 не нашел поставил 2 резистора 1кОм и 10кОм параллельно в итоге 900 примерно. После замены заработал. спасибо за коммент на него опирался в первую очередь.
вывел напряжением в режиме омметра. показания занижали в 16 тыс раз)на 200-20кОм
По поводу схемы все номиналы совпадают, только на схеме R15 нету
Мультиметр mas830 как пользоваться
Цифровой мультиметр MAS830 относится к среднему ценовому диапазону. Прибор поставляется в картонной коробке на которой представлены основные характеристики приборов данной серии.

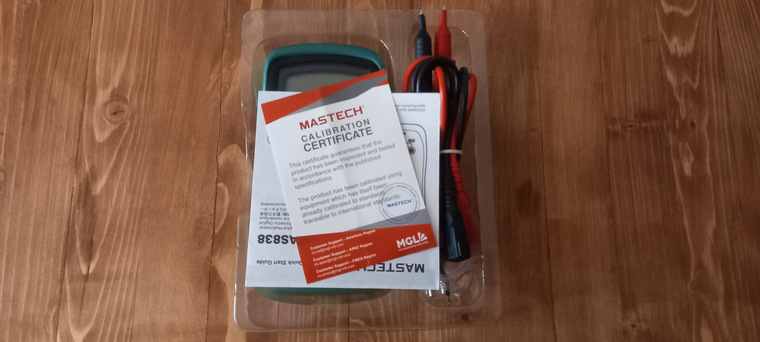

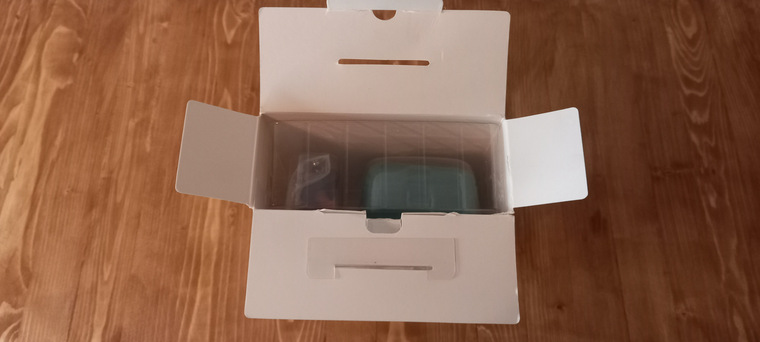

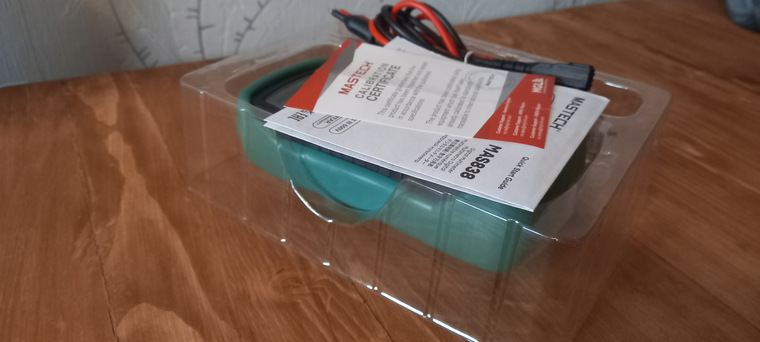

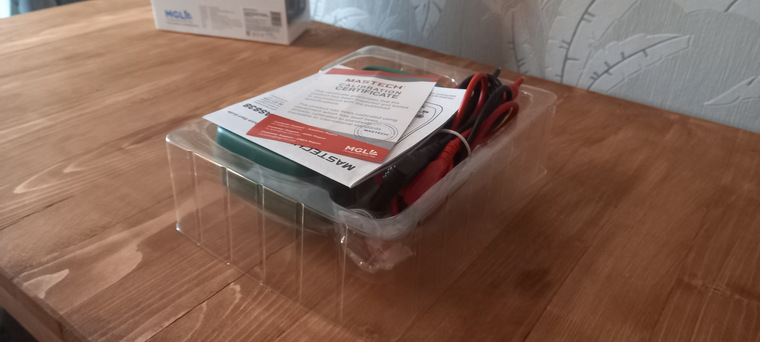

В коробке помещен мультиметр со щупами, упакованный в пакет из воздушно-пузырьковой пленки, а также инструкция.

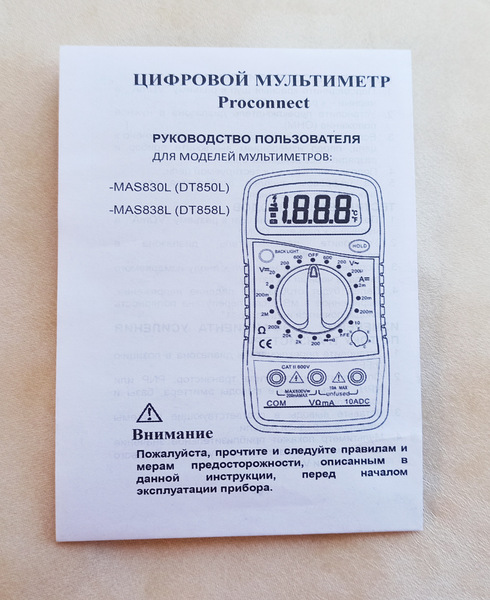

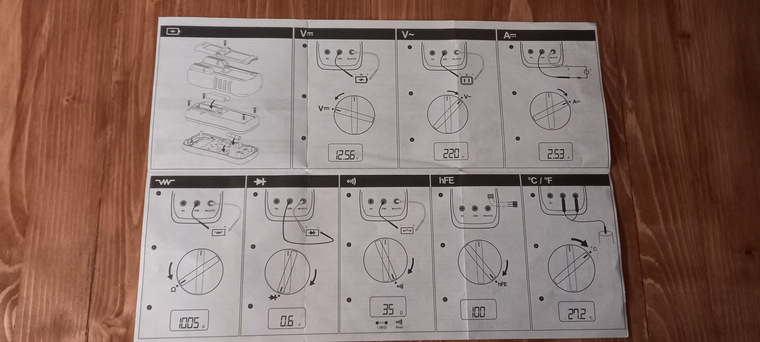

Инструкция описывает сразу несколько однотипных приборов, что может ввести в заблуждение неопытного пользователя, тем более что этот момент отражен в инструкции, несколько запутано. Правда на внешней упаковке имеется маркировка в виде таблицы, где показаны особенности конструкции различных приборов серии. Так модель MAS830B не может использоваться для измерения температуры, а также не имеет режима звуковой позвонки электрических цепей. Также отсутствует отдельная кнопка включения. Всякий раз при включении/отключении приходится вращать переключатель режимов работы, что со временем приведет к его износу.
Технические характеристики мультиметра Mastech MAS830
- Количество измерений в секунду 2-3
- Постоянное напряжение U= 0,1мВ-600В
- Переменное напряжение U
На задней стенке имеется упор, позволяющий установить мультиметр вертикально.
Из недостатков MAS830 можно отметить то, что не вполне понятно как открыть корпус для замены батареи и предохранителя. В инструкции сказано, что нужно отвинтить два винта на задней панели, что типично для очень многих конструкций подобных приборов. Вся проблема в том, что на задней части корпуса нет никаких винтов.

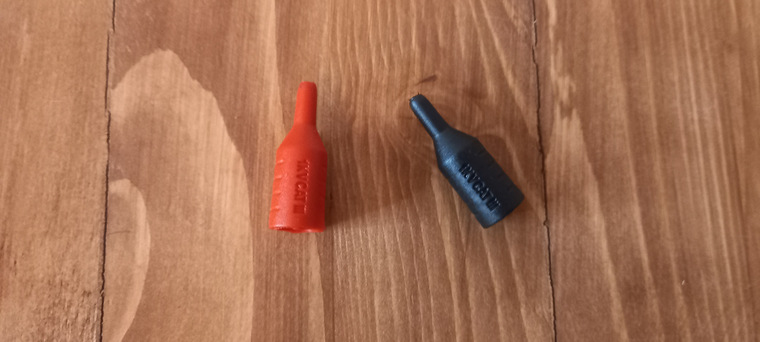

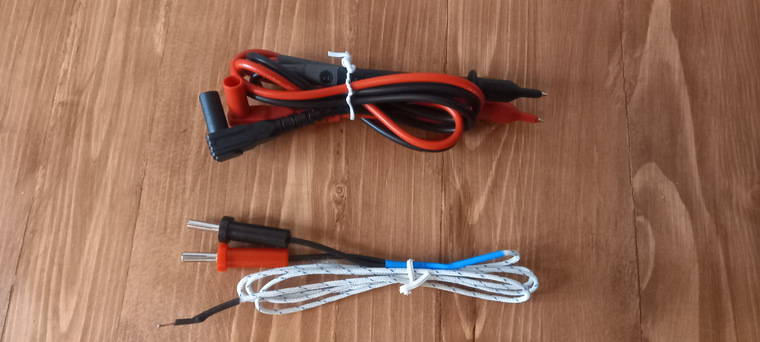

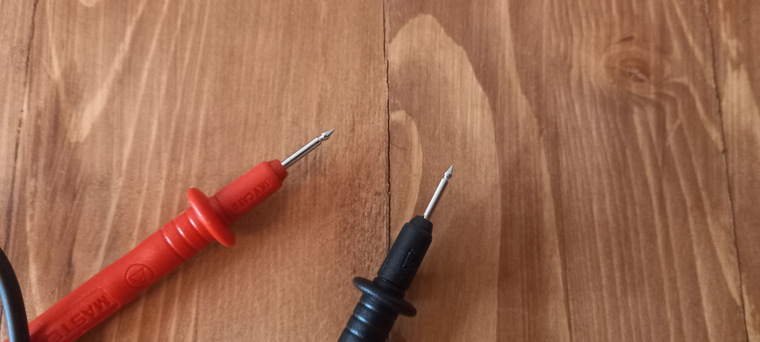

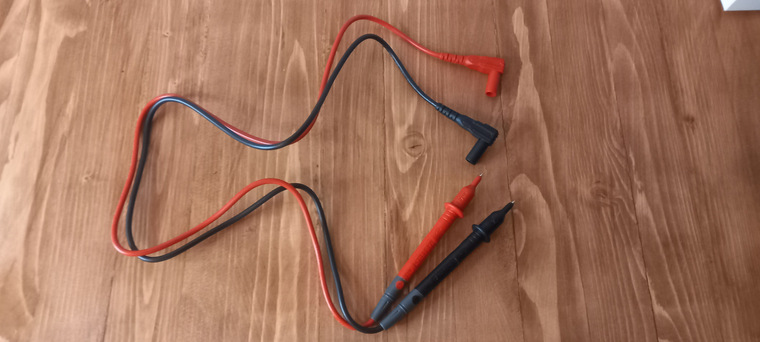

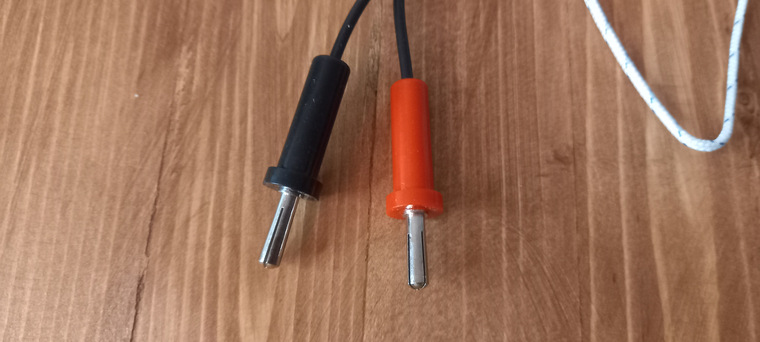

Щупы сделаны достаточно качественно. Оголен лишь самый конец щупа.
В задней части щупа имеется крепление провода. Как известно в более дешевых моделях провод обычно просто припаян к жалу щупа, из-за чего провод быстро обламывается в месте пайки и починить такой щуп не возможно, во всяком случае, так, что бы он сохранил заводской вид.
Основным электрическим измерительным инструментом, которым пользуются электрики, радиоинженеры, автоэлектрики, другие специалисты в области электроники, является мультиметр. Название инструмента отражает возможность измерения нескольких электрических величин. Большинство мультиметров имеют возможность измерения следующих величин:
- напряжение (постоянное, переменное);
- ток;
- сопротивление.
В качестве дополнительных опций мультиметры могут измерять величину емкости, силу переменного тока, коэффициент передачи h21 биполярных транзисторов, «прозванивать» электрические цепи (определять наличие контактов и соединений).
Виды мультиметров
По типу индикации измеряемых величин мультиметры классифицируются на:
В стрелочных мультиметрах в качестве базового измерительного устройства применяется микроамерметр магнитоэлектрического типа с системой переключающихся шунтов и диодных сборок. На аналоговой шкале нанесены деления для измерения электрических величин. Вид стрелочного мультиметра.
В цифровых мультиметрах происходит преобразование аналогового измеряемого сигнала в цифровой, затем обработка и передача информации на цифровую шкалу. Цифровые мультиметры имеют ряд преимуществ по сравнению со стрелочными:
- повышенную точность измерений;
- наглядность индикации;
- механическая устойчивость к падениям;
- простота в использовании непрофессиональными специалистами.
Производители выпускают мультиметры общего и специального назначения.
Специальные цифровые мультиметры могут быть предназначены для:
- измерения больших электрических величин;
- контроля климатических параметров (давление, температура);
- измерение параметров радиодеталей (сопротивление, емкость, индуктивность).
Применение мультиметра общего назначения
Мультиметром общего назначения считается измерительный инструмент, предназначенный для измерения токов, напряжений и сопротивлений в бытовых сетях, устройствах и легковых автомобилях.
Типичным представителем такого мультиметра является прибор MAS 830L.
Он выполнен по классической схеме. В состав устройства входят:
- ЖК-индикатор14 для визуализации результатов измерений;
- выключатель подсветки цифровой шкалы 2;
- выключатель режима самодиагностики 1;
- переключатель режимов;
- гнезда щупов 7, 8, 9;
- разъем для подключения транзисторов 10.
Ударопрочный корпус мультиметра помещен в резиновый кожух для увеличения механической стойкости.
Последовательность проведения измерений
Измерение постоянных напряжений
Для выполнения измерений черный щуп мультиметра подключают к разъему COM (8), красный – к разъему 7. Такое подключение щупов используется при всех измерениях, за исключением измерения величины постоянного тока на пределе 10 Ампер.
Измерение величины напряжения производят параллельным подключением щупа к точкам (выводам, контактам, разъемам, клеммам) измерений. Переключатель режимов устанавливают в зону 13 на предел, соответствующий максимально возможному напряжению в конкретной цепи. Например, при проведении измерений в легковом автомобиле переключатель устанавливают на предел 20 Вольт. Если величина измеренного напряжения будет менее 2 Вольт, для получения более точных данных следует установить переключатель на 2 В. Если величина измеряемого напряжения превысит предел измерения, на цифровом индикаторе появиться значение 1 в верхнем регистре.
На цифровом индикаторе показывается полярность напряжения (значок + и -).
Измерение переменных напряжений
Данный режим часто используется для контроля бытовой сети 220/380 Вольт 50 Герц. Для этого переключатель режимов устанавливается в зону 3 на предел 600 Вольт. Результаты измерения индицируются на цифровой шкале. Если величина меньше 200 Вольт, для увеличения точности предел можно установить на 200 Вольт.
При выполнении измерений необходимо соблюдать меры предосторожности.
Измерение величины постоянного тока
Измерения проводятся, подключая щупы в разрыв электрической цепи. Ели подключить, например, в режиме измерения тока щупы к клеммам аккумулятора, прибор выйдет из строя. Первоначально переключатель устанавливается на 200m (миллиампер), затем, на меньший, если требуется.
На пределе тока до 10 Ампер красный щуп помещают в гнездо 9. При большом токе проводники щупов могут нагреваться.
Измерение сопротивления
Переключатель устанавливают в зону 11 на предел 200. Щупы устанавливаются в гнезда 7 и 8. Если индицируется 1 (рис.4), значит, сопротивление цепи имеет большее значение, предел увеличивается.
Индикация 1 на максимальном пределе свидетельствует об обрыве в цепи.
Контроль работоспособности диода
В мультиметре имеется возможность проверять работоспособность диодов. Переключатель устанавливается в положение 12. Попеременно подключая щупы к диоду в различных направлениях, определяют исправность диода. В одном из направлений сопротивление должно быть около 600 Ом. В обратном включении сопротивление практически бесконечное (на индикаторе показывается 1).
«Прозвонка» электрической цепи
Для определения исправности электропроводки звуковым методом переключатель устанавливается в положение 6. Щупы подключаются к противоположным выводам контролируемого проводника. При наличии электрического соединения (исправности контактов, проводника) сработает зуммер.
Определение коэффициента передачи h21 биполярных транзисторов
Переключатель устанавливается в OFF (выключен). Транзистор вставляется в разъем 10 в соответствии с полярностью, расположением базы, коллектора, эмиттера (cbe). Переключатель устанавливается в направлении 5. На ЖК-дисплее индицируется коэффициент передачи транзистора.
Меры безопасности
В процессе проведения измерений следует соблюдать следующие меры безопасности:
- при работе с высокими напряжениями (в положении 200 и 600 вольт) нельзя касаться токоведущих элементов щупов и проводов, разъемов;
- во время проведения измерений в бытовой сети 220/380 Вольт необходимо пользоваться индивидуальными средствами защиты (резиновые перчатки, изоляционный коврик);
- при измерении больших токов (10 А) желательно применять защитные очки для предотвращения попадания искр в органы зрения;
- измерение тока следует производить только в разрыв электрической цепи.
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
- OFF – тестер выключен;
- ACV – переменное напряжение;
- DCV – постоянное напряжение;
- DCA – постоянный ток;
- Ω — сопротивление;
Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:
Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:
О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!
Измеряем силу тока
Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.
Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.
Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!
Используем прозвонку
Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.
Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!
Видео уроки по теме
Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!
На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!
Обзор возможностей, ремонт мультиметра М838
Знание характеристик цепи прохождения тока — основа работы каждого электротехника. Здесь мало разбираться в проектируемой схеме, нужно выявлять напряжение, силу проходящего тока, сопротивление на уже готовых деталях аппаратуры. Для исследования значений характеристик, используются или раздельные омметры, вольтметры, амперметры, или приборы, объединяющие в своем составе все названые измерители. Один из таких аппаратов — мультиметр М838. О нем и пойдет речь дальше.
Тестер доступен по цене, надежен и обеспечивает все базовые функции для домашней, или профессиональной, мастерской-лаборатории электронщика. Особой широты возможностей от мультиметра М838 ждать не стоит, но в мере существующих, он дает хорошую точность измерений.
Аппарат классифицируется как цифровое устройство. Основа его схемы — классический тестер DT838. Отличий модели, представленные на рынке ни во внешнем виде, ни по функциональности практически не имеют, за редким исключением. Производители привлекают покупателей конкретно к своим устройствам иными методами. К примеру, мультиметр цифровой Universal M838 IEK, позиционируется как полностью соответствующий государственным (ГОСТ Р), международным стандартам (IEK) и регламентам ЕАЭС. Кроме того, с ним в комплекте поставляются не только обычные щупы, но и термопара.
Характеристики и возможности
Возможности прибора рассмотрим на примере мультиметра Mastech M838, как представителя всех прочих аппаратов серии DT838:
| Характеристика | Описание |
|---|---|
| Критичный предел силы тока AC/DC | 10 A |
| Предел напряжения AC | 750 В |
| Максимальный определяемый вольтаж DC | 1000 В |
| Минимальный DC | 0.1 В |
| Наименьший выявляемый вольтаж переменного тока | 100 мВ |
| Минимальное сопротивление | 0.1 Ом |
| Максимальное сопротивление | 2 МОм |
| Звуковой сигнал | Есть |
| Диапазон проверки диодов | 2.8 В / 1 мА |
| Проба усиления транзисторов hFE | 0…1000 |
| Подключение термопары | Есть, сенсор поставляется в комплекте |
| Пределы измеряемой температуры | −20… +1370 °С |
| Изоляция корпуса мультиметра | Двойная, класс II |
| Габариты (мм) | 126×70 |
| Вес (кг) | 0.15 |
| Питание | Элемент «крона» 9 В |
Большая часть моделей М838 идет с инструкцией по применению, напечатанной на задней стенке упаковки. Последняя отлична от классической коробки и выполнена картонным основанием, закрытым прозрачным фигурным пластиком, выпуклости которого и придерживают от выпадения мультиметр, вместе с щупами и термопарой в комплекте. Некоторые производители, в целях экономии не поставляют сенсор температуры, его придется приобретать отдельно.
Внешний вид
Устройство выглядит достаточно утилитарно — небольшой пластмассовый корпус однотонного окраса. Производители в качестве колера для него, обычно берут серый, черный, красный или желтый цвет. На задней стенке размещена, закрытая крышкой с болтовым фиксатором, ниша для батареи крона. Спереди мультиметра, сверху, расположен индикатор показаний, ниже механический селектор включения и режимов работы. Дальше, слева, гнездо тестирования транзисторов, справа три контакта подключения щупов. На всех входах и органах управления нанесена разметка пределов измерений и чувствительности, отличными от тона корпуса цветами.
Принципиальная схема
Конструктивно все мультиметры серии M83x похожи. Их принципиальная схема:
Отличительная черта аналогичных тестеров — кольцевой селектор включения и выбора режимов работы. Его контактные области хорошо видно на схеме подобного мультиметра — М830B:
Распространенные неисправности модели и их ремонт
Как и у любого электронного оборудования, мультиметр M838 имеет свои слабые места. В которых неисправности, зачастую, возникают из-за некорректных действий человека, или износа от времени и частоты использования аппарата. Ремонт подобных повреждений относительно несложен, и вполне по силам владельцу.
| Неисправность | Причина | Решение |
|---|---|---|
| Аппарат работает, но не реагирует на касания щупов, или изменение температуры термопары. | Перегорел предохранитель 200 мА | Заменить деталь |
| Тестер показывает завышенные результаты | Села батарея питания | Заменить на аналогичную «крону» 9 В |
| Не все сегменты индикатора активны, или некоторые работают тускло. | Плохой контакт между ним, токопроводящей резиной, или площадками на плате мультиметра | Размонтировать прибор, обезжирить контакты и резину спиртом. Собрать обратно, подложив при этом, между верхней физически прижимающей кромкой корпуса и лицевой частью экрана тонкую полоску изоленты. |
| Замеры напряжения завышены, или мультиметр зашкаливает | Проверить резисторы R6 100 Ом и R5 90 Ом идущие от кольцевого селектора | При неисправности — заменить |
| Определяя сопротивления в диапазоне 200 Ом–2k Oм аппарат медленно уменьшает значения на индикаторе | Неисправность C3 0.1 mF | Заменить деталь |
| Сильно занижен замер напряжений близких к 750 В AC и 1000 В AC | Пробой C6 0.1 mf | -//- |
| При определении сопротивлений в диапазоне 200 Ом–2 kOм аппарат медленно увеличивает значения на индикаторе | Неисправность C5 0.1 mF | -//- |
| Плывут показания до 40 ед. при замере вольтажа переменного тока | Потеря емкости C3 0.1 mF | -//- |
| Проба сопротивления дает «0» на индикаторе, или непонятные показания | Вышел из строя транзистор q1 (9014) | -//- |
| Замера тока зашкаливает | Проблема в резисторах R7 9 Ом и R8 1 Ом | -//- |
| Переключение полярности щупов выдает разные значения на индикаторе на неизменной линии | Проблемы с обвязкой, или самой микросхемой 7106. Первоначально проверить конденсатор на выходе 27 чипа и связующий 33 с 34. | -//- |
| При накоротко замкнутых щупах, в режиме пробы напряжения, показания отличаются от «0», в нескольких разрядах | «умер» конденсатор между ножками 33 и 34 микросхемы 7106 | -//- |
| Любое измерение выдает единицу на индикаторе | Возможен выход из строя микросхемы АЦП. Проверяется напряжение между ножками 1 и 32. У нормального чипа ток там должен быть равен 3 В. | Замена АЦП |
Подводя итог
Многофункциональные аппараты, заменяющие собой амперметр, вольтметр, омметр достаточно широко распространены и востребованы специалистами, занимающимся ремонтом, настройкой, или проектированием электронных схем. В статье описана одна из часто встречающихся серий подобных устройств — М838, включая мультиметр IEK. Тестеры представленного класса, достаточно недороги, надежны, пригодны к ремонту в случае форс-мажорных обстоятельств, обеспечивают нужную точность измерений.
Отзыв: Мультиметр Mastech MAS838 — Покупал «на всякий случай», а теперь без него «как без рук».
Всё. Взял.
Дома проверил напругу во всех розетках, аккумулятор при работающем и заглушенным двигателе, проверил температуру двигателя в разных местах (есть и такое приспособление у данного чудо прибора), проверил запасные лампочки и предохранители — всё работает. Даже сопротивление своего тела измерил ��
Когда наигрался — положил его в коробочку и убрал. Но не на долго. Решил проверить усилок, который давно лежал сгоревший в кладовке. Взял прибор и без труда выявил неисправность. Чувство самовосхваления заполнило моё довольное тело.
Дальше ожил старый ламповый телевизор, электромясорубка, заиграла детская «ионика».
Теперь о самом тестере. Весьма удобный прибор. Удобно ложиться в руку и помещается в любой карман. При работе в местах, где прибор положить некуда я засовываю его под резинку рукава рабочей одежды (клемы щупов расположены так, что от не выпадет от туда).
ЖК дисплей с большими цифрами, не надо вглядываться. Поставил подальше, чтоб не мешал, и всё прекрасно видно.
Сам прибор находится в футляре с ножкой, что позволяет разместить его удобно для считывания.
Все функции обозначены на реле переключений режимов. Всё понятно и каждый режим разделён цветом, ошибиться не возможно. (замер переменного напряжения, замер постоянного напряжения, замер силы тока, сопротивление, прозвон диодов и обнаружение обрыва проводника (звуковой сигнал), измерение температуры.)
Похожие публикации:
- Blp727 oppo какая модель
- Что является источником энергии
- Hc 05 new version чем отличается
- Как на 16рь поставить дросселя
Мультиметр Mastech MAS838. Обзор
Мультиметр является незаменимым помощником не только в профессиональной деятельности, но и в быту. Пользоваться основными функциями такого устройства умеют практически все. Мультиметр способен с минимальными погрешностями измерить постоянный или переменный ток, температуру, прозвонить электрическую цепь на предмет разрыва и т.д. На сегодняшний день мультиметров на рынке числится огромное множество и все они отличаются по своему функционалу, точности измерений, стоимости и даже дизайну. Сегодняшний обзор будет посвящен отличному мультиметру от компании Mastech модели MAS838, который вобрал в себя самые нужные функции.
Введение
О существовании такого устройства, как мультиметр я знал очень давно, но лично никогда не брал его в руки, и даже не имел представления, как им пользоваться. В принципе, оно мне и не нужно было, ведь дома и на работе все электроприборы у меня функционирует отлично и никогда не было проблем с какими то перебоями, поломками электроники и т.д. Всякие мелкие работы, на примере замены розетки, монтажа кабелей для освещения, подключения напрямую к сети каких либо приборов — типа кондиционера я всегда выполнял не задумываясь.
Интересоваться мультиметром я стал буквально на днях, когда в доме сильно упало напряжение — и это впервые за мою жизнь, для меня было шоком, что микроволновая печь перестала греть по вечерам, когда все соседи находятся дома. А раз время ближе к зиме, и уже не жарко как летом, то все пользуются нагревательными приборами. Это сильно повлияло на общую мощность электричества в сети и мне стало интересно сколько же все таки в среднем теперь вольт в розетках.
Естественно, я догадывался каким прибором можно самостоятельно измерить все показания и проверить целостность проводов и напряжения в сети — это мультиметром. Все таки, до последнего я тешил себя мыслью, что, возможно у меня проблемы с проводкой, а общее состояние сети в норме как и раньше. Приобретя мультиметр, сделав все необходимые замеры, я все таки пришел к выводу, что нужно жаловаться на поставщика электроэнергии, которому мы платим деньги регулярно.
p.s мультиметром я пользуюсь впервые, поэтому читая обзор и смотря видео тестов не обращайте внимания на какие то недочеты, т.к в этом деле я пока что новичок. Все что связано с электричеством — это большая черная дыра в моем сознании, я старательно избегал всей этой сферы с раннего детства, когда меня ударило током на уроках трудов.
Описание модели
Мультиметр Mastech MAS838 относится к классу бюджетных измерительных приборов, предназначенных для бытового домашнего использования. Высокоточные показатели датчиков имеют низкую погрешность, которая составляет всего 0.5%, что не так существенно для замеров высокого напряжения в сети. Прибор способен измерить постоянный или переменный ток до 600 вольт.
Благодаря большому и яркому черно-белому дисплею все показания видны на большом расстоянии, что весьма удобно при длительных работах, когда все данные нужно записывать в блокнот. Возле дисплея имеется кнопка HOLD для сохранения последних данных.
p.s кнопка записи HOLD имеет два положения: во время включения она немного западает, а во время отключения возвращается в исходное положение. Работает она только после того, как щупы имеют прямой контакт с проводами или элементами плат. Сделано это для того, чтобы цифры на дисплее не «бегали» и выставились точные данные. Для того, чтобы сделать запись нужно умудриться одной рукой держать щупы, и, дождавшись точного замера, уже жать на кнопку HOLD для сохранения.
Выбор режимов измерения и переключения осуществляется при помощи поворотного механизма с удобной рукоятью. Все режимы подписаны соответственно. Для удобства, блок управления разделен на несколько частей: левая верхняя сторона для замеров постоянного напряжения, где цифры помечены прямой линией, а правая верхняя сторона для замеров переменного напряжения с кривой линией. Так же на правой стороне есть основные режимы — это замеры температуры и режим прозвона. Дополнительные измерения сопротивления, ампераж и т.д
В нижней части корпуса мультиметра находятся гнезда для подключения щупов.
p.s черный щуп всегда подключается в гнездо под названием COM, независимо от модели прибора, цвета, расположения гнезд на корпусе.

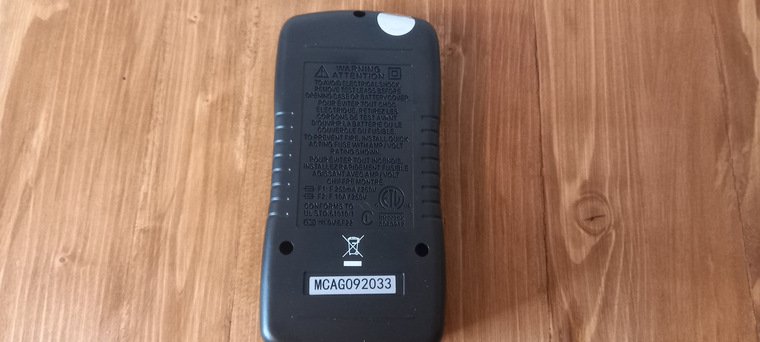

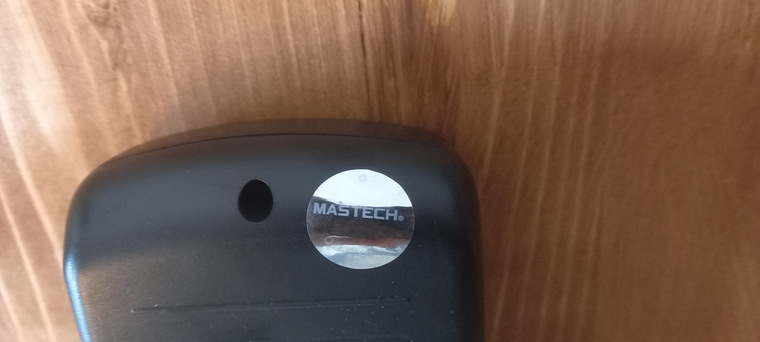

На задней части корпуса имеется съемная крышка с фирменной голографической наклейкой Mastech.
Крышка, как и основной корпус мультиметра, выполнена из ударопрочного термостойкого пластика. Под крышкой дополнительно наклеена прокладка для уплотнения батареи.
Для того, чтобы открутить болты потребуется маленькая отвертка. Обычно бывают наборы с насадками для подобной электроники.
p.s болты посажены достаточно глубоко, поэтому не рекомендую пытаться откручивать отверткой не по размеру или по типу резьбы, согласно типоразмеру болтов, во избежании срыва резьбы, и дальнейшей невозможности открыть крышку. Сам не понял, что сказал, но вроде смысл понятен.
Питание мультиметра осуществляется благодаря 9-ти вольтовой батареи по типу Крона.
p.s батарея идет в комплекте и уже заранее установлена. В моем случае стоит крона от компании GP, хорошая батарея. В одном из комментариев я прочитал, что батареи не было установлено, что очень редко бывает. Поэтому перед покупкой все таки лучше убедиться что батарея есть.
Для измерительных работ к мультиметру в комплекте прилагается набор щупов.
Щупы для измерительных работ по электрике имеют плотную резиновую изоляцию
p.s какими бы заизолированными ни были бы щупы, перед каждой работой с высоким напряжением целесообразно проверять кабели на наличие повреждений. Это рекомендованная мера безопасности во избежании удара электрическим током. Так же, не рекомендуется держать щупы обеими руками во время замеров тока в розетках или проводах, чтобы не создавать через себя проводник.
Для точечных измерений, например в микросхемах, в комплекте идут специальные колпачки, которые практически полностью изолируют коннекторы, оставляя маленькую длину как у шариковых ручек. Это очень выручит во время измерений, например в платах, чтобы не задеть случайно ненужные элементы.
Так же, в комплекте идет термопара — специальный щуп для температурных измерений.
Черный коннектор вставляем в гнездо COM, а красный в крайнее правое.
На другом конце термопары имеется один элемент в виде металлического кончика.
p.s измерять таким щупом можно что угодно, в том числе и жидкости, что не маловажно в быту. В основном, используют для точечных измерений нагревательных элементов, температур процессоров, плат и т.д. Максимальная измеряемая температура составляет целых 1000 градусов по Цельсию. Измерять можно как положительные, так и отрицательные температуры. На дисплее будет отображаться точная температура, а если ниже ноля — то появится значок в виде минуса.

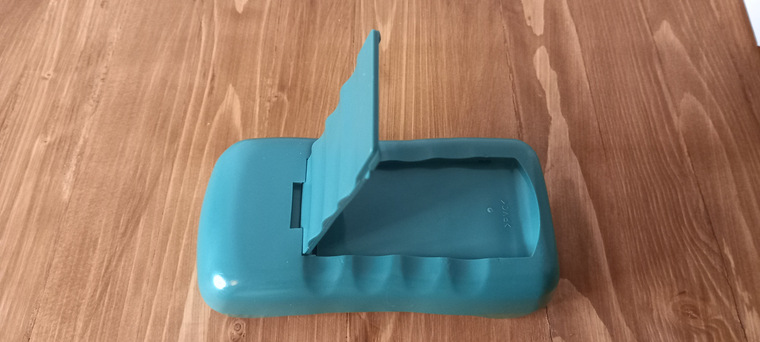

Поставляется мультиметр Mastech MAS838 в специальном плотном резиновом чехле. На задней части чехла имеется откидная ножка для установки мультиметра вертикально под углом примерно 45 градусов. Чехол выполняет противоударные функции.
p.s Немного запомнился запах чехла, точнее запаха резины, из которого он сделан. Я сперва думал, что же он напоминает — а потом дошло, из подобной резины делали различные штуки в СССР, характерный советский запах. Я родился в СССР за 2 года до развала, и не застал его толком, но, зато помню многие вещи из той эпохи, и даже их запахи. В общем, немного даже поностальгировал.

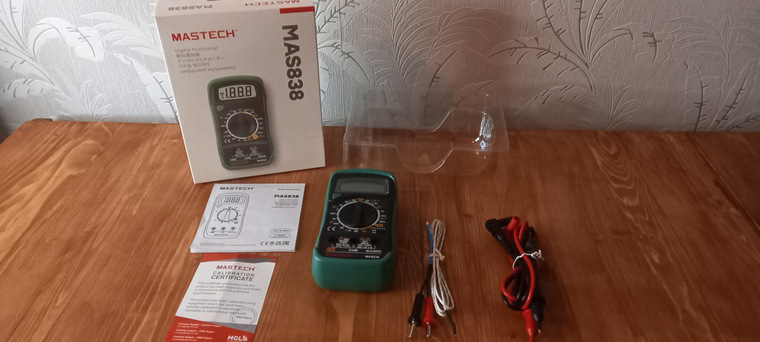

Комплектация
В комплектацию мультиметра Mastech MAS838 входят:
— Мультиметр
— Термопара
— Батарея 9 вольт Крона
— Колпачки
— Чехол
— Документация

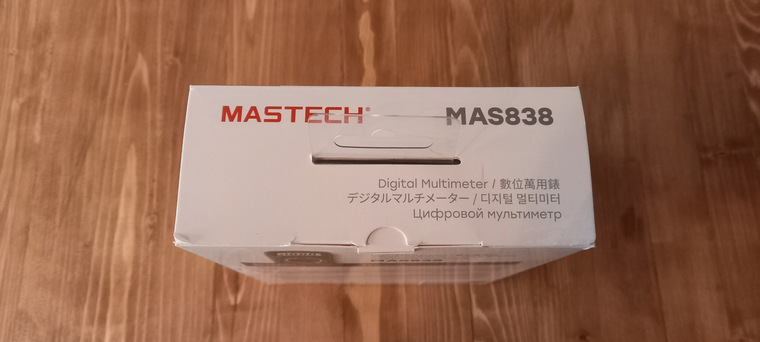

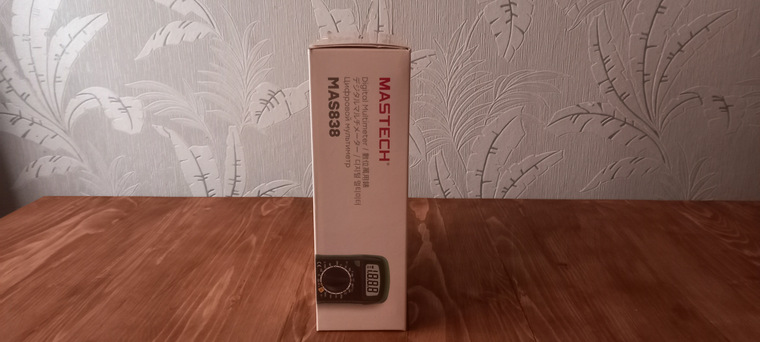

Поставляется мультиметр в фирменной коробке с логотипом компании Mastech MAS838
Все комплектующие дополнительно укомплектованы в прозрачный пластиковый контейнер.
Сертификат качества и надежности
Спецификация и характеристики
Наглядная и удобная инструкция по измерениям. Собственно ей я и пользуюсь.
Характеристики
-Проверка целостности цепи
Коэффициент усиления транзисторов h21
— ток постоянный (A-)
— напряжение постоянное (U-)
— напряжение переменное (U~)
батарейка 9 вольт, по типу крона
чехол, термопара, щупы, документация
31 мм/ 69 мм/ 138 мм
Видеообзор и распаковка
Видеообзор, обо всем по немногу
Распаковка
Демонстрация
Тесты
1-й тест. Прозваниваем провод и проверяем есть ли разрыв.
2-й тест. Режим проверки постоянного тока. Самый простой пример — замерить вольтаж батареек.

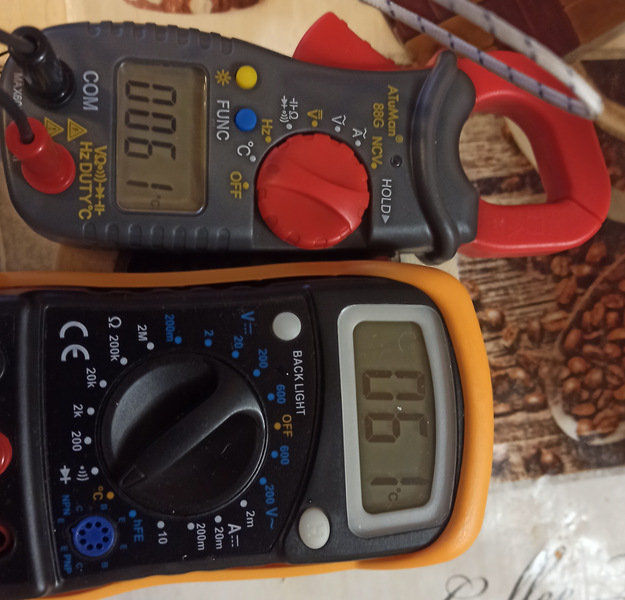

3-й тест. Замеры высокой и низкой температур при помощи термопары.
4 -й тест. Проверяем функцию записи — HOLD
5-й тест. Замеряем переменный ток в сети.
Плюсы и минусы
Точные измерения — минимальная погрешность 0.5 %, судя по отзывам пользователей, и не только на сайте DNS, мультиметр измеряет достаточно точно, соответствует Российским стандартам.
Удобный переключатель — не тугой, удобно держать за ручку, что дает преимущество перед моделями с плоским барабаном.
Яркие обозначения режимов — хороший контраст белого и черного, сразу видно в каком положении находится переключатель. Кстати, он полностью соответствует расположению обозначений, я читал, что на дешевых китайских мультиметрах периодически вообще не понятно в каком положении находится переключатель.
Качественные щупы — изоляция очень плотная, дополнительно имеются колпачки.
Есть измеритель температуры — отличная функция, очень полезная в быту и не только. Отличный измеряемый диапазон от -20 до 1000 градусов по Цельсию. Термопара идет в комплекте.
Максимальное рабочее напряжение до 600 В — это отличный запас, если мультиметр использовать дома, не нужно переживать, что прибор выйдет из строя при перегрузке сети. Конечно же, для работы с высоковольтными элементами нужна техника помощнее.
Режим записи памяти — отличная функция для длительной работы, когда нужно записывать точные показания.
Чехол в комплекте — не у всех моделей есть чехол, не нужно дополнительно докупать.
Низкая цена — не дорогой и доступный мультиметр, судя по отзывам достаточно точный и надежный, нет конкурентов в своем ценовом диапазоне.
Минусы:
Минусов пока замечено не было
Заключение
В целом покупкой доволен, теперь пробудился интерес к электрике, которого раньше не было. Мультиметр за 2 дня пользования уже помог мне разобраться с некоторыми задачами. Хотя я и новичок в этом деле, с таким мультиметром я осваиваюсь достаточно быстро. Удобная дополнительная инструкция, с наглядными примерами видов замеров выручает, а что касаемо каких — либо особенных измерений, то это дело практики и опыта, которые приходят со временем. К покупке однозначно рекомендую!

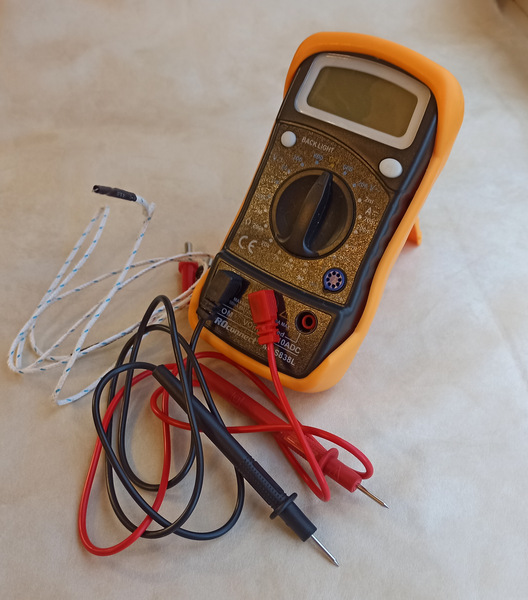

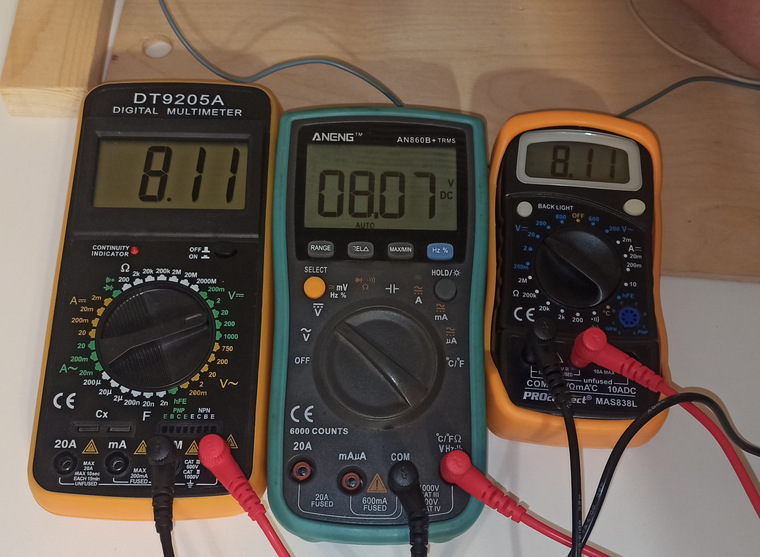

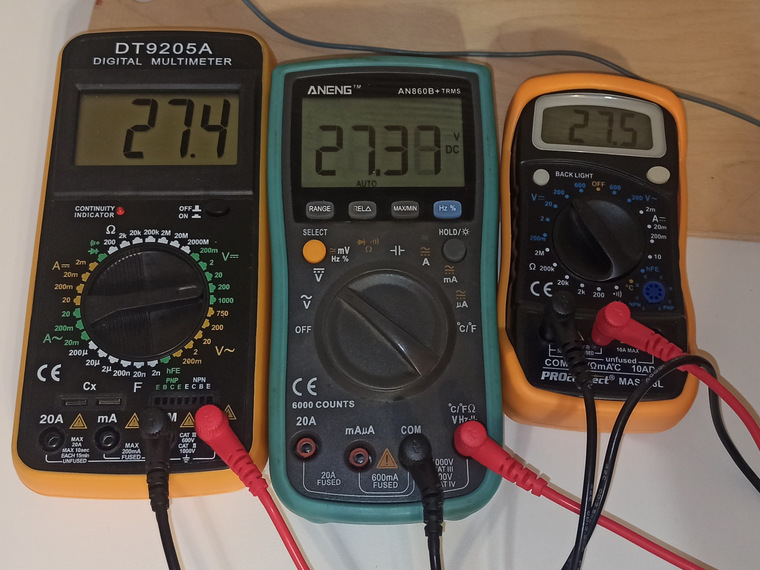

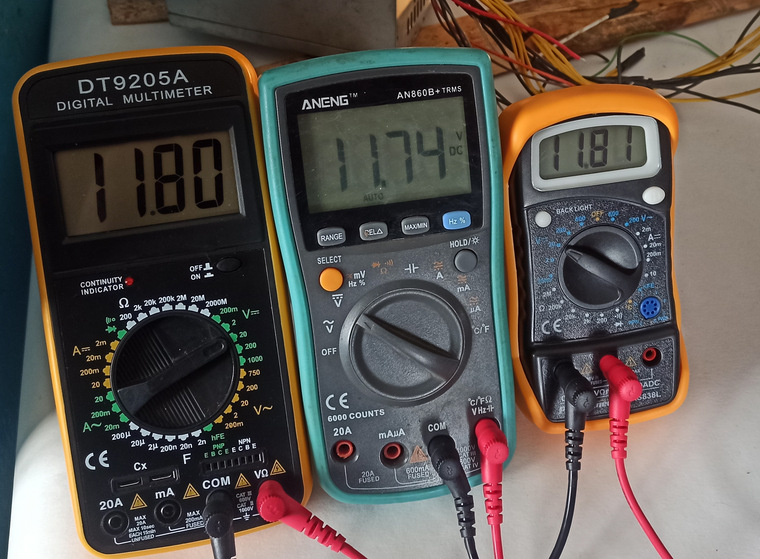

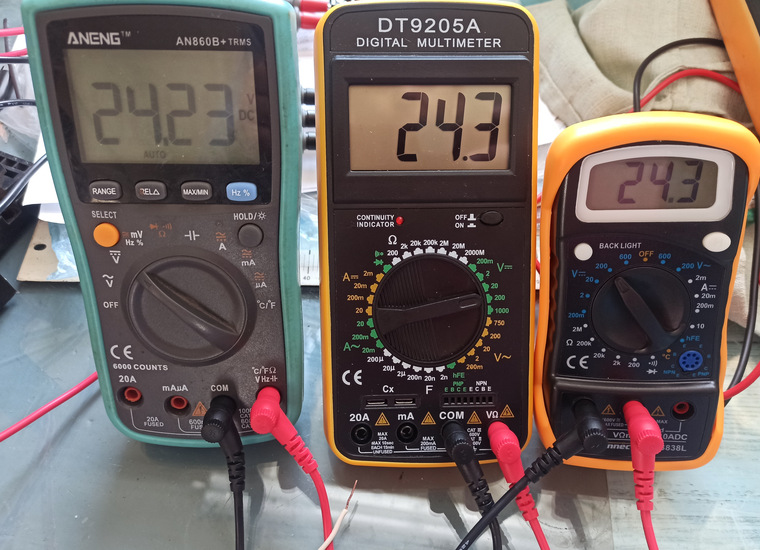

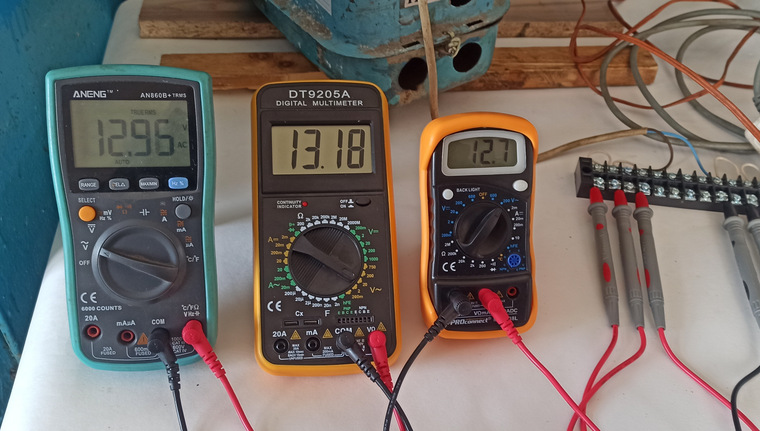

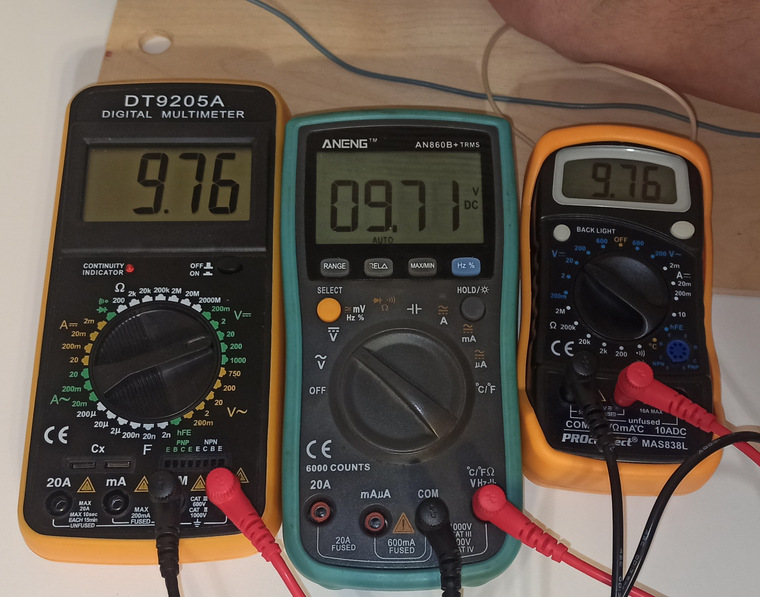

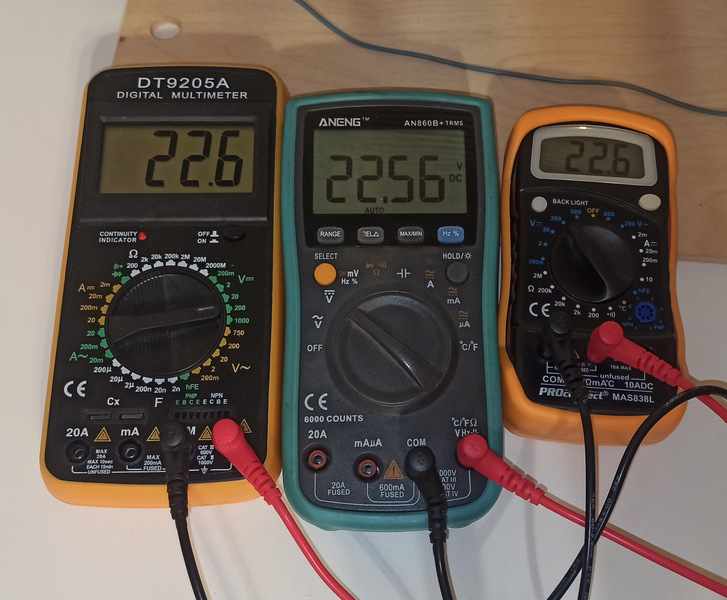

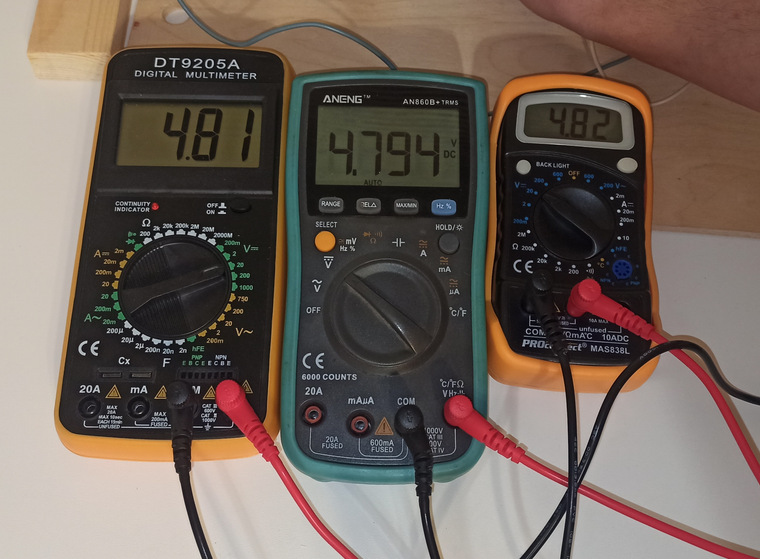

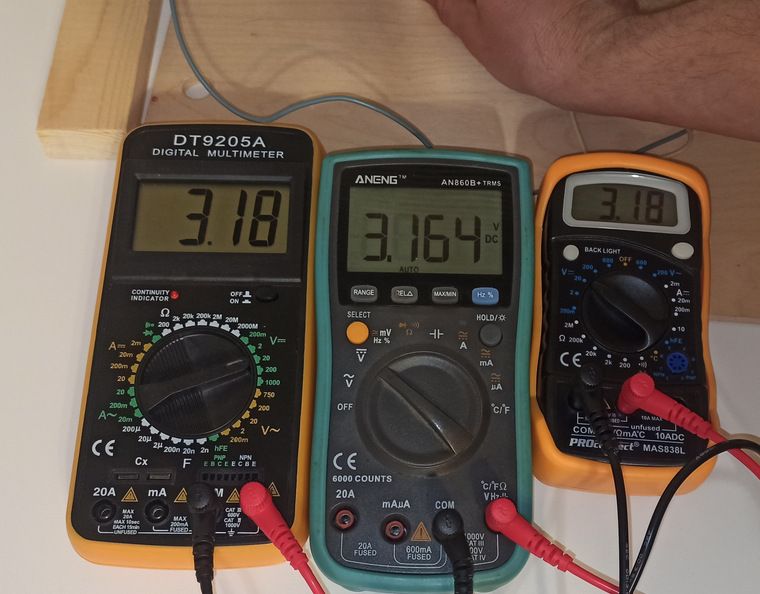

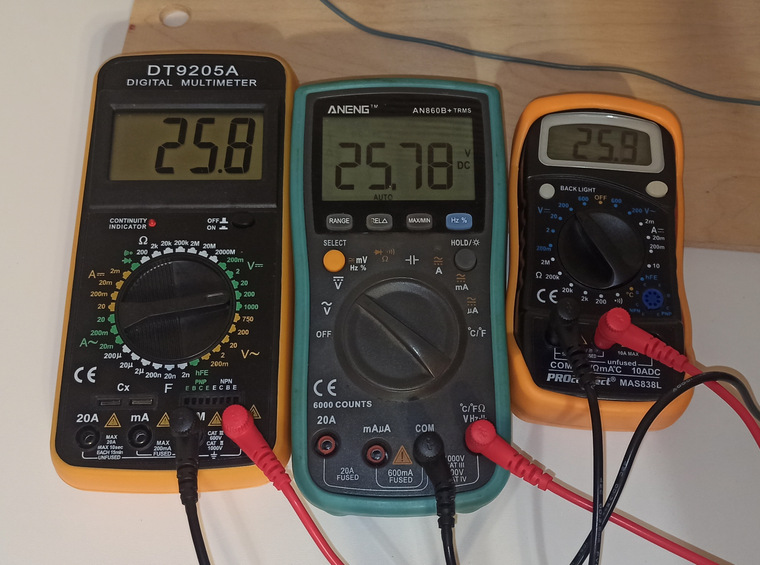

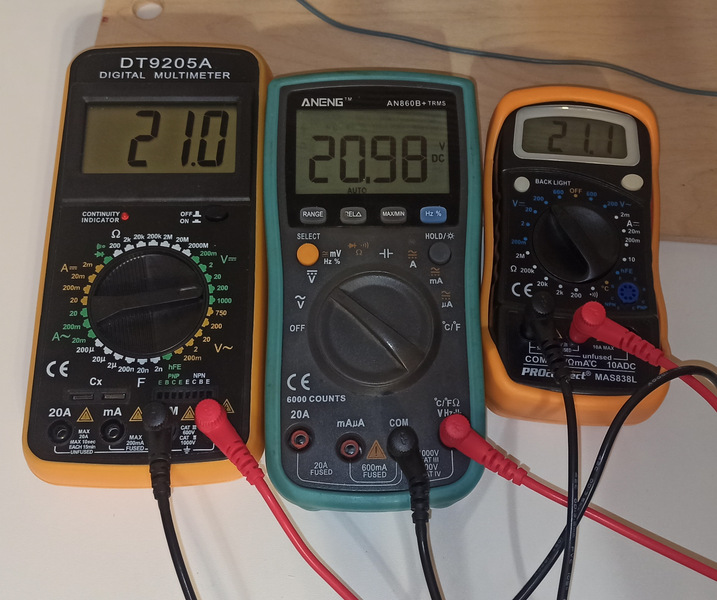

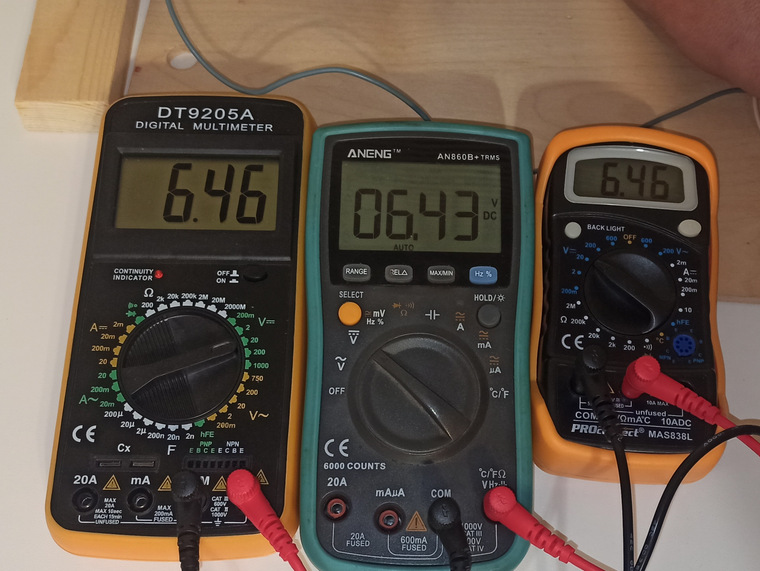

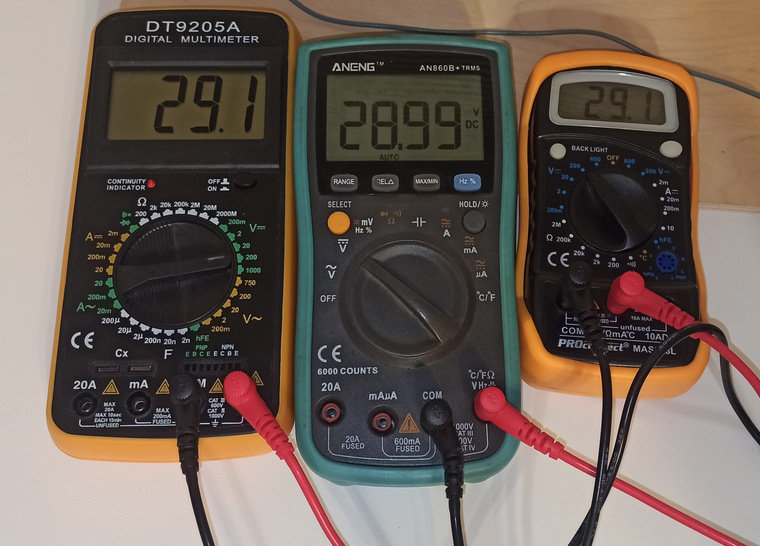

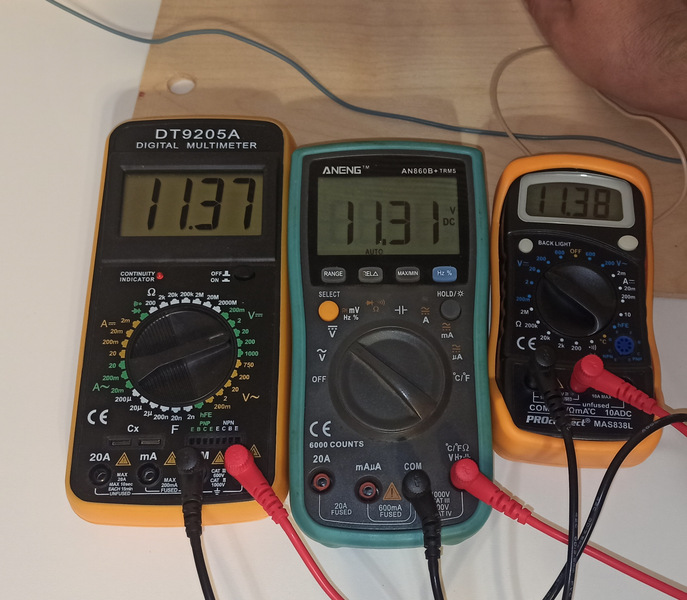

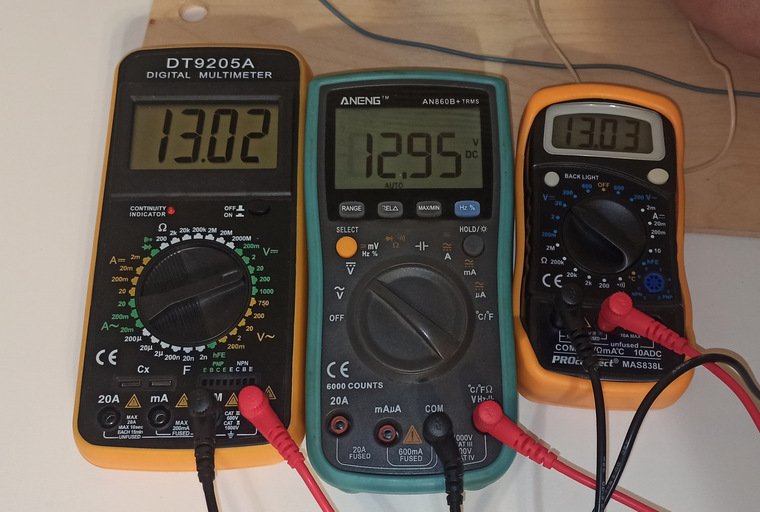

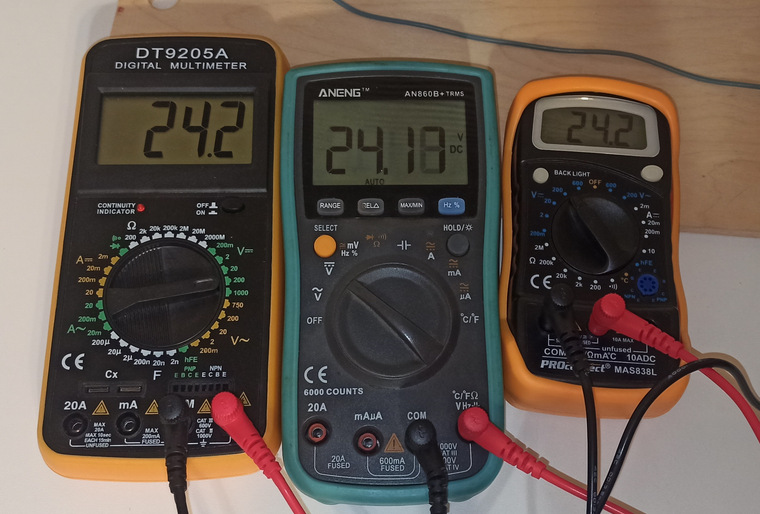

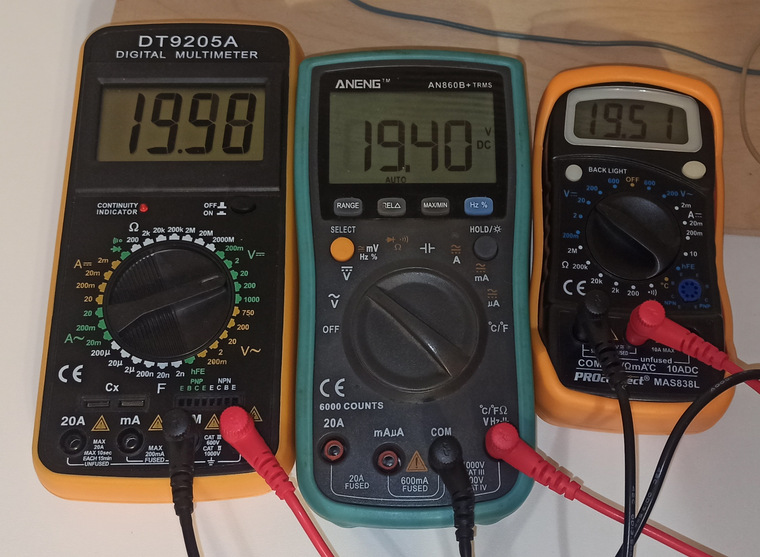

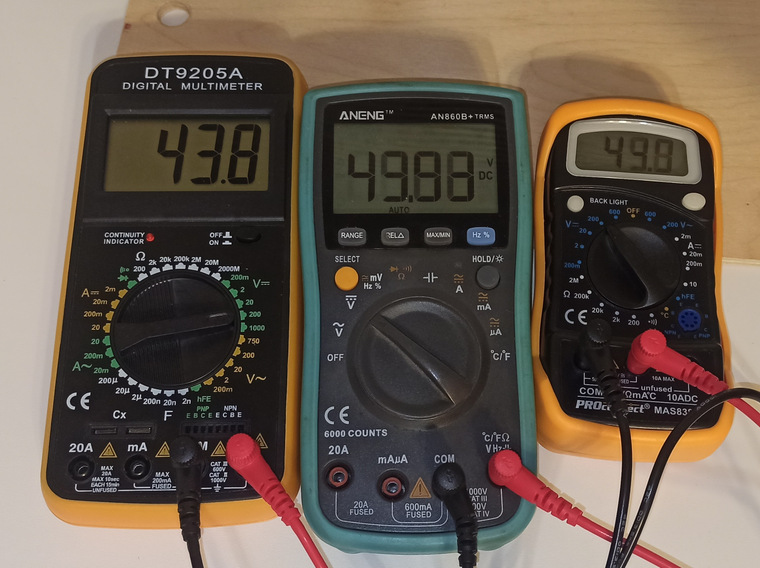

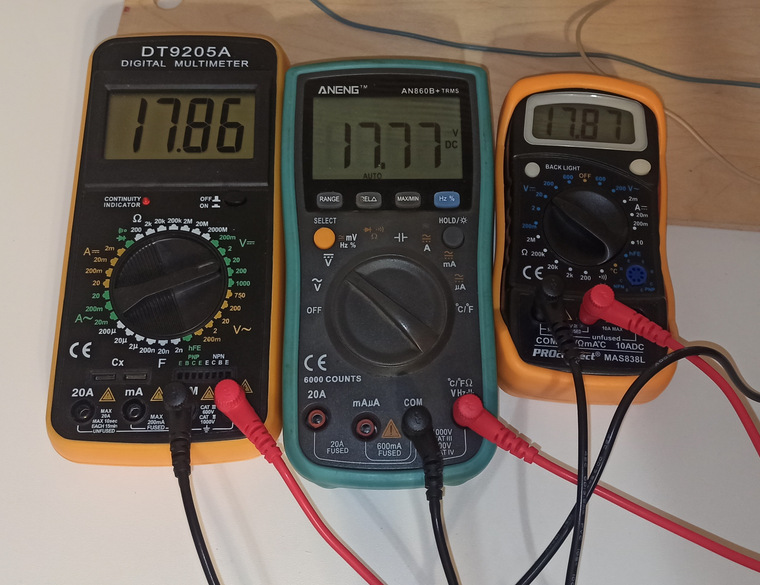

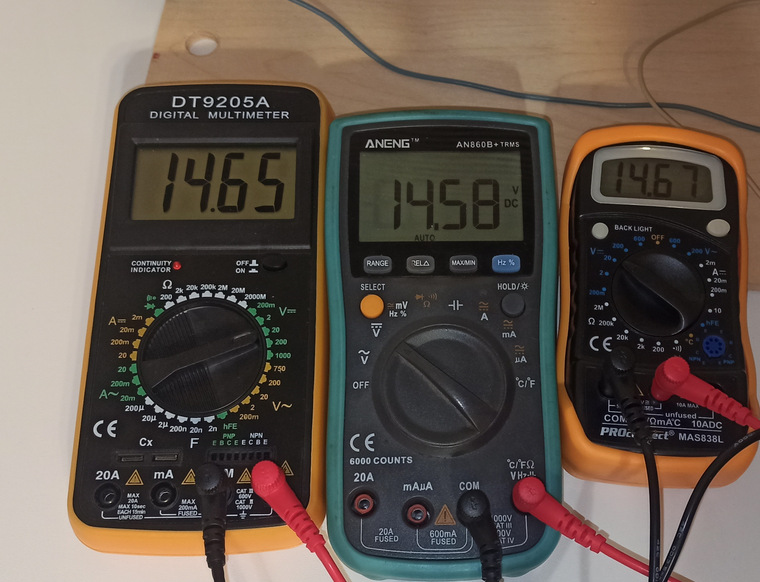

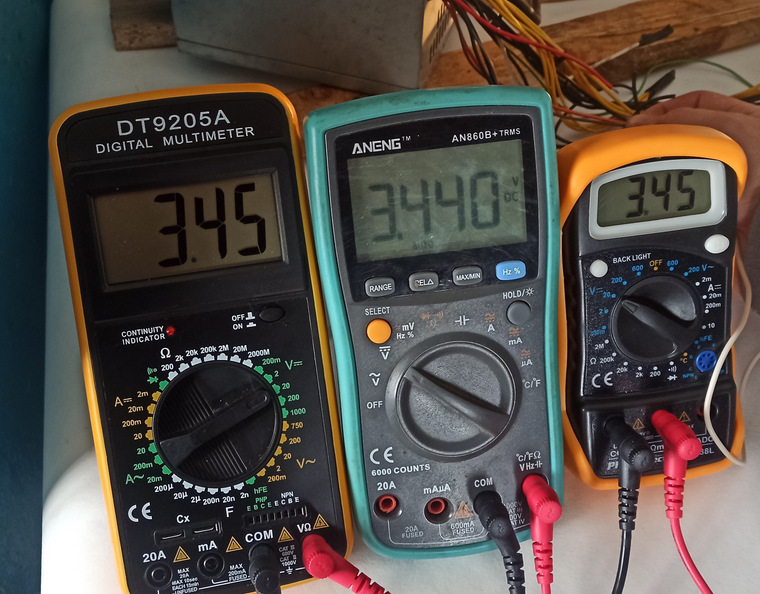

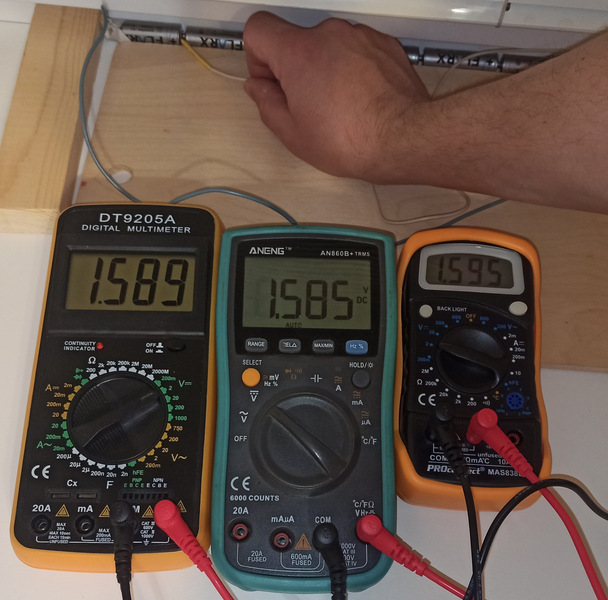

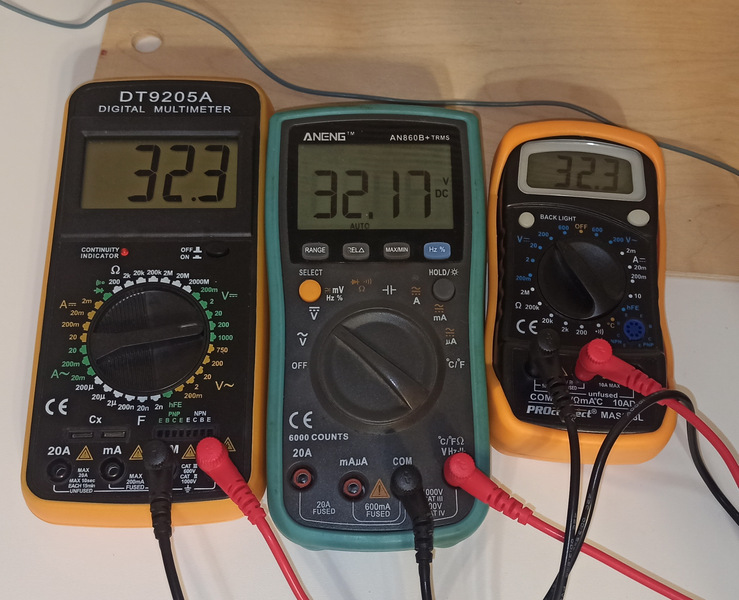

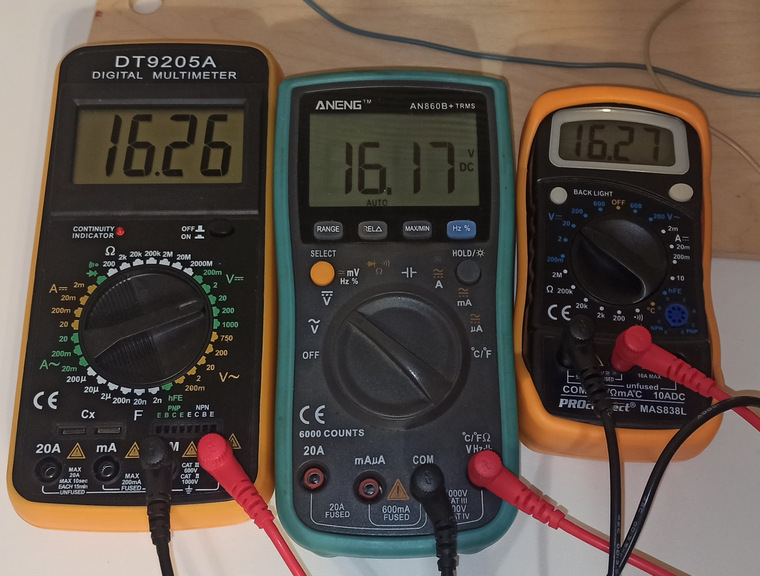

Обзор и тест мультиметра Proconnect MAS838L
Мультиметр является одним из самых распространенных измерительных инструментов, который отличаются не только по цене, но и по характеристикам. В данном обзоре рассмотрим мультиметр Proconnect MAS838L, который сочетает в себе большой ряд полезных функций и имеет небольшую стоимость и привлекательный вид.
Технические характеристики
- Выбор диапазона ручной
- Измерение сопротивления
- Проверка транзисторов
- Измерение напряжения постоянного тока
- Измерение напряжения переменного тока
- Измерение постоянного тока

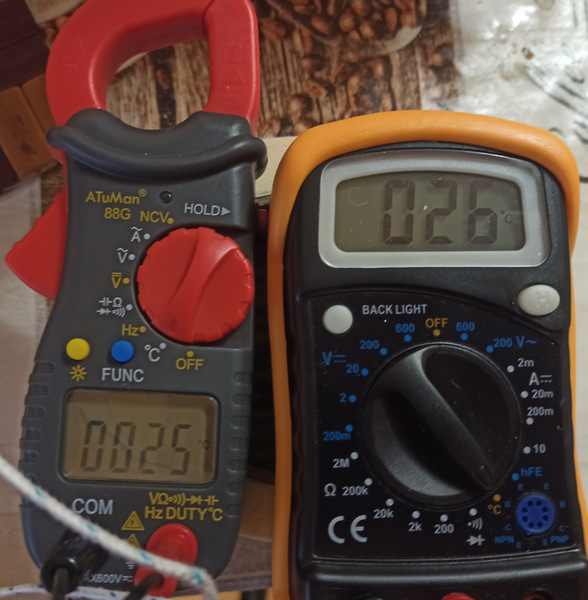

- Измерение температуры
- Тестирование диодов
- Прозвонка цепи
- Питание от 9 В батарейки типа «крона»
- Индикатор разряда батареи
- Категория безопасности CAT II
- Рабочая температура от 0 С° до 40 С°
- Запись измерений
- ЛЭД подсветка дисплея
Комплектация
Прибор поставляется в плотно запаянном прозрачном блистере из пластика
Батарейка крона 9 В
Защитный чехол изготовленный из резины желтого цвета, с задней стороны чехла установлена подставка для установки прибора под наклоном
Руководство пользователя в черно-белой печати

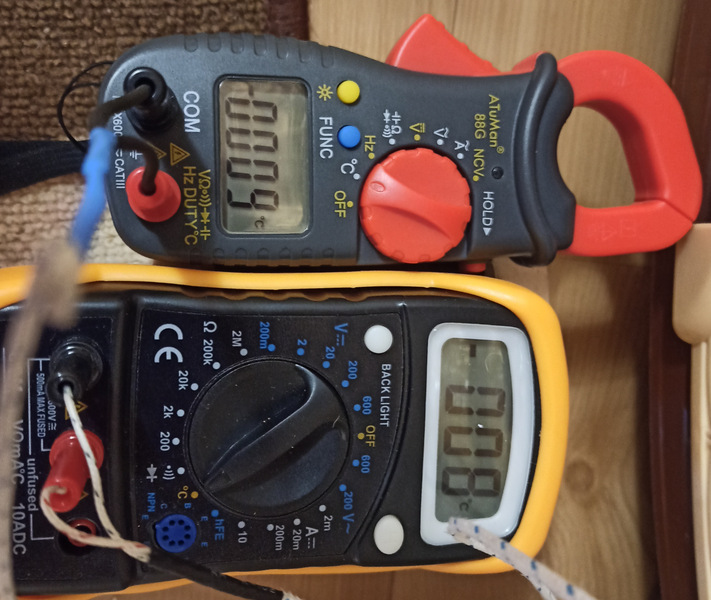

Термопара для измерения температуры с длинной провода 91 см. Качество изготовления выглядит неплохо.
Комплект измерительных щупов, которые визуально имеют не самое лучшее качество. На щупах есть указание, что можно использовать для измерения напряжения до 1000 В. Длина провода каждого щупа составляет 63 см
Мультиметр Proconnect MAS838L
Лицевая сторона прибора

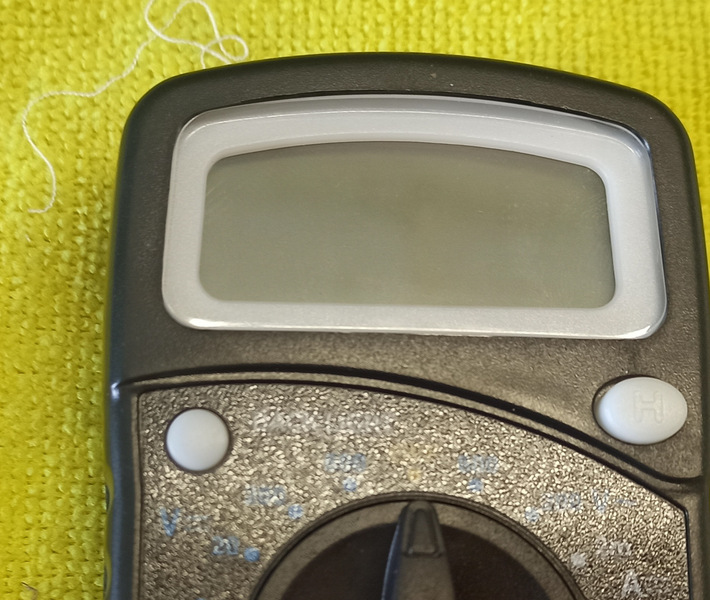

На лицевой стороне мультиметра в верхней части расположился ЖК дисплей 31/2 рядный, 7- сегментный. Габариты ЖК следующие 45 мм х15 мм
С правой стороны под дисплеем расположилась кнопка HOLD, которая отвечает за запись измеренного параметра, а с левой стороны под дисплеем расположилась кнопка подсветки
По центру корпуса мультиметра расположился селектор(поворотный переключатель), который используется для выбора диапазона измерения и функции, а также для включения/выключения прибора. Селектор имеет 20 положений.
Вокруг селектора нанесены обозначения, отвечающие за тот или иной диапазон и выбор режима. Цвета режимов друг от друга отличаются, это было сделано для лучшего визуального восприятия, но цвета бледноваты особенно синий цвет.

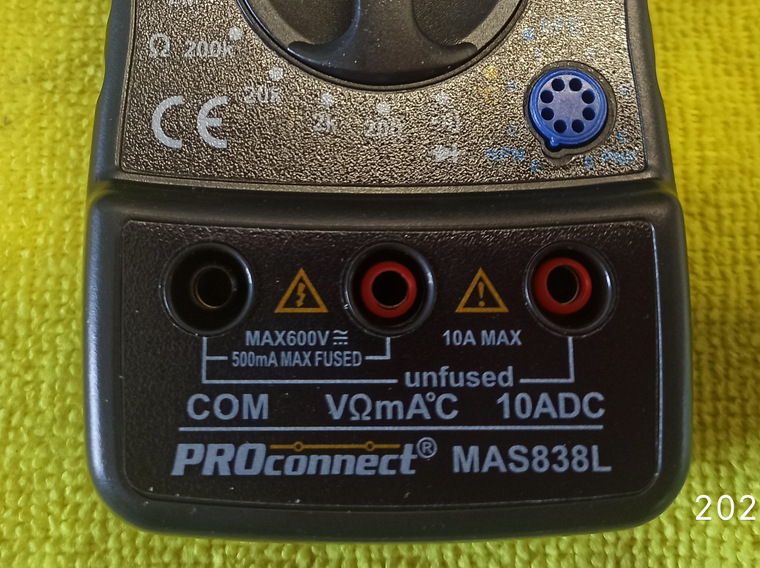

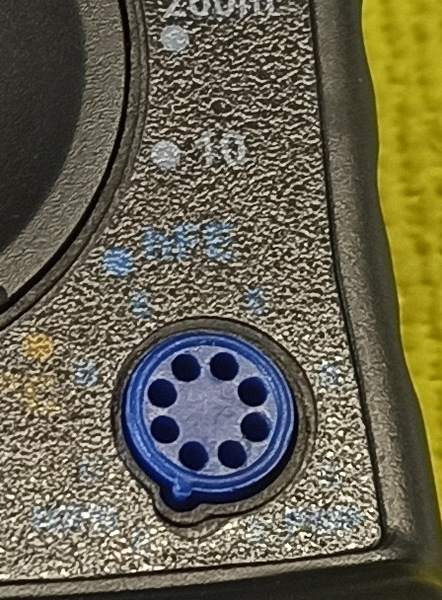

С правой стороны под селектором предусмотрено гнездо для проверки транзисторов.
в нижней части лицевой стороны прибора расположилось 3 разъема для подключения щупов и термопары который выстроились в ряд.
Установка и замена батарейки
Для установки или замены элемента питания требуется открутить два винта с обратной стороны корпуса мультиметра. Корпус разбирается на две части. Внутри мы видим защитный предохранитель, место для батарейки. Визуально плата выглядит качественной, все элементы хорошо пропаяны и нечего не болтается.
Измерение напряжения постоянного тока
Режим измерения постоянного напряжения имеет 5 диапазонов
| Диапазон | Точность |
| 200 мВ | ±(0,5% показания прибора +3D) |
| 2 В | ±(0,8% показания прибора +5D) |
| 20 В | |
| 200 В | |
| 600 В | ±(1,0% показания прибора +5D) |
Для измерения постоянного напряжения выставляем селектор в нужный режим и диапазон, если заранее не известно напряжение, то выбираем максимально доступный предел (диапазон) измерения.
Для проверки точности измерения постоянного напряжения проведем ряд пробных замеров с использованием других мультиметров, с которыми мы сравним точность показания измерений. В данном случае мультиметры нельзя считать эталонными, но все же среднее значение мы увидим.
Изначально проведем замер пальчиковых батареек типа размера АА, напряжение которых указано как 1,5 В, но когда они новые то без нагрузки напряжение чуть выше.

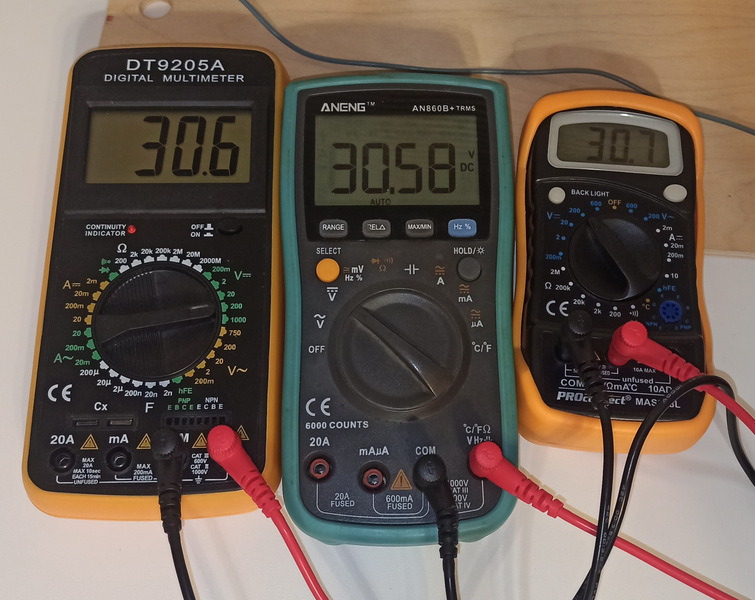

Будем постепенно увеличивать количество батареек, так как при последовательном подключение напряжение всех элементов складывается и таким образом постараемся захватить большой диапазон.
1 элемент питания
2 элемента питания
3 элемента питания
4 элемента питания
5 элементов питания
6 элементов питания
7 элементов питания
8 элементов питания
9 элементов питания
10 элементов питания
11 элементов питания
12 элементов питания
13 элементов питания
14 элементов питания
15 элементов питания
16 элементов питания
17 элементов питания
18 элементов питания
19 элементов питания
20 элементов питания
20 новых батареек и несколько старых.
Замер напряжения аккумулятора от 12 В шуруповерта
Замер напряжения аккумулятора от 16 В шуруповерта
Замер напряжения с компьютерного блока питания, тут мы можем замерить несколько напряжений основное 3,3 В между черным и оранжевым проводом

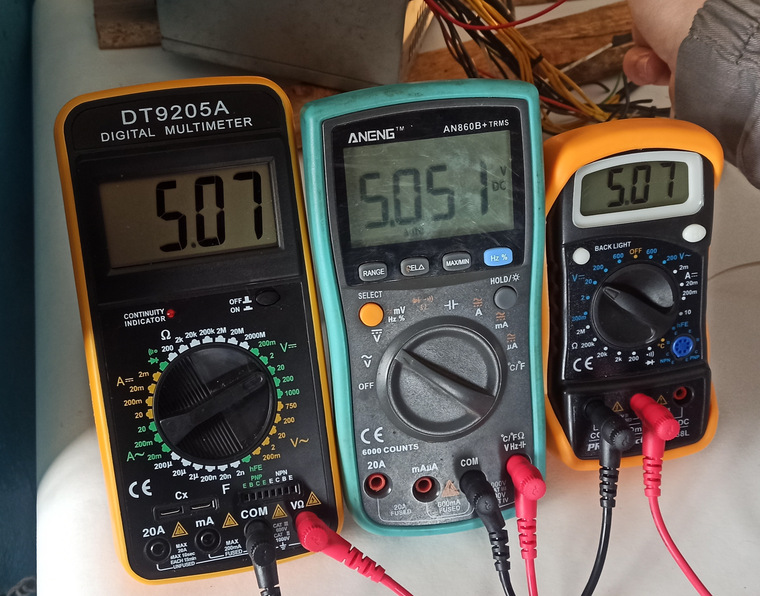

Напряжение 5 В между черным и красным проводом
Напряжение 12 В между черным и желтым проводом
Замер 24 В с понижающего трансформатора с установленным туда диодным мостом для получения постоянного напряжения
Измерение напряжения переменного тока
Для замера переменного напряжения в мультиметре предусмотрено всего 2 диапазона, но этого вполне достаточно, так как максимально измеряемое напряжение 600 В которого вполне достаточно для измерения переменного напряжения
| Диапазон | Точность |
| 200 В | ±(2,0% показания прибора +10 D) |
| 600 В |
Точность измерения переменного напряжения проверим по такому же принципу как и постоянное, задействуем несколько мультиметров с которыми мы сравним показания.
Проверим прибор на измерение 12 В для этого мы использовали понижающий трансформатор 220/12 В

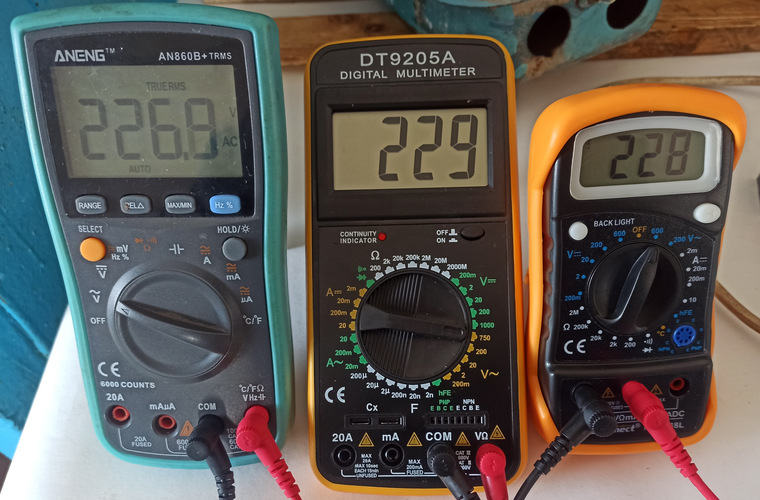

Замер напряжения 220 В производился в обыкновенной сети которая проходит у каждого дома.
Замер 380 В был произведен из 3-х фазной сети между фазами.
Замер сопротивления
Режим измерения сопротивления имеет 5 диапазонов
| Диапазон | Точность |
| 200 Ом | ±(1,0% показателя прибора +10 D) |
| 2 кОм | ±(1,0% показателя прибора +4 D) |
| 20 кОм | |
| 200 кОм | |
| 2 МОм |
Для проверки точности измерения сопротивлений были задействованы резисторы с разными номиналами.
Замер резистора номиналом 56 Ом ±5% показал следующий результат 57,0 Ом
Замер резистора номиналом 68 Ом ±5% показал следующий результат 68,0 Ом
Замер резистора номиналом 75 Ом ±5% показал следующий результат 74,7 Ом
Замер резистора номиналом 82 Ом ±5% показал следующий результат 84,7 Ом
Замер резистора номиналом 91 Ом ±5% показал следующий результат 87,5 Ом
Замер резистора номиналом 180 Ом ±5% показал следующий результат 186,6 Ом
Замер резистора номиналом 300 Ом ±5% показал следующий результат 0,306 кОм
Замер резистора номиналом 1 кОм ±5% показал следующий результат 1,0 кОм
Замер резистора номиналом 1,2 кОм ±5% показал следующий результат 1,152 кОм
Замер резистора номиналом 1,8 кОм ±5% показал следующий результат 1,772 кОм
Замер резистора номиналом 5,1 кОм ±5% показал следующий результат 5,06 кОм
Замер резистора номиналом 8,212 кОм ±5% показал следующий результат 8,37 кОм
Замер резистора номиналом 16 кОм ±5% показал следующий результат 16,12 кОм
Замер резистора номиналом 22 кОм ±5% показал следующий результат 21,9 кОм
Замер резистора номиналом 100 кОм ±5% показал следующий результат 97,7 кОм
Замер резистора номиналом 300 кОм ±5% показал следующий результат 0,299 МОм
Замер резистора номиналом 510 кОм ±5% показал следующий результат 0,511 МОм
Замер резистора номиналом 1 МОм ±5% показал следующий результат 1,053 МОм
Замер резистора номиналом 2 МОм ±5% показал следующий результат 1,951 МОм
Измерение постоянного тока
измерение постоянного тока имеет 4 диапазонов
| Диапазон | Точность |
| 2 мА | ±(1,8% показания прибора +2 D) |
| 20 мА | |
| 200 мА | ±(2,0% показания прибора +2 D) |
| 10 А | ±(2,0% показания прибора +10 D) |
Для проверки измерения тока мы использовали Proconnect MAS838L и еще 1 мультиметр которыми было одновременно замерен ток. В качестве нагрузки была использована лампочка на 12 В мощностью в 40 Вт подключенная к блоку питания от ПК.
Тест диодов
Выставляем селектор в положение проверки диодов
Подключаем черный щуп к катоду, а красный щуп к аноду испытуемого диода. Дисплей покажет приблизительное падение напряжение на диоде при протекании через него прямого тока. При обратном подключение прибор покажет 1
В этом же режиме можно проверит работоспособность небольших светодиодов. Подключив красный щуп к положительному контакту светодиода, а черный к отрицательному, светодиод начнет тускло светится.
Прозвонка цепи
Подсоединив щупы к 2-ум точкам измеряемого участка цепи на дисплее отобразится сопротивление, в случае если сопротивление будет ниже 30 Ом ± 20 Ом, раздастся звуковой сигнал зуммера.
Измерение температуры
Заявленный температурный диапазон от -40 С° до + 1370 С°
Для проверки измерения температуры мы для сравнения показаний задействовали еще один прибор с такой возможностью который ранее уже проверялся на точность другими методами. Замер температуры в морозильной камере
Замер температуры воды остывшей при комнатной температуре
Замер температуры нагретой воды
Плюсы
- Кнопка HOLD
- Возможность измерения температуры
- Неплохая точность измерения
- Защитная накладка с встроенной в нее подставкой
- Подсветка дисплея
- Звуковой сигнал (зуммер)
Минусы
- Нет отдельной кнопки включения/отключения прибора
- Качество комплектных щупов
- Бледные надписи вокруг селектора
Заключение
Данный мультиметр обладает вполне удобным дизайном, имеет качественную сборку и вполне точные показания измерения. Является одним из недорогих и при этом надежным на рынке. Можно рекомендовать к приобретению.
Отзыв: Мультиметр Mastech MAS838 — Надежный мультиметр
Всем привет!
Хочу написать отзыв о мультиметре Mastech MAS838.
Данным мультиметром пользуюсь уже очень давно, даже не помню, однако батарейку уже один раз менял. Поскольку я им пользуюсь только дома, то измеряю в основном напряжение постоянное и переменное, сопротивление и определяю металлосвязь. Ток измерять дома не нужно, да и все остальные функции ни разу не приходилось.
Мультиметр имеет стандартный для своего рода вид.
Имеется переключающий бегунок для изменения вида измерений и диапазона, им же происходит и отключение мультиметра. Возле напряжений 200-600 В и постоянного, и переменного, указан знак опасности поражения электрическим током (красная молния), хотя по роду деятельности я знаю, что любое напряжение бывает опасным при определенных условиях.
В нижней части расположены выводы. Средний общий, левый для измерения токов до 10 А (без предохранителя), правый для остальных измерений (с предохранителем).
Сверху в левом углу расположена кнопка Hold, которая сохраняет цифру, показываемую на экране в момент нажатия. При этом, переключением бегунка можно поменять точку, что может привести к неправильным измерениям. Хорошо, что я этой кнопкой не пользуюсь.
Как я уже написал, пришлось однажды менять батарейку. В этом мультиметре, как и в других, батарейка установлена типа «Крона 9В». Для замены батарейки необходимо снять всю заднюю крышку. Здесь же расположен предохранитель, замена которого также достаточно проста.
В целом, мультиметр показал себя с надежной стороны, измеряет все параметры достаточно точно (на работе проверял по эталонному, прошедшему поверку), погрешность составляет не более 5%, что для меня вполне приемлемо.
Рекомендую прибор к применению.
