Характеристики и эксплуатация контакторов КМИ и тепловых реле РТИ (2006)
Блок-контакты имеются в контакторах до 40 А — 1 замыкающий или 1 размыкающий, свыше 40 А — 1 замыкающий и 1 размыкающий.
2. В каком положении разрешена эксплуатация контакторов?
В вертикальном с отклонением не более ± 30о. Рабочее положение в пространстве — крепление на вертикальной плоскости выводами включающей катушки вверх как при помощи винтов, так и защелкиванием на монтажную рейку. Допускается отклонение от вертикального положения до 30о в горизонтальной плоскости.
3. Чем отличается контактор от магнитного пускателя?
Контактор — это устройство для коммутации силовых контактов электромагнитной системы. Магнитный пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.
4. Можно ли управлять контакторами КМИ и КТИ постоянным током?
Нет, так как катушка управления контакторов и магнитная система контакторов, собранная из отдельных стальных пластин, рассчитана только на переменный ток.
5. Есть ли в ассортименте торговой марки IEK реверсивные контакторы?
Реверсивные контакторы типа КМИ собираются потребителем из двух контакторов и механизма блокировки, предназначенного для исключения одновременного включения контакторов в реверсивной схеме.
Для этого необходимо заказать комплект механизма блокировки для реверсивных контакторов КМИ-10910. КМИ-23211, состоящий из двух частей:
- верхняя часть (механизм блокировки),
- нижняя фиксирующая часть (вставляется в пазы обоих контакторов для их сборки в одну конструкцию).
Или комплект механизма блокировки для реверсивных контакторов КМИ-34011.. .КМИ-49512, состоящий из трех частей:
- верхняя часть (механизм блокировки),
- нижняя поддерживающая часть (упор) вставляется в пазы фиксирующей рейки,
- фиксирующая рейка для сборки двух контакторов в одну конструкцию.
Реверсивные контакторы КТИ выпускаются заводской сборки в комплекте с механизмом блокировки, шинами и элементами крепления.
6. На какие напряжения катушек управления выпускаются контакторы КМИ?
Номинальное напряжение переменного тока включающих катушек Uс: 24, 42, 110, 230, 400, 660 В.
Пределы напряжения включающих катушек от номинального значения при tокр
- включение 0,8 – 1,1 Uc;
- отпускание 0,3 – 0, 6 Uc.
7. Что означает категория применения контакторов?
Применение по переменному току:
АС-1 — неиндуктивная или малоиндуктивная нагрузка (ТЭНы, лампы накаливания);
АС-3 — прямой пуск асинхронных электродвигателей с короткозамкнутым ротором и размыканием цепи во время нормальной работы (насосы, компрессоры, кондиционеры, лифты), при включении ток в 5-7 раз выше номинального, при отключении -ток меньше номинального;
АС-4 — торможение противовключением, толчковый режим асинхронных двигателей, отключение неподвижных или медленно вращающихся электродвигателей (подъемные краны, лебедки, печатные машины), при включении и отключении ток в 5-7 раз выше номинального.
8. Что такое пускатели со схемой звезда-треугольник?
Пускатели со схемой звезда-треугольник предназначены для пуска трехфазного двигателя в соединении звездой, обеспечения его непрерывной работы в соединении треугольником, защиты двигателя и подключенных к нему цепей от перегрузок и отключения питания двигателя.
Это техническое решение основывается на том, что в соединении звездой ток в цепи и вращающий момент двигателя примерно втрое меньше, чем в соединении треугольником. Поэтому пускатели со схемой звезда-треугольник используют, когда необходимо ограничить обусловленный пуском пиковый ток, или вращающий момент при пуске приводимого механизма.
9. Каковы пределы превышения температуры частей контакторов?
Согласно ГОСТ Р 50030.4.1 пределы превышения температуры частей контакторов над температурой окружающего воздуха составляют:
- выводы контакторов — 65оС;
- неметаллические части, которые при нормальном оперировании не доступны — 50оС;
- неметаллические части, доступные для прикосновения при оперировании, но не оперируемые рукой — 40оС;
- неметаллические элементы для ручного оперирования — 20оС.
10. Что такое условный тепловой ток?
Условный тепловой ток на открытом воздухе — это максимальное значение испытательного тока, используемого при проверке превышения температуры контакторов на открытом воздухе. Значение условного теплового тока на открытом воздухе должно превышать или быть равным номинальному рабочему току аппарата открытого исполнения в восьмичасовом режиме.
Условный тепловой ток в оболочке — указанное изготовителем значение тока, который должен использоваться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке. Этот ток не должен превышать максимальный номинальный рабочий ток аппарата закрытого исполнения в восьмичасовом режиме.
11. Что означает параметр «условный ток короткого замыкания»?
Номинальный условный ток короткого замыкания — это указанное изготовителем значение ожидаемого тока, который аппарат может удовлетворительно выдерживать в течении времени своего срабатывания в условиях испытаний, оговоренных в стандарте. Срабатывание происходит с помощью устройства для защиты от короткого замыкания, которым оснащен аппарат.
Условный ток короткого замыкания контакторов КМИ в зависимости от типоисполнения — от 1000 до 5000 А, контакторов КТИ — до 18000А при условии применения в качестве защиты от сверхтоков предохранителей c соответствующим номинальным током типа gG.
Контактор КМИ
Контактор КМИ переменного тока малогабаритный общепромышленного применения на ток нагрузки от 9 А до 95 А применяется для включения, отключения и реверсирования асинхронных электродвигателей переменного тока с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), двигателей постоянного тока, трансформаторов, осветительных сетей, различных электрических механизмов и нагрузок, а также для дистанционного управления цепями освещения, нагревательными цепями и различными нагрузками с разным уровнем индуктивной составляющей и вообще для любой омической, индуктивной и емкостной нагрузки в любых сочетаниях.
Нагрузки с высокой индуктивностью приводят к повышенному искрообразованию и ускоренному износу главных контактов контактора КМИ. Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А — две группы (замыкающую и размыкающую).
Контактор КМИ устройство и принцип работы
Принцип работы контактора КМИ заключается в использовании явления электромагнитной индукции. Магнитное поле, созданное катушкой контактора при прохождении по ней тока, создает такое же магнитное поле в магнитопроводе, намагничивает магнитопровод и при этом создается эффект притяжения между подвижной и неподвижной частью магнитопровода.
Контактор КМИ состоит из якоря и сердечника установленных в пластмассовый корпус. На сердечнике размещена катушка, которая создает магнитное поле при прохождении электрического тока через большое количество витков провода в лаковой изоляции. Магнитное поле создает в якоре магнитный поток, который, замыкаясь через магнитопровод, вызывает силу, притягивающую подвижную часть сердечника к неподвижной. При этом магнитная система замыкается и остается в замкнутом состоянии до тех пор, пока по катушке продолжает идти электрический ток.
После отключения электрического тока, магнитное поле исчезает и якорь контактора КМИ, под действием пружин, возвращается в первоначальное состояние. В результате размыкания магнитной системы, размыкаются и электрические контакты-как основные, так и дополнительные и нагрузка (двигатель, печь, трансформатор) -отключаются.
Контактор КМИ- применение
Область применения малогабаритных контакторов КМИ — управление трехфазными асинхронными двигателями переменного тока-вентиляторами, насосами, механизмами электро-приводов, а также тепловыми пушками, печами, нагревательными системами, кран-балками, станками, освещением, в системах автоматического ввода резервного питания.
Контакторы КМИ могут применяться как в стационарных условиях, так и на транспорте-железнодорожном, морском, речном, на промышленных предприятиях и в бытовых условиях.
На нашем складе постоянно широкий ассортимент различных типов контакторов. Основные наименования приведены ниже. Цена контактора КМИ зависит от размера заказа и способа оплаты.
контактор кми 22510, контактор кми 10910, контактор кми 11810,
контактор кми 11210, контактор кми 46512, контактор кми 34012,
контактор кми 23210, контактор кми 10960, контактор кми 49512,
контактор кми 22560, контактор кми 35012, контактор кми 48012,
контактор кми 11260, контактор кми 22511, контактор кми 11860,
контактор кми 10911, контактор кми 23260,
Для долгой и безаварийной работы контактора КМИ необходимо обеспечить условия работы в соответствии с техническими требованиями. Содержание пыли в помещении, влажность воздуха, температура окружающей среды должны быть в допустимых пределах на протяжении всего процесса эксплуатации.
Контактор КМИ условия эксплуатации
Контакторы КМИ не нуждаются в регулировке и техническом обслуживании при нормальных условиях эксплуатации и отсутствии аварийных ситуаций. Износ контактов зависит от величины коммутируемого тока и напряжения и индуктивности нагрузки. Чем больше величина всех этих трех параметров, тем интенсивнее происходит износ контактов контактора.
Поэтому очень важен процесс выбора величины контактора для каждого конкретного случая. Не стоит экономить и пытаться обойтись контактором меньшей величины и меньшей стоимости. Лучше выбрать контактор с величиной номинального тока и напряжения, которые превышают величину номинального тока коммутируемого двигателя.
В случае повышенного искрообразования при отключении нагрузки, необходимо найти и устранить причину до возникновения аварийной ситуации, а не ждать -когда произойдет авария. Это может быть связано с старением возвратных пружин контактора КМИ, загрязнением контактной группы, перенапряжением при отключении индуктивной нагрузки и многими другими причинами.
Появление повышенного шума- гудение контактора, обычно бывает связано с тем, что в процессе эксплуатации, в результате многочисленный циклов включения и отключения контактора, повышенной вибрации или частых циклов нагрева и остывания контактора, может произойти ослабление крепления магнитопровода магнитной системы. В этом случае необходимо произвести осмотр, проверить крепежные винты и затянуть их дополнительно при необходимости.
Второй причиной повышенного шума может быть неполное замыкание магнитной системы из-за попадания мусора или каких либо мелких предметов (например крепежа) в зазор магнитной системы. Это обязательно приводит к значительному увеличению тока, потребляемого катушкой контактора, ее перегреву и необратимому выходу из строя. В случае значительного шума, контактор КМИ следует немедленно отключить и найти и устранить причину.
Постоянно на нашем складе широкий выбор контакторов различных типов и разновидностей. Основные -наиболее часто применяемые контакторы серии КМИ перечислены ниже.
Контакторы малогабаритные серии КМИ.
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А – две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ – управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов МЭК60947-4-1-2000, ГОСТ Р50030.4.1-2002.Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Преимущества.
- Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
- Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
- Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
- Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95.
Особенности конструкции.
 |
Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников: – для 1 и 2 габарита – с закаленными тарельчатыми шайбами; – для 3 и 4 габарита – с зажимной скобой, позволяющей подсоединить контакт большего сечения. |  |
В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы). |
 |
Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации. |  |
Наличие встроенных дополнительных контактов.Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий).Контакторы от 40 до 95 А – комплектуются двумя дополнительными контактами: 1НО + 1НЗ. |
 |
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта. |  |
Существуют два способа монтажа контакторов:1. Быстрая установка на DIN-рейку: КМИ от 09 А до 32 А (1 и 2 габариты) – 35 мм;КМИ от 40 А до 95 А (3 и 4 габариты) – 35 и 75 мм.2. Монтаж при помощи винтов. |
Технические характеристики.
| Параметры | КМИ-34012 | КМИ-35012 | КМИ-46512 | КМИ-48012 | КМИ-49512 | |
| Номинальное рабочее напряжение переменного тока Uе, В | 230, 400, 660 | |||||
| Номинальное напряжение изоляции Ui, В | 660 | |||||
| Номинальное импульсное напряжение Uimp, кВ | 8 | |||||
| Номинальный рабочий ток Iе, категория применения АС-3 (Uе≤400 В), А | 40 | 50 | 65 | 80 | 95 | |
| Условный тепловой ток Ith (t°≤40°), категория применения АС-1, А | 60 | 80 | 80 | 125 | 125 | |
| Номинальная мощность по АС-3, кВт | 230 В | 11 | 15 | 18,5 | 22 | 25 |
| 400 В | 18,5 | 22 | 30 | 37 | 45 | |
| 660 В | 30 | 33 | 37 | 45 | 45 | |
| Максимальная кратковременная нагрузка (t≤1с), А | 720 | 900 | 1170 | 1440 | 1710 | |
| Условный ток короткого замыкания Inc, А | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Защита от сверхтоков – предохранитель gG, А | 50 | 63 | 80 | 100 | 100 | |
| Мощность рассеяния при Iе, Вт/полюс | АС-3 | 2,4 | 3,7 | 4,2 | 5,1 | 7,2 |
| АС-1 | 5,4 | 9,6 | 6,4 | 12,5 | 12,5 | |
Технические характеристики цепи управления контакторов малогабаритных серии КМИ.
| Параметры | КМИ-10910 КМИ-10911 |
КМИ-11210 КМИ-11211 |
КМИ-11810 КМИ-11811 |
КМИ-22510 КМИ-22511 |
КМИ-23210 КМИ-23211 |
|
| Номинальное напряжение катушки управления Uс, В~ | 24, 36, 110, 230, 400 | |||||
| Диапазоны напряжения управления | срабатыв. | (0,8÷1,1) Uc | ||||
| отпускание | (0,3÷0,6) Uc | |||||
| Мощность потребления катушки при Uс, ВА | срабатыв. cos φ = 0,75 | 60 | 60 | 60 | 90 | 90 |
| удержание cos φ = 0,3 | 7 | 7 | 7 | 7,5 | 7,5 | |
| Время срабатывания, мс | замыкание | 12–22 | 12–22 | 12–22 | 15–24 | 15–24 |
| размыкание | 4–19 | 4–19 | 4–19 | 5–19 | 5–19 | |
| Коммутационная износоустойчивость,млн. циклов | АС-3 | 1,7 | 1,7 | 1,4 | 1,4 | 1,6 |
| АС-1 | 0,55 | 0,7 | 1,0 | 1,3 | 1,3 | |
| Механическая износоустойчивость, млн. циклов | 2 | 2 | 2 | 2 | 2 | |
| Мощность рассеяния, Вт | 3 | 3 | 3 | 3,5 | 3,5 | |
| Параметры | КМИ-34012 | КМИ-35012 | КМИ-46512 | КМИ-48012 | КМИ-49512 | |
| Номинальное напряжение катушки управления Uс, В~ | 24, 36, 110, 230, 400 | |||||
| Диапазоны напряжения управления | срабатыв. | (0,8÷1,1) Uc | ||||
| отпускание | (0,3÷0,6) Uc | |||||
| Мощность потребления катушки при Uс, ВА | срабатыв. cos φ = 0,75 | 200 | 200 | 200 | 200 | 200 |
| удержание cos φ = 0,3 | 20 | 20 | 20 | 20 | 20 | |
| Время срабатывания, мс | замыкание | 20–26 | 20–26 | 20–26 | 20–35 | 20–35 |
| размыкание | 8–12 | 8–12 | 8–12 | 6–20 | 6–20 | |
| Коммутационная износоустойчивость,млн. циклов | АС-3 | 1,5 | 1,4 | 1,4 | 1,2 | 0,9 |
| АС-1 | 1,3 | 1,3 | 1,4 | 0,7 | 1,2 | |
| Механическая износоустойчивость, млн. циклов | 2 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Мощность рассеяния, Вт | 10 | 10 | 10 | 10 | 10 | |
Технические характеристики встроенных дополнительных контактов.
| Номинальное напряжение Un, В | до 660 | |
| Номинальное напряжение изоляции Ui, В | 660 | |
| Ток термической стойкости (t°≤40°) Ith, А | 10 | |
| Минимальная включающая способность | min, В | 24 |
| min, мА | 10 | |
| Защита от сверхтоков – предохранитель gG, А | 10 | |
| Макс. кратковременная нагрузка (t≤1 с), А | 100 | |
| Сопротивление изоляции, не менее, мОм | 10 | |
Ассортимент.
| Наименование | Номинальный рабочий ток, А | Номинальное напряжение катушек управления, В | Количест- во и вид контактов | Количество, шт | Артикул | ||
| в упаковке | в транспортной коробке | ||||||
 |
КМИ-10910 9А 24В/АС-3 1НО ИЭК | 9 | 24 | 1з | 1 | 50 | KKM11-009-024-10 |
| КМИ-10910 9А 36В/АС-3 1НО ИЭК | 9 | 36 | 1з | 1 | 50 | KKM11-009-036-10 | |
| КМИ-10910 9А 110В/АС-3 1НО ИЭК | 9 | 110 | 1з | 1 | 50 | KKM11-009-110-10 | |
| КМИ-10910 9А 230В/АС-3 1НО ИЭК | 9 | 230 | 1з | 1 | 50 | KKM11-009-230-10 | |
| КМИ-10910 9А 400В/АС-3 1НО ИЭК | 9 | 400 | 1з | 1 | 50 | KKM11-009-400-10 | |
| КМИ-10911 9А 110В/АС-3 1НЗ ИЭК | 9 | 110 | 1р | 1 | 50 | KKM11-009-110-01 | |
| КМИ-10911 9А 230В/АС-3 1НЗ ИЭК | 9 | 230 | 1р | 1 | 50 | KKM11-009-230-01 | |
| КМИ-10911 9А 400В/АС-3 1НЗ ИЭК | 9 | 400 | 1р | 1 | 50 | KKM11-009-400-01 | |
| КМИ-11210 12А 24В/АС-3 1НО ИЭК | 12 | 24 | 1з | 1 | 50 | KKM11-012-024-10 | |
| КМИ-11210 12А 36В/АС-3 1НО ИЭК | 12 | 36 | 1з | 1 | 50 | KKM11-012-036-10 | |
| КМИ-11210 12А 110В/АС-3 1НО ИЭК | 12 | 110 | 1з | 1 | 50 | KKM11-012-110-10 | |
| КМИ-11210 12А 230В/АС-3 1НО ИЭК | 12 | 230 | 1з | 1 | 50 | KKM11-012-230-10 | |
| КМИ-11210 12А 400В/АС-3 1НО ИЭК | 12 | 400 | 1з | 1 | 50 | KKM11-012-400-10 | |
| КМИ-11211 12А 110В/АС-3 1НЗ ИЭК | 12 | 110 | 1р | 1 | 50 | KKM11-012-110-01 | |
| КМИ-11211 12А 230В/АС-3 1HЗ ИЭК | 12 | 230 | 1р | 1 | 50 | KKM11-012-230-01 | |
| КМИ-11211 12А 400В/АС-3 1НЗ ИЭК | 12 | 400 | 1р | 1 | 50 | KKM11-012-400-01 | |
| КМИ-11810 18А 24В/АС-3 1НО ИЭК | 18 | 24 | 1з | 1 | 50 | KKM11-018-024-10 | |
| КМИ-11810 18А 36В/АС-3 1НО ИЭК | 18 | 36 | 1з | 1 | 50 | KKM11-018-036-10 | |
| КМИ-11810 18А 110В/АС-3 1НО ИЭК | 18 | 110 | 1з | 1 | 50 | KKM11-018-110-10 | |
| КМИ-11810 18А 230В/АС-3 1НО ИЭК | 18 | 230 | 1з | 1 | 50 | KKM11-018-230-10 | |
| КМИ-11810 18А 400В/АС-3 1НО ИЭК | 18 | 400 | 1з | 1 | 50 | KKM11-018-400-10 | |
| КМИ-11811 18А 230В/АС-3 1НЗ ИЭК | 18 | 230 | 1р | 1 | 50 | KKM11-018-230-01 | |
| КМИ-11811 18А 110В/АС-3 1НЗ ИЭК | 18 | 110 | 1р | 1 | 50 | KKM11-018-110-01 | |
| КМИ-11811 18А 400В/АС-3 1НЗ ИЭК | 18 | 400 | 1р | 1 | 50 | KKM11-018-400-01 | |
 |
КМИ-22510 25А 24В/АС-3 1НО ИЭК | 25 | 24 | 1з | 1 | 50 | KKM21-025-024-10 |
| КМИ-22510 25А 36В/АС-3 1НО ИЭК | 25 | 36 | 1з | 1 | 50 | KKM21-025-036-10 | |
| КМИ-22510 25А 110В/АС-3 1НО ИЭК | 25 | 110 | 1з | 1 | 50 | KKM21-025-110-10 | |
| КМИ-22510 25А 230В/АС-3 1НО ИЭК | 25 | 230 | 1з | 1 | 50 | KKM21-025-230-10 | |
| КМИ-22510 25А 400В/АС-3 1НО ИЭК | 25 | 400 | 1з | 1 | 50 | KKM21-025-400-10 | |
| КМИ-22511 25А 110В/АС-3 1НЗ ИЭК | 25 | 110 | 1р | 1 | 50 | KKM21-025-110-01 | |
| КМИ-22511 25А 230В/АС-3 1НЗ ИЭК | 25 | 230 | 1р | 1 | 50 | KKM21-025-230-01 | |
| КМИ-22511 25А 400В/АС-3 1НЗ ИЭК | 25 | 400 | 1р | 1 | 50 | KKM21-025-400-01 | |
| КМИ-23210 32А 36В/АС-3 1НО ИЭК | 32 | 36 | 1з | 1 | 50 | KKM21-032-036-10 | |
| КМИ-23210 32А 110В/АС-3 1НО ИЭК | 32 | 110 | 1з | 1 | 50 | KKM21-032-110-10 | |
| КМИ-23210 32А 230В/АС-3 1НО ИЭК | 32 | 230 | 1з | 1 | 50 | KKM21-032-230-10 | |
| КМИ-23210 32А 400В/АС-3 1НО ИЭК | 32 | 400 | 1з | 1 | 50 | KKM21-032-400-10 | |
| КМИ-23211 32А 110В/АС-3 1НЗ ИЭК | 32 | 110 | 1р | 1 | 50 | KKM21-032-110-01 | |
| КМИ-23211 32А 230В/АС-3 1НЗ ИЭК | 32 | 230 | 1р | 1 | 50 | KKM21-032-230-01 | |
| КМИ-23211 32А 400В/АС-3 1НЗ ИЭК | 32 | 400 | 1р | 1 | 50 | KKM21-032-400-01 | |
 |
КМИ-34012 40А 36В/АС-3 1НО;1НЗ ИЭК | 40 | 36 | 1з+1р | 1 | 20 | KKM31-040-036-11 |
| КМИ-34012 40А 110В/АС-3 1НО;1НЗ ИЭК | 40 | 110 | 1з+1р | 1 | 20 | KKM31-040-110-11 | |
| КМИ-34012 40А 230В/АС-3 1НО;1НЗ ИЭК | 40 | 230 | 1з+1р | 1 | 20 | KKM31-040-230-11 | |
| КМИ-34012 40А 400В/АС-3 1НО;1НЗ ИЭК | 40 | 400 | 1з+1р | 1 | 20 | KKM31-040-400-11 | |
| КМИ-35012 50А 110В/АС-3 1НО;1НЗ ИЭК | 50 | 110 | 1з+1р | 1 | 20 | KKM31-050-110-11 | |
| КМИ-35012 50А 230В/АС-3 1НО;1НЗ ИЭК | 50 | 230 | 1з+1р | 1 | 20 | KKM31-050-230-11 | |
| КМИ-35012 50А 400В/АС-3 1НО;1НЗ ИЭК | 50 | 400 | 1з+1р | 1 | 20 | KKM31-050-400-11 | |
 |
КМИ-46512 65А 110В/АС-3 1НО;1НЗ ИЭК | 65 | 110 | 1з+1р | 1 | 20 | KKM41-065-110-11 |
| КМИ-46512 65А 230В/АС-3 1НО;1НЗ ИЭК | 65 | 230 | 1з+1р | 1 | 20 | KKM41-065-230-11 | |
| КМИ-46512 65А 400В/АС-3 1НО;1НЗ ИЭК | 65 | 400 | 1з+1р | 1 | 20 | KKM41-065-400-11 | |
| КМИ-48012 80А 110В/АС-3 1НО;1НЗ ИЭК | 80 | 110 | 1з+1р | 1 | 16 | KKM41-080-110-11 | |
| КМИ-48012 80А 230В/АС-3 1НО;1НЗ ИЭК | 80 | 230 | 1з+1р | 1 | 16 | KKM41-080-230-11 | |
| КМИ-48012 80А 400В/АС-3 1НО;1НЗ ИЭК | 80 | 400 | 1з+1р | 1 | 16 | KKM41-080-400-11 | |
| КМИ-49512 95А 110В/АС-3 1НО;1НЗ ИЭК | 95 | 110 | 1з+1р | 1 | 16 | KKM41-095-110-11 | |
| КМИ-49512 95А 230В/АС-3 1НО;1НЗ ИЭК | 95 | 230 | 1з+1р | 1 | 16 | KKM41-095-230-11 | |
| КМИ-49512 95А 400В/АС-3 1НО;1НЗ ИЭК | 95 | 400 | 1з+1р | 1 | 16 | KKM41-095-400-11 | |

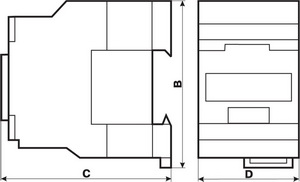

Габаритные и установочные размеры.
КМИ-10910; КМИ-10911; КМИ-11210; КМИ-11211; КМИ-11810; КМИ-11811 КМИ-22510; КМИ-22511
| Типоисполнение | Размер, мм | Масса, не более кг | ||
| В | С | D | ||
| КМИ-10910; КМИ-10911 | 74 | 80 | 45 | 0,34 |
| КМИ-11210; КМИ-11211 | 74 | 80 | 45 | 0,345 |
| КМИ-11810; КМИ-11811 | 74 | 85 | 45 | 0,365 |
| КМИ-22510; КМИ-22511 | 84 | 93 | 56 | 0,400 |
| Типоисполнение | Масса, не более кг |
| КМИ-23210; КМИ-23211 | 0,545 |

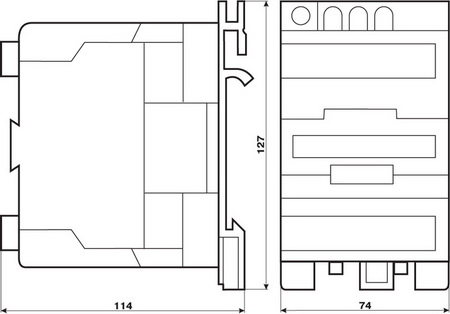

КМИ-34010; КМИ-34011 КМИ-35012; КМИ-46512
| Типоисполнение | Масса, не более кг |
| КМИ-34010; КМИ-34011 | 1,400 |
| КМИ-35012 | 1,400 |
| КМИ-46512 | 1,400 |

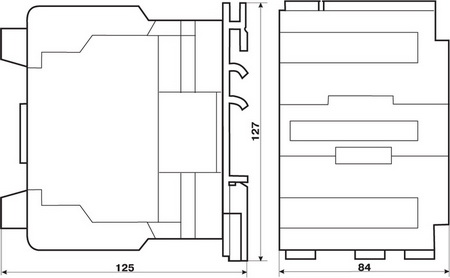

| Типоисполнение | Масса, не более кг |
| КМИ-48012 | 1,590 |
| КМИ-49512 | 1,610 |
Контакторы и пускатели — условные обозначения и надписи. Расшифровка и технические характеристики.
Контактор – это одна из разновидностей электромагнитного реле.
Он имеет в своей конструкции катушку, при подаче напряжения на которую, происходит втягивание сердечника, после чего собственно и замыкаются контакты.
Разница между контактором и магнитным пускателем
Многие путают контакторы с пускателями. Чем же они отличаются между собой?
Контактор по сути, это одиночное устройство, предназначенное для замыкания и размыкания электрических цепей. А пускатель представляет собой некое комплексное устройство, выполняющее ту же функцию, но с дополнительными элементами в своей схеме.
Например, различные виды защит или пусковые кнопки.
Большой проблемы нет, в том что многие применяют эти термины по-другому.
Главное понимать функциональность каждого оборудования.
Что означают сокращенные названия пускателей
Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.
По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.
Получается, что только из одного названия можно понять:
- что это за изделие
- какая у него функциональность
- какие дополнительные возможности он в себе несет
Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.
ПМЛ КМЭ ПАЕ ПМА
Однако помимо названия, очень много информации содержится на самом корпусе контактора.
Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.
Технические характеристики на самом контакторе
Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.
В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.
Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.
- надпись CB – Circuit Breaker относится к автоматам
Обязательно прописывается максимальное рабочее напряжение (а.с. max).
Cont. current – это длительный номинальный ток при категории нагрузки АС1.
Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.
AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.
Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.
Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.
Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).
Lb-in расшифровывается как фунт на квадратный дюйм.
Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.
Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.
Ui=690V – номинальное напряжение изоляции изделия.
IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.
Uimp=6kV – допустимое импульсное перенапряжение.
В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.
Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.
Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.
Например, у вас есть напряжение 100В и ток 10А. Нагрузка в этом случае будет 1кВт.
А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.
Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору. При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные.
Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.
JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.
Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.
Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.
Надписи контактов
Переходим к надписям на лицевой панели пускателя=контактора.
А1 и А2 – это точки подключения катушки управления.
Сами клеммы маркируются двумя альтернативными способами:
- числовая последовательность 1-2-3-4-5-6
- буквенно цифровая. Сверху L1-L2-L3. Снизу T1-T2-T3.
Вспомогательные контакты маркируются в соответствии со стандартами. Есть один нюанс, о котором не все знают.
Нормально открытые и закрытые контакты
Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.
Например, сверху можно увидеть надписи 13-21. Снизу 14-22.
То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.
А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.
Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).
А 21-22 – нормально закрытый контакт №2 (NC – normal closed).
Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.
Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.
На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.
Буква М7 (или другая) – это определение типа катушки в заказном номере.
Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.
Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо.
Сечение и типы подключаемых проводов указываются в технической документации.
Контактор IEK
С контактором IEK все гораздо проще. Его маркировка построена практически по такому же принципу.
Цифро-буквенное обозначение рабочих клемм:
- L1-L2-L3 (1-3-5)
