Как правильно перемотать статор болгарки

  • автор:

Как Перемотать Болгарку Своими Руками

Как Перемотать Болгарку Своими Руками

Болгарки

Обновлено 13.11.2023
Поделиться
Просмотров 1383

Видео: Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1. Скачать

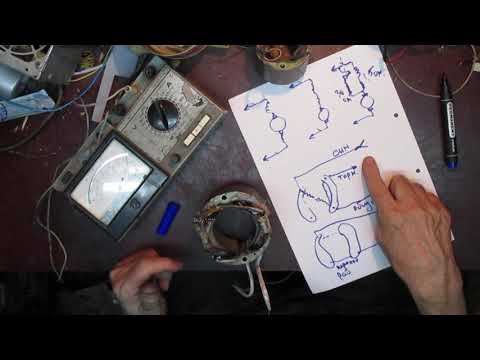

Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Проведение перемотки статора шлифовальной машины

Как Перемотать Болгарку Своими Руками

Перемотку статора болгарки в настоящее время можно сделать и самостоятельно. Для этого нужно запастись только необходимыми знаниями. При наличии у мастера необходимых инструментов, навыков проведения ремонтных работ и определенного объема знаний в области электротехники, вопрос о том, как своими руками устранить неисправность этого инструмента решается достаточно легко.

Схема обмотки статора.

Ручные шлифовальные машины, называемые в народе «болгарками» могут выйти из строя по разным причинам. Самая частая проблема — обрывание витков статора, происходящая из-за чересчур сильной нагрузки на аппарат. Сейчас такую неисправность можно исправить самостоятельно — правильно перемотать статор.

Нередки случаи, когда причиной поломки становится выход из строя электрической части устройства. К этому приводят различные факторы:

  • попадание воды на поверхность, по которой проходит ток;
  • скачки напряжения;
  • резкое выдергивание вилки из розетки;
  • высокие перегрузки и, как следствие, перегрев.

Существует мнение, что перемотать статор самостоятельно невозможно. На самом деле, достаточно разобраться в конструкции устройства. Если есть опыт подобной работы и необходимые знания, ремонт трехфазного устройства запуска провести можно и дома. Учитывая подготовительные работы, процесс может занять несколько часов.

Схема намотки провода.

Нередко двигатель выходит из строя из-за обрыва магнитопровода, нарушения обмотки или якорного коллектора. При повышении напряжения отмечается скачкообразное увеличение силы искры.

Обычно это наблюдается только на одной щетке. Такое явление приводит к разрушению изоляции проводов на статорной катушке.

Если при включении диск очень быстро разгоняется и набирает обороты, это говорит о витковом коротком замыкании статора.

Искры, возникающие при работе коллектора, сигнализируют о возникновении нарушений в балансировке якоря. Проверку работы коллектора можно осуществить таким образом: при включении звук должен усиливаться постепенно с увеличением напряжения. При этом не должно возникать вибраций. Если наблюдается резонанс, электродвигатель болгарки требует ремонта.

Устройство ручной шлифовальной машины

Инструмент для шлифовки состоит из трех важных компонентов:

Якорь представляет собой вращающийся элемент с обмоткой и создает крутящий момент электродвигателя. На статоре, разделенном на секторы, есть такая же обмотка. Ток через угольную щетку проходит по обмотке, поступает к якорю.

Затем ток переходит на другие щетки до тех пор, пока все части статора не будут задействованы. При прохождении электрического тока по обмотке возникает постоянно взаимодействующее со статором магнитное поле. Таким образом, приводится в действие электродвигатель.

Существует несколько характерных поломок устройства запуска «болгарки»:

  • сгорание или разрыв обмотки;
  • короткое замыкание между витками обмотки;
  • разрушение изоляции.

Схема эксцентриковой орбитальной шлифовальной машинки.

Перематывать обмотку можно и своими руками, без обращения к специалисту. Нужно только предварительно разобрать устройство. Но если нет полной уверенности в своих силах, то обращение в специализированную мастерскую станет наиболее разумным шагом. В первую очередь смещается кожух.

Для этого крепящий его винт откручивается. После этого можно будет увидеть все детали болгарки, за исключением скрытого под металлическим колпаком редуктора. Откручиваются винты, с помощью которых закрепляется металлическая пластина. Теперь все механические детали хорошо видны.

Только после этого можно переходить к перемотке статора.

Лучше хорошо выполненного ремонта может быть только правильная эксплуатация, при которой вовсе не случится поломок. Для того чтобы «болгарка» работала дольше, нужно соблюдать следующие несложные правила:

  1. Ни в коем случае не нужно превышать количество смазки и сроки ее добавления или замены.
  2. После того, как инструмент работал на пониженных оборотах, строго запрещается сразу же выключать его. Если оставить его поработать хотя бы 1 минуту, можно избежать перегрева.
  3. Не стоит допускать долговременную работу инструмента на пониженных оборотах под нагрузкой.

Отремонтированный статор позволит шлифовальной машине нормально работать еще долгое время.

Подготовка к проведению ремонта и необходимые инструменты

Для перемотки статора понадобятся специальные инструменты:

  • молотки: деревянный, металлический;
  • круглогубцы и плоскогубцы;
  • стальная щетка;
  • штангенциркуль;
  • мегомметр;
  • электродрель;
  • линейка;
  • лак.

Первый и самый важный этап — очистка статора от загрязнений. Старая обмотка удаляется из пазов. Все это можно сделать с помощью стальной щетки. Очистка проводится вручную с помощью стальных щеток, электродрелей. Также необходимо убрать старую изоляцию.

Чтобы облегчить задачу, можно использовать трансформаторное масло. Его необходимо немного согреть и опустить в него устройство запуска. Такая мера позволит размягчить поврежденную изоляцию и упростить ее удаление.

Для очистки также применяется слабый раствор каустика (температура — 80ºС), смешанного со сжатым воздухом.

После обработки статор нужно хорошо промыть водой и высушить. Состояние статора и стальных пакетов нужно хорошо проверить. Затем подтягивают стягивающие сердечник шпильки, пазы зачищают от заусенцев. Сопротивление изоляции измеряется с помощью мегомметра. Части сердечника, нажимных шайб и пазы покрываются лаком. Шайбы и пазы необходимо изолировать.

Облегчить дальнейшую работу может сопроводительная записка, где отображаются основные данные:

  • схема соединения фаз и их количество;
  • сопротивление катушки и фазы;
  • количество пазов и их размеры;
  • сечение обмотки, шаг катушек по пазам;
  • способ изоляции паза, количество междуслойных прокладок и их размеры.

Далее убирается оставшаяся лобовая обмотка и наматывается новая. Существует специальный шаблон для изготовления обмотки. Он закрепляется на оси, держащей 2 сделанные из металла пластины большого размера.

Этапы осуществления процедуры перемотки статора

При работе важно получить строго определенное количество витков — оно должно быть идентично количеству витков старой обмотки. Проволоку нужно наматывать так, чтобы уплотнение было максимальным. Катушки ставятся в статор. Из того же материала, из которого сделана обмотка для катушек, делаются выводы. Их кончики нужно изолировать кембриками — трубочками, изготовленными из пластмассы.

До того как установить катушки, необходимо проверить, чтобы пазовые коробки были симметричны. Они должны закрывать обмотку. Если этого не происходит, при закладке проводов катушек ставят временные вкладыши. Эта простая мера позволит избежать повреждения.

Катушка монтируется над пазом, который находится ниже расточки. Проводники катушки устанавливают с помощью специальной пластины. Провода, расположенные в пазу, ни в коем случае не должны перекрещиваться. Их нужно укладывать точно так же, в той же последовательности, что и намотку. Проводники нужно устанавливать строго параллельно.

Чтобы выполнить следующую операцию, статор нужно немного повернуть — только на одно деление. В паз укладываются катушки из этой же группы. После окончания укладки нужно положить междуслойные прокладки.

Выводы прикрутить к внешнему контуру так, чтобы они располагались параллельно внешнему контуру. Нижняя сторона катушек монтируется по такому же принципу.

Операция повторяется до тех пор, пока пазы этого шага не заполнятся.

Когда обмотка закончена, концы можно загильзовать. Размеры гильз зависят от размеров статора. Толщина гильзы обычно бывает 0,2 мм, но при этом длина должна быть больше, чем габарит устройства запуска. Чаще всего это значение составляет около 1,5 мм. Для изготовления гильзы используется специальный картон.

На него нужно намотать пленку (должна быть термоустойчивой). Всю получившуюся конструкцию заворачивают скотчем. Катушки с гильзами нужно установить в пазы статора. После этого можно провести проверку, правильно ли двигается якорь. Катушка полностью готова. Ее останется только обмотать киперной лентой, а сверху покрыть слоем лака.

После того как лак высохнет, прибор полностью готов к использованию.

Видео: ПЕРЕМОТКА ЯКОРЯ В ПОДРОБНОСТЯХ Скачать

ПЕРЕМОТКА ЯКОРЯ В ПОДРОБНОСТЯХ

Как Перемотать Статор Дрели

Как Перемотать Болгарку Своими Руками

— поломка частей мотора (статор, якорь) — износ щеток иначе говоря их обгорание — поломка регулятора и реверсного переключателя

— износ опорных подшипников — плохой зажим в патроне инструмента.

Смена щеток. Часто встречающийся вид поломки, это износ щеток мотора, смену которых производят без помощи других своими руками. Время от времени, щетки конечно сменять без разборки корпуса дрели.

У неких моделей довольно вывернуть заглушки из установочных окошек и установить новые щетки.

У других моделей, для смены требуется разборка корпуса, в данном случае нужно аккуратненько достать щеткодержатели и извлечь в их числе изношенные щетки.

Не нужно ожидать, пока щетки износятся до малого размера. Это чревато тем, что меж щеткой и коллекторными пластинами возрастает зазор. Как результат происходит завышенное искрообразование, коллекторные пластинки очень нагреются и бывают вариации «отступить» от основания коллектора, что приведет к необходимости смены якоря.

Найти необходимость смены щеток есть вариант по завышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. 2-ой метод определения, это беспорядочное «дергание» дрели в свое время работы.

Сетевой шнур. Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления показывает на обрыв. Так ремонт дрели сводится к подмене сетевого провода.

Диагностика электродвигателя. На 2-ое место, по числу поломок дрели, есть вариант поставить неисправность частей мотора и в большинстве случаев якоря. Поломка якоря либо статора происходит по двум причинам. некорректная эксплуатация и плохой моточный провод.

Отечественные изготовители с мировым именованием используют дорогой моточный провод с двойной изоляцией теплостойким лаком, что значительно увеличивает надежность движков. Соответственно в дешевеньких моделях качество изоляции моточного провода недостаточно развит.

Некорректная эксплуатация сводится к частым перегрузкам дрели либо длительной работе, без перерывов для остывания мотора. Ремонт дрели самостоятельно перемоткой якоря по другому статора, в данном случае без особых приспособлений неосуществим.

Только смена элемента вполне (только бывалые ремонтники проведут перемотку якоря либо статора на дому).

Перемотка статора в домашних условиях

Для смены ротора либо статора нужно разобрать корпус, отсоединить провода, щетки, по мере надобности снять приводную шестерню, и извлечь движок полностью вкупе с опорными подшипниками. Сменять неисправный элемент и установить движок в район.

Найти неисправность якоря конечно по соответствующему запаху, повышению искрообразования, в этом случае искры имеют радиальное движение в направлении движения якоря. Ярко выраженные «пригоревшие» обмотки можно повстречать при зрительном осмотре. Если мощность мотора свалилась, однако нет вышеперечисленных признаков, то следует обратиться на измерительных устройств. омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям. межвитковой электронный пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки. Пробой на корпус определяется достаточно легко, довольно щупами мегомметра прикоснуться к хоть какому выходу обмотки и магнитопроводу.

Сопротивление более 500Мом показывает на отсутствие пробоя. Следует учесть, что измерения следует проводиться мегомметром, у которого измерительное напряжение примерно 100 вольт.

Делая измерения простым мультиметром, нельзя точно найти, что пробоя точно нет, но определяются, что пробой точно встречаются.

Межвитковой пробой якоря найти не просто, если, естественно, он не виден зрительно. Для этой цели вам используется особый трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в облике желоба, для установки туда якоря.

При всем этом якорь с личным сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работах были обмотки попеременно, прикладываем к сердечнику якоря узкую железную пластинку.

Если обмотка короткозамкнута, то пластинка начинает очень дребезжать, при всем этом обмотка осязаемо греется.

перемотка статора электроинструмента

Часто межвитковое замыкание находится на видимых участках провода либо шинки якоря: витки случаются погнуты, смяты (т.е. прижаты между собой), или у них как правило бывают какие или токопроводящие частички.

Если так, то нужно убрать эти замыкания, путём исправления помятостей шинки либо извлечения посторонних тел, соответственно. Также, замыкание вам больше понравятся найдено меж примыкающими пластинками коллектора.

Найти обрыв обмотки якоря конечно, если к смежным пластинам якоря подключать миллиамперметр и равномерно поворачивать якорь. В целых обмотках будет появляться определенный однообразный ток, обрывная покажет либо повышение тока по другому его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления показывает на полный обрыв.

Регулятор оборотов и реверс. Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных показывает на неисправности контактов по другому компонент схемы регулятора оборотов.

Произвести разборку кнопки конечно аккуратненько подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Зрительный осмотр клемм дозволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом либо маленькой наждачкой.

Потом кнопка снова собирается и проверяется на предмет наличия контакта, если ничего не поменялось, то кнопка с регулятором обязана быть заменена. Регулятор оборотов выполнен на подложке и вполне залит изоляционным компаундом, потому ремонту не подлежит.

Очередная соответствующая неисправность кнопки это стирание рабочего слоя под ползунком реостата. Простой выход. смена кнопки полностью.

Ремонт кнопки дрели на дому вероятен только при наличии определенных способностей. Помните, что после вскрытия корпуса, некоторые детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки вначале и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если размещается не в корпусе кнопки) имеет свои перекидные контакты, потому так же подвержено пропаданию контакта. Механизм разборки и очистки таковой же, так же как и кнопки.

Совершая покупку нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор обязан быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И когда, регулятор у дрели на фото неродной, а чтоб он влез в корпус, была срезана нижняя часть курка.

Схема подключения проводов, и а именно схема подключения кнопки дрели, в различных моделях может отличаться. Самая обычная схема, и идеальнее всего демонстрирующая механизм работы, последующая. Один повод из шнура питания подключается к регулятору оборотов.

Чтоб не путаться, принципиально осознать, что регулятор оборотов и устройство управления реверсом. это две различные детали, которые нередко имеют различные корпуса.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если б не существовало устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а 2-ая щетка ротора соединялась бы с началом 2-ой обмотки статора. Конец 2-ой обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не в первую, а ко 2-ой щетке, при всем этом 1-ая щетка подключается к началу 2-ой обмотки статора.

В устройстве реверса такое переключение и происходит, потому щетки ротора соединяются с обмотками статора через него. На этом деле устройстве вам понравятся схема, показывающая, какие провода соединяются снутри.

Темные провода ведут к щеткам ротора (5-й контакт пусть будет 1-ая щетка, а 6-й контакт пусть будет Следущая причина щетка), сероватые. к концу первой обмотки статора (пусть будет 4-й контакт) и началу 2-ой (пусть будет 7-й контакт).

При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало 2-ой обмотки статора со 2-ой щеткой ротора (7-й с 6-м).

При переключении реверса во 2-ое положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предугадывает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для наилучшего осознания, чуток облегчена: нет устройства реверса, ещё не показаны обмотки статора, где и подключаются провода от регулятора (см. схемы выше).

Для которого предназначена конструкция электродрели изображенной на фото, употребляется только два нижних контакта: последний левый и последний правый. Конденсатора нет, а 2-ой провод сетевого шнура подключается прямо к статорной обмотке.

О механизме работы регулятора оборотов читайте по тексту статьи устройство дрели.

Редуктор. Наличие сторонних звуков, скрежета и подклинивания патрона гласит о неисправности редуктора по другому механизма переключения передач, если он есть. В данном случае нужно оглядеть что остается сделать нашему клиенту шестерни и подшипники. Если обнаружены изношенные шлицы либо сломанные зубья на шестернях, то нужна полная смена этих частей.

Подшипники проверяются на пригодность после съема их с оси якоря либо корпуса дрели, с помощью особых съемников. Зажимая 2-мя пальцами внутреннюю обойму, необходимо прокрутить внешнюю обойму.

Неравномерные проскакивания обоймы либо «шелест», при прокручивании, молвят о том смены подшипника.

Не впору заменённый подшипник приведёт к заклиниванию якоря, либо, в наилучшем случаи, подшипник просто провернется в месте посадки.

Смена патрона дрели. Патрон подвержен износу, а конкретно зажимные «губы», по причине попадания туда грязищи и абразивных остатков стройматериалов. Если патрон подлежит подмене, нужно открутить винт фиксатор снутри патрона (левая резьба) и открутить его с вала.

В заключении охото добавить: при сборке дрели после её ремонта, смотрите, чтоб провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнутся без зазора. Иначе, при затягивании саморезов провода может сплющить либо перекусить.

Как перемотать статор электродвигателя

Перемотка статора (УШМ) болгарки, на коленке. Motor rewinding Читайте так же Интерскол Ушм 125 1100э Болгарка | Отзывы. Я Работ… Интерскол УШМ 125 1100Э БОЛГАРКА | ОТЗЫВЫ. Я Работал инвентарем знаю. Создатель: Maier Maier Размещено: 8 авг. 2017 г. Просмотрено: 3 767 Мне понравилось: 14 Мне не понравилось: 11 В ОГНЕ #128293; НЕ Пылает В […]

Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Читайте так же Ремонт Кнопки Шуруповерта Aeg… Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты было можно повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги […]

Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Читайте так же Чем Отличается Болгарка От Шлифмашинки… Как выбрать болгарку (УШМ) Болгарка или УШМ (угловая шлифовальная машина) имеет широкую область внедрения.

С ее помощью можно резать такие материалы как металл, камень, бетон мы не говорим уже о дереве и гипсокартоне. Болгарка также управится с такими задачками как […]

Видео: Перемотка статора (УШМ) болгарки, на коленке. Motor rewinding Скачать

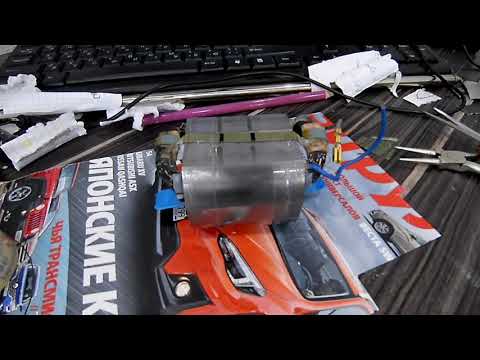

Перемотка статора (УШМ) болгарки, на коленке. Motor rewinding

Проверка и ремонт якоря болгарки своими руками 1

Как Перемотать Болгарку Своими Руками

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется.

Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным.

Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

Коллектор асинхронного двигателя чувствителен к перегреву

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора.

Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится.

Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

  1. Провести общий осмотр инструмента.
  2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
  3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук.

На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах.

Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра.

Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны.

Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт.

Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости.

Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

  1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.Для снятие понадобится широкая плоская отвёртка
  2. Выкручиваются 4 винта, крепящие корпус редуктора.Снимать корпус надо осторожно
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.Для разборки редуктора понадобится съёмник
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.Съёмник приводится в действие вращением упорного винта

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.

» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов.

Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Видео: Перемотка статора болгарки Скачать

Перемотка статора болгарки

Перемотка электродвигателя своими руками в домашних условиях от профессионалов

Как Перемотать Болгарку Своими Руками

Техника часто подвергается перегрузкам и механическим повреждениям. Стоит всего раз уронить или что-нибудь пролить на инструмент, как на обмотке ротора появляется ржавчина, а сам якорь смещается. Последствия плачевны: электродвигатель перегревается, искрит и вибрирует. Работа с таким инструментом опасна.

Если у вас есть навыки ремонта техники и минимальный набор инструментов, то устранить неисправность поможет перемотка якоря в домашних условиях. Дело в том, что именно обмотка принимает на себя первые «удары» неправильной эксплуатации. Жилы проводника разрываются и обгорают. Их замена продлит жизнь техники и увеличит производительность двигателя.

Как перемотать якорь электродвигателя в домашних условиях

Прежде чем приступать к ремонту, подготовьте инструменты и материалы:

  • мультиметр. Если его нет, то понадобится индикатор напряжения, мегомметр и лампочка на 12 В с мощностью 30–40 Вт;
  • новую обмотку. Диаметр жилы должен быть идентичен диаметру старой обмотки;
  • паяльник;
  • диэлектрический картон толщиной 0,3 мм;
  • лак или эпоксидную смолу;
  • моток толстых хлопчатобумажных нитей;
  • наждачную бумагу.

Чтобы не делать лишнюю работу, важно правильно выявить причину поломки техники. Для этого осмотрите инструмент и проверьте, поступает ли ток на коллектор и кнопку пуска, при помощи мультиметра или индикатора. Если все в порядке, то нужно осмотреть прибор изнутри.

Диагностика двигателя

Отключите инструмент от питания, и разберите корпус. Понюхайте ротор. Если произошло межвитковое замыкание, то изоляционное покрытие оплавляется и источает резкий запах.

Когда внешних признаков неисправности нет, стоит проверить ламели якоря мультиметром. Переключите прибор в режим омметра, и выставьте диапазон в 200 Ом. Двумя щупами «прозвоните» соседние ламели. Смена сопротивления свидетельствует о поломке в катушке.

Омметр можно заменить лампочкой. Подключите плюс и минус клеммы на вилку прибора, а в разрыв поставьте лампу. Вращайте вал якоря рукой. Если лампочка «моргает», значит, произошло межвитковое замыкание. Лампа не горит? Значит, произошел обрыв цепи или отсутствует сопротивление в одной из ламелей.

Замена обмотки и новая изоляция предотвратят перегорание двигателя. Чтобы продлить срок эксплуатации электродвигателя, перемотку ротора рекомендуется проводить не реже чем раз в два года.

Инструкция: как перемотать обмотку якоря

Перед перемоткой нужно зафиксировать основные показатели двигателя. Посчитайте и запишите: количество пазов якоря и ламелей коллектора. Определите шаг намотки. Наиболее распространенный шаг 1–6 — когда катушка укладывается в начальный паз, затем в 7 и закрепляется на 1 пазу.

В некоторых заводских обмотках применяется сброс вправо или влево. Например, при намотке и сбросе вправо, катушка уходит вправо от начального паза.

Так, при количестве пазов якоря 12, шаге намотки 1–6 и сбросе вправо, обмотка закладывается в 1 паз, затем в 8 и после намотки нужного количества витков, закрепляется во 2 пазу. Все это нужно учесть.

В противном случае обмотка будет уложена неверно, что негативно скажется на направлении вращения.

Перемотка якоря электродвигателя своими руками займет порядка 4 часов. Чтобы при сборке не возникло сложностей, рекомендуется фотографировать исходное расположение деталей, во время каждого этапа работы:

  1. Определение направления и начального паза намотки. Найдите на обмотке катушку, которая не перекрыта другими. Это последняя катушка. Если укладка обмотки идет вправо, значит, начальный паз расположен правее левой стороны последней катушки. С него и нужно начинать укладывать проводник. Так перемотка якоря будет максимально приближена к заводским условиям. Отметьте паз маркером. При исходной симметричной намотке, катушки укладываются попарно, поэтому последних катушек и начальных пазов тоже два. Выявляют их также. Чтобы поиск пазов не вызвал затруднений, обратите внимание на изображение:
  2. Подсчет витков. Нужно определить количество витков в пазу (W) и в катушке обмотки (K). Отделите верхнюю катушку и подсчитайте витки. При необходимости, катушку обжигают в пламени горелки. Нюанс подсчета в том, что количество витков отдельной катушки в пазу зависит от соотношения числа ламелей коллектора к количеству пазов якоря. Например, в последней катушке 60 витков (W), в якоре 12 пазов, а ламелей коллектора 36. Тогда значение К будет 10 (606), где 6 – соотношение пазов к ламелям, умноженное на 2.
  3. Подготовка коллектора. Снимать его не нужно. Измерьте сопротивление между ламелями и корпусом. Для этого воспользуйтесь мегомметром или переведите мультиметр в соответствующий режим. Минимальное сопротивление – 200 кОм, максимальное – 0,25 МОм.
  4. Демонтаж старого проводника. Аккуратно, не повреждая корпус якоря, удалите старую обмотку.
  5. Зачистка пазов и корпуса якоря. Весь нагар и заусенцы, нужно отшлифовать наждачной бумагой.
  6. Изготовление гильз для якоря. Из диэлектрического картона нарежьте прямоугольники в соответствие с размером пазов якоря.
  7. Перемотка. Внимательно просмотрите все записи, сделанные при подготовке к ремонту. Схема перемотки якоря своими руками должна полностью соответствовать заводской. Конец новой обмотки припаивается к окончанию ламели. Провод нужно укладывать с начального паза, соблюдая шаг и сброс обмотки.
  1. Закрепление. Туго намотайте несколько витков хб ниток на обмотку возле коллектора, чтобы закрепить катушки. Синтетические нити использовать нельзя – они оплавляются.
  2. Проверка цепей. Как при диагностике, проверьте обмотку на наличие обрывов и межвитковых замыканий.
  3. Обработка. Если проверка не выявила неисправностей, то покройте обмотку лаком или эпоксидной смолой и высушите. Для ускорения процесса можно отправить якорь в обычную духовку на 20 часов при температуре 80 градусов.

Перемотка завершена. При определенной сноровке ремонт не занимает много времени. Если вы меняли обмотку впервые, и не совсем уверены в правильности укладки провода, то можно провести дополнительную проверку.

Статическая балансировка якоря электродвигателя своими руками

Залогом бесперебойной работы техники после перемотки якоря, является правильная балансировка. В крупных компаниях по ремонту электродвигателей, на специальном станке делают динамичную балансировку. Так как перемотать якорь самому в первый раз сложно, то выявить грубые ошибки, поможет приспособление для статической балансировки «На ножах». Его легко сконструировать самостоятельно.

Подберите два лезвия из стали. Они должны обладать хорошей прямолинейностью и чистотой обработки. Установите лезвия на жестком основании параллельно друг другу. Расстояние между лезвиями — размер якоря. В итоге должно получиться такое приспособление:

Схематичное изображение приспособления «На ножах», где 1 — якорь электродвигателя; 2 — стальные лезвия; 3 — основание; А и Б — точки для припаивания грузов.

Метод балансировки прост: якорь размещают на лезвиях и наблюдают за его перемещением. Якорь будет поворачиваться, так как самая тяжелая часть будет оказываться внизу.

Задача – переместить центр тяжести как можно ближе к оси якоря, которая обозначена пунктиром. При качественной балансировке якорь остается неподвижным. Чтобы выровнять вес, на точки А и Б навешивают грузы из пластилина.

Когда достигается равновесие, грузы снимают, взвешивают и припаивают металл, равный их весу.

Теперь вы знаете, как перемотать якорь своими руками. Благодаря навыкам балансировки, ваш инструмент не будет вибрировать и перегреваться, даже при мелких недочетах в укладке обмотки. Регулярная проверка контактов и плановая чистка корпуса, помогут свести к минимуму вероятность поломки техники.

Метод балансировки прост: якорь размещают на лезвиях и наблюдают за его перемещением. Якорь будет поворачиваться, так как самая тяжелая часть будет оказываться внизу.

Задача — переместить центр тяжести как можно ближе к оси якоря, которая обозначена пунктиром. При качественной балансировке якорь остается неподвижным. Чтобы выровнять вес, на точки, А и Б навешивают грузы из пластилина.

Когда достигается равновесие, грузы снимают, взвешивают и припаивают металл, равный их весу.

Теперь вы знаете, как перемотать якорь своими руками. Благодаря навыкам балансировки, ваш инструмент не будет вибрировать и перегреваться, даже при мелких недочетах в укладке обмотки. Регулярная проверка контактов и плановая чистка корпуса, помогут свести к минимуму вероятность поломки техники.

�� Видео

Все неопытные мастера допускают эту ошибку! �� Как не сломать инструмент при ремонте! Скачать

Схема Подключения Статора Болгарки

Схема Подключения Статора Болгарки

Болгарки

Обновлено 13.11.2023
Поделиться
Просмотров 1601

Видео: Все неопытные мастера допускают эту ошибку! �� Как не сломать инструмент при ремонте! Скачать

Все неопытные мастера допускают эту ошибку! �� Как не сломать инструмент при ремонте!

Проверка и ремонт якоря болгарки своими руками 1

Схема Подключения Статора Болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется.

Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным.

Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

Коллектор асинхронного двигателя чувствителен к перегреву

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора.

Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится.

Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

  1. Провести общий осмотр инструмента.
  2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
  3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук.

На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах.

Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра.

Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны.

Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт.

Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости.

Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

  1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.Для снятие понадобится широкая плоская отвёртка
  2. Выкручиваются 4 винта, крепящие корпус редуктора.Снимать корпус надо осторожно
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.Для разборки редуктора понадобится съёмник
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.Съёмник приводится в действие вращением упорного винта

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.

» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов.

Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Видео: Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1. Скачать

Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Как подключить электроинструмент не зная схемы

Схема Подключения Статора Болгарки

Как подключить электроинструмент? Такой вопрос очень часто возникает при ремонте электроинструмента когда нет электрической схемы, прибор частично или полностью разобран, разукомплектован и вдобавок подвергался неоднократному, неумелому ремонту.

Провода торчат в разные стороны, некоторые из них соединены между собой, концы других оголены. Казалось бы, что в этом хаосе, в котором нет никакой логики, невозможно разобраться.

На самом деле, правильно и без проблем подключить можно любой электромотор, даже не зная схемы. Нужно только знать его тип, особенности конструкции и хотя бы основы теории.

Покажу это на примере подключения фрезера Macita3612C.

Кажется, что в этом хаосе проводов без схемы невозможно разобраться, но поверьте, это не так. Более того, без некоторых проводов можно обойтись, а некоторые просто не нужны.

Иногда, при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить устройство к сети при этом сохранив весь тот функционал каким, электроинструмент обладал изначально, но из корпуса только торчат провода, причём довольно много (в моём случае 6), а электрической схемы нигде не удается найти. Что делать? На самом деле, всё не так страшно и сложно.

Отличительный признак коллекторного электродвигателя коллекторный узел.

Вовсе не обязательно знать что и как было сделано изначально. Для того чтобы подключить электромотор инструмента нужно сделать следующее:

  1. Найти питающую цепь.
  2. При необходимости подключить конденсаторы.
  3. Подключить коммутирующее устройство.

Методика нахождения проводов питания

Если вы обладаете хоть какими-то навыками электротехнических работ то чтобы подключить к сети любой электроинструмент достаточно только знать, помнить эту незамысловатую схему.

В ручном электроинструменте любого предназначения, как правило, используется универсальный коллекторный электродвигатель (УКД). Универсальность эта весьма условна и означает только то что двигатель теоретически может работать от постоянного и от переменного тока.

На практике при ремонте, эту особенность не применишь, важнее знать принципиальную схемы УКД. Взглянув на которую можно сделать важный практический вывод.

Один из пучка входящих в корпус двигателя проводов непременно должен быть подключён к одной из обмоток статора, а через неё к контактной площадке щётки.

Чтобы убедиться в этом нужно выкрутить или снять обе пробки щеткодержателей и вынуть щётки. Затем, коснувшись одним щупом мультиметра к контактной площадке одной из щёток, другим щупом последовательно прозвонить все проводники. Если искомый провод не будет найден, перейти к другой площадке. В конце концов, нужный проводник обязательно отыщется.

В этом случае удобно пользоваться мультиметром со звуковой прозвонкой. В зависимости от конструктивных особенностей исследуемого аппарата сопротивление в некоторых цепочках может оказаться очень небольшим и это может ввести в заблуждение.

Методика поиска нужного провода проста, обыкновенная прозвонка.

Как найти второй питающий проводник

Искать провод, идущий на вторую щётку нужно по-другому. Дело в том, что проводник может быть подключен не напрямую к электромотору, а через какое-нибудь устройство, обеспечивающее функциональные возможности электроинструмента.

Таких опций немного: регулятор оборотов с функцией поддержания постоянных оборотов под нагрузкой, плавный пуск.

Так вот, все эти устройства в цепи питания электродвигателя включены последовательно, поэтому прежде чем обнаружить второй провод питания электродвигателя на входе, придётся найти выходящий проводник с регулирующего устройства. Для этого приборчик нужно извлечь из корпуса инструмента. Обычно он прячется где-то неподалёку. В моём случае под верхней крышкой корпуса.

Контроллер оборотов легко извлекается и даже без прозвонки сразу видно, что куда идёт в том числе входящий и выходящий провода питания. С помощью мультиметра убеждаемся что каждый из питающих проводников сидит только на одной из щёток и в принципе всё. Можно подавать напряжение, двигатель будет работать.

Подключить контроллер оборотов просто. 1 – пара на потенциометр. 2 – пара на датчик Холла или тахометр. 3;5 – провода питания. 4 – выходной провод на электродвигатель.

Подключение конденсатора в цепи коллекторного электродвигателя

Хотя электродвигатель и работает, но на самом деле, это ещё не всё. Остались несколько бесхозных проводков, к которым припаяны пару конденсаторов. Сейчас, повсеместно серии TNS. В старом инструменте можно было встретить что-то советское, например, К73-17.

Емкость их может быть разной в пределах 0,1-0,5 μF, рабочее напряжение 250 – 600 В.

При их подключении необязательно знать все особенности разводки проводников конкретной модели электроинструмента (иногда довольно замысловатые), достаточно только помнить, что в цепи коллекторного электродвигателя все конденсаторы, сколько бы их ни было, подключаются параллельно питающей цепи.

Если конденсаторов несколько то их соединение между собой может быть любым: параллельным, последовательным или комбинированным.

Пусть вас не смущает, если на одном из конденсаторов окажется три вывода. Средний вывод подключается к корпусу электромотора. Для чего это делается, читайте здесь.

Для чего в цепи коллекторного электродвигателя нужен конденсатор

Основное предназначение конденсатора в цепи однофазного коллекторного электродвигателя, снижение искрообразования при сопряжении щёток с ламелями коллектора и как следствие более долгий срок службы электроинструмента.

Однако, не стоит преувеличивать его роль. Конденсаторы, как бы тщательно не были подобраны их параметры (ёмкость), повлиять на механический износ коллектора и щёток не могут, разве что несколько снизить интенсивность выжигания металла ламелей.

В цепи однофазного коллекторного электродвигателя переменного тока конденсаторы подключаются параллельно питающей цепи.

Другая польза, срезание высокочастотной реактивной составляющей.

Учитывая повсеместное применение импульсных блоков питания и цифровое кодирование радиосигнала, реального проку от этой опции почти нет, но как бы там ни было индуктивные выбросы (в этом случае помехи) действительно не попадают в электросеть.

На самом деле сфера применения конденсаторов в цепях электромоторов шире и роль их гораздо весомее, но это совсем другие электродвигатели, другие приборы и схемы их подключения то же другие.

Типовые схемы подключения кнопок пуска электроинструмента

Прежде всего, все кнопки пуска я бы разделил по способу функционирования, который зависит от предназначения электроинструмента.

  • При работе с дрелью, шуруповёртом, перфоратором имеет значение оперативное включение, выключение инструмента, изменение частоты и направления вращения его патрона.
  • При работе с болгаркой такая оперативность не к чему. Более того, для исключения случайного запуска инструмента механизм выключателя сознательно делают довольно затруднительным.
  • Несанкционированный запуск фрезера не так опасен, оперативность отключения не нужна, а регулятор оборотов в некоторых случаях вынесен на корпус. Поэтому для включения фрезера применяется тумблер с фиксированными положениями рычага.

Кнопка пуска для перфоратора, дрели, шлифмашинки

Даже на картинке видно, что к кнопке пуска перфоратора, дрели и других подобных устройств, должно быть подключено, как минимум шесть проводов. Пара входящих, пара выходящих и пара проводов к конденсатору.

Фотография получилась не слишком вразумительной, кажется что проводов семь, но на самом деле лишний провод – это средний отвод от конденсатора, который садится на землю, а за её отсутствием, на корпус электромотора.

Таких кнопок много от простых и дешёвых БУЭ, FA (цена 150 – 350 руб), до дорогих, но не менее простых Macita HR-1830/1640, стоимостью 1500 рублей.

Собственно, неважно какая именно кнопка будет установлена. Лишь бы она подходила по размерам и соответствовал её ампераж, а о том как подключить кнопку, в том числе с реверсом, читайте здесь.

Выключатель для фрезера

В моём случае установлен трёхконтактный выключатель ALD163. В одной из ручек, которые устанавливаются по мере необходимости предусмотрено установочное место под ALD164.

Выше я писал о замысловатости разводки некоторых моделей электроинструмента Так вот применяемый способ коммуникации выключателя ALD163 во фрезере Macita3612C как раз из этого ряда.

Хотя контактов три и к каждому из них подключен провод фактически работают и нужны только два.

Проводники контактов 1; 2 дублируют друг друга и если не знать что предусмотрена установка второго выключателя то принадлежность лишнего проводка так и останется загадкой.

Выключатель для болгарки

Собственно, сама по себе кнопка пуска болгарки УШМ-020, шести амперная 5Е4, включается очень легко. Буквально легким нажатием пальцев. Труден для переключения, а особенно для фиксации, механизм привода выключателя. Хотя стремление производителя понятно, обезопасить пользователя, но на мой взгляд, Дифмаш, в этом случае явно перестарался.

Здесь, другая беда. Некоторые производители, например, Дифмаш на своём изделии УШМ-020, сделал выключатель настолько тугим и неудобным при включении, что это превращается в настоящую проблему, решить которую можно только заменой выключателя на что-то аналогичное, более удобное, но а подключить такой выключатель я думаю не составит проблем.

Видео: Схемы намоток статора Скачать

Схемы намоток статора

Принципиальная электрическая схема болгарки

Практически каждый мастер, часто работающий с металлом, знает устройство электрической схемы болгарки. Болгарка является инструментом, который наиболее часто применяется для резки металла. Этот инструмент является источником повышенной опасности, поэтому следует перед каждым ее использованием проверять исправность электрического и механического компонентов конструкции.

Принципиальная электросхема болгарки.

Угловая шлифмашинка, которая на постсоветском территории носит название “болгарка” была еще 3-4 десятилетия назад мечтой каждого домашнего умельца.

30-40 лет тому назад этот рабочий инструмент выпускался одним производителем, заводом “Элтос-Болгарка”, располагавшемся на территории Болгарии в городе Пловдив.

В настоящий момент производители предлагают потребителям различные модели и модификации этого инструмента, однако основные узлы конструкции практически не претерпели изменений. Большинство конструктивных элементов на различных моделях и модификациях отличаются только размерами.

Электрическая составляющая конструкции болгарки

За весь период своего существования внешний вид инструмента практически остался без изменений. Болгарка имеет продолговатый корпус, в который монтируется электропривод и редуктор.

На боковой поверхности инструмента закрепляется ручка для удержания инструмента в рабочем положении, дополнительно для защиты мастера на корпусе инструмента закрепляется защитный кожух, прикрывающий рабочий элемент.

Устройство обычной болгарки.

Болгарка, как и любой инструмент, в процессе эксплуатации может выходить из строя. В большинстве случаев для устранения поломок требуется простейший ремонт рабочего оборудования, его электрического компонента.

Для того чтобы произвести ремонт, нужно знать устройство не только механической части, но и электросхему инструмента. Для проведения качественного ремонта следует изучить принцип работы болгарки. В состав электрической схемы болгарки входят следующие конструктивные элементы:

  • якорь;
  • коллектор;
  • электрощетки;
  • редуктор;
  • статор;
  • кнопка запуска и блокировки;
  • силовой кабель с вилкой для подключения в бытовую сеть.

Каждый из компонентов предназначен для выполнения в электроцепи определенных функций, а неисправность любого из них ведет к остановке функционирования приспособления. Например, якорь представляет собой вращающийся элемент электроцепи.

Он обеспечивает передачу вращательного движения на шлифовальный диск. Для того чтобы инструмент мог качественно функционировать, якорь должен вращаться с большой скоростью.

Чем выше скорость вращения этого элемента конструкции, тем выше мощность прибора.

Функции, выполняемые компонентами конструкции болгарки

Устройство якоря болгарки.

Коллектор представляет собой площадку на якоре, на которую выведены все силовые и управляющие кабели. Задачей коллектора является проведение проходящих по обмоткам сигналов к двигателю и блоку управления. Коллектор при снятии крышки корпуса сразу бросается в глаза наличием отполированных пластин, которые имеют крупные размеры.

Электрощетки в конструкции прибора служат для передачи электротока на коллектор от силового кабеля.

В процессе работы, если щетки имеют нормальное техническое состояние, то через вентиляционные отверстия корпуса видно образующееся ровное свечение.

В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора.

Редуктор является одним из важнейших компонентов конструкции. Его назначение осуществлять передачу энергии вращения от вращающегося якоря к шлифовальному диску, обеспечивая его вращательное движение. Редуктор отвечает за частоту и мощь вращения рабочего инструмента болгарки.

Статор представляет собой сложный в техническом отношении узел конструкции прибора. В конструкцию статора входят обмотки, которые при взаимодействии посредством магнитного поля с обмотками якоря приводят последний в движение.

Катушки статора имеют определенное число витков, рассчитанное в соответствии с требованиями электротехники. При выходе этого узла из строя требуется проведение перемотки катушек. Эта операция требует определенных знаний и навыков.

Перемотку статора лучше доверить специалисту мастерской.

Электросхема устройства болгарки

Внутреннее устройство болгарки.

В процессе проведения ремонта недостаточно знать предназначение основных конструктивных элементов электросхемы инструмента, нужно еще уметь читать ее. Электросхема болгарки является не очень сложной. Однако даже такая конструкция в некоторых случаях при проведении ремонта может вызвать затруднения.

Электросхема болгарки устроена определенным образом. Две катушки статора подключаются последовательно через кабель к бытовой сети с напряжением 220 В. Эти катушки электрически между собой являются не связанными.

Включение и выключение этих обмоток осуществляется механическим путем при помощи выключателя. Этот выключатель является механически связанным с кнопкой пуска.

Каждая из этих обмоток через контакт выключателя связывается с соответствующей графитовой щеткой.

Далее электроцепь при помощи двух параллельно подсоединенных к графитовым щеткам обмоток идет на катушки ротора. Цепь замыкается на клеммах коллектора. В состав якорной обмотки входит большое количество отдельных небольших обмоток, но к щеткам из графита подключаются только две.

Чаще всего шлифмашина выходит из строя именно из-за поломок ее электрических компонентов и разрыва электроцепи.

Для проведения диагностирования и выявления неисправностей в электроцепи применяется спецприбор — мультиметр. Этот прибор может потребоваться не только для проведения проверки работоспособности болгарки, но и любого другого электрического инструмента или прибора.

Удобнее всего начинать диагностирование с участка ввода электротока. Проверку проводят поэтапно, проверяя и прозванивая каждый из элементов электросхемы устройства.

Мелкий ремонт болгарки

Причины неисправности болгарки.

В случае если после осуществления нажатия на пусковую кнопку инструмент не запускается, вполне вероятно, что причиной поломки является небольшая неисправность, которую можно устранить собственными силами. Диагностирование лучше всего проводить по принципу от простого к сложному.

Чаще всего местом разрыва в электроцепи является участок от источника электроснабжения до графитовых щеток. В процессе ремонта следует снять кожух и протестировать цепь на участке подвода электротока к пусковой кнопке.

В случае если не наблюдается подача тока на клеммы кнопки, то следует провести замену подающего электрокабеля.

В случае если электроток поступает на пусковую кнопку, но не транспортируется далее, то поломка инструмента заключается в выходе из строя пусковой кнопки. В случае выхода из строя кнопки следует провести ее замену.

Для этой цели следует аккуратно разобрать пусковой механизм и заменить кнопку пуска. При подключении следует особое внимание обратить на клеммы, т. к.

неправильное их подключение может привести к перегоранию обмоток инструмента.

Замена графитовых щеток

Выход из строя графитовых щеток является одной из наиболее распространенных поломок болгарки.

Срок службы этого элемента конструкции инструмента составляет порядка 1,5-2 года. Процесс замены щеток не представляет особых сложностей. Для замены этих конструктивных элементов потребуется вскрыть корпус инструмента. После вскрытия корпуса при помощи отвертки приподнимаются и сдвигаются щеткодержатели, которые закреплены на коллекторе.

Замену щеток следует производить только на фирменные, приобретенные в спецмагазинах. При приобретении новой щетки ее следует сравнить с оригинальной, которая извлечена из инструмента. Новая щетка должна полностью, по всем параметрам, совпадать с извлеченной из болгарки. После установки новых щеток, следует проверить плавность ее перемещения.

После установки и проверки плавности перемещения щетки она фиксируется при помощи щеткодержателя. После фиксирования щеткодержателя корпус инструмента закрывается.

Замена щеток — единственная операция, которую в процессе ремонта следует проводить собственными силами, остальные виды ремонта лучше доверить специалистам.

Видео: Не работает болгарка / Как проверить статор и ротор УШМ Скачать

Не работает болгарка / Как проверить статор и ротор УШМ

Болгаркой сегодня пользуются многие и в производстве и в быту. Этот инструмент в настоящее время приобрел особую популярность

Схема Подключения Статора Болгарки

История происхождения этого уникального приспособления для нарезки металла начиналась еще в советские времена. 50 лет назад было мечтой каждого гражданина нашей страны иметь болгарку дома.

Название произошло от завода изготовителя, явившегося разработчиком и производителем устройства – «Элтос-Болгарка». Инструмент изготавливался в Болгарии, поэтому и постепенно к нему «приросло» такое название.

Несмотря на значительные усовершенствования этой техники на сегодняшний день в основе болгарки остались те же конструктивные элементы.

Электрическая часть болгарки

За последнее время изменений существенных в конструкции инструмента не было. Корпус продолговатый, внутри находится редуктор с двигателем, на боку ручка и защитный кожух поверх абразивного круга.

Не всегда инструмент работает бесперебойно, да и бывают обстоятельства, когда появляется необходимость его просто разобрать и смазать маслом некоторые элементы в качестве профилактики.

Для этого необходимо знать конструкцию и уметь пользоваться чертежами, в их числе и электросхема болгарки.

Умение правильно читать технические документы и понимать, как оборудование работает, помогут выполнить любого вида ремонтные работы.

Электрическая схема болгарки содержит следующие элементы, обеспечивающие приведение ее в движение:

  • коллектор;
  • редуктор;
  • ручки-держатели;
  • якорь;
  • электрощетки;
  • статор;
  • кабель для подачи электроэнергии.

У каждого из этих элементов имеется свое предназначение, из-за поломки любого из них инструмент не будет работать.

Назначение каждого элемента электроснабжения болгарки УШМ 125

Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.

Назначение элементов для энергоснабжения:

  1. Якорь. Эта часть способствует движению абразивного круга для резки металлических изделий и заготовок. Необходимо создание большей скорости по отношению к дискам для обеспечения их вращательных движений. И, соответственно, при большей скорости якоря показатели мощности инструмента выше.
  2. Коллектор. Это площадка, размещенная на якоре, к которой подсоединяются все силовые линии. Его основная функция заключается в передаче сигналов по обмоткам на двигатель и блок управления таким образом, чтобы элементы правильно восприняли эту информацию. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие.
  3. Электрощетки. Предназначение этих элементов для подвода электротока к кабелю. При нормальном рабочем размещении через отверстие, предназначенное для вентиляции, будет наблюдаться свечение, исходящее от них. Если же отмечается, что таковое отсутствует, проходит слабо либо почти незаметно, то это показатель того, что с электрощетками проблемы.
  4. Редуктор. Основная конструктивная деталь для электросхемы и для всего технического устройства в целом. Его функция заключается в передаче электроэнергии от якоря к абразивному диску. Таким образом обеспечивается вращение, которое создает работу. По факту только редуктор способствует увеличению скоростных и мощностных характеристик углошлифовальных машин.
  5. Статор. Это самый сложный узел, дополняющий устройство болгарки. Именно в нем находятся обмотки и якоря, и ротора, которые являются первичными механизмами, обеспечивающими движение. Обмотки катушки статора четко рассчитаны до последнего витка. Если этот элемент выйдет из строя, то вряд ли не опытному рабочему удастся восстановить обмотку. Это бывает, но в исключительных случаях. Лучше всего обратиться в специализированную мастерскую по вопросу перемотки статора.

Как прочитать электросхему

Чтобы болгарку правильно отремонтировать или провести техническое обслуживание, нужно, прежде всего, научиться читать схемы электроинструмента, в их числе – электрическую. В целом она кажется не столь сложной, но бывает, простому рабочему сложно разобраться в ней, поэтому приходится обращаться к профессионалам. Схема подключения технического устройства читается следующим образом:

  • 2 статорные обмотки последовательно подключены через силовой кабель со стандартным напряжением 220 В, при этом они не взаимосвязаны между собой. Включаются и выключаются они при помощи выключателя, работа которого обеспечивается за счет нажатия пусковой кнопки. У каждой обмотки имеется защита через контакт щеткой из графита;
  • две параллельно подключенные к графитовым обмоткам щетки замыкаются на коллекторе. Несмотря на то что якорная обмотка состоит из нескольких, только две имеют подсоединение к графитовым щеткам. Устройство болгарки выходит из строя в 9 случаях из 10 при размыкании электрической цепи.

Чтобы правильно произвести оценку работы электроинструмента, используется специализированный прибор – электронный мультиметр.

Это уникальный тестер, который можно использовать не только для определения неисправности в болгарке, но и в других энергоинструментах.

Для начала диагностируется неисправность на вводе тока, затем производится последовательное прозванивание всего технического устройства. Для проверки проводимости необходимо выставить положение минимального уровня сопротивления.

Как производить ремонт

Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Всего несколько рекомендаций по выполнению ремонтных работ, чтобы начинать с простого и заканчивать более сложным.

  1. При разрыве электрической цепи устройства УШМ 1100 Э следует произвести снятие защитного кожуха и проверить тестером на предмет наличия напряжения в пусковом механизме. Если отсутствует пусковой ток, то проблема заключается в неисправности электропровода. В этом случае необходимо заменить провод на новый. Так будет произведен простейший ремонт в устройстве 1100 Э.
  2. Если при включении кнопки «пуск» ток есть, а далее ток в устройство не поступает, то сама проблема заключается именно в кнопке, поэтому следует заменить ее на новую. Не нужно спешить в этом деле, для начала следует произвести разборку механизма, поочередно маркируя детали, чтобы при сборке не допустить ошибки. Для замены забракованного элемента можно подобрать другой, подходящий по параметрам. Особое внимание необходимо уделить контактам: если они неправильно будут подключены, то, возможно, перегорела обмотка или заклинило якорь.
  3. Если при полной исправности провода и пусковой кнопки ток не поступает на щетки, то следует произвести зачистку пластин щеткодержателей. Если механизм 1100Э не работает и дальше, то необходимо произвести замену старых щеток на новые.

О том, как подключить техническое устройство, в том числе угловую машинку, можно прочитать в инструкции по эксплуатации или в интернете.

Как заменить графитовые щетки

На основании практических данных установлено, что наиболее уязвимой частью в техническом устройстве, в том числе и в 1100Э, являются графитовые щетки. Их срок службы составляет не более 2 лет.

Чтобы произвести замену старых щеток на новые, не нужно обладать опытом. Такая манипуляция не составит большого труда даже для неопытного человека.

Для изучения состояния щеток нужно открыть корпус инструмента, в том числе 1100Э.

При этом устройство должно быть обесточено, а щеткодержатели, установленные на коллекторе, аккуратно отодвинуты в сторону. Использование отвертки для этой операции обязательно.

Если техническое устройство изготовлено специализированной фирмой, то щетки могут удерживаться с помощью пружины. Чтобы произвести извлечение щетки, нужно эти пружины прижать отверткой.

Если же изготовителем инструмента является Китай, то в этих местах расположены заглушки, которые тоже убираются с помощью отвертки, и только после этого щетка легко снимается. Чтобы определить, какую щетку нужно приобрести, рекомендуется взять снятую деталь с собой в магазин и соответственно в нем подобрать аналогичную, четко по заданным параметрам.

При вставке щетки в болгарку необходимо эти действия выполнять плавно, не спеша. Важно при этом обратить внимание, что она ни за что не цепляется и ровно устанавливается в гнездо.

По образу и подобию установки первой щетки, можно поставить и вторую. После этого необходимо проверить расположение проводов в техническом устройстве, чтобы они нигде не пережимались. Теперь корпус можно закрыть и включить машинку в тестовом режиме.

Видео: Якорь болгарки вращается не в ту сторону Скачать

Якорь болгарки вращается не в ту сторону

Как сделать плавный пуск электроинструмента с обычной розетки

Схема Подключения Статора Болгарки

Обычная розетка, если ее немного доработать, может продлить жизнь любому вашему инструменту — болгарке, циркулярной пиле, триммеру и т.п.

Все что для этого нужно — маленькая коробочка плавного пуска стоимостью около 200 рублей. Например такой марки как KRRQD12A.

Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.

Электроинструмент без такого устройства имеет кучу недостатков:

  • искрение якоря на коллекторе с выгоранием ламелей якоря
  • выгорание щеток и более быстрое их стачивание
  • чаще выходят из строя обмотки ротора и статора
  • токовый бросок в общую электросеть
  • удары шестерней друг о друга и более быстрое их срабатывание
  • опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность

При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза. Что немаловажно для непрофессиональных столяров.

Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.

Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.

Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.

Данная коробочка рассчитана на ток 12 Ампер.

Есть и более мощная модель на 20А.

Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.

Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.

Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.

Но рядовому пользователю инструмента, гораздо проще все это купить в уже готовом компактном корпусе. Заказать подобный блок можно по ссылке отсюда.

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

�� Видео

как подключить болгарку без кнопки. Скачать

как подключить болгарку без кнопки.

Как проверить СТАТОР болгарки и любого другого электроинструмента Скачать

Как проверить СТАТОР болгарки и любого другого электроинструмента

Проверка и замена статора (обмотки) на болгарке Makita 9555-9558HN Скачать

Проверка и замена статора (обмотки) на болгарке Makita 9555-9558HN

ПЦ 16/2000Т. Записка внутри, подключение статора, проводки. Скачать

ПЦ 16/2000Т. Записка внутри, подключение статора, проводки.

Перемотка ( ремонт)полюсных катушек , электроинструмента. Скачать

Перемотка ( ремонт)полюсных катушек , электроинструмента.

Ремонт болгарки своими руками. Замена статора. Скачать

Ремонт болгарки своими руками. Замена статора.

Перемотка статора (УШМ) болгарки, на коленке. Motor rewinding Скачать

Перемотка статора (УШМ) болгарки, на коленке. Motor rewinding

Почему при замене статора изменилось направление вращения якоря? Скачать

Почему при замене статора изменилось направление вращения якоря?

Сгорела болгарка (УШМ) / Разбираем, прозваниваем, ремонтируем УШМ Скачать

Сгорела болгарка (УШМ) / Разбираем, прозваниваем, ремонтируем УШМ

Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента Бош Скачать

Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента Бош

Статорная катушка для цепной пилы с тормозом, особенности. Скачать

Статорная катушка для цепной пилы с тормозом, особенности.

УШМ Кировская ЛЕПСЕ, 2,2 кватта, замена статора. Скачать

УШМ Кировская ЛЕПСЕ, 2,2 кватта, замена статора.

Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть2. Скачать

Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть2.

ремонт болгарки сгорел статор Скачать

ремонт болгарки сгорел статор

Как проверить статор Скачать

Перемотка статора болгарки

Иконка канала Строительные Чудеса

Перемотка статора болгарки от А до Я. Инструкция, как перемотать статор. Мотал впервые. Моя группа для рукастых: https://www.facebook.com/groups/prostosamodelki/?multi_permalinks=627989961484395&notif_id=1598376500682958&notif_t=feedback_reaction_generic&ref=notif Тут группа для радиолюбителей: https://www.facebook.com/groups/radiopill?multi_permalinks=2310237942607938&should_open_composer=false На текущий момент снимаю видео о моём хобби — самоделки из металла, дерева и из другого хлама, который есть в каждом дворе. А так же о электронных самоделках, ремонты, тесты и испытания. Для поддержки канала поставь лайк, подпишись, поделись видео в соц.сетях. Ваше внимание и все выше описанные действия очень важны для продвижения канала. #перемоткастатора #болгарка

Показать больше

Войдите , чтобы оставлять комментарии

Можно ли самому намотать статор болгарки?

Черницкий

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Последние посетители 0 пользователей онлайн

Ни одного зарегистрированного пользователя не просматривает данную страницу

  • IPS Theme by IPSFocus
  • Политика конфиденциальности
  • Обратная связь
  • Уже зарегистрированы? Войти
  • Регистрация
Главная
Активность
  • Создать.

Важная информация

Мы разместили cookie-файлы на ваше устройство, чтобы помочь сделать этот сайт лучше. Вы можете изменить свои настройки cookie-файлов, или продолжить без изменения настроек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
