Что такое тестер электрика

Работа с тестером электрическим

Использование мультиметра для электрика является необходимым. Этот прибор позволит получить разнообразную информацию о деталях и схемах, с которыми приходится работать. При правильном использовании мультиметр дает электрику возможность узнать все, что необходимо для успешного выполнения работы.

Что такое мультиметр

Этот прибор очень полезен для электрика. Он одновременно универсальный и достаточно простой для тех, кто знает, как правильно им пользоваться. С его помощью можно измерить напряжение, сопротивление, прозвонить схему, определить силу тока и сделать многое другое. Однако необходимо при его использовании соблюдать правила эксплуатации. При их нарушении можно не только получить неверные данные, но и повредить multitester.

Существуют различные виды мультиметров. Они могут быть цифровыми или аналоговыми, стрелочными. Последние менее точные и недостаточно комфортные по сравнению с первыми. Различные модели могут отличаться по расположению элементов на панели или их составу. Эти данные отражены в их руководствах.

Этот прибор имеет собственный источник питания, который необходим ему для работы. Далее будет подробно рассказано, как правильно пользоваться тестером напряжения.

Принцип работы тестера

Для того, чтобы воспользоваться этим прибором, нужно установить подходящий режим. Это делают с помощью переключателя, который находится в центре панели.

Если его вращать и установить в определенное положение, то tester будет готов к выполнению конкретной работы.

Для того чтобы переключить прибор в правильное положение, нужно обратить внимание на обозначения, указанные вокруг тумблера. Предусмотрены следующие режимы работы:

• Если установить вертикально вверх, указатель будет в положении «OFF». В этом положении прибор выключен.
• Далее вправо располагается зона, относящаяся к измерению этим аппаратом переменного напряжения. Она выделена рамкой и имеет обозначение «ACV».
• Далее следует зона измерения постоянного тока. Она включает в себя 4 значения. Она обозначена «DCA».
• Далее имеется положение, которое обозначается «10A». В этом режиме можно измерять силу тока, достигающую указанной величины. Этого нельзя делать при других положениях переключателя.
• Существует возможность померить переменный ток.
• Там, где имеется обозначение диода, устанавливается режим для прозвонки схем.
• Далее следует зона из нескольких режимов, с помощью которых можно узнавать сопротивление
• Справа сверху указан участок, соответствующий измерению постоянного напряжения.

Вам это будет интересно Измерение силы тока

Таким образом можно видеть, что вращением центрального переключателя можно установить прибор в требуемый режим, чтобы замерить нужную величину.

Для работы необходимо использовать два щупа: красный и черный. Для них предусмотрено три гнезда, расположенных справа снизу:

• Нижнее представляет собой общий выход. Сюда устанавливают черный провод.
• В среднее гнездо ставят красный провод. На котором находится положительное напряжение.
• Верхнее гнездо также предназначено для красного провода, но оно используется только в том режиме, чтобы измерять силу тока, превышающую 200 мА.

В большинстве случаев для работы нужно, чтобы черный провод был подсоединен к нижней клемме, а красный — к средней. Результат измерения будет изображен на дисплее, который расположен в верхней части прибора.

Обозначение постоянного и переменного тока

Положение переключателя для измерения постоянного тока выглядит следующим образом: «А=». Если нужно измерить переменный, то его будет обозначать: «А~».

Если необходимо проверить силу тока, прежде всего определяют, речь идет о переменном или постоянном. Для каждого из них на круговой шкале имеется несколько значений. Принцип работы состоит в том, что каждое из них предназначено для указания масштаба измерений. Для определения того, которое необходимо, нужно предположить, какая примерно сила тока должна измеряться.

На панели указаны максимальные значения для измеряемого промежутка. Для получения наиболее точных данных, согласно инструкции, выбирают ближайшее к предполагаемому значению.

Бывает так, что нельзя предварительно узнать нужную величину. В этом случае проводят измерения и смотрят, какие данные отражаются на дисплее. Если они малы, переходят на шкале к меньшему значению.

Этот способ действует аналогично для измерения переменного и постоянного тока.

Нужно помнить, что для проверки силы тока мультиметр требуется подсоединять последовательно.

Иногда возникает необходимость использовать режим «10А». Он применяется в тех случаях, когда значение превышает 200 мА. В этом случае красный провод надо переключить в соответствующую этому режиму клемму.

Инструкция

Далее будет рассказано, как измерить напряжение тестером.

Вам это будет интересно Правила проверки стабилитрона

При измерении напряжения нужно прежде всего определить, переменное оно или постоянное. В зависимости от ситуации необходимо выбрать подходящую шкалу для использования.

На шкале указаны наибольшие величины для измеряемых диапазонов. Чтобы мерить, нужно выбрать ближайшую максимальную величину.

Если отсутствует предварительная информация о напряжении, то выбирают максимальную шкалу. Если значение на дисплее слишком маленькое, то переходят к более мелкой шкале.

Измерение постоянного или переменного напряжения делают, подключая прибор параллельно.

Важно! В процессе работы в большинстве случаев черный провод должен быть подсоединен к нижней клемме, а красный — к средней.

Меры безопасности

При работе с этим прибором нужно помнить о правилах безопасности:

• Запрещается работать с мультиметром при контакте с водой или в условиях высокой влажности.
• В то время, когда процедура электрического измерения уже проводится, запрещается переставлять переключатель в новое положение. Это можно делать после отсоединения мультиметровых щупов от предмета измерения.
• Указанные на панели верхние пределы величин превышать не разрешается. Нарушение этого правила может привести к выходу тестера из строя.

При соблюдении указанных правил можно гарантировать работоспособность и точность прибора.

Использование мультиметра дает возможность специалисту получить разностороннюю и полную информацию об электрическом соединении или схеме. Для того чтобы им пользоваться, необходимо понимать принцип его использования и выполнять требования техники безопасности.

Помогла статья? Оцените

Прибор для электрика: тестер напряжения

Тестер напряжения — вспомогательное измерительное средство для достижения бесперебойной работы любых электрических приборов. Что оно собой представляет, как пользоваться электронным тестером, что такое электрические пробники напряжения, какие есть разновидности и другое далее.

Описание

Тестером напряжения является портативный электрический и технический прибор, который нужен, чтобы индефицировать возможный потенциал токопроводящих участков. Благодаря нему обеспечивается простое и быстрое тестирование переменного с постоянным напряжением до 400 Ватт. Стоит отметить, что он только указывает на диапазон, но не указывает точный показатель.

Конструкция

Современный тестер считается многофункциональным измерительным прибором, который носит второе название — мультиметр. Состоит он из внешнего и встроенного измерительного щупа, светодиодной шкалы индикации, защитного кольца и кнопки тестирования. Бывают двух типов: аналоговые или стрелочные, цифровые. Первые осуществляют определение величины измеряемого тока при помощи положения стрелки на циферблатной шкале устройства.

Обратите внимание! Сегодня такие приборы морально устарели из-за небольшой погрешности измерений. Важно, что шкала такого агрегата имеет зеркальную дорожку, поэтому, снимая показания, стрелка должна совпасть с зеркальным отражением. Это требуется, чтобы сделать четкую фиксацию величины тока.

Цифровые или электронные измерители — высокоточные устройства, которые сегодня наиболее распространены на рынке. В них показатели находятся внутри жидкокристаллического экрана. Показываются цифрами. Гнезда приборов оснащены двумя щупами, которые, в свою очередь, дополнены специальными наконечниками для измерения.

Технические характеристики

Как правило, каждый электротестер нацелен на измерение постоянного с переменным током от 150 до 500 ватт. Показывает данные с точностью от −30% до 0% от показываемого числа. Диапазон частот равен от 50 до 60 герц. Работает непрерывно в течение 30 секунд при температуре от −15 до 45 градусов Цельсия и влажности не больше 80%. Предельно может функционировать на высоте не более 2000 метров. Весит от 100 до 150 граммов. Восстанавливается примерно 10 минут, после того как был произведен первый замер.

Вам это будет интересно Схема подключения однофазного электросчётчика Меркурий 201

Как пользоваться

Пользоваться устройством нужно, в соответствии с инструкцией, не применяя силу. Его можно использовать как дома, так и в условиях производства. Чтобы делать измерение сетевого уровня электроцепи дома, достаточно воспользоваться руководством для пользователя универсального тестера. Современные мультиметры обладают расширенным функционалом. Они позволяют совершать определение полярности диода, замер емкости конденсатора, а самые продвинутые модели способны делать замер температуры объекта.

Режимы работы

Оснащен агрегат несколькими режимами и параметрами работы. Он работает на низком уровне чувствительности, чтобы изучить напряжение переменного тока, на среднем уровне чувствительности для бесконтактного обнаружения наличия переменного тока и на высоком уровне чувствительности.

Разновидности электрических пробников напряжения

Электрические пробники напряжения призваны проверять целостность электроцепи. От них будет зависеть работа любого элетрического прибора. Каждый многофункциональный тестер обладает целой схемой с отдельным питанием активной сети, который призван осуществлять прозвон даже обесточенных электрических цепей.

Бывает пробник пассивным, активным, многофункциональным, универсальным и самодельным. Пассивный тестер оснащен одним полюсом фазы и выполняет только одну задачу. Он показывает, есть или нет напряжения в электроцепи. Профессиональные электрики его не используют из-за того, что у него ограниченный функционал, а для домашнего использования он подходит.

Активный индикатор считается чувствительным детектором напряжения, состоящим из светодиода, реагирующего на все электромагнитное поле проводника. Спектр его использования больше. К примеру, он помогает отыскать место обрыва проводки дома. Также он позволяет прозванивать провода, и определять исправность их работы.

Многофункциональный тестер — улучшенный вариант активного индикатора. Отличие лишь в том, что в этом имеется переключатель, регулирующий чувствительность устройств. Он работает как в контактном, так и бесконтактном режиме. Дополняется такой тестер дисплейным управлением и зуммером. В отличие от мультиметров, имеет только один щуп.

Универсальный аппарат — распространенный функциональный и удобный тестер, который может как определять фазу с нулевой сетью, так и прозванивать проводку для определения напряжения. Кроме того, он обладает звуковой и визуальной индикацией.

Самодельный контрольный аппарат — это пробник, который имеет обычную 220 вольтовую лампочку, вкрученную в патрон с проводами в виде щупов.

Вам это будет интересно Устройство, принцип работы и применение ионистора

Обратите внимание! Отличается от других пробников тем, что по яркости свечения лампы можно узнать оптимальное напряжение или нет. Кроме того, с таким агрегатом можно осуществлять проверку всех трех фаз.

Дополнительные функции

Современные тесторы сделаны так, что с помощью них можно проверять биполярные транзисторы, а также определять емкость конденсатора и индуктивность катушек.

Проверка транзисторов

Транзисторная проверка является специфичной процедурой. Она нужна только тем, кто занимается ремонтированием радиоэлектронных приборов. Чтобы определить работает ли биполярный триод, пользователь тестера прозванивает диоды при помощи поочередного поключения щупов. Транзистор исправен, если все показания сходятся в случае с подключением база-эмиттер.

Определение емкости и индуктивности

Емкостью называется физический показатель величины, который характеризуется как способность конденсатора к накоплению электрической энергии. Электроемкость измеряется в микрофараде, нанофараде и пикофараде. Индуктивность это показатель накопителя энергии тока, преобразующаяся в энергию магнитного поля.

Определить емкость и индуктивность можно с помощью мультиметра, точнее путем переключения его в диапазон этих величин. Все что нужно, это вставить приборные штекеры и сделать измерение так же, как и измерение сопротивления. Осуществляя замеры, необходимо использовать зажимы крокодилы.

Важно! Определяя емкость конденсаторов, имеющих электролит, необходимо соблюдать тот факт, чтобы было полярное подключение.

Уход за тестером

Тестер не требует какого-то специфического ухода. Все что нужно, это держать его в сухости, хранить при оптимальной температуре, обращаться с ним бережно и аккуратно и держать прибор в чистоте. Важно не допускать падения прибора и деформации его деталей, а также не протирать от пыли корпус, используя растворители с моющими средствами. При поломке оборудования, необходимо его выкинуть, поскольку ремонт может обойтись дороже нового.

Инструкция по безопасному применению

Как правило, инструкция по безопасной эксплуатации для всех аппаратов общая. До начала проведения работ с тестером, необходимо надеть на руки средства личной безопасности. Затем изучить инструкцию к конкретному выключателю тока, который нужно протестировать. Далее нужно нажать кнопку выключателя тока или короткого замыкания, вставить щуп к фазному выходу, а другой подсоединить к заземленному контакту тестируемого прибора. Потом требуется нажать кнопку тестирования и узнать данные.

Вам это будет интересно Устройство и применение резистора в электрической цепи

Обратите внимание! Важно, что тестировать незаземленные контакты нельзя. Это может быть опасно для жизни.

В целом, тестер напряжения или мультиметр, согласно современной терминологии, — устройство многофункциональное, направленное на проверку любого электрооборудования. Бывает разных видов и поставляется на рынок с разными функциями. Позволяет проверять емкость, индуктивность и транзистор во многих случаях. Работает исправно в течение многих лет по инструкции. Не требует особого ухода.

Помогла статья? Оцените

Тестер электрический

Тестер электронный — это прибор для замера постоянного и переменного напряжения, сопротивления и силы тока. Проще говоря, он помогает подтвердить наличие тока в сети и его силу, например, если во время грозы отключилось питание или если оборвался провод и нужно найти место разрыва. Также устройство можно использовать для определения уровня напряжения в электронном устройстве, например, в генераторе.

Как пользоваться

Электрический тестер необходим для тестирования бытовых и осветительных приборов, выявления неполадок в электросети, проверки уровня заряда батареек и аккумуляторов, а также для других работ, связанных с электричеством.

Важно! Сегодня чаще встречается мультиметр — это прибор тестер с дополнительными функциями, чаще всего в него входят омметр, амперметр и вольтметр.

Мультиметр состоит из 3 частей:

1. Пластмассового корпуса с «начинкой»;
2. Блока питания;
3. Двух щупов — красного (плюсовой) и черного (минусовой). Их подключают к измеряемым участкам;
4. Экрана, на котором отражаются результаты. В стрелочных моделях вместо экрана — шкала с делениями и стрелка;
5. Колеса выбора режима, на котором необходимо выбрать параметры.

На лицевой панели при помощи переключателя можно выбрать следующие параметры:

1. «ACV» — переменная напряжения;
2. «DCA» — постоянный ток;
3. «DCV» — постоянное напряжение;
4. «Омега» — сопротивление.

Перед началом работы необходимо выставить измеряемый параметр. После нужно вставить щупы в розетку или приложить к проводу.

У каждого параметра также есть отдельные деления, отмечающие размеры. Например, «ACV» имеет две отметки — 750 и 200 Вольт. При начале работы необходимо выставить наибольший, например, 750 Вольт. Если на табло будет высвечено значение меньше 200 Вольт, можно переставить значение 200 для более подробного результата.

Виды

Все модели делятся на несколько видов, основные — аналоговые и цифровые. Они имеют схожий принцип работы и некоторые отличия, которые могут показаться важными.

Аналоговые и цифровые

Существует несколько видов электрических тестеров:

1. Аналоговые устройства — это приборы со стрелочной шкалой. Считается классическим: такие тестеры появились первыми, ими пользовались еще в Советском Союзе. Из-за более низкой точности измерения встречаются реже, чем цифровые, но имеют перед последними огромный плюс: они намного надежнее и могут использоваться для решения некоторых необычных задач, например, для отслеживания плавных изменений.

1. Цифровые модели — более современные и точные, показывают результат на жидкокристаллическом экране. Отличаются небольшими размерами, высокой точностью и удобством в использовании. К недостаткам стоит отнести высокую чувствительность к электромагнитному излучению, например, к радиопомехам.
2. Комбинированные варианты — результат можно увидеть и на стрелке, и на экране. Это позволяет избежать ошибок и максимально использовать прибор.

Вам это будет интересно Особенности, назначение, устройство и принцип работы диода

Важно! Также мультиметры делятся в зависимости от источника питания (от сети или от внутренней батареи), по особенностям работы (промышленный, для работы во взрывоопасной зоне, автомобильный, с функцией тепловизора и т.д.), по видам отверток (универсальные, простые, светодиодные).

Принцип работы

Отвертка-тестер состоит из металлического жала и резистора. Первый проводит в прибор электричество от тестируемого объекта, второй — переводит полученные от тока параметры до безопасных величин. Роль индикационного элемента выполняет светодиод, который соединен в рукояти со специальным токопроводящим кружком.

Принцип работы состоит в следующем: металлический кончик прикладывается к запитанному объекту, к кружку прикладывают палец. Получается замкнутая цепь, по которой проходит преобразующийся ток.

Обозначения и режимы

На каждом приборе на корпусе имеются некоторые обозначения, необходимые в работе:

1. V= — измеряет напряжение постоянного тока;
2. V~ — измеряет напряжение переменного тока;
3. А= — измеряет постоянный ток;
4. «Омега«/Ω — измеряет сопротивление;
5. —hFE— проверка транзисторов;
6. о)))— прозвон электрических цепей.

Важно! «=» (или DC) означает постоянный ток, «~» (или AC) — переменный. Если на модели написаны буквы, то обозначения могут выглядеть как «VAC» или «DCV».

Каждый указанный режим также имеет диапазон измерений, на которые необходимо ориентироваться (например, постоянный ток может измеряться «до 600 Вольт», «до 200», «до 20», «до 2», «до 200 миллиВольт»). Такое деление необходимо для большей точности: начинать работу необходимо с большей величины, постепенно снижая ее.

Измерения тока

В первую очередь важно отметить, что проверять силу тока в работающей розетке нельзя ни в коем случае. Электричество поступает в розетку только, когда подключен какой-либо прибор, в ином случае тока там нет. Если вставить в розетку щупы, электричество сразу пройдет через них и, поскольку сопротивление прибора крайне низко, сила тока вырастет до больших значений. Это приведет к короткому замыканию и различным последствиям — от перегорания устройства до пожара.

Измерение переменного тока осуществляется следующим образом:

1. Питание от проверяемой розетки отключается через электрощиток;

Важно! Необходимо убедиться, что розетка обесточена.

1. Далее необходимо взять какой-либо электроприбор, например, фен, и подключить один штырек вилки к фазному проводнику розетки. Это можно сделать при помощи клеммника напрямую к проводу, разобрав розетку;
2. На мультиметре нужно выставить режим. Если последний неизвестен, нужно выставить наибольшее значение;
3. Красную щуп вставляется в разъем 10А на приборе, черный — в разъем com;
4. Один щуп подсоединяется клеммником к незанятому штырьку вилки, второй щуп — к дырке розетки или проводу;
5. Затем необходимо включить подачу тока и используемый прибор на 3-5 секунд и снять показания.

Вам это будет интересно Измерительный прибор Ц-20

Таким образом получается, что тестер подключен одним щупом к сети, вторым — к некоторому прибору, прибор также соединен с сетью и мультиметром. Получается точка разрыва цепи, которая не дает электричеству навредить.

Замена аккумулятора прибора

Понять, что прибору необходима замена батарейки, довольно просто: при попытке включения он загорается и тут же выключается.

Работать мультиметр может от батареек «Крона» 9V или от обычных пальчиковых. Во втором случае замена батарейки крайне проста и не отличается от замены в других приборах.

Батарейки «Крона» представлены в виде:

1. Батареек с солевыми элементами: маркируются «6F22». Они дешевле, но имеют меньший срок службы;
2. Батареек с щелочными элементами: маркируются «6LR61». Они дороже и служат дольше.

Важно! Перед заменой батарейки необходимо отключить прибор.

Процедура происходит в несколько шагов:

1. Сперва требуется снять защитный чехол, если он есть, и корпус, открутив небольшие шурупы;
2. Под корпусом расположен отсек со старой батарейкой. Нужно отсоединить клеммы и вытащить ее;
3. После необходимо подключить новый источник питания, подключив клеммы. Они имеют разную форму, а потому перепутать полярности не получится;
4. В конце нужно закрыть крышку и завинтить шурупы. В качестве пробника стоит попробовать включить устройство.

Обзор моделей

На рынке представлено большое количество разнообразных мультиметров — от дешевых домашних до дорогих профессиональных. Выбор конкретной модели зависит от потребностей покупателя и задач, которые он хочет решить.

Важно! Перед покупкой стоит изучить отзывы и обзоры: они позволят узнать недостатки конкретных моделей и избежать их.

DT-830B

Многофункциональный прибор китайского производства, который удобно брать с собой. Имеет небольшие размеры (12,6*7*2,8 см) и вес (менее 150 грамм). Выполняет функции амперметра, омметра и вольтметра, в основном используется для измерения напряжения, постоянного тока и сопротивления, а также для проверки транзисторов и диодов. Информация отражается на дисплее.

Прибор отличается высокой чувствительностью и небольшой, не более 1%, погрешностью. Его средняя стоимость — около 200-300 рублей.

Пользователи положительно оценивают тестер: инструмент хорошо справляется со своими задачами и хорошо подходит для домашнего применения. Особенно отмечают, что им можно проверять даже батарейки, поскольку он измеряет ток до 10 Ампер.

Вам это будет интересно Особенности расчета емкостного сопротивления

Среди недостатков чаще всего указывают на слабый, тонкий щуп, который требует переделки.

C266 (DT-266)

Небольшой и удобный в работе прибор, позволяющий измерить переменные и постоянные ток и напряжение, сопротивление цепи и ее целостность, а также температуру (от 0 до +750 градусов). Модель имеет высокую степень защиты, индикаторы перегрузки и заряда, в комплект входят щупы, термопара и чехол. Результаты измерений сохраняются в памяти. Средняя стоимость — 600-700 рублей.

Покупатели отмечают высокую точность измерений, невысокую цену и хорошее качество устройства, удобство работы. К недостаткам относятся некачественные щупы — они быстро выходят из строя.

М812

Один из лучших вариантов для дома. Модель небольшая и легкая (меньше 100 грамм), помещается в карман или в ящик с инструментами. Позволяет измерить постоянное и переменное напряжение, постоянный ток и сопротивление, провести «прозвон», измерить температуру от −10 до +50 градусов. В комплект входят только щупы. Средняя цена составляет около 300 рублей.

Отзывы о модели в основном едины: устройство не представляет ничего особенного, но хорошо справляется с небольшой работой и полностью оправдывает невысокую цену. Некоторые также отмечают низкую точность показаний, хотя друге покупатели говорят о неплохой точности данных.

DT9208A

Недорогой, но точный прибор позволяет измерять характеристики электросети: напряжение, ток, частоту, сопротивление и другие. Данные выводятся на экран. Благодаря возможности получить точные данные и качественной сборке прибор подойдет и любителям, и профессионалам. В комплект входят набор щупов и термопара для измерения температуры. Средняя стоимость набора — 900 рублей.

К сожалению, пользователи отмечают, что прибор имеет большое количество недостатков: низкое качество щупов и слабый корпус, слабый отклик, также тестер «грешит» неточными измерениями.

МS 8229

Профессиональный многофункциональный мультиметр, который предназначен для определения напряжения, тока, емкости АКБ, частоты, сопротивления. Можно использовать в ручном и автоматическом режимах, а также проводить «прозвон» полупроводниковых диодов для определения функциональности и целостности всей сети. Прибор может использоваться для определения влажность, температуры, уровней звукового поля и освещенности. В комплект входят щупы и термопара, позволяющая проводить измерение при температуре от −20 до +1000 градусов. Погрешность составляет не более 1%, имеется функция автоматического выключения, корпус прорезинен. Средняя стоимость — от 4 тысяч рублей.

Отзывы крайне положительно оценивают тестер, качество сборки и точность измерений.

Электрический тестер или мультиметр может потребоваться и профессионалам, и любителям, которым необходимо проверить или отремонтировать электроприбор. Важно не только выбрать подходящую для конкретных задач модель, но и уметь обращаться с нею.

Помогла статья? Оцените

Чем дорогие мультиметры отличаются от дешевых?

Мультиметр — многофункциональное устройство, незаменимое в работе с электроникой. Он позволяет начинающим радиолюбителям по-другому взглянуть на внутренности различной техники, а иногда дает возможность вернуть ее в мир живых. Тем не менее, в продаже множество вариантов, выбрать лучший для себя вариант порой бывает непросто. Давайте разберемся, в чем отличия между дорогими и дешевыми мультиметрами, и протестируем 13 моделей из разных линеек.

Измеряемые величины и точность измерений

Даже самые дешевые мультиметры на сегодняшний день умеют измерять постоянное и переменное напряжение, силу тока и сопротивление. Также базовыми функциями считаются прозвонка цепи и тестирование диодов. Такого набора достаточно для большинства пользователей, которым мультиметр в основном нужен, например, для замеров напряжения источника питания и проверки предохранителей. С ростом стоимости увеличивается и набор измерений. Немного доплатив, можно получить возможность измерять температуру через термопару и частоту тока.

Еще более продвинутые модели умеют измерять емкость, индуктивность и даже скважность импульса. Увеличивается не только набор измерений, но и их пределы, что позволяет тестировать большее количество электронных компонентов и устройств. Например, предел измерения сопротивления у самых бюджетных моделей часто не превышает 2 МОм, в то время как у моделей постарше показатель может достигать 200 МОм.

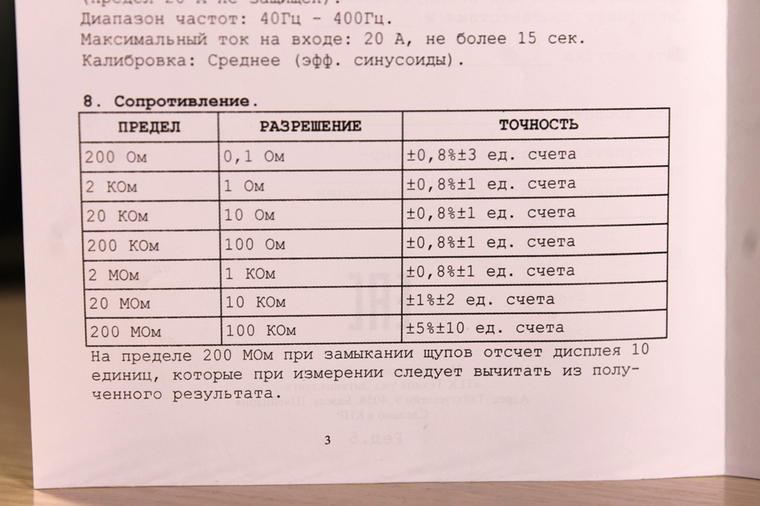

Но бОльшие пределы — это еще не все. Еще одной составляющей цены является точность измерений. Для производства высокоточных устройств нужна дорогая электронная компонентная база и строгий контроль производства, то есть бюджетное устройство так не сделаешь. Но здесь обычным пользователям повезло больше, технологии развиваются, и даже мультиметры начального уровня имеют относительно небольшие погрешности.

Для примера протестируем 13 мультиметров из разных ценовых категорий в измерении сопротивления. Для этого берем 28 резисторов с разными номиналами от 10 Ом до 1 МОм и допуском, не превышающим 1 % (по заявлению производителя), и проводим замеры. Все участвующие в тестировании модели, их цены на момент написания статьи, а также точность (погрешности) по максимальному задействованному пределу можно увидеть в таблице.

Модель

Стоимость

Точность (Ω)

Master Professional M838

Информацию о точности самого дешевого участника — ФАZA M830B — в сети найти не удалось. Должно быть, производитель просто постеснялся ее выкладывать или решил сэкономить на инструкции. Самый дорогой мультиметр Agilent U3401A чаще используется на производствах, где требуется высокоточное оборудование. Обычным пользователям нет необходимости в таком устройстве, но он будет хорошим ориентиром для сравнения результатов в нашем тестировании.

Перейдем к тестированию. Для того чтобы обеспечить всем моделям равные условия будем использовать одни и те же щупы во всех измерениях. Комплектные щупы бывают очень разного качества, а их сопротивление может отличаться. Об этом мы поговорим подробнее в другом разделе.

Начнем с небольших номиналов, точность в которых порой особенно важна.

10

22

47

100

150

200

270

330

470

510

1000

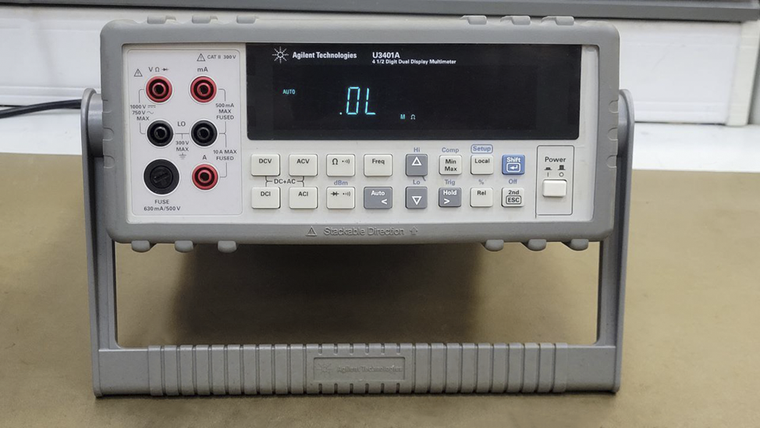

Agilent U3401A

UNI-T UT58D

UNI-T UT39E+

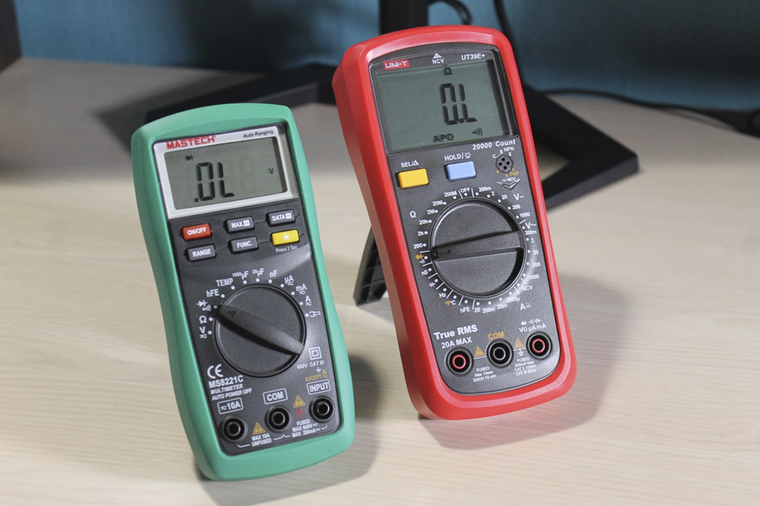

Mastech MS8221C

ОММЕГА 111

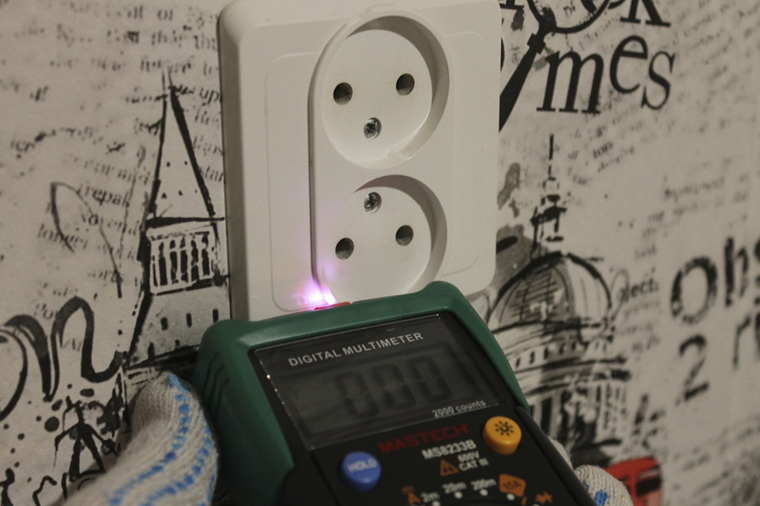

Mastech MS8233B

Sturm MM12011

Mastech MS320

UNI-T UT120A

Proconnect MAS838L

TEK DT890B+

Master Professional M838

ФАZА M830B

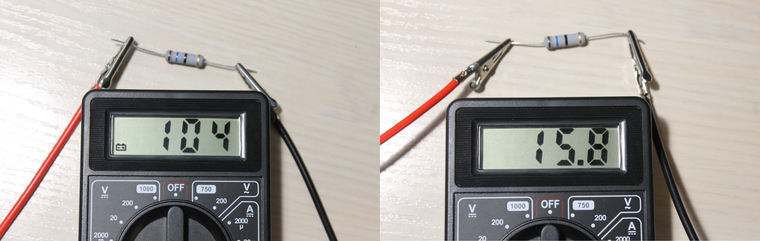

Есть моменты, связанные с работой некоторых моделей во время тестирования, которые таблица не передаст. Так, добиться устойчивых показаний от Sturm MM12011, Pcoconnect MAS838L, TEK DT890B+, Master Professional M838, ФАZA M830B порой бывает довольно сложно, и значение на дисплее может сильно скакать. У Pcoconnect MAS838L по какой-то причине при работе с небольшими номиналами предел измерения до 200 Ом работает хуже, чем режим прозвонки или больший предел. У Sturm MM12011, напротив, прозвонка работает порой ужасно, и мультиметр принимает резистор за диод (режимы тестирования диодов и цепи часто совмещены).

Переходим к килоомам.

Модель/номинал резистора (кОм)

2

2.2

3.3

4.7

5.1

6.8

10

20

47

51

68

Agilent U3401A

UNI-T UT58D

UNI-T UT39E+

Mastech MS8221C

ОММЕГА 111

Mastech MS8233B

Sturm MM12011

Mastech MS320

UNI-T UT120A

Proconnect MAS838L

TEK DT890B+

Master Professional M838

ФАZА M830B

И напоследок измеряем номиналы от 100 килоом до 1 мегаома.

Модель/номинал резистора (кОм)

100

220

300

470

680

1 МОм

Agilent U3401A

UNI-T UT58D

UNI-T UT39E+

Mastech MS8221C

ОММЕГА 111

Mastech MS8233B

Sturm MM12011

Mastech MS320

UNI-T UT120A

Proconnect MAS838L

TEK DT890B+

Master Professional M838

ФАZА M830B

По результатам тестирования, даже относительно дешевые мультиметры выдают вполне адекватные показания. Наиболее близким к результатам Agilent закономерно оказывается самый дорогой из оставшихся — UNI-T UT58D. Также хорошие результаты за некоторыми исключениями показывает ОММЕГА 111.

Также во время тестирования вышли из строя комплектные элементы питания Sturm MM12011 и Master Professional M838. Возможно, в этом нет вины производителя, ведь за условия хранения и транспортировки при реализации продукции он не отвечает, но у бюджетных устройств упаковка часто имеет гораздо меньше транспортировочной защиты, поэтому выход чего-либо из строя по причине внешних воздействий не удивителен.

Своевременная замена элементов питания мультиметра серьезно влияет на точность измерений. К счастью, практически все современные цифровые умеют сообщать о разряженной батарее с помощью индикации на дисплее.

Полезные функции

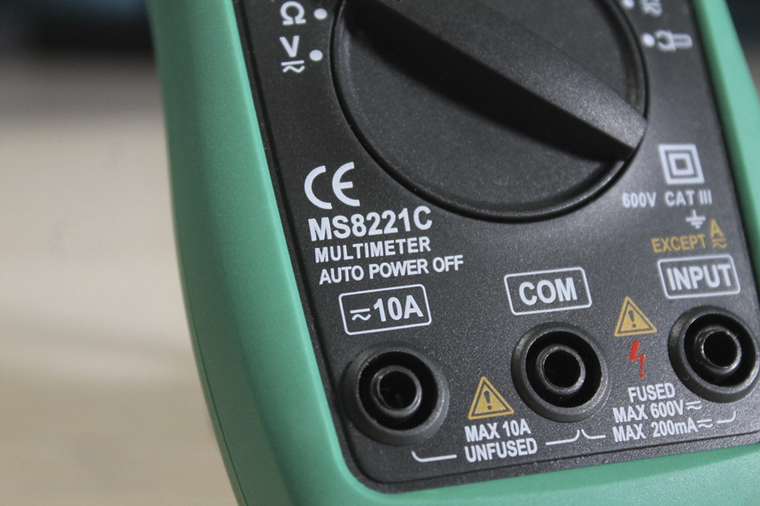

Еще одно отличие дешевых моделей от дорогих — наличие функционала, упрощающего работу. Начнем с самой простой функции — автоотключение при бездействии, чаще всего обозначается на корпусе как Auto Power Off. При ее отсутствии, оставив мультиметр во включенном состоянии, вы рискуете попасть на ускоренную замену питающих элементов, стоимость которых составляет весомую часть от цены самых дешевых моделей.

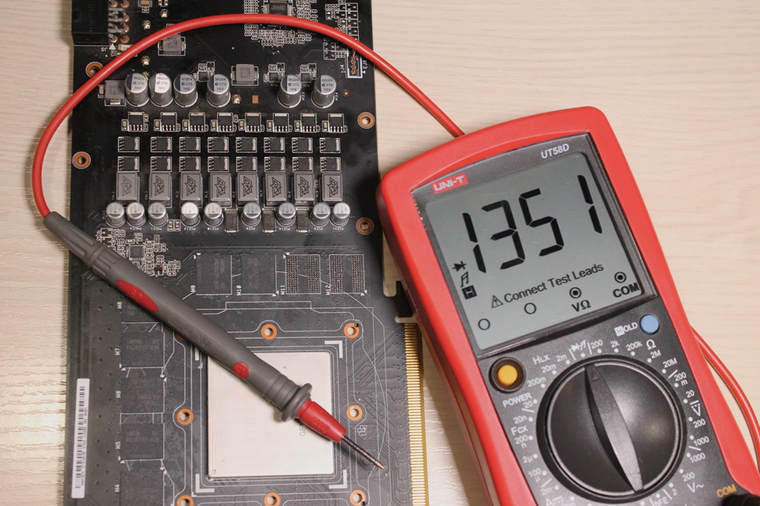

Следующая по распространенности функция — Hold, отвечающая за фиксацию текущих показаний на дисплее. Но и тут в зависимости от класса устройства есть отличия в ее исполнении. Например, UNI-T UT58D запоминает показания даже при выключении мультиметра и будет выводить их до отключения функции. У устройств классом пониже таких, как Proconnect MAS838L, зафиксированные показания в такой же ситуации пропадают.

В дорогом сегменте можно встретить также функцию Auto Hold, фиксирующую данные на дисплее до получения новых устойчивых показаний. Кроме того, продвинутые модели типа CEM DT-9959 могут не только фиксировать показания, но и обладают встроенной памятью для их записи.

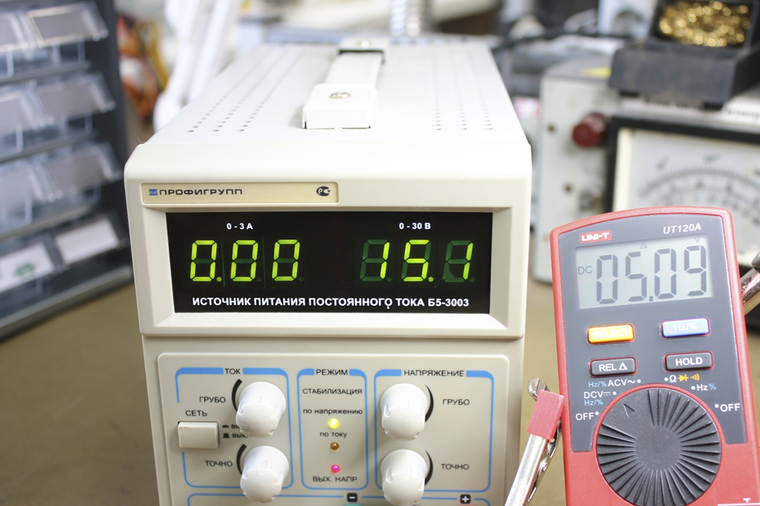

Для удобства измерений существуют также функции Relative, сокращенно обозначающаяся как REL и Min/Max. Relative — это режим измерений относительно текущего значения, которое будет считаться точкой отсчета. Например, если после активации Relative напряжение возрастет с 10 до 15 V, мультиметр отобразит 5 V — разницу между двумя показателями.

Функция Min/Max имеет схожий смысл с Relative. В зависимости от ее настройки, мультиметр будет отображать последнее минимальное или максимальное зафиксированное во время измерений значение.

Еще одна полезная функция — NCV, что расшифровывается как Non-contact Voltage, или бесконтактное детектирование напряжения. В этом режиме мультиметр будет сообщать вам о наличии магнитного поля рядом со специальным датчиком. Поле обычно присутствует там, где есть напряжение. Ее реализация также может отличаться у разных устройств. Например, у Mastech MS8233B функция активна постоянно, а о наличии напряжения сообщает только светодиодный индикатор, расположенный над дисплеем.

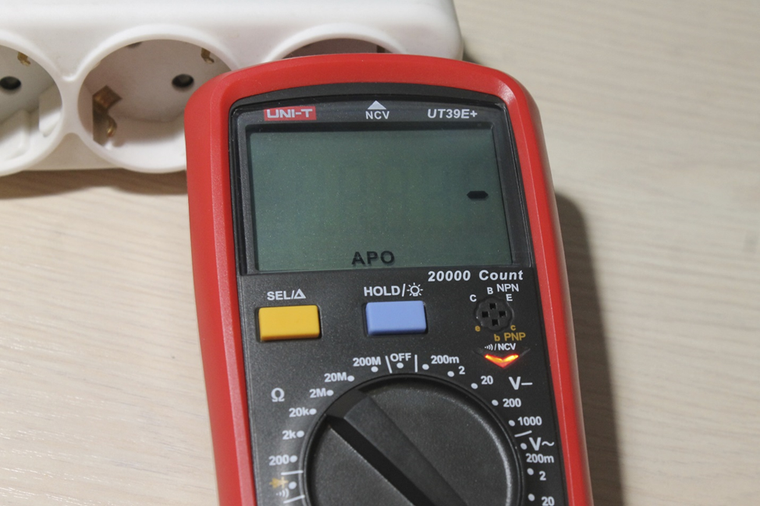

У UNI-T UT39E+ она уже активируемая, а помимо светодиодного индикатора также присутствует звуковая индикация. Кроме того, функция имеет два режима работы — EFHi и EFLo. EFHi — менее чувствительный, предназначен для работы в сети 220 V (50Hz/ 60Hz). Срабатывает только при направлении на фазный провод, что поможет определить нуль/фазу. EFLo более чувствительный, срабатывает при наличии напряжения рядом, куда бы не был направлен указатель NCV.

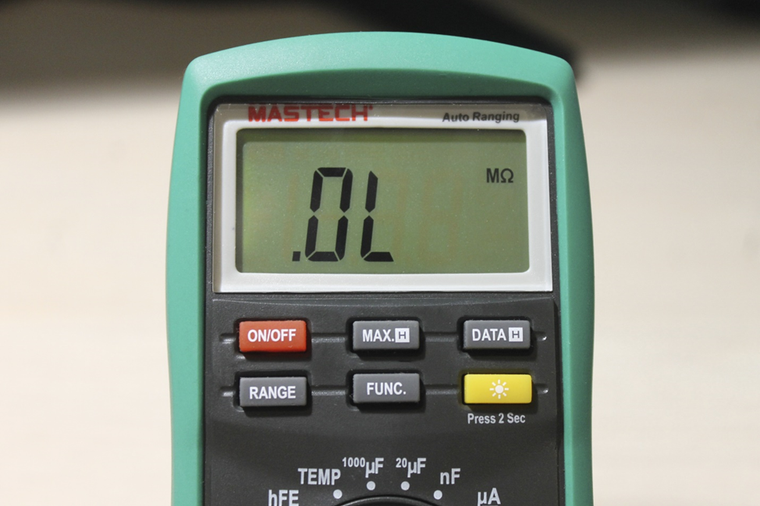

Также у моделей подороже часто встречается автоматическое переключение пределов измерений, избавляющее от необходимости часто вращать тумблер, как Леонид Аркадьевич Якубович — барабан. Однако стоит учитывать, что недорогие мультиметры с этой функцией могут работать довольно мнительно, так как им приходится самостоятельно подбирать предел от большого к маленькому для достижения лучшей точности. По этой причине у некоторых моделей можно встретить автоматическое определение пределов, совмещенное с ручным. Обычно оно реализовано через кнопку Range — выбранный предел для конкретной величины будет отображаться на дисплее.

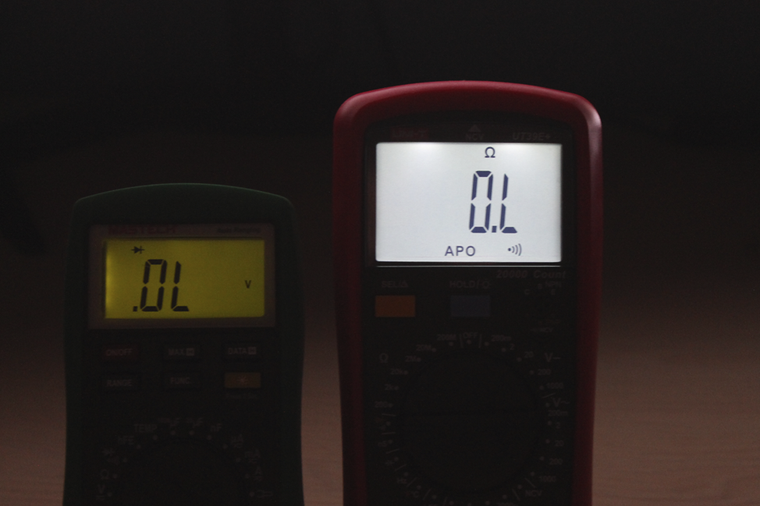

При поиске неисправностей мультиметр часто приходится использовать в труднодоступных слабоосвещенных местах, в таких случаях очень выручает наличие встроенной подсветки дисплея, так как другого источника освещения под рукой может не оказаться.

Комплект поставки

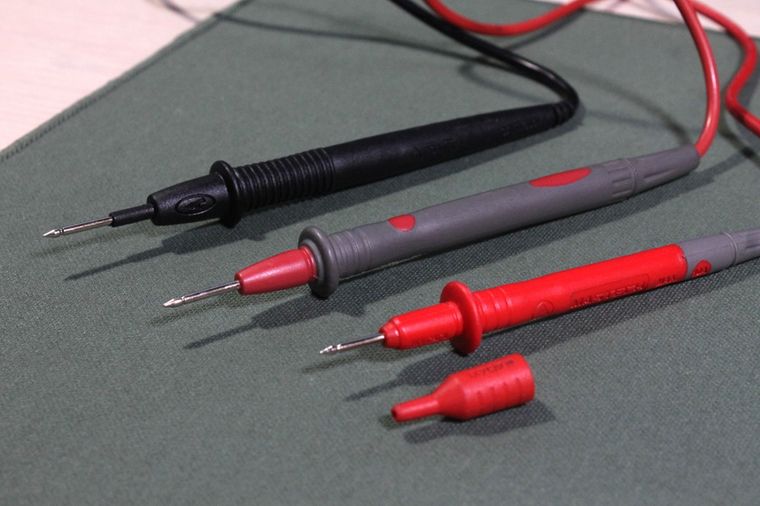

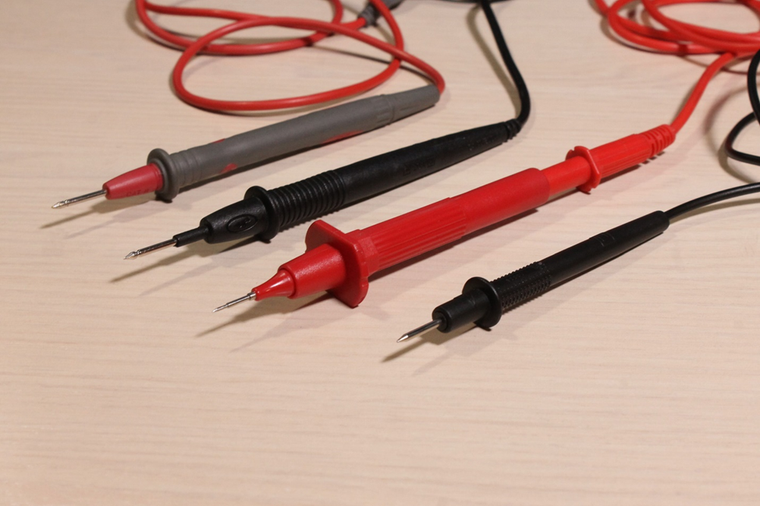

Первое и довольно значимое отличие среди моделей из разных ценовых диапазонов — конечно же, комплектные щупы.

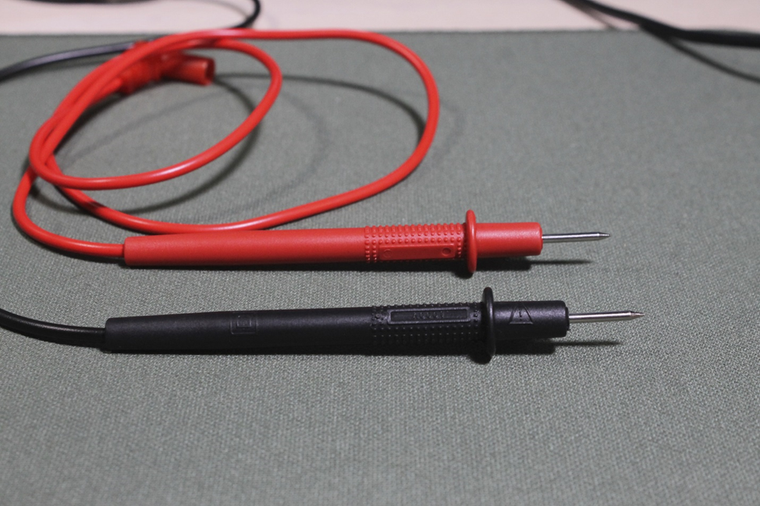

Первый вариант — самые дешевые щупы, обычно идущие в комплекте с моделями до 1000 рублей. Иногда встречаются и в сегменте подороже, поэтому перед покупкой лучше смотреть отзывы пользователей. Длина в среднем составляет от 50 до 76 сантиметров.

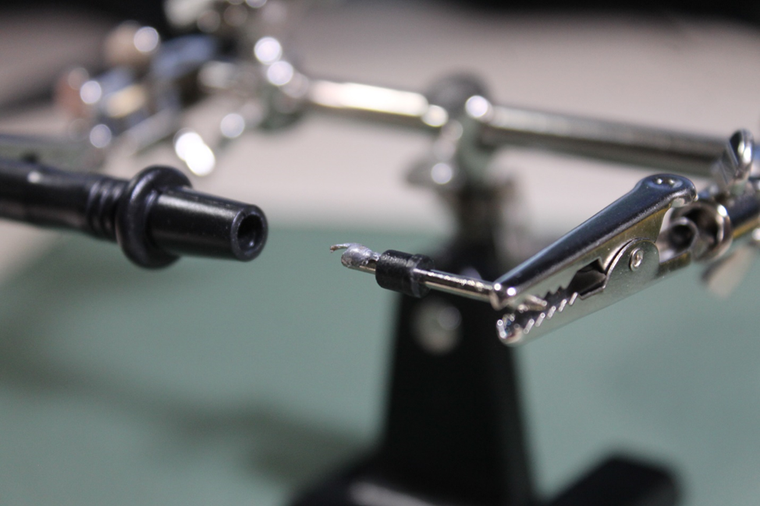

Такие щупы не отличаются ни удобством, ни надежностью и не предназначены для постоянной эксплуатации. Даже при достаточно бережном использовании провод отрывается от контакта, так как ничем не зафиксирован внутри рукояти. Вся нагрузка от манипуляций с щупом приходится на медные жилы рядом с местом пайки, поэтому и происходит разрыв.

В среднем ценовом диапазоне уже распространены более качественные щупы. Форма рукояти и защита провода рассчитаны на длительную эксплуатацию, поэтому они выходят из строя гораздо реже. Длина обычно находится в пределах 70–110 сантиметров. Тем не менее, у разных производителей такие щупы по качеству и исполнению могут отличаться. Есть варианты попроще, а есть те, которые относятся к профессиональным.

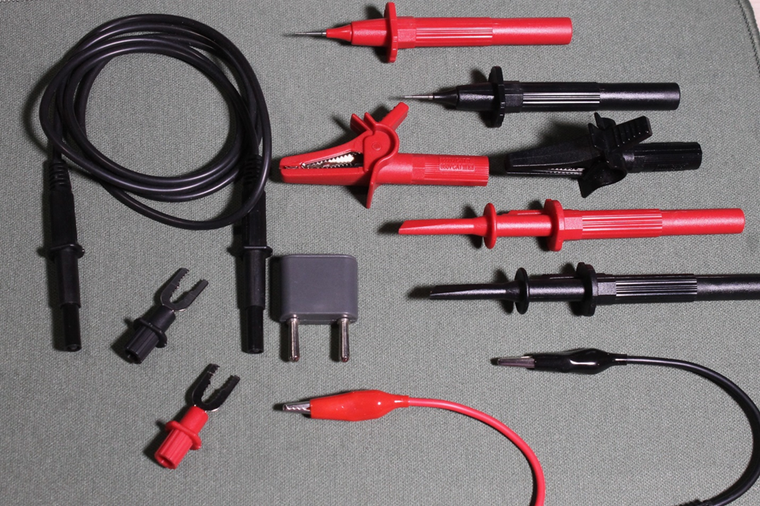

Помимо щупов в комплекте могут поставляться разъемы и насадки, упрощающие различные виды работ. С дорогими мультиметрами обычно поставляются самые продвинутые щупы, конструкция которых может предусматривать быструю смену насадок. Стоимость таких щупов отдельно в рознице может превышать цену начальных мультиметров.

Защищенность

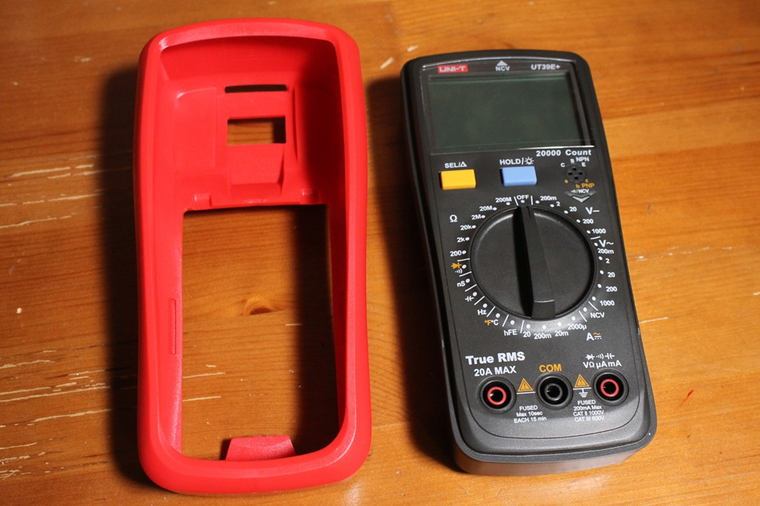

Важным атрибутом мультиметра является чехол, защищающий устройство от механических повреждений. В комплекте с моделями начального уровня он либо не поставляется вообще, либо имеет небольшой слой защитного материала. При ремонте или обслуживании различной техники мультиметр может использоваться в труднодоступных местах, где, например, его легко можно уронить.

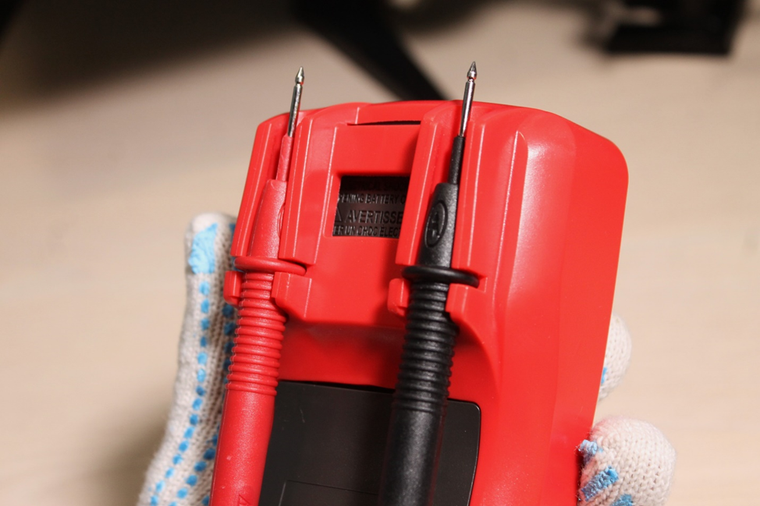

Кроме того, на чехле чаще всего располагаются фиксаторы для щупов, которые упрощают хранение и переноску, а в работе часто служат неплохим упором для руки.

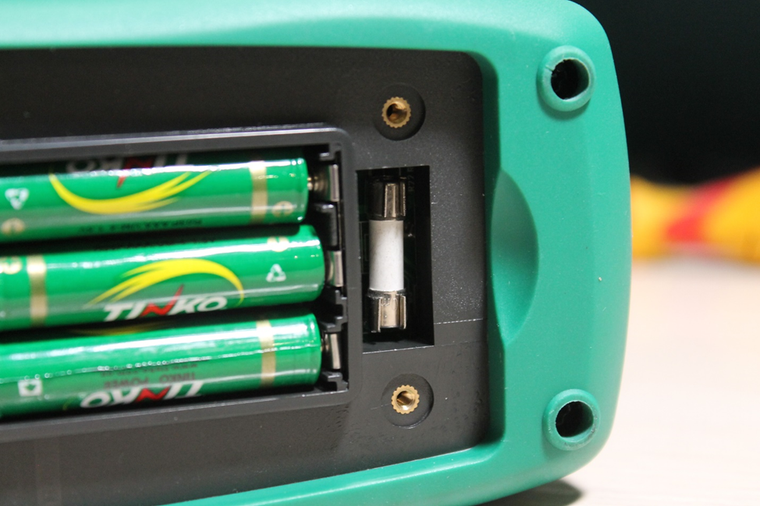

Но на физическом воздействии угрозы не заканчиваются. Замеры часто приходится проводить на работающем устройстве, и в процессе сам мультиметр может быть поражен током. Конечно, если правильно выбирать режим измерений и подключать щупы куда надо, то такой риск сводится к минимуму, но от ошибок и случайностей не застрахован никто. По этой причине в мультиметры устанавливают предохранители.

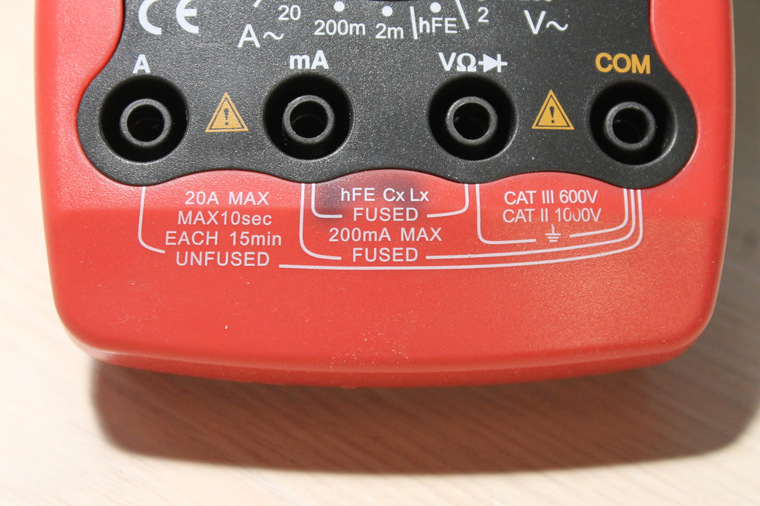

В начальном сегменте предохранителем обычно защищена только одна линия измерений, у моделей постарше уже чаще предохранители устанавливают на обе линии. Рядом с защищенными линиями обычно располагается надпись «Fused», либо присутствует изображение предохранителя рядом с незащищенными — «Unfused».

Подводим итоги

В завершение поговорим о том, кому будет достаточно начальных моделей, а кому лучше сразу переплатить и взять более продвинутое устройство.

Если ваши потребности ограничиваются проверкой сетевого напряжения и батареек, а использовать его вы будете всего несколько раз в год, то подойдут даже начальные модели. Для тестирования предохранителей, очевидно, высокоточный мультиметр не нужен. Сообщить о разрыве цепи сможет любое адекватно работающее устройство.

Если же вы планируете заниматься чем-то, связанным с электроникой, то лучше сразу покупать модель, которая не нарушит ваш запал. Обращайте внимание на комплектные щупы, точность, пределы измерений, наличие подсветки дисплея и подставки. При интенсивной эксплуатации лучше выбирать мультиметр, элементы питания у которого можно заменить на аккумуляторные. Но при этом в самых дорогих моделях для обычного пользователя надобности нет — они используются профессионалами на предприятиях, где требуется лучшая точность и скорость измерений. Небольшие погрешности и широкий набор функций сегодня могут обеспечить и мультиметры, за которые не придется отдавать целое состояние.
