Рейтинг кабелей передачи данных

О чем речь? Один из главных соединительных интерфейсов локальных сетей – кабель. При ее построении справедливо возникает вопрос, какую витую пару из представленных на рынке приобрести. Для решения этой проблемы эксперты составили рейтинг кабелей.

Почему это важно? Информационные системы – обязательный элемент нашей повседневности. Они обеспечивают безопасность и связь с внешним миром. Кабель, в свою очередь, отвечает за качество и необходимую скорость сигнала. Так как от него зависит многое, к выбору витой пары подходят ответственно.

Из этого материала вы узнаете:
1. Что собой представляет кабель витая пара
2. Категории кабелей
3. Маркировка кабелей
4. Рейтинг кабелей
5. Часто задаваемые вопросы о кабелях
Что собой представляет кабель витая пара

Используемая в современной электронике витая пара, как ни удивительно, придумана около 150 лет назад. Первоначально скручивание жил использовали для телеграфной связи, позднее – для передачи сигнала в аналоговой телефонии. Подобная конструкция кабеля позволяла значительно снизить воздействие электромагнитных помех и внутренних наводок.

Сегодня провод типа «витая пара» используется в основном в компьютерных сетях, а сам кабель стал не двужильным, а четырехжильным. Чаще всего витая пара применяется для передачи данных в сетях Ethernet. Она очень эффективна при конструировании локальных компьютерных сетей (LAN).

Витая пара широко используется как в бытовых сетях, так и в крупных государственных и коммерческих организациях, государственных учреждениях, на военных объектах.

Категории кабелей

Ключевым показателем любой системы коммуникаций является скорость передачи информации. В случае с витой парой эта характеристика мало зависит от материала, из которого изготовлены жилы, и внутренней топологии кабеля. Однако эти качества значительно сказываются на долговечности сети, ее стабильности, на расстоянии, допускающем передачу данных без потерь.

Получите бесплатно инструкцию по выбору подрядчика от Videoglaz:

Команда Videoglaz совместно с главным техническим экспертом компании подготовили файл, который поможет вам не ошибиться при выборе подрядчика для своего проекта.

“В самом начале работ часто возникает вопрос: Как быстро определить качество партнера или исполнителя по системам безопасности? Именно поэтому мы подготовили подробную инструкцию, в которой осветили основные пункты, благодаря которым вы сможете без проблем выбрать добросовестного подрядчика, сохранить бюджет и выполнить проект в срок.”

Скачивайте и используйте уже сегодня:

Валентин Белоусов
Руководитель отдела проектных решений

10 шагов, которые помогут выбрать добросовестного подрядчика

Поможет сохранить бюджет и уложиться в сроки проекта

Уже скачали 11 507

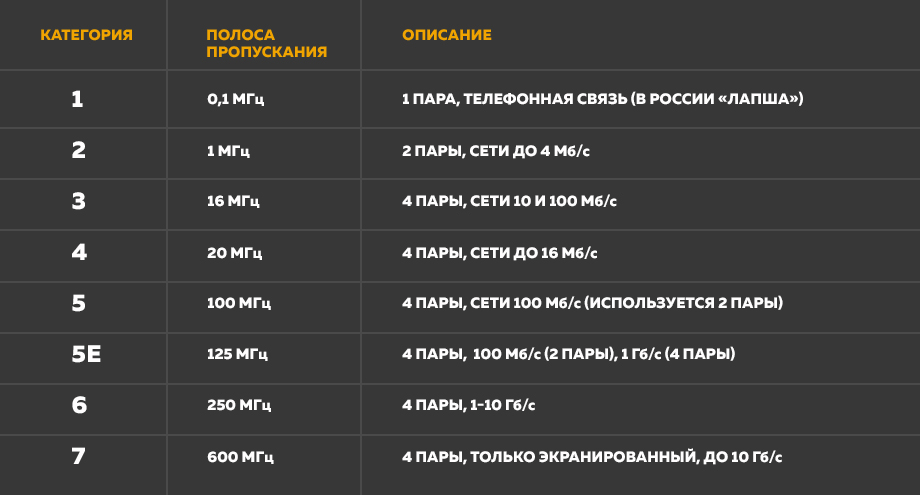

В настоящее время разработана классификация кабелей витая пара на несколько категорий. Как уже упоминалось, ключевым показателем компьютерной сети является скорость передачи информации. На нее влияет в первую очередь частота колебаний электрического тока, представляющая собой, по сути, аналоговый способ трансляции сигнала. Соответственно, витая пара каждой категории имеет собственные показатели частотности. Остальные характеристики являются второстепенными, обеспечивающими неизменность установленной частоты колебаний.

Составить рейтинг кабелей витая пара поможет рассмотрение особенностей каждой категории.
1. CAT1. Пропускная частота достигает 10 000 Гц. На жаргоне программистов он часто называется «лапша». Сегодня он выходит из употребления, но все еще используется при соединении стационарного телефонного аппарата в квартире со щитком в подъезде.
2. CAT2. Диапазон частот достигает 1 МГц, что эквивалентно для четырехжильного кабеля скорости 4 Мб/с. Применяется для соединения телефонного аппарата с квартирной коробкой.
3. CAT3. Доступная частота может составлять 16 МГц или 10 Мб/сек на длинных магистралях, 100 Мб/сек до 100 метров.
4. CAT4. Частота – 20 МГц, сегодня практически не встречается на практике.
5. CAT5. Максимальная частота достигает 100-125 МГц, что эквивалентно 100 Мб/сек для двух пар, 1000 Мб/сек для четырех пар. На сегодняшний день является самой распространенной категорией витой пары.
6. CAT6. Обеспечивает частоту до 250 МГц (1 Гб/сек). Тип CAT6a показывает еще более высокие характеристики – до 500 МГц (10 Гб/сек).
7. CAT7. Новейший тип витой пары, который может обеспечить частоту до 700 МГц, на текущий момент утвержден только стандартом ISO.
Маркировка кабелей

Для кабелей типа «витая пара» используется специальная маркировка, которая указывает на способ экранирования жил.
- UTP – бюджетный кабель без экрана. Также может быть указана маркировка U/UTP.
- FTP – провод, имеющий один общий экран для всех жил.
- S-FTP – все жилы имеют единый экран, а также фольгированный алюминиевый сердечник и жилы из луженой меди, также может обозначаться как SF/UTP.
- STP – отельным экраном снабжена каждая пара жил, может маркироваться как U/FTP.
- F/FTP – каждая пара жил защищена собственным экраном, кроме того, имеется общий экран из алюминиевой фольги.
- S/FTP – помимо собственного экрана, для каждой пары жил имеется также общий экран из луженой меди.
Экран необходим для защиты кабеля от наводок, возникающих при передаче по нему сигнала и вызывающих потерю части информации. Способ экранирования обусловливает качество защиты сигнала от внешнего воздействия. Чем лучше такая защита, тем дороже кабель.

Кроме типа экрана, в маркировке указываются и иные данные, которые позволяют получить более полную информацию о соответствующем проводе и составить объективный рейтинг лучших кабелей.
- Количество жил. Solid обозначает одножильный провод, patch – многожильный. Одножильные провода более просты в производстве и стоят дешевле. Многожильный кабель применяется при создании сложных топологий сетей на участках множественных изгибов. Преимущественно их применяют в патч-кордах, концы которого имеют штекеры «джек», используемые для присоединения к устройствам.
- Диаметр жилы. Производятся кабели с жилами 0,4-0,64 мм. Витая пара 5-й и 6-й категории производится с использованием жил диаметрам 51 мм и маркируется как 24 AWG (американский стандарт). В продаже можно найти витые пары от неизвестных производителей, в которых используется проволока диаметром 0,40-0,50 мм. Для жилого помещения подобный провод вполне подойдет.
- Число пар. При конструировании сложных сетей может использоваться несколько тысяч пар, для компьютерных систем обычно ограничиваются четырьмя парами (в США применяется маркировка 4 х 2 х 0,51). Восемь жил задействуются при создании гигабитных сетей, для домашнего использования с шириной канала не более 100 Мб/с вполне достаточно и двух пар. Такой провод хоть и имеет более низкую стоимость, все равно обычно применяется восьмижильный вариант. Две пары подойдут для монтажа домофонных систем и сигнализации.
Рейтинг кабелей

Витая пара категории 5е

Согласно рыночным исследованиям, лидерство по продажам ожидаемо принадлежит кабелю витая пара категории 5е. Этот провод применяется для монтажа бытовой абонентской сети не более 100 Мбит/с, прокладка 1 метра обходится в среднем в 10-15 рублей. Здесь имеются в виду четырех- либо двухпарные кабели, которые используются в сетях 100BASE-TХ Fast Ethernet и 10BASE-T Ethernet. 4-парным обычно прокладывают 1000BASE-T Gigabit Ethernet.

Категория 6

Используется в высокоскоростных сетевых системах, а также в сетях, в которых требуется оставить запас для повышения пропускной способности. Прокладка 1 метра такой сети обойдется в 15-35 рублей. Применяется четырехпарный кабель для сетей 10GBASE-T 10 Gigabit Ethernet.

Категории 6а, 7, 7а

Третье место в рейтинге продаж досталось кабелям категорий 6а, 7, 7а, имеющим экран и применяемым в бытовых сетях до 10 Гбит/с. Стоимость прокладки – 40 рублей за метр.

Топ-3 товара по теме:

8 472 ₽ 10 590 ₽

5 054 ₽ 8 790 ₽

Оценим полученные данные. Рейтинг интернет-кабелей позволяет судить лишь об уровне их исполнения без учета характеристик. При этом нельзя упускать из вида, что кабель способен поддерживать лишь ту частоту и передавать данные с такой скоростью, которые обеспечивает используемое в системе оборудование. Для рядового пользователя не будет лишним знать, какой тип витой пары применяется чаще всего.

Наиболее распространенным сегодня является UTP (unshielded twisted pair – неэкранированная витая пара). Несмотря на отсутствие экрана, вполне эффективный отвод помех обеспечивает балансная защита

Если же говорить об FTP (foiled twisted pair – фольгированная витая пара) и SFTP (screened foiled twisted pair – экранированная фольгированная витая пара), то исследования рынка показывают падение спроса на кабели указанных типов. Тому есть несколько причин.
- Ни SFTР, ни FTP не решают проблему защиты от сильных электромагнитных полей, если система не оснащена качественным заземлением обоих концов провода и сетевого оборудования. Более того, в отсутствие заземления масса и экран формируют замкнутый контур, который начинает работать как антенна и сосредотачивает даже незначительные помехи.
- Емкость экрана ослабляет сигнал, в кабеле с экраном потеря модуляции более выражена.
- В случае нарушения целостности экранирующей оболочки она перестает выполнять свою функцию.
- Монтаж и обслуживание витой пары с экраном более трудоемкое, чем обычного кабеля.
Из вышесказанного можно заключить, что для бытовых сетей использование экранированного провода не имеет смысла. Для его прокладки требуются определенные электротехнические навыки. Даже на промышленных объектах экранированный провод оказывается эффективным не всегда. По этим причинам все большее распространение получают оптоволоконные сети, себестоимость прокладки которых неуклонно падает и в дальнейшем может привести к полному отказу от использования витой пары.

Рейтинг производителей кабелей выглядит следующим образом.

«Премиум»

Тестовые исследования позволили определить следующие бренды в качестве лучших производителей кабелей типа «витая пара»:
- Hyperline, Nikolan (Китай);
- SkyNet (Россия).
Для домашнего использования эти бренды мало подходят по причине высокой стоимости продукции. В частности, провода типа 40GBASE-T прокладывают обычно в учреждениях, в которых предъявляются повышенные требования к качеству и стабильности сигнала: государственные органы, банковские и промышленные организации, предприятия IT-сектора.

«Комфорт»

Здесь лидером рейтинга производителей кабелей является NetLan (Китай). Витые пары серии EC и UEC/UCA широко используются в странах бывшего Советского Союза. В данном сегменте определяющее значение имеют тип кабеля и его категория.

«Бюджет»

Основными брендами в бюджетном ценовом сегменте являются Ripo, CabLAN, WRline, Rexant, Proconnect. Достаточное качество сигнала обеспечивают жилы с медным покрытием (ССА), которые хорошо подходят для простых домашних сетей, в частности для FTP4 CAT5E 24AWG outdoor CabLAN.

Также в данной группе представлен недорогой силовой провод с полностью медными жилами (С), например UTP2 CAT5E 24AWG Ripo Standart.

Часто задаваемые вопросы о кабелях

Какую оболочку имеет провод?

В качестве внешней оплетки витой пары используют следующие материалы:
- ПВХ (PVC). Традиционная серая изоляция. Отличается низкой стоимостью и прочностью, но не соответствует требованиям пожаробезопасности, поскольку подвержена горению и теряет эластичность при резких колебаниях температур. Подходит для эксплуатации в зарытых помещениях.
- Полиэтилен (PE). Изоляция черного цвета, которая устойчива к жаре, холоду, резким колебаниям температуры. Может иметь трос, облегчающий подвесной монтаж кабеля.
- LSZH. Инновационный материал, который устойчив к горению и не выделяет токсичных паров при нагревании. Соответствует высоким стандартам пожаробезопасности.
- PUR. Характеризуется устойчивость к изгибу, воздействию масляных и жирных веществ. Хорошо подходит для использования в роботизированных системах.
Какова сфера использования провода типа «витая пара»?

Традиционно витая пара применяется для соединения устройств и передачи информации в структурированных кабельных системах. Также она используется в локальных сетях, интернете, телефонных линиях. Недостатком является ослабление сигнала при его передаче на большие расстояния.

Почему витую пару не следует прокладывать на участках протяженностью более 100 метров?

Данное ограничение вызвано скоростью передачи сигнала. Формируется минимальный пакет данных, который может полностью вместить кабель. Так можно понять, не началась ли передача информации прежде, чем будет полностью передан ранее направленный сигнал.

Исходя из сказанного, можно заключить, что витая пара в будущем сохранит популярность в качестве кабеля для передачи данных на малые расстояния. При этом условии она способна обеспечить высокое качество сигнала и умеренное потребление электроэнергии.

Категории кабеля «витая пара»

Сколько всего? Существуют всего восемь (12, если с подкатегориями) категорий кабеля витая пара, но далеко не все используются в современных локальных сетях. Какие-то морально устарели, другие сняты с производства и заменены кабелями с улучшенными характеристиками.

Какая самая ходовая? Наибольшее распространение получила категория 5е. Используется массово, поддерживает скорость до 100 Мбит/сек и технологию Ethernet. Разные виды кабеля «витая пара» отличаются не только категориями, но и другими характеристиками. Подробнее в нашем материале.
1. Что собой представляет кабель «витая пара»
2. Виды и маркировка кабеля «витая пара»
3. Категории кабеля «витая пара»
4. Выбор кабеля «витая пара» и подбор инструментов для прокладки локальной сети
Что собой представляет кабель «витая пара»

Витая пара – разновидность кабельной продукции, используемой для прокладки линий связи. Такой кабель состоит из одной или ряда пар проводников в изоляции, скрученных между собой и покрытых специальной защитной оболочкой из пластика. Особенность витой пары заключается в минимальном количестве витков по отношению к длине.

Путем скручивания проводников обеспечивается более высокая степень их связи, так как в этом случае уравнивается воздействие электромагнитного поля на оба провода. Кроме того, снижаются воздействие помех от внешних объектов и взаимных неведений в момент передачи информации с использованием двух противофазных токов.

Чтобы снизить уровень связи некоторых парных проводов в витых кабелях UTP, начиная с 5-й категории меняют шаг витков.

Рассматриваемый в этом материале вид кабеля является важным элементом структурированных систем. Его применяют при обустройстве телекоммуникаций и компьютерных линий. Такой кабель в разных технологиях играет роль физической среды, в которой распространяется сигнал.

Виды и маркировка кабеля «витая пара»

Различные разновидности и категории кабелей категории витой пары могут быть экранированными или не имеют экрана. Для прокладки сетей в доме или офисе на небольших участках и при отсутствии электромагнитного поля такая защита не требуется. Для длинных трасс, а также в тех местах, где есть внутренние или внешние электромагнитные наводки, лучше стоит использовать экранированную витую пару.

Получите бесплатно инструкцию по выбору подрядчика от Videoglaz:

Команда Videoglaz совместно с главным техническим экспертом компании подготовили файл, который поможет вам не ошибиться при выборе подрядчика для своего проекта.

“В самом начале работ часто возникает вопрос: Как быстро определить качество партнера или исполнителя по системам безопасности? Именно поэтому мы подготовили подробную инструкцию, в которой осветили основные пункты, благодаря которым вы сможете без проблем выбрать добросовестного подрядчика, сохранить бюджет и выполнить проект в срок.”

Скачивайте и используйте уже сегодня:

Валентин Белоусов
Руководитель отдела проектных решений

10 шагов, которые помогут выбрать добросовестного подрядчика

Поможет сохранить бюджет и уложиться в сроки проекта

Уже скачали 11 507

Наличие защитного экрана гарантирует надежную защиту от помех. Этот элемент по всей протяженности кабеля соединяется с незащищенным дренажным проводом, объединяющим экранирование, если кабель разделится на части при чрезмерном перегибе или деформации кабеля. Провода без экрана могут использоваться в локальной сети со скоростью работы от 100 до 1000 Мбит/сек.

Обратите внимание, что использование витых пар с защитным экраном, в соответствии с требованиями стандартов, является обязательным для сетей с высокой скоростью передачи (10, 40, 100 Гб/сек.).
- UTP – кабель, не имеющий защитного экранирования.
- F/UTP и FTP – фольгированный кабель с одним защитным слоем.
- STP – кабельная продукция с отдельным экранированием пар и внешней защитой в виде сетки.
- SSTP и S/FTP – фольгированная экранированный кабель с защитой из фольги для каждой пары и внешним экраном.
- U/STP – кабель, не имеющий экрана, но его пары экранированы фольгой.
- SFTP и SF/UTP – витая пара с двумя внешними экранами. Один сделан в виде сетки из меди, а второй фольгированный. Дренажный провод находится между экранами.
Как мы видим, разновидности и категории отличаются наличием и способом экранирования. Экран обеспечивает защищенность передаваемого сигнала (к примеру, в том случае, если нет возможности проложить витую пару раздельно с силовым кабелем). Некоторые производители могут использовать и свои дополнительные символы в маркировке с в зависимости от конструкционных особенностей витой пары. Приведем несколько примеров:
1. AWG – калибр витой пары по американской системе маркировки Wire Gauge. Кабель имеет точный параметр сечения жил, но вместо этой величины на продукции указывается калибр.
2. Моно -/много-проволочная витая пара жила (solid/patch). Второй вариант используется чаще из-за доступной стоимости. Чаще всего многопроволочную жилу используют в сетях, где могут быть постоянные перегибы провода, а также в качестве соединительных шнуров (патч-кордов) для цифрового оборудования.
3. Диаметр проводника. Он может находиться в пределах 0,4 — 0,64 мм. Стандартами предусмотрено, что в витых парах 5-й и 6-й категории используются жилы толщиной 0, 51мм (в системе маркировки США -24AWG). У кабеля, не прошедшего сертификацию, диаметр проводника может составлять от 0,4 — 0,5 мм, что вполне подходит для прокладки в домашних условиях.
4. Численность пар в одном кабеле может достигать 1000. Для монтажа сетей, где скорость передачи информации достигает 1 Гб/сек используется провод с 4 витыми парами (4х2х0,51). В доме, небольшом офисном помещении и других объектах, где скорость интернета предполагается на уровне 100 Мб/сек вполне достаточно кабеля с двумя парами (2х2х0, 51). Такая же маркировка используется для обустройства сигнализаций и систем оповещения.
5. Оболочка у витой пары ничем не отличается от той, которая используется при производстве других проводов. Ее характеристики определяются исходя из условий эксплуатации и места прокладки.
6. Типы защитного покрытия:
- PVC (ПВХ). Используется для внутреннего монтажа.
- PP (полипропилен) — для внешнего монтажа и эксплуатации при высокой температуре (до +140 градусов Цельсия).
- PE (полиэтилен). Применяется для внешнего монтажа.
- FR -огнеупорный. Такая оболочка работает даже при открытом огне определенный промежуток времени. На сегодняшний день есть стандартизированные огнеупорные оболочки на полчаса, полтора и три часа работы.
- LS (Low Smoke) – практически не выделяет дым в процессе горения.
- ZH (Zero Halogen) состоит из материала, который в процессе горения не выделяет ядовитые галогеновые вещества.
- B (бронированный кабель). Для брони очень часто задействуется стальная лента, обвивающаяся по кабелю.
- C-трос. Применяется для натяжения провода между зданиями.
В качестве примера приведем расшифровку маркировки U/UTP 4 cat.5e solid 24AWG LSZH: неэкранированная витая пара 5-й категории (четыре пары по две жилы); проводник одно-проволочный (solid), диаметром 0,51 мм (24 AWG); отличается небольшим выделением дыма и галогенных газов (LSZH) при горении.

Категории кабеля «витая пара»

В отношении витой пары так же, как и для других видов кабельной продукции, используемой в телекоммуникационных системах, действует международный стандарт. Это норматив ISO/IEC 11801. Он и определяет, сколько категорий имеет кабель витая пара. На данный момент всего 8.

Первая категория кабеля витая пара включает самый простой вид проводов. Они были придуманы еще А. Беллом и используются в аналоговых телефонных линиях.

Cat.2 – витая пара, которая использовалась для подключения терминалов, которые уже устарели. Кабель второй категории отличается частотой 1-4 МГц. Он имеет две пары и внесен в описания EIA/TIA. Такая витая пара не может использоваться в современных сетях, так способна поддерживать передачу информации со скоростью менее 4 Мбит/с. Она не выпускается с 2000 года, но еще иногда встречается в телефонных узлах.

Cat.3 – имеет четыре витые пары и частоту 16 МГц. Изделие пригодно для обустройства телефонных и интернет сетей по принципу «маркерное кольцо» и Ethernet стандарта 10BASE-T. Кабель витая пара 3 категории обеспечивают поддержку скорости передачи данных на уровне до 10 Мбит/с.

Топ-3 товара по теме:

10 418 ₽ 13 023 ₽

48 258 ₽ 60 323 ₽

В сетях Ethernet при условии, что его протяженность не превышает 100 м, этот показатель достигает 100 Мбит/с. В отличие от представителей двух первых категорий такой кабель выполнен в соответствии с нормами IEEE 802.3. Продукция третьей категории уже не выпускается, но еще используется для телефонной связи.

Cat.4 имеет четырех парную конструкцию и частоту 20 МГц. Его жилы скручены по отдельным парам. Кабель 4 категории витая пара использовался для сетей, прокладываемых по технологиям «маркерное кольцо», 10 BASE Т и Т4. Предельная скорость для одной пары составляет 16 Мбит/с. Продукция четвертой категории больше не производится, но достаточно часто встречается в линях связи, которые прокладывались достаточно давно.

Cat.5 также имеет четыре витые пары. Его частота уже 100 МГц. Витая пара пятой категории применялась для прокладки сетей типа 100BASE-ТХ и телефонных коммуникаций. Две пары такого кабеля могли обеспечивать передачу данных на скорости до 100 Мбит/с.

Cat.5e – более современная модификация изделия пятой категории. Он имеет частоту 100 МГц. Кабель витая пара категории 5е при использовании 2-х пар способен поддерживать скорость до 100 Мбит/с. Если задействованы все 4 пары, то этот показатель может увеличиваться до 1000 Мбит/с.

Данная категория провода витая пара активно используется при прокладке вычислительных сетей. Встречаются также 2-парные кабели витая пара UTP категории 5e. Преимущества такой продукции состоят в малом диаметре и доступной цене.

Cat.6 применяется для стандартов Фаст и Гигабит в сетях Ethernet. Кабель 6 категории витая пара с частотой 250 МГц состоит из 4-х пар жил и поддерживает передачу данных на скорости до 10 Гбит/с при протяженности линии менее 55 метров. Этот вид изделий не так давно был внесен в международный стандарт.

Cat.6a с частотой 500 МГц применяется для сетей Ethernet Гигабит. Ее конструкция включает 4 пары жил и способна поддерживать до 10 Гбит/с при протяженности линии на несколько сотен метров. Такая продукция уже появилась в стандарте ISO/IEC 11801:2002, вторая поправка, в январе 2008 года. Изделие этой категории может иметь общее экранирование и отдельные экраны на каждую пару.

Cat.7 – категория витой пары с частотой 600 МГц. Она включена только в стандарт ISO 11801. Кабель 7 категории витая пара обеспечивает поддержку передачи информации на скорости до 10 Гбит/с. Конструкционно он имеет общее экранирование, а также отдельные экраны для каждой пары.

Cat.7a – витая пара с частотой 1200 МГц, поддерживающая скорость 40 Гбит/с при протяженности линии не более 50 м. На расстояниях до 15 метров кабель этой категории способен поддерживать даже до 100 Гбит/с. Витая пара Cat.7a имеет общее экранирование и отдельные экраны для каждой пары.

Cat.8/8.1 – эта категория кабеля с частотой 1600-2000 МГц находится на стадии разработки. При этом он уже внесен в американский стандарт для Саt.8 — ANSI/TIA-568-C.2-1 и в рекомендацию международного стандарта ISO 11801 (в 3-й редакции для Cat. 8.1). Такой кабель будет отличаться полной совместимостью с категорией витой пары 6А.

При использовании коннекторов стандартной конфигурации 8P8C может обеспечивать скорость передачи данных до 40 Гбит/с. Кабель категории Cat.8/8.1 имеет общее экранирование и отдельные экраны каждой пары.

Cat.8.2 – витая пара частотой 1600-2000 МГц, которая также еще находится на этапе разработки. Она соответствует требованиям ISO 11801 в 3-й редакции и совместима с изделиями категории Cat. 7А. При условии использования коннекторов 8P8C, GG45/ARJ45 и TERA, такой кабель может поддерживать скорость передачи информации до 40 Гбит/. Он имеет общее экранирование и отдельные экраны для каждой пары.

В настоящее время витые пары 1-й, 2-й и 4-й категории уже не используются. Кабель 3-й категории с 4 парами еще можно встретить при монтаже линий телефонной связи. Все дело в том, что после того, как в 2000 году была утверждена самая популярная на сегодняшний день категория витой пары 5е, то производители, практически ничего не меняя в процессе изготовления продукции, стали использовать новую маркировку.

Выбор кабеля «витая пара» и подбор инструментов для прокладки локальной сети

Чтобы выбрать разновидности и категории кабеля витая пара для прокладки надежной сети, которая прослужит длительное время, необходимо учитывать ряд основных критериев.

Первое, на что следует обратить внимание – место прокладки сети и условия монтажа (в коробе/без короба, температурные перепады в процессе эксплуатации, количество устройств в сетке и возможное ее расширение в дальнейшем).

Для внутренней прокладки, идеальным вариантом будет витая пара категории 5e UTP. Такой кабель может обеспечивать передачу интернета со скоростью 100 Мбит/с, что вполне устраивает требованиям для офисных и домашних сетей. Он хорошо защищен от внешних помех и отличается длительным сроком эксплуатации. Если необходимо подключить роутеры или устройства из категории «тонких клиентов», не требующих постоянного соединения с сервером, можно использовать витую пару FTP.

Для прокладки сетей крупных компаний, чтобы обеспечить возможность передачи нескольких гигабайтов информации, стоит рассмотреть категорию кабеля типа витая пара 6a. Изделия 7 и 8 категории используются в дата-центрах и других специализированных компаниях.

Если вы определились с выбором категории кабеля витая пара, можно переходить к монтажу сетки. Для выполнения работ подготовьте соответствующий набор инструментов. Кроме того, вы должны понимать, как производится распиновка.

Все проводники витой пары отличаются по цвету. Распиновкой называют схему подключения жил в коннекторе в соответствии с окраской проводников. Количество используемых пар определяется исходя из необходимой скорости интернета.

Минимальный комплект инструмента для прокладки сети включает «обжимку» для коннектора коннекторов RJ 45 и RJ 12. С ее помощью можно осуществлять обрезку кабеля и выравнивание его концов. Кроме «обжимки» понадобится стриппер, которым производится зачистка жил от защитной оболочки и приспособления для расшивки витой пары в интернет-розетках. Для проверки правильности распиновки и наличия обрыва используется тестер кабеля.

Подготовительный этап при монтаже сети занимает больше всего времени. Он включает сверление отверстий и пробивку коробов. Важно, чтобы прокладка кабеля была выполнена аккуратно. Он не должен в некоторых местах лежать на полу, так как провод можно повредить при уборке помещения.

В завершении нашего материала хотим обратить ваше внимание на один важный момент. Некоторые разновидности и категории кабеля витая пара уже считаются устаревшими, но, при этом, продолжается развитие и совершенствование этого вида продукции. В настоящее время производители не могут предложить аналоги, которые бы смогли бы заменить витую пару по набору характеристики и соотношению цена/качество.
