Мультиметр ЕРМАК: как им пользоваться и чего надо знать

Описание: Мультиметр ЕРМАК — универсальный прибор, который может измерять напряжение, ток, сопротивление и другие параметры. Но как пользоваться этим прибором, особенно если вы новичок в области электроники? В этой статье мы расскажем вам несколько полезных советов, которые помогут вам использовать мультиметр ЕРМАК правильно и безопасно.

Проверьте настройки мультиметра перед началом работы. Убедитесь, что выбран правильный режим измерения и диапазон.

ОБЗОР И ТЕСТ НАРОДНОГО МУЛЬТИМЕТРА! ЕРМАК DT832

Перед подключением мультиметра к источнику питания, убедитесь, что все провода и контакты в порядке и не повреждены.

Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Правильно подключайте мультиметр к измеряемой цепи. Соблюдайте полярность и не перепутайте провода.

Мультиметр. Как пользоваться мультиметром. Азы роботы с прибором.

Не забывайте о безопасности! Перед измерением, убедитесь, что мультиметр находится в правильном режиме, чтобы избежать возможных повреждений.

Мультиметр Ермак DT-838

В случае измерения переменного напряжения, установите мультиметр в режим AC.

Как пользоваться мультиметром — Самое понятное объяснение

При измерении постоянного тока, используйте режим DC.

Не забывайте об учете внутреннего сопротивления мультиметра при измерении сопротивления цепи.

Мультиметр DT 832 как пользоваться новичку.

Следите за показаниями на дисплее мультиметра. Обратите внимание на правильность единицы измерения и точность результата.

КАК ПОЛЬЗОВАТЬСЯ ЦИФРОВЫМ МУЛЬТИМЕРОМ DT-830B , (ПОЛНЫЙ ОБЗОР, ЧТО И КАК , ДЛЯ НОВИЧКА ) !

Как проверить утечку тока на автомобиле мультиметром (тестером).

После окончания работы, отключите мультиметр от источника питания и аккуратно уберите его в защитный чехол или коробку.

Если у вас возникли трудности или вопросы, не стесняйтесь обратиться к инструкции по использованию мультиметра или обратиться за помощью к опытным специалистам.

Как пользоваться мультиметром начинающему мастеру — Тестер и его основные функции простым языком

Мультиметр ермак dt 830b инструкция по эксплуатации. Мультиметр dt830b инструкция по применению

Вместо традиционных аналоговых измерительных приборов в электротехнике широкое распространение получило цифровое оборудование. На смену массивным стрелочным устройствам пришли компактные мультиметры, обладающие множеством полезных функций. В связи с этим многие начинающие электрики испытывают некоторые затруднения в освоении новых приборов. В статье рассмотрим как пользоваться мультиметром DT830B.

Сведения об устройстве

Модель DT830B является многофункциональным измерительным прибором — мультиметром, получившим широкое применение среди электриков. С помощью этого универсального инструмента можно в самые короткие сроки определить нужные параметры и электротехнические характеристики.

Мультиметр DT не относится в полной мере к профессиональному оборудованию и применяется в основном в бытовых условиях. Тем не менее, DT830B оборудован шкалой с широким диапазоном измерений, укомплектован измерительными щупами и обладает возможностью самодиагностики. Поэтому устройство нередко используется профессиональными электротехниками, выдавая точные результаты измерений. Питание мультиметра осуществляется от 9-вольтовых батареек КРОНА. В целом модель является бюджетным вариантом и продается на рынке по цене до 400 рублей.

Основным отличием цифрового устройства DT830B от аналоговых приборов считается возможность измерений многих параметров, а все полученные данные представляются в цифровом формате. Все элементы схемы помещаются в небольшом корпусе, на лицевой части которого по центру установлен основной переключатель. Он является главным элементом управления и охватывает примерно 20 позиций.

По кругу расположены значки, обозначающие соответствующие режимы работы. Все полученные данные измерений выводятся на цифровой жидкокристаллический дисплей.

Технические характеристики

Несмотря на широкие функциональные возможности, мультиметр DT все-таки отстает от профессиональных приборов, проигрывая им в точности измерений и сроках эксплуатации. Тем не менее, высокая чувствительность мультиметра обеспечивает неплохие результаты измерений, а по основным показателям лишь незначительно отстает от более дорогих устройств.

Мультиметр DT830B рассчитан на постоянную силу тока 10А, максимальное значение постоянного напряжения — 1 кВ. Величина переменного напряжения находится в диапазоне 200-750 В. Жидкокристаллический дисплей обладает разрядностью 3,5, что является неплохим показателем. Максимальный предел сопротивления, который может быть измерен, составляет 200 кОм. Прибор нормально работает при температуре 0-40 градусов.

Размеры мультиметра — 126х70х28 мм. Сам прибор очень легкий и весит всего 137 грамм. По сравнению с профессиональными моделями, количество функций несколько ограничено. Однако, если взять для сравнения другие бытовые тестеры, то здесь цифровой мультиметр DT830B заметно превосходит их, благодаря аварийным индикаторам, расширенной измерительной шкале, диодному тестеру и прочим дополнительным опциям.

Для выполнения измерений DT830B укомплектован щупами, каждый из которых включается в соответствующее гнездо. Они изготовлены в виде металлических стержней с рукоятками, покрытыми изоляцией. Основной функцией щупов является обеспечение контакта между измеряемым участком и самим прибором. Разъем для щупа выбирается в соответствии с параметром, который нужно измерить.

Например, разъем СОМ считается общим. В него включается щуп с черным проводов, который остается в этом положении при любых манипуляциях. Два других гнезда предназначены для щупа с красным проводником. Если требуется измерить напряжение, сопротивление или силу тока до 200 мА, в этом случае используется разъем VΩmA. При замерах силы тока свыше 200 мА используется разъем 10ADC. После того как установлен контакт с объектом в нужном режиме, на дисплее появится вся информация об измеряемом параметре.

Рабочие режимы

Нужный рабочий режим выставляется переключателем путем установки его ручки напротив соответствующего сектора:

• DCV. Дополнительно разделяется на пять диапазонов. Этот сектор предназначен для замеров постоянного напряжения в пределах 0-500В. Максимальное напряжение встречается нечасто, например, во время ремонта телевизора. Когда переключатель установлен на 500В, в левом верхнем углу дисплея появится предупреждающий значок HV, сигнализирующий о максимальном уровне и необходимости внимания и осторожности. Если значение напряжения заранее неизвестно, переключения выполняются из максимального положения с постепенным переходом на более низкие значения. Несоблюдение этого условия может привести к неточности показаний или выходу прибора из строя.
• ACV. Предназначен для замеров переменного напряжения. Сектор разделен на две части — 200 и 500В. При использовании диапазона 220-380В нужно быть предельно осторожным. Порядок действий такой же, как и в предыдущем секторе постоянного напряжения.
• DCA. Данный сектор выполняет функцию миллиамперметра и предназначен для замеров небольших постоянных токов. Не рекомендуется использовать этот сектор без необходимости, а при измерениях большой силы тока следует быть осторожным. Прозванивать цепь в этом случае нужно не дольше нескольких секунд.
• hFE. Сектор выполняет замеры транзисторов прозвонкой и проверка на пробой или обрыв. Элементы проверяются вне зависимости от их проводимости. Ножки транзисторов должны помещаться в соответствующие гнезда, о чем указано на специальной панельке.
• Сектор ДИОД. При исправном диоде показывается падение напряжения в прямом направлении, в диапазоне 400-700 мВ. Для обратного направления используется бесконечность. Если диод неисправен, то значение, близкое к нулю означает пробой, а близкое к бесконечности — обрыв.
• Сектор ОМ. Используют для замеров сопротивления. Диапазон измерений находится в пределах 200-2000000 Ом. Следует учитывать погрешности китайского мультиметра и слишком большую чувствительность при выполнении точных измерений. В обязательном порядке должно учитываться сопротивление, возникающее при замыкании щупов друг с другом. Это особенно актуально при замерах слишком маленьких сопротивлений.

Замеры основных параметров

Работу мультиметра DT — 830B лучше рассматривать на примере измерений параметров, наиболее часто встречающихся в повседневной жизни. Начать освоение прибора можно с замеров напряжения в сети 220В.

В первую очередь выставляется предполагаемый предел измерений. Значение «200» не годится, поэтому придется использовать «750». Щупы устанавливаются в нужные разъемы, после чего остается лишь прикоснуться к двум контактам, имеющимся в розетке. Полученный результат отобразится на экране.

Если мультиметром DT830B замеряется постоянное напряжение, на дисплее может отобразиться знак минус. Он не всегда появляется, поскольку это зависит от потенциала щупа с черным проводом, включенного в разъем СОМ. Знак минус будет отображаться при наличии у черного провода положительного потенциала, что свидетельствует об обратной полярности.

Довольно часто требуется выяснить принадлежность провода, то есть . В этом случае один щуп касается любых заземленных поверхностей — заземляющего провода, батарей, труб и т.д. Другой щуп поочередно соприкасается с жилами кабеля, у которого требуется определить фазу. В случае соприкосновения с фазных проводом на экране появится результат в диапазоне от 220 до 240В.

При отсутствии металлических заземляющих поверхностей для проверки пользуются другим способом. Один щуп нужно взять в руку, а другим поочередно коснуться кабельных жил. В этом случае мультиметр выдаст значения 60-240В, что также указывает на наличие фазы. Разница показаний зависит от обуви и поверхности, на которой стоит проверяющий.

Поражения током можно не бояться, так как прибор ДТ имеет высокое собственное сопротивление. Самое главное — не касаться открытых частей щупа, задействованного в поиске фазы. При выполнении такой проверки следует быть предельно внимательным и осторожным.

Всем известно, что течение электрического тока осуществляется по замкнутому контуру. Поэтому для того чтобы измерить силу тока, один из проводов этого контура должен быть разомкнут. После этого с помощью щупов образуется единая цепь. При попытках замеров напряжения в режиме измерения тока, произойдет короткое замыкание и прибор выйдет из строя. Сам тестер обладает нулевым внутренним сопротивлением.

Перед выполнением измерений должен быть правильно определен тип тока, который может оказаться . В случае неправильного выбора ничего страшного не произойдет, просто прибор ничего не покажет.

Очень важно запомнить, что при установке щупов в электрическую цепь, напряжение должно быть отключено. Следует изучить маркировку щупов, на предмет времени выдержки максимального тока. Обычно замер продолжается не более 10 секунд, после чего провод может начать нагреваться, а изоляция оплавится.

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования . Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

• Определение переменного тока .

• Измерение постоянного тока .

• Определение силы тока.

• Измерение сопротивления.

• Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

• Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров щупы подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после приобретения прибора люди не знают, как им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов наставляется на нужный режим . Для этого из приведенных значений необходимо выбрать одно. Сам переключатель может поворачиваться в обе стороны (как по часовой стрелке, так и против). Один из щупов всегда находится в отверстии «СОМ». Для постоянного тока это должен быть «минус». Второй щуп всегда устанавливается в отверстие VOMA. Исключением является определение силы тока.

Определение напряжения

Для проведения любого измерения для начала необходимо повернуть на нужный режим переключатель, которым оснащен мультиметр DT-838. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить о том, что постоянный ток в батарейках, аккумуляторах, блоках питания. На приборе он обозначается DCV и расположен слева. К примеру, при определении напряжения постоянного тока батарейки достаточно установить режим на значении двадцать вольт.

Переменный ток находится в розетках. Обозначается на приборе он как «АС».

Красный щуп должен быть установлен в гнездо 10ADC. Как правило, оно является верхним гнездом.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого изменяем положение переключателя на нужный режим. Вместо щупов подключается термопара. К предмету, температуру которого нужно определить, подключается кончик подвески. В данном случае термопара необходима для того, чтобы измерять температуру именно предмета. Без нее прибор будет показывать свою внутреннюю температуру. Она, как правило, находится на том же уровне, что и температура в помещении. Эта функция позволяет контролировать нагрев (или перегрев) любых радиокомпонентов, микросхем.

Прозвонка соединений осуществляется просто. Это необходимо для определения места разрыва сети (если проводка порвалась). Еще одна возможность — определение возникающего короткого замыкания. Для начала измерения переключатель поворачивают в необходимое положение. Далее двумя щупами необходимо прикоснуться к разным концам. Если короткое замыкание произошло, раздастся звуковой сигнал.

Современные измерительные приборы уже давно вышли на новый уровень – цифровые технологии прочно заняли практически все позиции, вытесняя устаревшие аналоговые приборы. В большой степени это коснулось и таких распространенные измерительные приборы, как вольтметр и амперметр. Теперь в небольшом удобном корпусе умещается прибор, позволяющий с высокой точностью производить замеры как основных параметров – силы тока, сопротивления, напряжения, так и многих других – частоты, емкости, температуры и т.д.

И называется этот многофункциональный прибор цифровым мультиметром. Для чего нужен, как выбрать и правильно пользоваться этим прибором, расскажем далее.

Как правильно выбрать мультиметр

Самые распространенные модели этих цифровых измерительных приборов :

• цифровой тестер DT-830 .. DT-838 и их аналоги М-830 – М-838;
• Mastech MY-61 .. MY-68;
• токовые клещи UT 201 .. UT 207;
• MS-8205;
• DT 9202 .. DT 9208.

Современные цифровые приборы предоставляют массу возможностей. Основные параметры и режимы измерений у всех моделей этих приборов одинаковы – все они способны определять напряжение, ток и сопротивление.

В каждую модель включены также по одной или несколько дополнительных функций:

• прозвонка цепи со звуковым сигналом,
• проверка диодов,
• определение индуктивности,
• измерение емкости конденсаторов (модели MY-63, MY-65, MY-68, UT-70C, DT-9202A, DT-9208A)
• определение частоты сигнала (MY-63, My-65, MY-68, DT-830A, DT-832, DT-832H, UT-70C)
• приборы с измерением температуры (DT-830BL, DT-837, DT-838, М-838),
• проверка и определение параметров транзисторов (модели MY-68, MY-65, MY-67, MY-63, DT-182, DT-830B, DT-832, DT-832H, DT-838),
• мультиметры с токоизмерительными клещами (MY-68, UT-201/202/204/205/207/208, приборы серии 266).

Кроме того, существуют модели этих цифровых устройств с осциллографом, разъемом RS-232 (связь с компьютером), встроенным генератором сигналов и другими уникальными возможностями.

Выбор цифрового измерителя для дома определяется в первую очередь параметрами, которые необходимо будет контролировать

Т.е. не имеет смысла покупать профессиональный цифровой измеритель со встроенным осциллографом, если вы выбираете прибор для использования в гараже, для определения степени заряженности аккумуляторной батареи . Приборы с измерением частоты или параметров транзисторов также редко понадобятся при измерениях, если только вы не занимаетесь этим профессионально.

Поэтому ввиду своей универсальности, приемлемых параметров, хорошего качества и невысокой стоимости наибольшее распространение получили тестеры серии DT-830 .. и Mastech MY-61 ..

Как правильно выбрать цифровой измеритель, подскажет следующий видео сюжет:

Как пользоваться этими измерительными устройствами

Приборы этого типа относятся к таким изделиям, неправильное использование которых в большинстве случаев приводят к их поломке. А если учесть, что они практически не ремонтопригодны, то работать с аппаратом следует аккуратно, изучив инструкцию и обладая хотя бы начальными знаниями электротехнических измерений.

Как пользоваться наиболее распространенным мультиметром DT 830B

Работа с этой моделью предполагает предполагает следующие виды измерений:

• Измерение силы тока: данный прибор позволяет проводить замеры только постоянного тока. Для этого щупы, включенные в гнезда “COM” и “VΩmA” включаются в цепь последовательно с нагрузкой. При токе более 0,2 А щуп “VΩmA” переключаем в гнездо “10А”. Переключатель пределов установить в требуемое положение.
  Для измерения переменного тока необходимо воспользоваться прибором типа DT-9202A/9208A.
  Измерение прибором силы тока свыше 10А не предусмотрено. Для этих целей воспользуйтесь моделью с токоизмерительными клещами, например модели Mastech MY-68.
• Измерение напряжения: прибор может измерять значения постоянного и переменного напряжения. Для этого щупы подключаются в гнезда “COM” и “VΩmA”, а переключателем выбирается род напряжения DCV – постоянное, ACV – переменное, и необходимый предел.
  Как определить полярность напряжения: При подключении черного щупа к разъему “COM”, красного к “VΩmA”, а вторых концов к “минусу” и “плюсу” соответственно, на индикаторе прибора показания будут без знака “-” (минус)
• Измерение сопротивления: переключатель ставится в положение “Ω” на необходимый предел измерения. Измеритель DT-830B позволяет контролировать данный параметр в пределах 200 Ом – 2МОм с точностью 1%
• Как пользоваться тестерами DT-832, DT-838 и другими этой серии: точно также, как и моделью 830
• Мультиметры M-830 .. M-838 являются полными аналогами описанных выше приборов. Кроме того, М 838 снабжен термопарой для замера температур в диапазоне 20 .. 300 град.С

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией. Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress .

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

• Работает от двух батареек формата AAA;
• Имеет подсветку дисплея;
• Сзади есть подставочка, позволяющая удобно расположить прибор;
• Автовыбор диапазонов измерения;
• Автоматическое отключение;
• В комплекте идет чехольчик.

Приобрести его можно на AliExpress .

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

• ⚡ куда правильно подключать измерительные щупы
• ⚡ в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на , да еще с использованием аббревиатуры.

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах , для проверки работоспособности бытовой техники , исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

• электрического тока;
• напряжения между двумя точками электроцепи;
• электросопротивления.

Прибор также выполняет еще ряд операций:

• прозвонка цепей с цифровой индикацией и сигнализацией звуком;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• замеры температуры термопарой.

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

1. Жидкокристаллический дисплей показывает числовые значения параметров.
2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
3. Три гнезда прибора служат для соединения со щупами. В главный из них («COM») с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
4. Панелька для измерения коэффициента усиления транзисторов.
5. Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм 2 , а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей , когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании . Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем , одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров . Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-«.

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Темп», и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары на том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое — замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Мультиметр «Ермак»

Рядовому пользователю подходит простой, дешевый и надежный мультиметр «Ермак» цифровой DT 832. Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена — небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

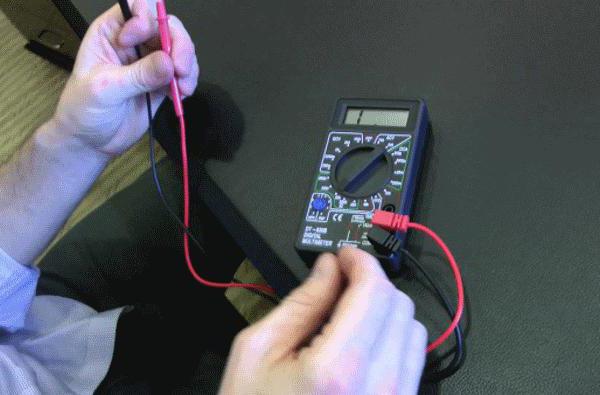

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Цифровые мультиметры пользуются большей популярностью у специалистов, чем аналоговые, так как они более наглядные и удобные в использовании. Результаты измерений, которые были сделаны, выводятся на жидкокристаллический дисплей и высвечиваются в виде цифр. Риск снятия неправильных показаний из-за человеческого фактора с такими приборами минимален. Для примера рассмотрим мультиметр цифровой DT-830B.

Цена такого прибора может быть разной и колеблется в зависимости от выполняемых им функций и точности проводимых измерений. Однако функцию измерения силы тока в электрической сети, напряжения в сети и сопротивления резисторов или других устройств, предусматривают абсолютно все модели, не зависимо от цены.

Все модели очень похожи между собой по расположению органов управления.

На устройстве в центре расположен переключатель, с помощью которого выбирается режим измерения и предел. Параметры разбиты на сектора и для удобства обведены линиями.

В верхней части расположен, как правило, дисплей. В нижней части гнезда для подключения щупов. Как пользоваться мультиметром DT-830B, рассмотрим ниже.

На шкале изображены сокращенные обозначения режимов измерения, которые лучше запомнить, так как в инструкции к мультиметру DT-830B они не расшифровываются.

— OFF выключенный прибор, DCV — измерять постоянное напряжение, ACA измерять переменный ток, DCA измерять постоянный ток, Ω — измерять сопротивление, ACV измерять переменное напряжение, hFE измерять параметры транзисторов, ACA измерять переменный ток (в мультиметре Digital DT-830B эта функция не предусмотрена, потому данного сектора на шкале нет).

Щуп — это металлический стержень, ручка которого изолирована. С точки измерения сигнал подается на прибор через привод, к которому подключается щуп. Щупы можно дорабатывать, или изготовить самому в зависимости от желаемой длины проводов и других своих предпочтений. Разъем, подписанный как COM — минусовый, или выступает в роли заземления.

В этот разъем подключается черный провод. Для измерения сопротивления, небольших величин тока или напряжения предусмотрен разъем с надписью VΩmA. Надпись содержания 10А или 10 ADC говорит о том, что этот разъем предусматривает проведение измерений в на участке значений от 200 мА до 10 А.

Схема мультиметра DT-830B представлена на рисунке ниже.

Технические характеристики мультиметра цифрового DT-830B:

• Диапазон переменного напряжения: 200 V и 700 V.
• Диапазон постоянного напряжения: 200 mV; 2000 mV; 20 V; 200 V; 1000 V.
• Диапазон измеряемого сопротивления 200 ом; 2000 ом; 20 Ком; 200 Ком; 2000 Ком.
• Диапазон постоянного тока 200 мкА; 2000 мкА; 20 мА; 200 мА; 10 А.

Прибор может производить диодный тест. Также в нем присутствует функция измерения коэффициента усиления транзистора.

Пользоваться цифровым устройством гораздо удобней, чем аналоговым. Оно легкое и отличается небольшими размерами, не боится толчков и падений. Лицензионные модели снабжены защитой от неправильного выбора режима замеров.

Например, если прибор настроен на измерение сопротивления, а щупы ошибочно помещены в розетку 220 В, то он издаст предупредительный сигнал. Благодаря этому устройство можно успеть отключить до его повреждения.

Специалисты, чья профессия связана с проведением электрических измерений, уже перешли на использование цифровых приборов. Принцип работы их довольно прост, схож с аналоговыми моделями и состоит в поочередном переключении режимов и пределов измерения с помощью центральной ручки, поэтому дополнительно обучать людей работе с этим прибором не пришлось.

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

• значений электрического тока;
• напряжения между 2 точками в электрической цепи;
• сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

• прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
• протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
• проверить полупроводниковый транзистор;
• измерить электрическую емкость и индуктивность;
• с помощью термопары;
• определить частоту гармонического сигнала.

Как устроен мультиметр?

1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
4. Тестовые гибкие провода красного и черного цвета с клещами.
5. Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

1. Высокая погрешность показаний.
2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

6. Сектор hFE

Прибором можно определить коэффициент усиления по току h21-транзистора. Для этого достаточно вставить его 3 вывода в соответствующие гнезда панельки. На дисплее сразу появится значение «h21». Для получения правильных результатов необходимо различать типы pnp (правая сторона панельки) и npn (левая сторона).

7. Возможности совершенствования прибора

На мультиметр DT-830B инструкция предусматривает определенное количество функций. Модели отличаются друг от друга незначительно, и при желании можно усовершенствовать любую, например, добавить измерение емкости конденсатора, температуры и всех остальных дополнительных функций, перечисленных ранее.

Основой мультиметра является

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Когда менять батарейку?

Питание прибора меняется в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительных известных значений. На экране появляется изображение батарейки. Для ее замены нужно снять заднюю крышку, удалить старый и установить новый элемент.

Пользование мультиметром DT-830B очень удобное: батарейка меняется легко и очень редко. Только нужно работать с ним очень внимательно. Прибор можно легко сжечь при неправильном применении.

Как пользоваться мультиметром ермак

Узнайте, как правильно использовать мультиметр ермак: от выбора режима до проведения измерений. Наша статья поможет разобраться в работе с прибором и выполнить точные измерения.

Мультиметр (voltmeter, ohmmeter) — это электронный измерительный прибор, который может измерять напряжение, ток и сопротивление. Его использование может быть необходимо при работе с электрооборудованием, автомобильными электрическими системами, а также при тестировании различных электронных устройств. В этой статье мы рассмотрим, как правильно пользоваться мультиметром ермак, чтобы получить точные результаты и избежать повреждения прибора.

Шаг 1: Подготовка мультиметра ермак

Перед использованием мультиметра ермак необходимо убедиться, что он находится в хорошем состоянии, а батарейки заряжены. Для этого сначала проверяем, что корпус не поврежден, кабель не обрывается и входные разъемы свободны от загрязнений. Затем вставляем батарейки в соответствующие отсеки и проверяем, что прибор включается и все индикаторы работают.

Шаг 2: Выбор режима измерения

Для выбора режима измерения необходимо использовать специальный переключатель, расположенный на корпусе мультиметра. В зависимости от того, какую физическую величину мы хотим измерить, нужно выбрать соответствующий режим измерения: напряжение (AC или DC), сопротивление или ток.

Шаг 3: Присоединение к измеряемому объекту

После того, как мы выбрали нужный режим измерения, необходимо подсоединить прибор к объекту, который мы хотим измерить. Обычно, при работе с электроникой на печатной плате, мы используем щупы, которые присоединяем к контактам измеряемого элемента.

При выполнении измерений для определения напряжения или тока, необходимо подключить мультиметр параллельно элементу цепи. Для измерения сопротивления выключите питание объекта и подключите мультиметр последовательно с ним.

Важно помнить, что при подключении мультиметра ермак к электрической цепи обязательно следует соблюдать безопасность и избегать касания проводов измерительных приборов.

Как использовать мультиметр Ermak

Мультиметр Ermak – это удобный и простой в использовании инструмент для измерения напряжения, тока и сопротивления в электрических цепях. Чтобы начать использовать мультиметр, необходимо выполнить несколько простых шагов.

Шаг 1. Подготовка мультиметра и электрической цепи

Перед тем как подключить мультиметр, убедитесь, что он находится в рабочем состоянии и полностью заряжен аккумулятор. Затем, отключите электрическую цепь и убедитесь в ее безопасности – все провода должны быть защищены от короткого замыкания, а источник питания должен быть выключен.

Шаг 2. Подключение мультиметра к электрической цепи

Далее необходимо подключить мультиметр к электрической цепи. Для этого вставьте красный провод в разъем «V, mA, COM», а черный провод – в разъем «COM». Убедитесь, что провода подключены к нужному разъему, иначе может произойти короткое замыкание.

Шаг 3. Настройка мультиметра

После подключения мультиметра, необходимо настроить его на нужный тип измерения – напряжение, ток или сопротивление. Для этого нажмите соответствующую кнопку на мультиметре. Также убедитесь, что выбраны нужные единицы измерения, например, вольты или амперы.

Шаг 4. Измерение параметров электрической цепи

После настройки мультиметра можно приступать к измерению параметров электрической цепи. Для этого приложите красный и черный провода к нужным точкам цепи и считайте показания с мультиметра. После измерения, не забудьте отключить мультиметр и осторожно отключить электрическую цепь.

Следуя этим простым шагам, вы сможете успешно использовать мультиметр Ermak для измерения напряжения, тока и сопротивления в электрических цепях.

Определение необходимости использования мультиметра

Мультиметр является незаменимым инструментом для проверки и измерения различных параметров электрической цепи. Его используют для определения напряжения, силы тока, сопротивления, частоты и других параметров.

Необходимость использования мультиметра возникает при выполнении электромонтажных работ, ремонте электронной аппаратуры, диагностике неисправностей в электрических сетях, а также при проведении научных и исследовательских работ.

Причины использования мультиметра:

• Контроль и измерение электрических параметров
• Проверка работы электронных устройств и оборудования
• Определение диагноза источников неисправностей в электросети
• Сбор данных для решения научных исследований

Мультиметр имеет возможности для измерения переменного и постоянного напряжения, силы тока, сопротивления и емкости. Некоторые модели также могут измерять частоту или температуру. Важно выбрать мультиметр, который соответствует вашим потребностям и способностям, а также убедиться в его правильном подключении.

Использование мультиметра является необходимым, безопасным и эффективным способом для проверки и измерения электрических параметров.

Подготовительные меры перед началом работы

Перед тем, как приступить к работе с мультиметром Ермак необходимо убедиться в том, что все необходимые инструменты находятся в рабочем состоянии. Также следует проверить, что мультиметр и его шнур питания не повреждены, а также что СИЗ находятся в рабочем состоянии.

При работе с мультиметром следует обращать внимание на то, что подключение проводов происходит к мультиметру после того, как он был включен. Особенно важно это учитывать при работе с высокими напряжениями.

Важным моментом перед началом работы является также проверка мультиметра на отсутствие ошибок и корректность действия функций. Для этого можно воспользоваться специальным контрольным прибором или проверить работу мультиметра на простых функциях, таких как измерения постоянного и переменного тока, напряжения, сопротивления и т. д.

• Убедитесь в том, что все необходимые инструменты находятся в рабочем состоянии
• Проверьте мультиметр и его шнур питания на повреждения
• Проверьте работу мультиметра на простых функциях или с помощью контрольного прибора
• Подключайте провода к мультиметру только после его включения
• Следуйте инструкции по использованию мультиметра и обращайте внимание на меры безопасности

Разновидности мультиметров Ermak

Мультиметры Ermak – это универсальные измерительные приборы, которые позволяют выполнять различные измерения, такие как: измерение напряжения, силы тока, сопротивления, частоты, емкости и многих других параметров. Компания Ermak производит различные модели мультиметров, которые отличаются функциональностью и стоимостью.

Среди разновидностей мультиметров Ermak можно выделить:

• Цифровые мультиметры – оснащены жидкокристаллическим дисплеем, позволяющим удобно отображать измеряемые значения.
• Аналоговые мультиметры – используются для измерения переменного и постоянного напряжения, тока, сопротивления и других параметров. Отличаются более простым устройством по сравнению с цифровыми мультиметрами.
• Мультиметры для работы с электроэнергией – используются при проведении проверки электрических сетей, контроле потребления электроэнергии и других задачах, связанных с электроэнергетикой.

Каждый мультиметр Ermak имеет свои особенности и предназначен для выполнения определенных задач. Для выбора наиболее подходящей модели необходимо учитывать требуемый диапазон измерений, точность измерений, функциональность и стоимость устройства.

Описание элементов мультиметра

Мультиметр ермак — это электронное устройство, предназначенное для измерения различных параметров электрических цепей. Он состоит из нескольких элементов, которые позволяют осуществлять измерения с высокой точностью. Рассмотрим основные элементы мультиметра:

• Жидкокристаллический дисплей – на дисплее отображается информация о значениях измеряемых параметров, таких как напряжение, ток и сопротивление.
• Электроды/Щупы – электроды или щупы являются основным инструментом для измерения различных параметров. Они подключаются к соответствующим разъемам мультиметра.
• Конечные разъемы – конечные разъемы мультиметра позволяют подключать электроды или щупы к измеряемым электрическим цепям. Разъемы могут иметь различный диаметр и тип крепления.
• Кнопки управления – с их помощью можно выбирать режимы измерения, включать и выключать мультиметр, а также изменять параметры измеряемых величин.
• Защитные накладки – некоторые мультиметры могут иметь защитные накладки на корпусе, которые защищают его от ударов и падений.

Все эти элементы образуют целое, которое позволяет осуществлять точные и быстрые измерения в электронике и электротехнике.

Подключение мультиметра к цепи

Один из самых важных навыков, которые нужно освоить при работе с мультиметром, — это умение подключать его к цепи. Неверное подключение может привести к повреждению мультиметра или даже вызвать опасную ситуацию.

Перед тем, как начать подключать мультиметр к цепи, необходимо убедиться, что цепь выключена и нет напряжения на проводах. После этого можно начинать подключение.

Существует два основных способа подключения мультиметра к цепи: посредством зажимов или соединителей. Если цепь имеет провода с изолированными концами, следует использовать зажимы мультиметра для их подсоединения. Если же провода неизолированные, следует использовать соединители для подключения.

При подключении мультиметра к цепи следует обратить особое внимание на цветовую маркировку проводов и контактов мультиметра. Обычно красный провод и зажимы используются для подключения к положительному (+) контакту цепи, а черный — к отрицательному (-).

Правильное подключение мультиметра к цепи — это один из главных факторов для точности измерений и безопасности при работе. Необходимо всегда быть внимательным и аккуратным при подключении, чтобы избежать неприятных последствий.

Измерение напряжения

Для измерения напряжения с помощью мультиметра ЕРМАК необходимо подготовить инструмент к работе. Сначала необходимо переключить мультиметр в режим измерения напряжения. Далее следует выбрать нужный диапазон для измерения. Для измерения напряжения в сети 220 В следует выбрать диапазон 200 В. При измерении напряжения более 200 В, следует выбрать больший диапазон.

После того, как выбран нужный диапазон, можно приступать к измерению напряжения. Для этого необходимо подключить мультиметр к источнику напряжения. Подключение проводов следует осуществлять в соответствии с полярностью: красный провод подключается к «+», а черный — к «-».

После подключения проводов к источнику напряжения мультиметр начинает измерять напряжение. Результат измерения отображается на дисплее. Если измеряемое напряжение превышает выбранный диапазон, на дисплее появится ошибочное значение. В этом случае необходимо выбрать более высокий диапазон и повторить измерение.

При измерении напряжения необходимо соблюдать осторожность и предельную аккуратность. Необходимо правильно определить полярность источника напряжения, а также не допускать коротких замыканий. Не следует подключать мультиметр к источнику напряжения более чем на 5 минут, чтобы не повредить прибор.

• Важно! Перед использованием мультиметра необходимо ознакомиться с инструкцией по его эксплуатации.
• Важно! Необходимо использовать защитные очки и перчатки при работе с электрооборудованием.
• Важно! Не следует использовать мультиметр без крышки батарейного отсека.

Измерение силы тока

Для измерения силы тока мультиметр ермак использует функцию «DC/AC». Перед началом измерений необходимо убедиться, что провода подключены правильно. Красный провод подключается к «+» источника питания, а черный провод к «-» или земле.

После подключения проводов переключаем мультиметр на функцию «DC» или «AC» и выбираем нужный диапазон измерения. Если не знаете, какой диапазон подходит для вашей задачи, начните с наименьшего и постепенно увеличивайте до нужного значения.

Затем подключаем мультиметр к цепи, через которую проходит ток. Обратите внимание, что при измерении силы тока, мультиметр подключается последовательно к цепи. То есть, если измеряемый ток проходит через резистор, мы должны подключить мультиметр к обоим концам резистора.

Прибор должен показать значение силы тока в амперах. Если мультиметр измеряет только малые токи, то возможно потребуется использовать предохранитель. Также не забывайте, что перед серьезными измерениями нужно убедиться в надежности цепи питания.

Важно помнить, что измерение силы тока осуществляется только в исправных, замкнутых цепях. Никогда не подключайте мультиметр к цепи, которая может содержать дыры, обрывы или короткие замыкания.

Измерение сопротивления

Для измерения сопротивления нужно установить мультиметр в режим измерения сопротивления, обозначенный символом «Ом» (Ω). Затем, подключить провода мультиметра к элементу электрической цепи, на котором нужно измерить сопротивление.

Важно помнить, что при измерении сопротивления электрический элемент должен быть отключен от источника питания. Если элемент находится в цепи, которую невозможно разорвать, потребуется заменитель. Это может быть резистор со значением, приблизительно равным измеряемому сопротивлению.

Чтобы получить точные результаты измерения, необходимо убедиться в том, что провода мультиметра касаются только элемента, на который направлено измерение. Не допускайте, чтобы провода касались друг друга, рук или других предметов.

• Для измерения сопротивления можно использовать два метода:
  1. Прямое измерение: один провод мультиметра касается одной точки элемента, а другой провод – другой точки.
  2. Измерение в цепи: один провод мультиметра касается точки, а второй провод – точки на другом конце цепи.

После того, как провода мультиметра правильно подключены, на дисплее появится значение сопротивления.

По окончании измерения, не забудьте отключить мультиметр и вернуть селектор на исходную позицию.

Измерение ёмкости

Если вы хотите измерить ёмкость элемента с помощью мультиметра ЕРМАК, следуйте инструкции:

• Выберите на мультиметре режим измерения ёмкости.
• Подключите ёмкостной элемент к мультиметру. Для этого используйте специальные красный и черный крокодилы на мультиметре, которые предназначены для подключения ёмкостей.
• Нажмите кнопку «Hold» на мультиметре, чтобы зафиксировать показания ёмкости. Это позволит избежать ошибок измерения из-за внезапных изменений показаний.
• Прочитайте значение ёмкости на экране мультиметра. Обычно, ёмкость измеряется в микрофарадах (мкФ).

Для того, чтобы измерить ёмкость конденсатора внутри схемы, нужно сначала отключить его от схемы. Затем, подключите конденсатор к мультиметру и включите его. Измерьте ёмкость и затем подключите конденсатор обратно к схеме.

Не забывайте, что измерение ёмкости возможно только при работающих элементах. Также, важно помнить, что большинство мультиметров не могут измерять ёмкости менее 1 пикофарада.

Измерение частоты

Для измерения частоты с помощью мультиметра Ермак нужно выбрать режим измерения настройками мультиметра. Затем подключить тестирующие зажимы к источнику сигнала. Следует убедиться, что частота источника находится в диапазоне обнаружения мультиметра.

Чтобы измерить частоту, нужно рассчитать колебания за одну секунду. Для этого можно вручную посчитать колебания или воспользоваться функцией автоизмерения частоты. Для этого нужно нажать соответствующую кнопку на мультиметре. После измерения на экране появится значение измеренной частоты.

Также можно использовать функцию сохранения данных измерений, чтобы иметь возможность ознакомиться с результатами позже и сравнить их. При этом нужно обратить внимание на единицы измерения частоты – обычно они указываются в герцах (Гц) или килогерцах (кГц).

Вопрос-ответ:

Какие типы измерений можно производить с помощью мультиметра «Ермак»?

Мультиметр «Ермак» позволяет производить измерения постоянного и переменного напряжения, постоянного и переменного тока, ёмкости, сопротивления, частоты, диодного и звукового тестирования.

Что нужно знать, чтобы начать работу с мультиметром «Ермак»?

Для начала работы с мультиметром «Ермак» необходимо ознакомиться с инструкцией, чтобы понять, какие элементы прибора осуществляют измерения, на что обращать внимание при выборе режимов работы, как правильно собрать схему подключения и т.д.

Можно ли мерить ток в цепи, не разрывая ее?

Да, с помощью мультиметра «Ермак» можно производить измерение тока в цепи, не разрывая ее. Для этого необходимо установить мультиметр на режим измерения тока в серии с цепью, при этом следить за тем, чтобы ток не превышал максимальное значение, указанное в инструкции.

Как проверить работоспособность элемента с помощью мультиметра «Ермак»?

Для проверки работоспособности элемента с помощью мультиметра «Ермак» необходимо установить прибор в режим проверки диода, подключить полюса элемента к прибору и проанализировать показания на приборе. Если элемент исправен, то прибор покажет напряжение, превышающее пороговое значение (в инструкции указывается точное значение), если элемент неисправен, то прибор покажет нулевое напряжение.

Можно ли измерять ёмкость и сопротивление с помощью мультиметра «Ермак» одновременно?

Да, с помощью мультиметра «Ермак» можно производить измерения ёмкости и сопротивления одновременно, при этом нужно следить за тем, чтобы установить прибор в соответствующие режимы и подключить к нему измеряемые элементы.

Как правильно использовать мультиметр «Ермак» для проверки батареек и аккумуляторов?

Для проверки батареек и аккумуляторов с помощью мультиметра «Ермак» необходимо установить прибор в режим измерения напряжения и подключить полюсы батарейки/аккумулятора к соответствующим контактам мультиметра. При этом следует учитывать, что не все батарейки могут быть проверены с помощью мультиметра, например, это не относится к простым батарейкам типа АА и ААА, которые содержат малое количество электролита.

Можно ли производить измерения в условиях повышенной влажности?

Нет, использование мультиметра «Ермак» в условиях повышенной влажности не рекомендуется, так как это может привести к нарушению работы прибора. При использовании мультиметра необходимо следить за тем, чтобы он не попал под дождь, не был подвержен образованию конденсата и т.д.

Применение мультиметра в практических задачах

Мультиметр ермак является незаменимым инструментом для технических специалистов, электромонтажников, электронщиков и любых других профессионалов, которые работают с электрическими схемами и устройствами.

Одной из задач, которые можно решить с помощью мультиметра, является измерение сопротивления и проводимости электрических цепей. Для этого необходимо переключить мультиметр в соответствующий режим и подключить его к цепи. Примером может служить проверка состояния электрической проводки в доме или на производстве.

Еще одной практической задачей может стать измерение напряжения и тока в цепях, что позволяет определить эффективность работы электрооборудования, а также произвести диагностику неисправностей. Благодаря возможности переключения мультиметра в разные режимы, возможно измерение как постоянных, так и переменных напряжений и токов.

Также можно использовать мультиметр для проверки ёмкости батареек, аккумуляторов и конденсаторов, определения полярности, а также для измерения температуры различных поверхностей.

Кроме того, мультиметр может использоваться для проверки цепей на наличие обрывов. Для этого достаточно последовательно подключать мультиметр к различным участкам цепи и проверять, пропускается ли ток. Такой способ помогает быстро обнаружить место обрыва и устранить его.

В итоге можно сказать, что мультиметр является незаменимым инструментом для решения самых разных практических задач, связанных с работой с электрическими цепями и устройствами. Каждый специалист, который работает с этой техникой, должен уметь правильно использовать мультиметр.

Мультиметр DT 838: подробная инструкция по применению

Мультиметр DT 838 — удобный и функциональный прибор для измерения электрических величин. Он заменяет сразу несколько устройств и может пригодиться как профессионалам, так и любителям. Давайте разберемся, как им пользоваться.

Общие сведения о мультиметре DT 838

Мультиметр DT 838 — это компактный цифровой прибор для измерения основных электрических величин. Он позволяет определить напряжение, силу тока, сопротивление, а также прозвонить электрические цепи и протестировать полупроводниковые приборы.

Достоинства и функциональные возможности

• Компактные размеры и небольшой вес
• Простота в использовании
• Высокая точность измерений
• Защита от перегрузки во всех режимах работы
• Автоматическое определение полярности постоянного напряжения
• ЖК-дисплей с подсветкой для удобства работы в условиях недостаточной освещенности
• Возможность измерения температуры с помощью термопары
• Проверка транзисторов и диодов
• Звуковая индикация при прозвонке цепей

Технические характеристики

Диапазон измеряемых напряжений (постоянное / переменное)	0,1 мВ — 1000 В / 0,1 В — 750 В
Диапазон измеряемых токов (постоянный)	2 мА — 10 А
Диапазон измеряемых частот переменного тока	40-400 Гц
Диапазон измеряемых сопротивлений	0,1 Ом — 2 МОм
Питание	Батарейка 9 В

Мультиметр DT 838 довольно прост в использовании. Рассмотрим основные этапы работы с ним.

Подготовка к использованию

Перед началом работы необходимо:

1. Вставить батарейку в отсек для питания
2. Подключить измерительные щупы к соответствующим гнездам
3. Установить ручку переключения режимов в положение OFF

Важно! При монтаже и демонтаже щупов мультиметр должен быть отключен от измеряемой цепи.

Настройка нужного режима

Выбор режима работы мультиметра осуществляется с помощью поворотного переключателя. Доступны следующие режимы:

• Измерение напряжения постоянного тока (DCV)
• Измерение напряжения переменного тока (ACV)
• Измерение силы постоянного тока (DCA)
• Измерение сопротивления (Ω)
• Проверка диодов
• Прозвонка цепей

После выбора нужного режима, с помощью поворотного переключателя также устанавливается предел измерения в соответствии с ожидаемыми значениями.

Подключение щупов

Порядок подключения измерительных щупов зависит от выбранного режима работы:

• При измерении напряжения щупы подключаются параллельно к участку цепи
• При измерении тока щупы подключаются последовательно в разрыв цепи
• При измерении сопротивлений щупы прижимаются к контактам резистора или другого элемента

После правильного подключения щупов считываются показания с дисплея.

Рассмотрим особенности работы мультиметра DT 838 в различных режимах.

Измерение напряжения постоянного и переменного тока

Для измерения напряжения постоянного тока устанавливается режим DCV. Диапазон измерений составляет от 0,1 мВ до 1000 В. При этом автоматически определяется полярность поданного напряжения и отображается на дисплее.

Для измерения напряжения переменного тока используется режим ACV с диапазоном от 0,1 В до 750 В. Частота переменного напряжения должна находиться в пределах 40-400 Гц.

Перед первым измерением напряжения в неизвестной цепи рекомендуется устанавливать максимально возможный предел, а затем при необходимости уменьшать его.

Измерение силы тока

Измерение постоянного тока производится в режиме DCA. Мультиметр DT 838 позволяет измерять токи от 2 мА до 10 А. При этом прибор подключается последовательно в разрыв измеряемой цепи.

Важно соблюдать полярность подключения. Красный щуп должен быть подсоединен к положительному полюсу источника тока.

Измерение сопротивления

Мультиметр DT 838 обладает широким диапазоном измерения сопротивлений от 0,1 Ом до 2 МОм. Это позволяет тестировать резисторы, катушки, обмотки и другие элементы.

При измерении сопротивления щупы прижимаются к контактам проверяемого элемента. На дисплее отображается значение сопротивления в Омах.

Этот режим также можно использовать для прозвона электрических цепей путем последовательного замыкания щупов.

Дополнительные возможности

Помимо измерения основных электрических величин, мультиметр DT 838 обладает рядом полезных функций.

Мультиметр DT 838 инструкция применению описывает возможность подключения термопары для измерения температуры от -20 до +130°С. Это позволяет контролировать нагрев радиодеталей и других элементов схем.

В мультиметре ресанта DT 838 инструкция применению предусмотрен специальный режим проверки биполярных транзисторов. Позволяет определить коэффициент усиления hFE до 1000.

Также можно протестировать диоды, проверив их пробивное напряжение в прямом и обратном включении током 0,8 мА.

Прозвонка цепей

Для поиска обрыва или коротких замыканий в цепях используется режим прозвона. При этом раздается звуковой сигнал, если сопротивление цепи менее 50 Ом.

Это облегчает, например, проверку правильного монтажа печатных плат или определение работоспособности отдельных цепей в жгутах проводов.

Рекомендации по безопасной работе

Несмотря на наличие защиты от перегрузок, при работе с мультиметром необходимо соблюдать правила электробезопасности:

• Не подавать на вход прибора напряжение и ток, превышающие максимальные допустимые значения
• Будьте внимательны при подключении щупов в разных режимах работы
• Не касайтесь оголенных участков провода щупов
• При обнаружении неисправностей следует прекратить использование прибора

При соблюдении этих несложных правил мультиметр DT 838 инструкция применению описание гарантирует удобную и безопасную работу.

Кроме базовой модели, выпускаются модификации мультиметра DT 838 с дополнительными функциями и расширенными характеристиками.

Мультиметр DT 838C

Отличается повышенным разрешением при измерении напряжений (до 0,01 мВ). Также имеет режим измерения емкости конденсаторов от 1 пФ до 200 мФ.

Мультиметр DT 838C+

Мультиметр DT 838 инструкция применению разрешение этой модели улучшено до 3 1⁄2 разрядов. Расширен частотный диапазон переменного напряжения до 500 кГц. Добавлены режимы проверки частоты и коэффициента заполнения.
