Как проверить двигатель шуруповерта мультиметром

Как проверить электродвигатель шуруповерта мультиметром

Шуруповерт — это электроинструмент, который высоко ценится в строительстве и ремонтных работах. Однако, как и любая техника, со временем он может выйти из строя. Если ваш шуруповерт перестал работать, возможно, проблема кроется в электродвигателе. Для того чтобы определить, неисправен ли электродвигатель, вам понадобится мультиметр.

Мультиметр — это электронное измерительное устройство, которое позволяет измерять различные параметры электрической цепи. Используя мультиметр, вы сможете проверить напряжение, сопротивление и ток в вашем электродвигателе. Это поможет вам точно определить причину неисправности и принять необходимые меры для ее исправления.

Прежде чем приступить к проверке электродвигателя, обязательно отключите шуруповерт от сети. Это поможет вам избежать поражения электрическим током и возможных повреждений. Важно помнить, что работа с электрической техникой требует особой осторожности и следования инструкциям производителя.

Будьте внимательны и аккуратны при проведении проверки электродвигателя шуруповерта мультиметром. В случае сомнений или неопытности лучше обратиться к специалисту, который сможет диагностировать и устранить неисправности.

Проверка электродвигателя шуруповерта мультиметром позволяет быстро и точно определить проблему и принять меры для ее решения. Следуйте инструкциям и рекомендациям, и вы сможете успешно провести диагностику и ремонт вашего шуруповерта, экономя время и деньги.

Как проверить электродвигатель шуруповерта мультиметром?

Для проверки электродвигателя шуруповерта мультиметром вам понадобятся следующие инструменты и материалы:

• Мультиметр (цифровой или аналоговый)
• Провода с крокодильчиками
• Батарейка (при необходимости)

Процедура проверки электродвигателя шуруповерта мультиметром:

1. Установите мультиметр в режим измерения сопротивления (Омметр).
2. Отсоедините шнур питания от розетки и выньте батарею из шуруповерта (если есть).
3. Подключите провода мультиметра к выводам на шуруповерте, обозначенным как «COM» (общий) и «VΩmA» (измерение сопротивления).
4. Проверьте сопротивление электродвигателя шуруповерта, сравнив его со спецификациями производителя. Обычно, стандартное значение сопротивления составляет несколько Ом, но это может отличаться в зависимости от модели.
5. Если полученное значение сопротивления сильно отличается от ожидаемого, это может указывать на неисправность электродвигателя и требовать его замены.
6. Проделайте те же шаги для проверки других выводов электродвигателя шуруповерта (если таковые имеются).

Проверка электродвигателя шуруповерта мультиметром позволяет выявить наличие неисправностей и определить нуждается ли он в ремонте или замене. Не забывайте, что манипуляции с электрическими устройствами требуют осторожности, поэтому убедитесь, что шуруповерт не подключен к источнику питания перед проведением проверки.

Основные советы

1. Проверьте подключение мультиметра: убедитесь, что все провода и зажимы крепко закреплены. Если нет контакта, результаты проверки могут быть неточными или вообще отсутствовать.

2. Проверьте режимы мультиметра: убедитесь, что ваш мультиметр находится в режиме проверки сопротивления или постоянного тока (в зависимости от того, что вы хотите проверить). Неправильный выбор режима может привести к неверным результатам.

3. Проверьте соединения: проверьте, что все провода и соединения внутри шуруповерта надежно закреплены. Если какое-либо соединение сошло с места, это может привести к неправильной работе мотора.

4. Проверьте ротор: убедитесь, что ротор (вращающаяся часть мотора) свободно вращается и не заедает. Если ротор заедает, это может указывать на проблемы с подшипниками или другими деталями мотора.

5. Проверьте провода: проверьте состояние всех проводов шуруповерта на наличие повреждений или обрывов. Поврежденные или оборванные провода могут вызывать неправильное функционирование мотора.

6. Сравните измерения: если электродвигатель шуруповерта работает неправильно или не работает вообще, сравните измерения с нормой. Если они сильно отличаются, это может указывать на неисправность мотора.

7. Обратитесь к профессионалу: если вы не уверены в своих навыках или не можете определить причину неисправности, всегда лучше обратиться к квалифицированному специалисту. Он сможет провести более точную диагностику и предложить варианты ремонта.

Необходимые настройки мультиметра

Для проверки электродвигателя шуруповерта мультиметром необходимо установить определенные настройки на приборе. Вот основные настройки, которые могут потребоваться:

• Выберите режим измерения сопротивления. Обычно это режим «Омметр» или «Ω».
• Установите мультиметр на наибольшее возможное значение измерения сопротивления, если есть такая возможность. Это позволит избежать повреждения прибора при проведении измерений.
• Установите предел измерения на мультиметре, соответствующий ожидаемому диапазону сопротивления электродвигателя. Если вы не знаете ожидаемое значение сопротивления, выберите автоматический режим измерения сопротивления.
• В случае необходимости измерения тока или напряжения, установите соответствующий режим на мультиметре.

При правильной настройке мультиметра вы будете готовы к проверке электродвигателя шуруповерта. Перед началом измерений также рекомендуется ознакомиться с инструкцией к мультиметру для более точной настройки и использования прибора.

Порядок проверки электродвигателя

Проверка электродвигателя шуруповерта мультиметром может помочь определить наличие неисправностей в его работе. Для проведения такой проверки следует следовать определенной последовательности действий.

Прежде всего, перед тем как начинать проведение проверки, необходимо убедиться, что шуруповерт отключен от сети и вынут аккумулятор. Это позволит избежать возможных травм и повреждений инструмента.

Проверка электродвигателя осуществляется с помощью мультиметра, который позволяет измерить напряжение, ток и сопротивление. Для этого необходимо установить мультиметр в соответствующий режим измерения.

Перед началом проверки следует осмотреть электродвигатель на наличие внешних повреждений, трещин и пыли. Это позволит определить возможные причины неисправности.

Затем необходимо измерить сопротивление обмоток электродвигателя. Для этого подключите мультиметр к контактам обмоток и запишите полученное значение.

Далее следует измерить напряжение на клеммах электродвигателя. Включите шуруповерт и подключите мультиметр к клеммам электродвигателя. Запишите полученное значение напряжения.

Также можно проверить потребление тока электродвигателем во время работы. Для этого включите шуруповерт и подключите мультиметр к цепи силового провода. Запишите полученное значение тока.

В процессе проверки электродвигателя шуруповерта мультиметром следует обратить внимание на любые аномалии и отклонения от нормы. Если значение сопротивления обмоток, напряжения или тока сильно отличается от рекомендуемого, это может свидетельствовать о неисправности электродвигателя.

В случае обнаружения неисправности рекомендуется обратиться к специалисту для проведения ремонта или замены электродвигателя.

Параметр	Метод измерения
Сопротивление обмоток	Мультиметр в режиме измерения сопротивления
Напряжение на клеммах	Мультиметр в режиме измерения постоянного напряжения
Потребление тока	Мультиметр в режиме измерения постоянного тока

Как проверить моторчик шуруповерта мультиметром

Неисправность может крыться не только лишь в аккумуляторе, да и в самом зарядном устройстве. Потому за ранее необходимо проверить зарядное устройство для шуруповерта мультиметром.

На нем включают режим измерения неизменного тока и с помощью щупов подключают к зарядному устройству. Значение силы тока на измерителе должно быть очень приближенным к тому, что обозначено на корпусе. Если это не так, то устройство лучше поменять на новое.

Общие рекомендации перед проверкой аккумулятора

Конкретно перед проверкой аккумулятора нужно верно найти, к какому типу относится элемент питания. Зависимо от этого типа и подход может быть различен. К примеру, более всераспространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые либо нерегулярные полные перезаряды существенно понижают емкость аккумулятора и батарея не употребляет собственный ресурс вполне. Более тщательно типы аккумуляторов разглядим ниже.

Также рекомендуется стопроцентно зарядить аккумулятор перед проверкой. Это дозволит сделать более четкие выводы о работоспособности устройства. Подтверждено, что самые четкие характеристики снимаются под нагрузкой. И полный заряд представляет собой очень подходящий тип нагрузки.

Перед проверкой нужно очень уменьшить воздействие эффекта памяти на устройство. Потому что этот эффект возникает у батарей в случае неверной эксплуатации, чтоб его убрать, нужно пару раз пользоваться батареей по всем правилам.

Довольно 3 раза провести циклы заряда/разряда, чтоб воздействие эффекта существенно сократилось. Для ускоренного разряда идеальнее всего использовать лампу накаливания, которую вкупе с мультиметром необходимо будет подсоединить к аккумулятору.

Если все изготовлено верно, то через несколько полных циклов батарея сумеет вернуть свою емкость и вновь может быть применена в шуруповерте. Если же операция не посодействовала, означает неувязка была в другом.

Как проверить аккумулятор шуруповерта мультиметром?

Во время насыщенной эксплуатации шуруповерта есть возможность его поломки. И одной из самых уязвимых частей считается аккумулятор. Разглядим, как проверить аккумулятор шуруповерта на работоспособность различными способами.

Литий-ионный аккумулятор

Еще более дорогой аналог, который но имеет ряд неопровержимых преимуществ. Такие батареи употребляются в передовых моделях шуруповертов от узнаваемых брендов.

У таких батарей большая емкость и куда наименьший процент утраты заряда из-за саморазряда. Но такие батареи строго не рекомендуется перегревать и навечно оставлять на сто процентов разряженными. Это может привести к деградации кристаллов и выходу батареи из строя. При перегреве же есть риск взрыва такового устройства.

Как и 1-ый вид, литий-ионный аккумулятор способен работать на морозе.

Как проверить

Никель-кадмиевый аккумулятор

Часто встречающийся тип батарей. Довольно стремительно заряжаются и имеют хороший объем. Отличаются долговечностью и устойчивостью к наружным воздействиям. Среднее число циклов зарядки/разрядки может достигать 3500. При использовании ускоренных зарядных устройств батарея не изнашивается резвее и способна служить длительное время. Раздельно необходимо отметить дешевизну таких батарей и возможность эксплуатации при температуре ниже нуля.

Но имеется и минусы, главный из которых заключается в так именуемом эффекте памяти. Батареи достаточно токсичны в случае неисправности и имеют высшую скорость саморазряда. Из-за токсичности, производители на данный момент процент таких устройств стараются быстро уменьшать.

Чтоб продлить срок службы такового аккумулятора, рекомендуется перед подзарядкой его стопроцентно разрядить.

Напряжение банок АКБ

После первого шага проверки станет ясно, исправно устройство либо нет. Если тестирование указало на несоответствие характеристик, то разумно приступить к ремонту, сопровождающемуся подменой неисправных банок.

Необходимо открыть корпус аккумулятора и выявить неисправность. Для этого также употребляют мультиметр, который подключается к каждому элементу раздельно. Напряжение каждой банки должно составлять более 1.2 В. Все несоответствия молвят о поломке элемента. Неисправные банки нужно вытащить из общей цепи и поменять на новые.

Если такая проверка покажет не выявит поломку, то необходимо вновь прибегнуть к тестированию под нагрузкой. И здесь уже принципное значение имеет уровень сопротивления, который впрямую связан с напряжением и силой тока. Каждый элемент тестируется раздельно, и также рассчитываются сопротивления. В случае неисправности этот показатель очевидно будет отклоняться от нормы и стремительно выявит сломанный элемент.

Аккумулятор

Чтоб проверить блок питания шуруповерта на работоспособность, нужно просто снять характеристики тока и напряжения в момент зарядки. При этом нужно повторять функцию пару раз, чтоб получить очень четкие значения.

• после 30 минут зарядки – 13 В;
• после 60 минут зарядки – 13.5 В;
• через 2 часа – 14 В;
• по окончанию зарядки – 17 В.

Такие наблюдения молвят о том, что батарея на сто процентов исправна и функциональна. Почти всегда предстоящий анализ не будет нужно.

При всем этом у исправного аккумулятора также в течение часа после начала зарядки будет размеренно возрастать сила тока. Если через час показатель достигнул значения 1 А, то это гласит об исправности устройства.

Существует еще способ ускоренного тестирования АКБ, который заключается в измерениях напряжения на холостом ходу (без нагрузки). Это напряжение должно достигать нужной величины, которая впрямую связана с рабочим напряжением частей аккумулятора (банок). Если показатель ниже, то велика возможность выхода из строя 1-го либо нескольких частей.

Отдельным видом проверки емкости аккумулятора мультиметром от шуруповерта можно считать тестирование под нагрузкой. Здесь употребляется дополнительное оборудование, которое нуждается в подпитке. Совершенно для этого подходят лампы накаливания. Мощность таковой лампы должна соответствовать мощности аккумулятора. По другому результаты проверки возможно окажутся недостаточно точными. Почти всегда мощность равна половине силы тока, которую дает батарея, умноженной на напряжение. Для стандартных аккумуляторов из шуруповертов в проверке употребляют лампы 12 В.

Аккумулятор подключается к нагрузке через мультиметр, которым позже и снимаются показания. Через пару минут необходимо замерить напряжение. Оно должно быть выше 12.4 В. Если таковой показатель не был достигнут, означает очевидно имеется какая-либо неисправность. Дополнительно рекомендуется уделять свое внимание на яркость лампочки. Она должна быть довольно размеренной.

Проверка элементов питания накопителя

Если проверка под нагрузкой указывает что емкость батареи шуруповерта снижена, или есть подозрение на куцее замыкание банок, то придется вскрывать блок аккумуляторов для детализированного обследования частей. Для этого пригодится список инструмента из первого раздела статьи, а порядок действий будет последующим:

• Открыть корпус блока, вывинтив винты и освободив защелки;
• Вытащить элементы и контакты либо откусить провода, если это не удается;
• Снять скотч с банок и разложить цепочку;
• Пристально оглядеть банки на недостатки и подтеки;
• Проверить каждый элемент.

Проверка элемента на самом деле дела повторяет то, что было в прошлом разделе. Если банка течет, имеет соответствующие пятна либо вздутие, она изменяется без предстоящей проверки. Также, если элемент указывает напряжение, близкое к нулю, его необходимо подменять. Он закорочен.

В итоге проверки выявляются неповрежденные элементы, напряжение на которых соответствует норме. Их подвергают предстоящей проверке на внутреннее сопротивление.

ВНИМАНИЕ! Никогда не мерьте ток банки аккумулятора амперметром, если в цепи нет никакого сопротивления. По другому вы просто сожжете устройство. Начинайте измерение тока с наибольшего предела.

Проверка аккумулятора шуруповерта

Для определения реальных главных характеристик аккумулятора проводится проверка.

При проведении действий, направленных на проверку аккумуляторных частей, следует не забывать о воздействии такового фактора, как эффект памяти. Само явление состоит в том, что из-за нередкой зарядки накопителя элементы аккумулятора могут поменять свою емкость. Происходит это из-за зарядов, оставшихся от предшествующей зарядки. Больше других батарей этому явлению подвержены никель-кадмиевые банки.

Проверку аккумулятора шуруповерта производят при полной зарядке. Полная проверка проходит в несколько шагов.

Первый этап проверки

Измерения напряжения и тока проводятся в процессе зарядки электрического накопителя. Показания снимаются временами спустя определенный отрезок времени. С ростом времени рост напряжения миниатюризируется.

Так, спустя полчаса после начала зарядки значение напряжения будет 13 В. Если измерить еще через полчаса, то напряжение будет равно 13.5 В. Через 2 часа после начала зарядки напряжение уже будет около 14 В. Это гласит о том, что достигнут максимум. У вполне заряженного аккумулятора напряжение имеет значение равное 17 В.

Оценить качество накопителя можно, измерив ток во время процесса зарядки. Если аккумулятор в неплохом состоянии, то для него характерен устойчивый рост тока в 1 час в течение процесса зарядки. Прохождение значения тока отметки в 1 А гласит о обычном функционировании накопителя.

Установленный в шуруповерт аккумулятор можно проверить тестером либо вольтметром, замерив напряжение меж полюсами. Без нагрузки напряжение будет соответствовать напряжению холостого хода. Так, если для 12 банок с номиналом в 1.2 В рабочее напряжение будет равно 14.4 В, то напряжение холостого хода вырастет до 17 В. Снижение этой величины значит, что некие элементы в аккумуляторе являются нерабочими либо накопитель зарядился не вполне.

По результатам первой проверки можно составить изначальное воспоминание о работоспособности аккумуляторных частей. Это поможет установить необходимость в разборке аккумулятора.

Проверка остальных параметров

Каждый вид аккумулятора обладает определенной величиной саморазряда.

• никель-кадмиевый аккумулятор может разрядиться на 20%;
• никель-металлогидридные — 30 %;
• литий-ионный накопитель — до 8 %.

Контроль за саморазрядом осуществляется методом замеров напряжения каждый денек в течение месяца.

Проверка частей электропитания на наличие эффекта памяти осуществляется методом полной зарядки аккумулятора и полной его разрядки. Создают несколько циклов заряд-разрядки (3 либо 4). Разрядку аккумулятора можно производить с помощью лампы в 12 В. В процессе действий создают измерения остаточного рабочего напряжения и напряжения холостого хода. После неоднократного повторения циклов эффект памяти пропадет.

Проверка элементов питания накопителя

Итак, пусть окажется, что при помощи подготовительных проверок было установлено наличие неисправных частей в накопителе. Тогда нужно разобрать аккумулятор и извлечь поочередно соединенные элементы питания — банки. Как уже говорилось выше, аккумулятор состоит из 10–12 таких частей с напряжением в 1.2 В.

Сначала проводится зрительный осмотр мест соединения частей на предмет нарушений. Они могут вызвать снижение характеристик аккумулятора в целом.

После осмотра следует провести измерение напряжения каждой из банок. Напряжение 1-го элемента не должно быть меньше 1.2 В. При проведении измерений аккумуляторные элементы следует отключать от соединений со всякого рода датчиками. Устройство для измерения подключается к полюсам батареи. Банки с пониженным напряжением подлежат подмене. Если при ординарном измерении не было выявлено несправных частей, следует померить банки под нагрузкой.

Инструменты для проверки

Проверку электрического накопителя можно произвести с помощью:

• вольтметра неизменного напряжения на 15 В;
• амперметра и вольтметра неизменного тока;
• тестера;
• мультиметра.

Реанимация накопительных элементов

Сходу стоит обмолвиться, пробовать реанимировать ионные батареи никчемно. Эффекта памяти у такового вида батарей быть не может, а как следует, причина выхода их из строя кроется в разложении лития. Но сначала стоит узнать — может быть, несправна схема управления. Тут можно использовать два способа.

• Следует поменять схему управление. Если батареи заработали, означает, необходимо чинить саму схему.
• На элемент питания при помощи регулируемого зарядного устройства подается напряжение 4 В с током приблизительно в 200 мА. Рост напряжения на банке до 3.6 В гласит об исправности элемента и, означает, в неисправности повинна или схема управления, или другой элемент питания.

Для реанимации батареи аккумулятора шуруповерта используют два метода:

• Восстановление работоспособности банок способом сжатия либо уплотнения.
• Подача в накопительный элемент огромного напряжения и тока. При всем этом получится, хотя и не стопроцентно убрать потерянную емкость и избавиться от эффекта памяти.

Но, эти способы не могут стопроцентно решить делему выхода из строя батарей. Они только отсрочат неминуемое. В какой-то момент, но поменять банки придется все равно.

Проверка элементов питания накопителя

Если в процессе подготовительных проверок были выявлены неисправные составляющие, придется разбирать батарею и извлечь все главные элементы питания. Может быть, какой-то из них вышел из строя и конкретно из-за этого усугубилась работоспособность аккумулятора.

Для начала нужно пристально оглядеть соединения. Достаточно нередко они повреждаются, что приводит к общему снижению характеристик батареи. Если зрительно все в порядке, нужно прозвонить банки. Напряжение этих частей не должно опускаться ниже 1.2 В.

Конструкция аккумулятора шуруповерта и разновидностибанок

Независимо от модели инструмента, все батареи в их имеют схожую конструкцию. Снутри находятся поочередно присоединенные элементы — батареи с банками. Итоговое напряжение АКБ создается за счет суммирования напряжения от всех этих компонент.

Аккумуляторная конструкция имеет четыре контакта, которые просто рассмотреть на устройстве:

• Два силовых, применяемых при разрядке и заряде батареи.
• Один управляющий, который подсоединен к установленному тепловому датчику. Применяется при защите зарядки от перегревов.
• 4-ый контакт — сервисный. Нужен для проверки зарядов в установленных батареях.

Принципиально! В неких аккумуляторных емкостях сервисные контакты отвечают за выравнивание напряжения.

Никелевые

Достаточно нередко встречаются модели с никель кадмиевыми накопителями. Их напряжение составляет 1.2 В. К основным плюсам таких частей можно отнести последующее:

• дешевизна;
• распространенность;
• стойкость к пониженным температурам;
• долгое хранение даже после полной разрядки.

Невзирая на большое количество преимуществ, у этих накопителей есть и недочеты:

• стремительная разрядка;
• малая емкость;
• имеют не много циклов заряда и разряда.

Дополнительная информация! Изготовка никелевых накопителей очень вредное. Потому многие страны отказались от их производства.

Инструменты для проверки

Каждый человек, который собирается инспектировать работоспособность аккумулятора, должен ознакомиться с списком нужных документов. Для проведения работы пригодится последующее:

• вольтметр с неизменным напряжением в 15 В;
• тестер;
• мультиметр;
• амперметр.

В неких случаях могут пригодиться последующие инструменты:

• паяльничек;
• ножик;
• ровная либо крестовидная отвертка;
• плоскогубцы.

Все это лучше приготовить заблаговременно, чтоб все нужное было под рукою.

Проверка под нагрузкой

Если человеку необходимо разобраться, как стремительно будет разряжаться накопитель, его придется инспектировать под критической нагрузкой. Ее мощность равна половине силы тока, которая отдается аккумулятором. В большинстве случаев это значение составляет около 30-40 Вт. Потому, чтоб сделать нагрузку, можно пользоваться обыкновенной лампой от фар машины.

При проведении измерений батарея подключается к источнику нагрузки с помощью амперметра. Чтоб измерить показания, нужно пользоваться вольтметром. Аккумулятор врубается на 3-4 минутки. Во время его работы напряжение не должно опускаться ниже 12.4 В.

Принципиально! Если показания колеблются, означает батарея отчасти повреждена и будет стремительно разряжаться.

Несколько советов перед проверкой аккумулятора

До того как приступить к проверке аккумулятора, необходимо заблаговременно найти его тип. Дело в том, что от него почти во всем зависит то, как будет проводиться проверка.

Также перед тем, как инспектировать батарейку тестером, ее нужно на сто процентов зарядить. Это поможет проверить работоспособность накопителя. Не один раз было подтверждено, что выяснить более четкие характеристики можно только под нагрузкой.

Перед проверкой нужно непременно избавиться от эффекта памяти, который с течением времени возникает у большинства батарей. Чтоб убрать его, нужно более 3-х раз стопроцентно зарядить и разрядить аккумулятор.

Как с помощью мультиметра проверить АКБ шуруповерта

Многие люди не знают, как проверить аккумулятор шуруповерта. Сделать это можно несколькими методами.

Как проверить ток утечки

Чтоб выяснить ток утечки, придется пользоваться мультиметром. Это универсальное устройство, которое может работать как амперметр, омметр и вольтметр. Для измерения утечки тока необходимо выполнить такую последовательность действий:

Дефектовка изношенного двигателя шуруповерта

• Установить в мультиметре определение ампер на 10 А.
• Разорвать цепь и в место разрыва на отрицательном полюсе подсоединить измеряющее устройство.
• Ознакомиться с показаниями на дисплее.

Нормой считаются показания на уровне 30-70 мА.

Особенности выполнения проверки якоря болгарки тестером

Диагностическая процедура поможет точно определить неисправность детали электродвигателя. Выполнить проверку якоря болгарки тестером позволит прибор, который имеется в арсенале инструментов многих электриков-любителей. С помощью тестера можно проверять не только якоря болгарок, но и статорные обмотки других электромоторов. В представленном ниже видео можно увидеть один из таких самодельных измерительных приборов в действии.

При включении тестера в сеть загорается индикатор. Красный свет без прикладывания технического приспособления к якорю означает готовность устройства к выполнению проверки. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них – это катушка генератора, вторая – катушка завитков связи. Во время проверки якоря болгарки тестером подставлять эту поверхность необходимо к исследуемому пазу. Проследите, чтобы датчики не выходили за пластины якоря одновременно с обеих сторон.

Если электродеталь исправна или перемотана, то во время ее проверки тестером напротив каждого из пазов индикатор будет гореть зеленым светом. При наличии неисправности в якоре угловой шлифовальной машины, в частности, межвиткового замыкания, в месте его локализации на индикаторе прибора будет отмечаться красный свет. Будьте внимательны при выполнении диагностической процедуры, чтобы добиться правильного соприкосновения поверхностей при проверке якоря болгарки тестером. Не следует исключать из причин выхода угловой шлифовальной машины из строя механические повреждения, которые можно заметить визуально без прозвона мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Диагностировать такие неисправности необходимо до проверки якоря на межвитковое замыкание.

Ремонт шуруповерта DWT. не крутит мотор

Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвона якоря мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В таком случае для обнаружения причины поломки электроинструмента и выполнения проверки якоря болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.

Проверка якоря болгарки тестером – возможные результаты диагностики

Среди наиболее распространенных причин выхода оборудования из строя чаще всего встречается межвитковое замыкание якоря болгарки. Его можно обнаружить – прозвонить – с помощью тестера. Мультиметр представляет собой электроизмерительный прибор, который включает функции амперметра, вольтметра и омметра. Им можно не только проверить наличие межвиткового замыкания в обмотке болгарки, но и измерить сопротивление между ламелями. Более простым прибором является тестер. Проверяя с его помощью якорь углошлифовальной машины, можно обнаружить неисправности, вызванные вследствие короткого замыкания.

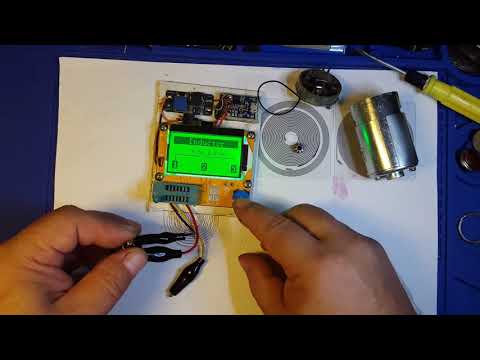

Как прозвонить якорь мультиметром?

Для выполнения этой процедуры вам понадобится сам измерительный электроприбор и инструменты, чтобы произвести разборку устройства. Как прозвонить якорь мультиметром – инструкция:

• Подготовьте рабочую поверхность. Места должно быть достаточно, чтобы расположить необходимые инструменты и изъятые из прибора детали.
• Выполните разборку болгарки и достаньте якорь.
• Очистите деталь от грязи и пыли.
• Пользуясь рекомендациями в представленном видео, вы сможете самостоятельно прозвонить якорь мультиметром.

На начальном этапе диагностики значение измерительного прибора выставляется на отметке 200 кОм. Если в вашем мультиметре нет такой шкалы, то можно ограничиться и 20 кОм. Для прозвона якоря один щуп измерительного прибора прикладывается на массу, а вторым касаются к каждой из пластин. Если на шкале аналогового мультиметра или экране цифрового не появляются никакие показатели, скорее всего в обмотке якоря есть межвитковое замыкание. Точно диагностировать проблему можно с помощью специального прибора, который имеется у профессиональных слесарей.

Какие проблемы в работе прибора можно обнаружить при проверке якоря болгарки тестером

Если вы обладаете достаточными знаниями для выполнения правильной разборки электроинструмента, то в ряде случаев сможете собственноручно диагностировать причину поломки устройства. Проверка якоря болгарки тестером на межвитковое замыкание позволит определить дальнейшие действия относительно обнаружения неисправностей или ремонта техники. Если деталь не повреждена, но инструмент по-прежнему не работает, обращайтесь за помощью к квалифицированным специалистам. Проверка якоря болгарки тестером позволила точно обнаружить причину выхода оборудования из строя? Ремонт техники при наличии необходимого инструмента можно выполнить самостоятельно в таких случаях:

• поврежденную в верхних видимых слоях обмотку можно попытаться запаять. Такой якорь прослужит еще некоторое время. После запайки его необходимо проверить или прозвонить мультиметром;
• при межвитковом замыкании требуется перемотка обмотки или же замена якоря.

Диагностика поломки и ремонт угловой шлифовальной машины может выполняться под напряжением. Эту работу, ради собственной безопасности, перепоручите профессионалам.

Как проверить шуруповерт тестером

Выполнить сборку мебели или домашние ремонтные работы без шуруповерта достаточно тяжело, поэтому многие мужчины стараются приобрести электроинструмент. Чтобы покупка не разочаровала владельца, проверку модели на соответствие признакам подлинности, отсутствие повреждений и пригодность к работе рекомендуют проводить в магазине. При этом, приобретя качественный аппарат, пользователь не застрахован от возникновения в нем неисправностей. Выкидывать или нести прибор сразу в мастерскую не нужно, эксперты расскажут, как проверить шуруповерт, выяснить причину неполадки и устранить ее.

Содержание

1. Рейтинг надежных шуруповертов
2. Из чего состоит шуруповерт или конструкция инструмента
3. Общие рекомендации перед проверкой аккумулятора
4. Инструменты для проверки
5. Проверка под нагрузкой
6. Проверка элементов питания накопителя
7. Проверка по величине сопротивления
8. Проверка остальных параметров
9. Нахождение причины поломки и ее устранение
10. 5 надежных шуруповертов по отзывам профессионалов
11. Makita DF0300
12. DeWALT DCD777D2T
13. BOSCH GSR 180-LI
14. Makita DF457DWE Li-Ion
15. Makita DF332DWAE

Рейтинг надежных шуруповертов

Место	Модель
1.	Makita DF0300	Цены	Обзор
2.	DeWALT DCD777D2T	Цены	Обзор
3.	BOSCH GSR 180-LI	Цены	Обзор
4.	Makita DF457DWE Li-Ion	Цены	Обзор
5.	Makita DF332DWAE	Цены	Обзор

Из чего состоит шуруповерт или конструкция инструмента

По внешнему устройству модели с разным источником питания практически идентичны. Отличие заключается в наличии кабеля у первых и аккумулятора, являющегося источником питания, у вторых.

К главным конструктивным элементам относят:

1. Корпус. Изготавливают из ударопрочного пластика с прорезиненными вставками. В состав входят электрические, механические компоненты.
2. Редуктор. Бывает классическим или планетарным . Второй вариант более распространен, так как в основном рассчитан на 2 скорости. Второй режим подходит для использования прибора в качестве дрели.
3. Шпиндель. На данный элемент накручивается шестигранный или быстрозажимный патрон , предназначенный для установки оснастки.
4. Электродвигатель. Состоит из ротора , являющегося якорем, и статора . Бесщеточный двигатель считается лучше коллекторного в плане технических характеристик, но цена его выше. Аккумуляторные модели рассчитаны на установку любого мотора, а при сборке сетевых используют только второй вариант.
5. Кнопка или курок «Пуск». Обеспечивает запуск или отключение шуруповерта.
6. Регулятор скорости вращения шпинделя.
7. Муфта, предназначенная для регулировки крутящего момента . Позволяет ограничивать силу инструмента. Выполнена в виде кольца со шкалой.
8. Переключатель направления движения исполнительного органа. Реверс обеспечивает возможность .

Используют в основном 2 типа аккумуляторных батареи – никель-кадмиевые или литий-ионные. Последние считаются более долговечными, их цена в 3-4 раза выше. Кроме деталей питания в коробке блока обычно располагаются терморезистор (отвечает за температуру «банок»), термовыключатель (размыкает цепь при перегреве батареи), плата управления (Li-ion модели).

В некоторых моделях предусмотрено наличие лампы для подсветки, LED-дисплея, ограничителя глубины заворачивания, пазов для сменных бит. Они повышают комфорт эксплуатации шуруповерта.

Общие рекомендации перед проверкой аккумулятора

Неважно к какой марке относится модель – Bosch, Dewalt, Интерскол или др. Перед тем, как проверить аккумулятор шуруповерта, нужно определить тип источника питания . Он указан на корпусе агрегата. Во многих моделях установлены батареи на основе никеля, обладающие «эффектом памяти». Емкость «банок» в таких аккумуляторах быстро снижается.

Также эксперты рекомендуют зарядить аккумуляторный блок в обычном режиме , что обеспечит четкость показаний, снимаемых тестером. Проверка под нагрузкой дает самые точные сведения о работоспособности прибора.

Пригодность АКБ уточняют путем наблюдения за силой тока при зарядке . Стабильный рост характеристики указывает на неисправность.

Чтобы исключить наличие проблемы с зарядным устройством, выполняют ряд действий:

• на мультиметре устанавливают режим регистрации постоянного напряжения на показатель 20В (если вольтаж батарейки 24В, то на тестере выводят номинал 200В);
• вилку зарядки вставляют в розетку;
• на клеммах зарядного блока регистрируют выходное напряжение.

Результат должен на 2В превышать номинал АКБ . Если он ниже, то проблема кроется в зарядном устройстве шуруповерта.

Инструменты для проверки

Для проведения проверки шуруповерта потребуется следующий набор инструментов:

• мультиметр, заменяет вольтметр и амперметр;
• нож;
• отвертка;
• плоскогубцы или зажимы типа струбцинок;
• несколько автомобильных ламп на 12В;
• монтажные провода сечением 0.5 мм2 и длиной 1.5-2 м;
• оригинальное или совместимое зарядное устройство (подойдет от автомобиля, если оно оснащено встроенными элементы для измерения тока и напряжения).

В некоторых моделях конструкция аккумуляторного блока не позволяет подключать устройства без разборки корпуса , поэтому рекомендуют иметь в запасе паяльник.

Проверка под нагрузкой

Процедура позволяет определить время разрядки аккумулятора. При выборе нагрузки учитывают мощность последнего. Если данные о характеристике отсутствуют, то она равна ½ значения силы тока . Для проверки достаточно взять 12-вольтовую автомобильную или галогеновую лампу с мощностью 40 Вт.

Условия проверки:

• подключают лампу к минусовой клемме батареи;
• второй провод присоединяют к «плюсу»;
• регистрируют значения на мультиметре;
• на 2-3 мин. подключают батарею.

Если за этот период яркость горения лампы не снижается, то АКБ работает нормально. Показания напряжения должны превышать 12.4В. Снижение вольтажа от 12В до 12.4В указывает на присутствие неисправного элемент. Если лампа в ходе проверки быстро погасла, то емкость накопителя очень низкая .

Восстановить 80 % емкости никель-кадмиевых АКБ помогает проведение циклов заряда/разряда в течение 4-5 раз . Если работать с разобранным аккумулятором, то вернуть в строй ослабевшие батареи помогает шоковое воздействие большим током.

Все типы «банок» (литиевые, металлгидридные), кроме никель-кадмиевых, восстановлению не подлежат.

Проверка элементов питания накопителя

Допустим, что во время подготовительных проверок выявлены неисправные части. Человеку нужно разобрать АКБ, чтобы поочередно извлечь элементы питания («банки»). Аккумуляторы, установленные на шуруповертах, включают 10-12 таких частей. Каждая обладает напряжением 1.2 В.

К снижению характеристик батареи может привести повреждение мест соединений элементов питания накопителя , поэтому предварительно рекомендуют проверять такие зоны на предмет нарушений путем визуального осмотра.

Затем измеряют напряжение каждой «банки». В первом элементе значение не должно опускаться ниже 1,2В. Устройство подключают к «плюсам» батареи. Если в ходе процедуры не выявлено отклонений, то проводят проверку под нагрузкой. Элементы с низким уровнем напряжением нужно менять.

Проверка по величине сопротивления

Правильное функционирование аккумулятора проверяют сравнением внутреннего сопротивления элементов питания. Искомую величину находят при делении рабочего параметра напряжения на силу тока , дальнейшего вычета сопротивления нагрузки.

Значение первых характеристик определяют под нагрузкой. В качестве последней рекомендуют взять резистор мощностью 25 Вт и сопротивлением 10 Ом. Проверке подвергают каждый элемент.

Для лучшего понимания приведем пример расчета для одного элемента питания. Например, рабочие величины напряжения и силы тока составляют 1.18В и 110 мА соответственно. Последнее значение обязательно переводят в амперы, т. е. 110 мА – это 0.110 А . Частное от деления данных величин (1.18/0.110) будет составлять 0.73 Ом. От полученного следует вычесть значение сопротивления резистора (10 Ом). Искомая величина будет равна 0.63 Ом. Если сопротивление второй батарейки окажется 5 Ом, то она будет считаться непригодной.

Проверка остальных параметров

Для каждого типа аккумуляторной батареи характерен свой процент саморазряда за месяц:

• никель-кадмиевые – 20 %;
• литий-ионные – до 8 %;
• никель-металлогидридные – 30 %.

Узнать уровень саморазряда помогает ежедневный контроль величины напряжения . Измерения проводят 1 месяц. Это может увидеть, как быстро разряжается батарея.

«Эффекта памяти» в частях электропитания определяют при проведении 3-4 циклов заряда/разряда. Чтобы разрядить АКБ, используют лампу в 12В. При этом измеряют напряжение холостого хода и остаточное рабочее.

Нахождение причины поломки и ее устранение

Если выявлены неисправные элементы питания, то существует 2 способа решения проблемы – «реанимация» поврежденных частей или замена их на новые.

Реанимировать Li-ion АКБ невозможно. У них отсутствует «эффект памяти», поэтому причиной выхода из строя выступает разложение лития. Работоспособность элементов никель-кадмиевой батареи восстанавливают методом сжатия или уплотнения . Еще один вариант заключается в подаче большого тока или напряжения на неисправную «банку». При этом вы должны понимать, что такие методы лишь на время вернут потерянную емкость. Рано или поздно аккумулятор придется менять.

Чтобы удостовериться в необходимости проведения вышеперечисленных процедур, нужно предварительно исключить наличие неисправности в схеме управления. Для проверки ее можно заменить другой. Если батарея заработает, то элемент подлежит ремонту/замене.

Приобрести новую «банку» можно в специализированном магазине. При этом нужно учитывать, чтобы параметры габаритов и емкости совпадали с заменяемыми элементами. Владельцу нужно обрезать в месте соединения неисправную часть, установить новую, выполнить пайку, после которой произвести цикл заряд/разряд (напряжение элемента должно быть не менее 1,3 В) . Последнюю процедуру выполняют быстро, чтобы «банки» не нагрелись. Для соединения рекомендуют использовать родные или медные пластины идентичного размера. Минус от предыдущей батареи идет на плюс новой.

Шуруповерт может перестать работать из-за поломки кнопки «Пуск». Причиной выступает окисление или запыление контактов. Для устранения проблемы инструмент разбирают и чистят. Если не регулируется скорость, то замене подлежит транзистор. При проблемах с реверсом также рекомендуют провести очистку контактов кнопки переключения полярности.

Если при проверке выявлена проблема в работе моторчика, то частой причиной выступает стирание щеток . Реанимировать их невозможно, поэтому придется заменить на новые. Купить якорь нужно, если обнаружен обрыв при прозвонке его выводов обмоток.

Как проверить двигатель шуруповерта мультиметром

Как мультиметром проверить двигатель в шуруповерте + видео обзор

Все электродвигатели классифицируются по разным параметрам. Мощности, характеристикам внутренней цепи и т. Д. Но, как правило, все неисправности в них типичны. Поэтому проверка (целостность) электродвигателей на исправность, независимо от их модификации (постоянная, синхронная или асинхронная), типа, мощности, назначения и т. Д., Выполняется по тому же алгоритму.

И если читатель понимает смысл всех операций, он легко проведет простейшую диагностику любого из электродвигателей, чтобы убедиться, что он работает.

Порядок

Перед началом испытания электродвигателя его необходимо отсоединить от привода. Только в этом случае точный диагноз продукта гарантирован.

Кинематическая проверка

Один из наиболее распространенных случаев. Это когда напряжение подается, но оно «стоит», без каких-либо признаков «жизни». Не сложно проверить исправность механической части двигателя. Достаточно повернуть его вал вручную, и пару оборотов. Если это можно сделать без каких-либо усилий, значит, продукт в хорошем состоянии. Небольшой люфт (иногда это так) для некоторых типов электродвигателей вполне приемлем. Но если оно значимо, то это уже следует рассматривать как отклонение от нормы. В этом случае полная исправность двигателя (даже при отсутствии других дефектов) не требуется.

Проверьте напряжение питания

Если механическая часть двигателя исправна, то вам следует начать тестирование всей электрической цепи. Номинальное напряжение должно соответствовать значению, указанному в паспорте двигателя. Вы должны убедиться в этом, выполнив измерения на его клеммах (контактах). Для этого просто снимите крышку с распределительной коробки. Почему это там?

Почти нет двигателя напрямую подключен к источнику питания. В цепочке всегда есть промежуточные «звенья». Даже в самой простой схеме есть хотя бы 1 элемент. Кнопка (тумблер, AB или что-то подобное). Не отсоединяйте кабель, соединяющий двигатель с источником питания. Возможно, что сам продукт в норме и не запускается по совершенно другой причине (неисправность выключателя, MP, обрыв цепи в проводе питания).

Если тест показал, что напряжение подается и оно соответствует стандарту, вывод ясен. Неисправность двигателя.

Визуальный осмотр

Начать следует с того, что, как ни странно, он буквально пахнет электродвигателем. Самый простой и эффективный способ сначала определить, если он неисправен. В большинстве случаев при нарушениях в контуре температура внутри корпуса повышается, что приводит к частичному расплавлению компаунда. И это всегда сопровождается характерным запахом.

Потемнение краски на электродвигателе, особенно на отдельном сегменте, появление темного провисания в местах, где крышки прикреплены к концам корпуса, является верным признаком перегрева.

Сняв крышку, осмотрите внутреннюю часть двигателя со всех сторон. Таяние соединения будет сразу заметно. Если он «стекает» достаточно сильно, то вам непременно придется ремонтировать изделие. Его нельзя считать полностью работоспособным.

Проверьте электрическую часть двигателя

Совет инспекции

Это относится к моделям коллекторного типа. Тот факт, что они установлены, не указывает на исправность двигателя. Эти взаимозаменяемые контакты имеют определенный предел износа, и его реальную ценность нетрудно визуально оценить по их длине. Как правило, допустимый выход. Это если «высота» кисти составляет не менее 10 мм. Хотя по конкретному продукту следует уточнить. Но в любом случае, если есть подозрение на повышенный износ, лучше заменить их немедленно.

Проверка контактной группы

Ротор имеет рейки. Не только повреждение любого из них или шелушение, но даже глубокая царапина. Признак неисправности. Возможно, что электродвигатель будет работать какое-то время, но как и насколько эффективно это большой вопрос.

Тест на обмотку

Для этого они исключаются из схемы. Техника зависит от типа электродвигателя. Штифты можно открутить или «наклонить», ослабив крепежные гайки. В противном случае невозможно проверить их целостность. Обмотки двигателя соединены в общую цепь («звезда» или «треугольник»), и проверять их в исходном состоянии бессмысленно. Все они «звонят». Даже с перерывом в случае короткого замыкания.

Целостность обмотки

На самом деле каждый из них. Это правильно проложенный провод. Все они связаны цепью. Поэтому должна быть только одна «пара» выводов. Поэтому нужно взять любой из них (после снятия всех перемычек) и по очереди, используя мультиметр, «позвонить» с остальными. Если при проверке конкретного выхода устройство постоянно показывает ∞ (при измерении сопротивления), в этой обмотке статора происходит внутренний обрыв. Однозначно. В ремонте.

Видео: Как Проверить Двигатель Шуруповерта

Для короткого замыкания

Техника та же, и нет смысла повторять тест. Оценивается сразу, параллельно. Просто имейте в виду, что если некоторые клеммы «звонят» более чем с одним проводом, это означает, что между обмотками имеется короткое замыкание. То же самое. Только в мастерской.

Сломать

В принципе тоже самое. Единственное отличие состоит в том, что при проверке изоляции проводников один тестер-зонд постоянно находится на корпусе двигателя (во-первых, вы должны очистить небольшой «участок» краски), а второй соединен последовательно со всеми выводами, в перемена. Если хотя бы один раз устройство показывает нулевое сопротивление, то этот проводник «короткий». И в этом случае ремонт незаменим.

Что нужно учитывать при проверке двигателя

И последнее. Нужно посчитать, что выгоднее. Восстановить товар или купить новый. Это зависит от специфики его работы, интенсивности использования, необходимости в нем в какой-то момент времени (например, срочные работы). Практика показывает, что после того, как электродвигатель окажется в мастерской, в «чужих руках» он не будет работать более шести месяцев. Проверено.

Что делать, решать вам, дорогой читатель. По крайней мере, вы уже можете выполнить самые простые проверки исправности электродвигателя.

Отвертка. Это мобильный инструмент, который облегчает работу с крепежными элементами и резьбовыми соединениями.

До недавнего времени аккумуляторные шуруповерты можно было найти только в арсенале профессионалов, но с появлением недорогих бытовых моделей в широких продажах их популярность резко возросла.

В отличие от дорогих профессиональных инструментов, у бюджетных Partnerов меньше ресурсов, поэтому они часто терпят неудачу.

Одна из самых слабых сторон бытовой отвертки. Кнопка пуска и реверсивный переключатель. Как показывает практика, они чаще всего ломаются.

Со временем инструмент полностью перестает реагировать на любые манипуляции. Противоположная проблема часто возникает, когда двигатель начинает работать самопроизвольно.

В некоторых случаях достаточно разобрать и очистить инструмент, чтобы устранить дефект, хотя он часто завершается замена кнопки отвертки. В обоих случаях вы можете решить проблему своими руками. Прежде всего.

Устройство и схема кнопки отвертки

Кнопка отвертки является основным элементом управления, который выполняет несколько функций:

В то же время каждый из элементов управления, встроенных в сам блок кнопок, может работать неправильно. За исключением переключателя направления, который часто является отдельным функциональным блоком.

Корпус в большинстве случаев состоит из трех обычных отделений, в которых расположены рабочие блоки и механизмы.

Примерно так расположены все блоки управления отвертками различных марок. Чтобы более подробно ознакомиться с кнопочным устройством конкретной модели устройства, советуем изучить схема отвертки (это в инструкции).

Как починить кнопку отвертки, если она не работает. Подробная инструкция

Вам понадобятся следующие инструменты для диагностики и ремонта отвертки:

В результате активного использования любого электроинструмента, грязь неизбежно накапливается внутри его тела.

Если очистка блока управления не работает, необходимо заменить весь блок кнопок.

Для этого вам необходимо:

Очень важно выбрать кнопку для конкретной модели отвертки, потому что при всех внешних сходствах и визуальном соответствии деталь может не помещаться в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором.

Как проверить электродвигатель мультиметром: обзор 5 конструкций двигателей переменного тока с фото

Мне часто в последнее время друзья и соседи стали задавать вопрос: как проверить электродвигатель мультиметром? Вот я и решил написать небольшой обзор инструкцию для начинающих электриков.

Сразу замечу, что один мультиметр не позволяет выявить со 100% гарантией все возможные неисправности: мало его функций. Но порядка 90% дефектов им вполне можно найти.

Постарался сделать инструкцию универсальной для всех типов движков переменного тока. Эти же методики при вдумчивом подходе можно использовать в цепях постоянного напряжения.

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Принцип работы: какие электротехнические процессы необходимо хорошо представлять при ремонте

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Как проверить обмотку электродвигателя на статоре: общие рекомендации

Трехфазный статор имеет три встроенные обмотки. Из него выходит шесть проводов. В отдельных конструкциях можно встретить 3 или 4 вывода, когда соединение треугольник или звезда собрано внутри корпуса. Но так делается редко.

Определить принадлежность выведенных концов обмоткам позволяет прозвонка их мультиметром в режиме омметра. Надо просто один щуп поставить на произвольный вывод, а другим — поочередно замерять активное сопротивление на всех остальных.

Пара проводов, на которой будет обнаружено сопротивление в Омах, будет относиться к одной обмотке. Их следует визуально отделить и пометить, например, цифрой 1. Аналогично поступают с другими проводами.

Здесь надо хорошо представлять, что по закону Ома ток в обмотке создается под действием приложенного напряжения, которому противодействует полное сопротивление, а не активное, замеряемое нами.

Учитываем, что обмотки наматываются из одного провода с одинаковым числом витков, создающих равное индуктивное сопротивление. Если провод в процессе работы будет закорочен или оборван, то его активная составляющая, как и полная величина, нарушится.

Межвитковое замыкание тоже сказывается на величине активной составляющей.

Однофазный асинхронный двигатель: особенности статорных обмоток

Такие модели создаются с двумя обмотками: рабочей и пусковой, как, например, у стиральной машины. Активное сопротивление у рабочей цепочки в подавляющем большинстве случаев всегда меньше.

Поэтому когда из статора выведено всего три конца, то это означает, что между всеми ими надо измерять сопротивление. Результаты трех замеров покажут:

Как найти начало и конец каждой обмотки

Метод позволяет всего лишь выявить общее направление навивки каждого провода. Но для практической работы электродвигателя этого более чем достаточно.

Статор рассматривается как обычный трансформатор, что в принципе и есть на самом деле: в нем протекают те же процессы.

Для работы потребуется небольшой источник постоянного напряжения (обычная батарейка) и чувствительный вольтметр. Лучше стрелочный. Он более наглядно отображает информацию. На цифровом мультиметре сложно отслеживать смену знака быстро меняющегося импульса.

К одной обмотке подключают вольтметр, а на другую кратковременно подают напряжение от батарейки и сразу его снимают. Оценивают отклонение стрелки.

Если при подаче «плюса» в первую обмотку во второй трансформировался электромагнитный импульс, отклонивший стрелку вправо, а при его отключении наблюдается движение ее влево, то делается вывод, что провода имеют одинаковое направление, когда «+» прибора и источника совпадают.

В противном случае надо переключить вольтметр или батарейку — то есть поменять концы одной из обмоток. Следующая третья цепочка проверяется аналогично.

А далее я просто взял свой рабочий асинхронный движок с мультиметром и показываю на нем фотографиями методику его оценки.

Личный опыт: проверка статорных обмоток асинхронного электродвигателя

Для статьи я использовал свой новый карманный мультиметр Mestek MT102. Заодно продолжаю выявлять недостатки его конструкции, которые уже показал в статье раньше.

Электрические проверки выполнялись на трехфазном двигателе, подключенном в однофазную сеть через конденсаторы по схеме звезды.

Общая оценка состояния изоляции обмоток

Поскольку на клеммных выводах все обмотки уже собраны вместе, то замеры начал с проверки сопротивления их изоляции относительно корпуса. Один щуп стоит на клеммнике сборки нуля, а второй — на гнезде винта крепления крышки. Мой Mestek показал отсутствие утечек.

Другого результата я и не ожидал. Этот способ замера состояния изоляции очень неточный и большинство повреждений он выявить просто не сможет: питания батареек 3 вольта явно недостаточно.

Но все же лучше делать хоть так, чем полностью пренебрегать такой проверкой.

Для полноценного анализа диэлектрического слоя проводников необходимо использовать высокое напряжение, которое вырабатывают мегаомметры. Его величина обычно начинается от 500 вольт и выше. У домашнего мастера таких приборов нет.

Можно обойтись косвенным методом, используя бытовую сеть. Для этого на клеммы обмотки и корпуса подают напряжение 220 вольт через контрольную лампу накаливания мощностью порядка 75 ватт (токоограничивающее сопротивление, исключающее подачу потенциала фазы на замыкание) и последовательно включенный амперметр.

Ожидаемый ток утечки через нормальную изоляцию не превысит микроамперы или их доли, но рассчитывать надо на аварийный режим и начинать замеры на пределах ампер. Измерив ток и напряжение, вычисляют сопротивление изоляции.

Используя этот способ, учитывайте, что:

Замер активного сопротивления обмоток

Здесь требуется разобрать схему подключения проводов и снять все перемычки. Перевожу мультиметр в режим омметра и определяю активное сопротивление каждой обмотки.

Это один из недостатков этого мультиметра. Щуп плохо входит в паз крокодила, да к тому же тонкий металл зажима раздвигается. Мне сразу пришлось его поджимать пассатижами.

Замер сопротивления изоляции между обмотками

Показываю этот принцип потому, что его надо выполнять между каждыми обмотками. Однако вместо омметра нужен мегаомметр или проверяйте, в крайнем случае, бытовым напряжением по описанной мной выше методике.

Мультиметр же может ввести в заблуждение: покажет хорошую изоляцию там, где будут созданы скрытые дефекты.

Как проверить якорь электродвигателя: 4 типа разных конструкций

Роторные обмотки создают магнитное поле, на которое воздействует поле статора. Они тоже должны быть исправны. Иначе энергия вращающегося магнитного поля будет расходоваться впустую.

Обмотки якоря имеют разные конструкции у двигателей с фазным ротором, асинхронным и коллекторным. Это стоит учитывать.

Синхронные модели с фазным ротором

На якоре создаются выводы проводов в виде металлических колец, расположенных с одной стороны вала около подшипника качения.

Провода схемы уже собраны до этих колец, что наносит небольшие особенности на их проверку мультиметром. Отключать их не стоит, однако методика, описанная выше для статора, в принципе подходит и для этой конструкции.

Такой ротор тоже можно условно представить как работающий трансформатор. Требуется только сравнить индивидуальные сопротивления их цепочек и качество изоляции между ними, а также корпусом.

Якорь асинхронного электродвигателя

В большинстве случаев ситуация здесь намного проще, хотя могут быть и проблемы. Дело в том, что такой ротор выполнен формой «беличье колесо» и его сложно повредить: довольно надежная конструкция.

Короткозамкнутые обмотки выполнены из толстых стержней алюминия (редко меди) и прочно запрессованы в таких же втулках. Все это рассчитано на протекание токов коротких замыканий.

Однако на практике происходят различные повреждения даже в надежных устройствах, а их как-то требуется отыскивать и устранять.

Цифровой мультиметр для выявления неисправностей в обмотке «беличье колесо» не потребуется. Здесь нужно иное оборудование, подающее напряжение на короткое замыкание этого якоря и контролирующее магнитное поле вокруг него.

Однако внутренние поломки таких конструкций обычно сопровождаются трещинами на корпусе, а их можно заметить при внимательном внутреннем осмотре.

Кому интересна такая проверка электрическими методами, смотрите видеоролик владельца Viktor Yungblyudt. Он подробно показывает, как определить обрыв стержней подобного ротора, что позволяет в дальнейшем восстановить работоспособность всей конструкции.

Коллекторные электродвигатели: 3 метода анализа обмотки

Принципиальная электрическая схема коллекторного двигателя в упрощенной форме может быть представлена обмотками ротора и статора, подключенными через щеточный механизм.

Схема собранного электродвигателя с коллекторным механизмом и щетками показана на следующей картинке.

Обмотка ротора состоит из частей, последовательно подключенных между собой определенным числом витков на коллекторных пластинах. Они все одной конструкции и поэтому имеют равное активное сопротивление.

Это позволяет проверять их исправность мультиметром в режиме омметра тремя разными методиками.

Самый простой метод измерения

Принцип №1 определения сопротивления между коллекторными пластинами я показываю на фото ниже.

Здесь я допустил одно упрощение, которое в реальной проверке нельзя совершать: поленился извлекать щетки из щеткодежателя, а они создают дополнительные цепочки, способные исказить информацию. Всегда вынимайте их для точного измерения.

Щупы ставятся на соседние ламели. Такое измерение требует точности и усидчивости. На коллекторе необходимо нанести метку краской или фломастером. От нее придется двигаться по кругу, совершая последовательные замеры между всеми очередными пластинами.

Постоянно контролируйте показания прибора. Они все должны быть одинаковыми. Однако сопротивление таких участков маленькое и если омметр недостаточно точно на него реагирует, то можно его очувствить увеличением длины измеряемой цепочки.

Способ №2: диаметральный замер

При этом втором методе потребуется еще большая внимательность и сосредоточенность. Щупы омметра необходимо располагать не на соседние ближайшие пластины, а на диаметрально противоположные.

Другими словами, щупы мультиметра должны попадать на те пластины, которые при работе электродвигателя подключаются щетками. А для этого их потребуется как-то помечать, дабы не запутаться.

Однако даже в этом случае могут встретиться сложности, связанные с точностью замера. Тогда придется использовать третий способ.

Способ №3: косвенный метод сравнения величин маленьких сопротивлений

Для измерения нам потребуется собрать схему, в которую входит:

Следует представлять, что точность измерения увеличивает стабильность созданного источника тока за счет:

Один соединительный провод подключают напрямую к клемме аккумулятора и ламели коллектора, а во второй врезают токоограничивающий резистор, исключающий большие токи. Параллельно контактным пластинам садится вольтметр.

Щупами последовательно перебираются очередные пары ламелей на коллекторе и снимаются отсчеты вольтметром.

Поскольку аккумулятором и резистором на короткое время каждого замера мы выдаем одинаковое напряжение, то показания вольтметра будут зависеть только от величины сопротивления цепочки, подключенной к его выводам.

Поэтому при равных показаниях можно делать вывод об отсутствии дефектов в электрической схеме.

При желании можно измерить миллиамперметром величину тока через ламели и по закону Ома, воспользовавшись онлайн калькулятором, посчитать величину активного сопротивления.

Мой цифровой Mestek MT102, несмотря на выявленные в нем недостатки, нормально справляется с этой задачей.

Двигатели постоянного тока

Конструкция их ротора напоминает устройство якоря коллекторного двигателя, а статорные обмотки создаются для работы со схемой включения при параллельном, последовательном или смешанном возбуждении.

Раскрытые выше методики проверок статора и якоря позволяют проверять двигатель постоянного тока, как асинхронный и коллекторный.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Не выявленные дефекты неправильной сборки или повреждения отдельных элементов могут повторно вызвать дополнительный ремонт с большими трудозатратами. Если же у вас еще остались вопросы по теме, как проверить электродвигатель мультиметром, то задавайте их в комментариях. Обязательно обсудим.

Как проверить мотор шуруповерта

Тремя основными причинами, которые приводят к тому, что приходится делать ремонт шуруповерта своими руками, являются:

1. Если аккумулятор не исправен либо не заряжен.
2. Не функционирует кнопка включение.
3. Износились щитки электродвигателя или сгорел якорь.

Схема устройства шуруповерта.

Любой шуруповерт имеет в своей конструкции следующие основные элементы:

1. Двигатель.
2. Реверс.
3. Редуктор.
4. Регулятор оборотов.
5. Транзистор регулятора оборотов, который подключен к радиатору.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

1. Вышедший из строя аккумулятор.
2. Сломанная кнопка включения аппарата.
3. Сгоревший якорь.
4. Наличие свистов и различных скрипов во время работы.
5. Усиленное постукивание патрона зажимного.
6. Невозможность регулирования оборотов шуруповерта.
7. Не происходит переключение реверса шуруповерта.
8. Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
9. Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

Устранение неисправностей шуруповерта

Для того, чтобы удостовериться в поломке аккумулятора шуруповерта, его необходимо проверить при помощи мультиметра.

Аккумулятор следует вначале проверить перед его возможной заменой. Проверить аккумулятор следует обычным измерением уровня напряжения с помощью мультимера на клеммах прибора. Осуществлять проверку можно и с помощью любого другого тестера. При этом должно наблюдаться совпадение выходного напряжения аккумуляторов в рабочем состоянии, если они заряжены. Указанные на корпусах аккумуляторов значения 12V, 18V и др. должны точно соблюдаться. Если это условие не выполняется, то прибор следует заменить.

Возможные неисправности зарядного устройства шуруповерта приводят к необходимости его разборки с последующей проверкой с использованием тестера, который уже применялся. Каждая батарея, входящая в аккумулятор, должна быть подвергнута аналогичной проверке. После определения неисправных элементов следует купить в магазине специальные элементы одинакового типа с аналогичной емкостью, чтобы установить их на места предыдущих, заменив старые на новые.

Делая ремонт кнопки включения, необходимо иметь специальный навык и соответствующие знания в области электроники. Разборка аппарата следует осуществлять с предельной внимательностью и осторожностью. Иначе вскрытие прибора может привести к тому, что детали определенного вида могут с легкостью выпасть из шуруповерта.

Лучше всего предварительно сделать зарисовку порядка расположения разных пружинок, контактов и шурупов.

После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать.

Когда корпус прибора вскрыт, то аппарат необходимо проверить на присутствие в нем контактов, которые потемнели. При их наличии необходимо провести их зачистку с помощью наждачной бумаги.

Когда выключатель уже отремонтирован, то, возможно, что прибор не будет регулировать число оборотов, если сделано плавное нажатие на его курок. Вместе с тем функции прибора не теряются, когда нажатие на курок полное. В этом случае сама неисправность связана со схемой регулировки. При этом осуществляют полную замену выключателя.

Если в приборе отсутствует реверс, то его заменяют реверсным переключателем, но можно и попытаться его отремонтировать. С этой целью ремонт реверса напоминает ремонт кнопки выключателя. Крышка переключателя осторожно приподнимается. Затем осуществляется проверка контактов, их чистка и сборка.

При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить. При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью.

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

Ремонт двигателя шуруповерта

При долгой работе с шуруповертом подшипники могут износиться или засориться.

Перед началом сборки электродвигателя шуруповерта с помощью тонкой проволоки, которая служит хомутиком, в щеткодержателе отводится каждая щетка, крышка устанавливается на прежнее место. При этом щетки освобождают и огибают корпус по краям, что способствует наилучшему прижатию задней крышки.

Если шуруповерт долго работает, то это может сопровождаться процессом искривления вала, относящегося к редуктору по причине сильных нагрузок и нажатия на инструмент. Патрон, наворачиваясь на вал, иногда вызывает при работе прибора сильное биение. Опорная втулка или подшипник вала может сильно износиться. В результате повреждения втулки или только подшипника, а не вала заменяют только их.

Иногда запуск двигателя невозможен на определенную долю секунды, то есть происходит его резкая остановка. Этому причиной может быть выход из строя редуктора. Зачастую неисправность возникает из-за поломки штифта, служащего креплением к сателлиту. Возможна замена водила или целиком редуктора, который может выйти из строя, если изношены зубцы шестеренок.

Если после проведения всех вышеописанных операций не были обнаружены неисправности в приборе, то необходимо сделать проверку состояния якоря и исправность щеток двигателя. При этом двигатель следует отсоединить от кнопки выключателя, а затем измерить сопротивление, присоединив тестер любого вида к проводам двигателя. Если сопротивление в цепи отсутствует полностью, то это может свидетельствовать о том, что щетки изношены. Неисправности в якоре двигателя при этом не исключаются, что может быть связано с разрывом обмотки. Вместе с тем такие виды неполадок могут редко встречаться.

Если якорь двигателя полностью сгорел, то двигатель устройства подвергают полной замене. Если произошел износ только щеток двигателя, то лучше сделать ремонт прибора самостоятельно. Перед началом ремонта следует плавно вскрыть корпус двигателя шуруповерта так, чтобы не повредить его края. Все этапы выполнения работ, связанные с заменой щеток, указаны выше. Возможно, что были изношены втулки якоря за счет магнита, который оторвался и стал соприкасаться с якорем. Капнув каплю специального масла на втулку, следует отключить двигатель, чтобы подождать, пока масло не разошлось по всем втулкам. Вместе с тем он все равно требует замены со временем.

В этой теме мы рассмотрим неисправность шуруповерта, ознакомимся как нужно проводить проверку шуруповерта и далее. По личным фотоснимкам будет дано пояснение, которое позволит Вам усвоить некоторые подробности в проверке схемы электроинструмента. Начнем с питания шуруповерта.

Элементы питания-для шуруповерта

Аккумулятор шуруповерта состоит из отдельных электрохимических элементов, которые в отличие от первичных элементов, способны в процессе их подзарядки восстанавливать свой химический состав электролита. Как отремонтировать аккумулятор шуруповерта, если шуруповерт у Вас вышел из строя (сломался). Прежде всего рассмотрим, на чем основан принцип получения электричества таких отдельных элементов батареи. В примере, приведен марганцево-цинковый элемент (рис. 1).

Цинковый сосуд в таком электрохимическом аккумуляторе представляет собой электрод с отрицательным зарядом. Положительным электродом здесь служит угольный стержень. Угольный стержень находится в среде активного материала — диоксида марганца, в качестве электролита используется — сгущенный раствор нашатыря.

То есть основополагающий принцип состоит здесь на использовании обратимых электрохимических систем. Вещества электрохимических аккумуляторов, образовавшиеся в процессе разряда, как бы возвращаются в первоначальное состояние в результате воздействия электрического тока (в процессе подзарядки аккумулятора). Питанием шуруповерта здесь служит батарея, — группа электрически соединенных между собой элементов, находящихся в общем корпусе, как это видно на фотоснимке (фото 1).

Последовательное-и параллельное соединение элементов

Аккумулятор шуруповерта состоит из отдельных элементов. Электрическая цепь таких элементов может иметь схему как параллельного так и последовательного соединения (рис.2).

Проверить исправность элементов можно выполнить после определенного времени их зарядки, то- есть, проверяется наличие напряжения на каждом элементе, либо батареи в целом. Если при измерении напряжения элемента, значение на дисплее прибора «мультиметр» будет составлять меньший показатель (к примеру, не 1,2В, а 0,8В),- значит в данном элементе в процессе эксплуатации утеряны электрохимические свойства. Такие элементы подлежат своей замене. Электрохимические элементы для батареи (фото 2)

нужно подбирать в соответствии с их техническими характеристиками, то-есть, по напряжению и силе тока. Показатель на корпусе извлеченного элемента батареи к примеру составляет:

• напряжение: 1,2В;
• сила тока: 1200mA — 2900mA,

— следовательно, необходимо подбирать элементы именно с такими показателями. Соединение элементов между собой

выполняется перемычками (фото 3). При такой замене, Вам понадобится паяльник, паяльное олово и паяльная кислота.

Как проверить шуруповерт

В данной теме приведен пример из собственной практики.

Итак, перед нами на фотоснимке изображен шуруповерт Bort.

Первоначально, чтобы найти неисправность шуруповерта, можно проверить общее сопротивление его электрической схемы.

Перед проверкой, кнопку пуска необходимо включить, то есть закрепить кнопку, как это показано на фотоснимке (фото 4).

Затем, прибором Мультиметр измерить сопротивление электрической схемы шуруповерта (фото 5).

Для этого, прибор Мультиметр устанавливается в диапазон измерения сопротивления, затем щупами прибора прикасаемся к выведенным контактам (на рукоятке) шуруповерта, как это показано на фотоснимке (фото 5), при измерении дисплей прибора указывает на сопротивление, которое не сопоставимо для работы данного электроинструмента. Значение сопротивления здесь составляет показатель — короткого замыкания. По показанию дисплея прибора видно, что данный шуруповерт неисправен. Но нам надо установить конкретную причину, — в чем заключается неисправность?

Чтобы найти причину неисправности, — необходимо разобрать шуруповерт и проверить схему электрических соединений (фото 6).

Схема шуруповерта

В данной электрической схеме как мы можем заметить, — состоит транзистор.

Транзистор установлен на металлической пластине (фото 7), служащей для отвода тепла при нагревании. Проверяется транзистор на наличие сопротивления, между переходами (эмиттер — коллектор — база). Чтобы проверить транзистор и не заострять свое внимание на типе транзистора (n-p-n, p-n-p), две любые ножки транзистора проверяются в обеих направлениях.

Таким способом было установлено отсутствие проводимости между коллектором и базой транзистора. Но в следствии чего мог выйти из строя транзистор? Проводим диагностику для отдельных электрических соединений, а именно, для электродвигателя шуруповерта (фото 8).

На фотоснимке указано недопустимое значение сопротивления для электродвигателя (фото 8). В чем же именно состоит причина неисправности электродвигателя? Смотрим дальше.

Электродвигатель шуруповерта — коллекторный, работающий от постоянного тока. На торцевой части крышки электродвигателя расположены графитовые щетки (фото 9). Графитовые щетки в данном примере, в хорошем состоянии. Здесь также нужно проверить проводимость контактных соединений (провод — щетка).

Ротор электродвигателя состоит из обмоток (фото 10), соединенных между собой последовательно. Статор электродвигателя представляет из себя постоянный магнит с двумя полюсами, то есть статор электродвигателя не имеет обмоток.

В этом Вы можете убедиться, — корпусом электродвигателя притягиваются металлические предметы (фото 11).

Из этого можно сделать вывод, что в неисправности электродвигателя наблюдается пробой изоляции между проводами обмоток ротора.

Ну вот и установлена причина поломки шуруповерта, состоящая в неисправности:

• транзистора;
• обмоток ротора электродвигателя.

Остается только заменить соответствующие детали.

Шуруповерт – многофункциональный электроинструмент, помогающий при сборке мебели, проведении мелкого ремонта или в выполнении иных задач. Но это устройство со временем ломается. Если нет денег на ремонт или приобретение нового устройства, попробовать починить его можно своими руками. Для этого стоит знать, какие неисправности характерны для инструментов этого типа и понимать, как их правильно устранить.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

1. Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.
2. Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
3. Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Важно помнить, что в батарее находится электрический ток, поэтому все работы нужно проводить очень осторожно, соблюдая технику безопасности.

Проблемы с кнопкой

Ремонт кнопки шуруповерта потребуется, если ЗУ и аккумулятор исправны. Сначала проверяют напряжение, идущее от батареи к ее клеммам. Если оно отсутствует, ищут поврежденный провод или контакт, иначе проверяют кнопку.

Потребуется закоротить проводку, идущую от аккумулятора к входным контактам кнопки, а к выходным клеммам подключить щупы мультиметра, установленного в режим замера сопротивления и включить прибор. О том, что деталь цела, сообщат нули на экране. Иначе пользователь увидит значение бесконечности.

Если кнопка разборная, ее раскрывают и чистят внутри от грязи, а также проверяют контакты. Часто они подгорают, но после чистки наждачной бумагой работоспособность шуруповерта восстанавливается.

Если контакты сильно обгорели либо кнопка неразборная, стоит заменить ее на новую. Стоит она недорого, поэтому проще признать ее неподлежащей ремонту, чем тратить силы и время на попытку восстановления.

Электродвигатель

Следующий узел, нуждающийся в проверке – это электродвигатель. Обычно в нем стираются щетки, передающие напряжение на якорь двигателя. Если их длина сократилась более чем на 40%, детали меняют. Об этом также свидетельствует искрение, которое можно было заметить внутри корпуса, когда прибор работал. Эти элементы не подлежат ремонту, поэтому их меняют на аналогичные по форме и размеру.

Если щетки целы, причина в самом моторе. Потребуется проверить двигатель шуруповерта мультиметром, измерив сопротивление обмотки якоря. Значение бесконечности сообщает об обрыве обмотки. Эту деталь иногда меняют или перематывают, но проще приобрести и установить новый электромотор, т.к. отыскать якорь под шуруповерт, особенно китайского производства, бывает очень сложно.

Замена щеток

Чтобы поменять щетки, потребуется купить новый оригинальный комплект или подобрать идентичные по форме и размеру. Сам мотор бывает обслуживаемый или необслуживаемый. В первом случае действия просты – достаточно разобрать корпус, извлечь изношенные, установить новые и собрать. Во втором случае процесс сложнее – потребуется отогнуть вальцовку, чтобы извлечь деталь с щетками, затем заменить стершиеся элементы и вернуть их на прежнее место.

Редуктор

Редуктор – это механический узел, используемый для передачи на патрон крутящего момента с оси двигательно-силового блока и состоящий из комплекта шестерней. Если они металлические, деталь лучше починить, а не менять на новую. Узел разбирают, очищают от старой смазки, затем удаляют поврежденные шестерни, а на их место устанавливают новые, аналогичные по размеру. Затем редуктор аккуратно собирают в обратном порядке.

Если при работе слышен скрежет, а устройство дергается, это сообщает об искривлении вала. Появляется ощутимое биение. Редуктор подлежит полной замене.

Трещотка

Это регулировочное кольцо с цифрами, ограничивающее усилие при вращении патрона. Она позволяет настраивать глубину вкручивания самореза, предотвращает износ бит, срезание шлицов у крепежа. Каждая цифра обозначает определенное усилие – чем она больше, тем выше сила действия. Последний значок – это рисунок сверла, на нем установлен максимальный крутящий момент.

Ремонт трещотки шуруповерта своими руками состоит из внешнего осмотра, проверки целостности всех элементов, удаления загрязнений и последующей смазки.

Быстрозажимной патрон

Патроны в шуруповертах отличаются типом крепления. Первый — Конус Морзе — обозначен символами «1-6 B10». Чтобы его выбить, наносят молотком удары по корпусу.

Другие два типа деталей крепятся резьбовым соединением или им же, но с фиксирующим винтом. Чтобы их снять, разжимают кулачки и выкручивают по часовой стрелке винт при его наличии. Далее в кулачках зажимают 10-мм шестигранный ключ Г-образной формы и наносят по нему удары молотком. Резьба смещается, а патрон выкручивается.

Если узел неисправен, об этом сообщают люфт или перекос зажатых бит, а также неровное выдвижение кулачков. Для устранения проблемы патрон разбирают, вытащив из основания пластиковую заглушку. Если она металлическая, ее выбивают ударом молотка. Далее снимают конусную гайку, выкручивают зажимные кулачки и проверяют резьбу на обеих деталях. Если она нарушена, поврежденные элементы заменяют.

В продаже кулачки или конусная гайка встречаются редко. Для замены их снимают с другого инструмента. Поэтому обычно патрон просто меняют на исправный.

Какие неисправности не подлежат ремонту

Неисправные детали чаще всего не ремонтируются. Целесообразно приобрести новые оригинальные или аналогичные элементы и установить их взамен поврежденных, чтобы не тратить время и силы на устранение поломки. Это касается неразборной кнопки питания, двигателя при обрыве обмотки якоря, искривленного вала редуктора, поврежденных частей патрона и т.д. Также не следует самостоятельно чинить зарядное устройство без соответствующего опыта.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

1. Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
2. Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
3. Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
4. Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.

Как проверить двигатель шуруповерта мультиметром

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

1. Вышедший из строя аккумулятор.
2. Сломанная кнопка включения аппарата.
3. Сгоревший якорь.
4. Наличие свистов и различных скрипов во время работы.
5. Усиленное постукивание патрона зажимного.
6. Невозможность регулирования оборотов шуруповерта.
7. Не происходит переключение реверса шуруповерта.
8. Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
9. Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Проверка по величине сопротивления

Правильное функционирование аккумулятора проверяют сравнением внутреннего сопротивления элементов питания. Искомую величину находят при делении рабочего параметра напряжения на силу тока, дальнейшего вычета сопротивления нагрузки.

Значение первых характеристик определяют под нагрузкой. В качестве последней рекомендуют взять резистор мощностью 25 Вт и сопротивлением 10 Ом. Проверке подвергают каждый элемент.

Для лучшего понимания приведем пример расчета для одного элемента питания. Например, рабочие величины напряжения и силы тока составляют 1.18В и 110 мА соответственно. Последнее значение обязательно переводят в амперы, т. е. 110 мА – это 0.110 А. Частное от деления данных величин (1.18/0.110) будет составлять 0.73 Ом. От полученного следует вычесть значение сопротивления резистора (10 Ом). Искомая величина будет равна 0.63 Ом. Если сопротивление второй батарейки окажется 5 Ом, то она будет считаться непригодной.

При проверке замеряют сопротивление «банок»

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Читать также: Глубина резания на токарном станке

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой

Отдельное внимание надо уделить качеству пайки

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Не Работает Кнопка Шуруповерта

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта — кнопка

запуска и переключатель реверса. Исходя из практики, конкретно они ломаются в большинстве случаев.

Обычно, что остается сделать нашему клиенту начинается со съема всех дополнительных деталей, что перестает работать

функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Иногда для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему конечно на дому. О многом все по порядку.

READ Как Суслом Резать Потолочный Плинтус

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Здесь любой из частей управления, интегрированных в блок кнопки, на самом деле не способен работать

корректно. Не считая переключателя направления вращения, который почаще это но очень многофункциональный блок.

Корпус как правило состоит из 3-х условных отсеков, в каких размещены рабочие узлы и механизмы.

Попытка ремонта кнопки шуруповерта DeWALT DCD710. Замена кнопки шуруповерта на китайскую

1. В низу корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
2. В средней части размещен сам «курок» плавного запуска (чем поглубже его вмять, тем выше скорость вращения патрона). Кнопка при нажатии скользит в особом блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
3. В верху размещена кнопка реверса — переключатель направления вращения патрона. Направление изменяется путем смены полярности подающегося на переключатель напряжения.

Примерно так устроены нашему клиенту остается блоки управления шуруповертов различных марок. Чтоб приобщиться к устройством кнопки определенной модели инструмента более детально, советуем изучить схему кнопки шуруповерта (она встречаются в аннотации).

READ Какие Шины Можно Нарезать Протектор

Для проведения диагностики и выполнения ремонта шуруповерта пригодятся последующие инструменты:

• Крестовая отвертка;
• Отвертка с узеньким плоским шлицем.

В итоге активного использования хоть какого электроинструмента снутри его корпуса неизбежно накапливается грязюка.

Попадая в блок управления, она препятствует настоящему перемещению «курка» и перекрывает его.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этой цели отсоединяем аккумуляторную батарею, откручиваем нашему клиенту остается винты (они случаются спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этой цели вам от блока управления отсоединяем два провода питания и подключаем их к контактам аккума (движок должен заработать).
3. Разбираем кнопку шуруповерта. Для этой цели вам необходимо отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим зрительный осмотр состояния кнопки на предмет наличия грязищи и повреждений.
5. Дальше необходимо аккуратненько собрать кнопку шуруповерта, установить к месту и протестировать.

Как сэкономить на ремонте кнопки для шуруповерта BOSCH

Если чистка блока управления результата не отдала, нужно произвести смену всего блока кнопки.

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новейшую кнопку на место назначения старенькой;
3. Подключить движок в клеммы кнопки (соблюдение полярности в этом случае необязательно);
4. Собрать шуруповерт, аккуратненько разместив провода в корпусе.

READ Как Резать Искусственный Камень Видео

Принципиально подобрать кнопку под определенную модель шуруповерта, так как при всем наружном сходстве и зрительном согласовании деталь может не встать в пазы. Вы, новые кнопки продаются в комплекте с клеммами аккума и транзистором.

Как устранить неисправность?

Визуальный осмотр и проведение тестов помогут определить характер неисправности и понять, возможна ли замена или ремонт в домашних условиях. Неисправности ротора болгарки делятся на два типа: поддающиеся и не поддающиеся ремонту. К первому типу относятся неисправности, связанные с нарушением изоляции обмотки, повреждения коллектора и железного основания. Второй тип поломок – факторы ухудшения балансировки якоря в целом и его вала. Восстановить ротор в данном случае практически невозможно.

Ремонт коллектора

Если выявлены структурные повреждения ламелей коллектора, их необходимо проточить. Сделать это можно на токарном станке или при помощи подручных средств. Проточка должна осуществляться равномерно. В противном случае будет нарушена балансировка, что повлечет за собой разрушение графитовых щеток в процессе работы и выход из строя других узлов болгарки.

Станочная проточка

Ротор болгарки устанавливается в токарный станок. Поскольку коллектор состоит из медных пластин, а медь вязкий металл, необходимо подобрать оптимальные обороты вращения в диапазоне от 600 до 1200. Подводка резца производится по половине деления. В момент касания «ножом» коллектора делается продольный проход со съёмом тонкого слоя металла. Достичь наилучшего эффекта можно совершив 2-3 прохода. Большее их количество может привести к повреждению структурной целостности коллектора. Между проходами нужно делать перерывы, давая меди остыть. В противном случае может расплавиться лаковая изоляция между ламелями.

Для проточки при помощи подручных средств понадобятся тиски, дрель и несколько видов наждачки. Якорь болгарки извлекается из корпуса, при этом одна его часть остается подсоединённой к редуктору УШМ. Корпус редуктора фиксируется в тисках, другой конец вала ротора зажимается в патроне дрели. «Губы» тисков и дрель должны находиться на одной линии с осью вала якоря.

Включить дрель с фиксацией пусковой кнопки в режиме постоянной работы. Протачивать наждачкой коллектор без нажима. Использовать минимум 3 типа зернистости образива – от более крупного к более мелкому. Завершающей должна быть наждачка нулевой зернистости.

Съем подшипника

Край, который фиксируется в патроне дрели, изначально устанавливается в подшипник. Перед проточкой необходимо его удалить. Для того чтобы снять подшипник без съемника, можно воспользоваться тисками, молотком и зубилом. Закрепить вал с подшипником в тисках таким образом, чтобы был сдавлен только подшипник. Установить острый конец зубила в торец вала и легкими ударами молотка выбить вал из подшипника.

Ремонт обмотки

Перемотка якоря болгарки – работа, требующая наличия соответствующих навыков и особой точности. Для достижения наилучшего конечного результата стоит обратиться к соответствующему специалисту.

Проверка на наличие межвиткового замыкания

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Проверка борно

Если вы все прозвонили согласно инструкции выше, но не избавились от подозрений в неисправности, вскройте борно электродвигателя. Это второе название клеммной коробки. Часто и густо бывает, что крепеж в коробке недостаточно крепко затянут. Провода там тоже могут отгореть. В случае использования гаек для соединения, проверьте протяжку верхней (она прикручивает проводник) гайки и осмотрите ту гайку, что служит для удержания вывода обмоток, которые уходят в двигатель.

Подведем итог

Если следовать всем инструкциям и указаниям в статье, то мультиметром можно обнаружить большинство наиболее распространенных поломок в однофазном электродвигателе, в том числе наличие межвиткового замыкания, короткого замыкания на корпус и обрыва обмоток.

Причины поломки

Якорь УШМ – ротор, является деталью, которая подвергается наибольшим нагрузкам: температурным, механическим и электромагнитным. Нарушения правил эксплуатации, предписанных производителем, приводит к скорому выходу из строя данного узла. Некоторыми факторами таких нарушений являются:

• выход за рамки допустимого времени непрерывной работы;
• отсутствие защиты от агрессивных сред – пыли, песка, грязи, влаги;
• превышение параметров нагрузки;
• механические повреждения;
• работа в момент перепадов напряжения.

Данные причины могут привести к возникновению следующих неисправностей якоря:

• оплавление изоляции (изоляционного лака) контактов или обмотки в результате перегрева;
• механические повреждения: царапины, сколы, трещины, от контакта с посторонними частицами, попавшими в отсек с подвижными деталями;
• пробой в слабых точках обмотки, вызванный перегрузкой;
• искривление или нарушение баланса якорного вала;
• короткое замыкание или возникновение нагара на ламелях.

Конструкция шуруповёрта

Внешний вид

Первое видимое отличие в конструкции аккумуляторных и сетевых шуруповёртов — источник питания. Сетевые инструменты питаются от розетки при помощи кабеля, соединённого с основанием шуруповёрта. У аккумуляторных аналогов на подошве присутствуют контакты, к которым крепится АКБ.

Корпус у каждого шуруповёрта пластиковый. Большинство приборов имеют отверстия, обеспечивающие вентиляцию в области двигателя. К передней части корпуса прикреплена муфта регулировки крутящего момента, за ней — патрон (чаще быстрозажимной).

Под областью редуктора располагаются 2 или 3 кнопки: сквозной ползунок (реверс), фиксатор пусковой клавиши и сама клавиша. У некоторых агрегатов ползунок реверса и фиксатор курка совмещены. Наверху корпуса расположен переключатель редуктора. Обычно он имеет 2, в редких случаях — 3 режима, отличающиеся скоростью вращения шпинделя.

Внутренняя конструкция

Редуктор расположен за трещоткой, регулирующей крутящий момент шуруповёрта. Существует 2 вида редукторов: классические (1-скоростные) и планетарные (2-скоростные). Второй режим предусматривает более высокую скорость вращения патрона, поэтому подходит для применения агрегата в качестве дрели. Патрон нанизан на шпиндель, расположенный перед редуктором.

За редуктором находится электрический двигатель. Последний состоит из статора, на котором присутствует обмотка, и ротора (якоря). Двигатели делятся на щёточные и бесщёточные. Первые работают за счёт угольных щёток и коллектора, и распространены в сетевых, а также большинстве аккумуляторных шуруповёртов. Во вторых контакты коллектора заменены усилителем, что повышает срок службы, исключая трение и искрение.

Устройство шуруповерта

В области рукоятки располагается конструкция с электронной платой, за счёт которой функционируют связанные с ней кнопки:

• курок отвечает за включение/выключение двигателя;
• ползунок реверса отвечает за смену направления вращения патрона;
• в некоторых моделях присутствует круглая кнопка, фиксирующая выключатель в требуемом положении.

Устройство аккумулятора

На батарее присутствуют выемки для контактов шуруповёрта, через которые впоследствии с АКБ на инструмент передаётся энергия. Внутри аккумулятора присутствуют литиевые, никель-кадмиевые или никель-металлгидридные цилиндрические банки. Все они соединены друг с другом. Напряжение одного элемента составляет от 1,5 до 4 вольт.

Разобранный аккумулятор

Проверка электродвигателя внешним осмотром

До того как проверить обмотку электродвигателя мультиметром, нужно исследовать отключенный от сети мотор вместе со шнуром питания для поиска механических повреждений, следов пробоя изоляции или перегрева. Ось двигателя должна вращаться в подшипниках легко, без заеданий или заклиниваний. Не должно быть запаха горелой изоляции, растеканий масла, наплывов.

Отсутствие видимых повреждений может потребовать разборки двигателя для осмотра графитовых щеток, контактных ламелей, состояния катушек, их выводов. Замыкание электрической цепи вызывает нагрев, что проявляется в хорошо видимых изменениях цвета вблизи пробоя изоляции.

Готовимся проверить аккумулятор шуруповерта мультиметром

При неправильной зарядке и тенденции к саморазряду у накопителя может создаться «эффект памяти». Это накопление кристаллов, которые мешают полной зарядке. В результате батареи саморазряжаются: Ni-cd до 20%, Ni-mh — 30%, Li-lon — 8%. Перед началом проверки от этого эффекта нужно избавиться.

Достаточно подать нагрузку через лампу накаливания 12В и провести несколько циклов зарядки разрядки. После трех-четырех повторов свойства АКБ полностью восстановятся, возможно, даже не потребуется дальнейший ремонт.
Чтобы прозвонить аккумулятор неработающего шуруповерта, нужно подготовить:

• плоскогубцы и отвертку;
• нож и паяльник;
• тестер и мультиметр;
• вольтметр постоянного напряжения (15В);
• вольтметр и амперметр постоянного тока.

Хотя у тестера и мультиметра есть пересекающиеся функции, стоит запастись и тем, и тем. Тестер дает более точные показания по основным параметрам, что важно при поиске проблемной точки

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Общие рекомендации перед проверкой аккумулятора

Конкретно перед проверкой аккумулятора нужно верно найти, к какому типу относится элемент питания. Зависимо от этого типа и подход может быть различен. К примеру, более всераспространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые либо нерегулярные полные перезаряды существенно понижают емкость аккумулятора и батарея не употребляет собственный ресурс вполне. Более тщательно типы аккумуляторов разглядим ниже.

Также рекомендуется стопроцентно зарядить аккумулятор перед проверкой. Это дозволит сделать более четкие выводы о работоспособности устройства. Подтверждено, что самые четкие характеристики снимаются под нагрузкой. И полный заряд представляет собой очень подходящий тип нагрузки.

Перед проверкой нужно очень уменьшить воздействие «эффекта памяти» на устройство. Потому что этот эффект возникает у батарей в случае неверной эксплуатации, чтоб его убрать, нужно пару раз пользоваться батареей по всем правилам.

Довольно 3 раза провести циклы заряда/разряда, чтоб воздействие эффекта существенно сократилось. Для ускоренного разряда идеальнее всего использовать лампу накаливания, которую вкупе с мультиметром необходимо будет подсоединить к аккумулятору.

Если все изготовлено верно, то через несколько полных циклов батарея сумеет вернуть свою емкость и вновь может быть применена в шуруповерте. Если же операция не посодействовала, означает неувязка была в другом.

Как мультиметром проверить двигатель в шуруповерте

Любой шуруповерт имеет в своей конструкции следующие основные элементы:

1. Двигатель.
2. Реверс.
3. Редуктор.
4. Регулятор оборотов.
5. Транзистор регулятора оборотов, который подключен к радиатору.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

1. Вышедший из строя аккумулятор.
2. Сломанная кнопка включения аппарата.
3. Сгоревший якорь.
4. Наличие свистов и различных скрипов во время работы.
5. Усиленное постукивание патрона зажимного.
6. Невозможность регулирования оборотов шуруповерта.
7. Не происходит переключение реверса шуруповерта.
8. Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
9. Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства. Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.
Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.

Устранение неисправностей шуруповерта

Для того, чтобы удостовериться в поломке аккумулятора шуруповерта, его необходимо проверить при помощи мультиметра.

Аккумулятор следует вначале проверить перед его возможной заменой. Проверить аккумулятор следует обычным измерением уровня напряжения с помощью мультимера на клеммах прибора. Осуществлять проверку можно и с помощью любого другого тестера. При этом должно наблюдаться совпадение выходного напряжения аккумуляторов в рабочем состоянии, если они заряжены. Указанные на корпусах аккумуляторов значения 12V, 18V и др. должны точно соблюдаться. Если это условие не выполняется, то прибор следует заменить.

Возможные неисправности зарядного устройства шуруповерта приводят к необходимости его разборки с последующей проверкой с использованием тестера, который уже применялся. Каждая батарея, входящая в аккумулятор, должна быть подвергнута аналогичной проверке. После определения неисправных элементов следует купить в магазине специальные элементы одинакового типа с аналогичной емкостью, чтобы установить их на места предыдущих, заменив старые на новые.

Делая ремонт кнопки включения, необходимо иметь специальный навык и соответствующие знания в области электроники. Разборка аппарата следует осуществлять с предельной внимательностью и осторожностью. Иначе вскрытие прибора может привести к тому, что детали определенного вида могут с легкостью выпасть из шуруповерта.

Лучше всего предварительно сделать зарисовку порядка расположения разных пружинок, контактов и шурупов.

После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать.

Когда корпус прибора вскрыт, то аппарат необходимо проверить на присутствие в нем контактов, которые потемнели. При их наличии необходимо провести их зачистку с помощью наждачной бумаги.

Когда выключатель уже отремонтирован, то, возможно, что прибор не будет регулировать число оборотов, если сделано плавное нажатие на его курок. Вместе с тем функции прибора не теряются, когда нажатие на курок полное. В этом случае сама неисправность связана со схемой регулировки. При этом осуществляют полную замену выключателя.

Если в приборе отсутствует реверс, то его заменяют реверсным переключателем, но можно и попытаться его отремонтировать. С этой целью ремонт реверса напоминает ремонт кнопки выключателя. Крышка переключателя осторожно приподнимается. Затем осуществляется проверка контактов, их чистка и сборка.

При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить. При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью.

Какие проблемы в работе прибора можно обнаружить при проверке якоря болгарки тестером

Если вы обладаете достаточными знаниями для выполнения правильной разборки электроинструмента, то в ряде случаев сможете собственноручно диагностировать причину поломки устройства. Проверка якоря болгарки тестером на межвитковое замыкание позволит определить дальнейшие действия относительно обнаружения неисправностей или ремонта техники. Если деталь не повреждена, но инструмент по-прежнему не работает, обращайтесь за помощью к квалифицированным специалистам. Проверка якоря болгарки тестером позволила точно обнаружить причину выхода оборудования из строя? Ремонт техники при наличии необходимого инструмента можно выполнить самостоятельно в таких случаях:

• поврежденную в верхних видимых слоях обмотку можно попытаться запаять. Такой якорь прослужит еще некоторое время. После запайки его необходимо проверить или прозвонить мультиметром;
• при межвитковом замыкании требуется перемотка обмотки или же замена якоря.

Диагностика поломки и ремонт угловой шлифовальной машины может выполняться под напряжением. Эту работу, ради собственной безопасности, перепоручите профессионалам.

https://hd01.ru/info/kak-proverit-banki-akkumuljatora-shurupoverta/ https://domzastroika.ru/instrumenty/kak-proverit-akkumulyator-shurupoverta-multimetrom.html https://toolparts.com.ua/novosti/proverka-iakoria-testerom-rekomendatsii-spetsialistov

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Одним из самых востребованных приспособлений домашних мастеров является шуруповерт. Однако данное приспособление иногда ломается, как и любое другое. Если это произошло, в некоторых случаях можно заменить данный инструмент электрической дрелью. Если работы с помощью электродрели выполнить нельзя, понадобится отнести шуруповерт в сервисный центр для того, чтобы специалисты произвели ремонт инструмента. Однако на это может уйти много времени и денежных средств. Поэтому можно использовать еще один вариант — выполнить ремонт шуруповерта своими руками.

Шуруповерты обычно используются для сборки мебели как в домашних условиях, так и на производстве.

Перед тем как производить ремонтные работы, понадобится ознакомиться с конструкцией данного приспособления. На рис. 1 можно увидеть данный инструмент в разобранном виде.

Элементы, которые нужны для того, чтобы сделать шуруповерт:

• мультиметр;
• зажимы;
• наждачная бумага;
• запасные элементы.

Ремонт двигателя шуруповерта

При долгой работе с шуруповертом подшипники могут износиться или засориться.

Перед началом сборки электродвигателя шуруповерта с помощью тонкой проволоки, которая служит хомутиком, в щеткодержателе отводится каждая щетка, крышка устанавливается на прежнее место. При этом щетки освобождают и огибают корпус по краям, что способствует наилучшему прижатию задней крышки.

Если шуруповерт долго работает, то это может сопровождаться процессом искривления вала, относящегося к редуктору по причине сильных нагрузок и нажатия на инструмент. Патрон, наворачиваясь на вал, иногда вызывает при работе прибора сильное биение. Опорная втулка или подшипник вала может сильно износиться. В результате повреждения втулки или только подшипника, а не вала заменяют только их.

Элементы питания-для шуруповерта

Аккумулятор шуруповерта состоит из отдельных электрохимических элементов, которые в отличие от первичных элементов, способны в процессе их подзарядки восстанавливать свой химический состав электролита. Как отремонтировать аккумулятор шуруповерта, если шуруповерт у Вас вышел из строя (сломался). Прежде всего рассмотрим, на чем основан принцип получения электричества таких отдельных элементов батареи. В примере, приведен марганцево-цинковый элемент (рис. 1).

Цинковый сосуд в таком электрохимическом аккумуляторе представляет собой электрод с отрицательным зарядом. Положительным электродом здесь служит угольный стержень. Угольный стержень находится в среде активного материала — диоксида марганца, в качестве электролита используется — сгущенный раствор нашатыря.

То есть основополагающий принцип состоит здесь на использовании обратимых электрохимических систем. Вещества электрохимических аккумуляторов, образовавшиеся в процессе разряда, как бы возвращаются в первоначальное состояние в результате воздействия электрического тока (в процессе подзарядки аккумулятора). Питанием шуруповерта здесь служит батарея, — группа электрически соединенных между собой элементов, находящихся в общем корпусе, как это видно на фотоснимке (фото 1).

Общие рекомендации перед проверкой аккумулятора

Конкретно перед проверкой аккумулятора нужно верно найти, к какому типу относится элемент питания. Зависимо от этого типа и подход может быть различен. К примеру, более всераспространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые либо нерегулярные полные перезаряды существенно понижают емкость аккумулятора и батарея не употребляет собственный ресурс вполне. Более тщательно типы аккумуляторов разглядим ниже.

Также рекомендуется стопроцентно зарядить аккумулятор перед проверкой. Это дозволит сделать более четкие выводы о работоспособности устройства. Подтверждено, что самые четкие характеристики снимаются под нагрузкой. И полный заряд представляет собой очень подходящий тип нагрузки.

Перед проверкой нужно очень уменьшить воздействие «эффекта памяти» на устройство. Потому что этот эффект возникает у батарей в случае неверной эксплуатации, чтоб его убрать, нужно пару раз пользоваться батареей по всем правилам.

Довольно 3 раза провести циклы заряда/разряда, чтоб воздействие эффекта существенно сократилось. Для ускоренного разряда идеальнее всего использовать лампу накаливания, которую вкупе с мультиметром необходимо будет подсоединить к аккумулятору.

Если все изготовлено верно, то через несколько полных циклов батарея сумеет вернуть свою емкость и вновь может быть применена в шуруповерте. Если же операция не посодействовала, означает неувязка была в другом.

Последовательное-и параллельное соединение элементов

Аккумулятор шуруповерта состоит из отдельных элементов. Электрическая цепь таких элементов может иметь схему как параллельного так и последовательного соединения (рис.2).

Проверить исправность элементов можно выполнить после определенного времени их зарядки, то- есть, проверяется наличие напряжения на каждом элементе, либо батареи в целом. Если при измерении напряжения элемента, значение на дисплее прибора «мультиметр» будет составлять меньший показатель (к примеру, не 1,2В, а 0,8В),- значит в данном элементе в процессе эксплуатации утеряны электрохимические свойства. Такие элементы подлежат своей замене. Электрохимические элементы для батареи (фото 2)

нужно подбирать в соответствии с их техническими характеристиками, то-есть, по напряжению и силе тока. Показатель на корпусе извлеченного элемента батареи к примеру составляет:

• напряжение: 1,2В;
• сила тока: 1200mA — 2900mA,

— следовательно, необходимо подбирать элементы именно с такими показателями. Соединение элементов между собой

выполняется перемычками (фото 3). При такой замене, Вам понадобится паяльник, паяльное олово и паяльная кислота.

Как проверить шуруповерт

В данной теме приведен пример из собственной практики.

Итак, перед нами на фотоснимке изображен шуруповерт Bort.

Первоначально, чтобы найти неисправность шуруповерта, можно проверить общее сопротивление его электрической схемы.

Перед проверкой, кнопку пуска необходимо включить, то есть закрепить кнопку, как это показано на фотоснимке (фото 4).

Затем, прибором Мультиметр измерить сопротивление электрической схемы шуруповерта (фото 5).

Для этого, прибор Мультиметр устанавливается в диапазон измерения сопротивления, затем щупами прибора прикасаемся к выведенным контактам (на рукоятке) шуруповерта, как это показано на фотоснимке (фото 5), при измерении дисплей прибора указывает на сопротивление, которое не сопоставимо для работы данного электроинструмента. Значение сопротивления здесь составляет показатель — короткого замыкания. По показанию дисплея прибора видно, что данный шуруповерт неисправен. Но нам надо установить конкретную причину, — в чем заключается неисправность?

Чтобы найти причину неисправности, — необходимо разобрать шуруповерт и проверить схему электрических соединений (фото 6).

Схема шуруповерта

В данной электрической схеме как мы можем заметить, — состоит транзистор.

Транзистор установлен на металлической пластине (фото 7), служащей для отвода тепла при нагревании. Проверяется транзистор на наличие сопротивления, между переходами (эмиттер — коллектор — база). Чтобы проверить транзистор и не заострять свое внимание на типе транзистора (n-p-n, p-n-p), две любые ножки транзистора проверяются в обеих направлениях.

Таким способом было установлено отсутствие проводимости между коллектором и базой транзистора. Но в следствии чего мог выйти из строя транзистор? Проводим диагностику для отдельных электрических соединений, а именно, для электродвигателя шуруповерта (фото 8).

На фотоснимке указано недопустимое значение сопротивления для электродвигателя (фото 8). В чем же именно состоит причина неисправности электродвигателя? Смотрим дальше.

Электродвигатель шуруповерта — коллекторный, работающий от постоянного тока. На торцевой части крышки электродвигателя расположены графитовые щетки (фото 9). Графитовые щетки в данном примере, в хорошем состоянии. Здесь также нужно проверить проводимость контактных соединений (провод — щетка).

Ротор электродвигателя состоит из обмоток (фото 10), соединенных между собой последовательно. Статор электродвигателя представляет из себя постоянный магнит с двумя полюсами, то есть статор электродвигателя не имеет обмоток.

В этом Вы можете убедиться, — корпусом электродвигателя притягиваются металлические предметы (фото 11).

Из этого можно сделать вывод, что в неисправности электродвигателя наблюдается пробой изоляции между проводами обмоток ротора.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Читать также: Проверка щеток генератора мультиметром

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Инструменты для проверки

Каждый человек, который собирается инспектировать работоспособность аккумулятора, должен ознакомиться с списком нужных документов. Для проведения работы пригодится последующее:

• вольтметр с неизменным напряжением в 15 В;
• тестер;
• мультиметр;
• амперметр.

В неких случаях могут пригодиться последующие инструменты:

• паяльничек;
• ножик;
• ровная либо крестовидная отвертка;
• плоскогубцы.

Все это лучше приготовить заблаговременно, чтоб все нужное было под рукою.

Проверка под нагрузкой

Если человеку необходимо разобраться, как стремительно будет разряжаться накопитель, его придется инспектировать под критической нагрузкой. Ее мощность равна половине силы тока, которая отдается аккумулятором. В большинстве случаев это значение составляет около 30-40 Вт. Потому, чтоб сделать нагрузку, можно пользоваться обыкновенной лампой от фар машины.

При проведении измерений батарея подключается к источнику нагрузки с помощью амперметра. Чтоб измерить показания, нужно пользоваться вольтметром. Аккумулятор врубается на 3-4 минутки. Во время его работы напряжение не должно опускаться ниже 12.4 В.

Принципиально! Если показания колеблются, означает батарея отчасти повреждена и будет стремительно разряжаться.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

1. Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.
2. Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
3. Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

1. Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
2. Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
3. Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
4. Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.

Похожие публикации:

1. Dsp или pll что лучше
2. Ol на мультиметре что это значит
3. Чем обработать перед пайкой
4. Кто изобрел атомную электростанцию
