Энергомера СЕ-303 — снимаем показания счетчика

Энергомера СЕ-303 — это трехфазный многотарифный прибор учета электроэнергии. Учет ведется по активной и реактивной энергии суммарно и по тарифам.

Данный электросчетчик имеет возможность собирать показания по 4 тарифам и хранить эти значения до 1 года показывая значения нарастающим итогом на конец каждого месяца. Так же выводит информацию о израсходованной электроэнергии посуточно за предыдущие 129 суток.

Модели данного счетчика СЕ-303 S31 и СЕ-303 R31 отличаются по месту установки, первый S31 — устанавливается в щиток, R31 крепится на DIN-рейку.

На передней панели счетчика расположены световые индикаторы, для показа активной и реактивной энергии, жк-дисплей на котором выводится вся необходимая для обслуживания информация, рядом с дисплеем расположены кнопки [КАДР] и [ПРСМ] — с помощью данных кнопок мы управляем показом данных на экране. Так же имеется кнопка ДСТП — которая позволяет программировать и настраивать счетчик, но он пломбируется, и находится под защитной крышкой.

Межповерочный интервал Энергомера СЕ-303 составляет 10 лет — что говорит о том что проверку работоспособности счетчика (поверку) можно проводить раз в 10 лет.

Срок службы счетчика — 30 лет, а гарантия от производителя 3 года.

Как снимать показания

Чтобы снять показания со счетчика Энергомера СЕ-303 следует первоначально запомнить:

Просмотр данных на электросчетчике может быть как:

1. в автоматическом режиме (если он включен), т.е нажимать никуда не нужно просто ждем появления нужных показаний, и переписываем их на листочек по каждому из тарифов или суммарно. Включить или отключить автоматический просмотр и выбрать показатели которые будут отображаться на дисплее можно в режиме программирования используя кнопку ДСТП, как правило это производят во время установки электросчетчика.
2. В ручном режиме получить доступ к нужной информации можно с помощью кнопок [КАДР] и [ПРСМ].
   Для данных кнопок предусмотрены несколько видов нажатий:
   • Короткое (удерживание менее 2 секунд)
   • Длительное.

Все данные в Энергомера 303 разделены на группы параметров, которых всего 12.
Переход между группами осуществляется длительным нажатием кнопки [КАДР]. Пролистывание значений внутри группы осуществляется коротким нажатием кнопки [КАДР].

Группы параметров:
1. Энергетические параметры нарастающим итогом
2. Параметры сети, батарея
3. Время, дата и другие служебные параметры.
4. Накопления за текущий месяц и сутки
5. Мощность
6. Максимумы мощностей
7. Служебные параметры
8. Расписания по тарифам
9-12. Архив месячных, суточных, максимума мощности.

Для снятия показаний со счетчика нам нужна 1 группа параметров — энергетические параметры.
Для перехода в эту группу нажимаем кнопку кадр на дисплее должно появиться общее значение накопленной активной энергии показывается значок [TOTAL] и kW *h.

Далее длительным нажатием кнопки [ПРСМ] просматриваем накопленную активную энергию по каждому из тарифов вместо значка [TOTAL] будет значок тарифа, например Т1, Т2, Т3, Т4 в основном это 2 тарифа день и ночь.

Для более подробного изучения всех технических характеристик счетчика и правил пользования, к статье прикладываем инструкцию по эксплуатации электросчетчика Энергомера СЕ-303. Будем надеяться что наша статья поможет вам правильно и без усилий снять показания со счетчика.

Читайте также:

1. Снимаем показания со счетчика Энергомера СЕ-102
2. Электросчетчик Энергомера СЕ-101 — снимаем показания
3. Счетчик Энергомера СЕ-208 — снимаем показания
4. Счетчик Нева МТ-124 — снимаем показания
5. Снимаем показания счетчика Меркурий 234

Энергомера СЕ 301

Электронное счетное устройство Энергомера СЕ 301 служит для контролирования расхода электроэнергии в трехфазных электроцепях. Современный прибор выпускается российским концерном «Энергомера» и является доступным и удобным как для индивидуальных пользователей, так и для организаций.

Счетчик Энергомера СЕ 301

Измеряемые величины:

• расход электроэнергии;
• активная мощность отдельно по фазам и общая;
• частота;
• напряжение;
• фазный ток;
• углы, образованные векторными направлениями фазных напряжений.

Конструкция счетчика

Электросчетчик Энергомера се301 обладает внешним пластмассовым корпусом и выпускается в двух модификациях: S31 – для монтажа на щитке, R33 – на DIN-рейке. На фронтальной части корпуса находятся:

• жидкокристаллический дисплей;
• светодиод индикации, загорающийся, когда производится учет активной энергии;
• выход оптического порта;
• литиевый аккумулятор;
• кнопка «ДСТП» для выполнения программирования прибора (доступ к ней закрыт пломбой предприятия энергоснабжения);
• рабочие кнопки «КАДР», «ПРСМ».

Внутри счетчика Энергомера модели се 301 размещены:

1. Измерительный модуль. Напряжение и сила тока контролируются посредством датчиков (трансформаторов) тока и делителей напряжения на резисторах. Преобразования их величин производятся с помощью измерительной микросхемы;
2. Модуль питания. Для модификации R 31 применяется модуль на конденсаторах, для S31 – импульсный преобразователь;
3. Встроенные трансформаторы тока (три штуки), вторичные обмотки которых включаются через сопротивление. Для электросчетчиков прямого включения используется «Катушка Роговского».

Память прибора, не зависящая от наличия питания на приборе, способна сохранять коэффициенты калибровки, пароль для доступа к настройкам, параметры тарифов, максимум мощности для всех тарифов в течение последнего месяца и года, суммарные значения израсходованной электроэнергии и разделенные по тарифам за 45 дней и другую информацию.

Особенности эксплуатации счетчика

Для монтажа прибора в пользовательской инструкции предлагаются подробные схемы.

Важно! Устанавливать электросчетчик, как правило, должен персонал организаций электроснабжения, обладающий группой допуска по электробезопасности.

Чаще всего монтаж устройства производится через автоматический выключатель с тремя полюсами. При этом три фазных провода заводятся через автомат, а провод с нулевым потенциалом подсоединяется непосредственно к электросчетчику.

Схема подключения трехфазного счетчика через автомат

После установки специалисты производят программирование и настройку счетчика.

Возможные программные настройки:

• текущая дата и время;
• автоматическая смена сезонного времени;
• создание 12-ти пунктов в сутки для переключения тарифов;
• посуточные графики тарифов;
• задание сезонных графиков тарифов (до 12-ти разновидностей);
• создание до 32 исключительных дат, для которых берется один из графиков;
• расходные лимиты и ограничения по нагрузочному максимуму.

Эксплуатация счетчика позволяет воспользоваться его преимуществами:

• защитой от доступа к противоправным подключениям с целью похитить электроэнергию;
• стабильностью работы в условиях неблагоприятных внешних факторов (погодный, наличие электромагнитных полей, механические воздействия);
• несколькими способами подключения к прибору;
• широкими программными возможностями.

Счетчик Энергомера се 301 можно использовать, как автономный прибор, так и интегрировать его в автоматизированную систему учета (АСКУЭ). Соединение с АСКУЭ происходит посредством оптического интерфейса, модулей связи или инфракрасного порта.

Структура системы АСКУЭ

Порядок снятия показаний

У неопытных пользователей, привыкших к простым индукционным электросчетчикам, часто возникает вопрос, как снять показания с электронного прибора.

Зафиксировать значения электросчетчика Энергомера можно вручную, нажимая кнопки, и в режиме автоматического получения данных в системе АСКУЭ.

Если снимаем показания электросчетчиков вручную, то они выводятся на жидкокристаллический дисплей. Количество знаков – восемь.

Учет ведется по запрограммированным тарифам, которых может быть четыре. Они отображаются как Т1, Т2, Т3, Т4.

Важно! Если какое-либо обозначение отсутствует, значит, не задан тарифный график, или неправильно работает часовой механизм.

При снятии информации вручную производится активация кнопки «КАДР». Это можно делать двумя методами:

1. Продолжительное удерживание – до 2 секунд. При этом происходит переключение групп измеряемых величин последовательно: значения энергии, сетевые параметры, служебные показатели и параметры интерфейса;
2. Быстрое нажатие – не более 1 секунды. Служит для переключения различных показателей в пределах каждой группы. Показания могут переключаться и автоматически, что наблюдается, когда проходит минута после последней активации кнопки.

Группа величин потребленной энергии:

1. Нажимая продолжительно кнопку «КАДР», пользователь может увидеть, как на дисплее начнет мигать слово «TOTAL», и появится первое показание. Эта величина соответствует общему значению потребленной энергии в кВт ч.;

Показание «TOTAL» на счетчике Энергомера СЕ 301

1. Теперь после быстрых нажатий на ту же кнопку будет поочередно выводиться на экран количество израсходованной энергии раздельно по тарифам. Вместо «TOTAL» будет светиться символ от Т1 до Т4, возникающий последовательно после каждого быстрого нажатия, и соответствующее ему значение энергии в кВт ч.;
2. От полученных показаний отнимаются предыдущие, записанные для «TOTAL» и всех остальных тарифов. Расчет ведется отдельно для каждой величины. Затем они умножаются на значение тарифа в рублях, это и является расходом за текущий период.

Показания для тарифа Т4

Важно! Если применяется единственный тариф, снимается только показатель «TOTAL».

Так как прибор Энергомера СЕ 301 служит еще и в качестве измерителя параметров электросети, вторая группа показаний даст информацию о различных текущих значениях токов, напряжений и мощностей. Для этого нужно дважды нажать на кнопку «КАДР» продолжительно и затем переключаться между параметрами быстрыми нажатиями.

Очередность вывода показаний:

• появляются цифры 1, 2, 3 и символ рН, он означает присутствие всех фаз;
• частота в электросети – F (Гц);
• U1, U2, U3 – пофазное напряжение (В);
• I1, I2, I3 – ток нагрузки каждой фазы;
• активная мощность PF (кВт) общая, для прибора, учитывающего мощность в одном направлении (на потребление), этот символ обозначается Р;
• активная мощность РВ (кВт), протекающая в обратном направлении (на отпуск);
• пофазная активная мощность: Р1, Р2, Р3 (кВт);
• uАВ, uВС, uСА – углы, образованные векторными направлениями напряжений.

Информация, содержащаяся в третьей и четвертой группе, предназначена не для пользователей счетчиков, а скорее для специалистов, работающих с установкой, занимающихся устранением неисправностей и программированием электросчетчиков Энергомера СЕ 301.

Возможные ошибки

Во время работы прибора на жидкокристаллическом экране могут появляться сообщения об ошибках, свидетельствующие о различных сбоях:

1. Err 01 – снизилось питающее напряжение. Необходимо проконтролировать, правильно ли подсоединен прибор, и измерить сетевое напряжение. Если напряжение в норме, а подсоединение корректное, надо вызвать специалистов для направления устройства в ремонт;
2. Err 20 – ошибка в измерительном модуле. Снять и подать вновь питающее напряжение. В случаях, когда ошибка не устраняется, электросчетчик подлежит ремонту;
3. Err 21 – возможно неправильно выставлено время и дата на встроенных часах. Снять и подать питающее напряжение и попробовать выставить текущую дату и время. Если происходит повтор ошибки, направить прибор в ремонт.

Пользователь может корректировать текущее время посредством кнопки «ПРСМ». Общий диапазон регулирования – 30 секунд в ту или другую сторону один раз в 24 часа. При однократном нажатии кнопки появляется символ «о» около значка t. Последующее нажатие «ПРСМ» обнуляет секунды, если они не превышали 29. Если показание больше, то устанавливается число 59.

Важно! При отказах в работе жидкокристаллического дисплея информация сохраняется в памяти прибора 10 лет. Считать ее возможно, подключившись через интерфейс.

Подключение компьютера к интерфейсу электросчетчика

Развернутая информация для специалистов об установке, настройке, способах подключения и программирования счетчика Энергомера СЕ 301 содержится в пользовательской инструкции.

Что такое дстп счетчика

3.9.1 Конструкция счетчика 3.9.1.1 Конструкция счетчика соответствует требованиям ГОСТ Р 52320-2005 и конструкторской документации предприятия-изготовителя. Счетчик выполнен в пластмассовом корпусе. Внешний вид счетчика представлен на рисунках 3.2 (в корпусе S7) и 3.3 (в корпусе R5). Корпус счетчика в целом состоит из верхней и нижней сопрягаемых по периметру частей, прозрачного окна и съемной крышки зажимов.

3.9.1.2 На лицевой панели счетчика расположены: жидкокристаллический индикатор (ЖКИ); световой индикатор количества активной энергии; элементы оптического порта; кнопка «ДСТП» — пломбируемая; кнопка «КАДР»; панель с надписями, согласно настоящего РЭ.

3.9.1.3 Для того чтобы получить доступ к кнопке «ДСТП» (разрешение программирования) необходимо удалить пломбу энергоснабжающей организации, установившей счётчик и провернуть кнопку против часовой стрелки на 180 градусов до достижения риски кнопки нижнего положения.

3.9.1.4 Зажимы для подсоединения счетчика к сети, к интерфейсной линии, к импульсному выходу закрываются пластмассовой крышкой зажимов.

3.9.1.5 Изображение зажимной платы и нумерация контактов для счетчика в корпусе S7 приведены на рисунке 3.4, для счетчика в корпусе R5 на рисунке 3.5.

Рисунок 3.2 — Внешний вид счетчика СЕ 102М S7. (1 – крышка; 2 – винт пломбировочный; 3 – кнопка «ДСТП»; 4 – кнопка «КАДР»; 5 – крышка зажимов).

Рисунок 3.3 — Внешний вид счетчика СЕ 102М R5 (1 – крышка; 2 – винт пломбировочный; 3 – кнопка «ДСТП»; 4 – кнопка «КАДР»; 5 , 6– крышка зажимов; 7 – фиксатор).

Рисунок 3.4 — Нумерация контактов счетчика СЕ 102М S7

Рисунок 3.5 — Нумерация контактов счетчика СЕ 102М R5

3.9.2 Принцип работы Принцип работы счетчика поясняется структурной схемой, приведенной на рисунке 3.6.

Рисунок 3.6 — Структурная схема счетчика

3.9.2.1 Плата счетчика Ток в фазном проводе счетчика измеряется при помощи шунта, а напряжение при помощи резистивного делителя. Преобразования величин выполняются с помощью аналогоцифрового преобразователя (АЦП) встроенного в микроконтроллер (МК), который осуществляет преобразование мгновенных значений входных аналоговых сигналов в цифровой код и передачу его в МК. МК производит расчет среднеквадратичных значений токов и напряжения, активной мощности и энергии, а также коэффициента мощности и частоты основной гармоники напряжения сети. МК осуществляет связь между всеми периферийными устройствами схемы.

Основные электронные элементы счетчика:

— резистивные делители напряжения;

— энергонезависимая память (ЕЕПРОМ);

— модуль интерфейса (МИ) (или оптический порт или EIA485 или M-Bus);

— жидкокристаллический индикатор (ЖКИ);

— элементы модуля питания (МП);

— световой индикатор (СИ);

— литиевый элемент (ЛЭ).

— датчик вскрытия крышки зажимов (ДВКЗ).

3.9.2.2 Модуль питания. Модуль питания счетчика преобразует напряжение переменного тока сети, в постоянное напряжение необходимое для питания всех узлов и модулей счетчика.

3.9.2.3 Измерительный датчик напряжения. Для согласования фазного напряжения с уровнем входного сигнала АЦП используется резистивный делитель на металлопленочных резисторах с минимальным температурным коэффициентом.

3.9.2.4 Измерительный датчик тока. Для преобразования фазного тока в напряжение используется шунт.

3.9.2.5 Преобразование и вычисление сигналов. Микроконтроллер (МК) имеет встроенный АЦП, который осуществляет измерение мгновенных значений величин, пропорциональных фазному напряжению и току в фазном проводе, параллельно по двум каналам и преобразовывает их в цифровой код.

МК по выборкам мгновенных значений напряжения и токов производит вычисление средних за 1 секунды значений активной энергии и мощности, среднеквадратичного напряжения, среднеквадратичного тока, коэффициента мощности и частоты сети.

На основе вычисленной энергий МК выдает сигналы об энергопотреблении на импульсный выход, который может быть подключен к системе АИИС КУЭ.

Для работы МК при отсутствии питания используется литиевый элемент напряжением 3 В.

3.9.2.6 Энергонезависимая память (ЕЕПРОМ). Сохранность результатов многотарифных накоплений обеспечивается хранением данных в энергонезависимой памяти (ЕЕПРОМ).

3.9.2.7 Модуль интерфейса. В зависимости от исполнения, счетчик обеспечивает обмен информацией по ГОСТ Р МЭК 61107-2001 с внешними устройствами по одному из интерфейсов: оптический порт, интерфейс EIA485, интерфейс M-Bus. Оптический порт (ОП) сконструирован в соответствии с ГОСТ Р МЭК 61107-2001. ОП предназначен для локальной связи со счетчиком через оптическую головку, подключенную к последовательному порту ПЭВМ.

3.9.2.8 Импульсный выход. В счетчике имеется электрический импульсный выход (ТМ), реализованный на транзисторе с «открытым» коллектором и предназначен для коммутации напряжения постоянного тока. Номинальное напряжение питания (10 2) В, максимально допустимое 24 В. Величина коммутируемого номинального тока равна (10 1) мА, максимально допустимая 30 мА. Этот выход используется в качестве основного передающего выходного устройства с параметрами по ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.

Импульсный выход гальванически изолирован от остальных цепей на пробивное среднеквадратичное напряжение 4 кВ.

3.9.2.9 Жидкокристаллический индикатор. ЖКИ используется для отображения измеренных и накопленных данных, вспомогательных параметров и сообщений.

3.9.2.10 Датчик вскрытия крышки зажимов. Датчик вскрытия крышки зажимов (ДВКЗ) предназначен для обнаружения несанкционированного доступа к зажимной плате счетчика.

3.9.2.11 Световой индикатор. В счетчике имеется световой индикатор (СИ), работающий с частотой основного передающего устройства. Световой индикатор может быть использован для поверки счетчика.

Прграммирование счетчика Энергомера СЕ 301 , Прграммирование счетчика Энергомера СЕ 301

vitall

Просмотр профиля

Группа: Пользователи
Сообщений: 37
Регистрация: 1.9.2012
Пользователь №: 28266

yuoras

Просмотр профиля

Группа: Модераторы
Сообщений: 1980
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

vitall

Просмотр профиля

Группа: Пользователи
Сообщений: 37
Регистрация: 1.9.2012
Пользователь №: 28266

yuoras

Просмотр профиля

Группа: Модераторы
Сообщений: 1980
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

vitall

Просмотр профиля

Группа: Пользователи
Сообщений: 37
Регистрация: 1.9.2012
Пользователь №: 28266

мне не помогло. что еще может быть?

yuoras

Просмотр профиля

Группа: Модераторы
Сообщений: 1980
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

yuoras

Просмотр профиля

Группа: Модераторы
Сообщений: 1980
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

yuoras

Просмотр профиля

Группа: Модераторы
Сообщений: 1980
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

Скачиваем инструкцию к ПО AdminTools и ищем, при каких условиях появляется NAK.
Так же ,обращаем внимание на Сообщение №4

Как правильно снять показания с двухтарифного электросчетчика

При учете потребления электрической энергии все более популярными становятся многотарифные приборы учета – счетчики, которые постепенно заменяю привычные старые устройств.

Появление таких механизмов для учета неслучайное. Энергетические компании стремятся равномерно распределить нагрузку на используемое оборудование и электросети. Чтобы заинтересовать потребителей снизить дневные нормы электропотребления, и увеличить их в период ночи, на ночной период снизили оплату за потребленную электроэнергию на 50%.

Так появились дифференцированные по суточному времени тарифы. Дневной период потребления считается от семи часов утра и до одиннадцати вечера. Все остальное время считается ночным тарифом.

Принцип учета

Вести учет по нормам день/ночь помогает многотарифный прибор.

Суть работы этого прибора состоит в том, что он ведет учет потребляемой электроэнергии не одним показателем, а несколькими.

В этом случае присутствует четкое распределение по оплате.

Это такие виды:

• оплата в час пик (это утренние часы с 7 до 10, и вечерние часы с 17 до 21 часа);
• оплата в период полу-пик;
• и самая низкая стоимость отличает ночной тариф.

Многотарифные механизмы в отечественных домах и квартирах стали устанавливать совсем недавно. Но специалисты в один голос заверяют, что эти механизмы очень полезные.

Многие люди не хотят ставить такой вид учета, потому, что уверены в высокой сложности процесса снятия показаний и расчета суммы оплаты за потребляемую электроэнергию. Но, все обстоит не так сложно, как кажется.

Для подсчетов необходимо подготовить:

Возможно, Вас заинтересует статья о двухтарифных электросчетчиках Меркурий.

Статью о том, как правильно опломбировать счетчик электроэнергии, читайте здесь.

Порядок действий

Чтобы снять показания с многотарифного прибора учета, нужно:

1. Прежде всего, определите количество тарифов на установленном приборе учета. Их может быть два или три. В первых числах месяца необходимо списать показания, которые зафиксированы на учетном устройстве. На трехтарифном варианте эти данные обозначены: Т1, Т2, Т3.На двухтарифном электросчетчике эти сведения указаны: Т1 и Т2 соответственно. Полностью весь показатель записывать не стоит, можно записать те цифры, которые идут до запятой и одну после нее. К примеру, если на табло высвечивается 564, 233, то вписывать нужно – 564,2.
2. Чтобы снять показатели необходимо нажать кнопку «Ввод». На табло попеременно осветятся нужные комбинации Т1, Т2, Т3 или Т1 и Т2 с двухтарифного вида. Кнопка нажимается один раз, и прибор автоматически будет высвечивать данные с перерывом в 30 секунд.
3. После этого, необходимо определить тарифы оплаты за потребляемую энергию. Если в доме установлена газовая плита и учет ведет двухтарифный прибор, то показания Т1 (дневные) оплачивают по стоимости 3,80 р., а данные Т2 (ночные) считают по 0,95 р.Если в доме стоит газовая плита и учет ведется трехтарифный прибор, то первые две стоимости остаются прежние, а данные Т3 считают по 3,20 р.

При установленной в доме электрической плите тарифы немного меняются. Показатели Т1 при двухтарифном и трехтарифном устройстве считают 2,66 р., Т2 – 0,67 р. А час полу-пик (Т3) рассчитывают по норме 2,24 р.

Выгода в этой ситуации очень заметная. Эти приборы – это реальная возможность сэкономить собственные средства.

Возможно, Вам пригодится статья о поверке счетчиков электроэнергии.

Статью об установке электросчетчика в частном доме читайте здесь.

Смотрите видео, в котором подробно показано, как снять показания счетчика электроэнергии день-ночь:

Поделиться в соц. сетях:

Любой источник энергии для обеспечения комфортных условий в квартирах и частных домах требует грамотного расхода. Для этого устанавливают всевозможные элекиросчетчики, чтобы оплата услуг энергоснабжения была разумной и в рамках предполагаемого бюджета. Многие люди, установив современные счетчики электроэнергии, столкнулись с трудностями при взятии показаний. В этой статье мы поговорим о том, что собой представляет двухтарифный счетчик электроэнергии, как снять показания правильно с такого прибора.

Что такое счетчик и зачем он нужен?

Какие счетчики света установить? Каскад 1 мт как снять показания? Электрический счетчик – это устройство, которое ведет учет потребляемой в помещении энергии. Так как стоимость электричества с каждым годом возрастает, то такой прибор, а тем более современного образца, очень востребованный, и по закону должен быть установлен в каждом доме.

Преимущества современных счетчиков

Двух тарифные счетчики как смотреть и считать показания? Поменяв старый счетчик на новый, многие люди начинают жаловаться на неудобство его использования и непонятность, сбивая своими жалобами намерения своих соседей сэкономить. Такая реакция первичная. После детального изучения механизма, понимаешь как он работает и выясняются все плюсы прибора, которые выливаются в существенную экономию семейного бюджета.

Современные модели однозначно лучше старых, ведь:

• Счетчики современного образца способны записывать дневной и ночной тариф потребления электричества.
• Помимо основных показателей, они отображают время и дату.
• Приборы способны запомнить показания электроэнергии месячной давности.
• Некоторые модели могут в автоматическом режиме передавать в электроснабжающую организацию показания.

Принцип учета многотарифных приборов

Многотарифные счетчики ведут учет потребления электроэнергии по нескольким показателям, ведь в зависимости от времени использования стоимость электрики разная:

• Стоимость в час пик (Т1). Это утренние часы с 7 до 10 и вечерние часы с 17 до 21. В это время, как правило, многие собираются на работу или учебу и возвращаются домой, поэтому задействуются большое количество электроприборов.
• Оплата в период полу-пик (Т3). Такой тариф действует в двух временных отрезках: с 10 утра и до 17 вечера и с 21 до 23 вечера.
• Самой низкой стоимостью отличается ночной тариф (Т2): с 23 часов до 7 утра.

Важно! Показатели по всем трем периодам способен фиксировать трехтарифный счетчик.

Двухтарифный счетчик

Данный прибор позволяет вести учет потребления электроэнергии по двум тарифам:

• Отдельно за день (Т1) – с 7 утра до 11 вечера.
• Отдельно за ночь (Т2) – с 23 часов и до 7 утра.

Использование разных тарифов на это время позволяет снизить нагрузку на сеть в пиковое время. Для этого на ночное время устанавливается льготный тариф, поэтому наиболее выгодно пользоваться электроприборами именно в данное время суток.

Важно! Если вы имеете возможность осуществлять часть домашних дел ночью или рано утром, а большую часть дня вы пребываете на работе, то использование двухтарифного счетчика существенно сократит расходы по оплате за электроэнергию.

Двухтарифный счетчик электроэнергии — как снимать показания?

Очень важно правильно фиксировать данные с прибора, иначе — его приобретение себя не оправдает. Чтобы снять показания счетчика, вам понадобиться листок и ручка. Итак, приступим непосредственно к самому важному.

Порядок действий:

1. В первых числах месяца необходимо зафиксировать показания Т1 и Т2. Чтобы их снять, нужно нажать кнопку «Ввод», после чего на табло попеременно высветятся нужные комбинации.

Важно! Кнопка нажимается один раз, данные по очереди с интервалом в 30 секунд покажутся на экране.

1. Запишите на листке бумаги полученные данные.

Важно! Полностью весь показатель записывать не нужно. Можно зафиксировать только те цифры, которые идут до запятой и одну после нее. К примеру, если на дисплее высветилось число 654,321, то записать нужно 654,3.

1. Если вам необходимо просмотреть данные потребления электроэнергии за предыдущий месяц, то нажмите кнопку «Ввод» и удерживайте ее на протяжении 2 секунд. На табло попеременно появятся показатели Т1 и Т2 предыдущего месяца.

Расчет расхода электроэнергии

Если у вас уже был однотарифный счетчик, то с основами процесса вы уже знакомы. Алгоритм действий при двухтарифном приборе будет практически таким же.

Порядок действий:

1. Из данных за текущий период показателя Т1 вычитаются показания этого же параметра за предыдущий месяц. Полученный результат будет равен расходу киловатт за месяц в дневное время.
2. Умножьте полученное число на цену одного киловатта по дневному тарифу.
3. Аналогичным образом рассчитайте расход киловатт по данным Т2.
4. Умножьте полученное число на стоимость одного киловатта по ночному тарифу.
5. Сложите стоимость дневного расхода и ночного – это и будет сумма платежа за электроэнергию за месяц.

Важно! Все данные нужно вписать в квитанцию в соответствующие графы. Детально проверьте все цифры, ведь в случае ошибки, организация, которая обеспечивает ваше жилье электричеством, может осуществить расчет согласно средним показаниям и общепринятому тарифу.

Способы передачи показаний

Передать показания в соответствующую организацию можно несколькими способами:

• Отнести данные в организацию самостоятельно.
• Передать через интернет. Можно заполнить указанные поля в личном кабинете на официальном сайте обслуживающей компании.

Важно! Есть двухтарифные счетчики, которые могут передавать показатели в нужную инстанцию самостоятельно. В таком случае писать и высчитывать вам ничего не нужно — для вас все осуществится в автоматическом режиме.

Что нужно обязательно знать?

• Планируя снимать показания с двухтарифного счетчика, воспользуйтесь листом и карандашом, ведь большой ряд цифр вы вряд ли удержите в памяти, а малейшая ошибка приведет к неверным расчетам.
• Регулярно проверяйте прибор учета расхода электроэнергии на наличие физических повреждений.

Важно! Если вы нашли дефекты в виде сорванной пломбы, стертых цифр или неисправного корпуса, сразу же обратитесь в коммунальную службу. Воздержитесь от снятия показаний до консультации мастера.

• При установке устройства вы должны получить паспорт с указанной датой проверки механизма. Работник РЭС при монтаже прибора должен объяснить, как обслуживать двухтарифный счетчик электроэнергии, как снимать показания правильно.
• Не стоит пытаться обмануть технику. Современные технологии обязательно вскроют обман, а за проступок нарушитель будет наказан штрафом.

Важно! За повреждение механизма счетчика по вине владельца квартиры полагается административное наказание.

Появление современных двух и трёх тарифных электронных приборов учёта неслучайно.

Возрастающие в часы пик нагрузки, негативно отражаются на электросетях, и энергокомпании заинтересованы в более равномерном распределении потребляемой мощности в течение всех суток.

Потребители же стремятся экономить, поэтому система оплаты со скидкой в определённые часы как нельзя кстати.

Если Вы уже приобрели такой прибор или только задумываетесь о покупке, нужно разобраться, как он работает и как снимать показания с двухтарифного электросчетчика.

Принцип учета

Двухтарифный план предполагает деление суток на отрезки «День» и «Ночь»:

1. Дневной период 7:00 – 23:00 (в некоторых местах до 22:00).
2. Ночной период 23:00 – 7:00.

Если сравнивать стоимость киловатта с однотарифным планом, то ночью он будет стоить существенно меньше, но учитывать нужно и то, что дневной кВт стоит дороже.

Разница между одноставочным тарифом и дневным двухтарифным – это первое, на что нужно обратить внимание, решая, переходить на него или нет.

В одних регионах разница составляет несколько копеек, и практически не ощущается.

В других 25 – 55 копеек и может быть невыгодна большинству потребителей.

Переход на дифференцированный учет энергии выгоден тем, кто много работает и днём не бывает дома, и в тех случаях, когда в квартире есть мощное энергоёмкое оборудование, включение которого можно запланировать на ночные часы.

Это могут быть обогреватели и электрические котлы отопления, бойлеры, посудомоечные и стиральные машинки и другие программируемые приборы.

Существуют также планы, которые учитывают пиковое время потребления энергии. Это несколько утренних часов, когда начинают работать большинство предприятий (7:00 – 10:00), и вечерние часы, когда люди возвращаются домой и включают бытовые приборы (17:00 – 21:00).

• Ночной тариф такой же, как в двухтарифном варианте.
• Дневной пиковый стоит максимально дорого.
• Дневной полупиковый стоит столько же, сколько при однотарифном плане.

Счётчики выпускаются запрограммированными на режимы. О том, какие именно это планы, можно прочитать в инструкции. Там будет указано, сколько режимов, и в какие часы. А также, меняется ли система оплаты в выходные дни (в некоторых планах, в субботу и воскресенье, льготное время начинается уже с 15:00).

Также определенное количество дней в год (обычно 16 – 21), можно произвольно задать, как «красные», праздничные, в которые будет действовать льготный тариф. Немаловажно для таких приборов, чтобы на них правильно были выставлены дата и время.

В любом случае чтобы действительно экономить на электроэнергии таким способом, потребуется планирование. Есть положительный опыт, когда в благоустроенных домах устанавливался объёмный бойлер для воды, который нагревался ночью по минимальному тарифу. В течение дня эта вода расходовалась, а центральное горячее водоснабжение не задействовалось, что позволяло экономить.

Вычислив ежемесячную выгоду, и разделив на неё стоимость оборудования, можно узнать срок окупаемости прибора.

Выбор периода и фиксация периода

При помощи кнопки «выбор» можно осуществить программирование вручную.

Первое её нажатие включит подсветку, а дальнейшие нажатия изменят содержимое разрядов (речь идёт о работе счётчика в режиме редактирования, а не просмотра).

Перевести прибор в режим корректировки можно, дважды нажав кнопку «ДСТП».

Первый ряд – это дата и время. При мигании первого числа (часов), при помощи кнопки «Выбор», нужное время. Затем ещё раз «ДСТП» – мигать будут минуты, установить их кнопкой «Выбор». Также и секунды, дата, день недели.

Если настройка даты и времени производилась через компьютер, при помощи программы Admin Tools, фиксация даты производится кнопками «ДСТП» и «записать» (заводской пароль по умолчанию 777777). В завершение ещё раз нажимается кнопка «ДСТП» – и отсчёт времени начинается.

Вход в систему под именем User, открывает доступ ко многим данным и настройкам. «Пользователь» может поменять время раз в сутки не более чем на 4 минуты. Для полного доступа к настройкам нужно войти под именем Admin.

Программируемый прибор учета

Кстати, в современных счётчиках есть банки с информацией. Один из них хранит общий расход с начала работы прибора, в другом можно посмотреть показания за последние 11 месяцев.

Как снять показания с двухтарифного счетчика электроэнергии

В приборах учёта запрограммированы следующие обозначения:

• Т1 – дневного тарифа;
• Т2 – ночного;
• Total – общее показание за весь период.

Современные приборы не обязательно будут работать на два тарифа.

Они могут также быть запрограммированы и на один тариф. В этом случае потребитель смотрит показания под индексом «Total», вычитает из этого показателя предыдущий оплаченный расход и получает количество кВт, которые нужно оплатить в этом месяце.

Узнать, по какому тарифу в данный момент идёт расход, можно по галочке над этими надписями. Зачисление происходит на тот период, который отмечен стабильно горящей галочкой (другая в это время мигает).

Для снятия показаний, нажимается кнопка «Ввод» (каждое последующее нажатие, будет менять показания Т1, Т2, Т3 и т. д.). Нужно просто переписать цифры поочерёдно для дня и для ночи.

Расчет расхода электроэнергии

Многотарифные счётчики выдают отдельные показания за месяц по каждому тарифу. Считать расход нужно тоже отдельно.

1. Нажимается кнопка «Ввод». Выводятся на экран показания с пометкой Т1.
2. Показания переписываются в блокнот.
3. Из квитанции за прошлый месяц выписывается предыдущее оплаченное показание.
4. Из текущего показания вычитается предыдущее.
5. Получившуюся разницу умножают на тариф «день».
6. Вновь нажимается кнопка ввода, на ЖК выводятся данные Т2.
7. Переписываются показания в блокнот.
8. В квитанции находятся предыдущие показания.
9. Из текущих вычитаются предыдущие.
10. Получившийся показатель умножается на ночной тариф.
11. Дневной и ночной результаты складываются и оплачиваются потребителем.

Заключение

Итак, чтобы понять, нужен ли вам двухтарифный план, предварительно постарайтесь как можно точнее подсчитать, сколько кВт вы тратите в какие часы дня, какую технику сможете использовать ночью.

Затем узнайте тарифы в вашем регионе и рассчитайте приблизительный расход. Поинтересуйтесь, во сколько вам обойдётся счётчик и его установка. Разделив стоимость счётчика на месячную выгоду, вы узнаете срок его окупаемости.

Что такое дстп счетчика

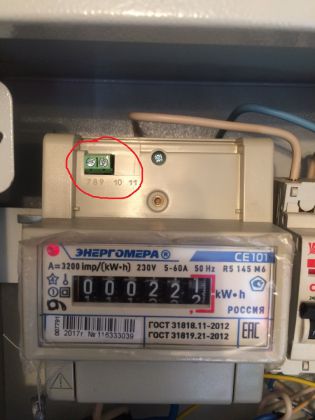

Счетчик Энергомера СЕ 101 наряду с Меркурий 201 чаще всего используются для учета электроэнергии в быту. Так сказать флагманы среди счетчиков, только жаль что по количеству, а не по качеству. Гарантия на счетчик Энергомера СЕ 101 больше, чем у Меркурия и составляет 5 лет. Цена счетчика Энергомера СЕ 101 примерно 600-800 рублей.

Счетчик Энергомера СЕ 101 имеет три вида исполнения: под отверстия крепежа от индукционных счетчиков СЕ101-S10, просто крепеж на стенку щитка CE101-S6 и монтажа на дин-рейку СЕ101 R5, который мы подробно и рассмотрим в этой статье.

Счетчик Энергомера СЕ 101 R5

Этот счетчик применяется для учета электроэнергии в квартирах и частных домах. В однофазной электросети на 230 В и рассчитан на максимальной ток 60 А.

Счетчик Энергомера СЕ 101 внесен в Госреестр средств измерений РФ и его можно на законных основаниях применять для учета электроэнергии.

Имеет сравнительно небольшие размеры и занимает 5 модулей на дин-рейке в электрощите .

В стандартную комплектацию входят счетчик, руководство эксплуатации и формуляр на счетчик Энергомера СЕ 101. Чек на покупку счетчика сохраняйте обязательно, именно по нему в случае неисправности счетчика сможете сдать обратно в магазин по гарантии.

У счетчика Энергомера СЕ 101 нет паспорта, а только формуляр, в котором указаны сведения о счетчике. Проверяйте, чтобы совпадал серийный номер в формуляре и на панели счетчика, также указана дата поверки счетчика, на которую также следует обратить внимание, чтобы вам не впарили счетчик более двухлетней давности, иначе придется его перед установкой заново поверять.

В руководстве эсплуатации счетчика СЕ 101 указываются типы исполнения (монтажа) счетчика, параметры, схемы подключения счетчика в зависимости от исполнения.

Но схему подключения счетчика, именно того, который вы устанавливаете, всегда можно увидеть на клеммной крышке счетчика

Руководство по эксплуатации счетчика Энергомера СЕ 101 можно скачать здесь .

В части комплектации мне больше понравился счетчик Меркурий 201 , у которого есть переходная пластина под крепеж вместо индукционных счетчиков, т.е. они более универсальные и при необходимости Меркурий можно установить, как на дин-рейку, так и на пластину.

Но надо отдать должное и Энергомере, они стали недавно тоже выпускать универсальные счетчики, с монтажом, как на дин-рейку, так и на место индукционных СЕ 101 R5.1 , но правда цена более высокая.

Класс точности счетчика Энергомера СЕ 101 равняется 1. Напоминаю, что это максимальная погрешность счетчика, выраженная в процентах, т.е. погрешность Энергомеры СЕ 101 в пределах от -1% до +1%, что соответствует требованиям законодательства РФ в части учета электроэнергии.

При наличии напряжения на клеммах счетчика, загорается красный индикатор, сигнализируя о том, что счетчик под напряжением.

Счетный механизм счетчика Энергомера СЕ 101 имеет 6 барабанов с цифрами, правый крайний барабан – это десятые доли кВт*час, поэтому при снятии показаний счетчика их учитывать не нужно.

От подделки и от вскрытия корпуса счетчика защищает голограмма.

Пломба на винте корпуса счетчика, также указывает на целостность корпуса счетчика, и что более важное – на ней указан срок поверки счетчика. У нашего счетчика – это III квартал 2014г.

На этом пожалуй закончу обзор счетчика Энергомера СЕ 101.

Спасибо за внимание.

104 комментария на «Счетчик Энергомера СЕ 101»

Почему счетчики более 2-х летней давности нужно поверять? Межповерочный интервал у них 16 лет ведь.

Раньше не мог ответить, был в отпуске.

Согласно ПУЭ п. 1.5.13.

……На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках с давностью не более 2 лет.

На сколько я понял, ПУЭ на физлиц не распространяется. Или врут люди на форумах?

Не распространяются, но это не означает, что нужно делать без каких-либо правил.

Вопрос в том – сколько световых импульсов должно быть между щелчками у счетчика СЕ 101 с характеристикой 3200 имп. и где документально это должно быть указано?

Количество импульсов за 1 час указано в формуляре на счетчик п.2.2.6 или непосредственно на панели самого счетчика, в моей статье – это 3200 имп /кВт*ч.

Количество световых импульсов любого счетчика зависит от нагрузки, которая подключена к электросчетчику. Т.е. вы считаете кол-во импульсов, а затем вычисляете количество кВт*ч .

Например, вы насчитали 100 импульсов – это означает, что потребили элеткроэнергии 100/3200=0,03 кВт*ч

Если брать «щелчок счетчика» за целую единицу на его барабане, которая в свою очередь равна 1 кВт*ч, то должно быть ровно 3200 импульсов.

Здравствуйте, на счетчике нет индикации и не изменяются показания, но свет есть. Значит он не исправен?

Алексей, добрый день. Он у вас с ЖКИ (дисплеем)? Скорее всего так и есть, счетчик не исправен.

Здравствуйте. Он без ЖКИ дисплея(CE 101). Придётся менять. Спасибо.

А что значит «свет есть»? Наличие электричества в доме?

Счётчик сняли,завтра заменят.

Алексей, а сейчас без электричества сидите? Каков у вас в городе порядок замены счетчика?

Работаю электриком, Энергомеры после 2-3х лет часто останавливаются. Ставим сейчас Меркурии.

Не знаю что брать, все какое-то гуано выпускают. Меркурий сдох сразу после окончания гарантии и у других дохнет так же.

На НЕВУ сейчас 7 лет гарантии дают.

На счетчике имеется маркировка А=1600 имп\кв*ч, но «щелчок» происходит через каждые 8 импульсов! Значит, счетчик завышает показания в 2 раза.

Получается так, показания счетчик завышает.

И что делать в таком случае?

На большинстве электронных счётчиков с механическим отсчётным устройством щелчок бывает через 8 либо 16 импульсов светодиода при передаточных числах 1600 и 3200 импульсов соответственно. То есть шаговый двигатель в обоих случаях у них отсчитывает на 1 кВтч 200 щелчков. Счётчик исправен.

А какая защита от хищений с помощью магнита ?

Что касается Энергомеры СЕ101, то никакой. Но рано или поздно попадетесь.

Так они же дистанционно передают данные, какой смысл от магнита?

На счетчике имеется маркировка А=3200 имп\кв*ч, но «щелчок» происходит через каждые 16 импульсов! Значит, счетчик завышает показания в 2 раза. Был подобный вопрос,реально правда?

Таких вопросов много. И судя по их количеству, скорее всего 16 импульсов это 1/2 от 1 деления десятых. Ну не может так много бракованных счетчиков быть у Меркурия.

На счетчике энергомера се 101 имеется маркировка А=3200 имп\кв*ч, но «щелчок» происходит через каждые 16 импульсов! Значит, счетчик завышает показания в 2 раза. Был подобный вопрос,реально правда?

Вероятно щелчок на счетчике – это 0,5 деления, тогда все сходится 16+16=32 испульса

Здравствуйте,подскажите пожалуста схему обмена счетчика(‘энергомера СE-102) по гарантии

был установлен 1V 2011.Кто этим занимается и когда по сроку я могу прентедовать.

Добрый день. На счетчик Энергомера гарантия 5 лет. Обратится надо или к тем кто устанавливал или там где покупали. Но для начала счетчик необходимо заменить, установить новый рабочий и только тогда относить сломанный.

Есть задача – строим дом, свет пока (только подали заявку на ТУ) будем брать у соседей 3 фазы, сделали хорошую навесную линию из провода СИП от соседей, но соседи выдали требование – повесить счетчик (причем настаивают чтобы счетчик был с нулевым пробегом – и подключить в их присутствии), новый поверенный трехфазный счетчик довольно дорог, и мы с мужем купили счетчик Энергомера СЕ-301 R33 145 JAZ – но он с пробегом 6200 кВт*ч, скажите существуют ли вообще инструменты для обнуления пробега? Счетчик имеет перепрошиваемую микропрограмму, которую можно переписать – т.е. перепрошить счетчик. Интерфейс RS485-USB уже купила ��

Не доводилось “сматывать” показания счетчиков, и честно говоря, сомневаюсь, что это возможно, иначе бы сматывали все поголовно при помощи различного рода цифровых интерфейсов и компьютеров.
Да и если соседи не глупые люди, то посмотрят или год выпуска счетчика (указывает на панели) или попросят паспорт (формуляр) на счетчик, ведь если показания на нуле, то оно по сути новый.

Для электронных это штатная процедура. Время и дата сброса логгируются в журнале счетчика. Условия программирования см. ниже.

Энергомеровские обнуляются. Для этого вам надо знать пароль (дефолтный обычно 777777) и перед программированием жмякнуть кнопку «ДСТП» (при установке счетчика должна пломбироваться). В общем в их AdminTools сами все увидите ��

Хотелось бы. Вот это обнуление пошагово. Что это такое Admin Tools. И где это найти. Счётчик СЕ 101. Хочу попросту контролировать расход подключившихся временно соседей. Но они говорят. Давай обнулим. Где эта программа, где эта кнопка которую жмякнуть. Пломбировать Донэнерго не будем. Это же для нас только.

Admin Tools – это программа для параметрирования (программирования) счетчиков Энергомеры. Лежит в свободном доступе на сайте Энергомеры.
Кнопка ДСТП есть у электронных счетчиков, нажимая ее можно менять параметры счетчика (обычно пломбируется).

Но без оптической (считывающей) головки вы к счетчику не подключитесь. Ее цена примерно 3000 руб.

на счетчике написано 3200 импульсов ,по теории должно быть 32 импульса на 1 щелчек , я насчитал 16 импульсов , один и тот же вопрос да? но вот как правильно проверить правильность работы счетчика , мож есть варианты не очень замудреные ?не сидеть же целый час возле счетчика

• Отключить всё, и включить прибор мощность которого известна и достаточно велика (обогреватель, утюг, чайник), включить только его одного в сеть и засечь нужное время. К этому можно добавить еще замер токовыми клещами, чтобы точно определить мощность.
• Подключить последовательно еще один счетчик и сравнить показания;
• Подключить образцовый (эталонный) счетчик.

При повторном подключении сети иногда фаза и ноль непроизвольно меняются местами. Что будет со счетчиком в таком случае?

Сейчас такое редкость, но если предположить теоретически, то счетчик не будет считать, т.к. к токовой катушке счетчика должна подводится фаза, а если «ноль», то тока не будет и счетчик не будет считать.

разницы нет. На “фазе” и на “нуле” ток одинаковый

Здравствуйте.Проблема такая.Заехал в помещение,в котором 5 лет пользовались электричеством,но не платили.Пробил по своим каналам,счётчик не числится в горэлектросетях.По-этому и проверяющих не было за всё это время.Позвали «знакомого» электрика с сетей.Он посчитал долг,потребовал половину,в качестве гонорара,попросил купить новый счётчик и проблему решит.Можно ли смотать имеющийся счётчик до состояния нового,марка его СЕ101 в корпусе S10,самим сходить в сети для того чтоб его опломбировали,пломб,кроме заводских,тоже нет,и послать этого «знакомого» электрика на три весёлых…?Спасибо

Здравствуйте, Леонид.
Вообще по факту – это называется бездоговорное потребление, и штраф за это очень серьезный.

Я конечно, не юрист, но думаю, что старые долги на вас повесить не должны, тем более, что счетчика, то и не было. Если вы только сейчас приобрели это помещение, то думаю имеет смысл обратиться за подключением в местные Горэлектросети, т.е. вы купили помещение без электроэнергии и пришли подключаться. Вам выдадут технические условия на подключение, договор энергоснабжения, правда возьмут плату за новое подключение, но в любом случае она будет меньше, чем штраф.

…Добавлю.Разрешение на поцепление и договор есть.

Они выданы на вас или еще на прежнего владельца?

По письму ЖКХ переустановила электросчетчик класса А, раньше платила зимой 60 Кв, лектом 30. Сейча за полмесяца набежало 50, и это я еще на даче. Что делать? Провера подключения чужих нет.

Елена, не совсем понятно,что такое счетчик класса А. У вас два варианта: старый счетчик не досчитывал электроэнергию или новый счетчик завышает показания.

Если вы уезжаете и оставляете холодильник, то это нормально, у меня встроенный холодильник постеблял 50Кв в месяц, при условие что в квартире ни кто не продавал.

Здравствуйте. Пришло уведомление, позвонила узнать протокол процедуры. В Крымэнерго настаивают на замене счетчика под предлогом того, что якобы поверка обойдется мне дороже. Живу в частном секторе Белогорского р-она. Действительно ли так или опять местная самодеятельность?

Эльвира, добрый вечер. Требование законно, и да, действительно лучше заменить, а не проводить поверку. Если только сделать поверку на месте, не снимая счетчик.

Требование законно, если у вашего счетчика истек срок поверки (МПИ), но вы не привели никаких сведений ( название, дата выпуска).

Прошу прощение за не полностью раскрытый вопрос. Я нашла документ о смене счетчика (правая часть фотографии) от 8.12.2010г. Я нашла, правда в инете, документы на эту марку счетчика (левая часть фотографии) в которых указано 16 лет межповерочный период. На что в Белогорском РЭС мне сказали, что по Российским законам, в силу того, что счетчик у меня Украинский поверку следует проводить через шесть лет. Что поверку на месте в Крыму делать никто не будет. И заверили меня, что придется менять счётчик.

Эльвира, добрый день.

Да, по нашему Госреестру МПИ вашего счетчика заканчивается через 6 лет. Необходимо или поверять или менять.

Здравствуйте! Счетчик Энергомера CE101 S6. Никогда не обращала внимание на его работу, установили 5 лет назад: диоды горят, показания меняются, снимаю их, передаю, нет проблем. А тут, то ли ошиблась и передала показания больше на 100 кВт, то ли сломался счетчик. Пришла квитанция, пошла в подъезд показания снять, а там число, которое я указала в прошлый раз. Первая мысль – сормался и ничего не прибавил за месяц. Диоды горят при этом – один постоянно, воторй мигает. Решила проверить, есть ли изменения в цифрах, прежде чем вызывать электрика и проводить замену. В результате наблюдений замечено, что цифры меняются, но как-то странно (на мой взгляд): прибавляется 2-3 кВт в сутки, только прибавка происходит одномоментно, в период где-то после полуночи и до 6 утра. То есть цифра в последнем окошке в течение дня не шевелится – засекала – стиралку включала, например. Перед сном смотрю – то же самое значение, потом ночью, бац, происходит движуха на 2-3 кВт, и утром в 7 уже новые показания, и далее весь день опять дижения на счетчике нет ни малейшего. Вот и вопрос – это говорит о неисправности счетчика или он так и работает в обычном режиме, а я просто раньше внимания не обращала?? Если есть какие мысли, прошу, напишите, а то маюсь от неизвестности, и очень уж боюсь я этих неисправностей с электричеством.. Если бы движения не было, я бы уже вызвала и заменила, без вопросов. Но движение же есть. К тому же есть большой шанс, что ошиблась с показаниями раньше – в спешке все было, на работе как раз авралы, уставала, приходила поздно и т.п….

Елена, здравствуйте.
Счетчик работает некорректно, он должен постоянно считать киловатт*часы при нагрузке, а не один раз в сутки.

документы на счетчик утеряны где на корпусе дата производства.

Год выпуска счетчика – первые четыре цифры (2014) в штрихкоде.

Здравствуйте.Сколько заводских пломб должно быть на установленном счетчике Энергомера СЕ101 S6 145 M6? Один или два? Заранее,спасибо за ответ!

Добрый день.
Получается, что одна, которая защищает корпус счетчика от вскрытия, и на ней же оттиск с датой поверки.

Здравствуйте. Скажите как быть. Вызвала электрика замерить работу счетчика. Включили чайник 2400 киловат, выключили все. Стали считать мерчание до щелчка. Они были быстрые, считать было практически не возможно, ну кажеться 12-14 что ли. Ни каких щипцов он не подключал, ни какого дополнительного счетчика. Как быть. Как узнать рабочий он или нет. Поставила новый счетчик. Были показания 270 прошел год начал показывать 345. Приборы в квартире те же. Он я так понимаю издевался, больше никак это назвать я не могу. Счетчик 3200.

Здравствуйте, Лилия.
Что значит были показания 270, и начал показывать 345 ? Обычно ежемесячно потребление 270 кВт*ч ,а теперь стало больше и выходит около 345 кВт*ч?

Да. В домоуправлении ничего тольком не поясняют. Говорят то это котел много казовый матает, то может у вас приборов больше работает. То еще что. Знакомая говорит, что это они прибавляют обще-домовое электичество. Но чет я не понимаю почему раньше было 270, а теперь 345, 365, как то было 420. Счетчик новый. Поменяла год назад.

Здесь нельзя ответить что-то утвердительно.Возможно новый счетчик завышает показания, но скорее всего “старый” счетчик занижал. Новый счетчик проходит поверку/проверку на заводе и считать должен верно.
Проверить можно, только подключив последовательно еще один счетчик, ну или на 1 час, какую-либо точно известную мощность в 1-2 кВт.

Все мне понятно. На один час включить прибор мощностью 1-2 киловата. Я просто не пойму зачем они приходят, издеваются, считают мерцания на счетчике, они что все не в себе. Зачем такая проверка счетчика. Поветуйте какой лучше счетчик купить для квартиры. Я живу в Калининграде. Счетчик у меня фирмы ТДМ ЕЛЕКТРИК Марс 1,0 11 P-4-5 (60) M. Так я почему старый поменяла, там вообще показания были 365, 345, 360, 420, потом резко 270, хотя работала одно и тоже. Сейчас практически приборов стало даже меньше, показанаия на новом счетчике при покупке были 270, 245, 260, потом через пол года, год опять 360, 365. На приборе написано 3200. Мне все равно подключать 1-2 киловата на час. И что потом. Куда смотреть, что должно дать мне это. Какой я должна получить итог. Спасибо большое.

Они считают кол-во импульсов (мерцаний), т.к. по ним тоже можно определить потребление электроэнергии, правда в бытовых условиях это сделать непросто.
Включает нагрузку на 1 час и смотрите, действительно счетчик считает правильно или нет.
По потребление ответить сложно, даже уменьшение “светового дня” увеличивает расход электроэнергии, возможно Вы стали больше готовить, разогревать еду, пить чай и т.д.
Калининград город немаленький, возможно есть организации, у которых есть эталонные счетчики для проверки погрешностей действующих счетчиков.

Поставил в гараж, приходу горит 2 индикатора красным, включаю потребитель, правый ” А” начинает мигать по мере потребления энергии, цыфры двигаются, левый горит постоянно! Приходит электрик и говорит,нужно менять на новый, он поломан!! Я говорю, что на даче работает так же, он ни в какую, только менять ! Что делать ?

Зашёл на форум,почитал про эти 2 индикатора, там пишут,что после обесточивания через 10-20 мин загорается индикатор”А”! Я у себя отключил,у меня загорелся через 11, звоню електрику,говорит будем проверять нагрузкой,а , и не против, я ж не вор!

Здравствуйте! Какой срок службы у счётчика энергомера се101, и через сколько его нужно менять? Год выпуска на нём стоит 2009.

Срок службы счетчика не ограничен. А вот поверять счетчик нужно каждые 16 лет.

Здравствуйте. Собираемся в гаражах на каждый ряд поставить отдельный счётчик. Технически фазу с каждого ряда на каждый счётчик в щитовой разделить возможно , но ноль на два ряда идёт общий. Если фаза генератор и нагрузка будут подключены как положено а ноль на все счётчики будет общий с одной колодки, будут ли счётчики коорректно считать нагрузку, и обязательно подключать ноль генератор и нагрузка, ведь там как я понимаю общая колодка? То есть можно ли на однофазный счётчик подключить фазу генератор, фазу нагрузку и ноль генератор?

Добрый день, Сергей.
Ноль счетчику нужен только, чтобы получить напряжение 220-380 В, по нему нагрузка (ток) не течет.
Подключать, как вы написали можно.Счетчик считать будет верно.

Здравствуйте. Подскажите пожалуйста, что это за винты под верхней крышкой. Не могу найти информацию. За ранее спасибо.

Здравствуйте, Максим.
Это импульсные выходы для удаленного учета электроэнергии.

…очень не надёжный счётчик-дебильная схема питания счётчика через балластный конденсатор-эти конденсаторы низкого качества.В моём счётчике также этот конденсатор сдох.Конденсатор заменён-счетчик сойдёт для сада чтобы контролировать приписки счетов от правления.А кто не может отремонтировать-счётчик на помойку и снова платить за покупку-замену и т.п

Здравствуйте. У меня счётчик “Энергомера – 101 СЕ” стоит 3 недели и показывает 00146! У меня же не завод дома находиться ) получается он не исправен?

Добрый день! Почему? Вполне нормальное потребление за 3 недели 146 кВт*ч.

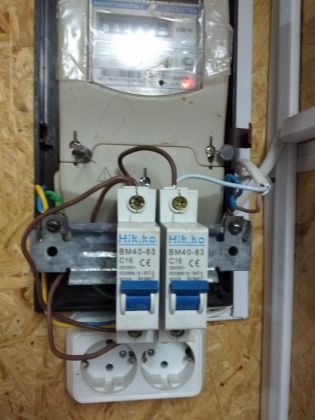

Здравствуйте! Это правильное подключение?

Добрый вечер!
Подключение (схема) возможно и верное, но исполнение думаю сами понимаете, какое.

Поставила новый счётчик и ушла на два дня. Работал только холодильник. Накрутилось 8 кВт. Это что правильно? Если я сварю мясо пару раз, то и пенсии не хватит рассчитаться за эл.энергию.! Что делать?

Так счетчик может корректно считает.

Здравствуйте, у меня счетчик уже старый “СЭА 11М” еще 1 год до конца эксплуатации, но вот какое дело, при понижении напряжения в сети примерно до 200в, он крутит мало или вовсе перестает крутить, если подключаю нагрузку обогреватель, напряжение садится до 195- 186в Обратился к электрикам электросети, они что то у себя сделали, и напряжение стало 223в, за прошлый месяц намотало 204квт, а при понижении напряжения, счетчик встает. Энергосбыт же настаивает на замене прибора учета, как мне поступить?

Здравствуйте.
Нужно фото счетчика, на лицевой панели обычно указаны все необходимые данные.

Добрый день. Счетчик CE 101 S6 145 M6. При включенной нагрузке в квартире правый светодиод (3200imp kwh) нормально моргает, а светодиод “Сеть” не горит (последние 7 месяцев). Потребление по счетчику электроэнергии не изменилось и по месяцам соответствует используемой нагрузке (веду постоянный учет с момента установки счетчика). Дамы от электрослужбы настаивают на замене счетчика. У меня сомнение: если киловатты считаются, зачем менять. Кроме сообщения о наличии тока через счетчик что еще умеет светодиод “Сеть”. Спасибо. С уважением, В. Шубин.

Добрый день!
Пусть напишут вам официальную бумагу с причиной замены.

а тут с этим хламом была такая проблема: до этого цифрового хлама стоял дисковый счётчик, и работал очень похвально больше 20ти лет! а упр.компания решила сменить их в 2011 году на эту …. отработала она лишь 7 лет и перестала считывать! счётный механизм у неё китайский! кто меняет счётчики, не берите эту полукитайскую …… с маркой Энергомера, она вас подведёт!

Добрый день! Скажите,в мае 2016 установили счетчики CE101 S6 145 M6 (две пломбы) ,на данный момент счётчик не числится в горэлектросетях. Оплачивали ежемесячно по среднему по квитанциям 830р. На счетчик нет формуляра к сожалению потерян. Как быть теперь и что нам грозит?

Здравствуйте, Татьяна.
Я если честно не понял, вы установили в 2016 году, а его приняли счетчик? С какого момента вы платили “по среднему”? Почему счетчик не числится?

Здравствуйте,купили счётчик однотарифный энергомера се101 r5 145 m 6 .За два дня нагорело 100 кВт,этого не может ведь быть( типовая трёшка), ранее больше 120 кВт не оплачивали .Это брак счётчика?Менять в магазине надо делать экспертизу или обязаны так поменять? Спасибо.

Официальный форум — АО «Энергомера»

Есть счетчик СЕ303, принадлежащий потребителю электроэнергии. Кнопка ДСТП не опломбирована, либо обязательное нажатие на ДСТП для программирования счетчика выключено в настройках. Все пароли у потребителя есть. Естественно, клеммная крышка опломбирована и нарушений в схеме подключения нет.

Энергомера, скажите пожалуйста:
1. Может ли потребитель потреблять электроэнергию без ее учета счетчиком в описанной ситуации? Вопрос именно в настройках — можно ли программированием каких-то настроек счетчика заставить счетчик не считать электроэнергию?
2. Может ли потребитель изменить настройки счетчика, влияющие на учет электроэнергии незаметно, т.е. так, что в дальнейшем факт изменений настроек нельзя будет отследить?
3. Является ли опломбирование кнопки ДСТП обязательным для того чтобы счетчик работал штатно и гарантировано учитывал всю электроэнергию или же пломбирование ДСТП — это дополнительная необязательная защита, применение которой не является обязательным? Если пломбирование ДСТП обязательно, то почему такой кнопки нет скажем на счетчиках СЕ102?
4. Возможна ли нормальная эксплуатация счетчика потребителем с опломбированной кнопкой ДСТП? Т.е. может ли потребитель с опломбированной ДСТП и включенной функцией нажатия на ДСТП при каждом программировании корректировать время счетчика, управлять реле, включать и выключать переход на летнее/зимнее время, менять пределы напряжения, при которых счетчик запишет в журнал факт повышения/понижения напряжения, менять тарифное расписание при его смене? Т.е. осуществлять те действия, чтобы настройки счетчика соответствовали текущим требованиям законодательных нормативных документов.

Хочу получить ответ представителей Энергомеры, возможно те же вопросы впоследствии придется задать письменно.
Спасибо.

Сообщение Концерн «Энергомера» » Вт апр 01, 2014 11:28 am

Сообщение varlok » Вт апр 01, 2014 1:07 pm

Сообщение ПотребительМКД » Вт апр 01, 2014 1:16 pm

И объем э/э не будет учтен даже в каком-нибудь специальном регистре типа Т5?
Странно, ведь коэфф.трансформации=0 никогда невозможен. Зачем нужна возможность указания коэффициента трансформации = 0?

Учитывая Ваш ответ возникли новые вопросы:
а) чем установлен такой запрет?
б) где написано, что «энергоснабжающая организация вправе применять любое сочетание этих уровней», а потребитель не вправе? кто сказал, что только потребитель может обманывать, а энергоснабжающая организация не может? в конце концов им свои потери тоже надо уменьшать, а для этого «впаривать» реально не потребленную э/э потребителям, а в случае когда счетчик стоит не на стороне потребителя, а на стороне ЭСО мошенничество со стороны ЭСО тоже исключать нельзя и в этом случае логично чтобы кнопку и клеммную крышку пломбировал как раз потребитель, т.е. то лицо, которое не имеет контроля за счетчиком.
в) перепрограммирование счетчика лицом, на которое законом возложена эксплуатация счетчика, является несанкционированным доступом?

А между тем действующими в РФ правилами именно на потребителя возложена обязанность по эксплуатации приборов учета, т.е. именно потребитель должен как минимум:
а) менять время, а также включать/выключать переход на летнее/зимнее время при соответствующих изменениях в законодательстве
б) менять тарифное расписание в конце каждого года (более того, обычно в течение 10-14 дней в конце декабря, когда новое тарифное расписание становится известным)
Ни одна ЭСО не делает все это бесплатно, все вымогают деньги.
Как все это делать без паролей или с опломбированной ДСТП?

Позиция Энергомеры до конца не понятна. Вы придумали кнопку ДСТП, написали какую-то ерунду по поводу её пломбирования в руководстве по эксплуатации, но о том как реально этим пользоваться никто не подумал.
Если Вы реально заботитесь о правах потребителя и ЭСО, то лучше бы сделали одну простую вещь — логгирование не только фактов внесения изменений в настройки, но и того что конкретно было изменено (когда и на сколько было изменено время, что на что конкретно было изменено в тарифном расписании). Плюс к этому нужен учет в отдельном регистре энергии без учета коэффициента трансформации. Тогда и кнопка ДСТП не нужна вовсе, т.к. совсем безучетное потребление невозможно, а по журналу всегда можно понять было ли тарифное расписание изменено так, что это привело к неправильному учету.
Микросхемы памяти сейчас стоят копейки, поэтому проблемы c хранением журнала нет.

Сообщение varlok » Ср апр 02, 2014 5:07 am

Сообщение ПотребительМКД » Ср апр 02, 2014 8:41 am

Сообщение varlok » Ср апр 02, 2014 12:59 pm

это называется «определение расхода расчетным способом по расходу за предыдущие расчетные периоды»

Сообщение ПотребительМКД » Ср апр 02, 2014 2:55 pm

это называется «определение расхода расчетным способом по расходу за предыдущие расчетные периоды»

Сообщение ПотребительМКД » Вт апр 08, 2014 3:29 pm

Простите, но я не прошу вносить какие-то изменения. Я просил Вас ответить на четко поставленные вопросы.
В частности я спрашивал «можно ли программированием каких-то настроек счетчика заставить счетчик не считать электроэнергию?». Вы мне ответили что можно установив коэффициент трансформации = 0. varlok сказал «задание кт/кн = 0 заблокировано в ПО Админтулс (пишет, что должны быть больше 1)», т.е. по крайней мере через AdminTools поставить коэффициент трансформации = 0 нельзя.
Я задал уточняющий вопрос «И объем э/э не будет учтен даже в каком-нибудь специальном регистре типа Т5?
Странно, ведь коэфф.трансформации=0 никогда невозможен. Зачем нужна возможность указания коэффициента трансформации = 0?».

Пожалуйста, перепроверьте свою информации насчет возможности задания коэффициента трансформации = 0 и подтвердите это или опровергните. Неужели счетчик допускает коэффициент трансформации = 0.
Это конкретный вопрос, на который можно дать четкий ответит, а не юлить по поводу каких-то там изменений.

Далее, Вы сказали «Энергоснабжающая организация вправе применять любое сочетание этих уровней в соответствии используемыми нормативными документами по учету поставляемой энергии».
Я снова попросил Вам ответить где такое написано, в каком нормативном документе. И почему энергоснабжающая организация может защищаться от потребителя таким путем, а потребитель от энергоснабжающей организации — нет.

Никто от Вас такого и не требует.

Во-первых, 261-ФЗ не обязывает заниматься эксплуатацией приборов учета энергоснабжающие организации, а обязывает их ПРЕДОСТАВЛЯТЬ ТАКИЕ УСЛУГИ. А это совершенно разные вещи. Я могу поставить себе прибор учета сам, сам его запрограммировать, сам менять тарифное расписание, время и т.д., а могу заключить ВОЗМЕЗДНЫЙ договор с энергоснабжающей организации и она это будет делать за меня, но за доп.деньги. Она и раньше могла оказывать такие услуги, просто с принятием 261-ФЗ она не имеет права их не оказывать.

А вот кто должен эксплуатировать прибор учета написано в Постановлении Правительства РФ № 442 ( http://base.consultant.ru/cons/cgi/onli . W;n=158946 ). Вот читайте:
145. Обязанность по обеспечению оснащения энергопринимающих устройств потребителей , объектов по производству электрической энергии (мощности) производителей электрической энергии (мощности) на розничных рынках, объектов электросетевого хозяйства сетевых организаций приборами учета, а также по обеспечению допуска установленных приборов учета в
эксплуатацию возлагается на собственника энергопринимающих устройств , объектов по производству электрической энергии (мощности) и объектов электросетевого хозяйства соответственно.
.
Обязанность по обеспечению эксплуатации установленного и допущенного в эксплуатацию прибора учета , сохранности и целостности прибора учета, а также пломб и (или) знаков визуального контроля, снятию и хранению его показаний, своевременной замене возлагается на собственника такого прибора учета.

Таким образом, обязанность по эксплуатации прибора учета лежит не на энергоснабжающей организации, как Вы говорите, а на собственнике прибора учета, т.е. на потребителе.

Во-вторых, Вы так и не ответили на мой вопрос: «перепрограммирование счетчика лицом, на которое законом возложена эксплуатация счетчика, является несанкционированным доступом?». Тут вариантов только два — да или нет.

Уважаемые специалисты Энергомеры, я жду от Вас конкретных ответов на конкретные вопросы, касающиеся Ваших приборов.
С энергоснабжающей организацией я буду сам разбираться. Мне важно понять можно ли сделать так, чтобы потребление было безучетным, а также как в Вашей логике я должен эксплуатировать прибор (а по закону я обязан его эксплуатировать) не имея доступа (пароля или уст.запрет на программирование без нажатия ДСТП+пломбу на ней).

Неисправности Счетчика Электроэнергии Энергомера

Ответ от Валерий Тимофеев[гуру] «Неполадки в работе часов реального времени». Проверить правильность индикации счетчиком текущих даты и времени. Для сброса индикации ошибки произвести программирование даты или времени. Если ошибка появляется снова, включить и выключить счетчик и запрограммировать дату или время. Если ошибка не исчезает, отправить счетчик в ремонт. Ошибка индицируется циклически.

Счетчик энергомера се 301 представляет собой трехфазное многотарифное устройство, предназначающееся для подсчета электроэнергии. Используется такой электросчетчик в трехфазных сетях переменного тока. Предназначается счетчик марки CE-301 для установки в жилых домах, а также офисных и админ учреждениях.

Ошибка Err 01 у счетчиков Энергомера СЕ 302

Ничего не изменилось, ошибка с экрана не пропала. Причина выхода из строя счетчиков мне не известна, оба ввода на КТПН находятся в раздельной работе и никак не связаны между собой. Каких-либо скачков или посадок по напряжению в сетях замечено не было (из оперативных журналов и регистраторов событий телемеханики).

Ваш счетчик вышел из строя. В нем дефекты в блоке питания, питание цепей счетчика занижено. Неисправный прибор учета нашего производства Вам необходимо отправить почтой в адрес завода-изготовителя по адресу: 357106, Ставропольский край, г. Невинномысск, ул. Гагарина 217, для ЗИП «Энергомера».

Дальше идет указание о перепроверке схемы подключения счетчика и на соответствие его типа к напряжению сети.

Схему никто не трогал и не менял, счетчик по напряжению сети выбран правильно (3х220/400В). Да и отработал он с 2010 года до сегодняшнего дня без каких-либо нареканий.

Доброе утро. Расскажу вкратце ситуацию. КТПН — одновременно на двух вводах на счетчиках СЕ302 S33 543-J 220/380 (В) 5 (А) вместо показаний на дисплее появилась ошибка «Err 01».

По руководству я расшифровал ее как «пониженное напряжение». Напряжение в сети имеет нормально-допустимое значение. Ввода друг от друга полностью независимы и работают в раздельной работе. Скажите пожалуйста, по какой причине появилась эта ошибка?

Счетчики 2011 года выпуска. Спасибо.

Неисправности Счетчика Электроэнергии Энергомера

Читайте на сайте «Россия-Украина»:

• Нужно ли Заверять Договор Купли Продажи Дома у Нотариуса
• Образец Безвозмездного Договора Аренды Авто Директор ООО и ВладЕлец Авто Одно Лицо
• Образец Договора с Гарантирующим Поставщиком по 44 ФЗ
• Если Пассажир Выходя из Машины Повредил Другую Машину
• Перевод на Нижеоплачиваемую Работу Как Дисциплинарное Наказание

В связи с последними изменениями в законодательстве, юридическая информация в данной статьей могла устареть! Наш юрист может бесплатно Вас проконсультировать — напишите вопрос в форме ниже.

Особенности энергомера CE-301

Серия данного прибора представлена в виде двух моделей:

• S31. Прибор, который располагается на щитке.
• R33. Монтаж такой модели осуществляется на ДИН-рейку.

Разница между этими моделями обуславливается в способе монтажа, а также классе точности. Производство электросчетчика ce-301 осуществляется на ЗАО «Электротехнический ».

Электросчетчик ce 301 выполняет учет использованной электроэнергии по 4 тарифам, предоставляя такую информацию:

1. Объем потребляемой электроэнергии по каждому тарифу за 12 месяцев.
2. Построение графика расхода с интервалом в 30 минут за 2 месяца.
3. Объем потребляемой электроэнергии по каждой тарифной сетке на протяжении 1,5 месяцев.

Представленный прибор се 301 принадлежит к категории современных и доступных агрегатов, стоимость которых составляет не более 4000 рублей.

Разновидности

Существуют 2 категории моделей этих приборов. Те, чье название начинается на S, монтируются на щиток, имеющие код R33 – на дин-рейку формата ТН-35.

Структура условного обозначения

CE301 R33 043 JAQZ

Цифровая кодировка 043 означает:

• 0 – класс точности по потребляемой электроэнергии – 0,5S;
• 4 – напряжение эксплуатации – 230 В;
• 3 – номинальное значение основного электротока – 5 А, наибольшее – 10 А.

Латинские литеры в названии модели расшифровываются так:

• J – оптический порт;
• А – интерфейс RS485;
• Q – реле, управляющее сторонним устройством коммутации;
• Z –увеличенный список показателей.

CE301 R33 043 JAZ

Как видно по буквенно-цифровому коду, прибор отличается от предыдущего отсутствием реле, соединяющегося с коммутационным аппаратом.

CE301 R33 145 JAQZ

Цифра 1 вместо 0 здесь означает, что класс точности прибора – 1. Цифра 5 указывает на увеличение максимального тока до 60 А.

CE301 R33 145 JAZ

Электросчетчик класса 1 без встроенного реле управления коммутацией.

CE301 R33 146 JAQZ

У изделий с цифрой 6 максимально возможное для этой линейки предельное значение тока – 100 А. Базовый ток эксплуатации для этой модели, как и для всех остальных, равен 5 А.

CE301 R33 146 JAZ

От предыдущего отличается отсутствием реле.

Эти приборы предназначены для монтажа в щиток. Некоторые варианты рассчитаны на 2 направления учета (об этом свидетельствует литера Y в кодировке названия).

Буквы в кодах разных вариантов исполнения для этой и предыдущей групп имеют те же значения, что и для R33-вариантов. Используемые цифры немного отличаются: присутствуют модели, рассчитанные на номинал напряжения 57,7 В (цифра 0 вместо 4), классу точности 0,5S соответствует цифра 5, а 1 – 7.

Как правильно эксплуатировать энергомер

Вся информация с энергомера ce 301 выводится на электронном дисплее. В основе прибора заложен 8-разрядный электронный счетный механизм. Для прочтения информации на приборе, необходимо производить переключение вручную или автоматически.

К ряду преимуществ энергомера ce301 относятся:

1. Электронная пломба.
2. Извещение, если происходит превышение лимита.
3. Высокая степень защиты от несанкционированного доступа к прибору.
4. Световая индикация, которая указывает на работоспособность устройства.
5. Невысокое значение потребления электричества прибором.
6. Наличие функции программирования.
7. Устойчивость к разным видам воздействий.

Инструкция к прибору гласит о том, что его можно запрограммировать на следующие характеристики:

1. Отображение даты и времени.
2. Автоматическая смена времени.
3. Тарификация по 36 графикам.
4. Суточный тариф на 12 планов.
5. Лимиты по перерасходу и при максимальной перегрузке.
6. Ручная коррекция времени.
7. Сохранение параметров при отсутствии электричества на протяжении 16 лет.
8. Калибровка в автоматическом режиме.

Если возникает ошибка или сбой, то прибор се 301 выводит код на дисплей. В зависимости от кода ошибки, она может быть устранена пользователем.

Возможные ошибки

Иногда прибор может выдавать ошибку функционирования (на дисплее обозначается как Err или Error с определенным кодом). Расшифровку кодов ошибок и мероприятия по их устранению пользователь найдет в инструкции.

В целом приборы данной группы отличаются неприхотливостью к внешним условиям и подходят для установки как в квартирах и жилых домах, так и в офисах и административных помещениях. Наличие нескольких тарифов и гибкость настроек устройства позволят оптимизировать учет.

Особенности установки и подключения

Для установки счетчика учета электрической энергии ce 301, необходимо чтобы электрик имел группу допуска до 1000 Вольт. Перед тем, как будет выполнен монтаж прибора, нужно прочесть руководство по установке. В зависимости от модификации, счетчик ce 301 может иметь следующие размеры:

• Для r33: 72,5х143х151,5.
• Для s31: 210,5х175х71,5.

Функционирование устройства, как свидетельствует инструкция, возможно в пределах таких температур, как -40 +60 градусов Цельсия.

Что представляет собой прибор

Конструкция устройства соответствует требованиям и ГОСТам. Выполнен энергомер в пластиковом корпусе, и в зависимости от модификации, предназначается для установки на ДИН-рейку или в щитке.

Счетчик ce 301 состоит их верхней и нижней частей, окна и съемной крышки. На лицевой части агрегата имеются:

• Индикатор в виде дисплея.
• Световой индикатор учета активной энергии.
• Оптический приемопередатчик IrDa.
• Элементы оптического порта.
• Литиевая батарейка.
• Кнопка «ДСТП».
• Кнопки «КАДР» и «ПРСМ».

Чтобы иметь возможность доступа к кнопке «ДСТП», понадобится снять пломбу и открыть дополнительную крышку. Снимать пломбу имеет право только работник энергоснабжающей организации.

Зажимы, посредством которых осуществляется подключение прибора к сети, закрываются пластиковой крышкой. В конструкции прибора заложены следующие основные элементы управления:

• Измерительные трансформаторы тока – 3 шт.
• Модуль измерения.
• Модуль питания.

Сообщения об ошибках

Ошибка выводится на дисплей устройства, поэтому пользователю достаточно считать ее, после чего уточнить в инструкции ее характер возникновения. Рассмотрим некоторые варианты ошибок, и что они означают:

• 01 – низкое значение питающего напряжения.
• 03 – Неправильно введен пароль для доступа. По умолчанию пароль представляет собой шесть семерок.
• 04 – Сбой интерфейса. При обмене данными посредством порта связи, возникла ошибка. Если проблема повторяется вновь, то нужно убедиться в работоспособности счетчика и подключаемого прибора.
• 05 – сбой протокола, возникающий вследствие синтаксически неправильного сообщения, полученного через порт связи.
• 07 – отсутствие полученного сообщения в промежутке отведенного времени.
• 08 – отсутствие режима готовности канала связи.
• 09 – предельное введение значений неправильного пароля.
• 12 – параметр отсутствует в списке устройства.
• 14 – не нажата кнопка «ДСТП». Отсутствие доступа к памяти прибора.
• 19 – запрет калибровки.
• 21 – проблемы функционирования часов.
• 31 – неправильное исполнение прибора.

Если на приборе обнаруживается любое значение сбоя, то необходимо об этом сообщить в энергообслуживающую организацию. Пользователи не имеют доступа к приборам, поэтому в случае возникновения проблем, следует позвонить в соответствующие органы. Пользователь имеет право управлять прибором, смотреть значения на дисплее, а также программировать некоторые задания. Чтобы освоиться с управлением энергомера CE-301, нужно прочесть инструкцию по эксплуатации. В ней имеется вся информация об эксплуатации, управлении и подключении агрегата.

4.4.16 Сообщения, индицируемые на ЖКИ

На ЖКИ индицируются сообщения о состоянии счетчика, об ошибках обмена через интерфейс и оптический порт связи и об ошибках, обнаруженных в работе счетчика.

Сообщения об ошибках, обнаруженных в работе счетчика, индицируются периодически после каждого просматриваемого параметра. Индикация о таких ошибках прекращается после исчезновения ошибки или после действий, описанных в описании ошибки.

Остальные ошибки индицируются однократно после наступления соответствующего события.

4.4.16.1 Сообщения о состоянии счетчика

«OFF » – «выключение счетчика» означает, что со всех входных цепей напряжения счетчика снято напряжение и счетчик переходит в режим сохранения и выключения;

«EnAbL» – «разрешение программирования» означает, что счетчик находится в режиме разрешения программирования по аппаратной блокировке.

«dISAb» – «запрет программирования» означает, что счетчик находится в режиме запрета программирования по аппаратной блокировке.

4.4.16.2 Сообщения об ошибках обмена через интерфейс и оптический порт связи

«Err 03″ −»Неверный пароль» означает, что при программировании был введен пароль, не совпадающий с внутренним паролем счетчика. Введите верный пароль (для второй или третьей попыток).

«Err 04″ −»Сбой обмена по интерфейсу» означает, что при обмене через порт связи, была ошибка паритета или ошибка контрольной суммы, произошел сбой из-за неправильного соединения, неисправности интерфейсной части счетчика или подключенного к нему устройства. Если при повторных попытках сообщение повторяется, необходимо убедиться в работоспособности счетчика и подключаемого к нему устройства, правильности соединения этих устройств и работоспособности применяемой программы связи.

«Err 05″ −»Ошибка протокола» появляется, если сообщение, полученное счетчиком через порт связи, синтаксически неправильно. Если при повторных попытках сообщение повторяется, необходимо убедиться в работоспособности счетчика и подключаемого к нему устройства, правильности соединения этих устройств и работоспособности применяемой программы связи.

«Err 07″ −»Тайм-аут при приеме сообщения» означает, что в отведенное протоколом время не было получено необходимое сообщение. Если при повторных попытках сообщение повторяется, необходимо убедиться в работоспособности счетчика и подключаемого к нему устройства, правильности соединения этих устройств и работоспособности применяемой программы связи.

«Err 08″ −»Тайм-аут при передаче сообщения» означает, что в отведенное протоколом время не установился режим готовности канала связи. Если при повторных попытках сообщение повторяется, необходимо убедиться в работоспособности счетчика и наличии необходимых условий для связи при обмене по каналу IrDA.

«Err 09″ −»Исчерпан лимит ошибок ввода неверного пароля» означает, что при программировании было более 3-х попыток ввода неверного пароля в течение текущих суток. Дождитесь следующих суток и введите правильный пароль.

«Err 10″ −»Недопустимое число параметров в массиве» означает, что количество одноименных параметров превышает допустимое значение и параметр, в ответ на которого было выведено это сообщение, игнорируется.

«Err 12″ −»Неподдерживаемый параметр» означает, что параметр отсутствует в списке параметров счетчика. Использовать параметры, допустимые для данного счетчика (см. приложение Г).

«Err 14» – «Запрет программирования» означает, что не нажата кнопка «ДСТП», не введен пароль или нет параметра в списке программирования пользователя. Необходимо снять пломбу с кнопки «ДСТП», пере

вести счётчик в режим программирования и/или ввести пароль. Для пользователя, при необходимости, ввести параметр в список программирования.

«Err15» – «Недопустимое чтение» означает, что не введен пароль или нет параметра в списке для чтения при парольном чтении пользователем. Необходимо ввести пароль или, при необходимости, ввести параметр в список пользователя, или отменить парольное чтение.

«Err 16″ −»Калибровка запрещена» означает, что произведена попытка записи технологического (метрологического) параметра без права доступа. Необходимо вскрыть счетчик (при наличии соответствующих прав) и установить технологическую перемычку.

«Err 17″ −»Недопустимое значение параметра» уточнить диапазон допустимых значений параметра и ввести правильное значение.

«Err 18» − «Отсутствует запрошенное значение параметра». Уточнить аргументы выбора запрашиваемых значений параметра и ввести правильные значения.

«Err 22» − «Ответ на запрос превышает размер выходного буфера или размер буфера установлен равным нулю». Проверить заданный размер выходного буфера или откорректировать запрос.

Особенности энергомера CE-301

Серия данного прибора представлена в виде двух моделей:

• S31. Прибор, который располагается на щитке.
• R33. Монтаж такой модели осуществляется на ДИН-рейку.

Разница между этими моделями обуславливается в способе монтажа, а также классе точности. Производство электросчетчика ce-301 осуществляется на ЗАО «Электротехнический ».

Электросчетчик ce 301 выполняет учет использованной электроэнергии по 4 тарифам, предоставляя такую информацию:

1. Объем потребляемой электроэнергии по каждому тарифу за 12 месяцев.
2. Построение графика расхода с интервалом в 30 минут за 2 месяца.
3. Объем потребляемой электроэнергии по каждой тарифной сетке на протяжении 1,5 месяцев.

Представленный прибор се 301 принадлежит к категории современных и доступных агрегатов, стоимость которых составляет не более 4000 рублей.

Снятие показаний

Чтобы снять показания прибора ce 301, необходимо перейти в режим TOTAL. Именно в этом режиме будет отображена информация по расходу энергии по всем тарифным сеткам. Дальнейшее управление выполняется путем нажатия на одну кнопку. На дисплее значки указывают на расход электричества:

• T01 – дневной тариф.
• T02 – ночной тариф.
• T03 – третья зона.
• T04 – четвертая зона.

Чтобы показания снять правильно за прошлый месяц, требуется просмотреть кодировку TOTAL и T01-T04. Чтобы рассчитать сумму для оплаты за энергию, необходимо записывать только целые числа. Для снятия показаний по однотарифной системе, необходимо зафиксировать значение Total. Из полученного показания нужно вычесть предыдущий показатель, после чего умножить значение на стоимость 1 кВт. Если надо произвести расчет по двухзонному графику, то нужно зафиксировать значения T01 и T02. Из этих значений выполняется вычитание предыдущих значений, после чего умножается на тариф для дневной и ночной сетки по отдельности. Аналогичным образом подсчитывается счет за электроэнергию.

Как правильно эксплуатировать энергомер

Вся информация с энергомера ce 301 выводится на электронном дисплее. В основе прибора заложен 8-разрядный электронный счетный механизм. Для прочтения информации на приборе, необходимо производить переключение вручную или автоматически.

К ряду преимуществ энергомера ce301 относятся:

1. Электронная пломба.
2. Извещение, если происходит превышение лимита.
3. Высокая степень защиты от несанкционированного доступа к прибору.
4. Световая индикация, которая указывает на работоспособность устройства.
5. Невысокое значение потребления электричества прибором.
6. Наличие функции программирования.
7. Устойчивость к разным видам воздействий.

Инструкция к прибору гласит о том, что его можно запрограммировать на следующие характеристики:

1. Отображение даты и времени.
2. Автоматическая смена времени.
3. Тарификация по 36 графикам.
4. Суточный тариф на 12 планов.
5. Лимиты по перерасходу и при максимальной перегрузке.
6. Ручная коррекция времени.
7. Сохранение параметров при отсутствии электричества на протяжении 16 лет.
8. Калибровка в автоматическом режиме.

Если возникает ошибка или сбой, то прибор се 301 выводит код на дисплей. В зависимости от кода ошибки, она может быть устранена пользователем.

Особенности установки и подключения

Для установки счетчика учета электрической энергии ce 301, необходимо чтобы электрик имел группу допуска до 1000 Вольт. Перед тем, как будет выполнен монтаж прибора, нужно прочесть руководство по установке. В зависимости от модификации, счетчик ce 301 может иметь следующие размеры:

• Для r33: 72,5х143х151,5.
• Для s31: 210,5х175х71,5.

Функционирование устройства, как свидетельствует инструкция, возможно в пределах таких температур, как -40 +60 градусов Цельсия.

Что представляет собой прибор

Конструкция устройства соответствует требованиям и ГОСТам. Выполнен энергомер в пластиковом корпусе, и в зависимости от модификации, предназначается для установки на ДИН-рейку или в щитке.

Счетчик ce 301 состоит их верхней и нижней частей, окна и съемной крышки. На лицевой части агрегата имеются:

• Индикатор в виде дисплея.
• Световой индикатор учета активной энергии.
• Оптический приемопередатчик IrDa.
• Элементы оптического порта.
• Литиевая батарейка.
• Кнопка «ДСТП».
• Кнопки «КАДР» и «ПРСМ».

Чтобы иметь возможность доступа к кнопке «ДСТП», понадобится снять пломбу и открыть дополнительную крышку. Снимать пломбу имеет право только работник энергоснабжающей организации.

Зажимы, посредством которых осуществляется подключение прибора к сети, закрываются пластиковой крышкой. В конструкции прибора заложены следующие основные элементы управления:

Похожие публикации:

1. 25 м в секунду сколько километров в час
2. Lk studio aqua 2 клавиши ip54 как подключить
3. Как подключить люстру к двухклавишному выключателю
4. Гальванометрический сканер что такое

Прграммирование счетчика Энергомера СЕ 301 , Прграммирование счетчика Энергомера СЕ 301

vitall

Просмотр профиля

18.10.2012, 14:49

Группа: Пользователи
Сообщений: 37
Регистрация: 1.9.2012
Пользователь №: 28266

Всем доброго времени суток! Господа подскажите пожайлуста вошол в счетчик программой AdminTools3.3b и хочу изменить тарифное расписание, но программа выдает ошибку «Ошибка обмена по интерфейсу.(Принят NAK)» что это может быть?

yuoras

Просмотр профиля

19.10.2012, 11:56

Группа: Модераторы
Сообщений: 1984
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

информацию читает?если нет, учим инструкцию!если читает но не записывает,указываем пароль+нажимаем дстп

vitall

Просмотр профиля

19.10.2012, 12:37

Группа: Пользователи
Сообщений: 37
Регистрация: 1.9.2012
Пользователь №: 28266

Информацию о счетчике я считываю, а вот при записи выдает ошибку. Можно поподробней про эту фразу:
указываем пароль+нажимаем дстп
и что такое ДСТП?

yuoras

Просмотр профиля

19.10.2012, 21:11

Группа: Модераторы
Сообщений: 1984
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

Если всё читается, вводите пароль нажимайте ДСТП и всё будет хорошо
ДСТП -Это кнопка которая пломбируется(аппаратная защита от записи) .
Читайте инструкцию, там описывается процесс

vitall

Просмотр профиля

21.10.2012, 15:00

Группа: Пользователи
Сообщений: 37
Регистрация: 1.9.2012
Пользователь №: 28266

Спасибо, все получилось !
4.4.2013, 8:05
Цитата(yuoras @ 19.10.2012, 11:56)
если читает но не записывает,указываем пароль+нажимаем дстп

мне не помогло. что еще может быть?

yuoras

Просмотр профиля

4.4.2013, 9:41

Группа: Модераторы
Сообщений: 1984
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

Не правильный пароль
4.7.2013, 16:12
Не правильный пароль? Так пароль заводской по умолчанию — 777777?

yuoras

Просмотр профиля

4.7.2013, 18:02

Группа: Модераторы
Сообщений: 1984
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

Цитата(Гость_Дмитрий_* @ 4.7.2013, 15:12)
Не правильный пароль? Так пароль заводской по умолчанию — 777777?

А что , заводской пароль на свой ,нельзя поменять?
4.7.2013, 18:37
Цитата(yuoras @ 4.7.2013, 18:02)
А что , заводской пароль на свой ,нельзя поменять?

Так ведь NAK выскакивает при попытке замены.

yuoras

Просмотр профиля

4.7.2013, 19:55

Группа: Модераторы
Сообщений: 1984
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

Цитата(Гость_Дмитрий_* @ 4.7.2013, 17:37)
Так ведь NAK выскакивает при попытке замены.

Скачиваем инструкцию к ПО AdminTools и ищем, при каких условиях появляется NAK.
Так же ,обращаем внимание на Сообщение №4

Сообщение отредактировал yuoras — 4.7.2013, 20:00

5.7.2013, 18:19

Так же ,обращаем внимание на Сообщение №4
Спасибо, оказывается, после нажатия ДСТП, для записи имеется только несколько секунд, что при на хождении счётчика в 50 метрах от компьютера несколько не удобно — приходится работать вдвоём, вооружившись сотовыми телефонами.

yuoras

Просмотр профиля

5.7.2013, 19:40

Группа: Модераторы
Сообщений: 1984
Регистрация: 13.12.2010
Из: Украина
Пользователь №: 20654

Цитата(Гость_Дмитрий_* @ 5.7.2013, 17:19)

Так же ,обращаем внимание на Сообщение №4
Спасибо, оказывается, после нажатия ДСТП, для записи имеется только несколько секунд, что при на хождении счётчика в 50 метрах от компьютера несколько не удобно — приходится работать вдвоём, вооружившись сотовыми телефонами.

Если данная функция создаёт Вам сложность, можете отключить аппаратную защиту и оставить только парольную
