LUMANTEK EZ-SHV + Конвертер SDI в HDMI с дисплеем и масштабирующим устройством Руководство пользователя
Руководство по эксплуатации
Руководство обновлено АВГУСТ. 2020 г.
Авторские права Copyright © 2006 ~ 2020 LUMANTEK Co., Ltd. Все права защищены.
Этот документ содержит информацию, являющуюся собственностью LUMANTEK. КОМПАНИЯ С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ. Информация в этом документе считается точной и надежной; тем не менее, LUMANTEK не несет ответственности за любые ошибки или неточности, которые могут появиться в этом документе, а также за любые нарушения патентов или других прав третьих лиц в результате его использования.
Эта публикация может содержать технические проблемы, неточную информацию или опечатки. Они будут пересмотрены в новой редакции, если таковая будет. Никакая часть данной публикации не может быть воспроизведена, сохранена в системе поиска или передана в любых формах или любыми средствами без предварительного согласия Lumantek.
Торговая марка
HD ENCODULATOR TM, SD ENCODULATOR TM Логотип LUMANTEK, Mega CruiserTM, ORIXTM, X-CruiserTM, DTA-PlusTM, Media BlasterTM являются товарными знаками Lumantek. Co., Ltd. Любые другие товарные знаки, кроме указанных выше в этом документе, принадлежат соответствующей корпорации.
Гарантийный срок
На продукцию Lumantek распространяется ограниченная гарантия сроком на один (1) год. Пожалуйста, свяжитесь с нами ниже, если вам нужна дополнительная информация.
ЛУМАНТЕК ОБСЛУЖИВАНИЕ КЛИЕНТОВ
gs@lumantek.com
TEL: + 82-2-6947-7429
ФАКС: + 82-2-6947-7440
01. эз-ШВ +
(Конвертер SDI в HDMI с дисплеем и масштабатором)
Ez-SHV + от Lumantek — это преобразователь SDI в HDMI с дисплеем и скалером. Ez-SHV + делает больше, чем просто укрытие. Через 2.7-дюймовый TFT-ЖК-дисплей выводится видеовход. На дисплее также отображается глазковая диаграмма для контроля качества видео, разрешение входящего видео и приблизительная длина кабеля относительно качества видео.
- Входы и выходы
Входной сигнал: 1 порт SD / HD / 3G-SDI (BNC 75)
Вывод: 1 разъем SD/HD/3G HDMI (тип A)
1 разъем SD / HD / 3G-SDI (BNC 75)
1 x аналоговый аудио стерео - Поддерживает SD / HD / 3G
- ЖК-дисплей TFT (2.7 дюйма)
- Нажмите переключатель для изменения режима
Диаграмма
02. Интерфейс
Характеристики
02. Интерфейс
Настройки DIP-переключателя
VIDEO OUT: разрешение видеовыхода (положение 1, 2, 3, 4)
– 720x480i@59.94 (DIP-переключатель: 1111)
– 720x576i@50 (DIP-переключатель: 0111)
– 1280x720p@50 (DIP SW: 1011)
– 1280x720p@59.94 (DIP SW: 0011)
– 1280x720p@60 (DIP SW: 1101)
– 1920x1080i@50 (DIP-переключатель: 0101)
– 1920x1080i@59.94 (DIP-переключатель: 1001)
– 1920x1080i@60 (DIP-переключатель: 0001)
– 1920x1080p@23.98 (DIP SW: 1110)
– 1920x1080p@24 (DIP SW: 0110)
– 1920x1080p@25 (DIP SW: 1010)
– 1920x1080p@29.97 (DIP SW: 0010)
– 1920x1080p@30 (DIP SW: 1100)
– 1920x1080p@50 (DIP SW: 0100)
– 1920x1080p@59.94 (DIP SW: 1000)
– 1920x1080p@60 (DIP SW: 0000)
RATIO : Соотношение экрана видеовыхода (Положение 5)
– ПОЛНЫЙ 16:9 (DIP SW: 1)
– Позднее 4:3 или Pillar Box (DIP SW: 0)
BRIGHTNESS : Яркость ЖК-дисплея (Положение 6)
– Темный (DIP SW : 1)
– Яркий (DIP SW: 0)
02. Интерфейс
ЖК-дисплеи
Входное разрешение SDI Входное разрешение * Отображается как «Неизвестно» при отсутствии входа. * Если вход 3G Level-B, будет отображаться 1080P60B.
Выходное разрешение HDMI * Разрешение настраивается с помощью DIP-переключателя
Длина входного кабеля Показывает приблизительную длину кабеля за 3 с.tages (КОРОТКИЙ, СРЕДНИЙ, ДЛИННЫЙ). * Пожалуйста, обратитесь к таблице ниже для справки. * Эталонный кабель — это кабели Belden 1694A.
Входное видео Отображение входного видео SDI * Если вставлен 3G-SDI Level-B, вместо него будут отображаться полосы серого.
Строка уровня входного аудиосигнала показывает шкалу уровня аудиосигнала при плохом качестве входного аудиосигнала.
Глазковая диаграмма входного SDI Отображает толстую глазковую диаграмму при плохом качестве входного видеосигнала.
02. Интерфейс
ЖК-дисплеи
ЖК-дисплей ВКЛ / ВЫКЛ
Выключите дисплей, нажав и удерживая переключатель режима менее 6 секунд.
Включите дисплей, нажав и удерживая переключатель режима менее 6 секунд.
02. Интерфейс
ЖК-дисплеи
Глазковая диаграмма входа SDI или измеритель уровня звука
Включите глазковую диаграмму, удерживая переключатель режима менее 1 секунды.
Включите измеритель уровня звука, нажав переключатель режима менее 1 секунды.
02. Интерфейс
ЖК-дисплеи
Поворот ЖК-монитора (на 0 или 180 градусов)
Поверните на 0 градусов, нажав и удерживая более 6 секунд
Поверните на 180 градусов, нажав и удерживая более 6 секунд
02. Интерфейс
ЖК-дисплеи
ВКЛ / ВЫКЛ зеркальный выход HDMI для выхода HDMI телесуфлера
Сначала ОТКЛЮЧИТЕ ЖК-дисплей.
ВКЛЮЧИТЕ приложение зеркального вывода, нажав и удерживая переключатель режимов более 6 секунд при выключенном ЖК-дисплее.
*Пожалуйста, обратитесь к странице 9 для включения/выключения ЖК-дисплея.
*Поддерживает только разрешения HD
Сначала ОТКЛЮЧИТЕ ЖК-дисплей.
ВЫКЛЮЧИТЕ приложение зеркального вывода, нажав и удерживая переключатель режимов более 6 секунд при выключенном ЖК-дисплее.
*Пожалуйста, обратитесь к странице 9 для включения/выключения ЖК-дисплея.
*Поддерживает только разрешения HD
03. Конфигурация продукта
эз-ШВ +
Адаптер переменного тока и постоянного тока
Технические характеристики адаптера Вход переменного тока: 100–240 В переменного тока, 50/60 Гц Выход постоянного тока: 12 В постоянного тока, 1 А
04. Технические характеристики
Ввод данных
Видеовход SDI: SD/HD/3G-SDI (BNC 75) x1 Форматы видео: – 720x480i@59.94/60 – 720x576i@50 – 1280x720p@50/59.94/60 – 1920x1080i@50/59.94/60 – 1920x1080p@23.94/24 25/29.97/30/1920 – 1080x50p@59.94/60/3 (XNUMXG-SDI Level-B не поддерживается)
Выходные данные
Выход SDI LOOP: SD/HD/3G-SDI (BNC 75) x1 Аудиовыход: стереоразъем x1 Видеовыход HDMI: SD/HD/3G (HDMI Type A) x1 Форматы видео: – 720x480i@59.94 (DIP SW: 1111) – 720x576i@50 (DIP SW: 0111) – 1280x720p@50 (DIP SW: 1011) – 1280x720p@59.94 (DIP SW: 0011) – 1280x720p@60 (DIP SW: 1101) – 1920x1080i@50 (DIP SW: 0101) – 1920x1080i@59.94 (DIP-переключатель: 1001) – 1920x1080i@60 (DIP-переключатель: 0001) – 1920x1080p@23.98 (DIP-переключатель: 1110) – 1920x1080p@24 (DIP-переключатель: 0110) – 1920x1080p@25 (DIP-переключатель: 1010) – 1920x1080p@29.97 (DIP-переключатель: 0010) – 1920x1080p@30 (DIP-переключатель: 1100) – 1920x1080p@50 (DIP-переключатель: 0100) – 1920x1080p@59.94 (DIP-переключатель: 1000) – 1920x1080p@60 (DIP-переключатель: 0000) – XNUMXxXNUMXp@XNUMX (DIP-переключатель: XNUMX) – XNUMXxXNUMXp@XNUMX (DIP-переключатель: XNUMX) – XNUMXxXNUMXp@XNUMX SW: XNUMX)
Соединения Мощность: Вход питания постоянного тока (гнездо постоянного тока) x1 DIP-переключатель: (6-контактный) x1 Разрешение входа/выхода видео, соотношение выходного видеосигнала, яркость ЖК-дисплея РЕЖИМ: (кнопочный переключатель) x1 ЖК-дисплей ВКЛ/ВЫКЛ, выбор меню
Блок с механическими кнопками 2.7-дюймовый ЖК-дисплей TFT: отображение входного видеосигнала, глазковая диаграмма входного сигнала SDI, отображение разрешения входного/выходного видеосигнала, длина входного кабеля, измеритель уровня звука
Потребляемая электрическая мощность : от +5 В до +18 В пост. тока Потребляемая мощность : 3 Вт (макс.) Рабочая температура : 0~45 C
Физический Размеры: 86.3×57.2×26.6 (мм) (включая разъем) Вес: 0.3 кг (0.66 фунта)
ОБСЛУЖИВАНИЕ КЛИЕНТОВ
gs@lumantek.com ТЕЛ (Дир): + 82-2-6947-7429 ФАКС: + 82-2-6947-7440
Документы / Ресурсы
Рекомендации
Как подключить микроскоп через sdi в hdmi

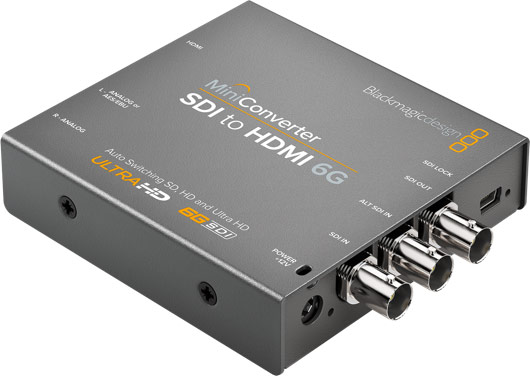

Mini Converter SDI to HDMI 6G
Mini Converter SDI to HDMI 6G lets you convert from SDI to HDMI in SD, HD, and Ultra HD formats while de-embeding audio to HDMI, AES/EBU or balanced analog audio. You also get advanced features such as down conversion for monitoring Ultra HD on HD HDMI monitors as well as built in 3D LUTs plus HDMI instant lock for instant video display when an SDI input is connected!

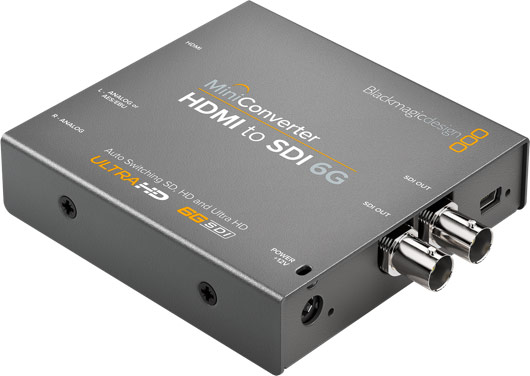

Mini Converter HDMI to SDI 6G
Mini Converter HDMI to SDI 6G includes everything you need to convert from HDMI devices to SDI video in SD, HD and Ultra HD video formats. With independent audio connections you can also embed SDI audio from HDMI, AES/EBU or balanced analog audio inputs. Mini Converter HDMI to SDI 6G is the perfect solution to convert HDMI consumer cameras or computers to broadcast quality SDI!
Analog
Mini Converter SDI to Analog
The perfect way to convert from SD and HD‑SDI to analog component, s‑video or NTSC/PAL composite. Mini Converter SDI to analog supports all SD and HD input formats up to 1080p30 and includes a down converter for when you need to convert from HD to standard definition analog formats such as s‑video and composite. Audio can be de‑embedded to balanced analog or AES/EBU. Mini Converter SDI to Analog is ideal for converting to older analog equipment when you don’t need the extra cost of the 6G‑SDI 4K model.

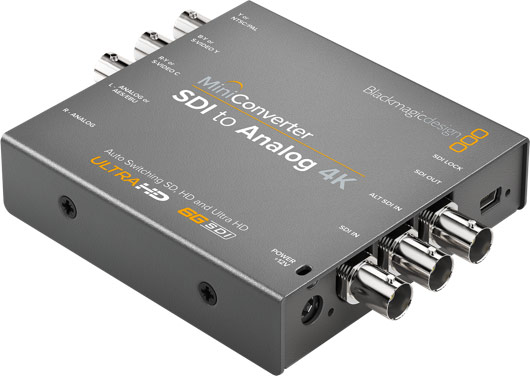

Mini Converter SDI to Analog 4K
Mini Converter SDI to Analog 4K includes everything you need to convert from SD, HD, 3G and 6G‑SDI video to analog in HD/SD component, NTSC and PAL video. The built in down converter means you can even connect Ultra HD sources to component video in SD or HD as well as NTSC and PAL video! Easily connect any analog equipment such as Betacam SP, VHS, and video monitors!

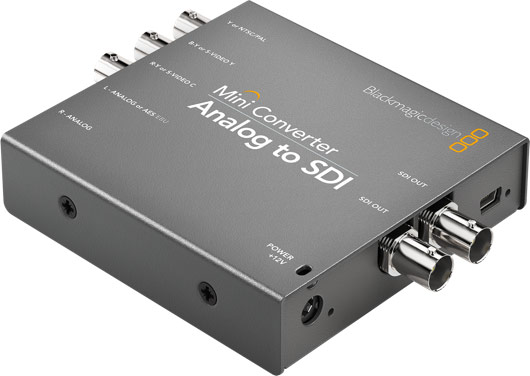

Mini Converter Analog to SDI
The ideal solution for converting analog component, s-video, NTSC/PAL composite to SDI video. Audio can be embedded from balanced analog or AES/EBU inputs. Now you can convert analog devices such as Betacam SP, VHS, set top boxes, gaming consoles and HDV cameras to incredible quality SD/HD-SDI video.
Audio

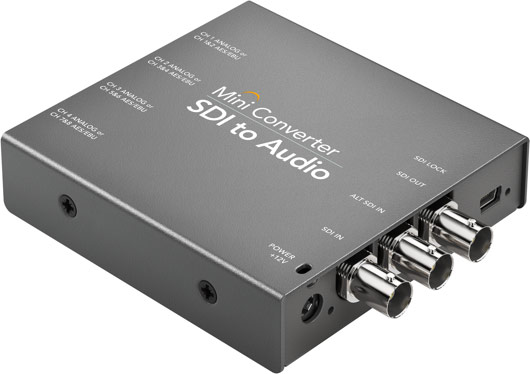

Mini Converter SDI to Audio
The perfect way to de‑embed audio from any SDI source in SD and HD formats up to 1080p60! Audio is output on ¼» connectors for balanced analog and AES/EBU audio output to equipment such as mixers, analog decks, audio monitors and more. Mini Converter SDI to Audio is the ideal SD/HD SDI audio de‑embedder for when you don’t need the cost of the Ultra HD model!
Mini Converter SDI to Audio 4K
Mini Converter SDI to Audio 4K includes everything you need to de‑embed 4 channels of analog audio or 8 channels of AES/EBU digital audio from any SDI video connection. Now you can access the audio in any SDI video connection for output to a massive range of audio equipment such as audio mixers, analog broadcast decks, audio monitors and more!
Mini Converter Audio to SDI
Embed audio into any SDI source in SD and HD formats up to 1080p60! Audio is input as balanced analog or AES/EBU using ¼ inch connectors from equipment such as mixers and analog decks. Mini Converter Audio to SDI is the ideal SD/HD SDI audio embedder for when you don’t need the cost of the Ultra HD model!

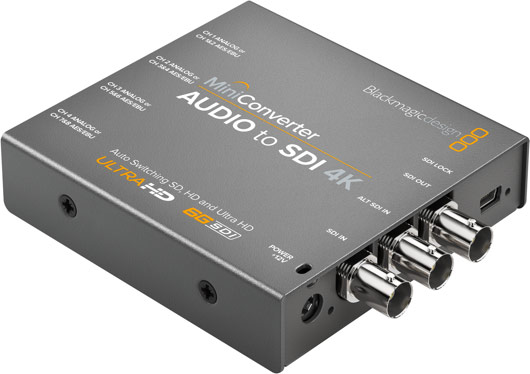

Mini Converter Audio to SDI 4K
Mini Converter Audio to SDI 4K includes everything you need to embed 4 channels of analog audio or 8 channels of AES/EBU digital audio into any SDI video connection. Now you can embed professional audio from devices such as audio mixers and analog decks into SDI video connections for use with SDI routers and decks or to add extra audio channels to video converters!
Optical

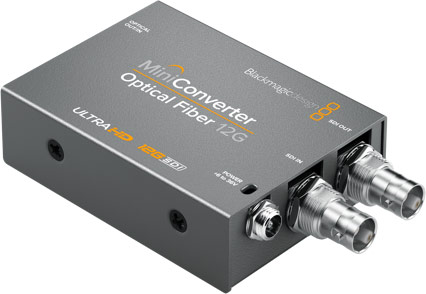

Mini Converter Optical Fiber 12G
