Кабельные линии 0,4 кВ: что это?

Кабельные линии 0,4 кВ являются одной из форм распределительных сетей электроснабжения. Это сеть низкого напряжения, которая включает в себя несколько изолированных проводников, заключенных в кабельную оболочку. Используется напряжение 0,4 кВ для передачи электроэнергии от подстанции до конечных потребителей.

Кабельные линии 0,4 кВ состоят из нескольких типов проводников, которые выполняют разные функции. Внутри кабеля могут присутствовать фазные и нулевые провода, эти провода служат для передачи электроэнергии. Также в кабельной линии присутствуют защитные провода, которые предназначены для обеспечения безопасности электросети.

Как работают кабельные линии 0,4 кВ? Электроэнергия передается по кабельным линиям от подстанции до конечных потребителей. В подстанции происходит трансформация высокого напряжения на более низкое, которое затем передается по кабелям до потребителей. В каждой кабельной линии присутствуют разные стабилизаторы и регулировочные устройства, которые позволяют поддерживать стабильное напряжение в сети.

Кабельные линии 0,4 кВ: основные характеристики

Основные характеристики кабельных линий 0,4 кВ включают:

Характеристика	Описание
Напряжение	Номинальное напряжение кабельных линий 0,4 кВ составляет 400 Вольт. Это напряжение сводит к минимуму риск поражения электрическим током и позволяет использовать их для электроэнергоснабжения домов, офисов и других объектов небольшой мощности.
Сечение кабелей	Кабельные линии 0,4 кВ обычно используют кабели сечением 16-240 мм². Большое сечение проводников значительно увеличивает мощность линии и позволяет передавать больше энергии на расстояния до нескольких километров.
Материал кабелей	Для изготовления кабелей 0,4 кВ часто используют медь или алюминий. Медные кабели обладают высокой электропроводностью, алюминиевые — небольшим весом и низкой стоимостью.
Количество фаз	Кабельные линии 0,4 кВ могут иметь однофазное (для однофазных сетей) или трехфазное (для трехфазных сетей) исполнение.
Защита и безопасность	Кабельные линии 0,4 кВ обычно защищены от механических повреждений и короткого замыкания путем применения защитных гофрированных труб или кабельных каналов. Для предотвращения поражения электрическим током эти линии оборудуются заземляющими проводниками и предохранительными устройствами.

Кабельные линии 0,4 кВ являются надежным и эффективным способом электроснабжения, обеспечивая безопасность и стабильность в энергоснабжении жилых и коммерческих объектов.

Рабочее напряжение и назначение

Рабочее напряжение 0,4 кВ является одним из наиболее распространенных в силовой электротехнике. Оно обеспечивает достаточно высокую эффективность передачи электрической энергии на дальние расстояния без больших потерь. Кабельные линии 0,4 кВ обычно прокладывают под землей или на опорах воздушных линий передачи.

Низкое напряжение позволяет безопасно использовать кабельные линии 0,4 кВ как в селе, так и в городе, на объектах с большой скопленностью людей. Благодаря этому, электрические сети 0,4 кВ являются незаменимыми в повседневной жизни и своевременно обеспечивают электроэнергией все необходимые потребители.

Принцип работы и строение

Принцип работы таких кабельных линий основан на передаче переменного тока через множество изолированных проводников, сложенных параллельно друг другу внутри кабеля. Кабель представляет собой гибкую и прочную конструкцию, состоящую из проводников, изоляции, оболочки и экрана.

Проницаемая изоляция служит для обеспечения безопасности и предотвращения коротких замыканий, а также для минимизации потери энергии во время передачи. Оболочка служит для защиты от внешних факторов, таких как удары, влага и коррозия.

Экран представляет собой слой металла или полимера, который окружает проводники кабеля. Он служит для снижения электрического и магнитного поля и защищает от внешних помех.

Кабельные линии 0,4 кВ могут быть уложены под землей или проложены над землей на опорах. Каждый из проводников соединен с трансформаторами, которые преобразуют высокое напряжение от генератора в низкое напряжение, пригодное для использования потребителями.

Таким образом, кабельные линии 0,4 кВ обеспечивают стабильное электроснабжение и позволяют передавать электричество на дальние расстояния, обеспечивая комфорт и безопасность для жителей.

Кабельная линия 0,4 кВ

С чего начать – тщательно изучаем проектную документацию, обязательно читаем пояснительную записку или общие указания к проекту, изучаем исполнительные схемы, и конечно же спецификацию.

Но вполне возможно, Вам дадут задание и вот в таком виде )))

Перевожу: прокладка кабельной линии 0,4 кВ в гофре 20 м, в лотках 60 м, ну и пару вопросов тому — кто принес мне этот листочек))). Что из этого получилось? Смотрите в прикрепленном файле «Смета на прокладку КЛ АВВГ 4х120».

Итак, ниже мы рассмотрим небольшой проект, электроснабжение 0,4 кВ.

Рис.1. Общие указания

Из общих указаний мы узнаем способ прокладки кабельной линии, в РУ0,4 кВ взамен рубильника устанавливается автомат не более 400 А, в ВРУ-0,4 кВ – автомат не более 315А, ВРУ-0,4 кВ необходимо заземлить.

Рис.2. Однолинейная схема.

Из однолинейной схемы видим общую схему электрооборудования, существующего и вновь устанавливаемого. И нам необходима схема для расчета пусконаладочных работ

Рис.3. План прокладки трассы.

Здесь мы видим подробную информацию по прокладке кабельной линии и план заземления ВРУ-0,4кВ.

— открыто в траншее с покрытием сигнальной лентой;

— в траншее в гофрированной трубе Дн=110 мм;

— методом прокола (ГНБ);

— в металлическом лотке.

В спецификации расписаны все материалы, которые необходимы для выполнения работ, кроме расходных материалов и мелочевки (болты, шурупы, припои, ленты и пр.). Но обратите внимание на Рис.3, таблица п.5 – Опознавательный знак траншеи кабельной – 2 шт., в спецификации этой позиции нет (проектировщики тоже люди и могут ошибаться), поэтому всегда нужно тщательно изучать проектную документацию.

Если Вы уже заметили, очень часто в проекте идет ссылка на типовой проект А5-92. В интернете можно найти данный проект и просмотреть его, там подробно описывается как правильно проложить кабель

Например: Рис.3. Траншея кабельная тип Т-1, ссылка на типовой проект А5-92-13, открываем типовой проект, находим лист с обозначением А5-92-13

Рис.5. Габариты кабельной траншеи.

И здесь мы видим размеры нашей траншеи, длина траншеи по проекту 64 м, считаем:

— рытье траншеи – 18/100*64=11,52м3;

— обратная засыпка – 12/100*64=7,68м3;

— песок или мелко просеянная земля – 6/100*64=3,84м3 (это можно было на считать, так как у нас кол-во указано в табл. п.9, Рис.3 и в спецификации п.20, Рис.4.).

Рис.6. Обозначения на плане трассы.

Рассмотрим на Рис.6 обозначения и какую информацию несут цифры:

— Обозн.1: 3/6/35м – в табл. находим п.3 – Пересечение кабельной линии с автодорогой методом прокола (ГНБ), п.6 – Труба полиэтиленовая ПЭ80SDR13,6-10атм Ø 110х8,1 мм, 35 м, простыми словами: выполняется прокол (ГНБ) трубой ПЭ диаметром 110 мм общей длиной 35 м. Вот как это выглядит в смете:

— Обозн.2: 1/8/9 – в табл. находим п.1 – Траншея кабельная, тип Т-1, п.8 – Лента сигнальная «Осторожно кабель» шириной 150 мм, ЛСЭ-150, п.9 – Песок, простыми словами: кабель прокладывается в траншее на подушке из песка, сверху засыпается песком, прокладывается сигнальная лента. Расценки:

Кстати, по прокладке сигнальной ленты, в базе 2020 года теперь есть прямая расценка — м08-02-143-05 (когда я составляла смету, я еще этого не знала).

Еще небольшой нюанс – при расчете земляных работ, необходимо учитывать приямки под ГНБ, я беру из расчета на 1 прокол: (2х2х2)*2=16м3 ((ширина-длина-глубина)*2 приямка).

Здесь мы рассмотрели небольшой проект, и конечно же его весь в подробностях не рассмотрели (должен же быть полет мыслей и воображения ), будут вопросы, замечания – пишите, обсудим.

Ну, и как и обещала, во вложении будет 3 сметы:

1. Смета по проекту, который мы рассмотрели.

2. Смета на прокладку КЛ АВВГ 4х120.

3. Смета из архива на кабельную линию 0,4 кВ.

Как отличить ВЛ 0,4 кВ от ВЛ 10 кВ

Как отличить ВЛ 0,4 кВ от воздушных линий 10 кВ только на первый взгляд простой вопрос. Если в ответ на него ты приводишь 3-5 внешних признаков, то эта запись для тебя.

Дело в том, что главное отличие одной линии от другой нельзя увидеть. Однако благодаря этой статье ты научишься его понимать.

Это важно, потому что от того с какой линией имеешь дело зависят меры безопасности. И то, что на ВЛ 0,4 кВ проходит, ВЛ 10 кВ не простит.

Что такое воздушная линия (ВЛ)

Для чего нужны линии 0,4 и 10 кВ

По 0,4 кВ электричество от трансформаторной подстанции (ТП) приходит в магазины, школы, детские сады, цеха промышленных предприятий, многоквартирные и частные дома.

От одной ВЛ 0,4 могут быть запитаны как один, так и несколько потребителей. Например, для электроснабжения нескольких десятков частных домов (1-3 улицы) достаточно одной линии 0,4 кВ.

Нормальная протяженность ВЛ 0,4 500, но бывает и 1000, 1500, 2 тысячи метров.

По ВЛ 6-10 кВ электричество идёт от подстанций (ПС) 110/35/6-10 кВ до ТП-ушек. Ответственность линий 6-10 кВ электроснабжение целых предприятий, посёлков, районов города.

Если гаснет «десятка» без света остаются тысячи человек, поэтому приоритет устранения неисправностей у ВЛ 10 кВ выше, чем у линий 0,4.

Протяженность ВЛ 6-10 кВ бывает от нескольких десятков метров до 30-ти километров.

Все ВЛ, а также ТП, подстанции и электроустановки более высоких классов напряжения, это элементы единой энергетической системы. В которой все они взаимосвязаны, и одному без другого никак.

Визуальные отличия ВЛ 0,4 кВ от линий 10 кВ

На всех воздушных линиях используют провода, изоляторы, кронштейны, опоры. Но 10 больше 0,4 кВ, и чтобы сдержать такую силищу все комплектующие этих ВЛ должны обладать повышенными характеристиками.

Это можно разглядеть не вооруженным взглядом:

1. Провод на линиях 10 000 вольт марки АС не менее 50 кв. мм. Для алюминиевого А 70 кв. мм. В отпайки А 50 и АС 35 кв. мм. На воздушных линиях 0,4 стремиться нужно к АС 50 кв. мм. Но по факту встречается от 16-ти кв. мм.
2. Опоры на десятке выше опор ВЛ 0,4 кВ. Это из-за того, что для ВЛ 10 кВ от поверхности земли и пересечений с проезжей частью расстояние должно быть больше, чем с ВЛ 0,4 кВ. Как измеряются габарит и стрела провеса проводов ВЛ почитай на блоге.

При этом на обоих ВЛ могут применяться деревянные, металлические и ж/б опоры.

1. На ВЛ 10 кВ устанавливают изоляторы ШФ-20В и ПС-70Д, на ВЛ 0,4 кВ изоляторы ТФ-20.
2. Воздушные линии 10 кВ с тремя проводами, а на ВЛ 0,4 проводов четыре – это из-за различия в видах заземления нейтрали.

Заземление нейтрали ВЛ 0,4 кВ

Глухозаземлённой называется нейтраль, присоединённая к устройству заземления источника питания (пункт 1.7.5 ПУЭ).

По этому в сети 0,4 кВ при замыкании на землю одной фазы (обрыв провода, вязки) отключается. Однако если неправильно подобран автомат, или плавкая вставка на предохранителе, при КЗ в хвосте линии 0,4 кВ тока для отключения не хватит.

Если ВЛ 0,4 кВ идёт сов. подвесом с уличным освещением, то проводов может быть пять. Когда ул. осв. проложено проводом СИП, то будет 4АСх16 + СИП 4 2х16 кв. мм.

Воздушные линии 0,4 кВ с глухозаземленной нейтралью можно построить и комплектующими для ВЛ 10 кВ, только это будет дороже.

Наверное, ты уже видел, как где-нибудь в селе по фазным проводам отключенной линии 10 кВ идут 3 фазы 0,4 и ниже на опоре установлена траверса с нулевым проводом.

Так бывает при оптимизации сети 10 кВ. Например, раньше там была тракторная бригада с ремонтной мастерской, и на неё гудела ТП 10/0,4 кВ. А теперь фермер переехал в другое место.

Но водонапорную башню без электричества оставить нельзя, ведь она снабжает водой весь посёлок. Поэтому ТП убрали, а провода десятки приспособили под ВЛ 0,4 кВ.

Какая нейтраль в сети 10 кВ

Изолированная – это если нейтраль источника питания не имеет соединения с заземляющим устройством, или всё же соединяется, но через очень большое сопротивление (пункт 1.7.6 ПУЭ).

От замыкания на землю в сети 10 кВ одной из фаз линия не отключится. Более того, за точкой замыкания потребители получают электроэнергию по 2-м оставшимся фазам.

Сразу как на пульт диспетчера поступают сигналы «земля в сети 6-10 кВ» искать повреждение едет дежурная бригада. Про замыкание на землю и поиск причин аварийных отключений на блоге уже есть запись.

Но пока энергетики ищут обрыв провода, он продолжает лежать на земле будучи под напряжением. Поэтому от места замыкания на землю нужно держаться на расстоянии не ближе 8-ми метров.

В населённой местности благодаря двойному креплению проводов высоковольтных линий обрывы сведены к минимуму, а если ещё своевременно обрезать деревья вдоль ВЛ, то надёжность и безопасность электроснабжения потребителей поднимется на небывалую высоту.

Воздушные линии 0,4 и 10 кВ проводами с полиэтиленовой изоляцией

Изоляция проводов СИП является термопластичной и светостабилизированной, что придаёт ей стойкость к воздействиям окружающей среды (например ультрафиолета, озона).

При строительстве и реконструкции воздушных линий 0,4 и 10 кВ применяют СИП (самонесущие изолированные провода) и сопутствующую им арматуру.

Для монтажа основной линии 0,4 кВ СИП 1 и СИП 2, ответвления к потребителям СИП 4, СИП 5. На линиях 6-10 кВ СИП 3 сечением от 70 кв. мм.

Линии 0,4 кВ проводом СИП действительно будут изолированными. Если пройдёшь специальное обучение, то сможешь выполнять самые разные работы (от подключения абонента, до замены опор) под напряжением, без отключения ВЛИ 0,4 кВ.

ВЛ 10 кВ проводом СИП 3 является защищённой (ВЛЗ). При этом защита подразумевается только от окружающей среды. И в работе к ВЛЗ 10 кВ ты должен применять всё те же меры безопасности что и к линиям 10 кВ с голыми проводами.

ВЛИ 10 кВ

Есть изолированные системы и для ВЛ 10 кВ. Внешне они схожи с СИП-2 – жгут косичка с несущей жилой. Только в СИП 2 несущей является нулевая жила, а для ВЛИ 10 кВ это просто трос.

Марка проводов для ВЛИ 10 кВ SAXKA. И по изоляции он ближе к кабелям подвешенным на опорах 10 кВ, чем к проводам. Впервые увидев такое сразу понятно, что это не ВЛ 0,4 кВ.

Как и у провода СИП-2 у кабеля SAXKA есть арматура для промежуточного и анкерного крепления.

В комментариях напиши допустимые расстояния до токоведущих частей и ширину охранной зоны для ВЛ 0,4 и 10 кВ.

Следи за нами в социальных сетях:

Кабельные линии 0 4 кв что это

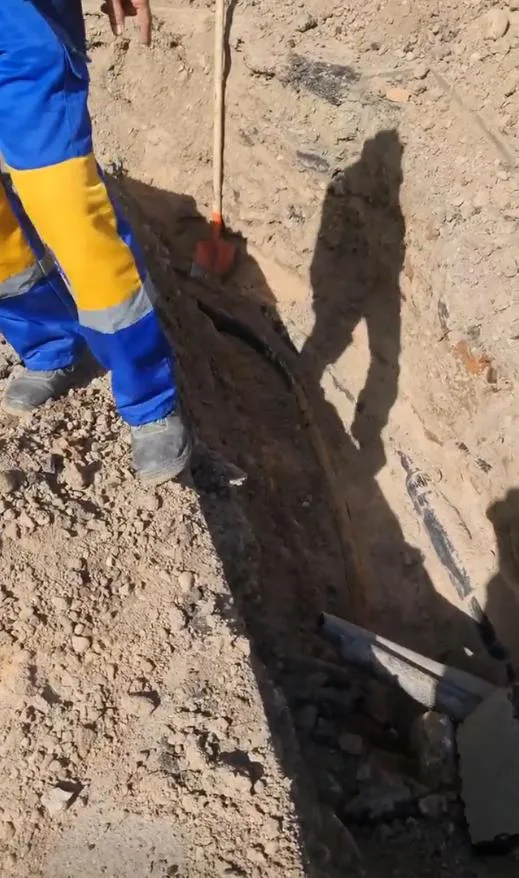

Строительство кабельных линий 0,4 и 10 кВ

Введение в тему

Рассмотрим строительство кабельных линий. Кабельные линии являются важным элементом инфраструктуры энергоснабжения. Они обеспечивают передачу электроэнергии от источников генерации к потребителям. В данной статье мы рассмотрим особенности строительства кабельных линий напряжением 0,4 и 10 кВ, их основные виды, этапы строительства, материалы и оборудование, а также современные технологии.

Основные виды кабельных линий

Кабельные линии могут быть разных видов, в зависимости от напряжения, материалов и конструкции.

Линии 0,4 Кв

Линии 0,4 кВ относятся к категории низковольтных кабельных линий и предназначены для передачи электроэнергии в населенных пунктах и промышленных объектах. Они обеспечивают электроснабжение жилых домов, производственных предприятий, социально-бытовых объектов и других потребителей электроэнергии. Линии 0,4 кВ обычно используются для подключения потребителей к сетям среднего напряжения (6-10 кВ).

Линии 10 кВ

Линии 10 кВ являются кабельными линиями среднего напряжения и используются для передачи электроэнергии на большие расстояния, а также для снабжения промышленных и коммерческих объектов высокой мощности. В отличие от низковольтных линий, средневольтные кабельные линии требуют более сложной конструкции и более качественных материалов.

Этапы строительства кабельных линий

Проектирование

На этапе проектирования определяются требования к кабельной линии, включая напряжение, пропускную способность, трассу, материалы и оборудование. Проектирование должно учитывать все нормативные требования и технические условия для обеспечения надежности и безопасности эксплуатации кабельной линии. Общее представление о проектировании ВЛ 10 кВ

Разработка проектной документации

На основе данных проектирования разрабатывается проектная документация, которая включает в себя все необходимые чертежи, расчеты, спецификации и другие документы, необходимые для получения разрешений на строительство и выполнения работ.

Строительство и монтаж

На этапе строительства осуществляется подготовка строительной площадки, прокладка кабельной трассы, установка опор, монтаж кабельных соединений, муфт и концевых головок, а также монтаж защитных сооружений и оборудования. Все работы должны быть выполнены с соблюдением требований проектной документации и нормативных актов.

Пуско-наладка и ввод в эксплуатацию

После завершения строительства и монтажа проводится пуско-наладка кабельной линии, включая проверку качества монтажных работ, испытания кабелей, муфт и концевых головок, а также настройку защитного оборудования. В случае успешного прохождения пуско-наладочных работ, кабельная линия вводится в эксплуатацию.

Материалы и оборудование

Кабели

Для строительства кабельных линий 0,4 и 10 кВ используются различные типы кабелей, выбор которых зависит от условий эксплуатации, требований к надежности и производительности. Обычно для низковольтных линий применяются силовые кабели с изоляцией из сшитого полиэтилена или ПВХ, а для средневольтных линий – кабели с бумажной или пластмассовой изоляцией и экранированием.

Защитные сооружения

Для обеспечения безопасности эксплуатации и строительство кабельных линий необходимы различные защитные сооружения, такие как кабельные каналы, колодцы, тоннели и опоры. Они позволяют защитить кабели от механических повреждений, атмосферных воздействий и проникновения влаги.

Муфты и концевые головки

Муфты и концевые головки используются для соединения кабелей между собой и подключения к электрооборудованию. Муфты могут быть непрерывного или разъемного типа, а концевые головки – внутреннего или наружного исполнения. Выбор муфт и концевых головок зависит от типа кабеля, условий эксплуатации и требований к надежности.

Современные технологии строительства кабельных линий

Горизонтально направленное бурение

Горизонтально направленное бурение (ГНБ) – это технология строительства кабельных линий без раскопок, путем бурения горизонтальных скважин на заданной глубине. ГНБ позволяет сократить время и затраты на строительство, а также снизить воздействие на окружающую среду и инфраструктуру.

Кабельные колодцы с композитными крышками

Композитные крышки для кабельных колодцев представляют собой альтернативу традиционным железобетонным и металлическим крышкам. Они обладают легкостью, высокой прочностью, долговечностью и устойчивостью к коррозии, что обеспечивает надежную и безопасную эксплуатацию кабельных линий.

Заключение

Строительство кабельных линий 0,4 и 10 кВ является сложным и многоэтапным процессом, включающим проектирование, разработку проектной документации, строительство, монтаж и пуско-наладку. Основные материалы и оборудование для строительства кабельных линий включают кабели, защитные сооружения, муфты и концевые головки. Современные технологии, такие как горизонтально направленное бурение и композитные крышки для кабельных колодцев, позволяют оптимизировать процесс строительства и обеспечивать надежность и безопасность эксплуатации кабельных линий.

Часто задаваемые вопросы

1. Какие основные виды кабельных линий существуют?

Основные виды кабельных линий включают низковольтные линии 0,4 кВ и средневольтные линии 10 кВ, которые используются для передачи электроэнергии на различные расстояния и потребителей.

1. Какие материалы используются для изготовления кабелей?

Для изготовления кабелей используются различные материалы, такие как медь или алюминий для проводников, сшитый полиэтилен, ПВХ, бумага или пластмасса для изоляции и экранирования.

1. Что такое горизонтально направленное бурение и как оно используется в строительстве кабельных линий?

Горизонтально направленное бурение — это технология прокладки строительство кабельных линий без раскопок, путем бурения горизонтальных скважин на заданной глубине. Эта технология позволяет сократить время и затраты на строительство, а также снизить воздействие на окружающую среду и инфраструктуру.

1. Какие защитные сооружения используются при строительстве кабельных линий?

Защитные сооружения для кабельных линий включают кабельные каналы, колодцы, тоннели и опоры, которые обеспечивают защиту кабелей от механических повреждений, атмосферных воздействий и проникновения влаги.

1. Какие требования предъявляются к проектной документации для строительства кабельных линий?

Проектная документация для строительства кабельных линий должна включать все необходимые чертежи, расчеты, спецификации и другие документы, необходимые для получения разрешений на строительство и выполнения работ. К проектной документации предъявляются требования по обеспечению надежности, безопасности и эксплуатации кабельных линий, соблюдению нормативных актов и технических условий.
