4. Связанные таблицы
Базу данных, содержащую большое количество полей и записей, чаще всего представляют в виде нескольких таблиц, которые называют связанными таблицами, а саму базу данных при этом называют реляционной базой данных. Название «реляционная» подчеркивает наличие определенных отношений между полями связанных таблиц.
Связанные таблицы состоят, как правило, из одной базовой и нескольких подчиненных таблиц или нескольких таблиц, между которыми обозначены связи. Базовая таблица и подчиненные таблицы связаны потому, что они хранятся в одной базе данных. Графическая связь между таблицами отражается с помощью схемы данных. Пример схемы данных представлен в табл. 13.2.
Программная связь между таблицами осуществляется с помощь полей с одинаковыми типами данных. Каждая из таблиц – базовая и подчиненная – имеют в своем составе уникальное поле или поле, значения в котором не могут повторяться.
Уникальное поле базовой таблицы называется ключевым полем или первичным ключом. В ключевом поле записи не могут повторяться. Любому значению первичного ключа соответствует единственная запись в таблице.

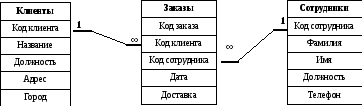

Схема данных в связанных таблицах
Ключевое поле в подчиненной таблице называется внешним ключом. Внешний ключ однозначно связан с первичным ключом, поскольку это столбец таблицы, значения которого полностью соответствуют значениям первичного ключа другой таблицы. Наличие ключевых полей позволяет осуществлять корректный переход от одной таблицы к другой.
Из приведенных определений связанных таблиц и ключей следует несколько правил работы с реляционной базой данных.
- В подчиненную таблицу нельзя добавить запись с несуществующим в базовой таблице ключом.
- В базовой таблице нельзя удалить запись, если не удалены соответствующие записи в подчиненной таблице.
- Изменения ключа базовой таблицы должны сопровождаться изменениями соответствующих записей подчиненной таблицы.
5. Системы управления базами данных, программа Access
- Таблицы– это основные объекты любой базы данных. Таблица хранит структуру базы и все ее данные. Таблицы создаются пользователями для хранения данных.
- Запросы– объекты для извлечения данных и представления их в удобном виде. С помощью запросов пользователь может делать отбор, сортировку и фильтрацию данных. При запросах извлекаются данные из базовой таблицы и создаются новые результирующие или подчиненные таблицы. Пример извлечения данных представлен в табл.13.3
| Комплектующие | |||
| Микропроцессор | Модель | Цена | Поставщик |
| Подчиненная таблица 1 | Подчиненная таблица 2 | ||
| Цена | Поставщики | ||
| Модель | Цена | Поставщик | Модель |
- Формы– это табличные средства, упрощающие процесс ввода данных в базу. Формы облегчают работу с базой данных и позволяют частично автоматизировать процесс ввода.
- Отчеты – это средства вывода данных на печать. Данные выводятся в форме таблицы и могут иметь некоторые оформительские элементы, например, колонтитулы.
- Страницыдоступа данных предназначены для управления доступа к данным, расположенным в базе. Страницы определяют тип данных, которые предоставляются конкретному пользователю.
Лекция 2 Связанные таблицы
Примеры, которые мы привели выше, можно считать простейшими базами данных, но на самом деле это не совсем базы, а только таблицы. Если бы информация хранилась в таких простых структурах, то для работы с ней можно было бы обойтись без специальных систем управления базами данных. На практике приходится иметь дело с более сложными структурами, которые образованы из многих связанных таблиц.
Базы данных, имеющие связанные таблицы, называют также реляционными базами данных.
Рассмотрим пример работы малого предприятия, занимающегося прокатом компакт-дисков с компьютерными играми. Для того чтобы знать, кто какой диск взял, когда должен возвратить и сколько дисков каждого наименования осталось на складе, предприятию необходима база данных. Но если все сведения о покупателях и о дисках хранить в одной таблице, то таблица станет очень неудобной для работы. В ней начнутся повторы данных. Всякий раз, когда гражданин Новиков В. П. будет брать очередной диск, придется вписывать его домашний адрес, телефон и паспортные данные. Так никто не работает. Это долго, трудно и чревато многочисленными ошибками.
Гораздо удобнее сделать несколько таблиц. В одной хранить сведения о клиентах со всеми их паспортными данными, в другой — сведения о выданных дисках, чтобы в любой момент узнать, что выдано клиенту и когда наступает срок возврата, а в третьей таблице — остаток дисков на складе, чтобы вовремя пополнять запасы. После этого отдельные поля таблиц связывают. Если из таблицы Прокат известно, что клиент НВП взял диск D001, то система управления базой данных мгновенно найдет в таблице Клиенты все паспортные данные этого человека, а в таблице Склад все данные об этом диске.
Разделение базы на связанные таблицы не только удобно, но иногда и необходимо. Например, для увеличения числа заказов менеджер фирмы, занимающейся прокатом компакт-дисков, решил поставить в общем зале компьютер, на котором каждый клиент может просмотреть список имеющихся дисков с иллюстрациями из игр. Если база состоит только из одной таблицы, то вместе с информацией о дисках случайный посетитель получит доступ к информации о других клиентах фирмы. Вряд ли это понравится заказчикам. Такой менеджер не только не приобретет новых клиентов, но и растеряет тех, которых имел.
Если данные в разных записях начинают повторяться, это может говорить о том, что база имеет плохую структуру. Надо подумать о том, нельзя ли разбить таблицу на группу связанных таблиц
Если заданы связи между таблицами, то работать с разными таблицами можно, как с одной цельной базой данных
Поля уникальные и ключевые
Создание базы данных всегда начинается с разработки структуры ее таблиц. Структура должна быть такой, чтобы при работе с базой требовалось вводить в нее как можно меньше данных. Если ввод каких-то данных приходится повторять неоднократно, базу делают из нескольких связанных таблиц. Структуру каждой таблицы разрабатывают отдельно.
Для того чтобы связи между таблицами работали надежно, и по записи из одной таблицы можно было однозначно найти записи в другой таблице, надо предусмотреть в таблице уникальные поля.
Уникальное поле — это поле, значения в котором не могут повторяться.
Если из таблицы Прокат известно, что клиент Новиков просрочил возврат взятого диска, то он должен уплатить штраф. Но в таблице Клиенты фирмы может быть несколько разных Новиковых, и компьютер не разберется, кто же из них должен платить штраф. Это означает, что поле Фамилия не является уникальным и потому его нельзя использовать для связи между таблицами. Поле номера телефона — более удачный кандидат на звание уникального поля, но, как вы понимаете, и одним телефоном могут пользоваться несколько разных людей.
Если ни одно поле таблицы не приемлемо в качестве уникального, его можно создать искусственно. В нашем примере в таблице Клиенты фирмы создано поле Шифр, которое образовано первыми тремя буквами фамилии и последними двумя цифрами номера телефона. Его и использовали для связи между таблицами.
Скорее всего, поле Шифр окажется уникальным, и проблем со связями между таблицами не возникнет, но было бы неплохо, если бы компьютер мог просигнализировать в том случае, если вдруг записи в этом поле повторятся. Для этого существует понятие ключевое поле. При создании структуры таблиц одно поле (или одну комбинацию полей) можно назначить ключевым. С ключевыми полями компьютер работает особо. Он проверяет их уникальность и быстрее выполняет сортировку по таким полям. Ключевое поле — очевидный кандидат для создания связей. Иногда ключевое поле называют первичным ключом.
Если при создании таблицы автор не задал ключевое поле, система управления базой данных вежливо напомнит о том, что поле первичного ключа таблице не помешает
В качестве первичного ключа в таблицах часто используют поле, имеющее тип Счетчик. Ввести два одинаковых значения в такое поле нельзя по определению, поскольку приращение значения поля производится автоматически.
Структура связей между таблицами называется схемой данных
п s
Создание связи между двумя таблицами в Excel
Вы применяли функцию ВПР, чтобы переместить данные столбца из одной таблицы в другой? Так как в Excel теперь есть встроенная модель данных, функция ВПР устарела. Вы можете создать связь между двумя таблицами на основе совпадающих данных в них. Затем можно создать листы Power View или сводные таблицы и другие отчеты с полями из каждой таблицы, даже если они получены из различных источников. Например, если у вас есть данные о продажах клиентам, вам может потребоваться импортировать и связать данные логики операций со временем, чтобы проанализировать тенденции продаж по годам и месяцам.
Все таблицы в книге указываются в списках полей сводной таблицы и Power View.
При импорте связанных таблиц из реляционной базы данных Excel часто может создавать эти связи в модели данных, формируемой в фоновом режиме. В других случаях необходимо создавать связи вручную.
- Убедитесь, что книга содержит хотя бы две таблицы и в каждой из них есть столбец, который можно сопоставить со столбцом из другой таблицы.
- Вы можете отформатировать данные как таблицу или импортировать внешние данные в виде таблицы на новом.
- Присвойте каждой из таблиц понятное имя: На вкладке Работа с таблицами щелкните Конструктор >Имя таблицы и введите имя.
- Убедитесь, что столбец в одной из таблиц имеет уникальные значения без дубликатов. Excel может создавать связи только в том случае, если один столбец содержит уникальные значения. Например, чтобы связать продажи клиента с логикой операций со временем, обе таблицы должны включать дату в одинаковом формате (например, 01.01.2012) и по крайней мере в одной таблице (логика операций со временем) должны быть перечислены все даты только один раз в столбце.
- Щелкните Данные>Отношения.
Если команда Отношения недоступна, значит книга содержит только одну таблицу.
- В окне Управление связями нажмите кнопку Создать.
- В окне Создание связи щелкните стрелку рядом с полем Таблица и выберите таблицу из раскрывающегося списка. В связи «один ко многим» эта таблица должна быть частью с несколькими элементами. В примере с клиентами и логикой операций со временем необходимо сначала выбрать таблицу продаж клиентов, потому что каждый день, скорее всего, происходит множество продаж.
- Для элемента Столбец (чужой) выберите столбец, который содержит данные, относящиеся к элементу Связанный столбец (первичный ключ). Например, при наличии столбца даты в обеих таблицах необходимо выбрать этот столбец именно сейчас.
- В поле Связанная таблица выберите таблицу, содержащую хотя бы один столбец данных, которые связаны с таблицей, выбранной в поле Таблица.
- В поле Связанный столбец (первичный ключ) выберите столбец, содержащий уникальные значения, которые соответствуют значениям в столбце, выбранном в поле Столбец.
- Нажмите кнопку ОК.
Дополнительные сведения о связях между таблицами в Excel
- Примечания о связях
- Пример. Связывание данных логики операций со временем с данными по рейсам авиакомпании
- «Могут потребоваться связи между таблицами»
- Шаг 1. Определите, какие таблицы указать в связи
- Шаг 2. Найдите столбцы, которые могут быть использованы для создания пути от одной таблицы к другой
Примечания о связях
- Вы узнаете, существуют ли связи, при перетаскивании полей из разных таблиц в список полей сводной таблицы. Если вам не будет предложено создать связь, то в Excel уже есть сведения, необходимые для связи данных.
- Создание связей аналогично использованию VLOOKUP: вам нужны столбцы, содержащие совпадающие данные, чтобы Excel могли ссылаться на строки в одной таблице с строками из другой таблицы. В примере со временем в таблице Customer должны быть значения дат, которые также существуют в таблице аналитики времени.
- В модели данных связи таблиц могут быть типа «один к одному» (у каждого пассажира есть один посадочный талон) или «один ко многим» (в каждом рейсе много пассажиров), но не «многие ко многим». Связи «многие ко многим» приводят к ошибкам циклической зависимости, таким как «Обнаружена циклическая зависимость». Эта ошибка может произойти, если вы создаете прямое подключение между двумя таблицами со связью «многие ко многим» или непрямые подключения (цепочку связей таблиц, в которой каждая таблица связана со следующей отношением «один ко многим», но между первой и последней образуется отношение «многие ко многим»). Дополнительные сведения см. в статье Связи между таблицами в модели данных.
- Типы данных в двух столбцах должны быть совместимы. Подробные сведения см. в статье Типы данных в моделях данных.
- Другие способы создания связей могут оказаться более понятными, особенно если неизвестно, какие столбцы использовать. Дополнительные сведения см. в статье Создание связи в представлении диаграммы в Power Pivot.
Пример. Связывание данных логики операций со временем с данными по рейсам авиакомпании
Вы можете узнать о связях обеих таблиц и логики операций со временем с помощью свободных данных на Microsoft Azure Marketplace. Некоторые из этих наборов данных очень велики, и для их загрузки за разумное время необходимо быстрое подключение к Интернету.
- Запустите надстройку Power Pivot в Microsoft Excel и откройте окно Power Pivot.
- Нажмите Получение внешних данных >Из службы данных >Из Microsoft Azure Marketplace. В мастере импорта таблиц откроется домашняя страница Microsoft Azure Marketplace.
- В разделе Price (Цена) нажмите Free (Бесплатно).
- В разделе Category (Категория) нажмите Science & Statistics (Наука и статистика).
- Найдите DateStream и нажмите кнопку Subscribe (Подписаться).
- Введите свои учетные данные Майкрософт и нажмите Sign in (Вход). Откроется окно предварительного просмотра данных.
- Прокрутите вниз и нажмите Select Query (Запрос на выборку).
- Нажмите кнопку Далее.
- Чтобы импортировать данные, выберите BasicCalendarUS и нажмите Готово. При быстром подключении к Интернету импорт займет около минуты. После выполнения вы увидите отчет о состоянии перемещения 73 414 строк. Нажмите Закрыть.
- Чтобы импортировать второй набор данных, нажмите Получение внешних данных >Из службы данных >Из Microsoft Azure Marketplace.
- В разделе Type (Тип) нажмите Data Данные).
- В разделе Price (Цена) нажмите Free (Бесплатно).
- Найдите US Air Carrier Flight Delays и нажмите Select (Выбрать).
- Прокрутите вниз и нажмите Select Query (Запрос на выборку).
- Нажмите кнопку Далее.
- Нажмите Готово для импорта данных. При быстром подключении к Интернету импорт займет около 15 минут. После выполнения вы увидите отчет о состоянии перемещения 2 427 284 строк. Нажмите Закрыть. Теперь у вас есть две таблицы в модели данных. Чтобы связать их, нужны совместимые столбцы в каждой таблице.
- Убедитесь, что значения в столбце DateKey в таблице BasicCalendarUS указаны в формате 01.01.2012 00:00:00. В таблице On_Time_Performance также есть столбец даты и времени FlightDate, значения которого указаны в том же формате: 01.01.2012 00:00:00. Два столбца содержат совпадающие данные одинакового типа и по крайней мере один из столбцов (DateKey) содержит только уникальные значения. В следующих действиях вы будете использовать эти столбцы, чтобы связать таблицы.
- В окне Power Pivot нажмите Сводная таблица, чтобы создать сводную таблицу на новом или существующем листе.
- В списке полей разверните таблицу On_Time_Performance и нажмите ArrDelayMinutes, чтобы добавить их в область значений. В сводной таблице вы увидите общее время задержанных рейсов в минутах.
- Разверните таблицу BasicCalendarUS и нажмите MonthInCalendar, чтобы добавить его в область строк.
- Обратите внимание, что теперь в сводной таблице перечислены месяцы, но количество минут одинаковое для каждого месяца. Нужны одинаковые значения, указывающие на связь.
- В списке полей, в разделе «Могут потребоваться связи между таблицами» нажмите Создать.
- В поле «Связанная таблица» выберите On_Time_Performance, а в поле «Связанный столбец (первичный ключ)» — FlightDate.
- В поле «Таблица» выберитеBasicCalendarUS, а в поле «Столбец (чужой)» — DateKey. Нажмите ОК для создания связи.
- Обратите внимание, что время задержки в настоящее время отличается для каждого месяца.
- В таблице BasicCalendarUS перетащите YearKey в область строк над пунктом MonthInCalendar.
Теперь вы можете разделить задержки прибытия по годам и месяцам, а также другим значениям в календаре.
Советы: По умолчанию месяцы перечислены в алфавитном порядке. С помощью надстройки Power Pivot вы можете изменить порядок сортировки так, чтобы они отображались в хронологическом порядке.
- Таблица BasicCalendarUS должна быть открыта в окне Power Pivot.
- В главной таблице нажмите Сортировка по столбцу.
- В поле «Сортировать» выберите MonthInCalendar.
- В поле «По» выберите MonthOfYear.
Сводная таблица теперь сортирует каждую комбинацию «месяц и год» (октябрь 2011, ноябрь 2011) по номеру месяца в году (10, 11). Изменить порядок сортировки несложно, потому что канал DateStream предоставляет все необходимые столбцы для работы этого сценария. Если вы используете другую таблицу логики операций со временем, ваши действия будут другими.
«Могут потребоваться связи между таблицами»
По мере добавления полей в сводную таблицу вы получите уведомление о необходимости связи между таблицами, чтобы разобраться с полями, выбранными в сводной таблице.
Хотя Excel может подсказать вам, когда необходима связь, он не может подсказать, какие таблицы и столбцы использовать, а также возможна ли связь между таблицами. Чтобы получить ответы на свои вопросы, попробуйте сделать следующее.
Шаг 1. Определите, какие таблицы указать в связи
Если ваша модель содержит всего лишь несколько таблиц, понятно, какие из них нужно использовать. Но для больших моделей вам может понадобиться помощь. Один из способов заключается в том, чтобы использовать представление диаграммы в надстройке Power Pivot. Представление диаграммы обеспечивает визуализацию всех таблиц в модели данных. С помощью него вы можете быстро определить, какие таблицы отделены от остальной части модели.
Примечание: Можно создавать неоднозначные связи, которые являются недопустимыми при использовании в сводной таблице или отчете Power View. Пусть все ваши таблицы связаны каким-то образом с другими таблицами в модели, но при попытке объединения полей из разных таблиц вы получите сообщение «Могут потребоваться связи между таблицами». Наиболее вероятной причиной является то, что вы столкнулись со связью «многие ко многим». Если вы будете следовать цепочке связей между таблицами, которые подключаются к необходимым для вас таблицам, то вы, вероятно, обнаружите наличие двух или более связей «один ко многим» между таблицами. Не существует простого обходного пути, который бы работал в любой ситуации, но вы можете попробоватьсоздать вычисляемые столбцы, чтобы консолидировать столбцы, которые вы хотите использовать в одной таблице.
Шаг 2. Найдите столбцы, которые могут быть использованы для создания пути от одной таблице к другой
После того как вы определили, какая таблица не связана с остальной частью модели, пересмотрите столбцы в ней, чтобы определить содержит ли другой столбец в другом месте модели соответствующие значения.
Предположим, у вас есть модель, которая содержит продажи продукции по территории, и вы впоследствии импортируете демографические данные, чтобы узнать, есть ли корреляция между продажами и демографическими тенденциями на каждой территории. Так как демографические данные поступают из различных источников, то их таблицы первоначально изолированы от остальной части модели. Для интеграции демографических данных с остальной частью своей модели вам нужно будет найти столбец в одной из демографических таблиц, соответствующий тому, который вы уже используете. Например, если демографические данные организованы по регионам и ваши данные о продажах определяют область продажи, то вы могли бы связать два набора данных, найдя общие столбцы, такие как государство, почтовый индекс или регион, чтобы обеспечить подстановку.
Кроме совпадающих значений есть несколько дополнительных требований для создания связей.
- Значения данных в столбце подстановки должны быть уникальными. Другими словами, столбец не может содержать дубликаты. В модели данных нули и пустые строки эквивалентны пустому полю, которое является самостоятельным значением данных. Это означает, что не может быть несколько нулей в столбце подстановок.
- Типы данных столбца подстановок и исходного столбца должны быть совместимы. Подробнее о типах данных см. в статье Типы данных в моделях данных.
Подробнее о связях таблиц см. в статье Связи между таблицами в модели данных.
Как определить связи между таблицами в базе данных Access
Внимание! Материал, изложенный в этой статье, требует знания пользовательского интерфейса на компьютерах с одним пользователем. Эта статья относится только к базе данных Microsoft Access (.mdb или .accdb).
Аннотация
В этой статье описывается, как определить отношения в базе данных Microsoft Access. Статья включает в себя следующие темы:
- Что такое связи между таблицами?
- Виды связей между таблицами
- Связи «один ко многим»
- Связи «многие ко многим»
- Связи «один к одному»
- Как определить связи «один ко многим» или «один к одному»
- Как определить связь «многие ко многим»
Что такое связи между таблицами?
В реляционной базе данных отношения позволяют предотвратить избыточные данные. Например, при разработке базы данных, которая будет отслеживать информацию о книгах, может быть таблица «Названия», в которой хранится информация о каждой книге, например название книги, дата публикации и издатель. Существует также информация, которую вы можете хранить об издателе, например, номер телефона издателя, адрес и почтовый индекс. Если вы храните всю эту информацию в таблице «Названия», номер телефона издателя будет дублироваться для каждого названия, которое печатает издатель.
Лучшим решением является хранение сведений издателя только один раз в отдельной таблице, которую мы будем вызывать «Издатели». Затем следует поместить указатель в таблицу «Заголовки», которая ссылается на запись в таблице «Издатели».
Чтобы убедиться, что данные остаются синхронизированными, можно обеспечить целостность данных между таблицами. Отношения целостности данных помогают убедиться, что информация в одной таблице соответствует информации в другой. Например, каждое название в таблице «Названия» должно быть связано с конкретным издателем в таблице «Издатели». Название не может быть добавлено в базу данных для издателя, которого не существует в базе данных.
Логические связи в базе данных позволяют эффективно запрашивать данные и создавать отчеты.
Виды связей между таблицами
Связь работает путем сопоставления данных в ключевых столбцах, обычно столбцах (или полях), которые имеют одно и то же имя в обеих таблицах. В большинстве случаев связь соединяет основной ключ или уникальный столбец идентификатора для каждой строки, от одной таблицы к полю в другой таблице. Столбец в другой таблице называется «внешним ключом». Например, если вы хотите отслеживать продажи каждой книги, создайте связь между основным ключевым столбцом (назовем его title_ID) в таблице «Названия» и столбцом в таблице Sales с именем title_ID. Столбец title_ID в таблице «Продажи» является внешним ключом.
Существует три вида связей между таблицами. Тип создаваемых связей зависит от того, как определяются связанные столбцы.
Связи «один ко многим»
Связь «один ко многим» являются наиболее распространенным типом связи. В такого рода связях строка в таблице А может иметь много строк в таблице B. Но строка в таблице B может иметь только одну строку в таблице А. Например, таблицы «Издатели» и «Названия» имеют связь «один ко многим». То есть, каждый издатель выпускает много названий. Но каждое название принадлежит только одному издателю.
Связь «один ко многим» создается, если только один из связанных столбцов является основным ключом или имеет уникальное ограничение.
В окне связей в Access, сторона первичного ключа связи «один ко многим» обозначается номером 1. Сторона внешнего ключа связи обозначается символом бесконечности.
Связи «многие ко многим»
В связи «многие ко многим» строка в таблице А может иметь много совпадающих строк в таблице B, и наоборот. Вы создаете такую связь, определяя третью таблицу, которая называется промежуточной таблицей. Первичный ключ промежуточной таблицы состоит из внешних ключей как таблицы А, так и таблицы B. Например, таблица «Авторы» и таблица «Названия» имеют связь «многие ко многим», которая определяется связью «один ко многим» из каждой из этих таблиц к таблице «TitleAuthors». Первичным ключом таблицы «TitleAuthors» является комбинация столбца au_ID (первичный ключ таблицы «Authors») и столбца title_ID (первичный ключ таблицы «Titles»).
Связи «один к одному»
В связи «один к одному» строка в таблице А может иметь не более одной совпадающей строки в таблице B, и наоборот. Связь «один к одному» создается, если оба связанных столбца являются первичными ключами или имеют уникальные ограничения.
Этот тип отношений не распространен, потому что большая часть информации, которая связана таким образом, будет в одной таблице. Вы можете использовать связь «один к одному», чтобы предпринять следующие действия:
- Разделите таблицу на множество столбцов.
- Из соображений безопасности изолируйте часть таблицы.
- Храните данные, которые недолговечны и могут быть легко удалены при удалении таблицы.
- Храните информацию, которая относится только к подмножеству основной таблицы.
В Access сторона первичного ключа связи «один к одному» обозначается символом ключа. Сторона внешнего ключа также обозначается символом ключа.
Как определить связи между таблицами
При создании связи между таблицами связанные поля не должны иметь одни и те же имена. Однако связанные поля должны иметь один и тот же тип данных, если только поле первичного ключа не является полем AutoNumber. Вы можете сопоставить поле AutoNumber с полем Number, только если свойство FieldSize обоих совпадающих полей совпадает. Например, можно сопоставить поле AutoNumber и поле Number, если свойство theFieldSizeproperty обоих полей имеет значение Long Integer. Даже если оба совпадающих поля являются числовыми полями, они должны иметь параметр sameFieldSizeproperty.
Как определить связи «один ко многим» или «один к одному»
Чтобы создать связь «один ко многим» или «один к одному», выполните следующие действия.
- Закройте все таблицы. Нельзя создавать или изменять связи между открытыми таблицами.
- В Access 2002 и Access 2003 выполните следующие действия.
- Нажмите F11, чтобы переключиться в окно базы данных.
- В меню Инструменты выберите Связи.
В Access 2007, Access 2010 или Access 2013 нажмите Связи в группе Показать/Скрыть на вкладке Инструменты базы данных.
Примечание. Можно создавать связи не только в таблицах, но и в запросах. Однако целостность данных связывания не обеспечивается с помощью запросов.
Как определить связь «многие ко многим»
Чтобы создать связь «многие ко многим», выполните следующие действия.
- Создайте две таблицы, которые будут иметь связь «многие ко многим».
- Создайте третью таблицу. Это стыковочная таблица. В таблице соединения добавьте новые поля, которые имеют те же определения, что и основные ключевые поля из каждой таблицы, созданной в шаге 1. В связующей таблице основные ключевые поля функционируют как внешние ключи. Вы можете добавить другие поля в связующую таблицу, так же, как и в любую другую таблицу.
- В связующей таблице установите первичный ключ, чтобы включить основные ключевые поля из двух других таблиц. Например, в связующей таблице «TitleAuthors» первичный ключ будет состоять из полей OrderID и ProductID.
Примечание. Чтобы создать первичный ключ, выполните следующие действия:
- Откройте таблицу в Конструкторе.
- Выберите поле или поля, которые вы хотите определить в качестве первичного ключа. Чтобы выбрать одно поле, нажмите на селектор строки для нужного поля. Чтобы выбрать несколько полей, удерживайте клавишу Ctrl, а затем нажмите селектор строки для каждого поля.
- В Access 2002 или в Access 2003 нажмите на Первичный ключ на панели инструментов. В Access 2007 нажмите на Первичный ключ в группе Инструменты на вкладке Дизайн.
Примечание. Если вы хотите, чтобы порядок полей в первичном ключе с несколькими полями отличался от порядка этих полей в таблице, нажмите Индексы на панели инструментов для отображения диалогового окна Indexes, а затем заново упорядочите имена полей для индекса с именем PrimaryKey.
Целостность данных
Референтная целостность — это система правил, которую использует Access, чтобы убедиться, что связи между записями в соответствующих таблицах действительны и что пользователь не удалит или не изменит случайно связанные с ними данные. Вы можете задать целостность данных при выполнении следующих условий:
- Совпадающие поля из основной таблицы являются первичным ключом или имеет уникальный индекс.
- Связанные поля имеют один и тот же тип данных. Из этого правила есть два исключения: Поле счетчика может быть связано с полем номера, которое имеет FieldSize значение свойства «Длинное целое», а поле счетчика, имеющее FieldSize значение свойства «Код репликации», может быть связано с полем номера, которое имеет FieldSize значение свойства «Код репликации».
- Обе таблицы относятся к одной и той же базе данных Access. Если таблицы являются связанными таблицами, они должны быть таблицами в формате Access, и необходимо открыть базу данных, в которой они хранятся, чтобы установить целостность данных. Референтная целостность не может быть применена для связанных таблиц из баз данных в других форматах.
При использовании целостности данных применяются следующие правила:
- Невозможно ввести значение во внешнем ключевом поле связанной таблицы, которое не существует в первичном ключе первичной таблицы. Тем не менее, можно ввести значение Null во внешнем ключе. Это указывает на то, что записи не связаны между собой. Например, невозможно иметь заказ, который назначается клиенту, который не существует. Тем не менее, можно иметь заказ, который не назначается никому, введя значение Null в поле CustomerID.
- Вы не можете удалить запись из основной таблицы, если в соответствующей таблице существуют соответствующие записи. Например, вы не можете удалить запись сотрудника из таблицы «Сотрудники», если в таблице «Заказы» есть заказы, назначенные сотруднику.
- Невозможно изменить основное ключевое значение в основной таблице, если эта запись имеет соответствующие записи. Например, вы не можете изменить идентификатор сотрудника в таблице «Сотрудники», если в таблице «Заказы» есть заказы, назначенные этому сотруднику.
Каскадные обновления и удаления
Для соединений, в которых применяется целостность данных, можно указать, хотите ли вы, чтобы Access автоматически каскадно обновлял или каскадно удалял связанные с ним записи. Если вы установите эти параметры, удалите и обновите операции, которые обычно предотвращаются правилами целостности данных. При удалении записей или изменении основных ключевых значений в основной таблице Access вносит необходимые изменения в соответствующие таблицы для сохранения целостности данных.
Если установить флажок Каскадное обновление связанных полей при определении связей, то каждый раз при изменении первичного ключа записи в главной таблице Microsoft Access автоматически обновляет первичный ключ до нового значения во всех связанных записях. Например, при изменении идентификатора клиента в таблице «Клиенты», поле CustomerID в таблице «Заказы» автоматически обновляется для каждого из заказов этого клиента, чтобы связи не были нарушены. Access каскадирует обновления без отображения каких-либо сообщений.
Если первичным ключом в главной таблице является поле счетчика, выбор Каскадное обновление связанных полей не приводит ни к какому результату, поскольку невозможно изменить значение в поле счетчика.
Если выбрать Каскадное удаление связанных полей при определении связей, то при удалении записей в главной таблице Access автоматически удаляет связанные записи в соответствующей таблице. Например, при удалении записи клиента из таблицы «Клиенты», все заказы клиента автоматически удаляются из таблицы «Заказы». (Это включает записи в таблице «Детали заказа», которые связаны с записями «Заказы»). При удалении записей из формы или таблицы после установки флажка Каскадное удаление связанных записей Access выводит предупреждение, что связанные записи также могут быть удалены. Однако при удалении записей с помощью запроса удаления Access автоматически удаляет записи в соответствующих таблицах, не отображая предупреждение.
Типы соединения
Существует три основных типа соединения: Вы можете увидеть их на следующем снимке экрана:
Вариант 1 определяет внутреннее соединение. Внутреннее соединение — это соединение, в котором записи из двух таблиц объединяются в результатах запроса только в том случае, если значения в объединенных полях соответствуют определенному состоянию. В запросе соединение по умолчанию — это внутреннее соединение, которое выбирает записи только в том случае, если значения в объединенных полях совпадают.
Вариант 2 определяет левое внешнее соединение. Левое внешнее соединение — это соединение, в котором все записи с левой стороны операции LEFT JOIN в оператора запроса SQL добавляются к результатам запроса, даже если нет соответствующих значений в объединенном поле из таблицы на правой стороне.
Вариант 3 определяет правое внешнее соединение. Правое внешнее соединение — это соединение, в котором все записи с правой стороны операции RIGHT JOIN в операторе запроса SQL добавляются к результатам запроса, даже если нет соответствующих значений в объединенном поле из таблицы на левой стороне.
Обратная связь
Были ли сведения на этой странице полезными?
