Инструкция по установке СТАРТ SB08
SB08 КОМПЛЕКТУЮЩИЕ 1 направляющие (левая и правая) 1 комплект 2 стенка боковая (левая и правая) с саморезами 1 комплект 3 держатель задней стенки (левый и правый) 1 комплект 4 фиксатор фасада с саморезами 2 шт. 5 заглушка 2 шт. NL — длина направляющих с боковой стенкой. Минимальный внутренний размер корпуса по глубине NL +3 мм Размеры для крепления задней стенки Размеры для крепления фиксаторов фасада на внутренней поверхности фасада 47,5 min СХЕМА ПРИСАДКИ НАПРАВЛЯЮЩИХ LW-75 NL-24 16 зад няя ст енк а LW — 8 7 84 16 УСТАНОВОЧНЫЕ РАЗМЕРЫ для SB08 Передняя кромка боковой стенки корпуса Для размеров: 270 / 300 / 350 / 400 Для размеров: 450 / 500 / 550 20 min 49 min 33 min 105 86 Размеры задней стенки для ящиков с рейлингами SBR08 или SBR09 : зад няя ст енк а LW — 8 7 135 16 зад няя ст енк а LW — 8 7 199 16 Средний ящик 1 рейлинг + SBH41 Высокий ящик 2 рейлинга + SBH42 Размеры задней стенки для ящиков с держателями SBH4 0 + SBH45 зад няя ст енк а LW — 8 7 135 +Х 16 зад няя ст енк а LW — 8 7 199 +Х +Y 16 Крепление фиксаторов фасада и рейлинга Крепление задней стенки 64 64 32 min 47,5 15,5 64 32 min 47,5 15,5 32 32 32 7 9 9 7 32 32 32 64 DB8181 SBH45 SBDW08 14 224 9 37 33 16 14 256 37 33 16 Инструкция по установке SB08 Крепление фиксаторов фасада и рейлинга Крепление задней стенки Средний ящик 1 рейлинг + SBH4 0 + SBH4 5 Высокий ящик 2 рейлинга + SBH4 0 (2 шт.) + SBH4 5 32 32 11,6 59,5+X 32 32 11,6 32 min 47,5 64+X 32 min 47,5 15,5 15,5 Держатель SBH40 64+X 64+Y 59,5+X 64+Y 9 11,6 23,2
Инструкция по установке СТАРТ SB08
Установите направляющие в корпус изделия в соответствии со схемой присадок. Размер 37 мм только для накладных фасадов. Выдвиньте подвижные элементы направляющих, вставьте ящик и задвиньте его до фиксации боковых стенок с подвижными элементами направляющих. Соединение необходимо производить на второй выступ фиксатора. Вставьте (защёлкните) пластиковые заглушки. Соедините собранную заднюю стенку с боковыми левой и правой стенками. Вставьте дно ящика в пазы левой и правой боковых стенок до упора с задней стенкой. Закрепите саморезами фиксаторы фасада с фасадом ящика. Соедините фасад с боковыми стенками ящика. Поверните фиксирующий винт отверткой до упора в крайнее положение и снимите фасад. СНЯТИЕ ЯЩИКА Для снятия всего ящика — поднимите вверх рычажок и освободите ящик от фиксации с направляющими. Потяните на себя ящик и снимите с направляющих. Закрепите саморезами левый и правый держатели задней стенки (задней стенки и рейлинга) с задней стенкой ящика. Закрепите саморезами боковые стенки с дном ящика. СНЯТИЕ ФАСАДА Для снятия фасада снимите пластиковые заглушки. РЕГУЛИРОВКА ФАСАДА СБОРКА И МОНТАЖ ЯЩИКА Регулировка фасада по горизонтали справа и слева + 1,5 мм. Регулировка фасада по вертикали справа и слева + 1,5 мм. Держатель фасада должен свободно входить в боковину и при незначительном усилии соединяться с боковой стенкой, если этого не происходит, поверните фиксирующий винт отверткой до упора в крайнее положение. Направление вращения фиксирующего винта: R (правая боковина) против часовой стрелки L (левая боковина) по часовой стрелке Направление вращения фиксирующего винта: R (правая боковина) против часовой стрелки L (левая боковина) по часовой стрелке Для регулировки использовать отвертку
Старт sb08 как собрать
СТАРТ SB08 – комплект систем выдвижения для сборки выдвижного мебельного ящика с традиционными боковинами стандартной высоты. Комплект включает в себя: направляющие, традиционные боковины, держатели фасада и задней стенки, заглушки с логотипом BOYARD и необходимый крепёж.
Для сборки выдвижного мебельного ящика на базе СТАРТ SB08 необходимо самостоятельно изготовить фасад, заднюю стенку и дно ящика.
Выдвижные мебельные ящики, созданные на базе СТАРТ SB08 – классические представители современной мебели. Они одинаково успешно будут работать и радовать пользователя как мебели для дома: в кухне, в ванной комнате, в гардеробной, в гостиной, так и в рабочей обстановке офисов, салонов и заведений HoReCa.
Система выдвижения СТАРТ обеспечивает полное выдвижение и плавное доведение при закрывании. Направляющие системы оснащены зубчато-реечным механизмом синхронизации, обеспечивающим равномерный ход и исключающим перекосы при движении.
SB08 обладает грузоподъёмностью 40 кг и обеспечивают бесперебойную работу на протяжении 80 000 циклов открывания/закрывания, подтверждённых сертификатом независимой международной лаборатории SGS.
Система СТАРТ имеет европейские присадочные размеры и представлена в монтажных длинах от 270 до 500 мм.
Традиционные двойные металлические боковины выдвижного мебельного ящика системы СТАРТ представлены в двух цветах: серый и белый. Боковины имеют качественное порошковое покрытие и прослужат весь эксплуатационный срок, даже в условиях агрессивной кухонной среды.
Производственные компании, продвигая свои мебельные решения, могут представлять системы СТАРТ под своим брендом. В ассортименте аксессуаров СТАРТ есть заглушки без логотипа под артикулом SBZ08, на которые можно нанести свой торговый знак.
Комплект СТАРТ SB08 позволяет создавать выдвижные мебельные ящики любой желаемой высоты с помощью дополнительных рядов рейлингов. Подобрать ящик необходимой высоты и рассчитать его стоимость можно в Калькуляторе СТАРТ.
Пространство внутри ящика помогут организовать сборные функциональные поддоны из нержавеющей стали PUZZLE.
Внимание! Важная информация!
Регулировочные винты для изменения расположения фасада относительно боковых стенок СТАРТ обладают посадочным гнездом для регулировки отвёрткой PZ2. Обращаем внимание, что использование отвёрток других размеров и/или стандартов может повредить не только сам инструмент, но и привести к срыву граней винта и невозможности последующей регулировки фасада. Для вашего удобства и обеспечения длительного срока эксплуатации СТАРТ просим использовать соответствующий инструмент.
Цвет изображения продукции может отличаться от цвета продукции в оригинале.
SB08W.1/500 СТАРТ 500мм Белый BOYARD
СТАРТ SB08 – комплект систем выдвижения для сборки выдвижного мебельного ящика с традиционными боковинами стандартной высоты. Комплект включает в себя: направляющие, традиционные боковины, держатели фасада и задней стенки, заглушки с логотипом BOYARD и необходимый крепёж.
Для сборки выдвижного мебельного ящика на базе СТАРТ SB08 необходимо самостоятельно изготовить фасад, заднюю стенку и дно ящика.
Выдвижные мебельные ящики, созданные на базе СТАРТ SB08 – классические представители современной мебели. Они одинаково успешно будут работать и радовать пользователя как мебели для дома: в кухне, в ванной комнате, в гардеробной, в гостиной, так и в рабочей обстановке офисов, салонов и заведений HoReCa.
Система выдвижения СТАРТ обеспечивает полное выдвижение и плавное доведение при закрывании. Направляющие системы оснащены зубчато-реечным механизмом синхронизации, обеспечивающим равномерный ход и исключающим перекосы при движении.
SB08 обладает грузоподъёмностью 40 кг и обеспечивают бесперебойную работу на протяжении 80 000 циклов открывания/закрывания, подтверждённых сертификатом независимой международной лаборатории SGS.
Система СТАРТ имеет европейские присадочные размеры и представлена в монтажных длинах от 270 до 500 мм.
Традиционные двойные металлические боковины выдвижного мебельного ящика системы СТАРТ представлены в двух цветах: серый и белый. Боковины имеют качественное порошковое покрытие и прослужат весь эксплуатационный срок, даже в условиях агрессивной кухонной среды.
Производственные компании, продвигая свои мебельные решения, могут представлять системы СТАРТ под своим брендом. В ассортименте аксессуаров СТАРТ есть заглушки без логотипа под артикулом SBZ08, на которые можно нанести свой торговый знак.
SB08W.1/500 СТАРТ 500мм Белый BOYARD
СТАРТ SB08 – комплект систем выдвижения для сборки выдвижного мебельного ящика с традиционными боковинами стандартной высоты. Комплект включает в себя: направляющие, традиционные боковины, держатели фасада и задней стенки, заглушки с логотипом BOYARD и необходимый крепёж.
Для сборки выдвижного мебельного ящика на базе СТАРТ SB08 необходимо самостоятельно изготовить фасад, заднюю стенку и дно ящика.
Выдвижные мебельные ящики, созданные на базе СТАРТ SB08 – классические представители современной мебели. Они одинаково успешно будут работать и радовать пользователя как мебели для дома: в кухне, в ванной комнате, в гардеробной, в гостиной, так и в рабочей обстановке офисов, салонов и заведений HoReCa.
Система выдвижения СТАРТ обеспечивает полное выдвижение и плавное доведение при закрывании. Направляющие системы оснащены зубчато-реечным механизмом синхронизации, обеспечивающим равномерный ход и исключающим перекосы при движении.
SB08 обладает грузоподъёмностью 40 кг и обеспечивают бесперебойную работу на протяжении 80 000 циклов открывания/закрывания, подтверждённых сертификатом независимой международной лаборатории SGS.
Система СТАРТ имеет европейские присадочные размеры и представлена в монтажных длинах от 270 до 500 мм.
Традиционные двойные металлические боковины выдвижного мебельного ящика системы СТАРТ представлены в двух цветах: серый и белый. Боковины имеют качественное порошковое покрытие и прослужат весь эксплуатационный срок, даже в условиях агрессивной кухонной среды.
Производственные компании, продвигая свои мебельные решения, могут представлять системы СТАРТ под своим брендом. В ассортименте аксессуаров СТАРТ есть заглушки без логотипа под артикулом SBZ08, на которые можно нанести свой торговый знак.
Старт sb08 как собрать
Описание
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАРТ:
- Полное выдвижение
- Грузоподъёмность – 40 кг
- 80 000 циклов открывания/закрывания
- Мягкий и бесшумный ход
- Амортизация при закрывании
- Отсутствие провисания
- Цвет — Белый
- Длина — 450 мм
Комплектация:
1 комплект направляюищих СТАРТ DB8181Zn/450
1 комплект боковых стенок СТАРТ SBDW08/W/450
1 комплект стандартных держателей задней стенки СТАРТ SBH45/W
Система выдвижения с двойными металли-
ческими боковинами СТАРТ — это продукт,
который способен поднять использова-
ние систем выдвижения на новый уровень.
Модель обладает всеми привычными для
современных систем выдвижения характе-
ристиками: доводчик и синхронизация, ре-
гулировка фасада, грузоподъёмность в 40кг,
80 000 циклов открывания и закрывания,
представлен в белом и сером цветах.
Специалисты компании Боярд создали более
узкую конструкцию со-ставных деталей,
что сделало сопряжение
между ними более плотным, поэтому за счёт
сокращения люфтов между подвижными ча-
стями, направляющие СТАРТ обладают
более плавным ходом.
Для сборки выдвижного мебельного ящика с помощью боковых стенок SBDW08 необходимо самостоятельно изготовить фасад, заднюю стенку и дно ящика, изготовленные с учетом собственных пожеланий и потребностей по ширине и высоте готового ящика. Схема раскроя дна выдвижного мебельного ящика соответствует уже зарекомендовавшей себя популярной системе B-BOX SB04 и европейским аналогам.
Инструкция по установке Старт SB08
Отзыв: Система выдвижения ящиков Boyard Старт SB08 — Кошмар!

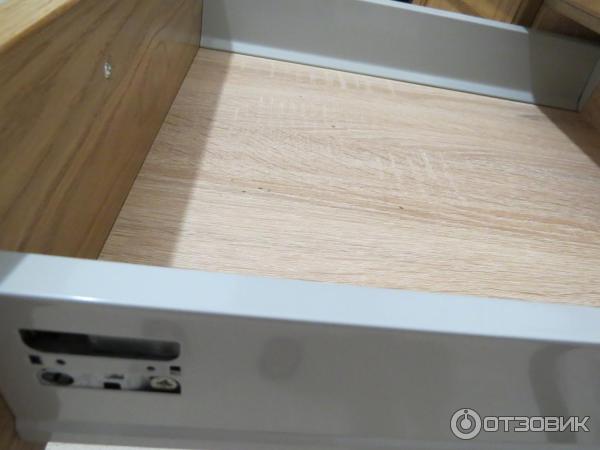

Сейчас устанавливаем кухню. Я сразу говорила мастеру, что мне не нужны всякие доводчики, потому что порой бывает необходимо закрыть ящик очень быстро, а доводчики от этого портятся и мешают это сделать. Но он уверил меня, что те, которые он поставит, от этого не сломаются, и я смогу их закрывать как угодно. Хоть и без особого восторга, но махнула рукой: пусть будут, если не будут мешаться. И он поставил мне систему выдвижения Boyard Старт SB08. Вот так выглядят ящики с этой системой:

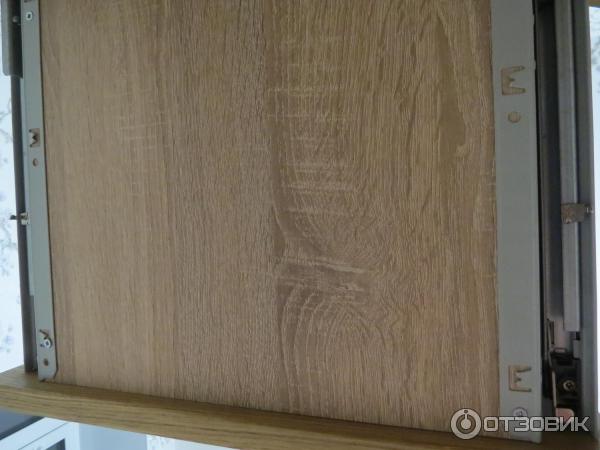

Вид ящиков снизу:
Уж не знаю, сломаются они или нет при быстром закрывании, но что доводчики будут мне мешать открывать ящики, мне даже в страшном сне не снилось. А вот в реальности оказалось именно так!
Сегодня установили на эти ящики ручки, и, в результате, после всего нескольких попыток выдвинуть их, у меня болит кисть руки по причине того, что при открывании приходится прикладывать значительное усилие, дабы преодолеть сопротивление системы. И так не на одном, а на всех ящиках! А я ими каждый день планирую пользоваться по несколько раз! Да и быстро закрыть тоже не получается. А если я все-таки их быстро захлопываю, то раздается подозрительный щелчок. В общем, пользоваться такими ящиками абсолютно невозможно! Все ящики однозначно идут на переделку. Ящик на кухне, да и везде, должен открываться и закрываться легким движением мизинца левой руки на случай занятых или грязных рук! И да, у меня полно шкафов с нормальными направляющими, которые так и открываются, в т. ч. и той же фирмы Boyard, которыми я пользуюсь уже больше 10 лет. Правда в одной шарик за это время вылетел. Но такого куска д. металлолома для мебели, как эти системы выдвижения, у меня еще не было. Даже старые, стертые от времени, дешевые пластиковые ролики — и то лучше ходят! Доводчик должен только доводить ящик, а не мешать его открывать! В противном случае его место на свалке!
Кроме того, я также предупреждала мастера, что стенки ящиков должны быть максимальной высоты, т. е. в тумбе не должно быть слишком больших расстояний по высоте между ящиками, чтобы вещи не вываливались по инерции назад за ящики и был максимально задействован весь объём тумбы. А эта дурная система строго определенной высоты, в результате чего и это условие выполнено не было: в лучшем случае зазоры между ящиками почти равны их высотам, а про худший мне даже говорить не хочется!
Да, мастер предложил поставить в нижний ящик сверху рейлинг, но такой вариант годится только для ящиков с посудой или кастрюлями, которые из-за их веса достаточно тяжело сдвинуть. А я планирую в этом ящике устроить утрамбованную свалку из полотенец, салфеток и прочей ерунды (и не только там), высотой до упора, которая при таком устройстве ящика от любого толчка будет рассыпаться в разные стороны, выпадая по инерции через заднюю стенку вниз или застревая между стенками тумбы и деталями системы, что будет препятствовать нормальному функционированию ящиков, и вынуждать устраивать канитель по вытаскиванию ящиков для извлечения упавших предметов.
И да, я выяснила, что есть такая система в два раза выше, но даже ее 20см мне все равно бы не хватило для нижнего ящика. В общем, отсутствие всякой возможности подогнать эту систему точно по высоте — второй ее очень существенный недостаток! Естественно, все это абсолютно неприемлемо, ибо если новая мебель менее удобна, чем старая, то зачем тратить деньги? И да, наклоненные внутри ящика стенки, а именно такие предоставляет система, мне тоже не нравятся!
Откровенно говоря, мастер меня не предупредил что будет ставить такую хрень. Иначе бы я сразу послала на помойку.
