LED-лампочки: линейный драйвер и пульсация

Из-за подорожания электронных компонентов и увеличения стоимости морских перевозок всё больше недорогих светодиодных ламп на нашем рынке оснащаются дешёвыми линейными драйверами.

При пониженном сетевом напряжении лампочки с линейными драйверами не только светят тусклее, у них появляется пульсация света, вредная для здоровья.

Я провёл небольшой эксперимент, взяв для него четыре лампы с линейными драйверами (Osram, Voltega, Эра, Ergolux) и одну с полноценным импульсным «IC-драйвером» (GP).

С помощью стабилизатора Штиль ИнСтаб 500 и ЛАТРа Suntek TDGC2-0.5 на лампы подавалось напряжение 230, 220, 210, 207, 200, 190 и 180 вольт. Прибор Lamptest-1 измерял снижение светового потока, спектрометр Uprtek MK350D измерял коэффициент пульсации света. Некруглое значение 207 вольт было взято неспроста — по ГОСТ 29322-92 в сети должно быть напряжение 230 вольт ±10%, то есть от 207 до 253 вольт, поэтому 207 вольт — это минимальное напряжение по ГОСТу, при котором все электроприборы должны работать.

В первой таблице результаты измерения процента яркости ламп при разных напряжениях. За 100% принято значение светового потока (яркости) при напряжении 230 В, являющимся номинальным для всех ламп.

Яркость лампы GP с IC-драйвером не меняется при изменении напряжения питания во всём диапазоне 180-230В. Яркость остальных ламп значительно снижается, при этом при напряжении 220 В падение яркости составляет незначительные 3-4%, при допустимом по ГОСТ напряжении 207 В яркость составляет 77-89% от номинальной (падение яркости 11-23%).
При напряжении 180 В (в сельских районах такое напряжение в сети не редкость) яркость падает на 57-99%.

А вот, что происходит с пульсацией.

При напряжении 230 В у всех ламп пульсации света практически нет (коэффициент пульсации составляет менее 0.7%).

При 220 В (ещё во множестве розеток нашей страны по-прежнему 220, а не 230 вольт) коэффициент пульсации у ламп с линейным драйвером составляет 0.2 — 7.9%. Такая пульсация совершенно не заметна визуально, но может быть видна через камеру смартфона. Уже не раз я получал письма от пользователей сайта Lamptest, которые писали, что купили лампы, у которых на сайте указана пульсация около ноля, а они видят пульсацию через камеру. Причина в том, что у них в розетках не 230, а 220 вольт или ниже.

При 207 В, допустимых по ГОСТ, коэффициент пульсации у ламп с линейным драйвером составляет 19 — 42%. Пульсация более 30% уже заметна визуально.

Самая большая пульсация у ламп с линейным драйвером зафиксирована при напряжении 190-200 вольт. У отдельных ламп она достигает 60%, при том что у этих ламп совсем не было пульсации при 230 В.

Сейчас при тестировании ламп для Lamptest я измеряю пульсацию всех ламп при напряжении 230 вольт. Возможно нужно измерять её при 220 В (тогда сразу будет видна пульсация у ламп с линейным драйвером) или добавить дополнительный параметр — пульсация при 207 В. Как вы считаете, как лучше сделать?

Я подробно рассказывал о разных типах драйверов светодиодных ламп и их отличии в статье «Очень важный параметр светодиодных ламп, о котором мало кто знает» (https://habr.com/ru/company/lamptest/blog/447686/).

На Lamptest.ru тип драйвера отображается в карточках ламп (там могут быть значения «линейный», «IC1», «IC2», «IC3». Три варианта IC-драйвера отличаются поведением при низком напряжении 1 — яркость снижается, 2 — лампа гаснет, 3 — лампа начинает мигать). В таблице можно включить параметр «Вмин», отображающий напряжение, при котором яркость снижается на 5%. Если это напряжение выше 200 В, драйвер линейный.

Сейчас тип драйвера не влияет на итоговую оценку. Возможно стоит снижать оценку лампам с линейным драйвером.

К сожалению почти все филаментные лампы оснащаются линейными драйверами (прежде всего из-за того, что полноценный IC-драйвер занимает больше места).

Если у вас хорошая стабильная сеть и в розетках никогда не бывает ниже 220 вольт ничего страшного в линейном драйвере нет — изменения яркости будут небольшими, а пульсация безвредна. Но если сеть нестабильна, да ещё и соседи пользуются сварочными аппаратами, лампы с линейным драйвером вам не подходят.

P.S. Термин «IC-драйвер» довольно некорректный (IC это просто интегральная микросхема, а все современные драйверы построены на микросхемах), но в индустрии света термин прижился и каждый, кто занимается светом, понимает под «IC-драйвером» именно импульсный драйвер, работающий в широком диапазоне напряжений.

Блог компании LampTest
Гаджеты

IC драйвер в LED лампах: принцип работы и функции

IC драйвер — это специальный интегральный микросхемный блок, который управляет источником питания LED-лампы. Он отвечает за стабильность тока и напряжения, а также за фильтрацию и защиту от перенапряжений и перепадов питания. Без IC драйвера LED лампы не смогут правильно работать и иметь долгий срок службы.

Выбирайте LED лампы с качественными IC драйверами от надежных производителей, чтобы обеспечить стабильность и долговечность работы светильника.

LED драйвера светодиодных scandi-light.ru это работает,как уменьшить их яркость

При выборе LED лампы обратите внимание на входное напряжение и ток, которые должны соответствовать требованиям IC драйвера.

Светодиодные лампы могут не перегорать.

Периодически проверяйте работу IC драйвера в LED лампе на наличие неисправностей или плохой стабильности работы светильника.

Как подобрать аналог перегоревшего драйвера для светодиодного светильника?

Не используйте LED лампы с поврежденными IC драйверами, так как они могут привести к нестабильности работы и снижению срока службы светильника.

Простой драйвер для светодиода/Понижаем ток светодиода.

Правильное подключение IC драйвера в LED лампе очень важно для обеспечения его работоспособности и безопасности использования осветительного прибора.

Найкраща підвісна ЛАМПА ЛІХТАР світлодіодна на 15600 mAh * ТОП в рейтингу продажів на AliExpress

При замене IC драйвера в LED лампе обращайтесь к профессионалам, чтобы избежать ошибок и повреждений при монтаже.

Для улучшения эффективности работы IC драйвера в LED лампе регулярно очищайте светильник от пыли и грязи, чтобы предотвратить перегрев и повреждение драйвера.

При эксплуатации LED лампы с IC драйвером регулируйте яркость света согласно потребностям и комфорту пользователя.

��scandi-light.ruьники для работы и сна

Не подключайте LED лампы с IC драйвером к сети с высокими показателями перепадов напряжения, так как это может привести к неправильной работе и повреждению драйвера.

❓В чём разница между LED-драйвером и блоком питания

Если у вас возникли проблемы с IC драйвером в LED лампе, обратитесь к производителю или специалисту для получения квалифицированной помощи и ремонта.

Вам отключили электричество. Уведомление для подловатеньких scandi-light.ru Становитесь электриками.

Драйвер светодиодной лампы: что это такое и какие есть виды?

Драйвер – это плата с электронными компонентами, обеспечивающая питание светодиодов, преобразуя переменный ток в постоянный. В зависимости от компонентов определяется тип драйвера. Обязательными составляющими любого драйвера являются:

диодный мост, который преобразовывает переменное напряжение в постоянное;
входной конденсатор, который сглаживает колебания тока;
входной резистор, который ограничивает ток в момент включения лампы и не даёт выключателю искрить;
выходной конденсатор, который устраняет колебания тока и помех, появившихся в процессе преобразования тока;
выходной резистор, обеспечивающий разряд выходного конденсатора при выключении лампы и регулировки нагрузки в случае выхода из строя части светодиодов.

В зависимости от того, какие ещё компоненты присутствуют на плате драйвера, их разделяют на три типа: Linear, Linear IC и IC.

Типы драйверов светодиодных ламп

Linear

Linear, или просто линейный драйвер, является самым простым и дешевым драйвером. На его плате присутствуют только самые необходимые элементы. Основная его функция – преобразование переменного тока в постоянный, он не защищает светодиоды от перепадов напряжения в сети. Чаще всего этот тип драйвера используется в лампах, в которых недостаточно места для размещения более сложных типов драйверов и в маломощных лампах. Например, Linear драйвер часто используют в филаментных лампах.

Linear драйвер – это плата с электронными компонентами, которая преобразовывает переменный ток в постоянный.

Constant Linear драйвер.

Linear IC

Linear IC драйвер (Integrated Circuit — интегральная микросхема) отличается наличием простой IC микросхемы. Такой драйвер защищает лампу от перепадов напряжения в узком диапазоне, но не от перепадов силы тока и всё ещё является бюджетным решением для LED лампы. Linear IC драйвера используются во всех типах светодиодных ламп и светильников.

Linear IC драйвер – это плата с электронными компонентами, преобразовывающая переменный ток в постоянный и содержащая микросхему стабилизирующую напряжение.

DoB Linear IC драйвер.

IC

Самый сложный – это IC драйвер . В нём больше всего компонентов что делает его более массивным, но и более надёжным в работе. Наличие IC микросхемы позволяет драйверу контролировать не только поступающее на светодиоды напряжение, но и силу тока. Высокочастотный EMC-фильтр устраняет помехи, создающиеся при преобразовании тока, а трансформатор (или катушка) снижает входящее напряжение до уровня, необходимого для стабильной работы светодиодов. Такой драйвер обеспечивает продолжительную работу светодиодной лампы и используется во всех видах лампочек и светильников.

IC драйвер – это плата с электронными компонентами, которая преобразует переменный ток в постоянный и содержит микросхему, стабилизирующую входящее напряжение и силу тока.

Constant IC драйвер с компонентами, размещёнными на одной стороне платы.

Электронные компоненты IC драйвера могут быть расположены как на одной стороне платы, так и на обеих. Размещение на обеих сторонах обеспечивает лучшее охлаждение компонентов и увеличивает срок их службы.

Constant IC драйвер с компонентами, размещёнными на разных сторонах платы.

Способ монтажа драйвера

Сам драйвер может быть соединен со светодиодной платой двумя способами: DoB и Constant.

DoB

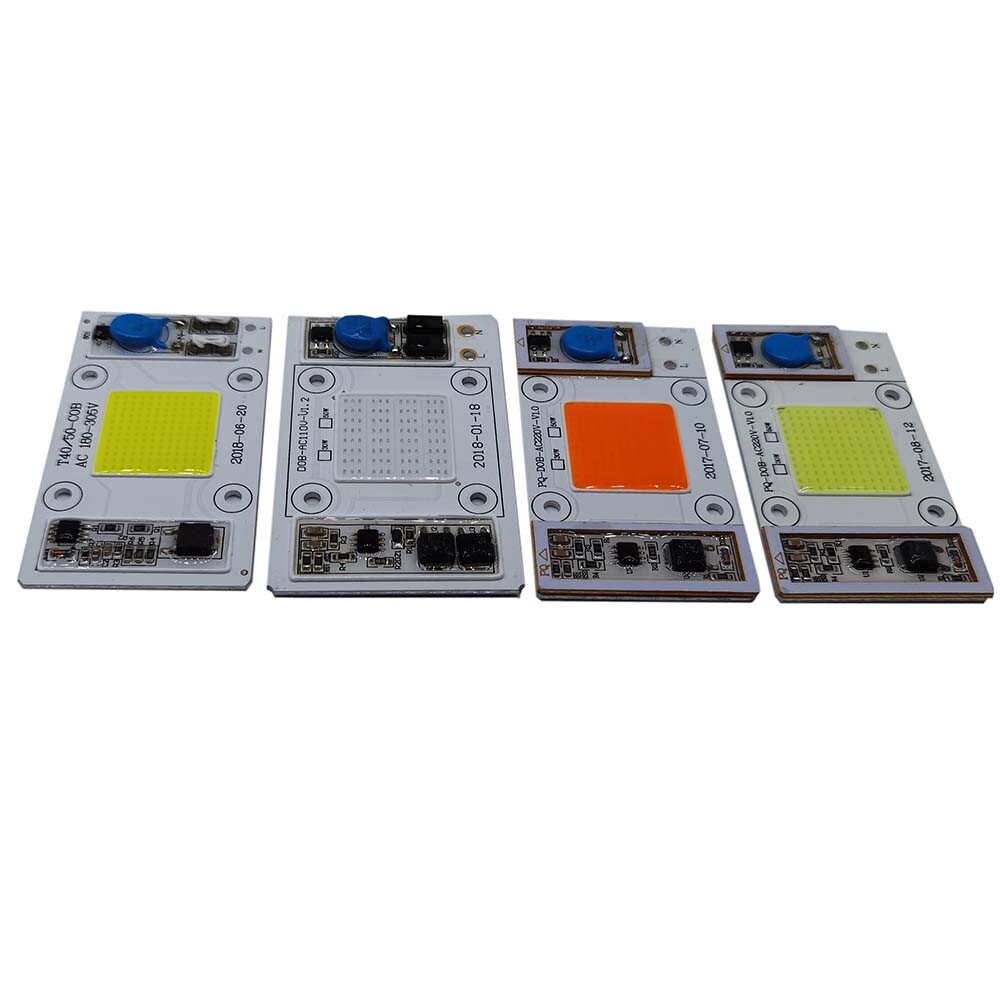

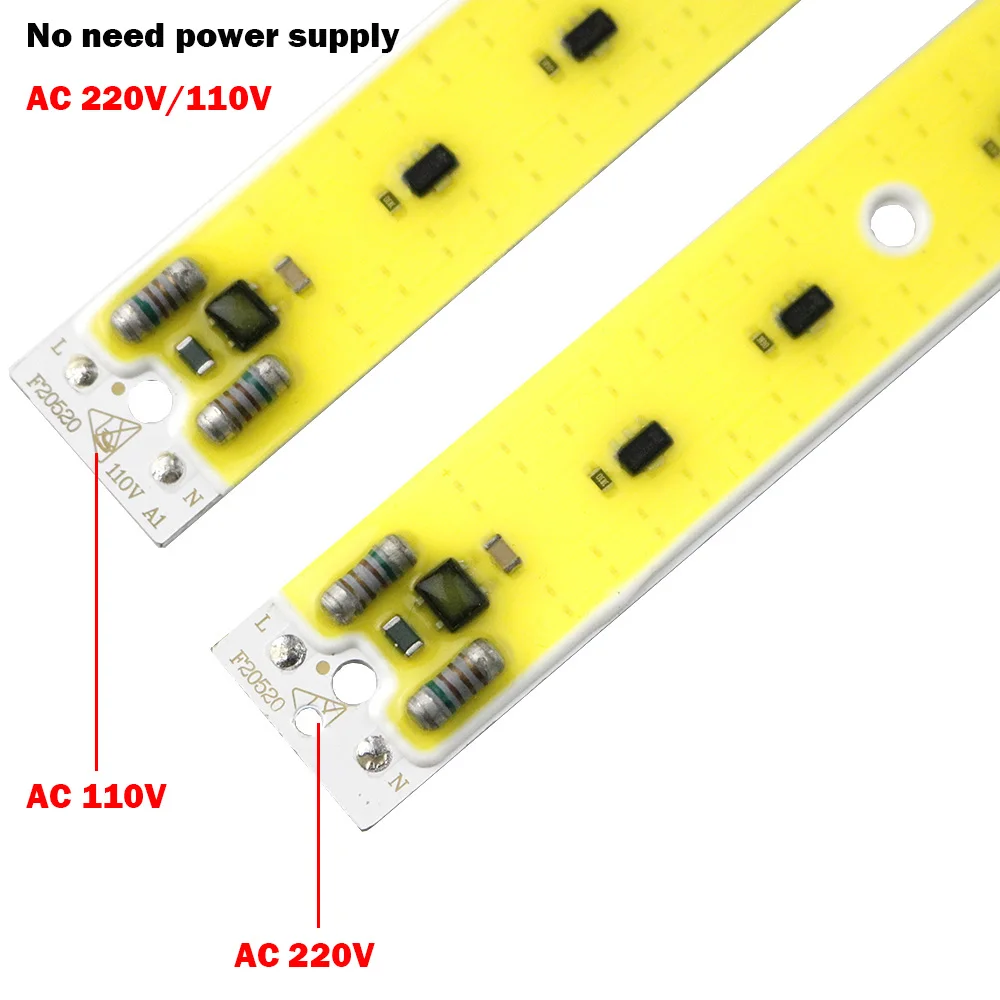

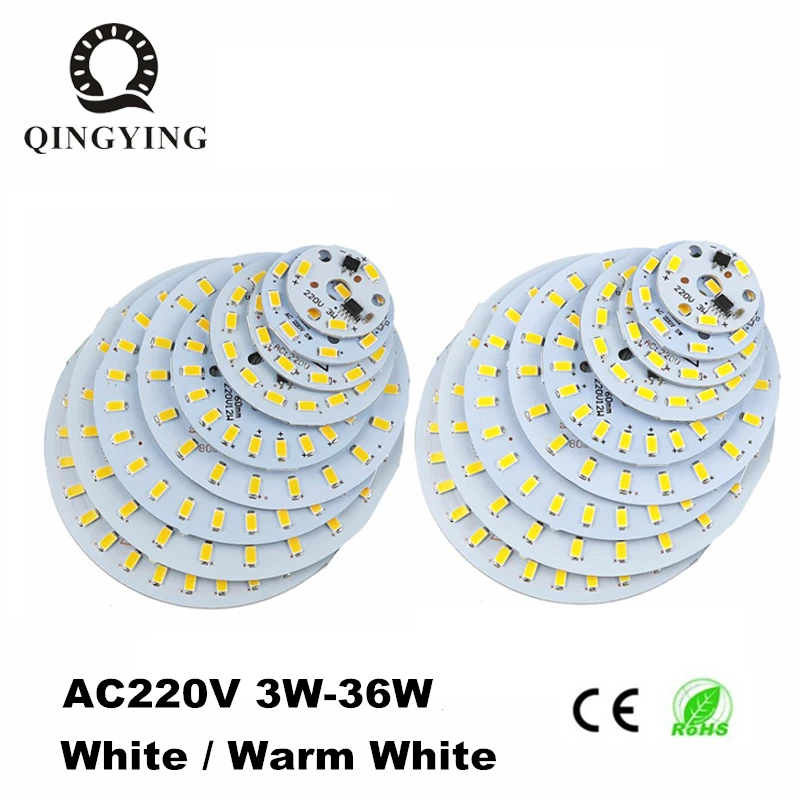

DoB (Driver on Board) означает “драйвер на плате”. При таком способе монтажа большая часть или все элементы драйвера наносятся на плату со светодиодами, а не на отдельную. DoB драйвера более бюджетные и позволяют сэкономить место в корпусе лампы, однако размещение драйвера на плате со светодиодами приводит к перегреванию элементов. Поэтому лампы с драйверами DoB по сравнению с лампами с драйвером Constant имеют меньший срок эксплуатации.

Способ DoB встречается практически во всех LED лампочках и светильниках из-за его дешёвого производства. Однако для многих LED светильников с компактным корпусом (таких как прожекторы) способ DoB является единственным возможным решением.

Драйвер DoB – это драйвер, электронные компоненты которого установлены на плату со светодиодами.

DoB Linear IC драйвер.

Constant

Constant, или встречается название Isolated (изолированный), драйвер – это также драйвер, электронные компоненты которого нанесены на отдельную плату, а не на плату со светодиодами. Такой способ установки более дорогостоящий и требует дополнительного места, но обеспечивает лучшее охлаждение светильника и продлевает срок его службы.

Способ Constant встречается в филаментных лампах, водонепроницаемых ЖКХ светильниках, мебельных светильниках.

Драйвер Constant – это драйвер, который расположен отдельно от платы со светодиодами.

Constant IC драйвер.

Важно запомнить, что IC, Linear IC и Linear — это типы драйвера, а DoB и Constant — это способы его размещения.

Самым надёжным, но и дорогим вариантом является Constant IC драйвер. С ним лампа будет работать не один год и проявлять устойчивость не только к перепадам напряжения в сети в широком диапазоне, но и к перепадам силы тока.

Строение IC-драйвера светодиодной лампы

Драйвер лампы – устройство, преобразующее ток из сети питания в ток, потребляемый светодиодами. Рассмотрим из каких элементов состоит драйвер.

Диодный мост. Это полупроводниковый элемент драйвера лампы, преобразующий переменный ток из сети питания в постоянный ток. Основной характеристикой надёжности диодного моста является запас по напряжению и силе переменного тока. Он определяется как разница между максимально допустимым напряжением и силы тока и их номинальными значениями. Чем выше это значение, тем более высокие скачки напряжения в сети может выдержать диодный мост, тем он надёжнее. Процесс изготовления диодных мостов, работающих в широком диапазоне напряжений, одинаков. Поэтому, практически нет разницы в стоимости диодного моста, рассчитанного для работы при 200V от моста, рассчитанного под напряжение 400V.
Микросхема преобразования входного тока в выходной. Служит для преобразования тока, прошедшего через диодный мост в ток с характеристиками, необходимыми для питания цепи светодиодов.
Высокочастотный фильтр (EMC). Нужен для того, чтобы высокочастотные колебания (помехи), создаваемые элементами лампы, не попадали в питающую сеть и не влияли на работу включенных в неё чувствительных приборов. Обычно этот фильтр состоит из двух конденсаторов, между которыми расположен резистор, а иногда и дроссель. Располагается между диодным мостом и микросхемой преобразования тока. Задача этих конденсаторов — максимально сгладить колебания тока в обе стороны: как из сети, через диодный мост, к микросхеме, так и в обратную сторону. Довольно часто производители пренебрегают высокочастотным фильтром, так как в современных условиях цепи освещения и розеток, питающих электроприборы, разнесены. Соответственно, помехи, создаваемые лампами, не попадают в цепь розеток, и, следовательно, не создают помех.
Входной конденсатор. В случаях, когда в драйвере отсутствует высокочастотный фильтр, его заменяют конденсатором, который сглаживает колебания тока, прошедшего через диодный мост. Располагается он между диодным мостом и микросхемой преобразования тока. В этом случае для общей надёжности лампы важно соотношение ёмкости этого конденсатора к мощности, потребляемой лампой – чем это отношение больше, тем надёжнее вся система.
Входной резистор. Нужен для ограничения тока в момент включения лампы. Это даёт отсутствие искрения контактов выключателя и, соответственно, продлевает срок службы и исключает возможность выхода его из строя.
Выходной конденсатор. Нужен для устранения колебаний тока, которые остались от недостаточной фильтрации входного конденсатора, а также помех, которые могли быть сгенерированы в процессе преобразования тока. Располагается после микросхемы стабилизации тока, на выходе из драйвера. Делает ток, питающий цепь светодиодов, максимально стабильным, что уменьшает пульсации света, излучаемого лампой. Стабильность работы цепи светодиодов, а, следовательно, надёжность (ресурс) всей лампы зависит от соотношения ёмкости этого конденсатора к выходной мощности драйвера и выходного тока. Обратите внимание на то, что именно выходной мощности драйвера, которая, как упоминалось ранее, меньше входной.
Выходной резистор. Нужен для того, чтобы в случае выхода одного или нескольких диодов из строя оставалась нагрузка, а также для разряда выходного конденсатора при выключении. Если произойдёт разрыв цепи светодиодов и будет отсутствовать этот резистор, а напряжение запаса выходного конденсатора будет недостаточным, то через некоторое время этот конденсатор может перегреться и закипеть. При «холодном старте» такого, скорее всего не произойдёт, но если лампа проработала какое-то время и конденсатор успел нагреться, то перегорание лампы может привести к его «закипанию» с довольно громким хлопком, а иногда он может и воспламениться, что может привести к пожару.
Конденсатор в цепи питания микросхемы преобразования тока. Нужен для фильтрации скачков напряжения, прошедших из цепи питания через диодный мост, входной конденсатор или высокочастотный фильтр. Это последний рубеж обороны микросхемы от скачков напряжения.

Вот, собственно, все элементы принципиальной электросхемы, которые нужны для стабильной работы светодиодной лампы.
