Типы цоколей ламп
Цоколь – это конструктивный элемент лампы, который необходим для установки лампы в патроне. Именно цоколь обеспечивает связь с внешней электрической цепью. Производят его преимущественно из металла, однако есть и керамические модели. Внутри цоколя расположены элементы самой лампы (электроды, нити накала), а снаружи – контакты.
Можно описать такую схему: светильник => патрон => лампа с цоколем. То есть в каждый светильник вмонтирован определенный тип патрона, к которому подходит лампа с определенным цоколем.
Для классификации цоколей существует система обозначений.
- E — резьбовой цоколь (Эдисона) ;
- G — штырьковый цоколь;
- R — цоколь с утопленным контактом;
- B — штифтовой цоколь (байонет) ;
- S — софитный цоколь;
- P — фокусирующий цоколь;
- T – телефонный цоколь;
- W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
- диаметр соединительной части цоколя;
- расстояние между штырьками.
- штырьков,
- контактных пластин,
- гибких соединений.
- U – энергосберегающая лампочка;
- V – цоколь с коническим концом;
- A – автомобильная лампа.
Остановимся подробнее на каждом виде цоколя.

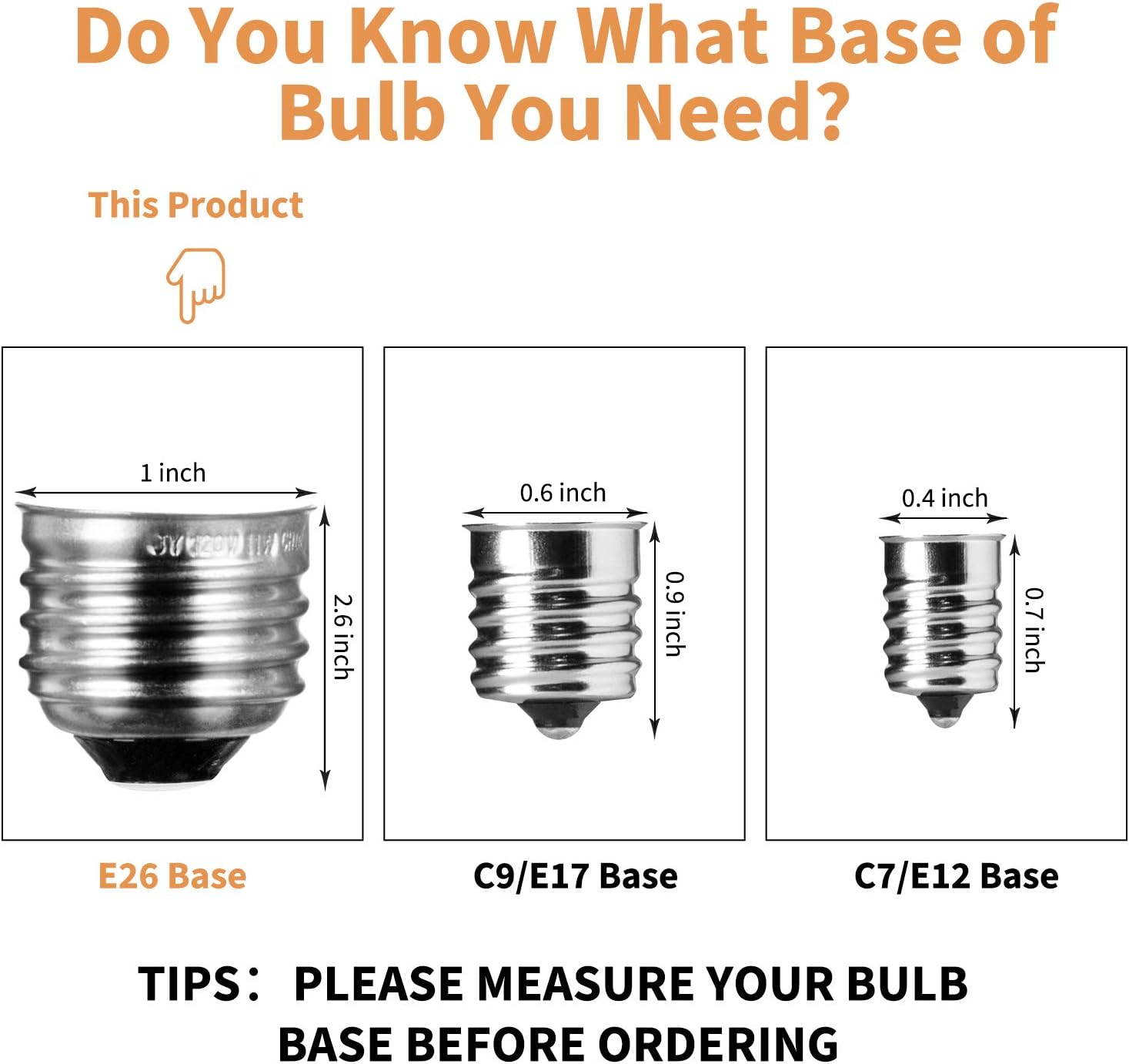

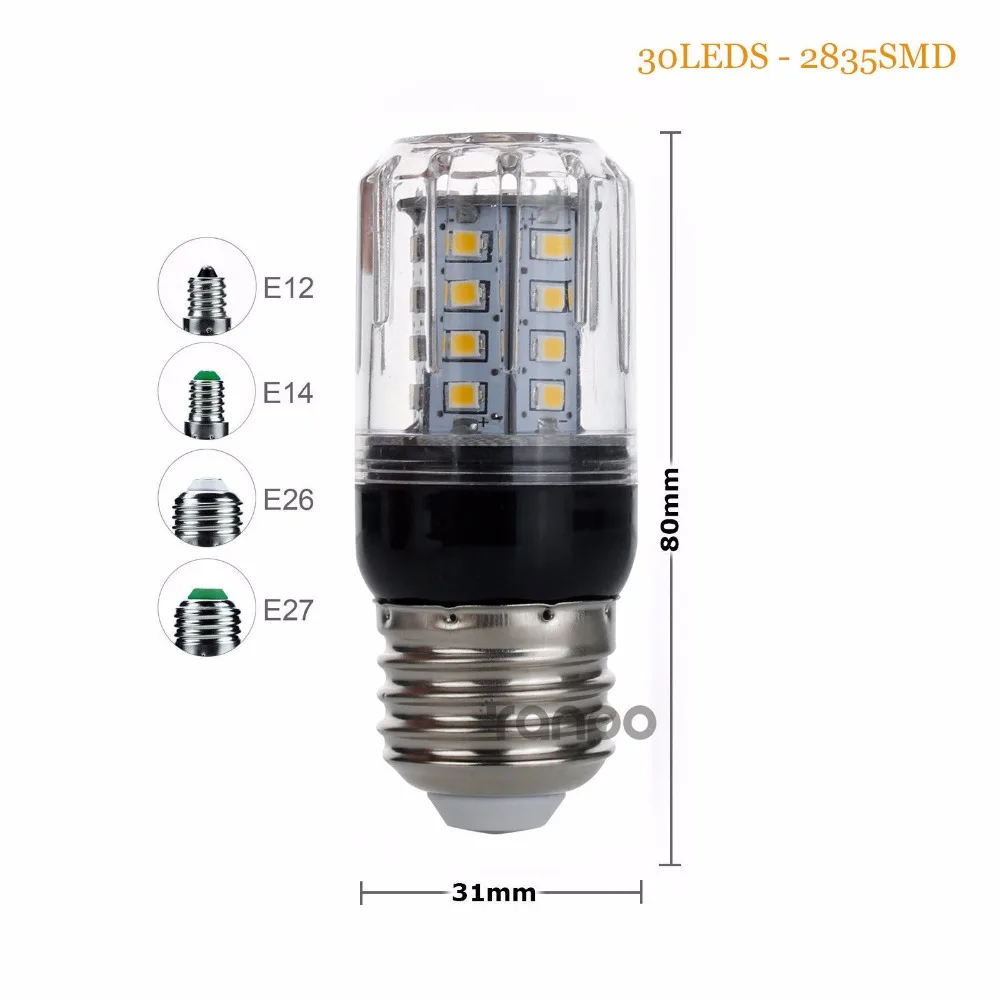

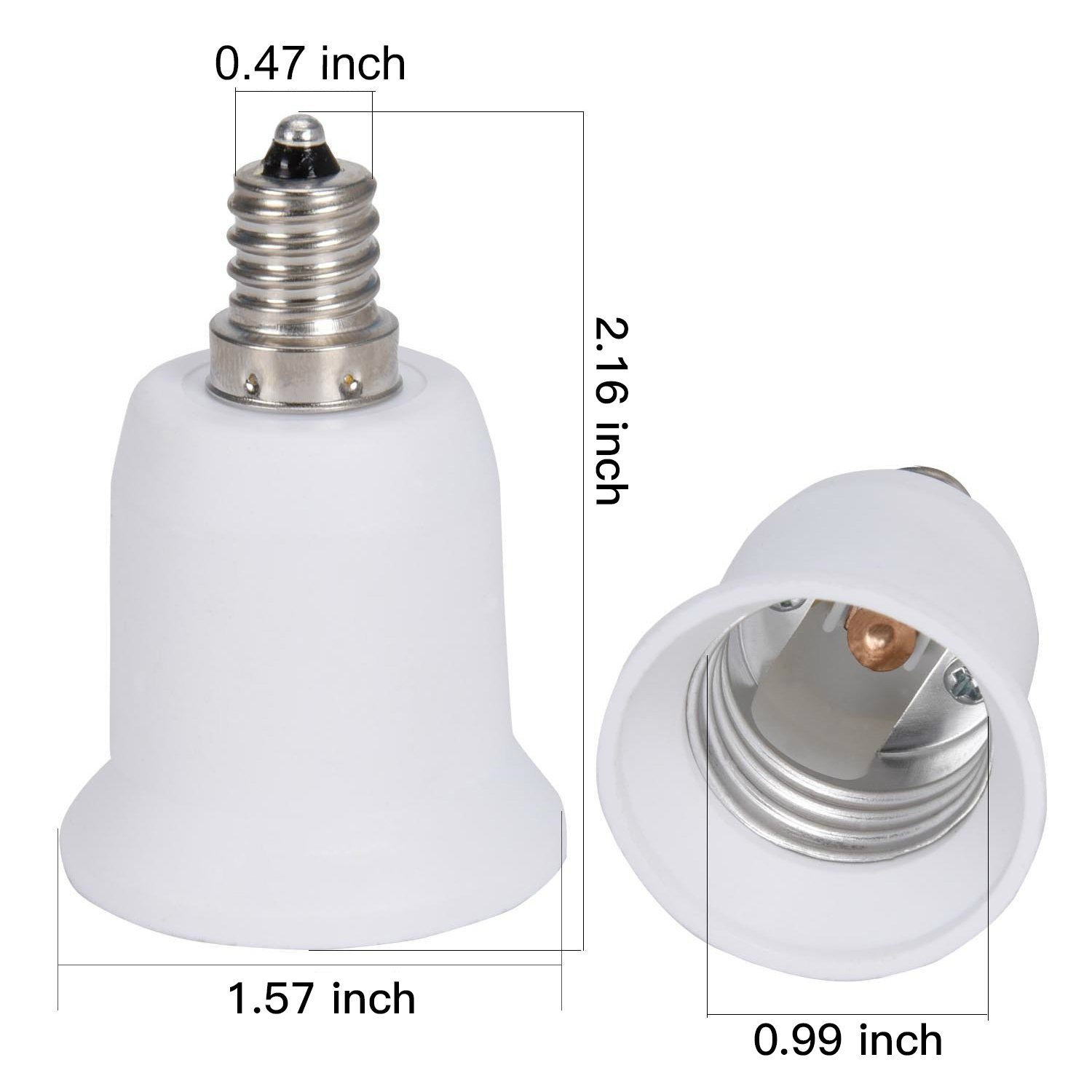

Резьбовой цоколь E (Эдисона) – это система быстрого соединения лампы с патроном. Как уже говорилось выше, обозначается буквой E, после которой указано число, обозначающее диаметр (в миллиметрах). Например, E27 – это резьбовой цоколь с диаметром 27 мм.
| Тип | Диаметр, мм | Наименование |
| Е5 | 5 | Микроцоколь (LES) |
| Е10 | 10 | Миниатюрный цоколь (MES) |
| Е12 | 12 | Миниатюрный цоколь (MES) |
| Е14 | 14 | «Миньон» (SES) |

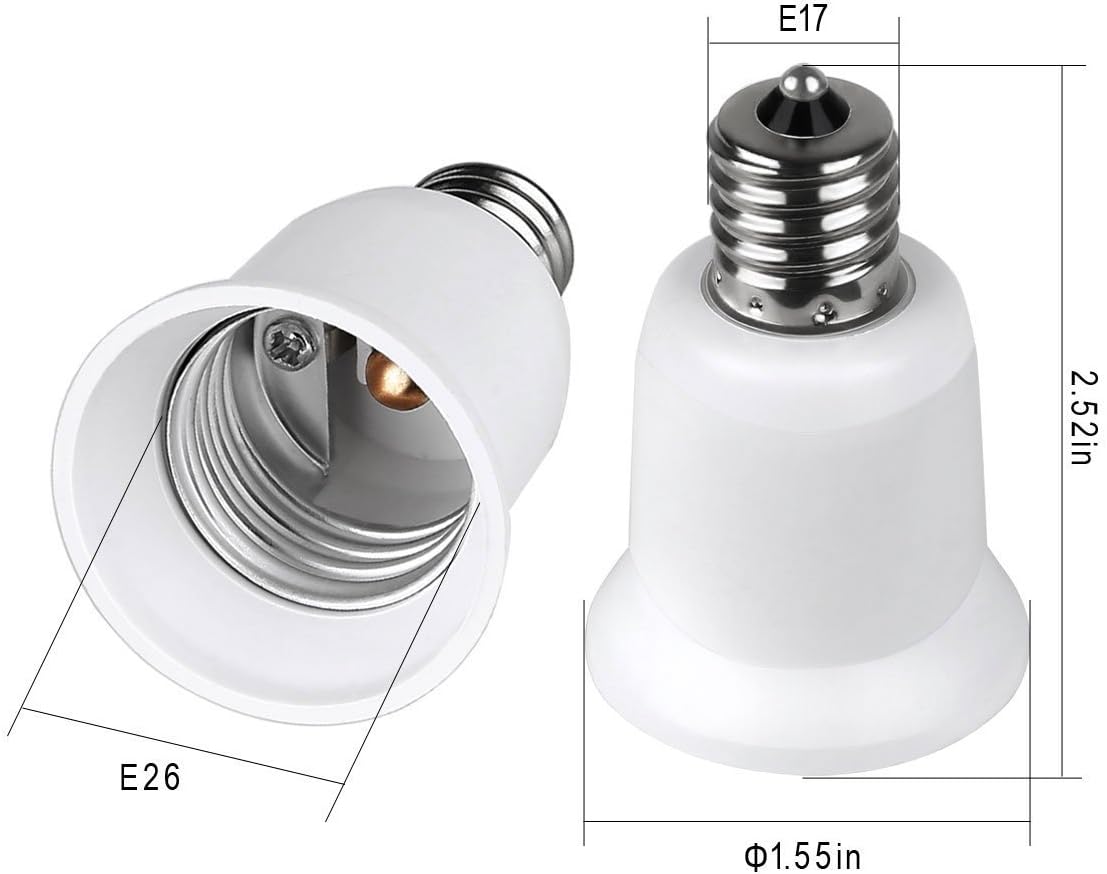

| Е17(110 В) | 17 | Малый цоколь (SES) |
| Е26(110 В) | 26 | Средний цоколь (ES) |
| Е27 | 27 | Средний цоколь (ES) |
| Е40 | 40 | Большой цоколь (GES) |
Цоколь Е10 – это самый маленький из резьбовых цоколей. Миниатюрные лампочки с этим цоколем есть в елочных гирляндах. Кроме того, такой цоколь применяется в карманных фонарях.
Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп. Как правило, они используются в небольших светильниках, люстрах и бра. Также изготавливаются в таком цоколе современные светодиодные лампы, ими можно заменять любую стандартную лампу накаливанию, при этом существенно будет экономиться электроэнергия. Их отличие состоит в наибольшем разнообразим типов: свечеобразная, грушевидная, шарообразная, каплевидная, зеркальная и т.д.

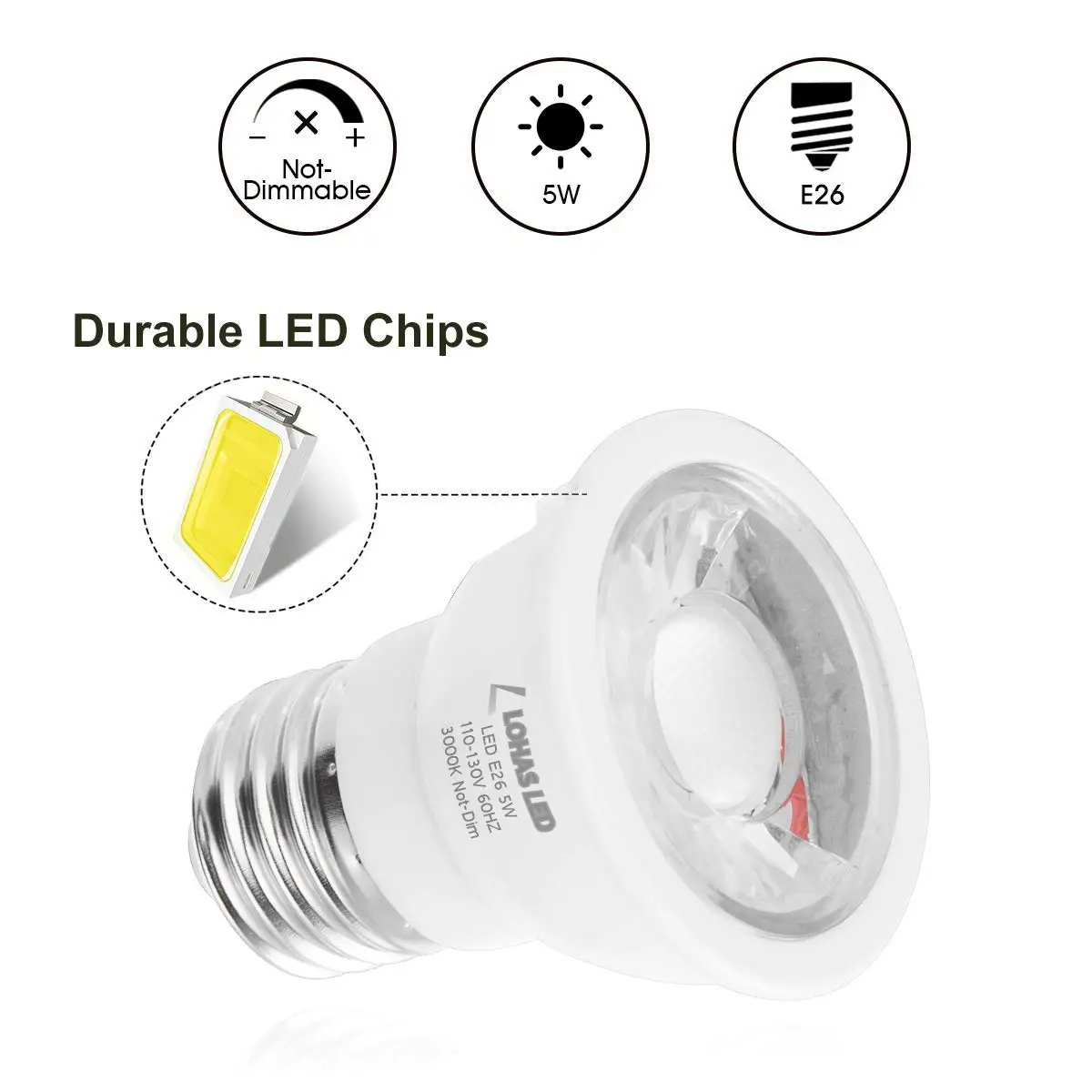

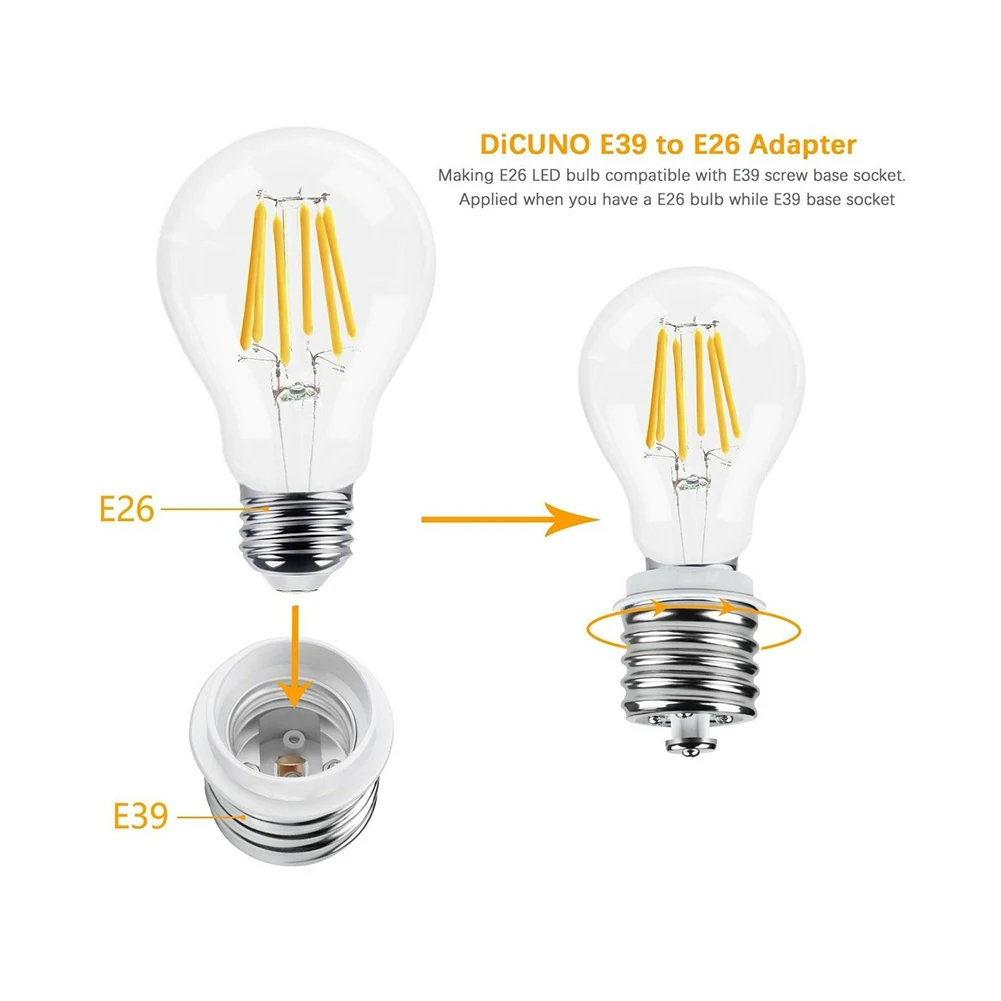

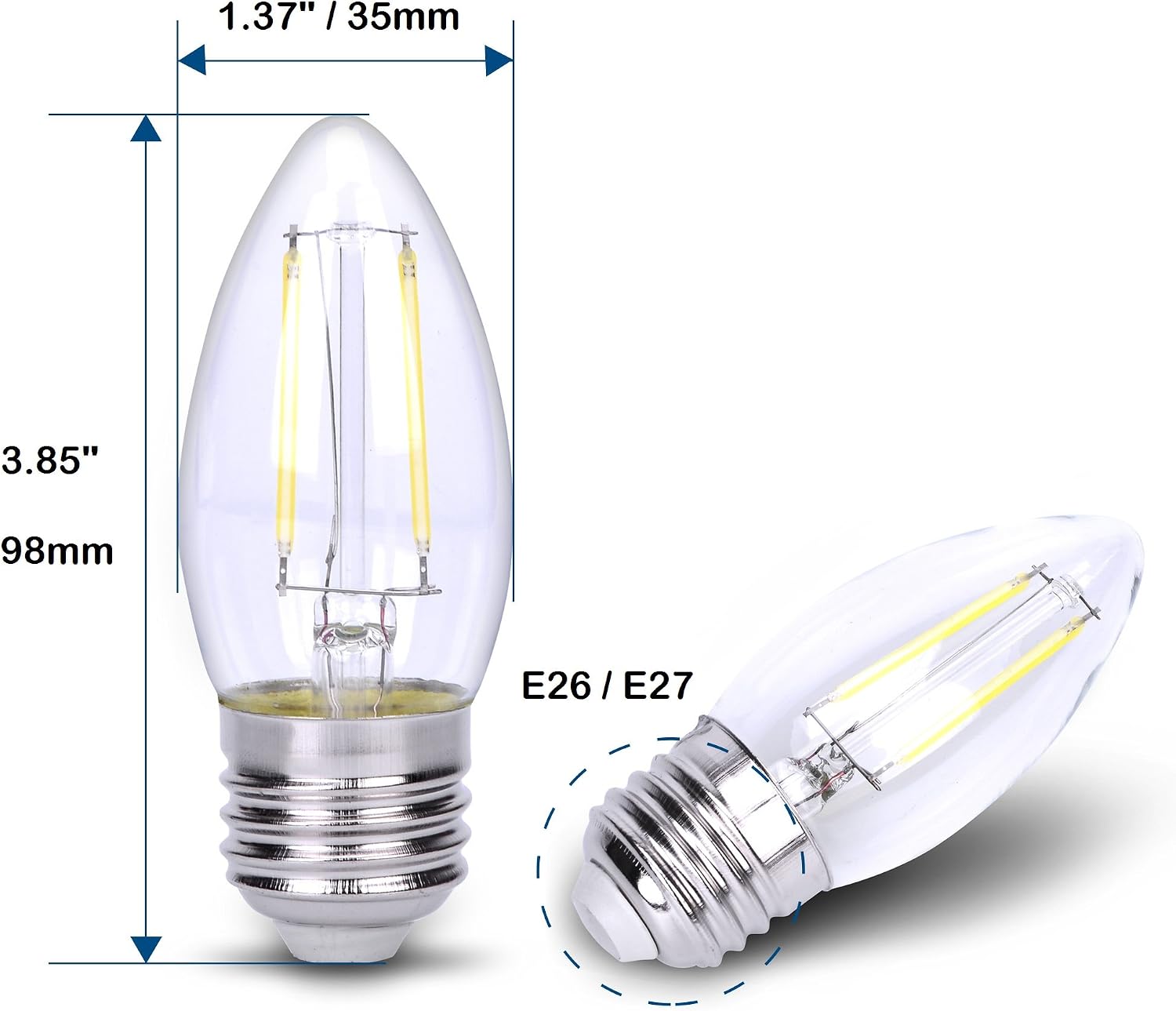

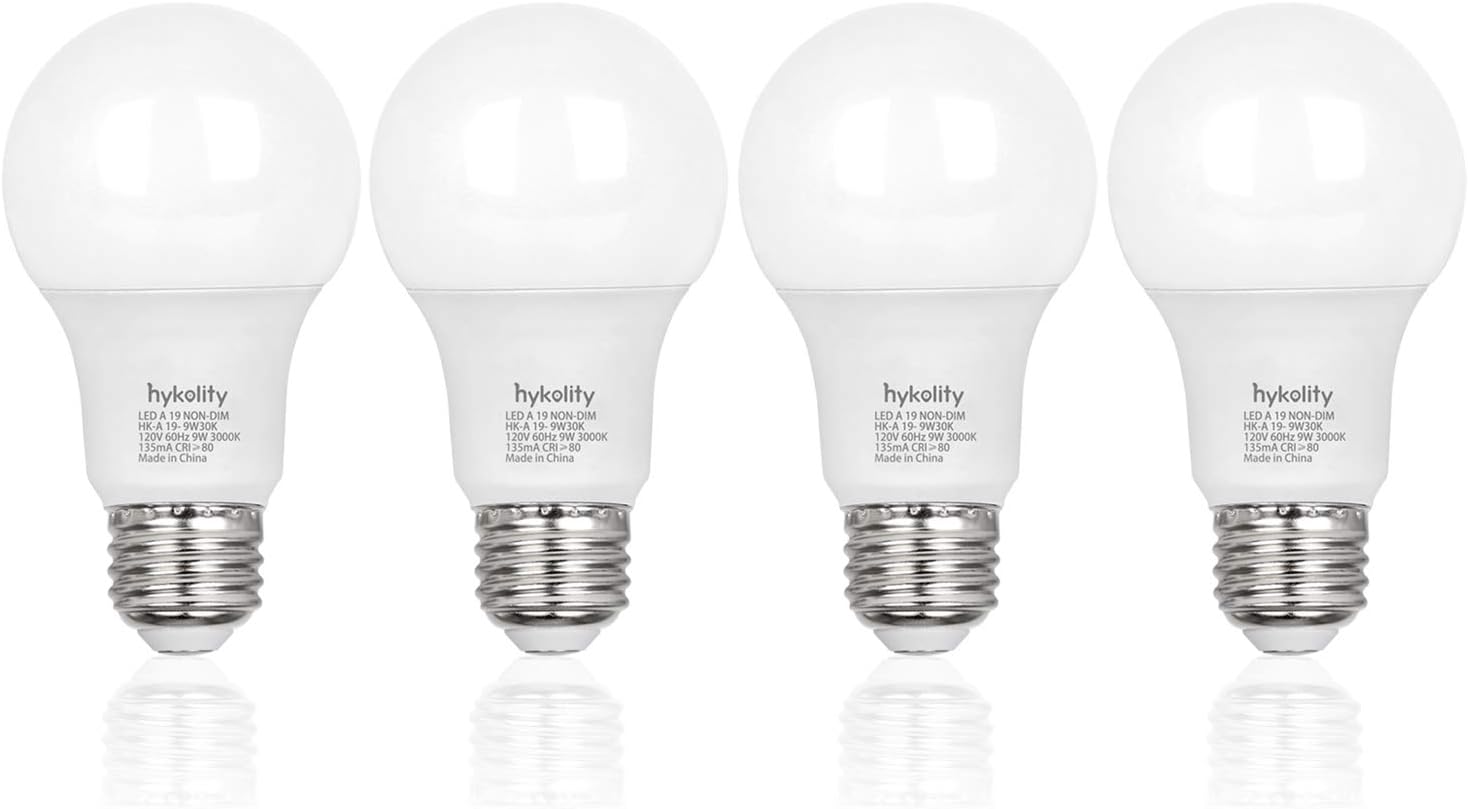

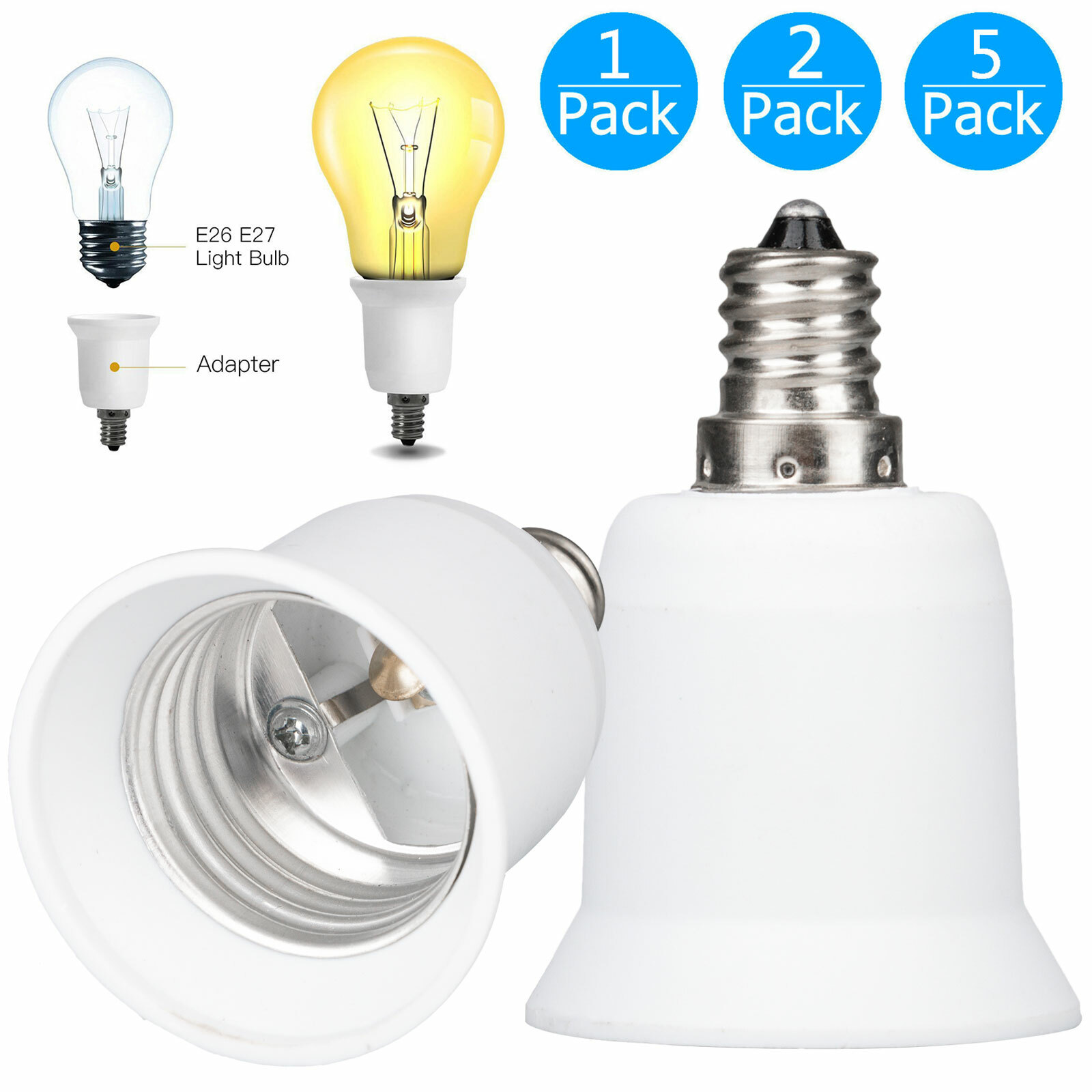

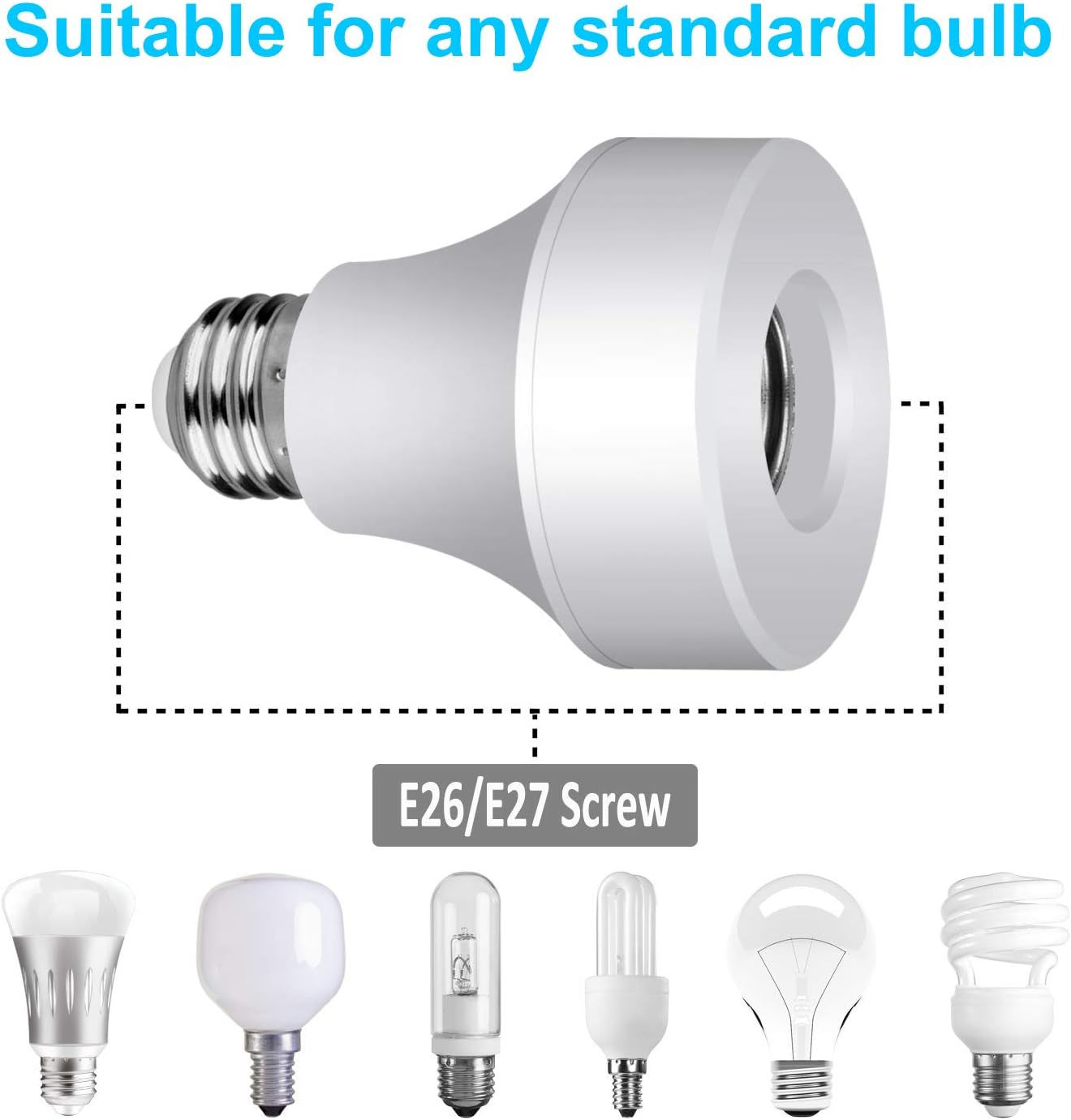

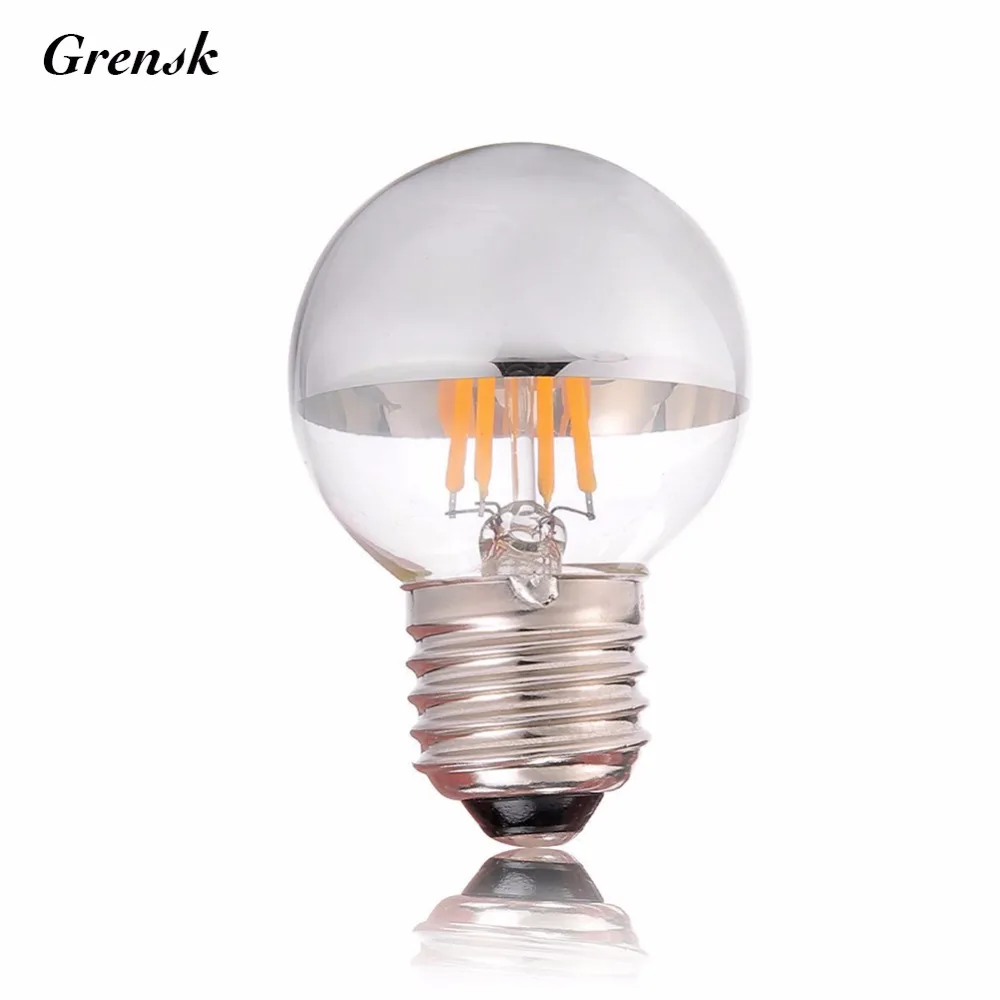

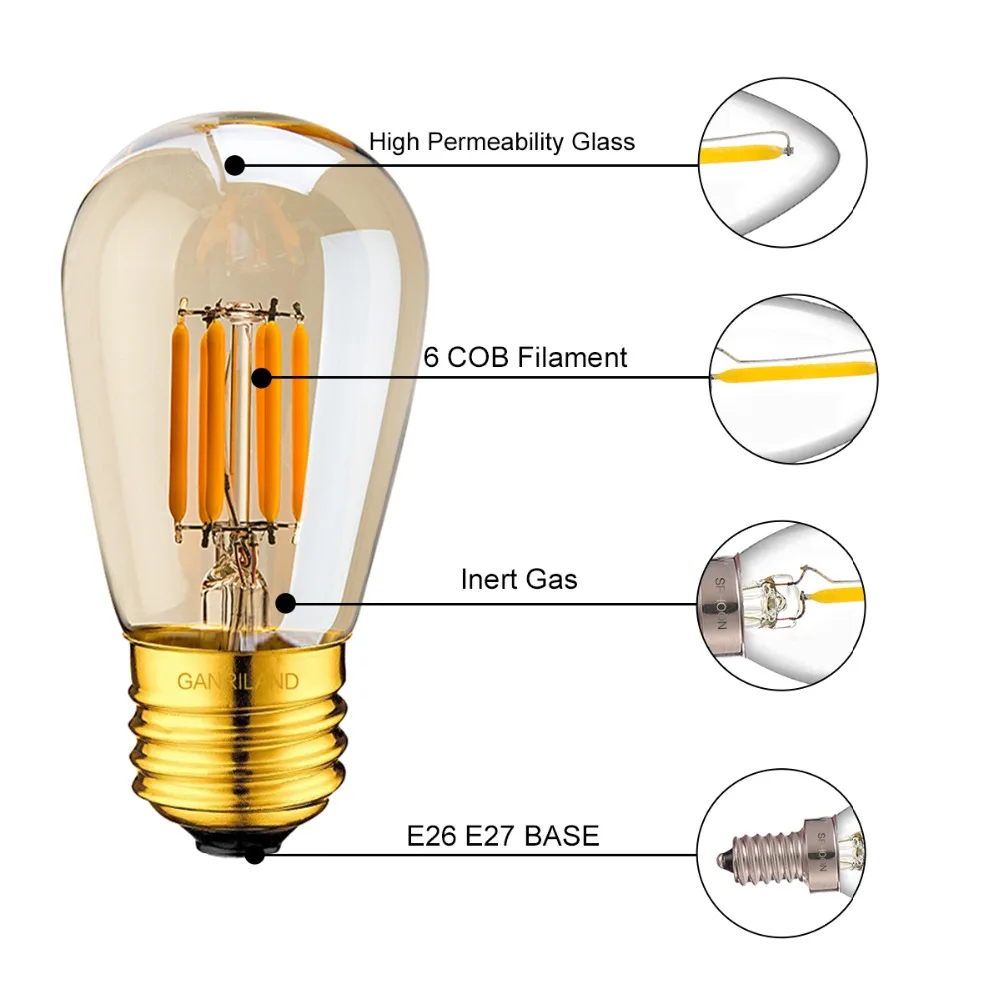

Цоколь Е27 – осветительные приборы с этим цоколем самые распространенные. Они подходят под стандартные патроны, установленные в каждом помещении. Светодиодные лампы с этим цоколем очень напоминают стандартные и привычные нам лампы накаливания. Подойдут они к любому светильнику с аналогичным патроном. Можно также взять лампы с цоколем Е26, который предназначается для напряжения в 110 В.
Цоколь Е40 – цоколь «голиаф». В основном используется в уличных светильниках, а также для освещения производственных помещений. Заменив обычную лампу на светодиодную с аналогичным цоколем, вы сможете сэкономить затраты на электроэнергию в 10 раз, а также получите лампу с достаточно долгим сроком службы – больше 10 лет.
2. Штырьковый цоколь – это штыревая система соединения лампы с патроном. Обозначается буквой G и числом, указывающим расстояние между центрами штырьков. Если штырьков достаточно большое количество, то цифра обозначает диаметр окружности, на которой расположены центры штырьков. Раньше этот цоколь использовался для установки трубчатых люминесцентных ламп. Например, G13 – это штырьковый цоколь с расстоянием между контактами в 13 мм.
| Тип | Расстояние между контактами, мм |
| G4 GU4 GY4 | 4 |
| G5 | 5 |
| G5.3 GU5.3 GX5.3 | 5.3 |
| GY6.35 | 6.35 |
| G9 | 9 |
| GZ10 | 10 |
| G13 | 13 |
| G53 GU53 GX53 | 53 |
Цоколь G13 – в серии светодиодных ламп созданы трубки Т8 и Т10, которые отлично подходят для установки в патрон G13. На эти лампы легко заменять ранее использовавшиеся люминесцентные лампы. Кроме общего цоколя, светодиодные трубки внешне похожи на люминесцентные.
Цоколь G53 – самой актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53. Дело в том, что она обеспечивает приятный и яркий цвет, показывая товар в наиболее привлекательном виде.
Цоколь GU5,3 – зачастую встречается в галогеновых лампах накаливания MR16. Этот цоколь используют в ювелирных магазинах, для освещение витрин, в качестве подсветки для картин, акцентного освещения, в мебельных светильниках, в натяжных и подвесных потолках. Светодиодные лампы с таким цоколем имеют достаточно широкую линейку, поэтому они смогут полноценно заменить галогенные лампы. Вот пример такой лампы:

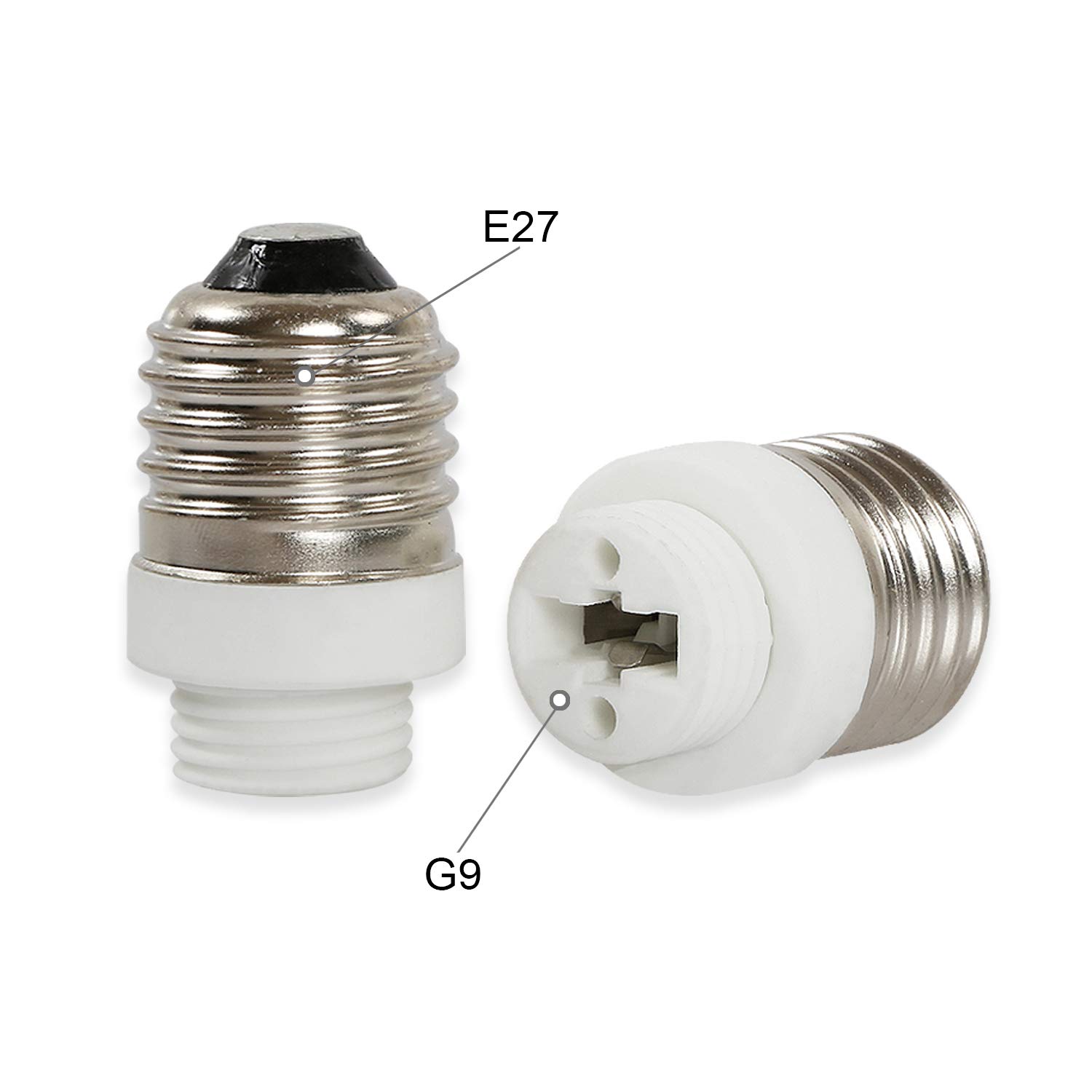

Цоколь G9 – штырьковый цоколь в виде двух вытянутых петелек проволоки с расстоянием между штырьками 9 мм. Лампы с цоколем G9 используются в светильниках декоративного и акцентного освещения, в последнее время их можно часто встретить в люстрах для дома.
Вот его схема и пример светодиодной лампы с цоколем G9:
Цоколь G4 разработан для миниатюрных ламп с корпусом MR11, которые часто используются для декоративного светового оформления благодаря своему точечному яркому свету. В большинстве случаев это низковольтные лампы для напряжения 12В или 24В. Достоинство этих ламп проявляются, главным образом, во встраиваемых потолочных светильниках, а также гибких системах освещения. Например: Дополнение: После буквы G могут быть указаны и другие буквы (U X Y Z), которые указывают на модификацию конструкции. ВАЖНО! Такие цоколя не являются взаимозаменяемыми. Особое внимание хочется уделить цоколям G23 и G24. Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Этот вид цоколя имеют классические потолочные светильники. В серии светодиодной продукции с таким цоколем можно купить лампы серии GL-BR. Цоколь G10q используется в люминесцентных кольцевых лампах:
Дополнительно. Стоит отметить, что в некоторых случаях может использоваться комбинация двух или более аналогичных цоколей. В таком случае, перед обозначением цоколя указывается число, показывающее количество комбинируемых цоколей. Например, 2G11, 2G10, 2G13.
3. Цоколь с утопленным контактом. Как сказано выше, он обозначается буквой R, после которой идет число, показывающее общую длину лампы в мм. Главные представители ламп с цоколем R7s – кварцевые галогенные лампы, которые используют в осветительных установках высокой интенсивности. Такие лампы легкие и маленькие, их используют в сетях переменного тока 220 В, 50Гц. Стоит обратить внимание, что после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм. Например, R7s
4. Штифтовой цоколь имеет на корпусе цоколя специальные штифты для соединения с патроном. Обозначается буквой В. Этот цоколь был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. После этого цоколь фиксируют, прокручивая на четверть оборота. Например, цоколь BA21d – штифтовой цоколь с диаметром корпуса 21 мм и двумя контактами.
Цоколь ВА – разновидность штифтового цоколя лампы накаливания, используемая в автомобилях. Этот подтип имеет несимметричные боковые контакты, что дает возможность закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, навигационных судовых огней, фар и т.д.
5. Софитный цоколь обозначается буквой S. Такой вид цоколя используют в светильниках для освещения ванных комнат, сценическом оборудовании или подсветке зеркал. Цифры обозначают диаметр корпуса. Например, S19 – это софитный цоколь с диаметром корпуса 19 мм; S14s – это софитный цоколь с диаметром 14 мм и одним контаком:
6. Фокусирующий цоколь обозначается буквой P. Его применяют для прожекторов, фонарей, навигационных огней, кинопроекторов и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа. Например, цоколь P20d – это фокусирующий цоколь с диаметром фокусирующего фланца 20 мм и двумя контактами. На картинке показан цоколь, применяемый в лампах головного цвета автомобиля.
- диаметр цоколя – 5,5мм
- диаметр колбы – 4,8 мм
- общая длина лампы – 30 мм
8. Цоколь типа W – в этом случае контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначается общая толщина стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
Стоит отметить! На сегодняшний день существует так же ряд нестандартных цоколей, которые используются в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
- MR16 (цифры могут быть разные)- стандартный типоразмер галогенных ламп накаливания с отражателем. Как правило, используется штырьковый цоколь (g9, g4, g23 и т. д.).

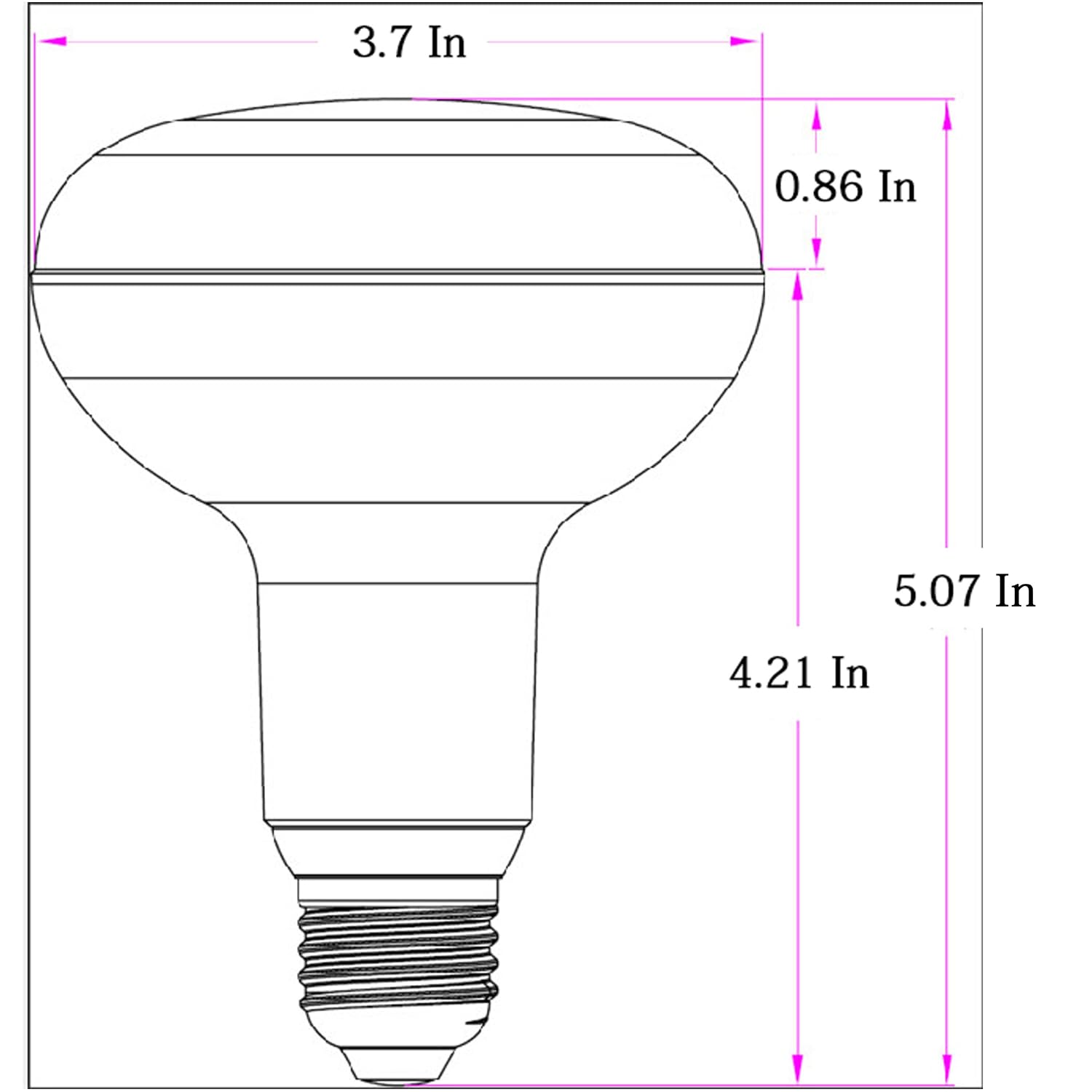

- R50 (цифры – это диаметр лампы)- типоразмер рефлекторных ламп. Их используют для создания направленного света. Как правило, используется резьбовой цоколь — е27 или е14.
- 2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг. Как правило, используется цоколь G10q или GR8.
- T5 (диаметр 5/8 дюйма=1.59 см),
- T8 (диаметр 8/8 дюйма=2.54 см),
- T10 (диаметр 10/8 дюйма=3.17 см),
- T12 (диаметр 12/8 дюйма=3.80 см).
