2. Защита человека от поражения электрическим током

Безопасность при работе с электроустановками обеспечивается применением различных технических и организационных мер. Они регламентированы действующими правилами устройства электроустановок (ПУЭ). Технические средства защиты от поражения электрическим током делятся на коллективные и индивидуальные, на средства, предупреждающие прикосновение людей к элементам сети, находящимся под напряжением, и средства, которые обеспечивают безопасность, если прикосновение все-таки произошло.

Основные способы и средства электрозащиты:

• изоляция токопроводящих частей и ее непрерывный контроль;

• установка оградительных устройств;

• предупредительная сигнализация и блокировки;

• использование знаков безопасности и предупреждающих плакатов;

• использование малых напряжений;

• электрическое разделение сетей;

• средства индивидуальной электрозащиты.

Изоляция токопроводящих частей — одна из основных мер электробезопасности. Согласно ПУЭ сопротивление изоляции токопроводящих частей электрических установок относительно земли должно быть не менее 0,5—10 МОм 1 . Различают рабочую, двойную и усиленную рабочую изоляцию.

Рабочей называется изоляция, обеспечивающая нормальную работу электрической установки и защиту персонала от поражения электрическим током. Двойная изоляция, состоящая из рабочей и дополнительной, используется в тех случаях, когда требуется обеспечить повышенную электробезопасность оборудования (например, ручного электроинструмента бытовых электрических приборов и т.д.). Сопротивление двойной изоляции должно быть не менее 5 МОм, что в 10 раз пре вышает сопротивление обычной рабочей. В ряде случаев рабочую изоляцию выполняют настолько надежно, что ее электросопротивление составляет не менее 5 МОм и потому она обеспечивает такую же защиту от поражения током, как и двойная. Такую изоляцию называют усиленной рабочей изоляцией.

Существуют основные и дополнительные изолирующие средства. Основными называют такие электрозащитные средства, изоляция которых надежно выдерживает рабочее напряжение. Дополнительные электрозащитные средства усиливают изоляцию человека от токопроводящих частей и земли. В табл. 20.2 приведены основные сведения об изолирующих электрозащитных средствах.

Неизолированные токопроводящие части электроустановок, работающих под любым напряжением, должны быть надежно ограждены или расположены на недоступной высоте, чтобы исключить случайное прикосновение к ним человека. Конструктивно ограждения изготавливают из сплошных металлических листов или металлических сеток.

Для предупреждения об опасности поражения электрическим током используют различные звуковые, световые и цветовые сигнализаторы, устанавливаемые в зонах видимости и слышимости персонала. Кроме того, в конструкциях электроустановок предусмотрены блокировки — автоматические устройства, с помощью которых преграждается путь в опасную зону или предотвращаются неправильные, опасные для человека действия. Блокировки могут быть механические (стопоры, защелки, фигурные вырезы), электрические или электромагнитные. Для информации персонала об опасности служат предупредительные плакаты, которые в соответствии с назначением делятся на предостерегающие, запрещающие, разрешающие и напоминающие. Части оборудования, представляющие опасность для людей, окрашивают в сигнальные цвета и на них наносят знак безопасности (в соответствии с ГОСТом 12.4.026-76 «Цвета сигнальные и знаки безопасности»). Красным цветом окрашивают кнопки и рычаги аварийного отключения электроустановок.

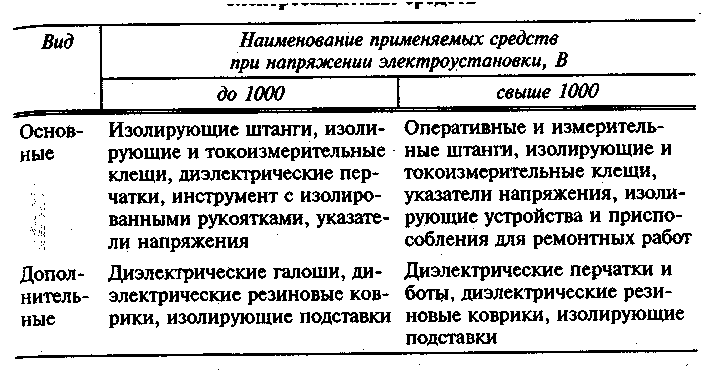

Таблица 2. Классификация изолирующих электрозащитных средств

Для уменьшения опасности поражения током людей, работающих с переносным электроинструментом и осветительными лампами, используют малое напряжение, не превышающее 42 В. В ряде случаев, например, при работе в металлическом резервуаре, для питания ручных переносных ламп используют напряжение 12 В.

Для повышения безопасности проводят электрическое разделение сетей на отдельные короткие электрически не связанные между собой участки с помощью разделяющих трансформаторов. Такие разделенные сети обладают малой емкостью и высоким сопротивлением изоляции. Раздельное питание используют при работе с переносными электрическими приборами, на строительных площадках, при ремонтах на электростанциях и др.

При замыканиях тока на конструктивные части электрооборудования (замыкание на корпус) на них появляются напряжения, достаточные для поражения людей или возникновения пожара. Осуществить защиту от поражения электрическим током и возгорания в этом случае можно тремя путями: защитным заземлением, занулением и защитным отключением.

Защитное заземление — это преднамеренное соединение с землей или ее эквивалентом металлических нетоковедущих частей электрооборудования, которые в обычном состоянии не находятся под напряжением, но могут оказаться под ним при случайном соединении их с токоведущими частями.

Если произошло замыкание и корпус электроустановки оказался под напряжением, то прикоснувшийся к нему человек попадает под напряжение прикосновения (У_пр), которое определяется выражением:

(9)

где V₃ — полное напряжение на корпусе электроустановки, В;

Vх — потенциал поверхности земли или пола, В.

Таким образом, напряжением прикосновения называется напряжение между двумя точками цепи тока, которых одновременно может коснуться человек.

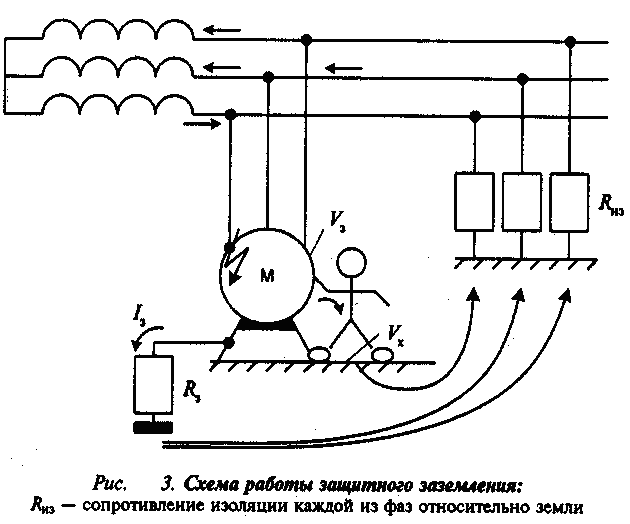

Рассмотрим схему действия защитного заземления на примере трехфазной сети с изолированной нейтралью (рис. 3).

Если человек прикоснется к заземленной электроустановке, находящейся под напряжением, то он попадет под напряжение прикосновения, определяемое по Формуле:

где а_пр — коэффициент напряжения прикосновения или просто коэффициент прикосновения (а_пр < 1 и зависит от вида заземлителя);

Iз — ток замыкания, А;

Rз — сопротивление защитного заземления, Ом.

Ток, проходящий через тело человека, попавшего под напряжение прикосновения (I А _чел , А), составит:

где Rс — сопротивление растеканию тока в земле, зависящее от удельного сопротивления земли и сопротивления подошвы обуви человека, Ом.

Если человек находится в условиях высокой влажности (Rс -> 0), предыдущую формулу можно упростить:

Рассчитаем I А чел для случая, если Iз= 4 А, Rз = 4 Ом и апр = 0,4 (контурный заземлитель):

Этот ток безопасен для человека, так как не превышает значения неотпускающего тока (10 мА).

Таким образом, принцип действия защитного заземления заключается в снижении до безопасных значений напряжений прикосновения (и напряжения шага), вызванных замыканием на корпус.

Защитному заземлению (занулению) подвергают металлические части электроустановок и оборудования, доступные для прикосновения человека и не имеющие других видов защиты, например, корпуса электрических машин, трансформаторов, светильников, каркасы распределительных щитов, металлические трубы и оболочки электропроводок, а также металлические корпуса переносных электроприемников.

Обязательно заземляют электроустановки, работающие под напряжением 380 В и выше переменного тока и питающиеся от источника постоянного тока с напряжением 440 В и выше. Кроме того, в помещениях повышенной и особой опасности заземляют установки с напряжением от 42 до 380 В переменного тока и от 110 до 440 В постоянного тока.

Заземляющее устройство — это совокупность заземлителей — металлических проводников, соприкасающихся с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем. В зависимости от взаимного расположения заземлителей и заземляемого оборудования различают выносные и контурные заземляющие устройства. Первые из них характеризуются тем, что заземлители вынесены за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточены на некоторой части этой площадки (рис. 4).

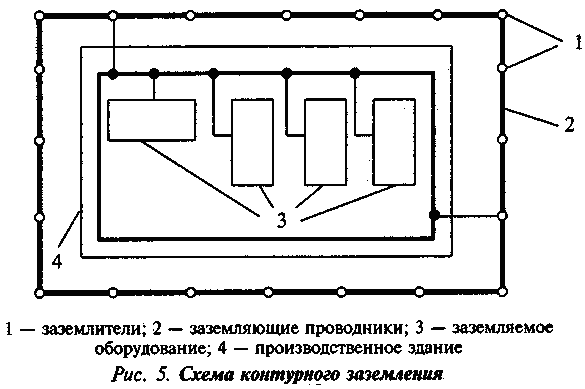

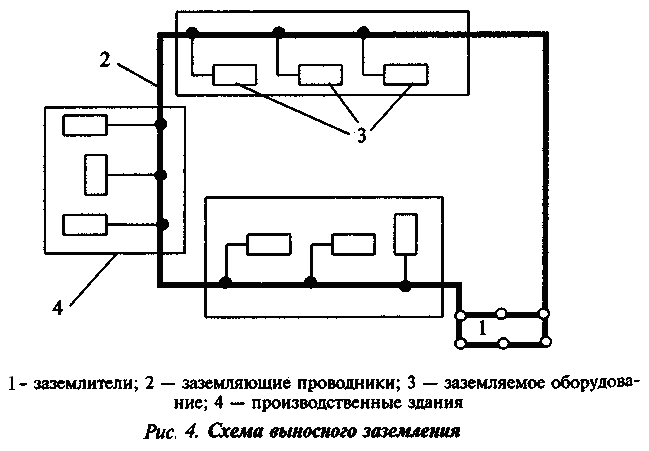

Контурное заземляющее устройство (рис. 5), заземлители которого располагаются по контуру (периметру) вокруг заземляемого оборудования на небольшом расстоянии друг от друга (несколько метров), обеспечивает лучшую степень защиты, чем предыдущее.

Заземлители бывают искусственные, которые используются только для целей заземления, и естественные, в качестве которых используют находящиеся в земле трубопроводы (за исключением трубопроводов горючих жидкостей или газов), металлические конструкции, арматуру железобетонных конструкций, свинцовые оболочки кабелей и др. Искусственные заземлители изготавливают из стальных труб, уголков, прутков или полосовой ткани.

Требования к сопротивлению защитного заземления регламентируются ПУЭ. В любое время года это сопротивление не должно превышать:

• 4 Ом — в установках, работающих под напряжением до 1000 В; если мощность источника тока составляет 100 кВ*А и менее, то сопротивление заземляющего устройства может достигать 10 Ом;

• 0,5 Ом — в установках, работающих под напряжением выше 1000 В с эффективно заземленной нейтралью. Наибольшее сопротивление заземляющего устройства (R, Ом) не должно быть более 250/ Iз (но не более 10 Ом) в установках напряжением выше 1000 В с изолированной нейтралью. При использовании заземляющего устройства одновременно для ус­тановок напряжением до 1000 В, R не должно быть более 125/ Iз (но не более 4 или 10 Ом соответственно). В этих формулах Iз — ток замыкания на землю, А.

Защитное зануление предназначено для защиты в трехфазных четырехпроводных сетях с глухозаземленной нейтралью, работающих под напряжением до 1000 В, так как в этих сетях использование защитного заземления неэффективно. Обычно это сети 220/127, 380/220 и 660/380 В.

Рассмотрим действие защитного зануления подробнее. Пусть имеется трехфазная трехпроводная сеть, работающая под напряжением до 1000 В с заземленной нейтралью (рис. 6).

Если в такой схеме одна из фаз будет замкнута на корпус электропроводки (показана на схеме молниеобразной стрелкой), то величина тока (Iз, А), протекающего в сети, определится из следующей зависимости:

(14)

где Vф — фазное напряжение, В;

Ro — сопротивление заземления нейтрали, Ом;

Iз — сопротивление корпуса электроустановки, Ом.

При этом на корпусе электроустановки возникает напряжение относительно земли (Vк), определяемое следующей формулой:

(15)

Рассчитаем величину тока короткого замыкания (1к, А) для значений V_ф = 220 В и R₀ = Rз = 4 Ом:

(16)

Ток короткого замыкания /₃ может оказаться недостаточным для срабатывания защиты, и электроустановка может не отключиться. Корпус электроустановки находится под опасным напряжением. Если человек случайно прикоснется к корпусу электроустановки, находящейся под этим напряжением, то ток, протекающий через тело человека, составит:

(17)

где а_пр — коэффициент напряжения прикосновения.

Если а_пр = 1 и V_K = 110 В, то I_чел = 110/1000 = 0,11 А = 110 мА. Этот ток превышает значение фибрилляционного, поэтому является смертельно опасным. Таким образом, защитное заземление в этом случае не обеспечивает надежной защиты человека, поэтому используют не заземление, а зануление.

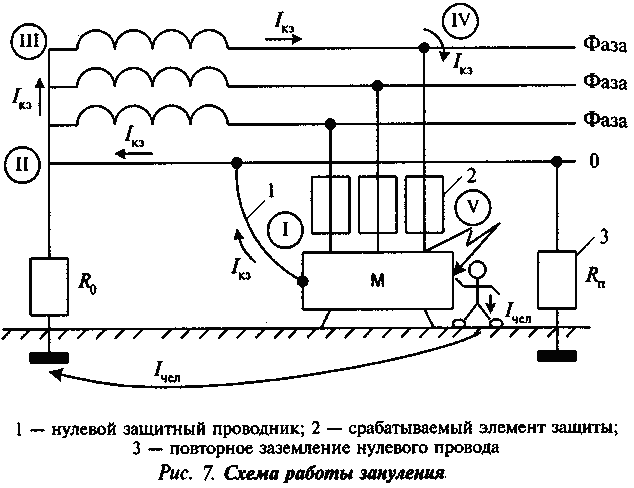

Занулением называют способ защиты от поражения током автоматическим отключением поврежденного участка сети и одновременно снижением напряжения на корпусах оборудования на время, пока не сработает отключающий аппарат (плавкие предохранители, автоматы и др.). Зануление — это преднамеренное соединение с нулевым защитным проводником металлических нетокопроводяших частей, которые могут оказаться под напряжением (рис. 7).

Проводник (1), который соединяет зануляемые части элекроустановки с глухозаземленной нейтральной точкой обмотки трансформатора, называют нулевым защитным. Назначение этого проводника заключается в создании для тока короткого замыкания электрической цепи с малым электросопротивлением (цепь обозначена на рисунке цифрами I — II — III — IV — V), чтобы данный ток был достаточен для быстрого отключения повреждения от сети. Это достигается срабатыванием элемента защиты сети от тока короткого замыкания (на рисунке этот элемент обозначен цифрой 2).

Цепь зануления I — II — III — IV — V имеет очень малое электрическое сопротивление (доли Ом). Ток короткого замыкания, возникающий при замыкании на корпус и проходящий по цепи зануления, достигает большого значения (нескольких сотен ампер), что обеспечивает быстрое и надежное срабатывние элементов защиты.

Для устранения опасности обрыва нулевого провода устраи­вают его повторное многократное рабочее заземление через ка­ждые 250 м.

Основное требование безопасности к занулению: оно должно обеспечивать надежное и быстрое срабатывание защиты. Для этого необходимо выполнение следующего условия:

I_Kз >k I_HOM, (18)

где Iном — номинальное значение тока, при котором происходит срабатывание элемента защиты;

k — коэффициент, характеризующий кратность тока короткого за­мыкания относительно номинального значения тока, при котором срабатывает элемент защиты.

Время срабатывания элементов защиты зависит от силы тока. Так, для плавких предохранителей и тепловых автоматов при k = 10 время срабатывания предохранителя составляет 0,1 с, а при k = 3—0,2 с. Электромагнитный автоматический выключатель обесточивает сеть за 0,01 с. Согласно требованиям ПУЭ в помещениях с нормальными условиями k должен находиться в пределах 1,2—3, а во взрывоопасных помещениях — k = 1,4—6.

Еще одна система защиты — защитное отключение — это защита от поражения электрическим током в электроустановках, работающих под напряжением до 1000 В, автоматическим отключением всех фаз аварийного участка сети за время, допустимое по условиям безопасности для человека.

Основная характеристика этой системы — быстродействие, оно не должно превышать 0,2 с. Принцип защиты основан на ограничении времени протекания опасного тока через тело человека. Существуют различные схемы защитного отключения, одна из них, основанная на использовании реле напряжения, представлена на рис. 20.8.

При замыкании фазного провода на заземленный или зануленный корпус электроустановки на нем возникает напряжение корпуса V_K. Если оно превышает заранее установленное предельно допустимое напряжение V_{K доп} (т. е. если V_K > У_{к доп}), срабатывает защитное отключающее устройство. Схема работает следующим образом.

Вследствие разности потенциалов между корпусом электроустановки 1 и землей возникает ток I_р , который, проходя через реле 5, замыкает его контакты, подавая питание на отключающую катушку 3. Под влиянием возникшего электромагнитного поля внутрь нее втягивается сердечник 4, вызывая отключение автоматического выключателя 2, и установка обесточивается.

Защитное отключение рекомендуется применять:

• в передвижных установках напряжением до 1000 В;

• для отключения электрооборудования, удаленного от источника питания, как дополнение к занулению;

• в электрифицированном инструменте как дополнение к| защитному заземлению или занулению;

• в скальных и мерзлых грунтах при невозможности выполнить необходимое заземление.

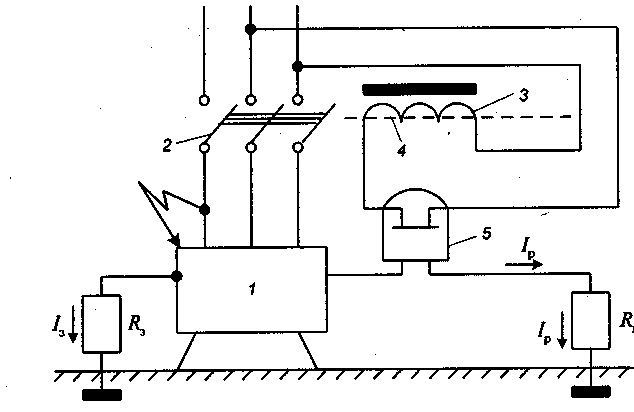

1 — корпус электроустановки; 2 — автоматический выключатель; 3 — отключающая катушка; 4 — сердечник катушки; 5 — реле максимального

напряжения; R_з — сопротивление защитного заземления; I₃ — ток замыкания; I_p — ток, протекающий через реле; R₁ — сопротивление вспомогательного заземления

Рис. 8. Схема защитного отключения

Рассмотрим кратко организационные мероприятия, обеспечивающие безопасную эксплуатацию электроустановок. К ним относятся оформление соответствующих работ нарядом или распоряжением, допуск к работе, надзор за проведением работ, строгое соблюдение режима труда и отдыха, переходов на другие работы и окончания работ.

Нарядом для проведения работы в электроустановках называют составленное на специальном бланке задание на ее безопасное производство, определяющее содержание, место, время начала и окончания работы, необходимые меры безопасности, состав бригад и лиц, ответственных за безопасность выполнения работ. Распоряжением называют то же задание на безопасное производство работы, но с указанием содержания работы, места, времени и лиц, которым поручено ее выполнение.

Все работы на токопроводящих частях электроустановок под напряжением и со снятием напряжения выполняют по наряду, кроме кратковременных работ (продолжительностью не более 1 ч), требующих участия не более трех человек. Эти работы выполняют по распоряжению.

К организационным мероприятиям также относятся обучение персонала правильным приемам работы с присвоением работникам, обслуживающим электроустановки, соответствующих квалификационных групп. Сведения о квалификационных груп­пах персонала представлены в табл. 3.

В ряде случаев существенную опасность для человека представляет статическое электричество, под которым понимают совокупность явлений, связанных с возникновением, сохране­нием и релаксацией (ослаблением) свободного электрического заряда на поверхности и в объеме диэлектрических веществ, материалов, изделий или на изолированных проводниках. Протекание различных технологических процессов, таких, как измельчение, распыление, фильтрование и другие, сопровождается электризацией материалов и оборудования, причем возникающий на них электрический потенциал достигает значений тысяч и десятка тысяч вольт. Воздействие статического электричества на организм человека проявляется в виде слабого длительно протекающего тока либо в форме кратковременного разряда через тело человека, в результате чего может произойти несчастный случай.

Вредное воздействие на организм человека оказывает и электрическое поле повышенной напряженности. Оно вызывает функциональные изменения центральной нервной, сердечнососудистой и некоторых других систем организма.

Защиту от статического электричества осуществляют по двум основным направлениям: уменьшение генерации электрических зарядов и устранение зарядов статического электричества. Для реализации первого направления необходимо правильно подбирать конструкционные материалы, из которых изготавливаются машины, агрегаты и прочее технологическое оборудование. Эти материалы должны быть слабо электризующимися или неэлектризующимися. Например, синтетический материал, состоящий на 40% из нейлона и 60% дакрона, не электризуется при трении о хромированную поверхность.

Таблица 3. Квалификационные группы персонала, обслуживающего электроустановки

Для снятия зарядов статического электричества с поверхности технологического оборудования его обязательно заземляют.

Кроме перечисленных способов защиты от статического электричества большое значение имеет снижение удельного поверхностного электрического сопротивления перерабатываемых материалов. Это достигается повышением относительной влажности в помещении, где производится обработка поглощающих воду материалов (древесины, бумага, хлопчатобумажной ткани и др.), до 65—70%, нанесением на их поверхность специальных антистатических составов, введением в состав твердых диэлектриков электропроводящих материалов (графита, углеродных волокон, алюминиевой пудры и т.д.). Существуют и другие методы защиты от статического электричества.

Что является защитой при работе с электричеством

Средства защиты предназначены для обеспечения электробезопасности от поражения электрическим током при работе в электроустановках.

Согласно инструкции по применению и испытанию средств защиты они делятся на основные и дополнительные:
Основные средства защиты позволяют работать на токоведущих частях, находящихся под напряжением и имеют изоляцию, которая это напряжение выдерживает;
Дополнительные средства защиты — сами по себе не обеспечивают защиту от поражения электрическим током, но дополняет основное средство защиты и защищает от напряжения прикосновения и шагового напряжения.

Основные и дополнительные средства защиты различаются в зависимости от работы в электроустановках до 1000 Вольт или выше 1000 Вольт.

Основные и дополнительные средства защиты до 1000 В.

Основные (до 1000 Вольт):
диэлектрические перчатки;

• диэлектрические ковры и изолирующие подставки;
• диэлектрические галоши;
• изолирующие колпаки, покрытия и накладки;
• лестницы приставные, стремянки изолирующие стеклопластиковые.

Основные (выше 1000 Вольт):

• изолирующие штанги всех видов;
• изолирующие клещи;
• указатели напряжения;
• устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках
• специальные средства защиты, устройства и приспособления для работ под напряжением 110 кВ и выше.

• диэлектрические перчатки и боты;
• диэлектрические ковры (от 500х500 мм, 6 мм) и изолирующие подставки;
• изолирующие колпаки и накладки;
• штанги для переноса и выравнивания потенциала;
• лестницы приставные, стремянки изолирующие стеклопластиковые.

• специальная одежда, для защиты от электрической дуги;
• защитные очки и щитки;
• перчатки и рукавицы;
• каски защитные;
• респираторы, противогазы;
• предохранительные пояса и страховочные канаты, при работе на высоте.

38. Средства защиты о поражения электрическим током

I. В процессе эксплуатации электроустановок возникают условия, при которых, несмотря на самое совершенное конструктивное исполнение установок, не обеспечивается безопасность работающего, и поэтому требуется применение специальных средств защиты. К ним относятся приборы, аппараты, переносимые и перевозимые приспособления. Служащие для защиты персонала, работающего в электроустановках, от поражения электрическим током, электрического поля, продуктов горения, падения с высоты и т.п. Эти средства не являются конструктивными частями электроустановок; они дополняют ограждения; блокировки, сигнализацию, заземление, зануление и другие стационарные устройства.

Средства защиты, применяемые в электроустановках, могут быть условно разделены на четыре группы: изолирующие, ограждающие, экранирующие и предохранительные. Первые три группы предназначены для защиты персонала от поражения электрическим током и вредного воздействия электрического поля и называются электрозащитными средствами (ГОСТ 12.1.009-76).

Изолирующие электрозащитные средства. Изолируют человека от токоведущих частей, а также от земли.

Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей, к которым возможно случайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных операций с коммутационными аппаратами. К ним относятся временные переносные ограждения-щиты и ограждения-клетки, изолирующие накладки, временные переносные заземления и предупредительные плакаты.

Экранирующие электрозащитные средства служат для исключения вредного воздействия на работающих электрических полей промышленной частоты. К ним относятся индивидуальные экранирующие комплекты (костюмы с головными уборами, обувью и рукавицами), переносные экранирующие устройства (экраны) и экранирующие тканевые изделия (зонты, палатки и т.п.).

Предохранительные средства защиты предназначены для индивидуальной защиты работающего от вредных воздействий неэлектрических факторов – световых, тепловых и механических, а также от продуктов горения и падения с высоты. К ним относятся защитные очки и щитки, специальные рукавицы из трудновоспламеняемой ткани, защитные каски, противогазы, предохранительные монтерские пояса, страховые канаты, монтерские когти.

Изолирующие электрозащитные средства делятся на основные и дополнительные.

Основные изолирующие электрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напряжение электроустановки, и поэтому ими разрешается касаться токоведущих частей, находящихся под напряжением.

Дополнительные электрозащитные средства не обладают изоляцией, способной выдерживать рабочее напряжение электроустановки, и поэтому они не могут служить защитой от поражения током. Их назначение – усилить защитное действие основных изолирующих средств, вместе с которыми они должны применятся.

К основным электрозащитным средствам относятся:

в электроустановках до 1000 В.

изолирующие и электроизмерительные клещи;

слесарно-монтажный инструмент с изолирующими рукоятками;

в электроустановках выше 1000 В.

изолирующие и электроизмерительные клещи;

средства для ремонтных работ под напряжением выше 1000 В.

К дополнительным электрозащитным средствам относятся:

в электроустановках до 1000 В.

в электроустановках свыше 1000 В.

диэлектрические прокладки и колпаки.

2. Назначение устройства и правила применения.

2.1. Изолирующие штанги.

Назначение. Изолирующая штанга представляет собой стержень, изготовленный из изоляционного материала, которым человек может касаться частей электроустановки, находящихся под напряжением без опасности поражения током. Штанга является основным изолирующим электрозащитным средством, т.е. она может длительно выдерживать рабочее напряжение установки. Штанги применяются в установках всех напряжений. В зависимости от назначения штанги делятся на четыре вида:

а) оперативные (ТИП ШО-10У1, ШО-35У1, ШР-110У1, где ШО – штанга оперативная, цифры означают рабочее напряжение в кВ). Применяются для операций с однополюсными разъединителями и наложения временных переносных защитных заземлений, для снятия и постановки трубчатых предохранителей (ШР-110У1), проверки отсутствия напряжения и других аналогичных работ.

б) измерительные (тип ШИ-35/110У1, ШИ-220У1). Предназначены для измерений в электроустановках находящихся в работе (проверка распределения напряжения по изоляторам гирлянды, определения сопротивления контактных соединений на проводах и т.п.).

в) ремонтные. Служат для производства ремонтных и монтажных работ вблизи токоведущих частей, находящихся под напряжением, или непосредственно на них: очистки изоляторов от пыли, присоединение к проводам потребителей, обрезки веток деревьев в непосредственной близости от проводов и т.п. Примером может служить штанга ШПК-10 для прокола кабеля. Она предназначена для проверки отсутствия напряжения на кабеле до 10 кВ при ремонтных работах путем прокалывания его до токоведущих жил с целью предотвращения поражения электрическим током персонала в случае наличия напряжения на кабеле.

г) универсальные (тип ШОУ-15, ШОУ-35, ШОУ-110). Конструкция их позволяет выполнять различные операции, в том числе многие из тех, для которых предназначены оперативные штанги.

Конструкция – каждая штанга имеет три основные части: рабочую, изолирующую и рукоятку.

Рабочая часть обуславливает назначение штанги. Она может иметь самое разнообразное устройство от простого металлического крючка (кольца) у штанг, предназначенных для управления разъединителями, до сложного прибора у измерительных штанг.

Изолирующая часть служит для изоляции человека от токоведущих частей, т.е. обеспечивает его безопасность. Она выполняется из трубок диаметром 30-40 мм из бакелита, стеклопластика и других пластиков, а также деревянные стержни, пропитанные высыхающими маслами (льняными, конопляными и др.). Длина изолирующей части штанги должна быть такой, чтобы исключить опасность перекрытия ее до поверхности при наибольших возможных напряжениях, воздействующих на штангу. Наименьшая длина изолирующей части штанги зависит от напряжения электроустановки и определяется согласно ГОСТ 20494-75ю.

Рукоятка предназначена для удерживания штанги руками. Как правило, оно является продолжением изолирующей части штанги и отделяется от нее ограничительным кольцом.

Правила пользования. Штанги следует применять в закрытых электроустановках. На открытом воздухе их использование допускается только в сухую погоду. Операцию штангой может производить только квалифицированный персонал, обученный этой работе. Как правило, при этом должен присутствовать второй человек, который контролирует действие оператора и при необходимости может оказать ему помощь. При работе штангой необходимо надевать диэлектрические перчатки. Без перчаток можно работать лишь в установках до 1000 В. При работе нельзя касаться штанги выше ограниченного кольца. Периодичность электрических испытаний штанг (кроме измерительных) – 1 раз в 24 месяца, измерительных в сезон измерений 1 раз в 3 месяца, но не реже 1 раза в 12 месяцев.

2.2. Изолирующие клещи.

Назначение изолирующих клещей – выполнение операций под напряжением с предохранителями, установка и снятие изолирующих накладок и т.п. работы. Применяют клещи в установках до 35 кВ включительно.

Конструкция клещей различны, но во всех случаях они имеют три основные части: рабочую часть, или губки, изолирующую часть и рукоятки. Размеры рабочей части не нормируются. Однако у металлической рабочей части размеры должны быть возможно меньше, чтобы исключить случайное замыкание токоведущих частей между собой или на заземленные детали. Длина изолирующей части для электроустановок до 1000 В не нормируется и определяется удобством работы с ними, а свыше 1000 В определяется рабочим напряжением установки.

Правила пользования. Изолирующие клещи можно применять в закрытых электроустановках, а в открытых только в сухую погоду. В электроустановках выше 1000 В работающий должен иметь на руках диэлектрические перчатки, а при снятии и установке предохранителей под напряжением – защитные очки. Периодичность электрических испытаний клещей – 1 раз в 24 месяца.

2.3. Электроизмерительные клещи.

Назначение. Электроизмерительные клещи предназначены для измерения электрических величин – тока, напряжения, мощности и др. – без разрыва токовой цепи и нарушения ее работы. Наибольшее распространение получили амперметры переменного тока, которые обычно называют токоизмерительными клещами. Они применяются в установках до 10 кВ включительно.

Конструкция. Простейшие токоизмерительные клещи переменного тока основаны на принципе одновиткового трансформатора тока, первичной обмоткой которого является шина или провод с измеряемым током; а вторичная многовитковая обмотка, к которой подключен амперметр, намотана на разъемный магнитопровод. Для охвата шины магнитопровод раскрывается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Электроизмерительные клещи бывают двух типов: двуручные – для установок 2-10 кВ, операции с которыми проводят двумя руками (тип Ц90), и одноручные для установок до 1000 В, которыми можно оперировать одной рукой (тип Д90, Ц91, Ц5401). Клещи имеют три составные части: рабочую, включающую магнитопровод, обмотки и измерительный прибор; изолирующую от рабочей части до упора; рукоятки – от упора до конца клещей. У одноручных клещей изолирующая часть служит одновременно рукояткой. Раскрытия магнитопровода осуществляется с помощью нажимного рычага.

Правила пользования. Электроизмерительные клещи можно применять в закрытых электроустановках, а в сухую погоду – в открытых. Измерение клещами допускается производить на изолированных токоведущих частях (провод, кабель), так и на неизолированных (шины и др.). При измерениях в установке выше 1000 В оператор должен пользоваться диэлектрическими перчатками. Ему запрещается наклоняться к прибору для отсчета показаний. При этом должно присутствовать второе лицо. Периодичность электрических испытаний электроизмерительных клещей 1 раз в 24 месяца.

2.4. Указатели напряжения.

Назначение. Указатель напряжения – это переносной прибор, предназначенный для проверки наличия или отсутствия напряжения на токоведущих частях. Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения. Указатели бывают для установок до 1000 В и выше.

Указатели напряжения для электроустановок до 1000 В делятся на двухполюсные и однополюсные. При работе двухполюсными указателями требуются прикосновение к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения. Принцип их действия – свечение неоновой лампы или лампы накаливания (мощностью не более 10 Вт) при протекании через нее тока, обусловленного разностью потенциалов между двумя частями электроустановки.

Для ограничения тока через неоновую лампу включается последовательно с ней резистор. Промышленность выпускает достаточный ассортимент 2-х полюсных указателей напряжений (УНН-10, IУ-1, МИН-1, ПИН-90, ИН-92 – имеет стрелочный прибор).

При работе однополюсными указателями требуется прикосновение лишь к одной, испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцами руки создает контакт с цепью указателя. Эта связь обусловлена в основном емкостью человек – земля. При этом ток не превышает 0,6 мА. Изготавливаются однополюсные указатели обычно в виде авторучки, в корпусе которой выполненном из изоляционного материала и имеющим смотровое отверстие, размещены последовательно включенные сигнальная лампа и резистор. На нижнем конце укреплен металлический контакт – наконечник (обычно в виде отверстия), а на верхнем – плоский металлический контакт, которого пальцем касается оператор. Однополюсный указатель можно применять только в установках переменного тока, поскольку при постоянном токе его лампочка не горит и при наличии напряжения. Выпускаются такие указатели как ИН-91, ИН-110-380.

При использовании указателями напряжений до 1000 В можно обходиться без дополнительных электрозащитных средств.

Указатели для электроустановок выше 1000 В, называемые указателями высокого напряжения (УВН), действуют по принципу свечения неоновой лампы при протекании через нее емкостного тока. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

Конструкции указателей различны, однако всегда УВН имеют три основные части: рабочую, состоящую из конденсаторной трубки (конденсатора), сигнальной неоновой лампы, контакта – наконечника; изолирующую – обеспечивающую изоляцию оператора от токоведущих частей и представляющую собой трубку из изоляционного материала, рукоятку, предназначенную для удерживания указателя рукой и являющейся обычно продолжением изолирующей части. Наименьшие допустимые размеры указателей высокого напряжения установлены ГОСТ 20493-75 в зависимости от напряжения установки.

При использовании УВН необходимо надевать диэлектрические перчатки. Каждый раз перед применением УВН необходимо произвести его наружный осмотр, чтобы убедится в отсутствии внешних повреждений, и проверить исправность его действия приближением его наконечника к токоведущим частям, заведомо находящимся под напряжением.

Указатели запрещается заземлять, так как они без заземления обеспечивают достаточно четкий сигнал; к тому же заземляющий провод может, прикоснувшись к токоведущим частям, явиться причиной несчастного случая.

Выпускаются УВН следующих типов: УВН-80М, УВН-10 (до 10 кВ), УВН-90 (35-110 кВ), УВНУ (до 10 кВ). Периодичность электрических испытаний: 1 раз в 12 месяцев.

2.5. Инструмент слесарно-монтажный с изолирующими рукоятками.

Назначение инструмента – выполнение работ на токоведущих частях, находящихся под напряжением до 1000 В. Изолированные рукоятки инструмента должны быть длиной не менее 10 см и иметь упоры-утолщение изоляции, препятствующие соскальзыванию и прикосновению руки работающего к неизолированным металлическим частям инструмента; у отверток изолируется не только рукоятка, но и металлический стержень на всей его длине до рабочего острия.

Правила пользования. При работе инструментом с изолирующими рукоятками на токоведущих частях, находящихся под напряжением, работающий должен иметь на ногах диэлектрические галоши, либо стоять на изолирующей подставке или диэлектрическом ковре; он должен быть в одежде с опущенными рукавами. Диэлектрические перчатки при этом не требуются. Находящиеся под напряжением соседние токоведущие части, к которым возможно случайное прикосновение, должны быть ограждены изолирующими накладками, электрокартоном и т.п. Работа должна производиться в присутствии второго лица. Периодичность электрических испытаний: 1 раз в 12 месяцев.

2.6. Диэлектрические перчатки, галоши, боты, сапоги и ковры.

Среди средств, защищающих персонал от поражения током, наиболее широкое распространение имеют диэлектрические перчатки, галоши, боты, ковры, а в последнее время и сапоги. Их изготавливают из резины специального состава, обладающей высокой электрической прочностью и хорошей эластичностью.

2.6.1. Диэлектрические перчатки применяются в электроустановках до 1000 В как основное изолирующее средство при работах под напряжением, а в электроустановках выше 1000 В – как дополнительное электрозащитное средство при работах с помощью основных изолирующих электрозащитных средств (штанг, УВН, клещей и т.п.). Кроме того, перчатки используются без применения других электрозащитных средств при операциях с ручными приводами разъединителей, выключателей и другой аппаратуры напряжением выше 1000 В.

Перчатки следует надевать на полную их глубину, натягивая раструб на рукав одежды. Недопустимо завертывать края перчаток или спускать поверх них рукава одежды. Перед применением перчаток следует проверить наличие проколов путем скручивания их в сторону пальцев. Периодичность электрических испытаний: 1 раз в 6 месяцев.

2.6.2. Диэлектрические галоши, боты, сапоги применяют как дополнительные электрозащитные средства в закрытых, в сухую погоду и в открытых электроустановках при операциях, выполняемых с помощью основных электрозащитных средств. При этом боты можно использовать в электроустановках любого напряжения, а галоши – только в электроустановках до 1000 В включительно.

Кроме того, диэлектрические галоши и боты используют в качестве защиты от напряжения шага в электроустановках любого напряжения. Диэлектрические галоши и боты надевают на обычную обувь, которая должна быть чистой и сухой.

В настоящее время промышленность изготавливает также диэлектрические сапоги, являющиеся, как и диэлектрические галоши, дополнительными электрозащитными средствами в электроустановках до 1000 В и средством защиты от напряжения шага в электроустановках любого напряжения. Диэлектрические галоши выпускаются женские (размеры 2-6) и мужские (размеры 7-14), диэлектрические боты (размеры 10-16) и сапоги (размеры 39-47). В отличие от бытовых они не имеют лакового покрытия. Периодичность электрических испытаний диэлектрических галош – 1 раз в 12 месяцев, диэлектрических бот – 1 раз в 36 месяцев.

2.6.3. Диэлектрические ковры применяют при обслуживании электрооборудования в помещениях с повышенной опасностью и особо опасных по условиям поражения током. При этом помещения не должны быть сырыми и пыльными. Ковры расстилают на полу перед оборудованием в местах, где возможно соприкосновение с токоведущими частями, находящимися под напряжением до 1000 В. Их применяют также в местах, где производится включение и отключение рубильников, разъединителей, выключателей и других операций с коммутационными и пусковыми аппаратами как до 1000 В так и выше.

В зависимости от назначения и условий эксплуатации ковры изготавливаются двух групп: первая – для работы при температуре от -15° до +40° С, вторая – маслобензостойкие для работы при температуре от –50° до +80° С и имеют размеры от 500х500 до 800х1200 мм при толщине 6 мм. Электрические испытания не проводят, проводится осмотр 1 раз в 6 месяцев.

2.7. Изолирующие подставки.

Назначение подставок — изолировать человека от поля в установках любого напряжения. Применяют их в помещениях с повышенной опасностью и особо опасных по условиям поражения током.

Подставка представляет собой деревянный решетчатый настил размером не менее 50х50 см и высотой не менее 70 мм без металлических деталей, укрепленных на конусообразных фарфоровых или пластмассовых изоляторах, изготавливаемых специально для подставки (тип СН-6).

Подставки применяют при операциях с предохранителями, пусковыми устройствами электродвигателей, приводами разъединителей и выключателей в закрытых электроустановках любого напряжения, если при этом не пользуются диэлектрическими перчатками. В сырых и пыльных помещениях они заменяют диэлектрические ковры. Периодичность электрических испытаний: 1 раз в 12 месяцев.

2.8. Временные переносные заземления.

Назначение. При работах в электроустановках необходимо считаться с возможностью случайного появления напряжения на отключенных токоведущих частях на рабочем месте. Это может быть как по прямой вине персонала, так и по другим причинам. Поэтому при таких работах наряду с мерами, предупреждающими ошибочное включение установки, должны быть принятию меры, исключающие поражение работающего током в случае появления по любой причине напряжения на отключенных токоведущих частях, на которых производятся работы. Основной и наиболее надежной мерой в этом случае является соединение накоротко между собой и заземление всех фаз отключенного участка установки с помощью стационарных заземляющих разъединителей, а там, где их нет – с помощью специальных переносных защитных заземлений. При появлении напряжения на заземленных токоведущих частях возникает ток КЗ между фазами и ток замыкания на землю, который вызывает быстрое отключение установки релейной защиты от источников питания.

Конструкция. Переносное заземление – это один или несколько соединенных отрезков неизолированного медного многожильного провода, снабженных зажимами для присоединения к токоведущим частям и заземляющему устройству. Сечение проводников должно быть не менее 16 мм 2 для установок до 1000 В и не менее 25 мм2 для установок выше 1000 В.

Переносное заземление, применяемое для снятия заряда с токоведущих частей при проведении электрических испытаний электрооборудования должно иметь сечение не меньше 4 мм2.

Правила пользования. Во избежание ошибок, ведущих к несчастным случаям и авариям, наложение переносимого заземления на токоведущие части производят сразу после проверки отсутствия напряжения на этих частях. При этом должен соблюдаться следующий порядок. Сначала присоединяют к земле заземляющий проводник переносного заземления, затем указателем напряжения проверяют отсутствие напряжения на заземляемых токоведущих частях, после чего зажимы закорачивающих проводников переносного заземления с помощью изолирующей штанги накладывают на токоведущие части и закрепляют на них этой же штангой или непосредственно руками в диэлектрических перчатках. В установках до 1000 В штангу можно не применять и наложение переносного заземления производить в диэлектрических перчатках в указанном порядке.

Снятие заземлений выполняют в обратном порядке.

2.9. Временные переносные ограждения.

Назначение: защита персонала, работающего в электроустановках, от случайного прикосновения и приближения на опасное расстояние к токоведущим частям, находящимся под напряжением; ограждение проходов в помещениях, в которых вход работающим запрещен; предотвращение включения аппаратов.

Ограждениями являются специальные щиты, ограждения – клетки, изолирующие накладки, изолирующие колпаки и т.п.

2.9. Временные переносные ограждения.

Назначение: защита персонала , работающего в электроустановках, от случайного прикосновения и приближения на опасное расстояние к токоведущим частям, находящимся под напряжением; ограждение проходов в помещениях, в которых вход работающим запрещен; предотвращение включения аппаратов.

Ограждениями являются специальные щиты, ограждения – клетки, изолирующие накладки, изолирующие колпаки и т.п.

2.9.1. Щиты и ограждения-клетки изготавливают из дерева или других изоляционных материалов без металлических креплений. Сплошные щиты предназначены для ограждения работающих от случайного приближения к токоведущим частям, находящимся под напряжением, а решетчатые для ограждения входов в камеры, проходов в соседние помещения и т.п. Ограждения-клетки используют главным образом при работах в камерах масляных выключателей – при доливке, взятии проб масла и т.п.

2.9.2. Изолирующие накладки – пластины из резины (для установок до 1000 В) или гитенакса, текстолита и т.п. материала (для установок выше 1000 В) – предназначены для предотвращения приближения к токоведущим частям в тех случаях, когда нельзя оградить место работы щитами, в установках до 1000 В накладки применяют также для предупреждения ошибочного включения рубильника.

2.9.3. Изолирующие колпаки изготавливают из резины и применяют в установках напряжением 6-10 кВ для изолирования ножей однополюсных разъединителей, находящихся в отключенном состоянии, в целях предотвращения их ошибочного включения.

2.10. Плакаты и знаки безопасности.

Плакаты и знаки безопасности применяют для запрещения действия с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работ, для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением для разрешения определенных действий и т.п. Плакаты и знаки делятся на предупреждающие, запрещающие, предписывающие и указательные. По характеру применения плакаты и знаки могут быть постоянными и переносными.

Предупреждающий знак выполняется в виде треугольника, окаймленного каймой черного цвета, имеет желтый фон, на котором нанесен знак “молнии” черного цвета. Служит для предупреждения об опасности поражения электрическим током. Имеет смысловое значение: “Осторожно! Электрическое напряжение”. Знак постоянный.

Предупреждающие плакаты. Служат для предупреждения об опасности поражения электрическим током. Имеют прямоугольную форму, черные буквы на белом фоне. Красная кайма. Стрелка красная (ГОСТ 12.4.027-76). Размер 280х120 мм. Пример текста: “Стой. Напряжение”, “Не влезай. Убьет”. Плакаты переносные.

Запрещающие плакаты. Служат для запрещения подачи напряжения. Красные буквы на белом фоне, красная кайма или белые буквы на красном фоне, белая кайма. Размер 240х130 мм. Пример текста: “Не включать. Работают люди”, ”Не включать. Работа на линии”. Плакаты переносные.

Предписывающие плакаты. Служат для указания рабочего места (Работать здесь) или безопасного пути подъема к рабочему месту, расположенному на высоте (Влезать здесь). Плакат квадратный 250х250 мм, белая кайма, белый круг диаметром 200 мм на зеленом фоне, буквы черные внутри круга. Плакаты переносные.

Указательный плакат. Служит для указания о недопустимости подачи напряжения на заземленный участок электроустановки. Размер плаката 240х130 мм, черные буквы на синем фоне “Заземлено”. Плакат переносной.

Выбор необходимых средств защиты регламентируется правилами технической безопасности (ПТБ) при эксплуатации установок, нормами и правилами по охране труда и другими соответствующими нормативно-техническими документами, а также определяются местными условиями на основании требований этих документов.

Средство защиты необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к употреблению, поэтому они должны быть защищены от увлажнения, загрязнения и механических повреждений.

После изготовления и в процессе эксплуатации средства защиты подвергают испытаниям – электрическим, механическим. Результаты испытаний заносятся в специальные журналы, на все защитные средства, прошедшие испытания, должен ставиться штамп.

Общие правила пользования средствами защиты:

1. Электрозащитными средствами следует пользоваться по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны.

2. Основные электрозащитные средства рассчитаны на применение в закрытых установках, в открытых электроустановках и на воздушных линиях – только в сухую погоду.

3. Перед употреблением средств защиты персонал обязан проверить их исправность, отсутствие внешних повреждений, очистить и обтереть от пыли, проверить по штампу срок годности. Нельзя пользоваться защитными средствами, срок годности которых истек.

СИЗ – средства индивидуальной защиты для электрика

При ремонте, подключении, техобслуживании электрооборудования, сетей даже при снятом напряжении существует вероятность получения удара электрическим током. Есть риск, что кто-то включит рубильник или нажмёт кнопку пускателя, можно оступиться и прикоснуться к токопроводящим поверхностям под напряжением. Исходя из этого действующие правила электробезопасности требуют обязательного применения СИЗ, способных предотвратить получение электротравм или снизить степень тяжести повреждений.

Назначение

В комплекте со средствами коллективной защиты СИЗ предназначены для обеспечения безопасных условий ведения работ одним конкретным исполнителем. То есть, они смогут защитить только того электрика, который их применяет.

На практике применяют два основных вида СИЗ, которые отличаются принципом действия:

• Изолирующие средства защиты препятствуют поражению электрическим током при непосредственном контакте с деталями электроустановок, работающими под напряжением. В эту же категорию можно отнести и средства, обеспечивающие изоляцию от земли. Варианты таких СИЗ сделаны с применением материалов диэлектрической группы, у которых показатель удельного сопротивления превышает показатель 108 Ом*м.
• Ограждающие средства защиты необходимы для предотвращения контакта с частями электрооборудования, которые могут находиться под напряжением. К таким СИЗ можно отнести страховочные пояса, когти, барьеры, устанавливаемые в местах выполнения работ.

Каждый электрик должен знать правила применения и перечень СИЗ, необходимых в зависимости от условий выполнения работ. Кроме того, ему необходимо уметь проверять все находящиеся в его распоряжении средства, владеть информацией о периодичности испытаний, которые проводятся специализированными организациями.

Классификация

Действующими нормативами предусматривается и классификация СИЗ по назначению и допустимым условиям применения. Принято подразделять на:

• Основные электрозащитные, необходимые для ведения работ при наличии напряжения на токоведущих частях оборудования или сетей. Главное требование к таким средствам — должны обладать изоляционными характеристиками, которые позволят выдерживать присутствующее напряжение на протяжении длительного времени.
• Дополнительные электрозащитные, которые сами по себе не могут защитить человека от длительного контакта с находящимися под напряжением частями оборудования или механизмов. Они применяются только в комплекте с основными СИЗ и способны предотвратить поражение при воздействии шагового напряжения или случайном контакте с токопроводящими элементами (напряжение прикосновения).

Каждый из перечисленных типов, в свою очередь, подразделяют на категории по допустимому напряжению, при котором возможно их применение. Выделяют две группы:

• СИЗ, позволяющие выполнять электромонтажные работы или ремонт, обслуживание оборудования при напряжении, не превышающем 1 кВ.
• Индивидуальные защитные средства для работы на высоковольтных установках или сетях при напряжении более 1 кВ.

Главные различия между средствами этих групп заключаются в качестве используемых диэлектриков. Отметим, что основные инструменты и приспособления, предназначенные до 1 кВ, могут быть задействованы в качестве дополнительных, если показатель превышает данный предел.

Основные СИЗ

К наиболее распространённым видам, используемым для работы с оборудованием или электросетями при напряжении до 1 кВ относят:

• Оперативные штанги, необходимые для выполнения операций, связанных с обслуживанием или управлением электроустановками. При их помощи осуществляют коммутационные действия с разъединителями, подключение заземления. Представляют собой рукоятку из материала с диэлектрическими свойствами, на которой установлен исполнительный механизм или захват.
• Измерительные штанги имеют сходную конструкцию, но вместо захватов укомплектованы оборудованием для замера сопротивления, напряжения, температуры, силы тока, других характеристик. Применение нашли и штанги универсального назначения, совмещающие возможности оперативных и измерительных устройств.
• Изолирующие клещи предназначены для замены плавких вставок, предохранителей токоведущих шин и для выполнения других операций по обслуживанию электрооборудования под напряжением. Разница с оперативными штангами заключается в том, что они представляют собой шарнирно-губцевый инструмент с двумя длинными изолированными рукоятками, позволяющими выполнять работы на удалении от частей оборудования.
• Электроизмерительные инструменты, предназначенные для снятия показателей непосредственно с токопроводящих элементов или контактов электрооборудования. Клещи для определения силы тока, мегомметры для контроля сопротивления изоляции, указатели напряжения (УН) и иные приборы для контроля параметров электрических цепей.
• Диэлектрические перчатки также относятся к основным видам СИЗ для работ при напряжении, не превышающем 1000 В. Как и другая изолирующая спецодежда, применяются исключительно в сухом состоянии, даже минимальное наличие влаги на поверхности к поражению исполнителя электрическим током(чёрным цветом показана таблица с датой последней проверки, проверяющая организация и тд.).
• Часть СИЗ приходится на изолированный ручной инструмент, который должен быть у каждого электрика, выполняющего обслуживание, ремонт, подключение электрооборудования и при работе с электрическими сетями. В этот перечень входят — отвёртки, плоскогубцы и пассатижи, клещи и бокорезы. Применяют и рожковые или торцовые ключи, ножи или стрипперы, другие приспособления. Рекомендуется применение ручного инструмента с маркировкой VDE, который соответствует европейским требованиям по электробезопасности. Отличается многослойным покрытием опасных зон изоляционными материалами. Причём в качестве основной защиты выступает верхний слой из полиформальдегида, обладающего высокими диэлектрическими характеристиками.

Отметим, что при работе на высоковольтных установках эти основные СИЗ не могут обеспечить полную безопасность выполнения работ. При превышении показателя 1000 В необходимо применение специализированных средств индивидуальной защиты:

• Штанги и клещи, изолирующие характеристики которых обеспечивают продолжительную защиту от высокого напряжения.
• Спецустройства и конструкции, которые должны обеспечить безопасность выполнения измерительных работ. К ним можно отнести инструмент для прокалывания изоляции, высоковольтные электроизмерительные клещи и УН.
• Для работы на установках и сетях с классом напряжения более 110 кВ, применяют измерительные устройства бесконтактного типа, например, указатели напряжения.

Обращаем внимание, что к выполнению работ в таких условиях могут привлекаться только электрики, имеющие соответствующий допуск.

Дополнительные средства защиты

Эта категория СИЗ также разделена по допустимому напряжению в местах выполнения работ. Различие заключается в диэлектрических характеристиках, поэтому приведём только общий перечень, но следует проверять, для работы в каких условиях предназначены:

• Защитная диэлектрическая обувь (боты, галоши), которые позволяют избежать прохождение через тело токов, замыкающихся на землю. Такие средства рекомендованы для применения в помещениях, киосках в тех случаях, когда пол сделан из токопроводящих материалов.
• Аналогичное назначение у диэлектрических ковриков и изолирующих подставок. Применяться как в помещениях, так и на открытом пространстве, но только в сухую погоду.
• Изолирующие колпаки или накладки для предотвращения включения оборудования, способное вызвать подачу электроэнергии в зону выполнения работ.
• Специализированные костюмы, защитные очки, каски, позволяющие избежать травм при возникновении разрядов и других нештатных ситуаций.
• Переносные конструкции и устройства для ограждения и заземления токопроводящих деталей обслуживаемого оборудования.

Рекомендуется применение комбинации основных и нескольких вспомогательных СИЗ.

Проверка перед эксплуатацией

Перед каждым применением электрик должен убедиться, что не прошёл срок очередного испытания СИЗ, эта информация указывается на специальных клеймах. Кроме того, обязателен внешний осмотр, а при выявлении повреждений изолирующих покрытий средства должны направляться на внеочередные испытания. Диэлектрические перчатки дополнительно проверяют на герметичность, для чего наполняют воздухом и скручивают. При обнаружении утечек применение недопустимо.

Обращаем внимание на правильный подбор СИЗ в зависимости от условий применения, соблюдение периодичности и процедуры проведения проверок или испытаний. Нарушения в этих вопросах станут причиной получения электротравм, в том числе и с летальным исходом.

Периодичность проверок и испытаний

В соответствии с действующими нормативами и правилами определена чёткая периодичность проведения испытаний и проверок для СИЗ, применяемых в работе. Обязательная регулярность эксплуатационных испытаний:

• Каждое полугодие такой проверке подвергают диэлектрические перчатки.
• Ежегодно необходимо испытывать изолированный ручной инструмент, защитные галоши, измерительные штанги, включая высоковольтные УН.
• Каждые 2 года проверяют токоизмерительные и изоляционные клещи, оперативные штанги.
• Диэлектрические боты необходимо испытывать не менее 1 раза в года.
