Трехфазный генератор – это электрическое устройство, которое преобразует механическую энергию в электрическую, используя три фазы для создания стабильного и эффективного электрического тока.

Все, что нужно знать о трехфазном генераторе: определение, принцип работы, структура и применение обновлено: 11 ноября, 2023 автором: Научные Статьи.Ру

Помощь в написании работы

Введение

Добро пожаловать на лекцию по электротехнике! Сегодня мы будем говорить о трехфазных генераторах. Трехфазные генераторы являются одним из основных источников электроэнергии в современном мире. Они широко применяются в различных отраслях промышленности, энергетике и бытовых устройствах.

В этой лекции мы рассмотрим определение трехфазного генератора, принцип его работы, структуру и основные свойства. Также мы обсудим применение трехфазных генераторов и их важность в современной электротехнике.

Давайте начнем и углубим наши знания о трехфазных генераторах!

Нужна помощь в написании работы?

Написание учебной работы за 1 день от 100 рублей. Посмотрите отзывы наших клиентов и узнайте стоимость вашей работы.

Определение трехфазного генератора

Трехфазный генератор – это электрическое устройство, которое преобразует механическую энергию в электрическую энергию в виде трехфазного переменного тока. Он состоит из статора и ротора, которые взаимодействуют друг с другом для создания электрического напряжения и тока.

Трехфазный генератор является одним из основных источников электроэнергии в промышленности и используется для питания различных электрических устройств и систем. Он обеспечивает стабильное и надежное электрическое напряжение, что делает его неотъемлемой частью современной электротехники.

Принцип работы трехфазного генератора

Трехфазный генератор работает на основе принципа электромагнитной индукции. Он состоит из статора и ротора, которые взаимодействуют друг с другом для создания электрического напряжения и тока.

Статор

Статор представляет собой неподвижную часть генератора. Он состоит из трех обмоток, размещенных на равном расстоянии друг от друга вокруг центральной оси генератора. Каждая обмотка соединена с одной из фаз трехфазной системы.

Ротор

Ротор представляет собой вращающуюся часть генератора. Он состоит из набора проводников, называемых якорем, которые расположены на внутренней поверхности ротора. Якорь соединен с нагрузкой и вращается внутри статора под действием механической энергии.

Принцип работы

При вращении ротора внутри статора происходит изменение магнитного поля в обмотках статора. Это изменение магнитного поля индуцирует электрическое напряжение в обмотках статора. Поскольку обмотки статора соединены с фазами трехфазной системы, то электрическое напряжение, индуцированное в обмотках, будет иметь трехфазную форму.

Таким образом, трехфазный генератор преобразует механическую энергию в электрическую энергию в виде трехфазного переменного тока. Этот переменный ток может быть использован для питания различных электрических устройств и систем.

Структура трехфазного генератора

Трехфазный генератор состоит из следующих основных компонентов:

Статор

Статор – это неподвижная часть генератора, которая содержит обмотки и создает магнитное поле. Он состоит из трех обмоток, обмотка для каждой фазы трехфазной системы. Обмотки статора обычно расположены симметрично относительно оси генератора и соединены в треугольник или звезду.

Ротор

Ротор – это вращающаяся часть генератора, которая создает механическую энергию. Он состоит из витков провода, намотанных на основание, называемое якорем. Ротор может быть вращен с помощью внешнего источника энергии, такого как двигатель или турбина.

Коллектор и щетки

Коллектор и щетки – это устройства, которые позволяют передавать электрический ток между статором и ротором. Коллектор представляет собой металлический цилиндр с прорезями, в которые вставлены щетки. Щетки, в свою очередь, прижимаются к коллектору и обеспечивают электрический контакт.

Другие компоненты

Помимо основных компонентов, трехфазный генератор может также содержать другие элементы, такие как охлаждающая система, система регулирования напряжения и защитные устройства.

Все эти компоненты работают вместе, чтобы преобразовать механическую энергию в электрическую энергию и обеспечить постоянное и стабильное напряжение в трехфазной системе.

Свойства трехфазного генератора

Трехфазность

Одним из основных свойств трехфазного генератора является его способность генерировать три фазы переменного тока. Каждая фаза отстает по фазе от предыдущей на 120 градусов, что обеспечивает более эффективное использование энергии.

Высокая эффективность

Трехфазные генераторы обладают высокой эффективностью преобразования механической энергии в электрическую энергию. Это связано с тем, что они используют три фазы, что позволяет снизить потери энергии и увеличить общую мощность генератора.

Стабильность напряжения

Трехфазные генераторы обеспечивают стабильное напряжение в трехфазной системе. Это достигается благодаря сдвигу фаз и более равномерному распределению нагрузки между фазами.

Высокая надежность

Трехфазные генераторы обладают высокой надежностью и долговечностью. Они имеют простую конструкцию и меньшее количество движущихся частей, что снижает вероятность возникновения поломок и увеличивает срок службы генератора.

Широкое применение

Трехфазные генераторы широко используются в различных областях, таких как энергетика, промышленность, строительство и транспорт. Они могут быть использованы для питания электрооборудования, освещения, электроприводов и других систем, требующих постоянного и стабильного электрического напряжения.

Применение трехфазного генератора

Трехфазные генераторы широко применяются в различных областях, где требуется постоянное и стабильное электрическое напряжение. Вот некоторые из основных областей применения трехфазных генераторов:

Энергетика

Трехфазные генераторы являются основным источником электроэнергии в энергетических системах. Они используются для генерации электричества в электростанциях, а также ветряных и солнечных фермах. Трехфазные генераторы обеспечивают стабильное и надежное электрическое напряжение для питания домов, офисов, промышленных предприятий и других потребителей электроэнергии.

Промышленность

В промышленности трехфазные генераторы используются для питания электрооборудования, электроприводов и других систем. Они обеспечивают энергию для работы машин, конвейеров, насосов, компрессоров и других промышленных устройств. Трехфазные генераторы обладают высокой мощностью и способны обеспечивать электрическое напряжение с высокой точностью и стабильностью, что особенно важно для промышленных процессов.

Строительство

В строительстве трехфазные генераторы используются для временного питания строительных объектов, таких как строительные площадки, шахты, туннели и другие. Они обеспечивают электрическую энергию для работы строительной техники, освещения и других электрических устройств на строительной площадке.

Транспорт

Трехфазные генераторы используются в транспортных средствах, таких как поезда, электрические автобусы и трамваи. Они обеспечивают электрическую энергию для работы двигателей и других систем транспортных средств. Трехфазные генераторы обладают высокой эффективностью и способны обеспечивать достаточную мощность для работы транспортных средств.

Трехфазные генераторы имеют широкий спектр применения и являются незаменимыми во многих отраслях. Они обеспечивают стабильное и надежное электрическое напряжение, что является основой для работы различных электрических устройств и систем.

Таблица свойств трехфазного генератора

Свойство	Описание
Напряжение	Трехфазный генератор генерирует трехфазное напряжение, которое может быть использовано для питания электрических устройств.
Частота	Трехфазный генератор обеспечивает стабильную частоту генерируемого напряжения, обычно 50 или 60 Гц.
Мощность	Трехфазный генератор может генерировать большую мощность по сравнению с однофазным генератором, что делает его идеальным для промышленных и коммерческих приложений.
Эффективность	Трехфазный генератор обычно имеет более высокую эффективность по сравнению с однофазным генератором, что позволяет экономить энергию и снижать затраты на электроэнергию.
Стабильность	Трехфазный генератор обеспечивает стабильное напряжение и частоту, что важно для надежной работы электрических устройств.

Заключение

Трехфазный генератор – это устройство, которое преобразует механическую энергию в электрическую энергию. Он состоит из трех фазных обмоток, которые создают три смещенных по фазе синусоидальных напряжения. Трехфазные генераторы широко используются в промышленности и энергетике для обеспечения электроэнергией больших мощностей. Они обладают высокой эффективностью, надежностью и компактностью. Понимание принципа работы и свойств трехфазного генератора является важным для студентов, изучающих электротехнику.

Все, что нужно знать о трехфазном генераторе: определение, принцип работы, структура и применение обновлено: 11 ноября, 2023 автором: Научные Статьи.Ру

Нашли ошибку? Выделите текст и нажмите CRTL + Enter

Тагир С.

Экономист-математик, специалист в области маркетинга, автор научных публикаций в Киберленинка (РИНЦ).

Принцип работы генератора переменного тока

Переменный ток — основа электрического питания потребителей. Именно этот ток доставляется потребителю по разветвленной системе воздушных и кабельных линий, в промежутках занижаемый трансформаторами.

Переменный ток образуется за счет работы мощных генераторов на электростанциях. Статья подробно раскроет тему, что такое генератор переменного тока, опишет разновидности этих устройств, на каком принципе основана его работа и сферы применения.

Начало

Простейший и самый первый генератор переменного тока был разработан физиком Майклом Фарадеем в 1831 году и получил название «Диск Фарадея». Конструкция первого генератора переменного тока была очень простой. Она включала такие элементы:

1. Два разно полярных магнита «N» и «S».
2. Рамку из медной проволоки со сторонами A, B, C, D.
3. Оси вращения N и N1.

Принцип действия генератора переменного тока Фарадея заключался в том, что при вращении рамки, вырабатывался ток со слабым напряжением. Происходит это следующим образом:

1. Рамка из проволоки осуществляет вращение внутри постоянного магнитного поля по оси N и N 1.
2. При изменении положения рамки из вертикального в горизонтальное, возникает эффект разреза магнитного поля.
3. В такие моменты возникает электродвижущая сила (ЭДС).
4. При прохождении одного полуоборота ЭДС имеет положительный потенциал. Ток протекает от точки А к точке B.
5. При возврате в вертикальное положение ЭДС меняет направление из точки C в точку D, а значит меняется и потенциал тока.

Все генераторы переменного тока используют вращающееся магнитное поле. При изменении положения медной рамки существует также момент полной потери напряжения. Он возникает при медленном вращении, например, без двигателя. При быстром вращении, величина напряжения остается неизменной.

Назначение и устройство

Современные генераторы переменного тока работают по тому же принципу, но в качестве движущей силы используют различные механизмы. Основное назначение генератора переменного тока — это преобразование какого-либо типа энергии в электрический ток. В качестве источника энергии может быть:

1. Мощный поток воды. Такие устройства используются на ГЭС. Генератор приводится в действие за счет протекания воды по узкому каналу и вращения турбины. Вращающиеся лопасти турбины раскручивают вал генератора, тем самым преобразуя механическую энергию в электричество.
2. Сжигание газа. Характерно для ТЭС.
3. Использование силы ветра. Такие генераторы устанавливают в наиболее ветряных районах. Главный недостаток в полном отключении в безветренную погоду.
4. Использование атомной энергии.
5. Применение дизельных или бензиновых двигателей для вращения стационарных или автомобильных генераторов.

Генератор или альтернатор переменного тока состоит из следующих частей:

1. Статор. Является неподвижной частью устройства. Изготавливается из стальных листов, которые обеспечивают устойчивость к нагрузкам. В статоре прорезаны длинные пазы, в которых содержится проволочная обмотка. Данная обмотка отводит сгенерированный ток.
2. Ротор. Является подвижной частью. Устанавливается непосредственно по центру статора. Для точной центровки устанавливается на подшипники, которые вмонтированы в переднюю и заднюю крышки корпуса. Сам ротор является электромагнитом. На нем также есть пазы и уложенная в них обмотка. Она необходима для возбуждения статора и генерации электромагнитного поля.
3. Якорь. На нем смонтирован ротор с обмоткой. Он нужен для передачи крутящего момента от двигателя или турбины.
4. Коллектор. Коллектор состоит из нескольких изолированных пластин, который представляют собой 2 основных полукольца. Каждое соединяется с обмоткой ротора. Одна половина с полюсом «+», другая с минусовым полюсом. Коллектор электрогенератора необходим для выпрямления и перенаправления переменного тока.
5. Угольные щетки. На некоторых моделях их заменяют контактными пластинами. Через угольные щетки осуществляется подача постоянного тока от аккумулятора, который используется для предварительного возбуждения обмотки ротора.

Это самые основные части, из которых состоит простейший альтернатор. Мы рассмотрели устройство и принцип действия современного генератора переменного тока.

Генераторы такого типа могут быть синхронными и асинхронными. Оба устройства практически идентичны. Разница между ними заключается в следующем. Синхронные и асинхронные модели отличаются наличием обмотки на роторе (синхронный) или ее отсутствием (асинхронный). Также различия заключаются в принципе возбуждения, схемы подключения.

Разновидности

Внутреннее устройство генератора переменного тока зависит от его типа. Электромашины делятся на 2 основных типа:

1. Синхронные.
2. Асинхронные.

Также существует классификация по:

1. Способу возбуждения.
2. Количеству фаз.
3. По типу ротора и статора.

Далее будет дано подробное описание всех классификаций.

Синхронные

Альтернатор синхронного типа имеет главную особенность, по которой его можно определить с первого взгляда. На его роторе имеется обмоточный провод. Он необходим для стабилизации частоты между статором и ротором. ЭДС в таком устройстве создается за счет пересечения магнитного полюса ротора и обмотки статора.

Альтернатор синхронного типа оснащается роторами с несколькими полюсами, число которых всегда кратно 2, например, 2, 4, 6, 8. Работает генератор переменного тока по следующему принципу:

1. После запуска ротором создается очень слабое магнитное поле. Величина ЭДС увеличивается по мере увеличения оборотов вала. Для первоначального возбуждения используется постоянное напряжение от аккумулятора или блока управления.
2. Если генератор работает от двигателя внутреннего сгорания, сначала необходимо стабилизировать обороты для получения стабильного переменного напряжения.
3. После установки необходимых оборотов, происходит стабилизация напряжения блоком автоматической регулировки (AVR). Обороты двигателя очень сильно влияют на частоту переменного напряжения на выходе и его мощность. Оптимальной считается частота вращения до 3000 оборотов. AVR стабилизирует напряжение под этот параметр, и при сбое значительно снижает напряжение. В противном случае электрические насосы могут быстро потерять мощность и перегреться.

Работа такого генератора сильно зависит от типа нагрузки. Нагрузка индукционного типа сильно влияет на размагничивание якоря. Этот эффект приводит к большой потере напряжения.

При емкостных нагрузках якорь наоборот намагничивается, что значительно увеличивает выходное напряжение. Схема генератора переменного тока синхронного типа представлена ниже.

Синхронный альтернатор имеет одно большое преимущество. Его выходное напряжение намного выше (в 3–4 раза) номинальных значений. Увеличение необходимо, если устройство питает электрические насосы, приборы и устройства, которым нужен стартовый ток. Такие устройства сильно увеличивают реактивные нагрузки на общую сеть, с которыми справляется синхронный генератор.

Недостатки у такого генератора также есть. Первый заключается в высокой чувствительности к перегрузке в цепи. Реакцией на нагрузку является краткий, но достаточно мощный ток на обмотке ротора, который появляется из-за увеличения тока самим блоком регулировки. В результате обмотка выгорает или происходит ее нагрев.

Вторым минусом является искрение. У простейшего генератора синхронного типа на роторе установлены контактные кольца с щетками. Они небезопасны при эксплуатации на промышленных предприятиях, в условии наличия легко воспламеняемых газов или жидкостей. Для таких случаев используются трех машинные генераторы синхронного типа. Устройство и принцип работы генератора переменного тока такого типа сильно отличается. Этот генератор состоит из:

1. Пред возбудителя.
2. Возбудителя.
3. Самого генератора.

Все эти элементы установлены на общий вал. Работа осуществляется следующим образом:

1. Постоянные магниты, установленные на валу, возбуждают обмотку синхронного генератора пред возбудителя. Для такого генератора не требуется наличие аккумулятора или дополнительного генератора для возбуждения. Его работа строится на явлении магнитной индукции, которое возникает при вращении постоянного магнита.
2. Напряжение, которое он сгенерировал, перенаправляется к возбудителю, а точнее на обмотку его статора.
3. Обмотка ротора соединена с трехфазным выпрямителем напряжения.
4. На них действует возбуждение от статора возбудителя.

В конечном итоге генератор выдает номинальное требуемое напряжение, которое регулируется блоком AVR. Вся работа такого устройства производится в одном корпусе, который полностью герметичен.

Асинхронный

Асинхронный генератор переменного тока имеет иное устройство. Его ротор не имеет обмотки. По этой причине принцип его работы сильно отличается. Во время вращения, ротор такого генератора опережает обороты магнитных полей, которые создаются статором. Роторы этих устройств имеют 2 типа обмотки: короткозамкнутую и фазную. Принцип работы асинхронных электрогенераторов следующий:

1. На вспомогательной обмотке статором создается магнитное поле.
2. После чего поле передается ротору и формирует ЭДС на обмотке статора.
3. Выработанное напряжение поступает на блок управления.

Главное отличие заключается в невозможности регулировки напряжения при установленном числе оборотов. Асинхронные генераторы сильно зависимы от приводных двигателей. Любая потеря стабильности приводит к понижению напряжения и частоты тока.

Преимуществом подобных устройств является низкая чувствительность к возникновению коротких замыканий. Применение — питание бытовых приборов, сварочного оборудования и электрических насосов. При наличии реактивной нагрузки, AVR должен увеличить обороты приводного двигателя на короткий срок. При этом включенный в цепь понижающий трансформатор защищает остальные устройства от перенапряжения.

Фазы

Самые распространенные и универсальные типы генераторов переменного тока имеют 3 независимые обмотки. Такие устройства являются трехфазными. Их принцип работы следующий:

1. По окружности силовой части статора генератора располагаются 3 обмотки. Они имеют смещение 120 градусов.
2. Вращение ротора возбуждает в этих обмотках ЭДС переменного потенциала.
3. ЭДС имеют сдвиг по такту на 1 треть.

Каждая обмотка такого устройства — это независимый однофазный генератор переменного тока, который способен питать бытовую сеть.

Для снижения числа проводников, которые подключены к генератору, используется один общий провод. Он заменяет 3 проводника от приемников. Этот проводник становится нейтралью. Основные особенности трехфазных генераторов следующие:

• Устройство вырабатывает линейное и фазное напряжения.
• При одинаковой нагрузке на каждой фазе по нейтральному проводу не протекает электрическая энергия.
• При разнице нагрузок нейтраль становится проводником тока.
• Если генератором вырабатывается высокое напряжение (больше 380 вольт), к его выходу легко подключается понижающий трансформатор для передачи электрического тока бытовым и промышленным сетям.

Общая схема трехфазного генератора представлена ниже.

Трехфазные генераторы могут использоваться для бытовых нужд. Но подключение стоит проводить между несколькими потребителями или помещениями. Для единоличного потребления подходит однофазная модель синхронного типа. Главное подобрать модель подходящей мощности с небольшим запасом.

Возбуждение

По способу возбуждения, генераторы делятся на 4 основных типа. Они бывают следующими:

1. Возбуждение от постороннего источника. Часто этим источником является аккумулятор или генератор постоянного тока.
2. Устройства с самостоятельным возбуждением. Напряжение на обмотку подается через выпрямитель. Такие виды генераторов постоянного тока имеют старт от аккумулятора, который соединен параллельно со стартером двигателя внутреннего сгорания. Также питание может производиться от блока управления, который подключен к аккумулятору, но значительно увеличивает силу тока для стартового возбуждения.
3. Параллельный генератор. Или устройством, состоящим из двух генераторов разной мощности, которые закреплены на одном валу. Маломощное устройство стартует от аккумулятора, а выработанное напряжение перенаправляет на более мощный альтернатор. Оба устройства работают от одного приводного двигателя.
4. Без возбуждения. Переменный ток вырабатывает генератор переменного тока за счет вращения постоянного магнита. Достаточно просто завести тяговый двигатель и возбуждение появляется за счет магнита. Такие устройства наиболее эффективные. Не зависят от наличия аккумулятора. Могут быть использованы в качестве передвижных станций. Например, трех машинный генератор переменного тока используют этот принцип работы.

Генераторы переменного тока могут иметь схожее устройство. Часто промышленные и бытовые модели различаются только размером и компоновкой. Но есть отличие по принципу возбуждения и количеству фаз. Также существует классификация по схеме подключения внутренней обмотки.

Схемы подключения

Существуют две основные схемы подключения внутренней обмотки. Каждая со своими особенностями.

1. Звезда. Данное подключение подразумевает соединение 3 выходов обмоток в единую точку. Эта точка называется «нуль». Проводники, подключенные к каждому началу обмотки, являются линейными и поставляют ток непосредственно потребителю. Четвертый проводник считается нулем. Такое подключение очень сильно повышает устойчивость сети к сдвигу фаз, во время возникновения разности несимметричных нагрузок.
2. Треугольник. Схема треугольник отличается от звезды. Она предполагает последовательный контакт всех обмоток. Первая обмотка соединяется своим концом с началом второй, а конец второй с началом третьей. Конец третьей и начало первой обмотки соединяют между собой. От каждой точки соединения отводятся линейные проводники. Такая схема подразумевает баланс между фазным и линейным напряжениями. Данная схема очень восприимчива к разности нагрузок на каждой фазе. При появлении разности требуется составление векторной диаграммы и пересчет всех параметров.

Каждая схема подключения также предполагает одинаковое сечение проводов. В случае возникновения большой нагрузки на одной фазе, ее провод может выгореть, что приведет к появлению несимметричности цепи, а по нейтрали, в этом случае, потечет ток.

Инвертор

Инверторный генератор переменного тока представляет собой современный и универсальный блок, который может использоваться для бытовых и промышленных нужд. Состоит устройство из следующих частей:

1. ДВС на бензиновом или дизельном топливе.
2. Простого генератора, вырабатывающего переменный ток.
3. Инверторного преобразователя.
4. Специальных разъемов для подключения нагрузки.
5. Управляющей части.

Особенность таких устройств — это стабильная выдача напряжения, возможность подключения к переменному и постоянному току через отдельные гнезда. Рассмотрим, как работает этот тип генератора.

1. ДВС приводит в движение вал синхронного генератора.
2. Выработанное переменное напряжение поступает на выпрямитель, в который включен трансформатор, диодный мост и радиатор для охлаждения.
3. После выпрямителя, представляющего собой блок преобразователь, ток приобретает напряжение пульсирующего типа частотой до 20000 Гц.
4. Пульсирующий ток направляется в фильтр и пропускается через конденсатор. В итоге ток выравнивается и становится постоянным с напряжением 12–20 вольт (зависит от типа устройства).
5. Постоянный ток передается на инвертор, который преобразует его в переменный ток с рабочей частотой 50 Гц.

На выходе разъема получается ток частотой 50 Гц, напряжением 220 вольт. Инверторные модели генераторов обладают существенным преимуществом. Оно заключается в следующих нюансах конструкции:

1. Выходной переменный ток с идеальной синусоидой. Это обеспечивает бесперебойную работу чувствительного оборудования.
2. Фильтр устройства собран на высоковольтных конденсаторах, способных пропускать через себя напряжение до 400 вольт.
3. Синусоида формируется за счет транзисторного ключа. Ключ многократно преобразует синусоиду за счет парной работы транзисторов.
4. Прибор способен работать в режиме перегрузки всего несколько секунд. При увеличении нагрузки, срабатывает защита и отключает генератор без остановки ДВС.

На данный момент различаются 3 основных типа инверторных генераторов:

1. Прямоугольные. Используются для питания 1–3 электрических приборов малой мощности.
2. Трапецеидальные. Более мощные. Применение — ими можно питать бытовые приборы, но в цепи не должно быть устройств с высоким сопротивлением (чайники, плиты, печи).
3. Синусоидальные. Самые мощные устройства со стабильным напряжением. Можно использовать для питания сложной и чувствительной техники, бытовых приборов.

Инверторные генераторы переменного тока компактные, установить и использовать их довольно просто. В бытовую сеть могут быть подключены через обычный рубильник, с предварительно отсоединенной основной сетью.

Заключение

Статья дала подробное описание всех разновидностей генераторов переменного тока. В данном устройстве используется простой принцип выработки электрического тока за счет образования ЭДС. Генераторы имеют простое устройство, способны обеспечивать бесперебойным электричеством как бытовые, так и промышленные сети.

В трехфазных генераторах якорь содержит сколько обмоток

обмотки (рис. 5.6), сдвинутые в пространстве друг относительно друга на угол 120°. Поэтому при вращении якоря в обмотках индуцируются ЭДС с одинаковыми амплитудами, сдвину­тые по фазе друг относительно друга на угол 120°. Такая система трех ЭДС

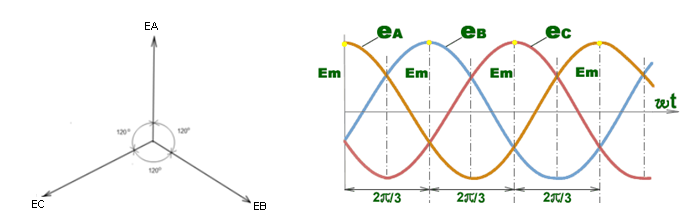

Если е_A = Е_т sin ωt, то е_B = Е_т sin (ωt — 120°), а

В реальном генераторе обмотки уложены в пазах ста­тора, а вращается магнитное поле (рис. 5.7,а).

Начала обмоток статора генератора маркируются A, B, С, концы— X, Y, Z. При соединении обмоток гене­ратора звездой (рис. 5.7,6) концы обмоток соединяют в узел, называемый нейтралью генератора N, к которому подключают нейтральный провод. К началам обмоток присоединяют линейные провода.

Напряжение между линейным и нейтральным провода­ми называется фазным напряжением.

В режиме холостого хода генератора фазное напря­жение равно ЭДС. Пренебрегая падением напряжения в обмотках генератора, можно считать фазные напря­жения равными ЭДС и при нагрузке генератора. Тогда U_A=E_A , U_B = E_B , Uc=Ec.

Напряжение между линейными проводами называ­ется линейным напряжением.

Если бы Еа и Ев совпадали по фазе, то линейное на­пряжение было бы равно нулю. Так как. E_д и Е_в сдви­нуты по фазе на 120°,

то вычитание этих величин следует проводить по векторной диаграмме. Учитывая, что Еа = U_A, E_B = Uв, имеем

Построим векторную диаграмму напряжений (рис. 5.8). Сначала строим симметричную систему векторов фазных напряжений U_A, U_B, U_C. Затем откладываем вектор линейного напряжения U_ab как разность векторов U_A и U_B. Для этого к вектору U_A прибавляем равный по значению и обратный по знаку вектор —U_B.

Из векторной диаграммы видно, что: 1) при сим­метричной системе фазных напряжений система линейных напряжений также симметрична; 2) система линейных напряжений опережает фазные напряжения на 30°; 3) действующее значение линейного напряжения в √З раз больше действующего значения фазного напряжения. Последнее положение выводится из прямоугольного треугольника Опт (рис. 5.8):

При соединении обмоток генератора треугольником, (рис. 5.9) необходимо так подключить обмотки (напра­вить ЭДС обмоток), чтобы при холостом ходе в контуре отсутствовал ток, т. е. чтобы сумма ЭДС обмоток была равна нулю.

Так как система ЭДС симметричная, то Е_А+ Е_В + Е_С=0, и схема (рис. 5.9) соединения обмоток гене­ратора в треугольник правильная: конец первой обмотки X соединяется с началом второй обмотки В, конец второй обмотки Y соединяется с началом третьей обмотки С, конец третьей обмотки Z соединяется с началом первой обмотки А и к началам обмоток присоединяются линейные провода. Очевидно, что линейные напряжения генератора в треугольник равны ЭДС, т.е. равны фазным напряжениям генератора.

Дата добавления: 2016-09-06 ; просмотров: 4630 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

ТРЕХФАЗНЫЕ СИНХРОННЫЕ МАШИНЫ

Синхронные машины используют в качестве генераторов, двигателей и синхронных компенсаторов. Устанавливаемые на тепловых электростанциях генераторы приводят во вращение паровые турбины и называются турбогенераторами. Синхронные генераторы гидроэлектростанций вращаются с помощью гидротурбин и носят название гидрогенераторов. Кроме электростанций синхронные генераторы находят применение в установках, требующих автономного источника электроэнергии. Примером могут служить автомобильные электрические краны, на которых синхронные генераторы приводят во вращение двигатели внутреннего сгорания.

Синхронный компенсатор представляет собой машину, предназначенную для повышения коэффициента мощности cos

Трехфазные синхронные генераторы, двигатели и синхронные компенсаторы имеют в принципе одинаковое устройство. В § 1.3 приведены соотношения для трехфазного генератора.

УСТРОЙСТВО ТРЕХФАЗНОЙ СИНХРОННОЙ МАШИНЫ

Синхронная машина (рис. 10.1) состоит из неподвижного статора (якоря) 1 и подвижного ротора (индуктора) 3. Статор трехфазной синхронной машины устроен так же, как асинхронной. В пазы па-

Рис. 10.1. Конструктивная схема синхронной машины:

1 — якорь; 2 — обмотка якоря; 3 — индуктор; 4 — обмотка возбуждения; 5 — контактные кольца со щетками кета из листов электротехнической стали уложены катушки трехфазной обмотки 2, сдвинутые в пространстве на 120°, — АХ, BY, CZ. На рис. 10.1 показаны витки обмоток.

Ротор трехфазной синхронной машины представляет собой электромагнит, включающий сердечник 1 и обмотку возбуждения 2 (рис. 10.2). Роторы синхронных машин выполняют явнополюсными (рис. 10.2, а) или неявнополюсными (рис. 10.2, б). Явнополюсный ротор имеет выступающие полюсы, на которые надеты катушки обмотки возбуждения. Неявнополюсный ротор имеет распределенную обмотку возбуждения, которую укладывают в пазы цилиндра ротора. При подаче напряжения на обмотку возбуждения в ней протекает ток, создающий МДС и магнитный поток. Магнитное поле неявнополюсного ротора имеет два магнитных полюса N—S, а число пар полюсов р = 1. Магнитное поле явнополюсного ротора имеет четыре полюса, а число пар полюсов р = 2 (см. рис. 10.2).

Рис. 10.2. Поперечные разрезы роторов явнополюсной [а) и неявнополюсной (б) машин:

1 — сердечник; 2 — обмотка возбуждения

На рис. 10.3, а, показана электрическая схема статора и ротора. Обмотку ротора 2, которую называют обмоткой возбуждения, подключают через два контактных кольца 3 и щетки 4 к источнику постоянного напряжения U_B(см. рис. 10.1).

Синхронные машины проектируют таким образом, чтобы число полюсов на статоре было равно числу полюсов на роторе. От числа полюсов зависит синхронная частота вращения ротора п_х

где/| — частота токов статора; р — число пар полюсов.

Рис. 10.3. Электрическая схема синхронной машины (а) и ее условное обозначение (б):

1 — обмотка статора; 2 — обмотка ротора; 3 — контактные кольца; 4 — щетки

Неявнополюсные роторы применяют в синхронных машинах большой мощности, имеющих одну или две пары полюсов и частоту вращения п₂ = 3000 или 1500 об/мин, явнополюсные — в машинах большой мощности с частотой 750, 500 об/мин.

Источниками постоянного напряжения для обмоток возбуждения служат специальные устройства, называемые возбудителями. Простейшим возбудителем является самовозбуждающий генератор постоянного тока, установленный на валу синхронного двигателя. Его мощность составляет не более 3% от мощности синхронного двигателя.

Однако генератор постоянного тока из-за коллекторно-щеточного аппарата требует постоянного ухода (регулировки) в процессе эксплуатации и недостаточно надежен. Кроме того, генератор требует установки на фундамент и тщательной балансировки ротора.

В последнее время в качестве источника постоянного напряжения применяют в основном вентильные (диодные и тиристорные) выпрямители, питающиеся от сети переменного тока. Они не имеют указанных недостатков.

Большая Энциклопедия Нефти и Газа

Трехфазная обмотка якоря , обычно расположенная на статоре машины, состоит из отдельных катушек, боковые стороны которых закладываются в пазы, равномерно распределенные по окружности статора. [2]

Расчету параметров трехфазной обмотки якоря посвящена гл. Здесь нужно дополнительно рассмотреть главные индуктивности фаз якоря и главные взаимные индуктивности между ними; взаимные индуктивности между фазами якоря и приведенными роторными контурами, а также параметры приведенных роторных контуров. [3]

Такая условная замена действительной трехфазной обмотки якоря на фиктивные роторные продольную н поперечную обмотки составляет основу теории двух реакций. [4]

На статоре генератора размещена трехфазная обмотка якоря переменного тока , соединенная звездой или треугольником. Обмотка возбуждения также размещена на статоре между двумя пакетами ротора. [5]

В корпусе генератора неподвижно закреплена трехфазная обмотка якоря ; генератор имеет ротор с кольцеобразной обмоткой возбуждения. Регулирование генератора осуществляется путем воздействия на постоянный ток возбуждения; для этого используется реле-регулятор, состоящий из регулятора напряжения и ограничителя тока. [6]

При нагрузке синхронной машины в трехфазной обмотке якоря ( статора) возникают Т Эки и образуется вращающееся магнитное поле. Как было доказано в § 19 — 1, поле якоря вращается синхронно с полем возбуждения, и в машине создается одно общее, результирующее поле. [8]

Следует обратить внимание на то, что трехфазная обмотка якоря синхронных машин выполняется таким образом, что возбуждаемое ею вращающееся магнитное поле имеет всегда такое же число полюсов, как ротор. [10]

Схема включения синхронного генератора приведена на рис. 11.4. Трехфазная обмотка якоря генератора ОЯ подключается к приемникам электрической энергии, которые в зависимости от их номинального напряжения и напряжения генератора могут быть соединены как звездой, так и треугольником. Под сопротивлениями z, г и х на рис. 11.4 следует понимать эквивалентные сопротивления группы приемников, получающих питание от генератора. [11]

Простейшая схема включения синхронного генератора приведена на рис. 11.4. Трехфазная обмотка якоря генератора ОЯ подключается к потребителям электрической энергии, которые в зависимости от их номинального напряжения и напряжения генератора могут быть соединены как звездой, так и треугольником. Под сопротивлениями zm гп и ха на рис. 11.4 следует понимать эквивалентные сопротивления группы потребителей, получающих питание от генератора. [12]

Преобразователь имеет два диапазона сварочного тока — до 150 А, до 350 А, которые обеспечиваются переключением трехфазной обмотки якоря генератора . Плавная регулировка тока внутри диапазонов осуществляется дистанционно при помощи регулировочного реостата, подключаемого к коробке управления. [13]

В синхронной машине ( рис. 6.4) сердечник статора собирают из изолированных листов электротехнической стали и на нем располагают трехфазную обмотку якоря . На роторе размещают обмотку возбуждения. [15]

Устройство и принцип работы синхронного генератора

Синхронный генератор (СГ) – энергетическое оборудование, предназначенное для преобразования механической энергии в электрическую. Имеет надежную конструкцию и достаточно простой принцип работы. СГ востребованы на предприятиях энергетической индустрии, в транспортных системах, нефтегазовой и других промышленных отраслях.

Элементы конструкции синхронных генераторов

В состав СГ входят:

• Обмотка возбуждения (ОВ) статора. Для ее питания применяется источник постоянного электротока, его функции реализует электронный регулятор напряжения. Этот элемент применяется в СГ с самовозбуждением. Первичное возбуждение происходит благодаря остаточному магнетизму магнитопровода генератора. Переменный ток, который понижающий трансформатор и выпрямитель преобразуют в постоянный, поставляет обмотка статора.
• Обмотка ротора. Обмотка, в которой инициируется электродвижущая сила, называется обмоткой возбуждения якоря.
• Схема вращающихся диодов («диодный мост») – обеспечивает выпрямление переменного напряжения, которое генерирует обмотка якоря возбудителя.
• Статор – неподвижный узел. В его составе имеется корпус, внутри которого предусмотрен сердечник или пакет, состоящий из листов электротехнической стали особой конфигурации. Качество генерируемой электроэнергии во многом зависит от того, какие листы используются в пакете – цельные или сборные, от их качества и материала, из которого изготовлена обмотка. В дорогих моделях обмотка изготавливается из медного эмаль-провода, в более дешевых ее функции выполняет алюминиевый провод.
• Ротор – вращающаяся часть генератора. Может быть явнополюсным и неявнополюсным. Роторы первого типа используются в СГ, совмещенных с низкочастотными ДВС, частота вращения которых составляет до 3000 об/мин. В высокомощных и высокочастотных агрегатах применяют неявнополюсные роторы. Их часто монтируют на валу совместно с паровыми турбинами. СГ с таким конструктивным исполнением называют турбогенераторами.

Силовые обмотки и обмотки возбуждения монтируют в специальные пазы, предусмотренные в конструкциях ротора и якоря. По виду выходного напряжения СГ разделяют на однофазные и трехфазные.

Синхронный генератор может функционировать в режиме генератора или мотора. Во втором варианте на входе СГ присутствует электроэнергия, а на выходе – механическая энергия. Функции электродвигателя синхронные генераторы выполняют в установках мощностью более 50 кВт. При использовании СГ в роли электродвигателя обмотка статора подсоединяется к электросети, а ротора – к источнику постоянного тока.

Вычисление скорости вращения

Количество оборотов ротора зависит от частоты тока. Такая зависимость выражена формулой:

n = 60хf/p, в которой

• n – количество оборотов, об/мин;
• f – частота электросети, равная 50 Гц;
• p – число полюсных пар.

Принцип действия синхронного генератора

Агрегат в режиме электрогенератора работает следующим образом:

• При прохождении через ОВ постоянного тока появляется магнитное поле с чередованием полюсов.
• Магнитное поле вращается относительно обмотки якоря. При этом происходит возбуждение переменных ЭДС, которые при суммировании образуют ЭДС фаз.
• Трехфазную схему образуют три одинаковые обмотки, которые размещаются на якоре под углом друг к другу, равным 120°.

Области применения

СГ в комплексе с бензиновым или дизельным ДВС востребованы в местах, в которых централизованного энергоснабжения нет или его мощности недостаточно, например:

• на строительных площадках;
• в местах ведения разведочных и добывающих работ;
• на морских судах.

Если необходимо генерировать электропитание для высокомощных пользователей, несколько агрегатов включают на параллельное функционирование. Такой способ соединения позволяет выводить из работы отдельные СГ без остановки функционирования всей сети.

Похожие публикации:

1. Blp727 oppo какая модель
2. Что является источником энергии
3. Hc 05 new version чем отличается
4. Как на 16рь поставить дросселя

В трехфазных генераторах якорь содержит сколько обмоток

Трехфазная цепь – это совокупность трех однофаз­ных цепей, в которых действуют три ЭДС одинаковой частоты, сдвинутые по фазе одна относительно другой на 120 °.

Трехфазный генератор (рис. 5.1, а) для получения трехфазного тока имеет три об­мотки, в которых индуктируются три ЭДС, сдвинутые по фазе на 120° (рис. 5.1, б).

а)б)

5.2 Соединение обмоток генератора и нагрузки звездой

Соединение обмоток генератора и нагрузки звездой показано на рисунке 5.2.

Рис.5.2 Схема соединения обмоток генератора и потребителей в «звезду»

Каждый из трех проводников трехфазной нагрузки (А, В, С) называется фазой или фазным проводом.

Линейные провода – это провода, которыми нагрузка подключается к генератору.

Симметричная (равномерная) нагрузка — нагрузка, при которой сопротивления всех фазах одинаковое (например, трехфазный электродвигатель). Z_А = Z_В = Z_С . При симметричной нагрузке напряжения и токи на всех фазах одинаковы.

Несимметричная (неравномерная) нагрузка – нагрузка, при которой сопротивления фаз разное (например, электроснабжение многоквартирного дома, когда на каждую фазу подключены разные квартиры). При несимметричной нагрузки напряжения на фазах одинаково, а токи — разные.

Нулевой (нейтральный) провод — служит для выравнивания фазных напряжений на нагрузке при несимметричной нагрузке (если нагрузка симметричная, то нулевой провод не нужен).

Если нагрузка несимметричная, то при отсутствии нейтрального провода часть потребителей будет иметь пониженное напряжение, а часть повышенное. Пониженное напряжение приводит к некорректной работе подключенных электроустановок, а повышенное может привести к повреждению электрооборудования или возникновению пожара.

Фазный ток (I_Ф) – ток в фазном проводе.

Линейный ток (I_Л) — ток в линейном проводе.

При соединении звездой фазный провод присоединяется к линейному. По фазному и линейному проводу чечет один и тот же ток: I_л = I_ф

Фазные токиобозначаются -I_А ,I_В ,I_С. По закону Ома,,

Фазные напряжения– напряжения между фазным и нулевым проводом –U_А=U_В=U_С(рис. 5.2).

Линейное напряжение– напряжение между линейными проводами -U_АВ=U_ВС=U_АС (рис. 5.2).

, ,

5.3 Соединение обмоток генератора и нагрузки треугольником

Соединение обмоток генератора и нагрузки треугольником показано на рисунке 5.3.

Рис. 5.3 Схема соединения обмоток генератора и потребителей в «треугольник»

Фазные и линейные напряженияравны между собой:U_АВ=U_ВС=U_АС (рис. 5.3).

Фазные токи-I_АВ ,I_ВС ,I_АС. — определяются по закону Ома,,

Линейные токи-I_А ,I_В ,I_С – связаны с фазными соотношением , то есть:

, ,

Мощность фазыпри любом соединении (звездой или треугольником) определяется по формуле:

Для определения мощности трехфазной цепи при любом соединении надо вычислить мощность каждой фазы и сложить мощности.

При симметричной нагрузке мощность трехфазной цепи определяется по формуле: Р = I_лU_л Cos.

ПРИНЦИП ПОЛУЧЕНИЯ ТРЕХФАЗНОЙ ЭДС.

обмотки (рис. 5.6), сдвинутые в пространстве друг относительно друга на угол 120°. Поэтому при вращении якоря в обмотках индуцируются ЭДС с одинаковыми амплитудами, сдвину­тые по фазе друг относительно друга на угол 120°. Такая система трех ЭДС

Если е_A = Е_т sin ωt, то е_B = Е_т sin (ωt — 120°), а

В реальном генераторе обмотки уложены в пазах ста­тора, а вращается магнитное поле (рис. 5.7,а).

Начала обмоток статора генератора маркируются A, B, С, концы— X, Y, Z. При соединении обмоток гене­ратора звездой (рис. 5.7,6) концы обмоток соединяют в узел, называемый нейтралью генератора N, к которому подключают нейтральный провод. К началам обмоток присоединяют линейные провода.

Напряжение между линейным и нейтральным провода­ми называется фазным напряжением.

В режиме холостого хода генератора фазное напря­жение равно ЭДС. Пренебрегая падением напряжения в обмотках генератора, можно считать фазные напря­жения равными ЭДС и при нагрузке генератора. Тогда U_A=E_A , U_B = E_B , Uc=Ec.

Напряжение между линейными проводами называ­ется линейным напряжением.

Если бы Еа и Ев совпадали по фазе, то линейное на­пряжение было бы равно нулю. Так как. E_д и Е_в сдви­нуты по фазе на 120°,

то вычитание этих величин следует проводить по векторной диаграмме. Учитывая, что Еа = U_A, E_B = Uв, имеем

Построим векторную диаграмму напряжений (рис. 5.8). Сначала строим симметричную систему векторов фазных напряжений U_A, U_B, U_C. Затем откладываем вектор линейного напряжения U_ab как разность векторов U_A и U_B. Для этого к вектору U_A прибавляем равный по значению и обратный по знаку вектор —U_B.

Из векторной диаграммы видно, что: 1) при сим­метричной системе фазных напряжений система линейных напряжений также симметрична; 2) система линейных напряжений опережает фазные напряжения на 30°; 3) действующее значение линейного напряжения в √З раз больше действующего значения фазного напряжения. Последнее положение выводится из прямоугольного треугольника Опт (рис. 5.8):

При соединении обмоток генератора треугольником, (рис. 5.9) необходимо так подключить обмотки (напра­вить ЭДС обмоток), чтобы при холостом ходе в контуре отсутствовал ток, т. е. чтобы сумма ЭДС обмоток была равна нулю.

Так как система ЭДС симметричная, то Е_А+ Е_В + Е_С=0, и схема (рис. 5.9) соединения обмоток гене­ратора в треугольник правильная: конец первой обмотки X соединяется с началом второй обмотки В, конец второй обмотки Y соединяется с началом третьей обмотки С, конец третьей обмотки Z соединяется с началом первой обмотки А и к началам обмоток присоединяются линейные провода. Очевидно, что линейные напряжения генератора в треугольник равны ЭДС, т.е. равны фазным напряжениям генератора.

Дата добавления: 2016-09-06 ; просмотров: 4636 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

СОЕДИНЕНИЯ ОБМОТОК ГЕНЕРАТОРА

Ранее рассмотрены свойства однофазного переменного тока. Однако однофазная система неэкономична вследствие несовершенства однофазных электрических машин.

Так, например, при одинаковых габаритах, массе активных материалов (стали и меди) и потерях энергии мощность однофазной машины в 1,5 раза меньше мощности трехфазной машины. Поэтому для электрификации используется трехфазная система переменного тока.

Трехфазной системой переменного тока или просто трехфазной системой называется цепь или сеть переменного тока, в которой действуют три ЭДС одинаковой частоты, но взаимно смещенные по фазе на одну треть периода. То есть в простейшем трехфазном генераторе на якоре содержится не одна, а три одинаковые обмотки, сдвинутые в пространстве друг относительно друга на угол 120º. Такая система трех ЭДС называется симметричной.

Отдельные цепи, составляющие трехфазную систему, называются фазами.

Рисунок 1. Кривые изменения ЭДС в трехфазной обмотке генератора

При нагрузке генератора на зажимах катушек устанавливаются напряжения, называемые фазными.

Если нагрузка отсутствует (холостой ход), фазные напряжения равны ЭДС, индуктируемым в катушках статора.

Обмотки генератора соединяют между собой в звезду или в треугольник.
При соединении обмоток генератора звездой (рисунок б) концы всех трех фаз соединяют в общую точку О, а к началам подсоединяют провода, отводящие энергию в сеть.

Рисунок 2. Соединение обмоток генератора в звезду

Эти три провода называются линейными, а напряжение между любыми двумя линейными проводами — линейным напряжением Uл.

От общей точки соединения концов (или начал) трех фаз (от нулевой точки звезды) может быть отведен четвертый провод, называемый нулевым.

Напряжение между любым из трех линейных проводов и нулевым проводом равно напряжению между началом и концом одной фазы, фазному напряжению Uф.

Обычно все фазы обмотки генератора выполняются одинаковыми, так что действующие значения ЭДС в фазах равны.

По векторной диаграмме легко установить соотношение между линейным и фазным напряжениями.

или ;

т. е. при соединении обмоток симметричного генератора звездой линейное напряжение в 3 = 1,73 раза больше фазного.

На основании первого закона Кирхгофа ток в нулевом проводе равен геометрической сумме токов в фазах генератора:

При соединении обмоток генератора треугольником (рисунок а) начало каждой фазы соединяется с концом другой фазы. Таким образом, три фазы генератора образуют замкнутый контур.

Рисунок 3. Соединение обмоток генератора в треугольник

При соединении обмоток генератора треугольником:

;

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:

Устройство и принцип работы синхронного генератора

Синхронный генератор (СГ) – энергетическое оборудование, предназначенное для преобразования механической энергии в электрическую. Имеет надежную конструкцию и достаточно простой принцип работы. СГ востребованы на предприятиях энергетической индустрии, в транспортных системах, нефтегазовой и других промышленных отраслях.

Элементы конструкции синхронных генераторов

В состав СГ входят:

• Обмотка возбуждения (ОВ) статора. Для ее питания применяется источник постоянного электротока, его функции реализует электронный регулятор напряжения. Этот элемент применяется в СГ с самовозбуждением. Первичное возбуждение происходит благодаря остаточному магнетизму магнитопровода генератора. Переменный ток, который понижающий трансформатор и выпрямитель преобразуют в постоянный, поставляет обмотка статора.
• Обмотка ротора. Обмотка, в которой инициируется электродвижущая сила, называется обмоткой возбуждения якоря.
• Схема вращающихся диодов («диодный мост») – обеспечивает выпрямление переменного напряжения, которое генерирует обмотка якоря возбудителя.
• Статор – неподвижный узел. В его составе имеется корпус, внутри которого предусмотрен сердечник или пакет, состоящий из листов электротехнической стали особой конфигурации. Качество генерируемой электроэнергии во многом зависит от того, какие листы используются в пакете – цельные или сборные, от их качества и материала, из которого изготовлена обмотка. В дорогих моделях обмотка изготавливается из медного эмаль-провода, в более дешевых ее функции выполняет алюминиевый провод.
• Ротор – вращающаяся часть генератора. Может быть явнополюсным и неявнополюсным. Роторы первого типа используются в СГ, совмещенных с низкочастотными ДВС, частота вращения которых составляет до 3000 об/мин. В высокомощных и высокочастотных агрегатах применяют неявнополюсные роторы. Их часто монтируют на валу совместно с паровыми турбинами. СГ с таким конструктивным исполнением называют турбогенераторами.

Силовые обмотки и обмотки возбуждения монтируют в специальные пазы, предусмотренные в конструкциях ротора и якоря. По виду выходного напряжения СГ разделяют на однофазные и трехфазные.

Синхронный генератор может функционировать в режиме генератора или мотора. Во втором варианте на входе СГ присутствует электроэнергия, а на выходе – механическая энергия. Функции электродвигателя синхронные генераторы выполняют в установках мощностью более 50 кВт. При использовании СГ в роли электродвигателя обмотка статора подсоединяется к электросети, а ротора – к источнику постоянного тока.

Вычисление скорости вращения

Количество оборотов ротора зависит от частоты тока. Такая зависимость выражена формулой:

n = 60хf/p, в которой

• n – количество оборотов, об/мин;
• f – частота электросети, равная 50 Гц;
• p – число полюсных пар.

Принцип действия синхронного генератора

Агрегат в режиме электрогенератора работает следующим образом:

• При прохождении через ОВ постоянного тока появляется магнитное поле с чередованием полюсов.
• Магнитное поле вращается относительно обмотки якоря. При этом происходит возбуждение переменных ЭДС, которые при суммировании образуют ЭДС фаз.
• Трехфазную схему образуют три одинаковые обмотки, которые размещаются на якоре под углом друг к другу, равным 120°.

Области применения

СГ в комплексе с бензиновым или дизельным ДВС востребованы в местах, в которых централизованного энергоснабжения нет или его мощности недостаточно, например:

• на строительных площадках;
• в местах ведения разведочных и добывающих работ;
• на морских судах.

Если необходимо генерировать электропитание для высокомощных пользователей, несколько агрегатов включают на параллельное функционирование. Такой способ соединения позволяет выводить из работы отдельные СГ без остановки функционирования всей сети.

Похожие публикации:

1. In на поршне куда ставить
2. В какой стране разрешена тонировка передних стекол автомобиля
3. Где находится эбу ваз 2110
4. Как влияет некачественный сера пропан на двигатель
