Электросчетчики «Меркурий»

Не берусь судить в правильности названий и трактовок выбранных разработчиками электросчетчиков, но рядовые пользователи далеко не всегда в состоянии понять глубокий смысл применяемых ими понятий. Сегодня рассматриваем один из таких примеров — расшифровку названий в меню «Управление нагрузкой».

Загадочных названий естественно много и даже двух высших образований не достаточно для того чтобы разобраться в простых вещах. Сегодня остановимся на однофазных электросчетчиках и пункте меню «Управление нагрузкой» Универсального конфигуратора счетчиков Меркурий, а точнее на переменных группы лимита мощности.

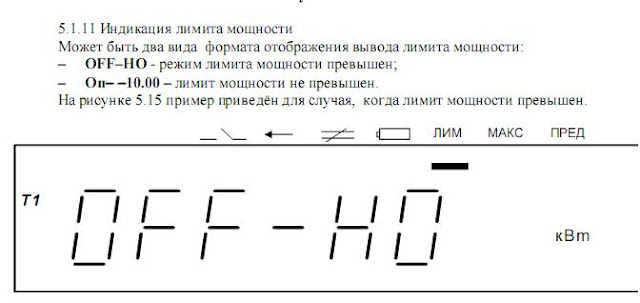

В трехфазных счетчиках все просто необходимо установить лимит мощности и время задержки срабатывания отключения нагрузки, а вот в однофазных счетчиках все оказалось сложней. Почему так получилось не знаю — видимо из-за того, что группы разработчиков были разрозненны на первом этапе и сделали эти опции по разному. Но нам простым пользователям приходится работать с тем, что досталось и я хочу рассмотреть именно управление нагрузкой для счетчиков Меркурий-203.2Т, Меркурий-206 и загадочные названия в этом меню.

Что такое лимит мощности — это пороговая мощность потребления, выше которой, произойдет отключение нагрузки потребителя (если включено управление по лимитам). Но так ли это? Оказывается есть нюансы.

Счетчик ежесекундно проверяет мощность потребления и сравнивает с установленным лимитом, если произошло превышение, то вступает в игру счетчик превышений лимита мощности, ограниченный параметром «Порог», т.е. сколько раз может быть превышен лимит мощности. Физический смысл этого параметра сравним с максимальным временем превышения лимита мощности в секундах.

Следующий загадочный параметр «Сброс». Как я уже сказал, в случае превышения лимита мощности, начинает ежесекундно увеличиваться внутренний счетчик и возникает дилемма: «Что делать если пороговое значение не достигнуто, а мощность снизилась ниже установленного лимита?». Разработчики поступили следующим образом:
— если стоит галочка «Сброс», то счетчик превышения лимита мощности сбрасывается в ноль;
— если галочка «Сброс» не стоит, то ежесекундно начинается вычитание этого счетчика пока не дойдет до нуля.

Индикация счетчика так устроена, что он в автоматическом режиме перебирает указанные в пункте «Индикация» параметры и выводит их на экран. Одним из этих параметров является параметр «Лимит мощности». «Циклы»- обозначают сколько полных циклов индикации (параметра лимит мощности) показывать, что лимит мощности превышен. Превышение лимита мощности видно по подчеркиванию соответствующего обозначения см. рисунок.

Параметр «Циклы» будет работоспособен если выбрана галочка «Ожидание», т.е. ожидать (индицировать) указанное число циклов индикации. Если галочки «Ожидание» нет, то индикация превышения лимита мощности будет только однократная. Вобщем если не указать галочку ожидания и случайно пропустить первый цикл индикации (когда на индикаторе было подчеркивание «Лим»), то можно и не догадаться, что отключение нагрузки произошло из-за превышения лимита мощности.

Если ваш электросчетчик не содержит внутреннего реле, а именно так обычно и бывает, т.к. это дешевле, то это не значит, что нельзя управлять нагрузкой. Управлять нагрузкой все равно можно с помощью импульсного выхода и устройства отключения.

Вроде все на сегодня, если ошибся поправьте пожалуйста!

Электросчетчики «Меркурий»

Я уже неоднократно отвечал на вопросы по поводу соединения c электросчетчиками по GSM, но в любом случае те кто берется за это дело в первый раз всегда сталкиваются с трудностями и неопределенностью на первом этапе и получив ответ «Нет ответа» впадают в панику. Попробуем расписать последовательность действий для такого вида соединения.

GSM-связь для опроса электросчетчиков начала использоваться активно не так давно, но уже прочно завоевала свой сектор на рынке и большинство энергоснабжающих организаций в том числе Мосэнергосбыт уже давно пытаются отказаться от паутины проводных систем опроса. Ну чтож это удобно, хотя пока и не очень быстроходно. (Новая наша разработка позволяющая вести опрос электросчетчиков по каналам 3G/4G).

В работе будем использовать Универсальный конфигуратор счетчиков Меркурий.
Что необходимо знать:

1) Электросчетчики Меркурий работают по специализированному протоколу с использованием таймаутов. При превышении таймаутов ожидания команда счетчик считает команду сбойной и отбрасывает ее. В канале GSM-DATA таймауты между байтами могут достигать 100 мс, поэтому иногда если вы берете новый счетчик или подключаете к нему GSM-модем связи может не быть. Для правильной работы необходимо правильно сконфигурировать счетчик по проводному интерфейсу (это потому что внутри есть объединение UART проводного интерфейса и UART GSM-модема).

После установки соединения необходимо заново войти на вкладку «Параметры связи», на которой появляются дополнительные служебные функции работы со счетчиком. Нас интересует параметр «Множ. сист. таймаута», нажимаем «Прочитать» возле этого параметра и если прочтенный параметр меньше 10, то устанавливаем 10 и «Записать». После записи обязательно проверьте что запись осуществилась.

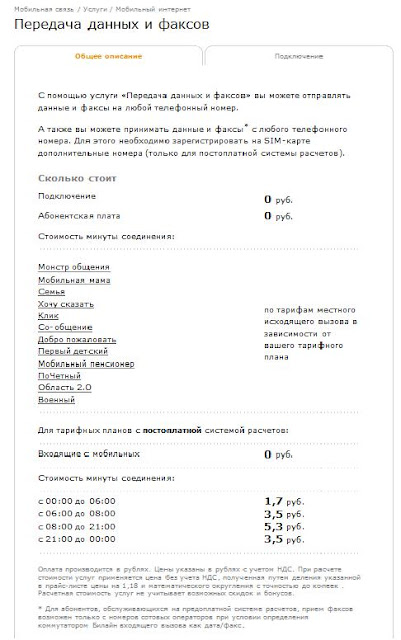

2) Для работы со счетчиками по каналу GSM необходимо подключить услугу «Передача данных и факсов». Эта услуга, не является услугой пакетной передачи данных GPRS, и на это необходимо акцентировать внимание специалистов сотового оператора, при подключении услуги. Передача данных и факсов это коммутируемый канал связи, и обозначается аббревиатурой CSD . На этот режим работы (CSD) настроено все GSM оборудование Меркурий по умолчанию.

3)Установить СИМ карту, антенну и убедиться в регистрации модема.
СИМ карта устанавливается в картоприемник счетчика. У Меркурий 230 картоприемник находится справа, под клемной крышкой счетчика.

Рис. 20 «Картоприемник счетчика Меркурий-230»

Перед установкой СИМ карты необходимо убедиться в том, что на ней отключена функция проверки ПИН кода , а также проверить наличие и уровень GSM связи в месте установки счетчика. Подключить GSM антенну . После установки СИМ карты и подключения антенны
необходимо включить счетчик путем подачи основное напряжение на его силовые клеммы, при этом для трехфазных счетчиков Меркурий 233 требуется подача линейного напряжения для питания модема счетчика, поэтому его желательно включать в трехфазную сеть. Счетчик Меркурий 230 допускает включение в однофазную сеть, с подачей напряжения на клеммы 10 и 7. По работе светоиндикатора необходимо убедиться в том что встроенный в счетчик модем зарегистрировался в сети GSM. У счетчика Меркурий 230 индикатор находится в верхнем левом углу корпуса счетчик. Если модем зарегистрирован в сети GSM, индикатор горит постоянно зелёным светом.

Индикатор на счетчиках Меркурий 233 и Меркурий 203 находится на самом GSM модуле, при этом индикатор мигает красным светом если модем зарегистрирован и горит постоянно если регистрации нет.

4) Подключить GSM модем к компьютеру
Для связи со счетчиком по GSM каналу потребуется и GSM модем на стороне компьютера. Программа Конфигуратор поддерживает работу с широким перечнем модемов, поэтому для этих целей подойдет практически любой модем? который может работать в режиме CSD. Стоит отметить, что такой режим работы не поддерживают 3G модемы. Если Вы используете GSM модем с USB интерфейсом, то необходимо для него установить драйвер и узнать номер виртуального COM порта созданного ОС Windows для этого модема (номер порта определяется при помощи диспетчера устройств).

5)Для настройки GSM связи в программе Конфигуратор Универсальный, на вкладке «Параметры связи» (Рис. 23) устанавливаем следующие значения:

— выбираем тип счетчика;
— указываем его сетевой адрес;
— тип интерфейса» выбираем GSM;
— записываем в поле «Номер SIM-карты» номер дозвона, который установлен для счетчика;
— строка инициализации может иметь два основных значения: 7,0,1 или 71,0,1
— в настройках порта достаточно указать «Номер порта» другие установки желательно оставить по умолчанию, но если вы их случайно сбили то поставьте (время ожидания ответа 5000, системный таймаут 100, множитель 25);
— нажимаем кнопку «Соединить»

Рис. 23 «Окно параметров связи»

В результате программа начнет дозвон по указанному номеру, процесс дозвона будет отображаться в отдельном окне.

Рис. 24 «Окно протокола связи со счетчиком по GSM»

Оптопорт для счетчиков что это такое

Учет электроэнергии для предприятий

Комплексные решения для малого и среднего бизнеса

Передача почасовых отчетов в энергокомпании

Сдача отчетности в форматах 80020 по регламентам энергокомпаний

Снижение стоимости электроэнергии до 35%

Перевод на выгодную ценовую категорию «Под ключ»

Контроль качества электроэнергии

Фиксация отклонений напряжения и подготовка претензий к энергокомпаниям

Оперативный контроль электропотребления объектов в любое время на своем мобильном устройстве

Комплексные решения для внедрения АСКУЭ

Электросчётчики с модемами

Комплекты оборудования для быстрого внедрения АСКУЭ

Предлагаем счетчики 2020-2021 года выпуска с истекшим сроком МПИ

Решения на базе Ваших счётчиков

АСКУЭ с модемом или без него

Опрос счетчика «Энергомера» через оптопорт

У вас задача: есть счетчик Энергомера, но нет установленного модема и нет доступа к опломбированным интерфейсным клеммам, но при этом необходимо получить с него профиль мощности и другие данные. Это стандартная задача, которая имеет стандартное решение.

На помощь приходит ноутбук и оптопорт.

Необходимое оборудование

Опрос счетчиков Энергомера через оптопорт будем проводить при помощи следующих приборов:

1. Непосредственно сам оптопорт. Он может быть с подключением через интерфейс RS232 (УСО-1) или USB (УСО-2). В данной статье мы разберем работу с УСО-2, т.к. опрашивать будем при помощи ноутбука.
2. Ноутбук с USB – входами.
3. Непосредственно cам счетчик. Разберем на примере модели СЕ303.

Подготовка ПО

В начале, необходимо скачать и установить на ноутбук программное обеспечение.

Драйвер УСО-2 автоматически скачивается и устанавливается операционной системой Windows. Если по каким-то причинам ОС не удалось найти драйвер в интернете, то скачать его можно здесь: Драйвер УСО-2

Для работы со счетчиком Энергомера нам понадобится конфигуратор Admin Tools v3.11. программа имеет следующие требования:

• Операционная система: Windows XP SP3 и выше;
• MS .Net Framework 4.0;
• Microsoft Visual C++ 2005-2008-2010-2012-2013

Если у Вас установлена ОС выше Windows XP (то есть Windows 7, Windows 10), то запустить установочный пакет необходимо от имени администратора. В ходе установки будет предложено выбрать модели поддерживаемых устройств. По умолчанию галочки будут установлены на всех пунктах списка, ничего менять не нужно. После установки на рабочем столе появится такой же ярлык для запуска программы. Запускаем ее аналогично от имени администратора.

Установка соединения через оптопорт

УСО-2, подключенное к ноутбуку, устанавливается на оптический интерфейс счетчика следующим образом:

Запускаем программу от имени администратора, при авторизации в поле «ИМЯ» вводим ADMINISTRATOR, поле «Пароль» оставляем пустым. В появившемся окне в списке слева выбираем модель счетчика, которую будем опрашивать и нажимаем вкладку «Канал связи» на панели сверху.

В предложенном списке каналов связи выбираем «RS232 (СЕ30х)», щелкаем 2 раза и в появившемся окошке ставим галочку «Автоматическое определение СОМ порта» и из списка выбираем предложенный СОМ порт. Затем нажимаем применить и закрываем окна настройки канала связи. Следующим действием будет установка канала связи: для этого нажимаем кнопку «Авторизация» .

После того, как программа успешно установит связь со счетчиком, можем приступать непосредственно к сбору профилей мощности. Слева в нижнем списке выбираем необходимый считываемый параметр. В нашем случае – «Данные измерений – Группа профилей мощности – Профили нагрузки». Далее для этого параметра задаем настройки: интервал времени, вид мощности и нажимаем кнопку «Считать данные», расположенную на месте кнопки «Авторизация».

После того, как показания считаны, необходимо экспортировать их в таблицу Excel, предварительно настроив путь сохранения файла. Нажав кнопку «Хранилище», 2 раза щелкаем «Экспорт в MS Excel» и задаем там имя файла и нужные вам параметры. В данном случае параметры оставлены по умолчанию.

Теперь, закрыв настройки хранилища файла, нажимаем «Экспорт». По завершению экспорта, в верхнем списке справа нажимаем нашу модель счетчика и кликаем «Завершить сеанс» рядом с кнопкой «Авторизация»

Если у вас возникли проблемы с настройкой, сообщите нам, и мы направим последний вариант инструкции.

Для этого закажите обратный звонок (кнопка вверху экрана) или напишите на support@yaenergetik.ru.

Мы ответим на все интересующие вопросы и поможем настроить опрос ваших счетчиков.

Copyright — © яЭнергетик, 2020г. При любом использовании опубликованных материалов и содержимого данной статьи требуется указывать источник «яЭнергетик.рф»

Хотите получать вовремя новости о выходе статей в нашем блоге? Подписывайтесь на телеграм-канал yaenergetikru

Статья является объектом авторского права ООО «Технологии энергоучета». Запрещается любое использование текста и материалов данной статьи без указания источника: яЭнергетик.рф или yaenergetik.ru

Последнее обновление: 28.01.2020 12:57

• Настройка оборудования
• Оптопорт УСО-2
• Электросчетчики Энергомера
• Энергомера СЕ303

Оптопорт для счетчиков что это такое

Учет электроэнергии для предприятий

Комплексные решения для малого и среднего бизнеса

Передача почасовых отчетов в энергокомпании

Сдача отчетности в форматах 80020 по регламентам энергокомпаний

Снижение стоимости электроэнергии до 35%

Перевод на выгодную ценовую категорию «Под ключ»

Контроль качества электроэнергии

Фиксация отклонений напряжения и подготовка претензий к энергокомпаниям

Оперативный контроль электропотребления объектов в любое время на своем мобильном устройстве

Комплексные решения для внедрения АСКУЭ

Электросчётчики с модемами

Комплекты оборудования для быстрого внедрения АСКУЭ

Предлагаем счетчики 2020-2021 года выпуска с истекшим сроком МПИ

Решения на базе Ваших счётчиков

АСКУЭ с модемом или без него

Настройка удаленного опроса электросчетчиков МИР

Опрос приборов учёта МИР можно выполнять как через УСПД МИР, так и через любой GPRS-модем. GPRS-модем может быть внешним с подключением к выходу RS-485, если данный разъём предусмотрен модификацией прибора. Либо GPRS-модем может быть встроенным в прибор учёта МИР.

В данной статье мы рассмотрим настройку опроса приборов учёта МИР со встроенным модемом.

Программное обеспечение:

Для настройки нам понадобится конфигуратор, который можно скачать с официального сайта компании НПО «МИР» по ссылке:
https://mir-omsk.ru/upload/doc/Konf_prib_ucheta_v_2.22.330.1346_izm_16.7z

После установки вы увидите главное окно конфигуратора:

Счётчики МИР С-04, МИР С-05 и МИР С-07 настраиваются через один и тот же конфигуратор, и схема настройки будет одинаковой.

Подключение к прибору учёта:

Для подключения к встроенному модему можно использовать соединение TCP/IP, но для этого нужно будет иметь в своём распоряжении сим-карту мобильного провайдера с «белым» ip-адресом, что является дополнительной услугой и не столь часто используется.

Поэтому мы рекомендуем использовать подключение через оптопорт. Такое подключение поддерживается всеми моделями счётчиков МИР, которые были перечислены ранее.

После того, как было выполнено подключение к прибору учёта (физическое через оптопорт или по сотовой сети через установленную сим-карту), необходимо выполнить нужные настройки в конфигураторе:

1) Создаётся новый канал связи (нажимаем в верхнем меню «Конфигурация» > «Добавить канал»)

2) Появляется диалоговое окно, в котором указывается метод связи с внутренним модемом: при сценарии настройки через оптопорт указываем, что будет использоваться канал связи COM-порт, выбираем нужный нам COM-порт (определить в какой порт подключился кабель у компьютера можно в настройках самого компьютера в разделе «Диспетчер устройств»), остальные настройки оставляем без изменений

В дальнейшем, если будет использоваться иной метод обращения к модему, настройки созданного канала можно будет изменить.

3) Добавляем само устройство, к которому будем обращаться. Для этого вновь вызываем верхнее контекстное меню, «Конфигурация» > «Добавить устройство»

4) В новом появившемся диалогом окне выполняем настройки подключаемого устройства: указываем модель устройства, в поле «Адрес устройства» указываем его сетевой адрес (у счётчиков МИР это четыре последние цифры заводского номера), пароль доступа и уровень доступа можно оставить стандартными и нажимаем «ОК»

5) Теперь мы имеем настроенный канал связи и само устройство, к которому будем обращаться. В левом меню раскрываем канал связи при помощи маленького символа стрелки слева от канала. Кликаем на прибор учёта и видим новое меню с различными настройками прибора учёта

6) Нажимаем кнопку «Прочитать», и если всё было указано верно – произойдёт подключение к прибору учёта и вся базовая информация о приборе учёта будет считана

7) После того, как будет выполнено подключение к прибору учёта, на первой вкладке под названием «Конфигурация» пролистываем вниз до подраздела «GSM». Здесь будет подменю «TCP/IP», в котором будет указан IP-адрес, полученный модемом в сети Интернет, а также список клиентов, к которым модем может быть одновременно подключён. Если IP-адрес не будет указан, то возможно есть проблемы с сим-картой, и она не регистрируется в сети мобильного провайдера, либо на ней не подключён пакет GPRS-интернет. Если модем зарегистрировался в сети, то можем перейти к настройке клиента для подключения к серверу «яЭнергетик».

8) Для настройки «Клиент 1» выбираем в правом выпадающем списке вариант «Вкл» и у нас появляются два новых поля: в первом поле IP-адрес указываем IP-адрес сервера яЭнергетик, это 62.192.239.58, а во втором поле TCP-порт (для встроенного модема счётчика МИР указываем 20023). После этого в самом верхнем меню нажимаем кнопку «Записать». На этом настройка модема счётчика может быть завершена.

9) Теперь переходим в систему «яЭнергетик»: создаём новый объект и новый прибор учёта, указав его заводской номер и марку

10) В самом счётчике переходим на вкладку «Настройки» и в правом меню нажимаем кнопку «Настроить»:

• в пункте «Тип счётчика» выбираем модель счётчика (МИР С-04, МИР С-05 или МИР С-07)
• Поле «Сетевой адрес» заполнится автоматически четырьмя последними цифрами заводского номера, но стоит перепроверить, верно ли был указан заводской номер
• В пункте «Тип соединения» указываем «GPRS модем, встроенный в счётчик/УСПД МИР»
• В поле «Серийный номер» указываем полностью заводской номер счётчика
• В пункте «Устройства опроса» выбираем «Счетчик будет опрашиваться через отдельное устройство»

Таким образом, получаем следующую картину в разделе настроек АСКУЭ:

11) Остальные поля можно не изменять, пролистываем в самый низ страницы, нажимаем кнопки «Сохранить» и затем «Вернуться к счётчику».

12) Теперь мы можем в верхнем меню перейти на вкладку «Дополнительно», и, если всё было настроено верно, то увидим, что встроенный модем установил соединение с сервером.

Теперь, когда необходимые настройки были выполнены, можно получать данные со счетчика.

Если у вас возникли проблемы с настройкой, сообщите нам, и мы направим последний вариант инструкции.

Для этого закажите обратный звонок (кнопка в верхней части экрана) или напишите на support@yaenergetik.ru.

Мы ответим на все интересующие вопросы и поможем настроить опрос ваших счетчиков.

Хотите получать вовремя новости о выходе статей в нашем блоге? Подписывайтесь на телеграм-канал yaenergetikru

Статья является объектом авторского права ООО «Технологии энергоучета». Запрещается любое использование текста и материалов данной статьи без указания источника: яЭнергетик.рф или yaenergetik.ru

Последнее обновление: 03.08.2022 08:23
