Познания в сфере микросхем и радиоэлектроники дают возможность создавать своими руками полезные приборы и устройства из подручных средств. И я, как страстный поклонник радиоэлектроники, не могу не поделиться своей новой самоделкой. На днях мне повезло найти в Интернете инструкцию некой компании «Джаммер» «Как самому собрать устройство для заглушки сотового радиосигнала». После внимательного прочтения материала я решил, что эта задача мне вполне под силу.
Так как все необходимые советы и указания, включая фото и рисунки микросхем, были приложены к статье, я не стал медлить. В процессе работы кое-что я доработал на свой лад, и результат превзошел все ожидания. Далее описан ход моих действий.
Устройство для подавления сигналов сотовой сети (то есть, GSM-глушилка) функционирует на частоте 800 МГц, поскольку все сотовые телефоны настроены на эту же частоту. Для контроля напряжения я применил генератор качающейся волны. Единственным его «минусом» является сложность сборки – здесь начинающим радиолюбителям не обойтись без помощи специалиста.
Синхросигналы частотой 45 МГц, которые выступают в роли помех, выдает специальный генератор. Он взаимодействует с местным гетеродином приемника микросхемы. Для уравнения сопротивления между генератором и гетеродином пришлось сигнал с местного гетеродина провести по сети согласования сопротивлений.
РЧ-входом послужил порт гетеродина, который я соединил с антенной, настроенной на 800 МГц, а РЧ-выход соединил с резонирующим усилителем, в результате чего на выходе мощность прибора возросла на 15–16 дБм. Усиленный сигнал затем поступает на отправную антенну.
У всех сотовых телефонов, работающих на 800 МГц, разница частоты между входящим и исходящим сигналом всегда постоянна – 45 МГц. Теперь при включенном глушителе сотового сигнала телефон будет посылать сигнал в сеть и сразу же принимать его обратно. Если разговаривать по телефону, то получится услышать отражение своего голоса.
Преимуществом прибора является также возможность «гашения» отслеживающих приспособлений, которые могут шпионить через систему навигации машины и передавать сигнал на главный узел через сотовую сеть. Кстати, подобным образом наш глушитель сигнала может обезвредить взрывчатку, детонатор которой обычно настроен на частоту мобильных телефонов – 800 МГц.
Фильтр по питанию.
Всем Привет.
На днях меня попросил наш одноклубник изобрести какой-нибудь фильтр от помех для своей магнитолы.
С его слов, в динамиках прослушивались какие-то наводки, то ли от генератора, то ли ещё от чего-то.
Ну я долго не думая, решил сделать то что пришло на ум первым.
А именно самый распространённый фильтр CLC. (может кому тоже пригодится)
Он состоит из катушки (или двух катушек) индуктивности и на входе и выходе конденсаторы.
Вот что у меня получилось.
Ну а теперь поподробней для тех кому это интересно.
Сами катушки лучше всего сделать на ферритовых кольцах, можно на одном, но лучше на двух.
Для этого хорошо подойдут ферритовые кольца с магнитной проницаемостью не менее 2000МН, они как раз у меня были на работе.
Далее я взял провод и намотал его на кольцо. На каждое кольцо ушло примерно около 1 метра провода.
Так же и второе кольцо. Т.к. из-за электролитических конденсаторов наш фильтр будет полярным, для удобств сделаем разными цветами. А именно красным будет у нас (плюс).
Дабы одноклубник не перепутал полярность . ;))
Далее я взял два электролитических конденсатора, желательно большой ёмкостью.
Я посчитал что 4700мкф будет в самый раз.
Ну и за одно эти электролиты шунтируем кондесаторами малой ёмкости. Для избавления от ВЧ помех.
Для этого подойдут 0,1мкф . Для удобства взял SMD.
Припаиваем SMD кондесаторы (0,1мкф) параллельно выводам наших электролитов.
Вот все детали из которых будет выполнен LCL фильтр.
Его можно сделать как в корпусе, так и на печатной плате.
Но когда я спросил своего «заказчика», то он мне ответил — ему всё равно.
И тогда я решил всё сделать навесным монтажом и далее всё обернуть в клеевую термоусадку.
И всё это запихиваем в клеевую термоусадочную трубку.
Всё получилось как-то так.
Если кому не совсем понятно как соединены элементы, то вот схема.
вроде аккуратно нарисовал 😉
Надеюсь нашему одноклубнику он помог. Буду ждать от него комментарий ;))
Собираем СВЧ глушилку ТВ, радио, сотовой связи и т.д. за 500 руб.
Как и обещал, выкладываю инструкцию по сборке универсальной глушилки стоимостью 500-600 руб. Также я расскажу как можно существенно сэкономить, заказывая необходимые компоненты. Конструкция и идея не моя, взята из интернета, ссылку на автора оставлю.
Что нам понадобится

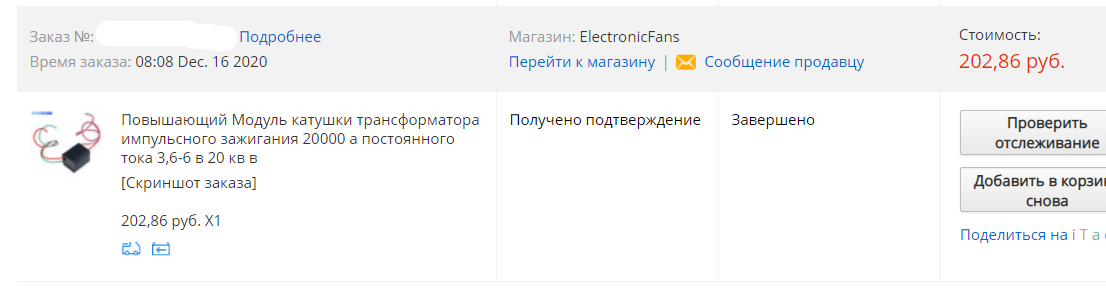

- Генератор горячей дуги. Я заказывал на Aliexpress. Стоимость — 200 руб. Кину несколько ссылок на этот товар:
- https://aliexpress.ru/item/32797279397.html?spm=a2g0s.9042311.0.0.5f0533edhITZdD&sku_id=63876851649 (брал этот за 203 руб.)
- https://aliexpress.ru/item/33049022322.html?spm=a2g0o.cart.0.0.3ce53c00l4BvbE&mp=1&sku_id=67404058400
- https://aliexpress.ru/item/32845852439.html?spm=a2g0o.productlist.0.0.4b6051f3W6ngJH&algo_pvid=37bdb1eb-c0c6-4292-ac36-2540521bd342&algo_expid=37bdb1eb-c0c6-4292-ac36-2540521bd342-1&btsid=0b8b15cb16115600748848786ec194&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&sku_id=65191553712

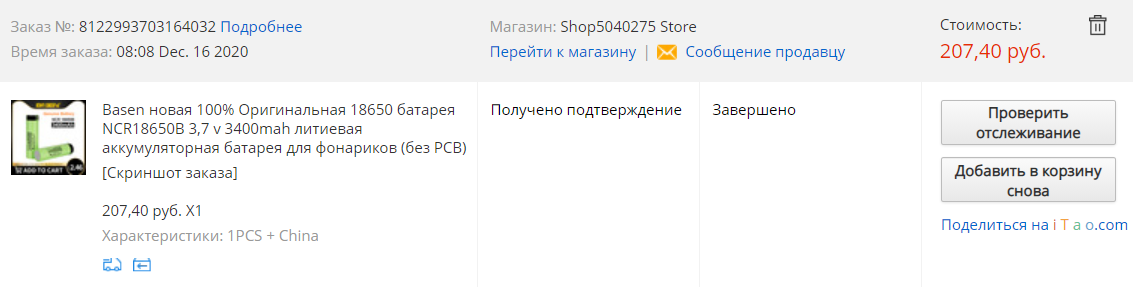

2. Литий-ионный аккумулятор 18650. На Aliexpress стоит примерно 150-200 руб.
- https://aliexpress.ru/item/32835679557.html?spm=a2g0o.cart.0.0.3ce53c00l4BvbE&mp=1 (брал этот за 207 руб.)
- https://aliexpress.ru/item/32835679557.html?spm=a2g0o.cart.0.0.3ce53c00l4BvbE&mp=1
- https://aliexpress.ru/item/32807032859.html?spm=a2g0o.productlist.0.0.5a374053omMsIy&algo_pvid=f6959792-8442-4c54-b149-8acfc72a7e2f&algo_expid=f6959792-8442-4c54-b149-8acfc72a7e2f-2&btsid=0b8b15cb16115603170433361ec194&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&sku_id=65139771901
3. Если у вас нет зарядного устройства для аккумуляторов 18650, тогда нужно заказать и его. Тут можно сэкономить и не брать навороченный зарядник с кучей отсеков, так как заряжать наш аккумулятор придется не очень часто, да и к тому же он у нас один. Комплект с адаптером питания можно не брать, а воспользоваться адаптером от смартфона (примерно 5В, 2А). Можно найти множество вариантов если вбить в поиске Ali «зарядное устройство 18650».
(взял этот с 1 отсеком за 427 руб., но далее расскажу как сбросить цену на 150 руб. и купить за 277)
4. Алюминиевый уголок 15×15 мм, толщина 1 мм. По идее, автор говорит, что нужно использовать уголок именно таких размеров, но у меня дома такого не оказалось, был только 20×20 мм с толщиной 1 мм, поэтому я взял его и у меня глушилка работала.
5. Некоторые другие материалы, о которых расскажу далее. Они заменяемы и скорее всего вы сможете найти их у себя дома
6. Инструменты и расходники: пила, дрель, паяльник, надфиль или напильник, гайки, болты, выключатель, провода и др.
Как сэкономить при заказе с Aliexpress
Есть у этой площадки замечательная акция. При регистрации нового акка, вам дают купон на 150 руб. при заказе от 300 руб. Это неплохая такая скидка. Как я и говорил можно заказать зарядник для 18650 не за 427, а за 277 руб.
Со второго аккаунта можно заказать вместе аккумулятор и генератор, которые в сумме дают 400 руб. и сбросить 150 руб. купоном.
Итого, мы получаем детали для глушилки + зарядник за 500-600 руб.
Создание
Для начала покажу готовую конструкцию, чтобы вы имели представление как это всё должно выглядеть.
Ну а теперь по этапно, как всё это сделать.
Делаем уголки

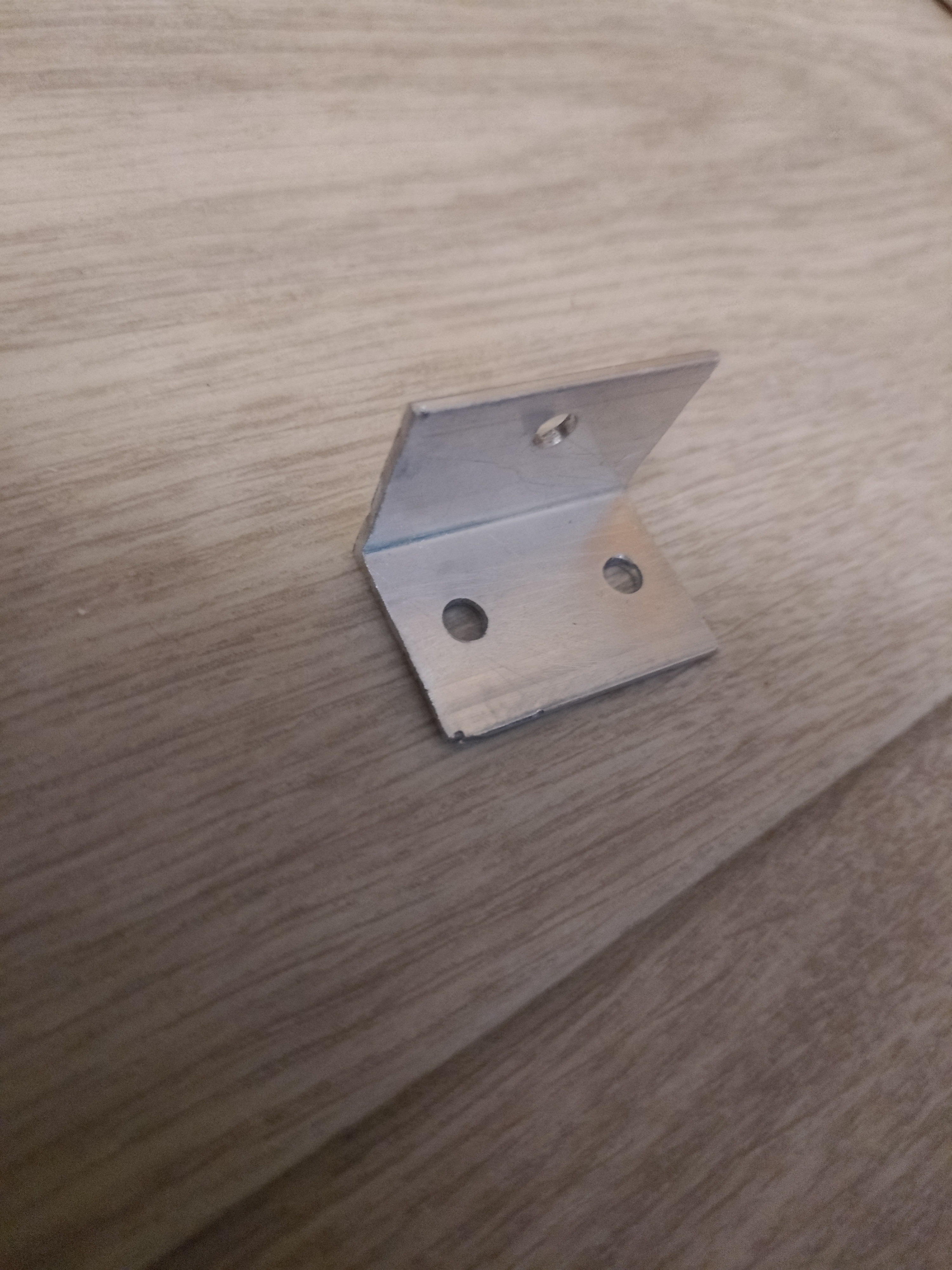

Для начала займемся уголками. Я сделал их 5 шт., но можете сделать чуть больше. Размеры 15x15x30 мм.
Я просверлил у каждого уголка по два отверстия, чтобы прикрепить их потом к подложке. Также у двух уголков я сделал еще одно отверстие (фото выше). Оно нужно, чтобы мы могли болтом и гайкой прикрепить медную фольгу (или какую-нибудь не толстую металлическую пластину) к уголку. Это нужно, чтобы потом мы могли припаять туда провод, к самому уголку провод не припаять.
Отсек для аккумулятора

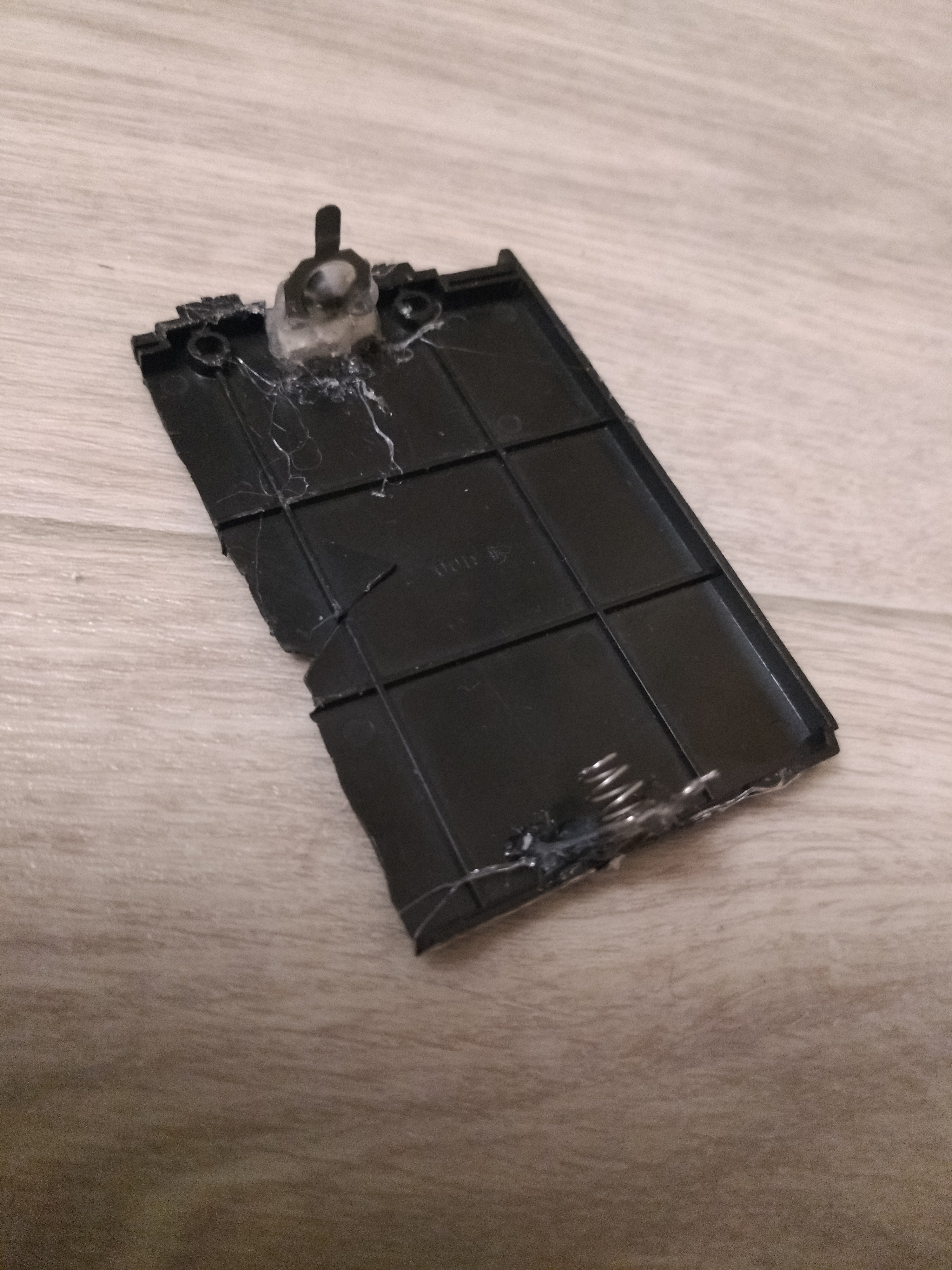

Я взял обычный кусок пластмассы, приклеил к нему на термоклей контакты от радиоуправляемой игрушки (можно заменить любыми двумя металлическими пластинками, между которыми будет находится аккумулятор). Расстояние между контактами делайте чуть меньше( на 1-2 мм) чем длина аккумулятора, чтобы он плотно держался между ними.
Подложка и корпус
В качестве корпуса можно использовать какую-нибудь пластмассовую коробочку или что-то наподобие (главное, чтобы материал корпуса не проводил ток).

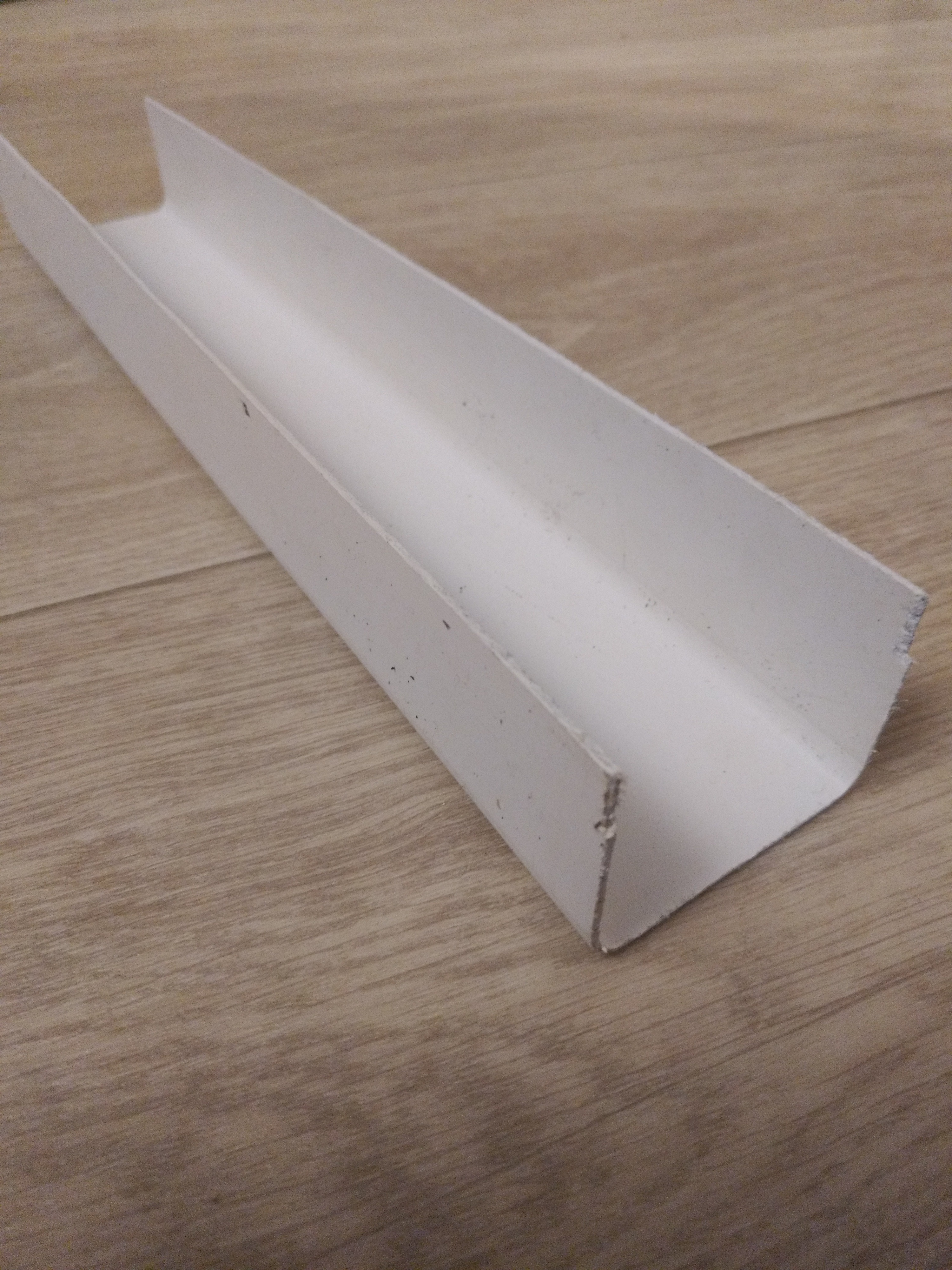

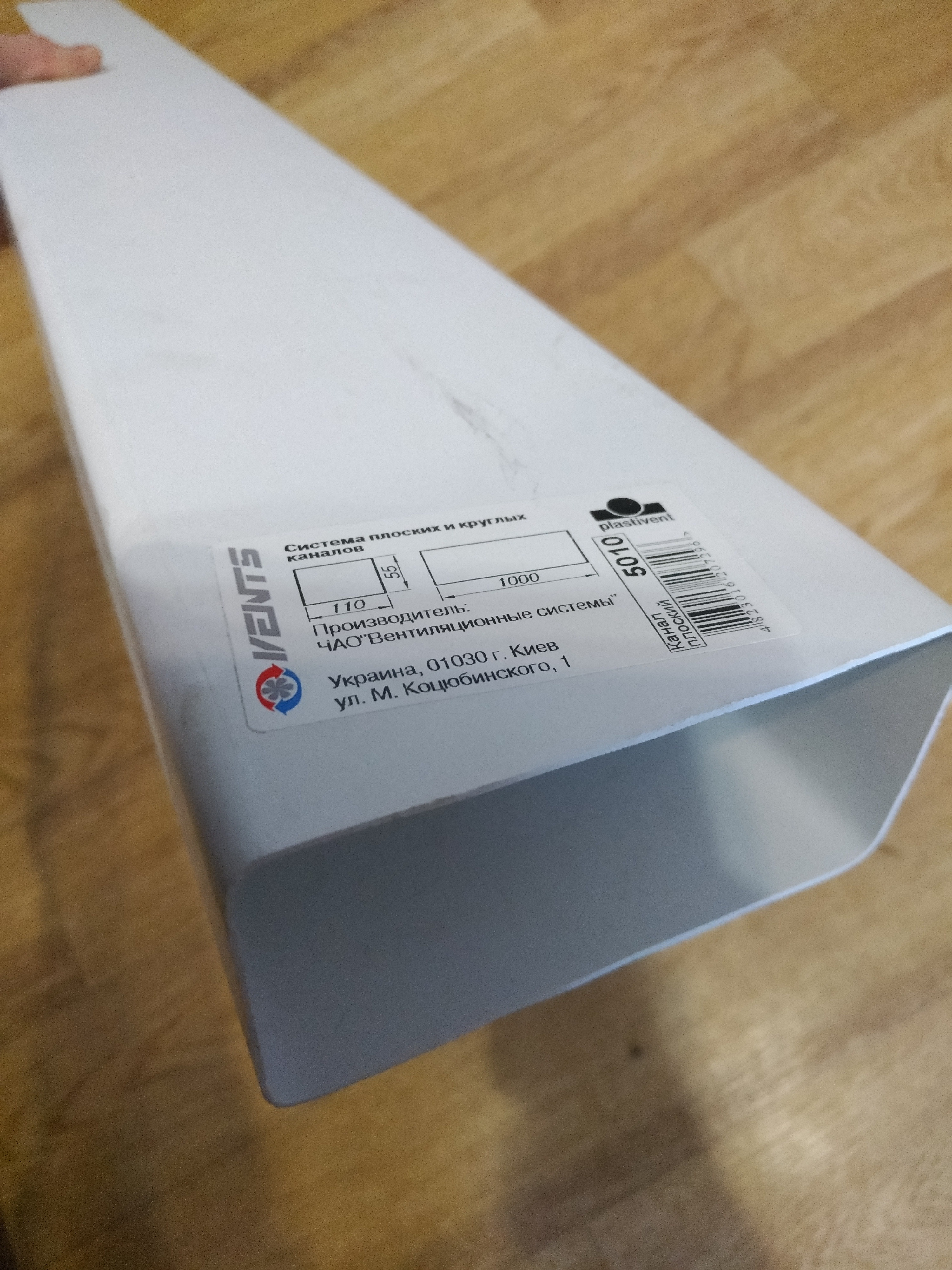

У меня была ПВХ труба, её я и решил использовать как корпус.

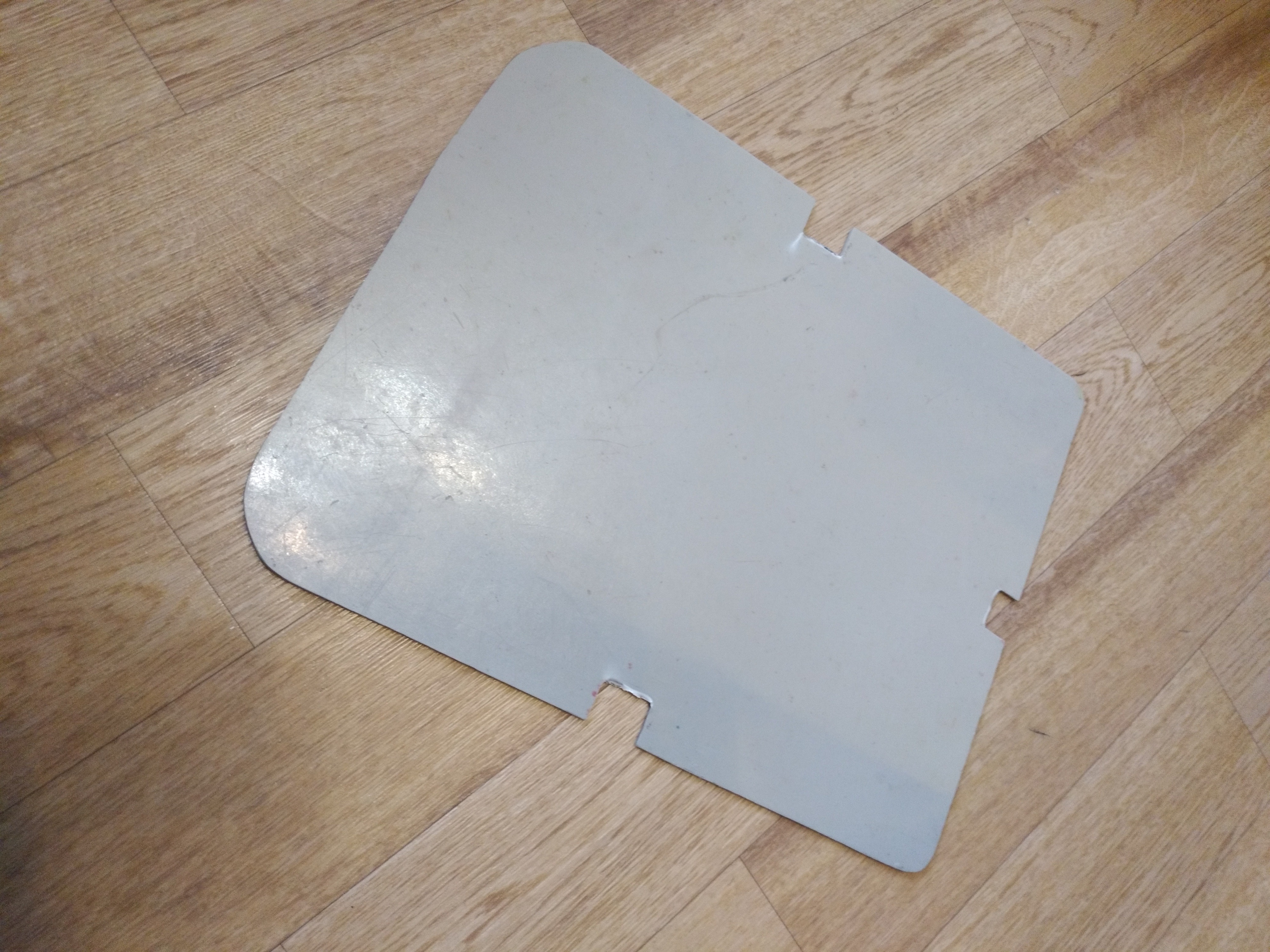

В качестве подложки для уголков я взял старую доску для лепки. Вы можете взять текстолит или другой материал, который не проводит ток. Он должен быть жестким и не должен легко плавиться.
Размещаем на подложке наши уголки. Пока ничего не крепим, просто примеряем. Размещаем уголки вплотную один к другому (закреплять намертво не надо) и смотрим какая длина подложки нам понадобится. Длина будет зависеть от количества используемых уголков и лучше взять её с запасом 1-2 см.

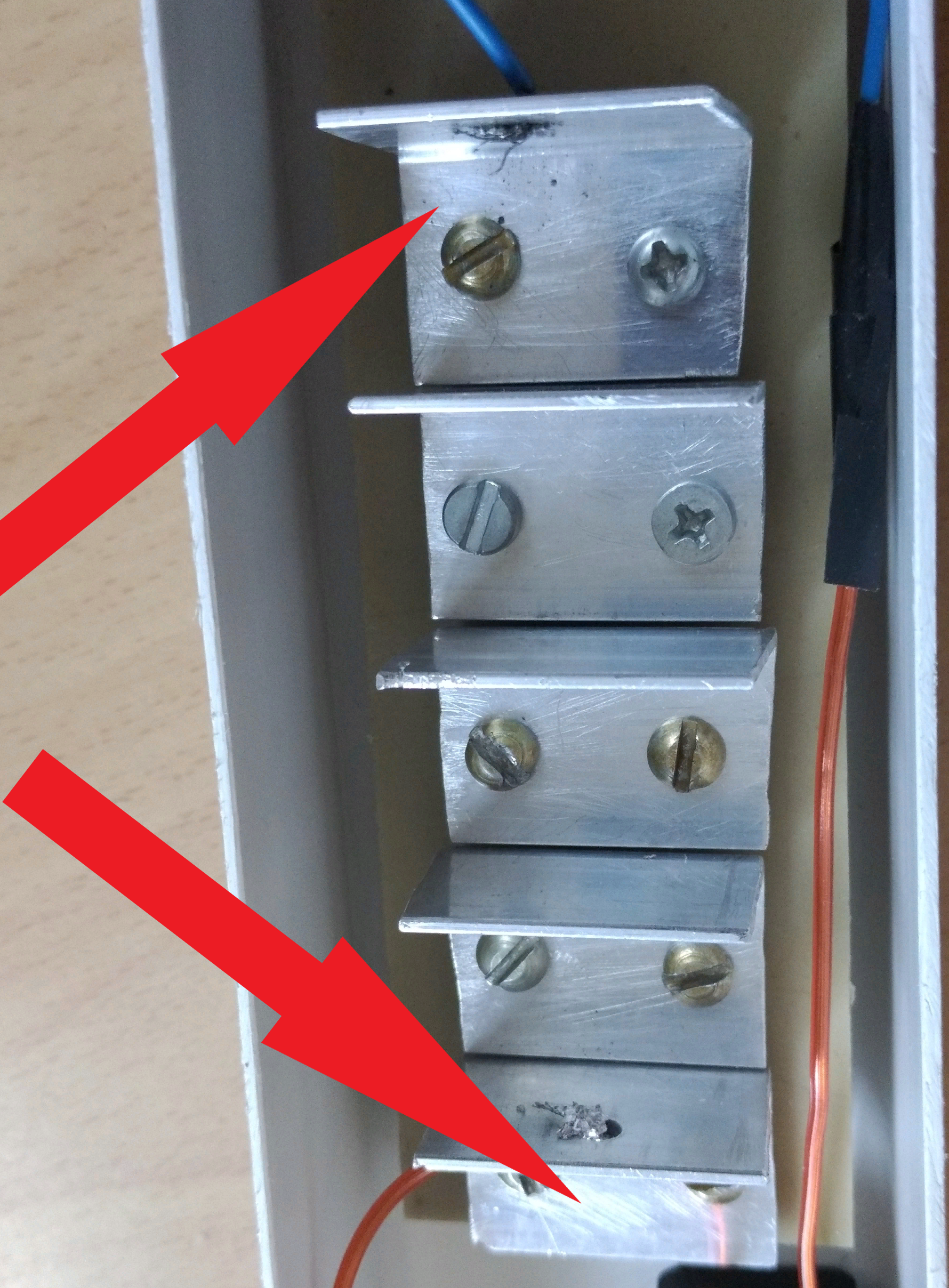

Теперь о том, как крепить уголки. По краям должны размещаться уголки с 3 отверстиями. К ним вы будете припаивать провода. Фото ниже

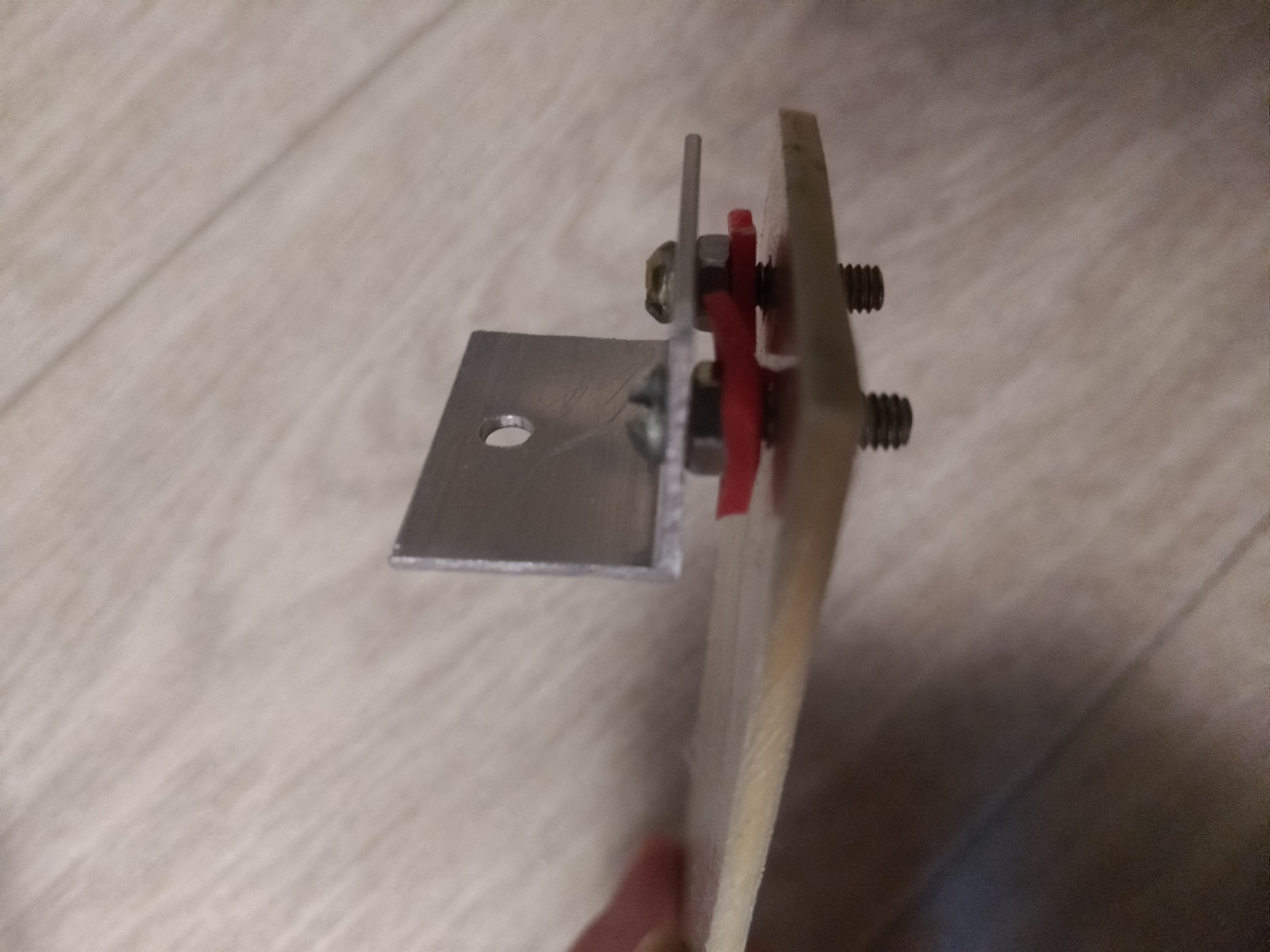

Примеряем первый уголок к краю подложки, отмечаем, где нам нужно сделать отверстия под крепление и сверлим отверстия в подложке. Теперь крепим уголок. Между подложкой и уголком я разместил гайку, в моем случае она нужна просто, чтобы крепче всё держалось, в случае если вы прикручиваете к текстолиту, расстояние между уголком и подложкой должно быть обязательно.
Не обращайте внимание на красную резиновую прокладку. В конечном варианте я её убрал, так как из-за неё уголки размещались на разной высоте.
Крепко прикручиваем первый уголок к подложке.

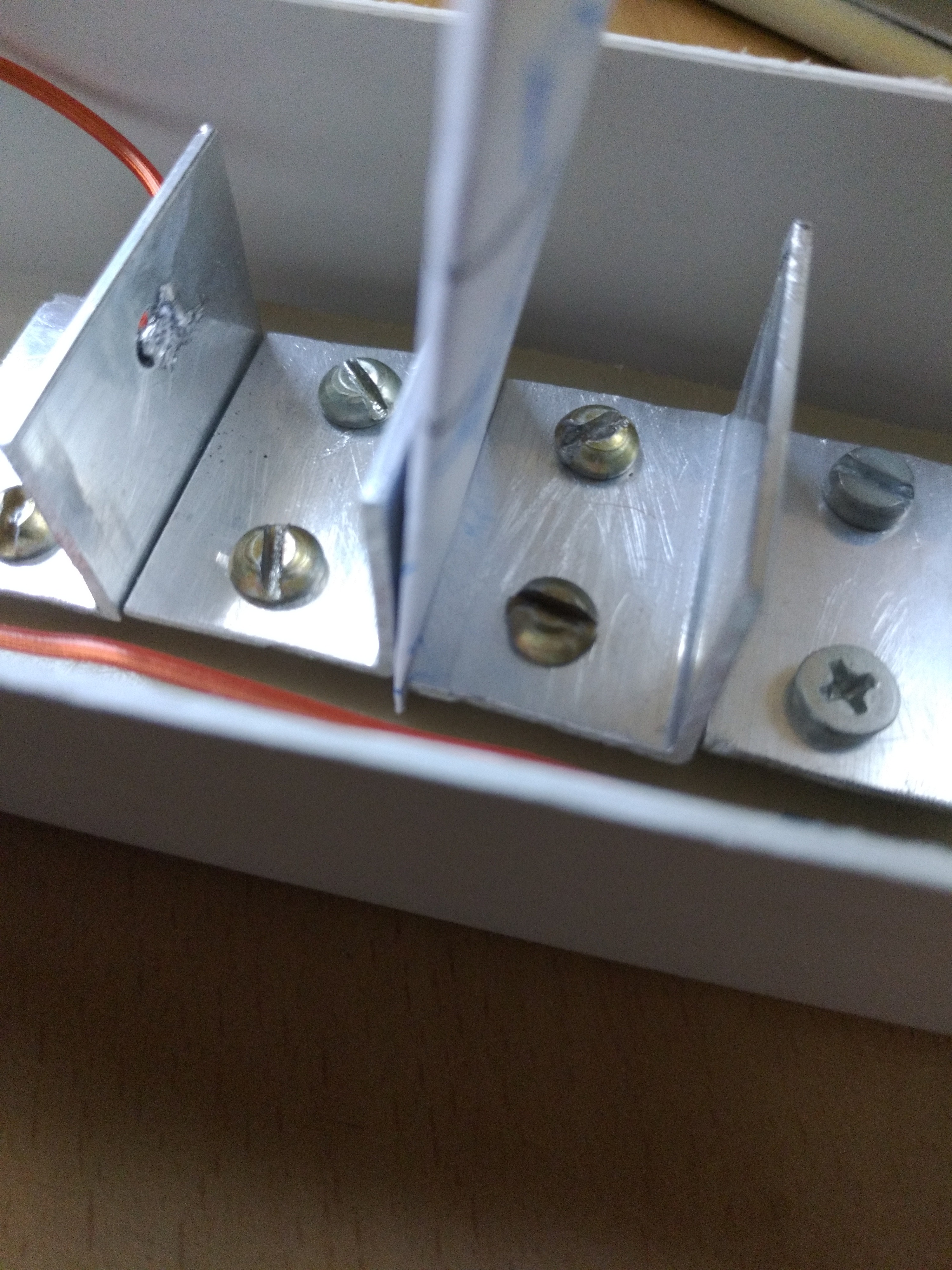

Теперь размещаем второй уголок. Расстояние между краями уголков должно быть маленьким, примерно 0,5 мм. Можно сделать так, плотно сложить лист обычной офисной бумаги А4 2 раза (чтобы получилась толщина равная толщине 4 листов) и приложить к краю уголка. Затем вплотную к бумаге разместить следующий уголок.
Примеряем второй уголок, рисуем отверстия на подложке и сверлим. Крепим второй уголок, не забывая про расстояние. Далее всё повторяем.
Изготавливаем корпус
Теперь примеряем наш отсек для аккумулятора, генератор и подложку с уголками к заготовке корпуса отмечаем размеры.

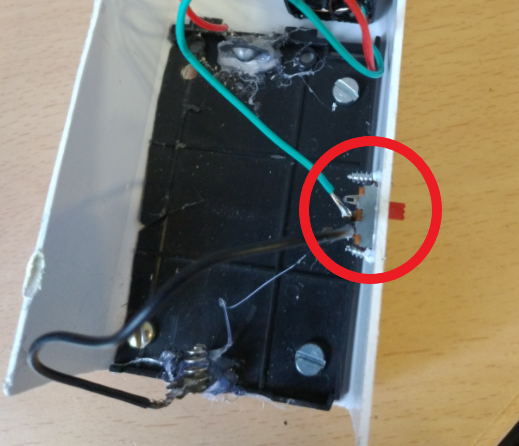

Теперь нужно сделать отверстие под выключатель. Я сделал его сбоку и прикрепил выключатель на винты.
Теперь можно закрепить на корпусе всё остальное. Я делал это с помощью термоклея.
Пайка

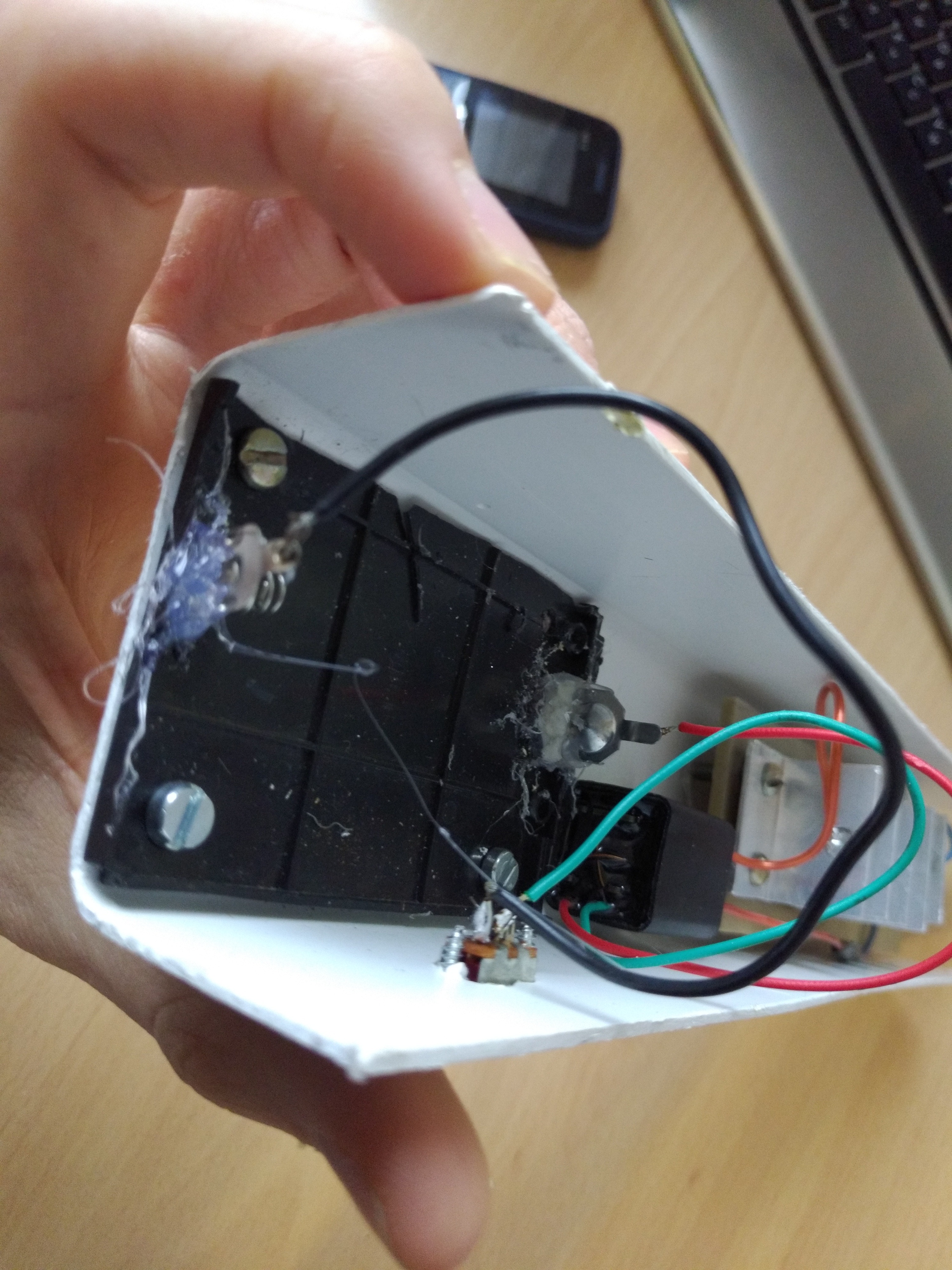

Следует помнить, что у генератора к зеленому (минус) и красному (плюс) поводам подключается аккумулятор (соблюдая полярность), а оранжевые припаиваются к уголкам.
Для начала припаиваем один конец провода к одному из контактов для аккумулятора, другой конец провода к выключателю.
Зеленый провод я также припаял к выключателю. Красный припаиваем ко второму контакту для аккумулятора.

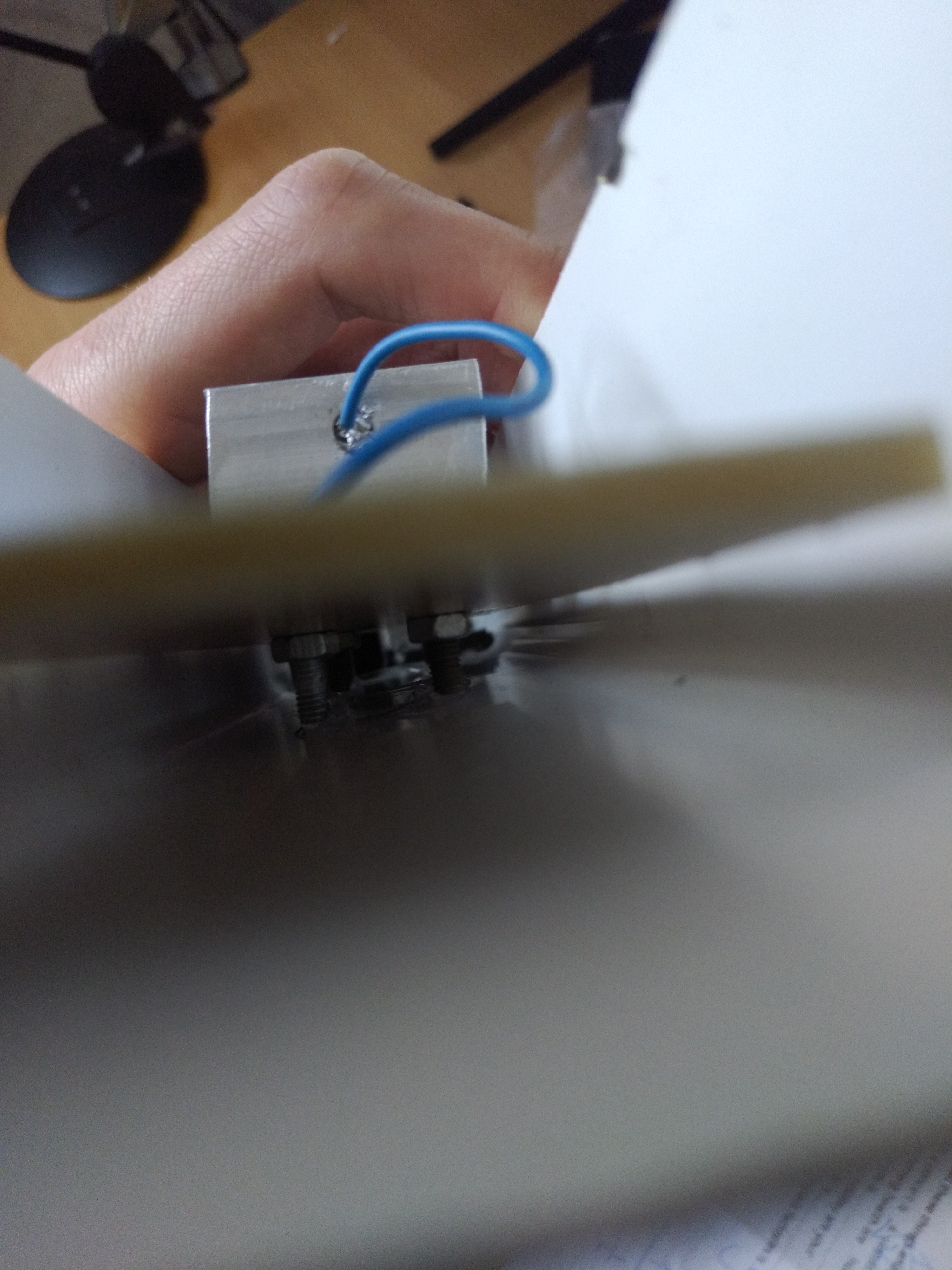

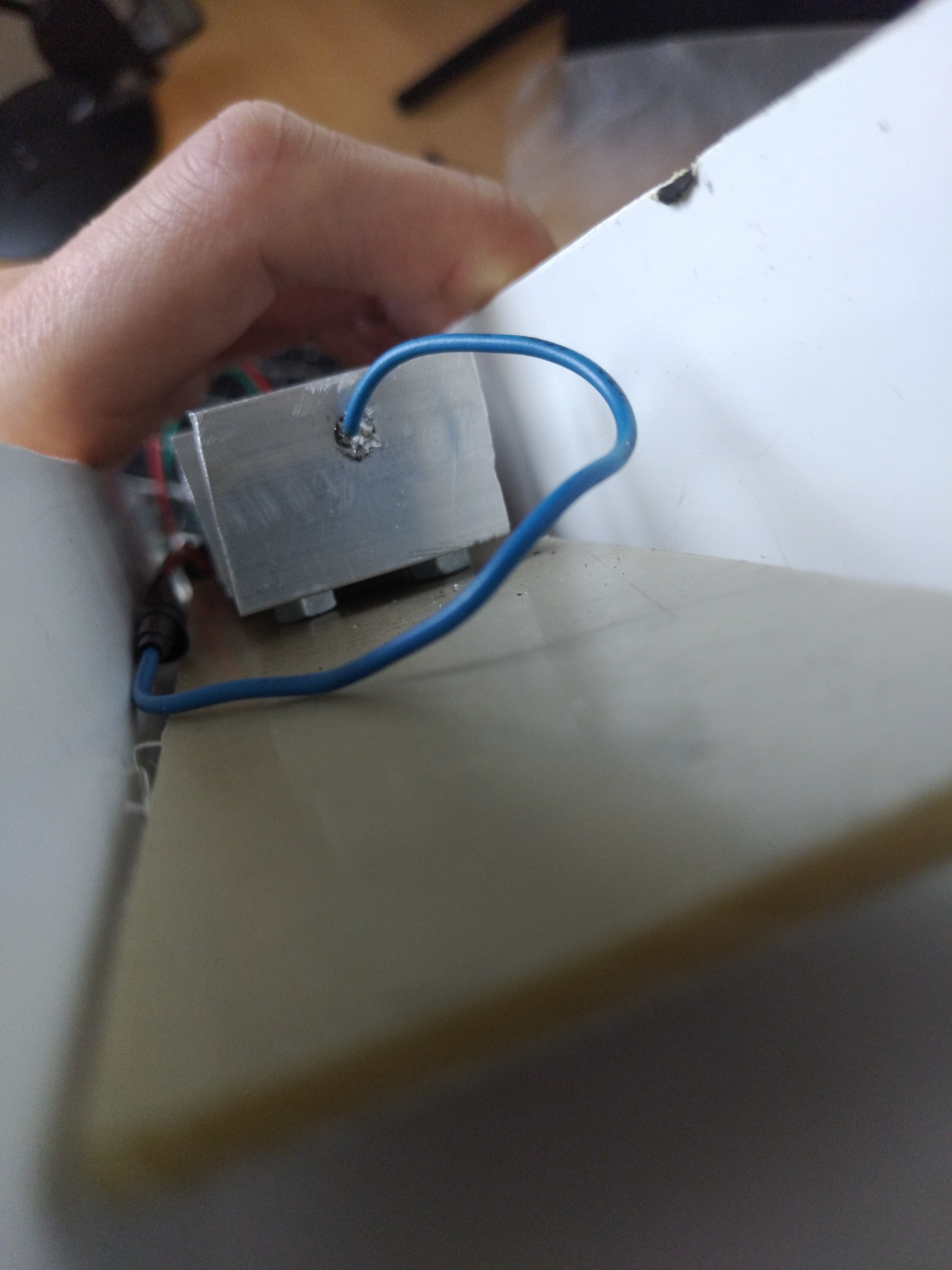

Два оранжевых провода припаиваем к контактам уголков с разных сторон.
Работа
У меня данное устройство с легкостью глушило сигнал кабельного тв, сотовую связь и радио. Не смущайтесь, что во время работы оно немного пищит, это нормально.
Вот видео автора. Там есть и тесты и некоторые замечания по поводу самой глушилки.
Техника безопасности
Ни в коем случае не прикасайтесь к металлическим частям во время работы устройства. Используйте с осторожностью, может вывести технику из строя. При длительном использовании возможно отрицательное влияние на организм.
В общем, штука довольно опасная.
Глушитель сотовой связи: что это такое и как сделать своими руками
Глушилка сотовой связи представляет собой устройство, позволяющее заглушить сигнал мобильного телефона. Девайсы могут использоваться и для подавления других импульсов.
Принцип работы
Принцип действия GPS блокираторов простой. Устройство работает, излучая специальный импульс в пределах определенной частоты, как и девайс, который необходимо заглушить. Вокруг подавляющего блокиратора образуется специальное поле, в нем теряются импульсы, издающиеся другими устройствами.
Рассмотрим разновидности подавляющих устройств по форм-фактору.
Стационарные глушилки
Эти девайсы разработаны для постоянной эксплуатации в конкретном месте. С целью обеспечения рабочего состояния устройство должно быть подключено к бытовой сети. Вес такого девайса составляет до 5 килограмм. Отличительной чертой систем является возможность одновременного генерирования подавляющего поля в нескольких диапазонах частот. Их количество составит от 10 и больше.
Портативные глушилки
Портативные девайсы менее мощные, однако они характеризуются небольшими размерами, благодаря этому их можно носить в кармане и активировать при надобности. Вес глушилки составляет около 300-700 грамм. В портативных устройствах могут использоваться от трех до шести антенн, которые предназначены для подавления различных диапазонов частот. Среднее время функционирования телефонного глушителя такого типа составляет от одного до трех часов.
Чехлы-блокираторы
В продаже можно встретить специальные блокираторы, изготовляющиеся в виде чехлов. Они изначально разрабатывались для того, чтобы операторы мобильной связи не могли отследить местоположение абонента. В таких чехлах, как правило, используется несколько отсеков. Один из них необходим для блокировки импульсов, а другой используется для защиты человеческого организма от вредоносного излучения.
Сфера применения и диапазоны подавителей
Подробно рассмотрим предназначение и сферу применения устройств.
Сотовая связь
Устройства для глушения радиосвязи могут использоваться на деловых переговорах, в театрах и любых других местах, где требуется соблюдение тишины. В крупных городах администрации культурных заведений часто применяют простые блокираторы. Если человек забыл отключить мобильник на важном мероприятии, то телефонный подавитель GSM связи не даст ему воспользоваться устройством.
Устройства, позволяющие глушить сигнал, также используются для предотвращения прослушки, которая осуществляется посредством GSM-жучков.
Диапазоны, в которых работает глушилка сотовой связи:
— от 925 до 960 МГц в GSM 900;
— от 1805 до 1880 МГц в диапазоне GSM 1800;
— от 2110 до 2170 МГц в диапазоне 3G;
— от 2570 до 2690 МГц при работе в диапазоне 4G WIMAX;
— от 791 до 820 МГц в диапазоне 4G Lite;
— от 850 до 894 МГц в диапазоне CDMA, однако с 2010 года этот диапазон отечественными операторами не используется;
— устройство работает в диапазоне от 1900 до 1930 МГц, данный стандарт в России не используется.
Wi-Fi/Bluetooth
Устройства такого плана обычно объединяются в одном девайсе с гаджетами, предназначенными для подавления мобильной связи. Используются для блокирования каналов передачи информации по беспроводным камерам. Это позволяет обеспечить надежную защиту от утечки данных. Если в здании применяется такой блокиратор, то кроме камер, неработоспособными окажутся роутеры и другие беспроводные устройства, к примеру, мышки и клавиатуры. Также пользователи не смогут передавать данные по Bluetooth каналу. Рабочий диапазон частот таких устройств составляет от 2400 до 2500 МГц.
GPS маячки часто ставятся на рабочие машины курьерских компаний, а также фирм, занимающихся грузоперевозками. Их использование позволяет осуществлять контроль над местоположением транспортного средства. Для подавления сигнала таких маячков используются антитрекеры. Это устройство небольших размеров, предназначенное для подключения к прикуривателю машины и блокирования импульсов систем ГЛОНАСС и GPS. Отдельные модели устройств могут комплектоваться заглушкой GSM. Такие девайсы применяются угонщиками, чтобы предотвратить возможность слежки за похищенной машиной.
Рабочие диапазоны:
от 1570 до 1620 МГц для GPS L1;
от 1200 до 1310 МГц в диапазоне ГЛОНАСС L2 либо GPS;
от 1380 до 1410 МГц в диапазоне ГЛОНАСС L3 или GPS.
В продаже можно встретить устройства, предназначенные для заглушения радиосигналов. В магазинах они называются «Антишансон». Подходят для блокирования работы соответствующих радиостанций. Могут использоваться в маршрутных такси, автобусах, а также заведениях, где слушают шансон. Рабочий диапазон составляет от 88 до 108 МГц.
Аудиозапись
В продаже имеются устройства, предназначенные для генерирования помех микрофонов.
Есть несколько вариантов блокировки записи:
— Ультразвуковой. Гаджет создает ультразвук, который не услышит человек, но сможет сделать помехи. Он блокирует запись голоса, осуществляемую с помощью диктофона либо смартфона.
— Акустический. Такой девайс создает помеху, которую человеческое ухо воспринимает как хор голосов.
Звуковые блокираторы обычно продаются в корпусе динамиков, их легко встроить в интерьер. Вес устройства в среднем варьируется в районе нескольких кг. Управлять девайсом надо посредством специального пульта.
Для сигнализации
Глушилка может использоваться для подавления сигналов, передающихся от брелка ДУ на блок управления автосигнализации. Это позволит предотвратить вероятность включения или отключения противоугонной системы на определенной частоте. При необходимости можно использовать устройство, которое не только не позволит передавать сигнал, но и выведет из строя оборудование.
Диапазон рабочих частот составляет 315-433 МГц. На этой частоте работают многие бытовые приборы. Поэтому при активации блокиратора в нерабочем состоянии могут оказаться другие устройства. Радиус действия зависит от производителя, но в среднем он составляет до 100 метров.
Законно ли применение?
Законность использования определяется конкретным государством. Российское законодательство более лояльно, поэтому на территории нашей страны использовать глушители сотовой связи не запрещено.
В США за применение таких устройств человеку грозит серьезный штраф, вплоть до 50 тысяч долларов.
Установка и эксплуатация подавителя
Для использования девайса необходимо установить антенный адаптер в соответствующий разъем. Процесс блокировки сигналов начнется уже спустя 10 секунд после активации оборудования. В зависимости от типа устройств, радиус действия и принцип включения будет разным. Девайс может работать как автономно, так и от бытовой сети. Если устройство автомобильное, то его надо установить в прикуриватель. Автономные девайсы могут работать от аккумуляторов, поэтому время от времени батарею придется заряжать.
Некоторые блокираторы после активации работают слабо и не могут выполнять основную функцию. Или блокируют сигналы, но действие распространяется на конкретного провайдера. Это значит, что оператором мобильной связи используются другие частоты.
Для обеспечения полноценного рабочего состояния надо сделать следующее:
— Произвести демонтаж переключателя.
— Выкрутить антенный адаптер и извлечь его из посадочного места
— Демонтировать крышку блокиратора. Для снятия на корпусе имеются специальные крепления или болты, которые выкручиваются отверткой.
— Извлечь плату из устройства.
— На схеме есть подстроечный резистор, он используется для работы в условиях определенной частоты. Резисторный элемент надо подкрутить отверткой.
Как сделать своими руками?
Чтобы сделать глушитель, потребуется генераторное устройство качающихся частот. Также необходим генераторный девайс для создания помех, устройство должно работать для выделения импульсов на 45 МГц. Этот генератор включает порты приемника, которые находятся на плате. Чтобы обеспечить стабилизацию сопротивления, импульс, который идет от гетеродина, проходит через специальную сеть согласования. К антенному адаптеру подсоединяется порт устройства, он используется в качестве радиочастотного входа. А выход импульса направляется к усилителю. Впоследствии усиленный сигнал поступает на антенну.
Процедура сборки выполняется так:
— Подготовьте корпус. Для этого подойдет алюминиевый блок.
— Штекеры припаиваются к выходам на микросхеме, которая применяется в качестве основы
.- В корпус устройства монтируется регулятор напряжения. Также производится установка аккумуляторной батареи, она должна работать от 9 Вольт. От других компонентов на плате АКБ надо отделить, это позволит не допустить замыкания.
— Производится монтаж антенного адаптера к входам. Выключатель устройства подсоединяется к цепи питания.
Как маскируют и как обнаружить глушилки?Небольшие заглушки с радиусом работы до 15 метров могут быть замаскированы под:
— предметы интерьера;
— кошельки либо барсетки.
Мощные устройства маскируются под:
Чтобы обнаружить глушилку сотовой связи или любую другую, воспользуйтесь специальным детектором. Девайс покупается в специализированном магазине. Для обнаружения надо включить детектор и пройти с ним по помещению, которое надо проверить. Если устройство зафиксировало сбои связи, следует заняться поиском заглушки.
