Для чего нужен независимый расцепитель в автоматическом выключателе

Независимый расцепитель и расцепитель минимального напряжения для автоматических выключателей и УДТ (УЗО)

Помимо главных цепей и автоматические выключатели, и УДТ могут иметь цепи управления и вспомогательные цепи.

Рассмотрим независимые расцепители и расцепители минимального напряжения, которые применяют в цепях управления автоматических выключателей и УДТ (которые часто некорректно именуют как УЗО). Они обычно выглядят так:

Независимый расцепитель 1 представляет собой расцепитель, возбуждаемый источником напряжения. Он предназначен для дистанционного управления автоматическим выключателем или УДТ. Его используют в тех случаях, когда существует потребность в дистанционном отключении каких-то электрических цепей с помощью автоматического выключателя или УДТ.

После подачи напряжения на цепь управления независимого расцепителя его электромагнитный механизм воздействует на удерживающее приспособление автоматического выключателя или УДТ, инициируя размыкание контактов его главной цепи. Управляющий сигнал для независимого расцепителя может быть сформирован вручную, например, посредством кнопочного выключателя с замыкающим контактом. Сигнал управления также может быть сгенерирован каким-либо коммутационным или электронным устройством по факту выполнения каких-то предопределённых условий, например, таймером при наступлении установленного часа.

Включение автоматического выключателя или УДТ после осуществления его дистанционного отключения с помощью независимого расцепителя производят вручную.

Расцепитель минимального напряжения 2 представляет собой расцепитель, инициирующий размыкание автоматического выключателя или УДТ с выдержкой времени или без неё, когда напряжение на выводах расцепителя снижается ниже предопределённого значения. Основным его назначением является побуждение автоматического выключателя или УДТ к отключению электрооборудования при недопустимом для него снижении напряжения.

Расцепитель минимального напряжения обычно вызывает отключение автоматического выключателя или УДТ при снижении напряжения в своей цепи управления до 75 % от его номинального значения (например, равного 230 В переменного тока) и менее, а также препятствует включению автоматического выключателя или УДТ, если напряжение в этой цепи меньше 85 % от номинального напряжения.

Ширина независимого расцепителя и расцепителя минимального напряжения обычно равна ширине однополюсного автоматического выключателя (18 или 17,5 мм). Остальные размеры расцепителей соответствуют размерам автоматического выключателя или УДТ. Расцепители устанавливают с правой или левой стороны автоматического выключателя или УДТ. На расцепитель может быть установлен один или несколько блок-контактов.

Примечания от Харечко Ю.В. из книги [1]:

1) В МЭС (в стандарте МЭК 60050-441) и других стандартах МЭК этот расцепитель назван шунтовым расцепителем (shunt release).

2) В МЭС (в стандарте МЭК 60050-441) и в стандарте МЭК 60947-1 этот расцепитель назван расцепителем пониженного напряжения («under-voltage release»). В ГОСТ 30011.1, который разработан на основе ранее действовавшего стандарта МЭК 60947-1:2004, термину дано наименование «минимальный расцепитель напряжения», которое имеет логическую ошибку. Рассматриваемый расцепитель должен реагировать на снижение напряжения ниже предопределенного значения. Поэтому его следует называть расцепителем минимального напряжения.

Список использованной литературы

1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 4// Приложение к журналу «Библиотека инженера по охране труда». – 2015. – № 6. – 160 c.;
2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c.

Автоматический выключатель с независимым расцепителем

В каждом современном агрегате, который используется в качестве надёжного защитного механизма для электросетей в бытовой отрасли, обязательно присутствует автоматический выключатель с независимым расцепителем. Принцип устройства такого элемента подразумевает наличие механической связи с выключателем. Его основная задача состоит в том, чтобы своевременно расцеплять электросети при воздействии того или иного негативного фактора.

Краткая характеристика

Универсальные независимые расцепители — это многофункциональные агрегаты, которые всегда монтируются с автоматическими выключателями. Чаще всего такие устройства используют в процессе проектирования качественной вентиляционной системы. Огромное преимущество в том, что расцепители могут свободно эксплуатироваться с различными выключателями нагрузки. Современные производители специализируются на промышленном изготовлении тех моделей, которые рассчитаны на 20, 24 и даже 30 А. Конструкция каждого агрегата может отличаться.

Чтобы приобретённый независимый расцепитель выполнял все поставленные задачи и не ломался, нужно разобраться со схемой его функционирования. Всё дело в том, что такой агрегат, который предназначен для автоматизированного выключателя, всегда оснащается диодным выпрямителем. Производители привыкли использовать мощные динисторы разной производимости. Эффективность их эксплуатации зависит от вмонтированных модуляторов.

Стандартные модели для фазовых выключателей обязательно укомплектовываются специальными трансиверами. Управляемое реле монтируется в самом нижнем отсеке конструкции, что существенно упрощает эксплуатацию агрегата.

Чтобы обезопасить потребителя от поражения током, специалисты предусмотрели наличие качественных изоляторов. Над основным модулятором расположены надёжные контакты. А вот транзисторы устанавливаются параллельно друг другу. Со стандартной внешней обмоткой часто используются кенотроны, которые фиксируются за модулятором.

Общее устройство

Каждая модель независимого расцепителя представлена в виде высококачественного агрегата, использующегося для дистанционного отключения защитной аппаратуры. Такой агрегат эксплуатируется вместе с современными автоматическими выключателями, которые имеют один, два, три или даже четыре полюса. Чаще всего мастера подключают расцепитель к вводному автомату, а в случае возникновения какой-либо чрезвычайной ситуации происходит полное обесточивание электрического щитка.

Конструкция агрегата больше напоминает магнит. Когда на него влияет кратковременный импульс, устройство специальным рычагом воздействует на рабочий механизм, который отключает автоматизированное защитное устройство. Помимо того, в конструкции предусмотрено наличие электромагнитной катушки, которая может обладать разными мощностными показателями. Изделие может быть рассчитано на постоянный или же переменный ток с напряжением 110—415 В и 12—60 В. Всё зависит исключительно от выбранной модели. Способ крепления к автомату так же зависит от модификации.

Стоит отметить, что именно от правильного соединения расцепителя с защитным устройством зависит своевременное срабатывание всей системы. Мастер обязательно должен соблюдать все требования схемы подключения. К примеру, от нижних фазных клемм автомата должны отходить фазные проводники.

Если такое правило не будет соблюдено, то это чревато преждевременным выходом из строя установки. Когда всё работает правильно, то автоматический выключатель с независимым расцеплением своевременно отключается, а напряжение с катушки прибора полностью исчезает.

Принцип работы

Чтобы защитить бытовую электрическую цепь от неблагоприятного воздействия, мастера используют качественные автоматизированные выключатели модульной конструкции. Большой спрос таких агрегатов возник на фоне того, что они обладают компактными размерами, а также легко устанавливаются и поддаются ремонту.

Внешне такие устройства представлены в виде обычного корпуса, изготовленного из термостойкой пластмассы. Основная кнопка включения и выключения расположена на лицевой поверхности. На задней панели находится фиксатор-защёлка для установки на DIN-рейке, а снизу и сверху — винтовые клеммы.

В обычном эксплуатационном режиме через агрегат проходит ток, меньший или равный номинальному значению. На верхнюю клемму поступает питающее напряжение от внешней сети (этот узел надёжно соединён с неподвижным контактом). Далее электричество подаётся на основной тепловой расцепитель, а уже после него — на нижнюю клемму и подключённую к ней сеть нагрузки. В экстренных ситуациях автоматический выключатель отсоединяет защищаемую цепь. За выполнение этой функции отвечает независимое устройство. Причиной такого срабатывания может выступать какая-либо чрезвычайная ситуация:

• Перегрузка напряжения — короткое замыкание в цепи.
• Возникновение сверхтоков — повышение в электросети силы тока, превышающего номинальный показатель выключателя.
• Перепады напряжения.

Разновидности модельного ряда

Многие домашние мастера предпочитают использовать проверенные временем независимые расцепители. Такие агрегаты срабатывают исключительно под действием напряжения, которое постепенно проходит по главной цепи автоматического выключателя. Большая популярность таких установок возникла на фоне того, что каждый мастер может управлять системой в дистанционном режиме, чего не предусмотрено в других категориях расцепителей.

Автоматизированный выключатель помогает своевременно отключить от электросети абсолютно все приборы и другие источники, которые функционируют за счёт электроэнергии. Эта функция особенно важна в тех ситуациях, когда в сети наблюдается заметное отклонение напряжения от заданной потребителем нормы. Но важно учесть и недостатки, которые связаны с переводом энергии в тепловое выделение. Наличие такого фактора может быть чревато тем, что выключатель будет отсоединён ненадлежащим образом.

Современный Z-ASA/230

Производители отмечают тот факт, что отключение вентиляции при пожаре через независимый выключатель этой серии происходит крайне быстро. Эта модель выпускается с высококачественными подвижными модулями и шестью парами контактов. Такое устройство особенно актуально в отношении импульсных выключателей. Агрегат прекрасно работает в экстремальных условиях, где наблюдается повышенная влажность. Устройство часто используется специалистами для дистанционного управления. Уровень проводимости тока приравнивается к показателю 4.5 мк.

На реле агрегат подаёт напряжение 30 В. Мощный стабилизатор вмонтирован без какого-либо переходника. Длительный эксплуатационный срок обусловлен наличием транзисторов двойного типа. Стоит отметить, что кенотрон в этой модели не предусмотрен.

Усовершенствованные модификации на 30А

Эта разновидность расцепителей для автоматического выключателя изготавливается со специальным кодовым расширителем. Итоговый показатель выходного напряжения приравнивается к 35 В. Слаженная работа агрегата связана с диодными выпрямителями. Все контакты монтируются на подвижных пластинах.

Специалисты предусмотрели наличие трансиверов с подстроечными резисторами. Многие модели из этой категории подключаются к щиткам электросети через высококачественные конденсаторные блоки. Для предотвращения негативного воздействия внеплановых перегрузок на сети используются расширительные динисторы.

Агрегат IEK РН47

Специалисты с уверенностью утверждают, что этот расцепитель является одним из самых востребованных. Огромное значение имеет именно компактность этой модели. Надёжная фиксация со щитком обеспечивается благодаря небольшим конденсаторным блокам. Помимо этого, у модели предусмотрено только два выпрямителя, а все контакты подвижные.

Сам расширитель находится в нижнем отсеке конструкции вместе с реле. Наличие трансивера не предусмотрено.

Повышенное внимание нужно обратить на рабочие параметры независимого расцепителя — выходное напряжение находится в пределах 40 В. Максимальная нагрузка сети не должна превышать 30 А. Помимо этого, производителями были проведены многочисленные исследования, которые показали, что минимальная температура расцепления находится в пределах -10˚С. Агрегат совершенно не боится воздействия повышенной влажности. Вся проводка изолирована особым образом для безопасной эксплуатации устройства.

Бытовой SHUNT 250 VAC

Эта модель независимого расцепителя выпускается на основе диодного выпрямителя, который расположен над реле. Внимание нужно уделить и рабочим параметрам системы, которые составляют 44 Ом. Стандартная пороговая перегрузка приравнивается к 24 А. Миниатюрный конденсаторный блок используется для подключения модификации.

Все проводники оснащены мощными изоляторами. Агрегат оборудован сразу тремя парами резисторов, надёжно зафиксированными над выпрямителем. Производители не предусмотрели только наличие стабилизатора. Благодаря этому такая модель идеально подходит для маломощных приводов.

Внезапное отключение механизма

Специалистами была зафиксирована масса случаев, когда срабатывал расцепитель автоматического выключателя. Такая ситуация требует быстрого реагирования со стороны мастера. Для предотвращения негативных последствий специалисты определили основной перечень причин, которые провоцируют отключение механизма:

• Изменение заданных ранее характеристик.
• Резкое снижение напряжения в электрической цепи.
• Выход из строя автоматов или непредвиденный сбой в системе.
• Резкое повышение напряжения, изменение состояния тока.

Так как в бытовой отрасли присутствует столько негативных факторов, все современные устройства стали укомплектовывать сразу несколькими рабочими механизмами, которые позволяют быстро расцепить сеть. Их выпускают из механических, электромагнитных или же электронных частиц. Рациональное использование такого расцепителя помогает сохранить всю домашнюю технику в целостности и сохранности.

Проверка исправности

У каждого мастера рано или поздно возникают ситуации, когда нужно убедиться в целостности расцепителей. Такой вопрос особенно интересует монтажников-любителей и начинающих мастеров. Убедиться в работоспособности агрегата можно таким образом:

• На начальном этапе проводится визуальный осмотр, когда мастер тщательно исследует всю коробку агрегата. Очень важно следить за тем, чтобы корпус был целым, и на нем отсутствовали какие-либо деформации, трещины.
• Повышенное внимание нужно уделить кнопке включателя. Она должна без затруднений принимать требуемое положение в любом значении.
• На следующем этапе автоматическое устройство проверяется на предмет своевременного расцепления сети при возникновении тех или иных неблагоприятных условий. Специалистами этот тест проводится на универсальном агрегате, где каждый этап тщательно контролируется. Тонкая настройка позволяет зафиксировать время срабатывания расцепителя с момента подачи повышенного напряжения.
• На завершающем этапе остаётся только освободить агрегат от стенок корпуса и проследить за ним под воздействием мощного оборудования. Когда наблюдается утечка тока, то пластина нагревается за считаные секунды и деформируется, что сигнализирует об отключении рычага автомата.

Стоит отметить, что любые проверки работоспособности независимых расцепителей на срабатывание должны проводиться исключительно в специализированной одежде и под наблюдением квалифицированного специалиста.

Особенности независимого расцепителя

Все электрические цепи оснащены вспомогательными защитными системами. В качестве дополнения для них выступает независимый расцепитель. Его связывают с электрической системой механическим методом. Если возникают угрозы для работы электрических приборов и самой линии, расцепитель преднамеренно отключает цепь питания. Чаще всего это случается при аварийных ситуациях.

Что такое независимый расцепитель

Независимый расцепитель — это аппарат, осуществляющий удаленную деактивацию защитной аппаратуры. Чаще всего его используют в связке с автоматическими выключателями с 1-4 полюсами. Расцепительную систему присоединяют к вводному механизму. При активации экстренной ситуации он производит полное отключение подачи электрического тока.

Конструкция агрегата произведена в виде электромагнита. Когда на него поступает импульс, профильный рычаг начинает воздействовать на электрический механизм, деактивируя защитное устройство.

Электромагнитные катушки, которыми оснащено устройство, пропускают переменный или постоянный ток. Оптимальный уровень напряжения для них 12-60 В и 110-415 В. Метод сцепления с автоматом выбирается в зависимости от типа катушки.

Обратите внимание! Происходит фиксация обычно на правую или левую сторону.

Технические характеристики расцепителя

Внутри автомата находятся два типа устройств расцепления. Каждый из них работает в своем токовом диапазоне. Если оба устройства начинают работать одновременно, то это приводит к отключению автомата, когда через него проходит сверхток.

Тепловой расцепительный механизм функционирует за счет нагревания биметаллической пластинки. Она калибрована, при определенной силе тока нагревается до определенных показателей. Это становится причиной появления критического изгиба и деактивации автомата.

Второй агрегат, электромагнитный, работает на более высокой скорости, чем тепловой. Он функционирует на основе электромагнита, который выключает нагрузку при возникновении короткого замыкания. Ток электромагнитного выключателя в 3 раза выше напряжения теплового устройства. Также он может быть выше в 20 раз.

Автоматический расцепитель оснащен диодным выпрямителем. Системные динисторы применяются разной проводимости. В устройствах для фазовых выключателей предусматривается использование трансивера. Реле устанавливают в нижней части системы. Катушка электромагнита обычно рассчитана на напряжение 12-60 V переменного тока.

Вам это будет интересно Пломба на счетчик

Обратите внимание! В некоторых агрегатах напряжение держится на отметке 110-415 V.

Назначение независимого расцепителя

Независимым расцепителем называют дополнительное оборудование для автоматических выключателей. Его применяют, чтобы дистанционно отключать выключатели нагрузки. Устройства расцепления преимущественно используют для проектировки системы вентиляции.

Если ориентироваться на нормативные акты, то вентиляция в случае пожара должна отличаться способностью к деактивации. Для этого к вводному аппарату чаще всего присоединяют независимый расцепитель. Он может выключать однофазные и трехфазные системы.

Обратите внимание! Чтобы система начала работать, требуется подать импульс на катушку защитного агрегата. Для возведения аппарата в первоначальное состояние потребуется активировать кнопку возврата.

Принцип работы

Суть функционирования независимого устройства расцепления основана на изменении расположения контактов. Это случается из-за поступления короткого импульса со стороны диодного выпрямителя. В качестве проводника в этом случае выступает транзистор. Регулировка частотности выключателя осуществляется за счет модулятора. Чтобы бороться с электромагнитными помехами, применяется кенотрон.

Внешне устройство — корпус, который изготовлен на основе износостойкой пластмассы. Кнопка активации располагается на передней стороне системы. Сзади на агрегате имеется фиксирующая защелка, в нижней части — винтовые клеммы.

В обычной работе аппарат пропускает ток, который равен номинальному значению (она также может быть меньше). По верхней клемме идет питающее напряжение от внешней сети. После этого ток подается на тепловой выключатель, затем на электромагнитный. Если происходит экстренный случай, то расцепитель отсоединяет защищаемую цепь и выключает автомат.

Важно! Чаще всего причиной срабатывания системы становится короткое замыкание.

Конструкция независимого расцепителя

Независимый выключатель — это специализированный аппарат для удаленной деактивации автомата. По своей конструкции система напоминает магнит. В тот период, когда на него оказывает влияние кратковременный импульс, расцепительный механизм при помощи оборудованного рычага оказывает давление, за счет чего происходит отключение защитного устройства.

В каждой конструкции имеется электромагнитная катушка, обладающая разными показателями мощности. Расцепительный механизм пропускает постоянный и переменный токи. Уровень напряжения варьируется в пределах 110 до 415 В или от 12 до 60 В. Степень показателей обычно зависит от модели агрегата.

Вам это будет интересно Энергомера цэ6803вм

Разница между составными расцепителями заключается в токовой защите. Электромагнитное устройство представляет ее без выдержки времени, то есть без токовой отсечки.

К сведению! Тепловое расцепительное устройство реализовывает интегральную зависимость времени реагирования защитной системы от величины тока. Он обеспечивает отключение автоматического оборудования в случае перегрузки, когда потребляемый ток становится больше номинального на 20 %.

Схемы подключения независимого расцепителя (PH 47)

Если брать во внимание вентиляционную конструкцию, то подключать расцепитель необходимо через динисторы. Соединение выходных проводов в этом случае происходит через изоляторы. Подключение агрегата к автоматическому выключателю осуществляется за счет отрицательного сопротивления на уровне 25 Ом.

Этапы подключения независимого расцепителя к автоматическому выключателю:

1. Чтобы обеспечить подсоединение с реле, мастера применяют расширитель.
2. При подключении расцепительного устройства также потребуется проверить пороговое сопротивление системы. Оно не должно быть выше 30 Ом.
3. Зафиксировать выключатель нужно в силовом щитке.

Обратите внимание! Чтобы проверить напряжение, мастеру следует воспользоваться тестером.

Независимый расцепитель — коммутационный агрегат, включающий токи, а также проводящий и отключающий их при нормальных условиях в цепи. Он используется для защиты электрических цепей от перегрузок или короткого замыкания. Характерные особенности расцепительного агрегата — многократное применение и стабильное срабатывание в критических случаях.

Помогла статья? Оцените

Независимый расцепитель. Автоматический выключатель с независимым расцепителем Независимый расцепитель принцип действия

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я продолжу разговор про модульные расцепители и сегодня на очереди независимый расцепитель РН47.

И уже по традиции, сначала сделаю краткий обзор независимого расцепителя РН47, расскажу про его область применения, технические характеристики и схему подключения, а в конце проверю его работоспособность в паре с автоматом.

Речь в статье пойдет исключительно про расцепитель РН47 от компании IEK (артикул MVA01D-RN), хотя подобные же расцепители имеются в каталогах и у других производителей.

Независимый расцепитель напряжения РН47 необходим для дистанционного отключения модульного автоматического выключателя.

Для чего это может быть нужно?!

Да по разным причинам! Но чаще всего расцепители РН47 применяют в случае возникновения пожара для отключения соответствующих автоматов, питающих систему вентиляции (СНиП 41-01-2003, п.12.4), например, в школах, офисах, производственных цехах и т.п.

Правда вот во многих проектах независимый расцепитель обычно заменяют схемой питания вентиляции через контактор, а в цепь включения катушки контактора врезают выходной контакт с поста пожарной сигнализации.

Не спорю, оба варианта имеют право на жизнь, но ведь с применением независимого расцепителя осуществить это гораздо проще, компактнее и даже дешевле.

Схема с независимым расцепителем РН47 имеет минимум коммутаций (к ней я еще вернусь чуть ниже по тексту), само устройство занимает в щите всего один модуль, а его стоимость на момент написания статьи составляет около 1100 рублей.

В последнее время расцепители РН47 у нас все чаще стали применять во многих жилых домах. В случае пожара, импульс с пульта пожарной сигнализации приходит на независимый расцепитель, который в свою очередь отключает автомат питания электромагнитного замка подъездных дверей.

Я привел всего лишь пару примеров. На самом деле применение независимому расцепителю можно придумать сколько угодно, под Ваши нужды и потребности.

Краткие технические характеристики РН47:

• номинальное напряжение питания 230 (В)
• диапазон рабочих напряжений 161 — 253 (В)
• число циклов «включить-отключить» (ВО) — не менее 10000

Расцепитель РН47 совместим с однополюсными, двухполюсными, трехполюсными и даже с четырехполюсными автоматами ВА47-29 и ВА47-100, и как видите, имеет с ними даже схожий дизайн. Кстати, рассматриваемый расцепитель РН47 — это образец уже новой серии.

Как и расцепитель максимального и минимального напряжения РММ47, расцепитель РН47 стыкуется с автоматом с его правой стороны. При этом автомат в обязательном порядке должен быть в отключенном положении, а кнопка «Возврат» («Reset») расцепителя нажата.

На корпусе расцепителя имеются 3 направляющих стержня, которые плотно вставляются в соответствующие отверстия на корпусе автоматического выключателя.

Помимо стержней, на расцепителе имеется движущийся шток, который при стыковке помещается в боковое отверстие автомата.

В случае срабатывания РН47, шток воздействует на отключающий механизм автомата, тем самым его отключая.

Расцепитель вставляется в автоматический выключатель до упора — никаких фиксаторов нет.

Вот так выглядит однополюсный автоматический выключатель ВА47-29 в сборе с независимым расцепителем РН47.

Трехполюсный автоматический выключатель стыкуется аналогичным образом.

Внимание! Пространственное расположение автоматического выключателя с расцепителем может быть хоть вертикальным, хоть горизонтальным — на работоспособность это нисколько не влияет.

Схема подключения расцепителя РН47

У расцепителя РН47 имеется два вывода, обозначаемые как С1 и С2.

Всего существует две схемы подключения РН47.

1. Схема №1 (питание с выводов автомата)

Подключим расцепитель, как по схеме выше, и проверим его работоспособность. Вместо контакта кнопки SB1 подключим ключ управления, использовав его нормально-открытый контакт.

Питающая фаза приходит на верхнюю клемму автомата, а с нижней клеммы уходит на нагрузку. С этой же нижней клеммы автомата делаем перемычку (фазу) на клемму С2 расцепителя РН47. С клеммы С1 делаем перемычку на клемму нормально-открытого контакта ключа управления или кнопки. С другой клеммы этого контакта делаем перемычку на нулевую шину N.

При повороте ключа управления (замыкании его контакта) независимый расцепитель срабатывает и отключает автоматический выключатель. На лицевой стороне расцепителя выскочила кнопка «Возврат» («Reset»), что символизирует о том, что автомат отключился по причине воздействия на него независимого расцепителя.

Для включения автомата сначала необходимо нажать на кнопку «Возврат», а уже потом взвести его рукоятку включения, а иначе автомат просто напросто не включится.

Очень удобно сделано то, что нет необходимости гадать причину отключения автомата. Если автомат отключился от воздействия на него независимого расцепителя, то это сразу же будет видно по кнопке «Возврат». Если же автомат отключился от своих защит (), то, соответственно, кнопка «Возврат» на расцепителе при этом останется в исходном нажатом состоянии.

Для наглядности приведу пример схемы щита с подключением расцепителя РН47 на одной отходящей линии.

В отличии от расцепителя максимального и минимального напряжения РММ47, независимый расцепитель РН47 можно подключать, как до автоматического выключателя, так и после.

Дело в том, что внутри его корпуса имеется микропереключатель, который рвет цепь питания катушки электромагнита.

При срабатывании катушки расцепителя кнопка «Возврат» отскакивает и своим штоком размыкает контакт встроенного микропереключателя, установленного внутри корпуса расцепителя.

Это подтверждается тем, что при нажатой кнопке «Возврат» мы можем измерить сопротивление катушки, которое составляет 88,6 (Ом).

А вот при отжатой кнопке сопротивление катушки уже измерить не получится, т.к. ее цепь разомкнута контактом микропереключателя.

В общем, электрическая схема независимого расцепителя очень проста — это катушка, включенная через контакт микропереключателя, и две клеммы для подключения расцепителя к источнику переменного напряжения.

Поэтому ошибки в том, как именно будет подключен расцепитель не будет — его можно смело подключать и до автомата, и после! В любом случае катушка после срабатывания сама себя размыкает и обеспечивает защиту от длительного воздействия на нее напряжения.

Независимый расцепитель РН47 можно подключить и наоборот, т.е. на клемму С1 подключить фазу, а на С2 — ноль N через нормально-открытый контакт ключа управления или кнопки. Устройство от этого не сгорит, т.к. катушка расцепителя рассчитана на работу в сети переменного напряжения и не имеет полярности.

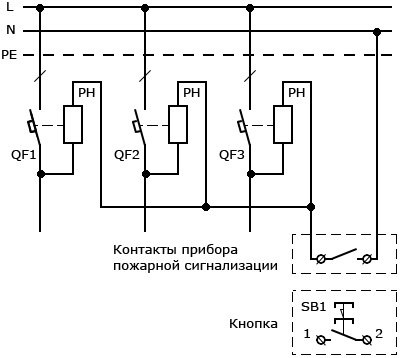

Есть ситуации, когда одним сигналом необходимо отключить сразу несколько линий. В таком случае на каждую линию (автомат) устанавливается отдельный независимый расцепитель, а управление ими осуществляется одним сигналом. Схема в таком случае будет иметь следующий вид. Здесь будьте внимательны, чтобы фаза на всех расцепителях была одноименной!

2. Схема №2 (независимое питание)

Схема №2 отличается от предыдущей тем, что питание для расцепителя берется не с той же фазы, откуда подключена нагрузка, а от отдельного источника переменного напряжения, например, с этой же сборки, но только с другой фазы или вовсе от стороннего источника 220 (В).

Фазу подключаем на вывод С2 расцепителя РН47, а с вывода С1 делаем перемычку на клемму нормально-открытого контакта ключа управления или кнопки. С другой клеммы этого контакта делаем перемычку на нулевую шину N.

Пример схемы щита с питанием расцепителя РН47 от стороннего источника 220 (В).

Для интереса проверим работу расцепителя РН47 в паре с трехполюсным автоматом.

И здесь все аналогично. При повороте ключа управления (замыкании контакта) независимый расцепитель срабатывает, тем самым отключая автоматический выключатель.

Заключение

Преимуществом независимого расцепителя РН47 безусловно является простота схемы его подключения и компактность.

Как я уже говорил в начале статьи, расцепитель занимает в щите всего один модуль. Это преимущество в основном касается тех, у кого в щите ограничено свободное место для дополнительных устройств.

Также расцепитель РН47 имеет незамысловатую схему подключения, и как уже выяснилось, с защитой от длительного воздействия напряжения на катушку электромагнита.

Ну вот мы плавно перешли и к недостаткам, про которые мне особо сказать то и нечего, только если упомянуть его стоимость, которая на момент выхода статьи составляет около 1100 рублей.

Опять, как же посмотреть на данную ситуацию?! Например, я приобрел одно целое устройство РН47 с размером в один модуль, подключил по простейшей схеме и оно готово к эксплуатации.

В случае со схемой на контакторе, про которую я упоминал в начале статьи, то там она несколько сложнее, т.к. сначала необходимо , затем врезать контакт с пульта пожарной сигнализации в цепь питания катушки контактора. Помимо этого необходимо подключить силовые контакты контактора к автомату и кабелю нагрузки, а это опять же дополнительные лишние соединения в цепи.

Непосредственно сам контактор имеет размеры несоизмеримые с независимым расцепителем РН47, даже если учесть размеры . Да и вообще контактор в момент работы имеет присуще ему свойство, как «гудение», естественно, что пределах разумного.

И сколько же тогда нам обойдется собрать схему на контакторе с кнопками управления?!

Точно не скажу, т.к. это все будет зависеть от выбранного производителя, а также мощности самого контактора. Ведь расцепителю РН47 не важно — он может отключить автомат с номинальным током, хоть 2 (А), хоть 100 (А). А в случае с контактором, его нужно будет выбирать под мощность нагрузки, и чем мощнее нагрузка, тем больше по габаритам и стоимости обойдется Вам контактор.

Если Вы уже долгое время эксплуатируете подобные независимые расцепители и в процессе выявились какие-нибудь недостатки, то можете рассказать о них в комментариях. Заранее спасибо.

Видео по материалу статьи:

P.S. И когда уже выйдут в свет модульные автоматы, которые можно не только отключать дистанционно, но и включать. Насколько мне известно, то разработки в этом направлении у IEK уже ведутся. Так что будем ждать. А я на этом завершаю свою статью. Всем спасибо за внимание, до новых встреч!

Это внешняя разновидность расцепителя автомата защиты — дополнительное устройство, предназначенное для ручного или автоматического дистанционного управления автоматическим выключателем.

Пожалуй, наиболее частым примером их использования сегодня можно назвать применение в схемах защиты и управления системами вентиляции — инициирование срабатывания автоматического выключателя, питающего вентиляционную систему при сработке противопожарного датчика.

Отключение автомата, в приведенном примере в случае возникновения возгорания обесточит электродвигатели , нагнетающие воздух в помещение.

Конструктивно, устройства достаточно простые. Главным их элементом является катушка (соленоид) с сердечником (штоком) внутри. Подача сигнала управления на катушку — рабочего, как правило, с довольной широким диапазоном напряжения приводит к втягиванию сердечника, что воздействует на механически связанный (через специальный рычажок) с внешним расцепителем автоматический выключатель (или, в зависимости от конструкции автомата встроенным в него).

Как видно, схема не отличается особой сложностью. Сработка устройства происходит при замыкании контактов датчика или кнопки.

Обратите внимание, что в предложенной схеме питание катушки расцепителя осуществляется от автоматического автомата, связке с которым работает устройство. Очень важно, чтобы автомат при отключении разрывал цепь питания катушки независимого расцепителя.

Дело в том, что длительно приложенное к катушке напряжение может попросту ее сжечь и расцепитель выйдет из строя. Некоторые современные устройства имеют защиту в виде микровыключателей, размыкающих цепь питания катушки в выключенном коммутационном положении.

Использование предложенной здесь схемы можно защитить расцепитель от выхода из строя: при отключении автомата питающее фазное напряжение будет гарантированно снято с контакта катушки соленоида устройства.

На схеме выше показана возможность реализации дистанционного отключения нескольких автоматов. В обеих схемах автоматические выключатели однополюсные, однако применяя независимые расцепители можно управлять и трехфазной нагрузкой, используя трех- и четырехполюсные автоматы.

Никогда не писал про расцепители, потому что думал что с ними всё понятно и ясно. Но мои обожаемые синхронии сказали мне, что мир хочет этот пост, потому что за начало этой недели меня трое разных человек спросили про эти расцепители. Как обычно, мне надоело писать каждому одно и то же — и я делаю пост! =)

Что такое этот расцепитель? Это штуковина, которая нужна для того, чтобы заставить автомат сработать и выключиться. А это для чего надо? Изначально это заморочка пожарных: когда в щит приходит сигнал «Пожар», то надо поотключать всякую вентиляцию, чтобы она не раздувала огонь (если это не так — то поправьте меня в комментариях пожалуйста). Чтобы не ставить для этого контакторы (что дороже и греется) — нашли простое решение в виде расцепителя.

В основном эти расцепители так и применяются: необратимо (пока руками не придёшь и не включишь) отключить какую-нибудь цепь. Один из заказчиков просил меня поставить ему расцепитель прямо на вводной рубильник, чтобы тот по внешней команде рубил ему ввод в щите. Да! Рубильник! С тех пор, как у АББ модульные рубильники обновились до серии SD200 (), к ним стали подходить те же аксессуары, которые идут к автоматам серии S200.

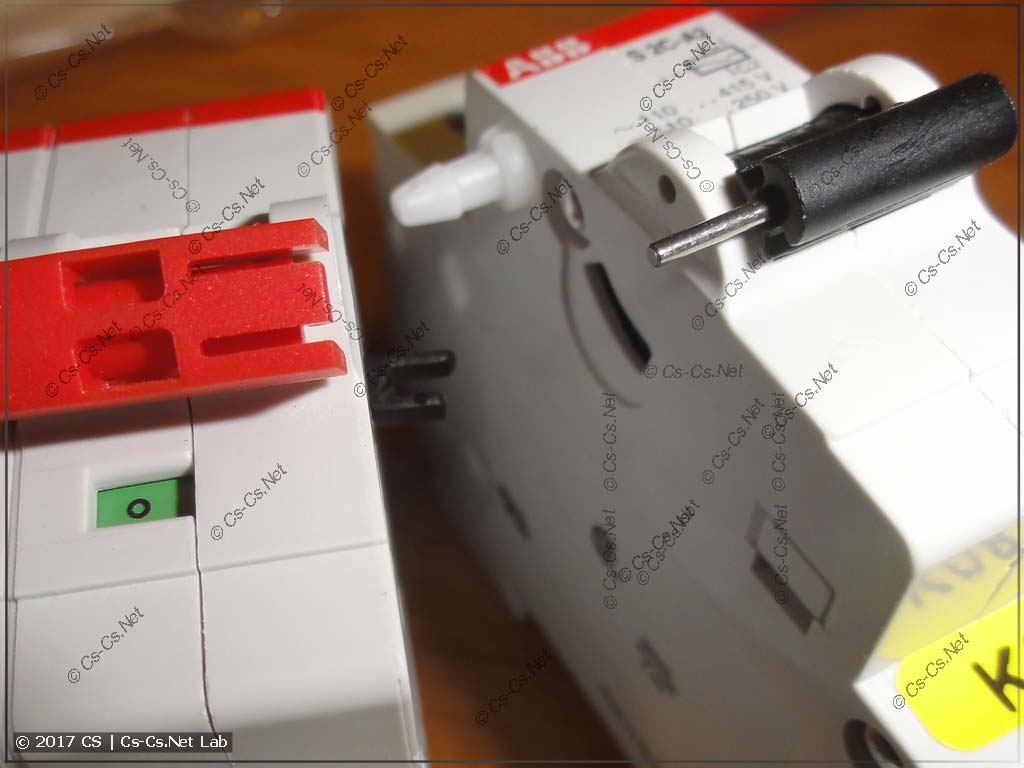

Будьте внимательны! Расцепители подойдут ТОЛЬКО к автоматам и рубильникам полноценных серий — S200, SD200. Бытовые серии SH200(L), SHD200 не годятся!

А ещё эти же АББшые расцепители стоят на тренажёре вагона «ОКА» в УПЦ Метрополитена на станции «Выставочная». Там они используются для того, чтобы имитировать сработку автоматов в вагоне — на этом отрабатываются разные аварийные ситуации (в метро они зовутся «случаи»), когда машинистов обучают.

Вот коды заказа для них:

• 2CDS200909R0001 ABB S2C-A1 Расцепитель дистанционный для S200 AC/DC 12..60V (правое подключение)
• 2CDS200909R0002 ABB S2C-A2 Расцепитель дистанционный для S200 AC 110..415V (правое подключение)

Внутри расцепителя находится слабенький электромагнит, который дёргает рычажок внутри автомата и тем самым заставляет его сработать и выключиться. Всё просто! Вот вам схема подключения (цепь расцепителя очень хорошо бы защитить предохранителем ):

Смотрите, как тут хитро подключен расцепитель: он отключает сам себя. Почему так сделано? Вот почему: первые модели расцепителей (и особенно китайских) внутри имели только электромагнит. Понятно, что если в этом случае постоянно подавать на электромагнит питание, то он так и будет работать и перегреется и сдохнет. Потом расцепители доработали так, что он сам себя может отключить, а схема исторически осталась.

Если внешний сигнал, которым расцепитель должен отключаться — обычный сухой контакт, то возьмите расцепитель на 230V и сделайте так, как у меня на схеме показано. Если же вы хотите сбрасывать автомат низковольтным сигналом — то берите расцепитель на низкое напряжение, но сигнал управления лучше сделайте импульсным. Просто на всякий случай.

Ну и третий вариант — развязать всё, что мы хотим, при помощи промежуточных релюшек, конечно же. И инверсию сигнала, если надо, и управляющие напряжения.

Расцепитель надо присоединить к автомату или рубильнику до того, как мы будем ставить их на DIN-рейку в щите. В комплекте с расцепителем идёт небольшой рычажок и инструкция. У автомата или рубильника надо отклеить заглушку около ручки и вставить туда этот рычажок. Инструкция была очень мутная, и у меня получилось с четвёртой попытки. Поэтому я постарался сфоткать то, как этот рычажок стоит в приводе автомата:

И после того как рычажок вставлен, он должен выглядеть вот так:

Можно даже проверить его работу: взвести автомат или рубильник, нажать на рычажок, и автомат сразу же отключится.

После этого в выключенном положении прищёлкиваем расцепитель к автомату или, в нашем случае, рубильнику:

И вот как это всё выглядит в , где этот расцепитель должен выключать десяток линий мелких однофазных фанкойлов. На фотке к рубильнику сверху подкинуто тестовое питание — я как раз проверял, верно ли я поставил рычажок управления в рубильник.

Здесь изначально задумывалось то, что фанкойлы будут питаться от трёх фаз — вот я и заказал рубильник на три полюса. Потом заказчик настоял на том, что все фанкойлы надо повесить на одну фазу, и рубильник стал рвать L-N. Вот и вся хитрость с расцепителями!

«, здесь хочу рассказать вам как правильно подключить независимый расцепитель S2C-A1 фирмы ABB. Конечно дома он не используется, так как в нем нет необходимости, но с ним вы можете встретиться на работе, в офисе и т.д. Он используется для обесточивания щита кондиционеров и другого электрооборудования при появлении сигнала «Пожар» от пожарной сигнализации. Поэтому данная статья может вам пригодиться. На ее написание меня толкнуло неправильное подключение данного расцепителя монтажниками в нашем щитке. Также посмотрев интернет я понял, что эта проблема встречается довольно часто. На форумах часто пишут, что расцепитель не отключает вводной автомат, так как не хватает ему тока. Это в корне не верно. Данный расцепитель может не отключать вводной автомат только из-за плохой компетенции монтажников в работе с данными аппаратами.

Пару слов о самом устройстве. Независимый расцепитель S2C-A1 предназначен для дистанционного отключения защитных аппаратов. Он соединяется с автоматическими выключателями фирмы ABB серии S200 и дифавтоматами серии DS200. Обычно его соединяют с вводными автоматами для возможности дистанционного отключения всего щитка электропитания.

Существуют два вида расцепителя по уровню напряжения его катушки. Это S2C-A1 и S2C-A2. Их аббревиатура отличается только последними цифрами. Для работы S2C-A1 необходимо постоянное или переменное напряжения от 12 до 60 В. Обычно это напряжение берут с устройств пожарной сигнализации. Для работы S2C-A2 необходимо постоянное или переменное напряжение от 110 до 415 В. Как видите разница только в уровне напряжения. Данные виды расцепителей соединяются с автоматическими выключателями только с правой стороны. Если вдруг по каким-либо причинам независимый расцепитель вам необходимо соединить с автоматом с левой стороны, то уже нужно заказывать S2C-A1L или S2C-A2L. Об этом говорит в обозначении последняя буква «L».

Схема подключения независимого расцепителя очень проста. У него всего два контакта, к которым подключаются провода. Но монтажники часто упускают одну мелочь, из-за которой схема не работает и щитки не обесточиваются.

Расскажу про наш случай. У нас началось все с того, что при подаче сигнала о пожаре на S2C-A1 он не отключал вводной автомат, но в расцепителе внутри что-то щелкало. Складывалось такое ощущение, что ему просто не хватало сил сдвинуть ручку автомата.

Ниже фото вводного автоматического выключателя нашего щита электропитания кондиционеров. Это 3-х фазный автомат с соединенным с правой стороны независимым расцепителем S2C-A1.

Решено было все это хозяйство демонтировать для поиска ответа на вопрос: в чем же может быть дело?

S2C-A1 от автомата отсоединяется с небольшим усилием. Для этого нужно их потянуть в разные стороны. Для помощи стоит вставить шлицевую отвертку между ними.

Оказалось, что данный независимый расцепитель воздействует на автомат только через тонкий металлический штырек, который соединяет их ручки управления. Для дистанционного отключения автомата этого не достаточно. Вы сами попробуйте рукой отключить 3-х полюсный автомат? Тут сила нужна. Поэтому на автомат должно воздействовать еще что-то чего тут нет.

Оказывается все просто. Как говорят в народе: «Дело было не в бобине». Тут отсутствовала маленькая безобидная пластмассовая вилочка. Она на фоне этих мощных аппаратов выглядит как-то беспомощно.

Ее длина составляет около 16 мм.

Данная вилочка должна вставляться в оба устройства в специальные пазы. На автомате этот паз изначально заклеен круглой заглушкой. С помощью отвертки она легко убирается.

Я взвел автомат и отверткой слегка надавил на его механизм через открытое отверстие и автомат сразу отключился. Ура! Осталось найти такую вилочку.

Как оказалось она отдельно не продается и нужно покупать только новый расцепитель S2C-A1, который стоит около 1250 рублей. Старую было искать бесполезно, так как она находится уже несколько месяцев на мусорке. Куда деваться — купили.

Независимый расцепитель S2C-A1 фирмы ABB продается в пластиковой упаковке. Нужная нам вилочка находится в этой же упаковке, но в специальном отделении. Будьте внимательны!

На нижнем фото его хорошо видно.

Когда монтажники открывают упаковку, то вилочка летит восвояси и проблем ни у кого нет. Как-то так! Это же наши монтажники!

Я не понимаю почему во время разработки данного устройства нельзя было предусмотреть изначальное ее крепление к расцепителю. То есть сделать так, чтобы он был единым целым с этой вилочкой и она от него не отсоединялась. У него и так уже торчат три штыря. Сделали бы четвертый и не было бы проблем. Или хотя бы на упаковке большими буквами написать предупреждение: «Внимание! Внутри маленькая штучка! Не потеряйте!»

Все готово к сборке.

Данная вилочка имеет с одной тройную вилку, а с другой двойную. Так вот, тройную вилку нужно вставлять в сам автомат. Она там хорошо сидит. А двойная вилка должна заходить в расцепитель S2C-A1.

Это выглядит как-то так.

Защелкиваем и готово!

Повторная проверка независимого расцепителя с установленной вилочкой показала, что S2C-A1 очень легко и быстро отбивает мощный трехфазный автоматический выключатель. Как видите, большей силы тока тут не нужно, как советуют на некоторых форумах.

Спасибо за внимание!

Странные люди — электрики!
На земле стоят и землю ищут!

В каждом современном агрегате, который используется в качестве надёжного защитного механизма для электросетей в бытовой отрасли, обязательно присутствует автоматический выключатель с независимым расцепителем. Принцип устройства такого элемента подразумевает наличие механической связи с выключателем. Его основная задача состоит в том, чтобы своевременно расцеплять электросети при воздействии того или иного негативного фактора.

Краткая характеристика

Универсальные независимые расцепители — это многофункциональные агрегаты, которые всегда монтируются с автоматическими выключателями. Чаще всего такие устройства используют в процессе проектирования качественной вентиляционной системы. Огромное преимущество в том, что расцепители могут свободно эксплуатироваться с различными выключателями нагрузки. Современные производители специализируются на промышленном изготовлении тех моделей, которые рассчитаны на 20, 24 и даже 30 А. Конструкция каждого агрегата может отличаться.

Чтобы приобретённый независимый расцепитель выполнял все поставленные задачи и не ломался, нужно разобраться со схемой его функционирования. Всё дело в том, что такой агрегат, который предназначен для автоматизированного выключателя, всегда оснащается диодным выпрямителем . Производители привыкли использовать мощные динисторы разной производимости. Эффективность их эксплуатации зависит от вмонтированных модуляторов.

Стандартные модели для фазовых выключателей обязательно укомплектовываются специальными трансиверами. Управляемое реле монтируется в самом нижнем отсеке конструкции, что существенно упрощает эксплуатацию агрегата.

Чтобы обезопасить потребителя от поражения током, специалисты предусмотрели наличие качественных изоляторов. Над основным модулятором расположены надёжные контакты. А вот транзисторы устанавливаются параллельно друг другу. Со стандартной внешней обмоткой часто используются кенотроны, которые фиксируются за модулятором.

Общее устройство

Каждая модель независимого расцепителя представлена в виде высококачественного агрегата, использующегося для дистанционного отключения защитной аппаратуры. Такой агрегат эксплуатируется вместе с современными автоматическими выключателями, которые имеют один, два, три или даже четыре полюса. Чаще всего мастера подключают расцепитель к вводному автомату, а в случае возникновения какой-либо чрезвычайной ситуации происходит полное обесточивание электрического щитка.

Конструкция агрегата больше напоминает магнит. Когда на него влияет кратковременный импульс, устройство специальным рычагом воздействует на рабочий механизм, который отключает автоматизированное защитное устройство. Помимо того, в конструкции предусмотрено наличие электромагнитной катушки , которая может обладать разными мощностными показателями. Изделие может быть рассчитано на постоянный или же переменный ток с напряжением 110-415 В и 12-60 В. Всё зависит исключительно от выбранной модели. Способ крепления к автомату так же зависит от модификации.

Стоит отметить, что именно от правильного соединения расцепителя с защитным устройством зависит своевременное срабатывание всей системы. Мастер обязательно должен соблюдать все требования схемы подключения. К примеру, от нижних фазных клемм автомата должны отходить фазные проводники.

Если такое правило не будет соблюдено, то это чревато преждевременным выходом из строя установки. Когда всё работает правильно, то автоматический выключатель с независимым расцеплением своевременно отключается, а напряжение с катушки прибора полностью исчезает.

Принцип работы

Чтобы защитить бытовую электрическую цепь от неблагоприятного воздействия, мастера используют качественные автоматизированные выключатели модульной конструкции. Большой спрос таких агрегатов возник на фоне того, что они обладают компактными размерами, а также легко устанавливаются и поддаются ремонту.

Внешне такие устройства представлены в виде обычного корпуса, изготовленного из термостойкой пластмассы. Основная кнопка включения и выключения расположена на лицевой поверхности. На задней панели находится фиксатор-защёлка для установки на DIN-рейке, а снизу и сверху — винтовые клеммы.

В обычном эксплуатационном режиме через агрегат проходит ток, меньший или равный номинальному значению. На верхнюю клемму поступает питающее напряжение от внешней сети (этот узел надёжно соединён с неподвижным контактом). Далее электричество подаётся на основной тепловой расцепитель, а уже после него — на нижнюю клемму и подключённую к ней сеть нагрузки. В экстренных ситуациях автоматический выключатель отсоединяет защищаемую цепь. За выполнение этой функции отвечает независимое устройство. Причиной такого срабатывания может выступать какая-либо чрезвычайная ситуация:

• Перегрузка напряжения — короткое замыкание в цепи.
• Возникновение сверхтоков — повышение в электросети силы тока, превышающего номинальный показатель выключателя.
• Перепады напряжения.

Разновидности модельного ряда

Многие домашние мастера предпочитают использовать проверенные временем независимые расцепители. Такие агрегаты срабатывают исключительно под действием напряжения, которое постепенно проходит по главной цепи автоматического выключателя. Большая популярность таких установок возникла на фоне того, что каждый мастер может управлять системой в дистанционном режиме, чего не предусмотрено в других категориях расцепителей.

Автоматизированный выключатель помогает своевременно отключить от электросети абсолютно все приборы и другие источники, которые функционируют за счёт электроэнергии. Эта функция особенно важна в тех ситуациях, когда в сети наблюдается заметное отклонение напряжения от заданной потребителем нормы. Но важно учесть и недостатки, которые связаны с переводом энергии в тепловое выделение. Наличие такого фактора может быть чревато тем, что выключатель будет отсоединён ненадлежащим образом.

Современный Z-ASA/230

Производители отмечают тот факт, что отключение вентиляции при пожаре через независимый выключатель этой серии происходит крайне быстро. Эта модель выпускается с высококачественными подвижными модулями и шестью парами контактов. Такое устройство особенно актуально в отношении импульсных выключателей. Агрегат прекрасно работает в экстремальных условиях, где наблюдается повышенная влажность. Устройство часто используется специалистами для дистанционного управления. Уровень проводимости тока приравнивается к показателю 4.5 мк.

На реле агрегат подаёт напряжение 30 В. Мощный стабилизатор вмонтирован без какого-либо переходника. Длительный эксплуатационный срок обусловлен наличием транзисторов двойного типа. Стоит отметить, что кенотрон в этой модели не предусмотрен.

Усовершенствованные модификации на 30А

Эта разновидность расцепителей для автоматического выключателя изготавливается со специальным кодовым расширителем. Итоговый показатель выходного напряжения приравнивается к 35 В. Слаженная работа агрегата связана с диодными выпрямителями. Все контакты монтируются на подвижных пластинах.

Специалисты предусмотрели наличие трансиверов с подстроечными резисторами. Многие модели из этой категории подключаются к щиткам электросети через высококачественные конденсаторные блоки. Для предотвращения негативного воздействия внеплановых перегрузок на сети используются расширительные динисторы.

Агрегат IEK РН47

Специалисты с уверенностью утверждают, что этот расцепитель является одним из самых востребованных. Огромное значение имеет именно компактность этой модели. Надёжная фиксация со щитком обеспечивается благодаря небольшим конденсаторным блокам. Помимо этого, у модели предусмотрено только два выпрямителя, а все контакты подвижные.

Сам расширитель находится в нижнем отсеке конструкции вместе с реле. Наличие трансивера не предусмотрено.

Повышенное внимание нужно обратить на рабочие параметры независимого расцепителя — выходное напряжение находится в пределах 40 В. Максимальная нагрузка сети не должна превышать 30 А. Помимо этого, производителями были проведены многочисленные исследования, которые показали, что минимальная температура расцепления находится в пределах -10˚С. Агрегат совершенно не боится воздействия повышенной влажности. Вся проводка изолирована особым образом для безопасной эксплуатации устройства.

Бытовой SHUNT 250 VAC

Эта модель независимого расцепителя выпускается на основе диодного выпрямителя, который расположен над реле. Внимание нужно уделить и рабочим параметрам системы, которые составляют 44 Ом. Стандартная пороговая перегрузка приравнивается к 24 А. Миниатюрный конденсаторный блок используется для подключения модификации.

Все проводники оснащены мощными изоляторами. Агрегат оборудован сразу тремя парами резисторов, надёжно зафиксированными над выпрямителем. Производители не предусмотрели только наличие стабилизатора. Благодаря этому такая модель идеально подходит для маломощных приводов.

Внезапное отключение механизма

Специалистами была зафиксирована масса случаев, когда срабатывал расцепитель автоматического выключателя. Такая ситуация требует быстрого реагирования со стороны мастера. Для предотвращения негативных последствий специалисты определили основной перечень причин, которые провоцируют отключение механизма:

Так как в бытовой отрасли присутствует столько негативных факторов, все современные устройства стали укомплектовывать сразу несколькими рабочими механизмами, которые позволяют быстро расцепить сеть. Их выпускают из механических, электромагнитных или же электронных частиц. Рациональное использование такого расцепителя помогает сохранить всю домашнюю технику в целостности и сохранности.

Проверка исправности

У каждого мастера рано или поздно возникают ситуации, когда нужно убедиться в целостности расцепителей. Такой вопрос особенно интересует монтажников-любителей и начинающих мастеров. Убедиться в работоспособности агрегата можно таким образом:

Стоит отметить, что любые проверки работоспособности независимых расцепителей на срабатывание должны проводиться исключительно в специализированной одежде и под наблюдением квалифицированного специалиста.
