Смысл маркировки L1, L2 и COM на выключателе
Обозначения на выключателях света могут значительно различаться в зависимости от производителя. Из-за этого меня часто спрашивают: Чтобы ответить на этот вопрос, давайте рассмотрим принцип работы выключателя и его схему подключения на примере одноклавишного выключателя и разберем, что означает обозначение «L» на нем.
Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

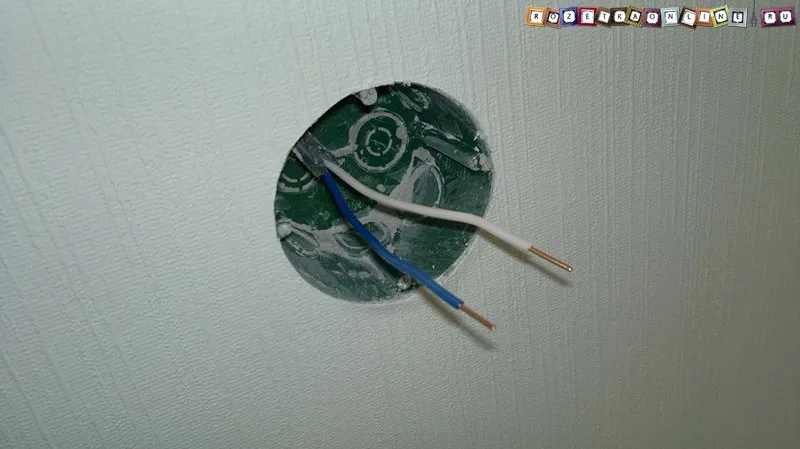

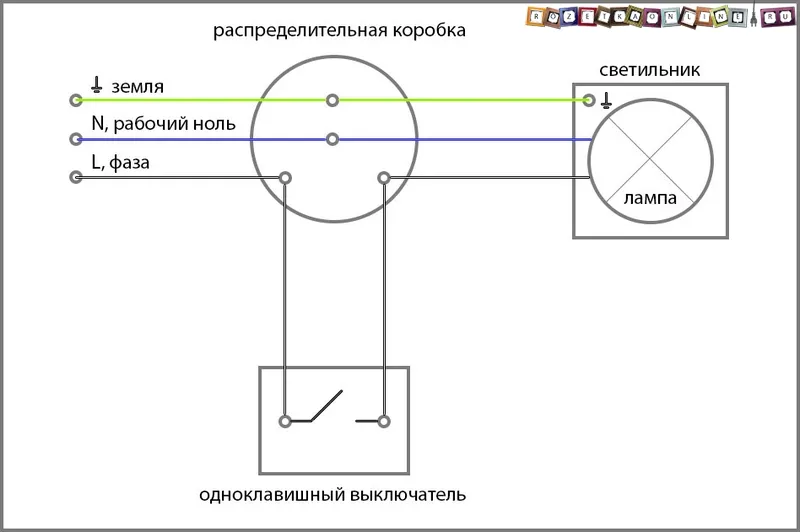

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .

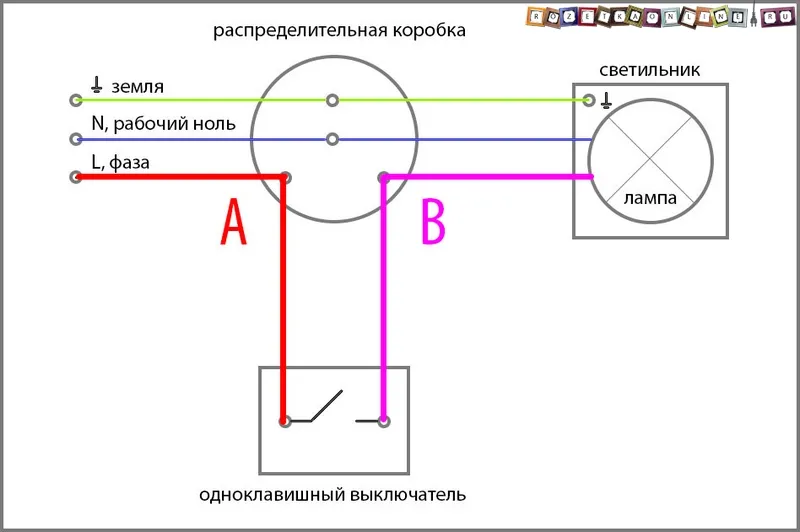

Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .
Второй, назовем его «B» , идёт от выключателя к светильнику.
Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.
Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.
Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.
Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».
В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.
Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.
Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

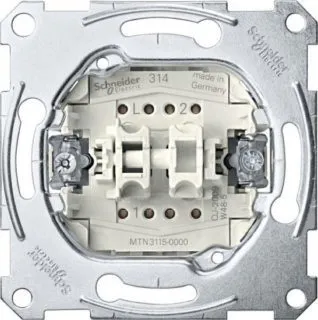

При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.
При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:

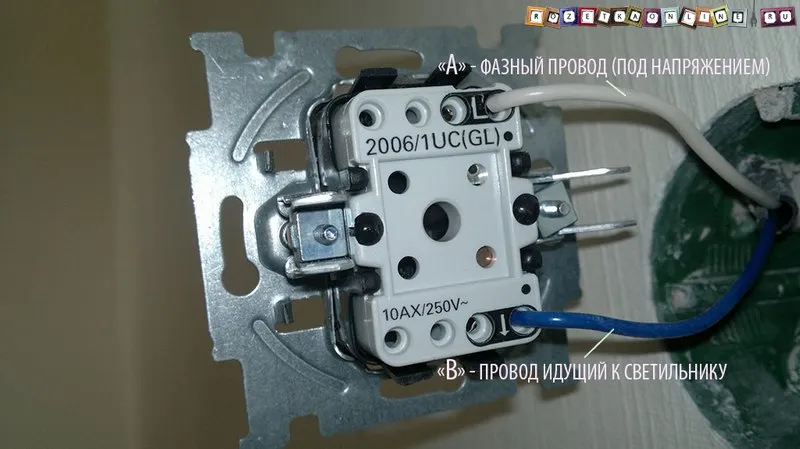

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.
«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.
«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.
Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.
Контакт L – это всегда место для подключения фазного провода.
Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.
Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.
Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

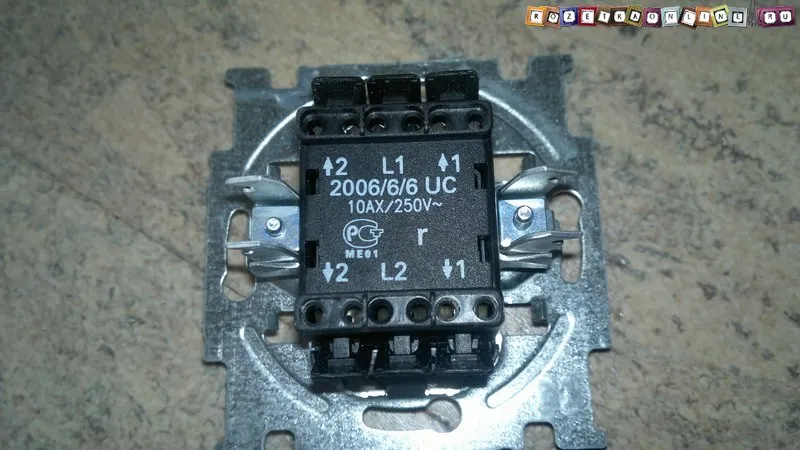

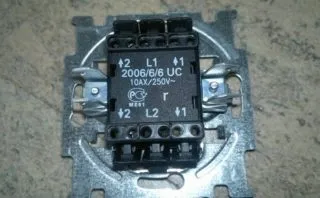

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.
Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.
Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.
Остались вопросы ? — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.
У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.
Особенности подключения
Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.
- переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
- с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
- один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
- на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.
Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.
При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.
Что обозначает L
Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.
Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.
Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:
- Символ L с добавлением к нему единицы – L1.
- Тот же знак, но с добавлением штриха – L`.
- Небольшая стрелка, обращенная вверх.
- Просто единица («1»).
У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.
В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.
У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.
Как подключаются выходные контакты
Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.
Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:
- при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
- в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается;
- на основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
- в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).
Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.
Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.
Обозначения на корпусе
Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.
Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.
Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.
Обозначения на выключателях света могут значительно различаться в зависимости от производителя. Из-за этого меня часто спрашивают: Чтобы ответить на этот вопрос, давайте рассмотрим принцип работы выключателя и его схему подключения на примере одноклавишного выключателя и разберем, что означает обозначение «L» на нем.
Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.
Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .
Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .
Второй, назовем его «B» , идёт от выключателя к светильнику.
Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.
Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.
Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.
Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».
В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.
Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.
Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.
При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.
При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:
«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.
«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.
«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.
Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.
Контакт L – это всегда место для подключения фазного провода.
Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.
Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.
Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.
Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.
Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.
Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.
Остались вопросы ? — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.
Как правильно подключить провода к выключателю?
Подключение проводов к выключателю может отличаться в зависимости от типа выключателя, но в целом, есть несколько общих правил:
- Отключите питание в электрической щитовой и убедитесь, что электрический ток не идет к проводам, которые вы собираетесь подключать к выключателю.
- Откройте коробку для выключателя и вытащите провода из нее. В большинстве случаев это будут три провода: фазный (обычно черный или красный), нейтральный (обычно белый) и заземляющий (обычно зеленый или желтый).
- Проверьте, есть ли на вашем выключателе маркировки для фазного и нейтрального проводов. Если есть, то подключите соответствующие провода к маркировкам на выключателе.
- Если маркировок нет, убедитесь, что фазный провод подключен к контакту на выключателе, который размечен как «L», а нейтральный провод — к контакту, который размечен как «N».
- Если вы подключаете выключатель к цепи с заземляющим проводом, то заземляющий провод подключите к контакту на выключателе, который размечен знаком «⏚». Если выключатель не имеет заземляющего контакта, то заземляющий провод нужно подсоединить к коробке для выключателя или к заземленной проводнику.
- Проверьте, что провода крепко закреплены в зажимах на выключателе и что никакие провода не соприкасаются с металлической коробкой выключателя.
- Закройте коробку для выключателя и проверьте его работу.
Важно понимать, что подключение проводов к выключателю требует определенных знаний и опыта в области электрики, поэтому, если вы не уверены в своих способностях, лучше обратиться к профессионалам. Неправильное подключение проводов может привести к короткому замыканию, пожару и другим опасным ситуациям.
