Как разобрать телефон Nokia 1100
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
 |
TX6 отвертка Torx Plus |
 |
Инструмент для разбора корпусов аналог SRT-6 или медиатор |
Снимите заднюю крышку, достаньте аккумулятор и симку.

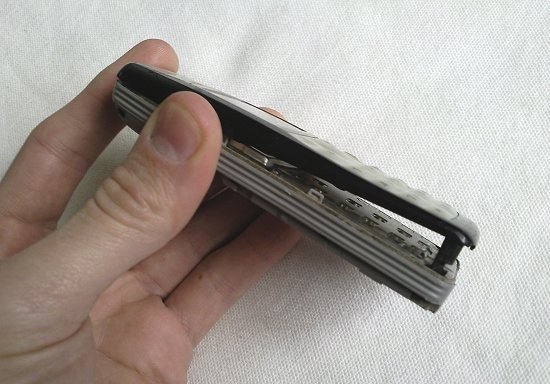

Чтобы снять переднюю панель подденьте её снизу, как показано на фотографии. Удобно для этого использовать инструмент для разбора корпусов.

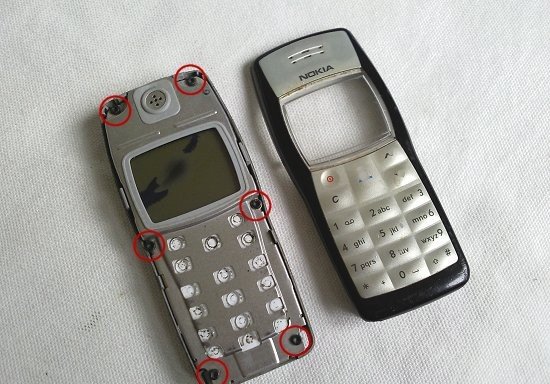

Теперь ваш телефон должен выглядеть так. Выкрутите 6 шурупов, отмеченных кружками.

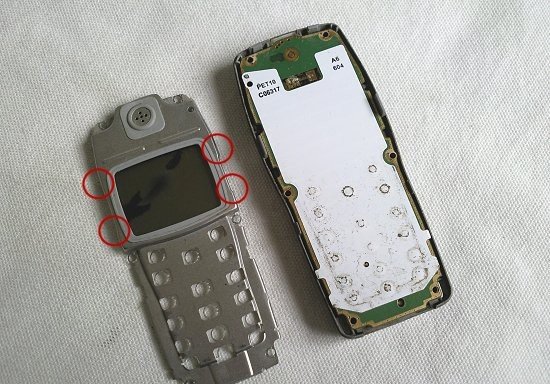

Теперь снимите матрицу с рамкой с материнской платы. Матрица держится на 4 защелках, отмеченных кружками. Откройте защелки и достаньте матрицу.
Сборку производить в обратном порядке.
Рекомендую еще интересное:
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂
Вы можете оценить эту статью:
Инструкции По Обслуживанию для Nokia 1100
Понравилось 2 Скачиваний 9 Просмотреть
Nokia 1100
Понравилось 0 Скачиваний 5 Просмотреть
Разбор Nokia 1100
Все необходимые запчасти для ремонта Nokia 1100, а также инструменты для разбора телефонов Вы можете приобрести у нас в магазине.
Сначала снимите заднюю крышку, аккумулятор и сим-карту.
Чтобы снять переднюю панель, поднимите её, начиная с нижней части телефона, как показано ниже.
Теперь открутите 6 винтов, обведённых ниже.
Теперь Вы можете отделить дисплей и рамку от платы. Он держится с помощью 4-х пластиковых защёлок, обведённых ниже. Замените повреждённый дисплей на новый.
Не забывайте, что все необходимые запчасти для Nokia 1100 Вы можете приобрести у нас в магазине.
