17. Какую функцию выполняет монохроматор
Монохроматор (моно- + chroma, chromatos цвет) — прибор для выделения оптического излучения в узком интервале длин волн; применяется при некоторых видах лабораторных исследований.
Монохроматор – это спектральный прибор для выделения узких участков спектра оптического излучения. Монохроматор состоит (рис. 14) из входной щели 1, освещаемой источником излучения, коллиматора 2, диспергирующего элемента 3, фокусирующего объектива 4 и выходной щели 5. Диспергирующий элемент пространственно разделяет лучи разных длин волн l, направляя их под разными углами υ, и в фокальной плоскости объектива 4 образуется спектр – совокупность изображений входной щели в лучах всех длин волн, испускаемых источником. Нужный участок спектра совмещают с выходной щелью поворотом диспергирующего элемента; изменяя ширину щели 5, изменяют спектральную ширину dl выделенного участка.
Рис. 14. Общая схема монохроматора: 1 — входная щель, освещаемая источником излучения; 2 — входной коллиматор; 3 — диспергирующий элемент; 4 — фокусирующий объектив выходного коллиматора; 5 — выходная щель .
Диспергирующими элементами монохроматора служат дисперсионные призмы и дифракционные решетки. Их угловая дисперсия D = ∆φ/∆λ вместе с фокусным расстоянием f объектива 4 определяют линейную дисперсию ∆l/∆f = Df (∆φ — угловая разность направлений лучей, длины волн которых отличаются на ∆λ; ∆l – расстояние в плоскости выходной щели, разделяющее эти лучи).
До недавнего времени призмы были дешевле решеток в изготовлении, они обладают большой дисперсией в УФ-области. Однако их дисперсия существенно уменьшается с ростом λ, и для разных областей спектра нужны призмы из разных материалов. Решетки свободны от этих недостатков, имеют постоянную высокую дисперсию во всем оптическом диапазоне и при заданном пределе разрешения позволяют построить монохроматор с существенно большим выходящим световым потоком, чем призменный монохроматор.
Основными характеристиками монохроматора являются: предел разрешения dl, т. е. наименьшая разность длин волн, еще различимая в выходном излучении монохроматора, либо его разрешающая способность R, определяемая, как и для любого другого спектрального прибора, отношением λ/dλ.
Объективы монохроматоров (коллиматорный и фокусирующий) могут быть линзовыми или зеркальными. Зеркальные объективы пригодны в более широком спектральном диапазоне, чем линзовые, и, в отличие от последних, не требуют перефокусировки при переходе от одного выделяемого участка спектра к другому, что особенно удобно для ИК- и УФ-областей спектра.
Р ис. 15. Монохроматор Эберта (z-образная симметричная схема): 1- входная щель, 2 — сферическое зеркало, 3 — дифракционная решетка, 4 – выходная щель.
Из большого количества существующих оптических схем благодаря небольшим габаритам при хороших спектральных характеристиках широкое распространение получили монохроматоры с дифракционной решеткой, изготовленные по схеме Черни – Тернера (рис. 16). Преимущество этой схемы перед монохроматором Эберта заключается в том, что отпадает необходимость в большом вогнутом зеркале 2 (рис. 15), которое заменяется на два зеркала меньшего размера.
Спектрофотометры.
Современные спектрофотометры позволяют работать с высокомонохроматизированным потоком излучения. Они применяются для концентрационного анализа и при изучении спектров поглощения веществ.
Устройство и принцип действия спектрофотометра. Структурную схему спектрофотометра можно представить в виде следующих основных блоков:
источник света, монохроматор, кюветное отделение, фотоэлемент, регистрирующее устройство.
Световой пучок от источника света попадает в монохроматор через входную щель и разлагается дифракционной решеткой или призмой в спектр. В монохроматический поток излучения, поступающий из выходной щели в кюветное отделение, поочередно вводятся контрольный и исследуемый образцы. Излучение, прошедшее через кювету, попадает на фотоэлемент, который преобразовывает световую энергию в электрическую. Электрический сигнал затем усиливается и регистрируется.
Монохроматоры. Монохроматор – это оптическая система, выделяющая из всего спектра источника света излучение определенной длины волны. Это обычно призмы, по-разному преломляющие свет разных длин волн, или дифракционные решетки. В видимой области используются обычные стеклянные призмы, но в ультрафиолетовой области они не годятся, поскольку стекло начинает поглощать уже при λ < 400 нм, поэтому призмы делают из кварца.
В качестве монохроматоров применяются также дифракционные решетки, которые представляют собой плоскопараллельную пластину с нанесенными на ней параллельными линиями – бороздками. Белый свет из-за дифракции на параллельных бороздках разлагается на непрерывный спектр. Обычно в монохроматорах сначала выделяют пучок света с определенным диапазоном длин волн с помощью призмы, а затем разлагают его еще раз решеткой. Так получают строго монохроматический свет. Основное достоинство дифракционных решеток состоит в том, что можно увеличивать их разрешающую способность, поскольку она прямо пропорциональна плотности линий. Кроме того, во всем диапазоне длин волн дифракционные решетки имеют линейное разрешение, тогда как разрешение призменного монохроматора с увеличением длины волны уменьшается.
Кюветы. Исследуемое вещество растворяют в соответствующем растворе и помещают в оптически прозрачный сосуд для измерений – кювету. Обычно кюветодержатель имеет ячейки для четырех кювет. Поскольку стекло поглощает ультрафиолетовый свет, для проведения измерений в ультрафиолетовой области спектра используют кварцевые кюветы. Для измерений в видимой области можно использовать пластиковые или стеклянные кюветы. При работе с летучими или химически активными веществами кюветы закрывают крышками.
Поскольку кювета, помещенная в спектрофотометр, становится составной частью его оптической системы, с ней нужно обращаться очень аккуратно. Царапины и грязь на стенках кюветы сильно рассеивают и поглощают свет, искажая результаты измерений. Об этом особенно надо помнить при работе в ультрафиолетовой области. Кюветы можно протирать мягкими тканями, например, из хлопка. Не рекомендуется использовать для этих целей фильтровальную бумагу. Поскольку органические молекулы поглощают в ультрафиолетовой области, ни в коем случае нельзя касаться оптических (прозрачных) стенок кюветы. Раствор лучше заливать в кювету, поставив ее в предварительно вынутый из прибора кюветодержатель. Кюветы довольно хрупки, особенно кварцевые, поэтому работать с ними надо осторожно, не допуская механических повреждений.
Содержимое кюветы должно быть гомогенным – это необходимое условие получения воспроизводимых данных. Нужно следить за тем, чтобы раствор не был мутным. Особенно мешают измерениям пузырьки воздуха, сильно увеличивающие рассеяние. Нельзя наливать в кювету очень холодный раствор, поскольку при этом на наружных стенках кюветы конденсируются пары воды воздуха, и стенки становятся непрозрачными.
Если кюветы загрязнены посторонними примесями, их следует промыть дистиллированной водой и (или) растворителем, в котором растворено исследуемое вещество. Кюветы можно мыть мягкими детергентами. Не рекомендуется мыть кюветы концентрированными кислотами или щелочами, а также другими травящими агентами.
Кюветы нужно заполнять до такого уровня, чтобы поток излучения проходил целиком через слой раствора. Чаще всего используются кюветы с оптическим путем 1 см, в которые обычно заливают 2,5–3 мл раствора. В такие кюветы входит 4–5 мл, но заполняют их полностью лишь в том случае, когда это необходимо. Есть кюветы с оптическим путем 50, 20, 5, 2 и 1 мм.
Фотоэлементы. Фотоэлементы преобразовывают световую энергию в электрическую. Электрический сигнал затем усиливается и регистрируется.
Фотоны, бомбардируя поверхность фотоэлемента, выбивают из него электроны, количество которых пропорционально интенсивности света. Эти электроны летят к положительному электроду. В результате в замкнутой цепи возникает электрический ток, который регистрируется по падению напряжения на сопротивлении, находящемся в этой цепи. Напряжение можно усилить, и после компенсации такого сигнала потенциометром, отградуированном в единицах поглощения, на датчике регистрируется непосредственно поглощение образца.
Фотоумножители обычно более чувствительны, чем простые фотоэлементы.
Это происходит из-за того, что электроны, вылетевшие из фоточувствительного слоя, ускоряются высоким напряжением, а из-за соударений в газе возникают вторичные электроны, что и приводит к возрастанию тока.
Ширина щели. От размера щели зависит диапазон длин волн света, падающего на образец. Поэтому для получения надежных результатов надо работать при минимально узкой для данных условий эксперимента щели. Если щель выбрана правильно, то при изменении ее размеров вдвое показания прибора не меняются.
Глава 1.2. Спектрофотометрия
Этот метод, применяемый чаще других и наиболее совершенный среди методов абсорбционного молекулярного анализа, основан на использовании специальных спектральных приборов — спектрофотометров, позволяющих регистрировать световые потоки в широком интервале изменения длин волн от -185 нм до ~1100 нм, т.е. в УФ, видимой и ближней ИК области спектра, и обеспечивающих высокую степень монохроматичности света (-0,2—5 нм), проходящего через анализируемую среду.
В большинстве спектрофотометров, применяемых в аналитической практике, монохроматизация светового потока осуществляется за счет использования диспергирующих (разлагающих свет в спектр) элементов — призм или дифракционных решеток. Разработаны различные конструкции спектрофотометров, работающих как по однолучевой (одноканальной), так и по двухлучевой (двухканальной) схеме.
На рис. 1 показана принципиальная блок-схема, включающая основные узлы, обеспечивающие работу спектрофотометра.
Рис. 1. Принципиальная блок-схема спектрофотометра: 1 – источник излучения; 2 — монохроматор; 3 — кюветное отделение; 4 — приемник излучения (фотоэлементы); 5 – усилитель; 6 – регистратор (отсчетное или записывающее устройство)
Свет от источника излучения 1 попадает в монохроматор 2, в котором он разлагается в спектр. Монохроматизованный световой поток проходит после этого через кюветное отделение 3, в котором устанавливаются кюветы с анализируемым раствором и раствором сравнения («нулевым» раствором). Пройдя через кюветы с растворами, световой поток попадает на фотоэлементы приемника излучения 4, в котором энергия светового потока преобразуется в фототок, усиливаемый в блоке усилителя 5, после чего усиленный электрический сигнал регистрируется в блоке регистратора 6 либо в виде спектральной кривой, либо по показанию отсчитывающего устройства.
В качестве источника излучения в спектрофотометрах используют лампы накаливания при работе в видимой области спектра, в которой они обеспечивают непрерывный световой поток (а не линейчатый, даваемый ртутной лампой), и водородные либо дейтериевые лампы — при работе в УФ диапазоне спектра (-200—350 нм).
Для разложения светового луча в спектр в монохроматоре чаще всего используют призмы или дифракционные решетки. При работе в видимой и в ближней ИК области используют стеклянные призмы, а также стеклянные конденсоры (линзы) и кюветы. При работе в УФ диапазоне 200-400 нм применяют кварцевую оптику (призмы, конденсоры, кюветы), так как стекло поглощает УФ лучи.
При использовании спектрофотометров, работающих по однолучевой схеме, в световой поток в кюветном отделении попеременно вносят кювету с раствором сравнения (нулевым раствором) и кювету с анализируемым раствором. В кюветное отделение спектрофотометров, работающих по двухлучевой схеме, устанавливают одновременно обе кюветы: кювету с нулевым раствором — в канал сравнения, кювету с анализируемым раствором — в измерительный канал.
Обе кюветы — с нулевым и с анализируемым растворами — должны быть совершенно одинаковыми, с равной толщиной поглощающего слоя. При толщине поглощающего слоя l = 1 см допустимое отклонение не должно превышать Dl = ± 0,005 см при температуре (20 ± 1) °С. Обе кюветы, заполненные чистым растворителем, должны иметь одинаковую оптическую плотность при одной и той же длине волны.
Градуировку спектрофотометров по длинам волн (или волновым числам) контролируют по положению максимумов в спектре поглощения стандартов — раствора перхлората гольмия, ртутной, дейтериевой разрядной и водородной разрядной лампы (табл. 1).
Погрешность измерения длин волн на обычных спектрофотометрах составляет ± 2 нм в области 200—800 нм.
Таблица 1. Положение максимумов в спектрах поглощения стандартов (Но — раствор перхлората гольмия, Hg — пары ртутной лампы, D — дейтериевая лампа, Н — водородная лампа)
Таблица 2. Удельный коэффициент погашения Е стандартного раствора дихромата калия при разных длинах волн
Допустимые отклонения в значении Е
Градуировку спектрофотометров по оптической плотности (или по пропусканию) контролируют по стандарту — сернокислому раствору дихромата калия К2 Сr2 О7 . В табл. 2 приведены значения удельного коэффициента погашения Е для стандартного раствора дихромата калия.
Таблица 3. Молярные коэффициенты погашения е (л • моль -1 × см -1 ) хромата и нитрата калия в водных растворах (по данным В.М. Пешковой и М.И. Громовой)
Разработаны различные приемы спектрофотометрии — прямая (непосредственная), дифференциальная, производная спектрофотометрия, спектрофотометрическое титрование.
Концентрацию определяемого вещества в анализируемом растворе при спектрофотометрических измерениях находят, как и в фотоэлектроколориметрии, с использованием либо основного закона светопоглощения, либо градуировочных графиков.
Спектрофотометрические методы обладают, по сравнению с фотоэлектроколориметрическими, большей точностью и чувствительностью, позволяют проводить анализ многокомпонентных систем без разделения компонентов, определять вещества, не поглощающие в видимой области спектра (но имеющие полосы поглощения в УФ диапазоне). Относительные ошибки спектрофотометрических определений не превышают ±2%.
В отличие от фотоколориметрии и фотоэлектроколориметрии, спектрофотометрия позволяет не только проводить измерение оптической плотности при фиксированной длине волны, но и получать спектры поглощения в широком спектральном диапазоне.
Из всех фотометрических методов спектрофотометрия применяется наиболее широко при анализе самых различных объектов неорганической и органической природы.
Для приготовления стандартного раствора дихромата калия растворяют 57,0—63,0 мг К2 Сг2 О7 , предварительно высушенного при 130 °С до постоянной массы, в 0,005 моль/л серной кислоте в мерной колбе на 1000,0 мл и доводят раствор до метки той же кислотой.
В качестве стандартов при контроле измерения оптической плотности используют также 0,3 моль/л водный раствор нитрата калия и 0,0001 моль/л раствор хромата калия К2 Сг2 О4 в 0,05 моль/л растворе гидроксида калия КОН, значения молярных коэффициентов которых приведены в табл. 3. [2]
Дифференциальная спектрофотометрия (фотометрия)
Если светопоглощение анализируемого раствора измеряют по отношению к среде сравнения (раствор сравнения, диафрагма, оптический клин), оптическая плотность А которой существенно больше нуля (например, А = 0,1—1,0), то такой спектрофотометрический метод называют дифференциальной спектрофотометрией, или дифференциальным фотометрическим анализом.
Одно из основных достоинств дифференциальной спектрофотометрии состоит в уменьшении ошибки спектрофотометрических определений. Поэтому дифференциальную спектрофотометрию иногда называют прецизионной спектрофотометрией.
Дифференциальная спектрофотометрия используется, в частности, при получении ИК спектров поглощения таких веществ, у которых наблюдается большое общее рассеивание света, вследствие чего светопропускание в ИК области сильно понижается (иногда до 10—20%), спектры получаются нечеткими, полосы поглощения трудно идентифицируются. Для устранения этого явления в канал сравнения вводят диафрагму, перекрывающую часть светового потока. При этом шкала пропускания расширяется и ИК спектры поглощения получаются более четкими, полосы поглощения идентифицируются надежно.
Среди различных вариантов дифференциальной спектрофотометрии в аналитической практике распространен простой способ, когда оптическую плотность анализируемого раствора измеряют по отношению к раствору сравнения, содержащему то же определяемое вещество, что и анализируемый раствор, но с несколько меньшей концентрацией. В этом случае измеряемая относительная оптическая плотность Ах равна разности оптической плотности анализируемого раствора и оптической плотности А0 раствора сравнения.
Метод используют тогда, когда концентрация раствора — большая (десятки процентов) и оптическая плотность — высока. При высокой оптической плотности возрастает ошибка непосредственных спектрофотометрических определений. Применение же раствора сравнения, также содержащего определяемое вещество, позволяет уменьшить измеряемую относительную оптическую плотность Ах анализируемого раствора, расширить протяженность шкалы светопропускания и снизить ошибку определений до нескольких десятых долей процента.
Наименьшую ошибку получают тогда, когда разность оптических плотностей измеряемого раствора и раствора сравнения минимальна, а оптическая плотность раствора сравнения — высокая, вплоть до А = 1. Однако на практике все же приходится избегать применение раствора сравнения с очень высоким светопоглощением, так как при этом уменьшается энергия светового потока, попадающего в приемник излучения, вследствие чего работа приемника излучения становится менее устойчивой, уменьшается отношение сигнал: шум (уровень шумов обусловлен особенностями конструкции спектрофотометра). Для увеличения энергии светового потока приходится увеличивать ширину щели спектрофотометра.
Сущность метода состоит в следующем. Готовят ряд (пять—десять) эталонных растворов определяемого вещества с различной, точно заданной концентрацией с0 , с1 , с2 , . сn . Вначале при выбранной длине волны в оба канала спектрофотометра помещают одинаковые кюветы с одним и тем же эталонным раствором (концентрация определяемого вещества равна с0 ), относительно которого будут проводить последующие измерения, и устанавливают шкалу оптической плотности в положение А = 0.
Затем при той же постоянной аналитической длине волны измеряют оптическую плотность Аi (i = 1; 2; . ; n) каждого эталонного раствора и оптическую плотность Ах анализируемого раствора относительно эталонного раствора с концентрацией с0 и собственной оптической плотностью А0 (относительно чистого растворителя), после чего находят концентрацию сх определяемого вещества в анализируемом растворе следующими способами.
Расчетный способ. При этом способе предполагается выполнимость основного закона светопоглощения. В соответствии с этим законом можно написать:
где e — молярный коэффициент погашения определяемого вещества, l — толщина поглощающего слоя. Если ввести фактор пересчета
то последнее уравнение можно переписать в виде:
Это уравнение и используют для расчета концентрации сх определяемого вещества на основании измерения Ах и при известной концентрации с0 эталонного раствора сравнения.
Рис. 4. Градуировочный график в методе дифференциальной спектрофотометрии для нахождения концентрации сх определяемого вещества в растворе по измеренной оптической плотности Ах
Фактор пересчета F находят по результатам измерений оптических плотностей Аi эталонных растворов относительно эталонного раствора с концентрацией с0 :
Рассчитывают среднее значение фактора пересчета
где п — число измеренных эталонных растворов.
Способ градуировочного графика. По полученным экспериментальным значениям Ai строят градуировочный график, откладывая по оси абсцисс известные величины концентрации эталонных растворов сi , а по оси ординат — значения оптической плотности Аi эталонных растворов, измеренной относительно эталонного раствора с концентрацией с0 (рис. 4). По этому графику, зная измеренное значение Ах , находят концентрацию схопределяемого раствора.
Часто строят серию градуировочных графиков, используя каждый раз в качестве раствора сравнения эталонный раствор с постепенно увеличивающейся концентрацией определяемого вещества, с тем чтобы подобрать такой раствор сравнения, концентрация которого была бы наиболее близкой к концентрации анализируемого раствора.
Способом градуировочного графика можно пользоваться и тогда, когда наблюдаются отклонения от основного закона светопоглощения.
Дифференциальная спектрофотометрия в разных вариантах применяется при определении ряда металлов и неметаллов, органических соединений, лекарственных веществ. Так, разработаны варианты анализа методом дифференциальной спектрофотометрии многих двухкомпонентных смесей лекарственных веществ: кофеин и аспирин, кофеин и амидопирин, кофеин и фенацетин, теобромин и барбамил, теофиллин и барбамил, папаверина гидрохлорид и дибазол, папаверина гидрохлорид и кислота никотиновая — и т. д.
Аналогичные методы применяются и в дифференциальной фотоэлектроколориметрии. [1 – 3]
Понятие о производной спектрофотометрии
Производную спектрофотометрию относят к одному из вариантов дифференциальной спектрофотометрии. Если в описанном выше варианте дифференциальной спектрофотометрии используют разность оптических плотностей при одной и той же длине волны l = const (Ах = e l(cx – c0 )), то в производной спектрофотометрии также измеряют разность светопоглощения, но при двух длинах волн l1 и l2 , разделенных небольшим интервалом Dl = l2 — l1 .
Предел отношения разности оптических плотностей DА = А2 – А1 соответственно при двух длинах волн l2 и l1к Dl равен математической первой производной
и представляет собой некоторую функцию f(l) от длины волны.
В производной спектрофотометрии определяют математические производные от оптической плотности по длине волны
и т. д.
(чаще всего — не выше второй производной) и строят график спектральной кривой в координатах
,
и т. д.
откладывая по оси абсцисс длину волны, а по оси ординат — первую или вторую производную (иногда — производные более высокого порядка).
В методе определяют также производные от оптической плотности не только по длине волны, но и по волновому числу v (или по частоте) и получают соответствующие спектральные кривые в координатах производная по волновому числу (ось ординат) — волновое число (ось абсцисс). Достоинство рассматриваемого метода состоит в том, что на спектральных кривых, записанных в координатах производная — длина волны (или производная — волновое число), отчетливо получаются полосы, проявляющиеся лишь в виде скрытых максимумов и нечетких перегибов на полосе поглощения при обычном представлении спектральной кривой в координатах оптическая плотность (или коэффициент погашения) – длина волны. Такие полосы на спектральных кривых производных можно использовать как в качественном анализе (идентификация веществ по спектру), так и при количественном определении веществ в растворах (c использованием в качестве аналитической полосы максимумов на производных спектральных кривых), в том числе компонентов смесей без их предварительного разделения.
Величина первой производной пропорциональна крутизне наклона; исходной спектральной кривой A = f(l), а точки пересечения кривой первой производной с осью длин волн отвечают максимумам или минимумам на исходной спектральной кривой. При этом форма производной кривой усложняется: максимуму на исходной спектральной кривой А = f(l) соответствуют положительный и отрицательный максимумы на кривой dA/dl = f(l).
На кривой второй производной максимуму в исходном спектре А = f(l) соответствует также максимум, но взятый с обратным знаком. К тому же вторая производная позволяет фиксировать две соседние полосы поглощения, разделенные меньшим интервалом длин волн. Поэтому на практике чаще предпочитают пользоваться спектральной кривой второй производной, чем первой.
Производные спектральные кривые получают либо численными методами дифференцирования, либо непосредственно на регистрирующем спектрофотометре, если на нем предусмотрена запись кривых производных (например, с использованием дифференцирующих приставок к саморегистрирующим спектрофотометрам).
Вид спектральных кривых существенно зависит от величины интервала Dl, используемого в расчетах кривой производной. В случае широких полос поглощения в исходных спектрах А = f(l) спектральную кривую производной рассчитывают для интервала Dl = 2; 4; 6 и 8 нм; оптимальный интервал составляет 4 нм.
На рис. 5 приведены спектральные кривые для раствора лекарственного препарата теофиллина в координатах Е — l (а) и d 2 А / dl 2 — l (б), где Е — удельный коэффициент погашения теофиллина в растворе. При этом кривая второй производной построена с интервалом Dl = 4 нм.
Двум отчетливым максимумам в спектре поглощения раствора теофиллина отвечают два столь же отчетливые минимумы (отрицательные максимумы) на кривой второй производной. Кроме того, на этой кривой проявляются и малоинтенсивные скрытые максимумы.
Рис. 5. Спектр поглощения (а) и спектральная кривая второй производной (б), построенная с интервалом Dl = 4 нм, раствора теофиллина
Рис. 6. Спектр поглощения (1) и спектральная кривая второй производной (2) раствора смеси амидопирина и дибазола
Метод позволяет идентифицировать скрытые максимумы в спектре раствора смесей. На рис. 6 в качестве примера представлены спектр поглощения раствора смеси лекарственных препаратов амидопирина с дибазолом и спектральная кривая второй производной для того же раствора. Полосы обоих компонентов, включая скрытые максимумы, четко проявляются на кривой второй производной и могут быть использованы для определения компонентов в их смеси.
На рис. 7 показана спектральная кривая четвертой производной для смеси амидопирина и дибазола. Скрытые максимумы и перегибы проявляются на ней еще более отчетливо, чем на спектральной кривой второй производной, что может быть использовано для идентификации дибазола в лекарственных формах.
Переход к производным кривым более высокого порядка повышает случайные ошибки фотометрических определений.
Разработаны многочисленные методики, использующие производную спектрофотометрию для идентификации и определения различных веществ, особенно — лекарственных препаратов. Так, по первым производным предложено анализировать смесь теобромина и салицилата натрия, бутамида в трехкомпонентной смеси. По вторым производным идентифицируют дибазол, кофеин, папаверина гидрохлорид, теобромин, теофиллин; определяют амидопирин, атропин, бензотропин, бутадион, дифенилгидантоин, кофеин, нифуроксим и фуразолидон при совместном присутствии, папаверина гидрохлорид, парацетамол, стрептомицин, теофиллин и др. По четвертой производной определяют дибазол.
Методами производной спектрофотометрии анализируют также соединения урана (VI) в присутствии солей железа; соединения редкоземельных элементов и т.д. [2]

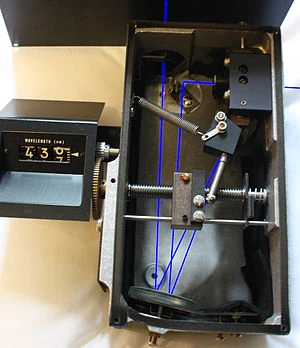

Монохроматор
Монохроматор — длин волн из широкой области спектра оптического (т. е. видимого и электромагнитного излучения.
Принцип действия монохроматора основан на явлении дисперсии света в призме или на дифракционной решётке.
- 1 Устройство
- 1.1 Типы монохроматоров
- 1.1.1 Монохроматор Черни-Тернера
- 1.1.2 Монохроматор Эберта-Фасти
Устройство [ ]
- Диспергирующими элементами в монохроматорах могут быть дисперсионные призмы или объектив, который проектирует его на выходную Объективы монохроматора (коллиматорный и фокусирующий) могут быть линзовыми или зеркальными. Зеркальные объективы применимы в гораздо более широком спектральном диапазоне, чем линзовые, и, в отличие от последних, не требуют перефокусировки при переходе от одного выделяемого участка спектра к другому. Это особенно удобно в невидимых для глаза областях спектра ( спектр) призмой или дифракционной решёткой, свет нужной длины волны, с помощью механических поворотных устройств, направляют в необходимое место (например, на Типы монохроматоров [ ]
Монохроматор Эберта-Фасти [ ]
Применение [ ]
Монохроматор — важнейшая См. также [ ]
- field autocorrelation technique.
- en:Wien filter — a technique for producing «monochromatic» electron beams, where all the electrons have nearly the same energy
Внешние ссылки [ ]
- [1]
- Optical systems using plane gratings
- Optical systems using concave gratings
Литература [ ]
- Топорец А. С., Монохроматоры, М., 1955
- Пейсахсон И. В., Оптика спектральных приборов, Л., 1970
