Витая пара

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

  • Категории витой пары
  • Типы витой пары
  • Обжим витой пары
  • Кримперы для установки модульных коннекторов RJ-45
  • Схемы обжима витой пары
  • Обжим витой пары 8 жил (4 пары): схема цветов
  • Обжим витой пары 4 жилы схема
  • Подключение витой пары к розетке
  • Расшивки для установки розеток RJ-45
  • Как облегчить монтаж витой пары: секреты из практики
  • Выбор кабеля для локальной сети
  • Какая витая пара будет завтра?
  • Заключение

Категории витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Категорий витой пары

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

    Типы витой пары

    Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

    • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
    • FTP – экранированная витая пара (экран из фольги).
    • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
    • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
    • U/STP – аналог STP, но без внешней брони.
    • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

    неэкранированная и экранированная витая пара

    Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

    Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

    Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

    Уличный кабель витая пара с тросом

    Уличный кабель витая пара с тросом

    В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

    Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

    Обжим витой пары

    Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

    Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

    Обжим витой пары категории 6а


    Приведенное руководство пользователя для обжима коннектора категории 6а Netko (код 55117) применимо при работе с кабелем категории 6а Netko (код 53573 ; 54046) или другом кабеле, внешний диаметр жил которого не превышает 1.08мм ± 0.02мм

    1. Снимаем внешнюю изоляцию
    — делаем круговой надрез на расстоянии примерно 10 см от конца кабеля.
    — изгибаем кабель на месте надреза до тех пор пока отрезанный сегмент оболочки не отделится от основной оболочки
    — снимаем 10 см внешней изоляции с кабеля.

    2. Удаляем разделитель пар из той части кабеля, которая зайдет в коннектор
    — делаем продольный надрез глубиной 1 см на внешней оболочке кабеля
    — выводим пластиковый разделитель в сделанный надрез в оболочке и отрезаем его.

    3. Подготовка пар кабеля к монтажу
    — расплетем свивку всех пар
    — отметим маркером порядок заведения в коннектор для белых пар
    — распрямим жилы кабеля с помощью ватного круглого диска. Важно, жилы должны быть ровными.
    — подготовим концы жил для протяжки в пластиковую вставку, отрезав с помощью специального инструмента. Допустимо использовать обычные бокорезы или острые ножницы, но нужно убедиться, что конец кабеля не принял форму овала, т.к. это помешает протяжке кабеля через вставку

    4. Протяжка кабеля через пластиковую вставку
    — убедитесь, что изоляция на месте отреза жилы не повреждена или деформирована
    — при протяжке пар, сначала убедитесь, что каждый из кабелей пары по отдельности заходит в отверстия вставки, затем протяните оба кабеля одновременно для спаренных отверстий
    — после того, как все жилы прошли вставку, притяните вставку коннектора вплотную к изоляции, протаскивая через нее жилы по одной
    — установленная вставка для коннектора должна находиться на расстоянии максимум 2 мм от края внешней изоляции
    — обрежем провода, которые выходят из края пластиковой вставки

    примечания к п.4:
    — не рекомендуется зачищать HDPE изоляцию и протаскивать жилы через вставку за медный проводник — это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
    — не рекомендуется проталкивать жилы с помощью тонких плоскогубцев или подобных инструментов — это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
    — если у вас не получилось с первого раза завести кабель в отверстие вставки и вы повредили оболочку — лучше отрезать поврежденный участок и повторить операцию заново на не поврежденном участке

    5. Обжим коннектора
    — заведем кабель с подготовленной вставкой в коннектор
    — необходимо убедиться, что вставка заведена в коннектор до упора
    — используя инструмент для RJ-45 коннекторов выполним обжим коннектора.

    Общие рекомендации по упрощению процесса протяжки
    — допуски у вставки для коннектора cat.6a практически отсутствуют, что предъявляет повышенные требования к аккуратности заделки концов кабеля
    — жилы кабеля должны быть полностью распрямлены, для этого удобно пользоваться круглым ватным диском
    — отрез кабеля перед протягиванием через вставку необходимо делать инструментом который меньше деформирует (плющит) конец кабеля, т.к. иначе кабель на срезе может принимать форму овала, что вызовет проблемы с протяжкой через вставку
    — возможна ситуация, что край входного отверстия в пластиковой вставке имеет микро задиры или неровности. Для упрощения проводки кабеля, входное отверстие можно подготовить с помощью толстой иголки, шила или любого подобного инструмента. Процесс занимает не более 20 секунд для одной вставки но значительно снижает неудобства при заведении кабеля.
    — т.к. монтаж в коннекторе категории 6а очень плотный, рекомендуется взять круглый ватный диск, смазанный маслом и протереть им концы протаскиваемых жил — это упростит процесс протяжки кабеля по пластиковой вставке

    Также нужно отметить что монтаж коннектора категории 6а на кабель мало распространен, как правило на конец кабеля устанавливают модуль, который имеет более удобный тип монтажа и далее для соединения используются заводские патч корды категории 6а.

    Обжим витой пары категории 6а


    Приведенное руководство пользователя для обжима коннектора категории 6а Netko (код 55117) применимо при работе с кабелем категории 6а Netko (код 53573 ; 54046) или другом кабеле, внешний диаметр жил которого не превышает 1.08мм ± 0.02мм

    1. Снимаем внешнюю изоляцию
    — делаем круговой надрез на расстоянии примерно 10 см от конца кабеля.
    — изгибаем кабель на месте надреза до тех пор пока отрезанный сегмент оболочки не отделится от основной оболочки
    — снимаем 10 см внешней изоляции с кабеля.

    2. Удаляем разделитель пар из той части кабеля, которая зайдет в коннектор
    — делаем продольный надрез глубиной 1 см на внешней оболочке кабеля
    — выводим пластиковый разделитель в сделанный надрез в оболочке и отрезаем его.

    3. Подготовка пар кабеля к монтажу
    — расплетем свивку всех пар
    — отметим маркером порядок заведения в коннектор для белых пар
    — распрямим жилы кабеля с помощью ватного круглого диска. Важно, жилы должны быть ровными.
    — подготовим концы жил для протяжки в пластиковую вставку, отрезав с помощью специального инструмента. Допустимо использовать обычные бокорезы или острые ножницы, но нужно убедиться, что конец кабеля не принял форму овала, т.к. это помешает протяжке кабеля через вставку

    4. Протяжка кабеля через пластиковую вставку
    — убедитесь, что изоляция на месте отреза жилы не повреждена или деформирована
    — при протяжке пар, сначала убедитесь, что каждый из кабелей пары по отдельности заходит в отверстия вставки, затем протяните оба кабеля одновременно для спаренных отверстий
    — после того, как все жилы прошли вставку, притяните вставку коннектора вплотную к изоляции, протаскивая через нее жилы по одной
    — установленная вставка для коннектора должна находиться на расстоянии максимум 2 мм от края внешней изоляции
    — обрежем провода, которые выходят из края пластиковой вставки

    примечания к п.4:
    — не рекомендуется зачищать HDPE изоляцию и протаскивать жилы через вставку за медный проводник — это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
    — не рекомендуется проталкивать жилы с помощью тонких плоскогубцев или подобных инструментов — это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
    — если у вас не получилось с первого раза завести кабель в отверстие вставки и вы повредили оболочку — лучше отрезать поврежденный участок и повторить операцию заново на не поврежденном участке

    5. Обжим коннектора
    — заведем кабель с подготовленной вставкой в коннектор
    — необходимо убедиться, что вставка заведена в коннектор до упора
    — используя инструмент для RJ-45 коннекторов выполним обжим коннектора.

    Общие рекомендации по упрощению процесса протяжки
    — допуски у вставки для коннектора cat.6a практически отсутствуют, что предъявляет повышенные требования к аккуратности заделки концов кабеля
    — жилы кабеля должны быть полностью распрямлены, для этого удобно пользоваться круглым ватным диском
    — отрез кабеля перед протягиванием через вставку необходимо делать инструментом который меньше деформирует (плющит) конец кабеля, т.к. иначе кабель на срезе может принимать форму овала, что вызовет проблемы с протяжкой через вставку
    — возможна ситуация, что край входного отверстия в пластиковой вставке имеет микро задиры или неровности. Для упрощения проводки кабеля, входное отверстие можно подготовить с помощью толстой иголки, шила или любого подобного инструмента. Процесс занимает не более 20 секунд для одной вставки но значительно снижает неудобства при заведении кабеля.
    — т.к. монтаж в коннекторе категории 6а очень плотный, рекомендуется взять круглый ватный диск, смазанный маслом и протереть им концы протаскиваемых жил — это упростит процесс протяжки кабеля по пластиковой вставке

    Также нужно отметить что монтаж коннектора категории 6а на кабель мало распространен, как правило на конец кабеля устанавливают модуль, который имеет более удобный тип монтажа и далее для соединения используются заводские патч корды категории 6а.

    Разделка кабеля витой пары (CAT5е, CAT6) на разъемы RJ-45

    Поговорим о том как правильно обжимать «Витую пару» для корректной работы HDMI удлинителей по UTP.

    Есть два вида обжима витой пары:

    1. Прямой обжим — используют для подключения компьютера к свитчу или роутеру, а также современному HDMI оборудованию
    2. Перекрестный обжим (кроссовер, сrossover) — используют для подключения типа компьютер-компьютер, свитч-свитч, роутер-роутер

    Прямой обжим витой пары бывает двух стандартов:

    По сути эти стандарты одинаковые, но используют различные цвета проводников для передачи данных. Однако на практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируются на стандарт EIA/TIA-568B, для работы нашего HDMI оборудования мы рекомендуем использовать именно его.

    Прямой обжим витой пары по стандарту EIA/TIA-568B (наиболее распространенный):

    Похожие публикации:

    1. 1500 ватт в киловатт час потребляет сколько
    2. Jp1 на схеме что это
    3. Кабель ввг где используется
    4. Какое излучение наблюдается при переходах электрона

    Обжим Ethernet-кабеля Cat.6 (1 онлайн

    Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
    Вам необходимо обновить браузер или попробовать использовать другой.

    trickum
    Member

    17 Ноя 2020 76 20 8

    Потребовалось обжать Ethernet кабель 6 категории.

    Трудности связаны с толщиной этого кабеля (F/UTP Cat. 6).
    Кабель ни в стандартный коннектор RJ45 не лезет, ни колпачок на него не натянуть.

    Просветите, для 6 категории всё специальное должно быть или всё-таки надо стараться натянуть старую сову на новый глобус?

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва

    @trickum, есть специализированные кат6 и универсальные клещи, которые переключаются. Коннекторы д.б. специальные.

    Кстати, речь не плоских кабелях.

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва
    @trickum, кстати, а для чего заморачиваться с cat.6 кабелем?

    basЫl
    атрофировал юмор.

    5 Янв 2004 7.086 4.925 113
    @H-ron, 10гбит на 55 метрах
    cat7 — 10гбит длиннее 100м
    cat8 — 40гбит на 30м

    trickum
    Member

    17 Ноя 2020 76 20 8
    @trickum, кстати, а для чего заморачиваться с cat.6 кабелем?

    Проложен такой кабель.

    С заделом на будущее.

    Denis12308
    Well-Known Member

    6 Июн 2015 3.817 4.163 113 44 Москва

    Клещи никакие не специальные, а вот разъёмы да, разные (разная толщина жилы) причем еще важно какой кабель UUTP/FUTP/UFTP/UFTP/SFTP… то есть наличие экрана (бывает экран каждой пары, экран общий для всех пар и тд)

    Denis12308
    Well-Known Member

    6 Июн 2015 3.817 4.163 113 44 Москва
    @H-ron, 10гбит на 55 метрах
    cat7 — 10гбит длиннее 100м
    cat8 — 40гбит на 30м

    1 Гбит и на 5е будет работать, там с частотой пропускной связано и с потерями/наводками, 100 метров на cat7 что то странно

    Последнее редактирование: 29 Июл 2022

    Denis12308
    Well-Known Member

    6 Июн 2015 3.817 4.163 113 44 Москва

    Чтобы скорость для cat.6 сохранить нужно аккуратно обжимать, развивать пары нельзя, навив пар должен сохранятся , прямые проводники только в самом разъёме могут быть, это важно

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва
    @H-ron, 10гбит на 55 метрах
    cat7 — 10гбит длиннее 100м
    cat8 — 40гбит на 30м

    Дык, это известно… Я интересовался смыслом применения и только. А смысл сегодня имеет лишь применение где-то в датацентре, других не вижу.

    Последнее редактирование: 29 Июл 2022

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва
    Клещи никакие не специальные


    Да, точно, перепутал с кат7:

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва

    Проложен такой кабель.

    С заделом на будущее.

    А где проложен?

    Denis12308
    Well-Known Member

    6 Июн 2015 3.817 4.163 113 44 Москва

    Дык, это известно… Я интересовался смыслом применения и только. А смысл сегодня имеет лишь применение где-то в датацентре, других не вижу.

    Верно, в обычном доме это не нужно, вот офис другое дело, но даже в офисах класса А++ выше cat.6A не припомню, хотя был у меня проект офиса яндекса, они заезжали на место офиса бывшего райффайзен банка, в котором при демонтаже старых линков был кабель panduit cat.7., и тот был между кроссовыми и серверной. Я даже не знаю есть ли розетки cat.7, никогда не встречал, разве что только наборные типа keystone бывают

    UnCleNooBer
    Well-Known Member

    30 Авг 2021 1.354 1.436 113 Тверь

    Монтажёры, монтажёры! =)))) Компания 2ком — интернет в каждый дом! =)))))))))))))))))))))))))))))))))))))) Эх, молодость, подработка — Романтика и первая, и последняя любовница. Приконнектился в своё время.

    1 Гбит и на 5е
    Угу, метрах на 70-80, хлавное, чтобы не в силовой магистрали.

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва
    вот офис другое дело

    В офисе-то нахуа? Очень специфичные задачи нужны, да и, как показывает практика, магистрали 10Гб более чем достаточно для подавляющего объема, а подобные порты на местах избыточны.

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва
    С заделом на будущее.
    «Жаль только — жить в ту пору прекрасную…»

    UnCleNooBer
    Well-Known Member

    30 Авг 2021 1.354 1.436 113 Тверь
    В офисе-то нахуа?

    Дык офисы есть разные и нужды под ту же IP-телефонию тоже. А ежель ишо под видеоконференции, особенно, если не 320 на 240. Ууууу. =)

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва
    Дык офисы есть разные и нужды под ту же IP-телефонию тоже.
    Под ip-телефонию сотки более чем достаточно, даже для конференц-связи. 10Гбит. )

    UnCleNooBer
    Well-Known Member

    30 Авг 2021 1.354 1.436 113 Тверь
    Под ip-телефонию сотки достаточно для конференц-связи. 10Гбит. )

    Не поверите, у нас был объект, так там только инетом клали гигабитный канал и Айпишка ложилась мертво. =)))))) А тащить кучу кабла не позволяла трасса. =) Но справедливости сказать, такие объекты были большим исключением, потому, что изначально всё через пятую точку было сделано. =)

    Последнее редактирование: 29 Июл 2022

    H-ron
    Well-Known Member

    13 Апр 2011 7.631 5.760 113 58 Москва

    Не поверите, у нас был объект, так там только инетом клали гигабитный канал и Айпишка ложилась мертво. =))))))

    Где, на рабочем месте? Дураком можно уложить все что угодно. Если что, работал с сетью распределенной организации с несколькими тысячами рабочих мест. Часть рабочих мест на сотке сидело — никаких проблем.

    Denis12308
    Well-Known Member

    6 Июн 2015 3.817 4.163 113 44 Москва

    Где, на рабочем месте? Дураком можно уложить все что угодно. Если что, работал с сетью распределенной организации с несколькими тысячами рабочих мест. Часть рабочих мест на сотке сидело — никаких проблем.

    Все оборудование которое 100% работает на гигабите и выше (а во всех современных офисах именно такое) требует сертифицированной линии для этого. Сертифицировать 5e на 1 Гбит вряд ди возможно (точно не знаю) если офис занимается перепиской между работниками и пересылает таблички эксель и работе в 1С то наверное 5е норм, но например в офис Яндекс, объемы данных большие и нужна стабильная скорость.

    PS А ТС всего лишь попросил совета как обжать cat.6 )) а тут такое)

    Cat 6 t568a b как подключить

    Обжим витой пары, разводка сетевого кабеля, обжимка rj-45.

    Правильный обжим витой пары (обжимка rj-45)

    Если вам стало интересно, как правильно произвести обжим разъемов на витой паре , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть (ЛВС) или, попросту, Сеть. И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet, а может быть даже и Token Ring.

    Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответствующий тип (для STP) или категорию (для UTP).

    Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

    Наименование

    технологии

    Стандарт

    Специ-

    фикация

    Тип

    кабеля

    Число

    пар

    Скорость

    передачи

    Таблица 1. Сети на базе Ethernet

    На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. К тому же, как показывает практика, при использовании данного типа кабеля возможна работа и простой Ethernet, что может пригодиться при наличии некоторого количества старых устройств.

    Определившись со средой передачи данных в сети, необходимо определиться и с ее топологией, т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является «Звезда». Это такое соединение оборудования, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемом концентратором, при помощи которого и осуществляется связь между ними. Для построения больших сетей используется «иерархическая звезда» — иерархическое соединение концентраторов между собой связями типа «звезда» — самый распространенный тип топологии во всех сетях в настоящее время.

    Соединение компьютеров в сети звездой

    Рис. 1. Соединение типа «звезда»

    Обжимка кабеля

    Но не стоит забывать и того, что соединение между собой всего-навсего двух устройств тоже является сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, «джеках» от registered jack) чаще всего должны меняться местами.

    Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов — MDI (Medium Dependent Interface — Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover — Интерфейс, зависящий от среды, с перекрещиванием), — в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту — меняются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 — приемника (Rx), то в порту MDI-X наоборот: пара 1-2 — контакты приемника (Rx), а 3-6 — передатчика (Tx), о чем и говорит буква «Х» в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

    Рис. 2. Нумерация контактов

    Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства. Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink’ами (см. рис. 3). Другой способ подключения — это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

    Коммутатор с портом UpLink

    Рис. 3. Коммутатор с портом UpLink

    Обжимка витой пары (схема обжима витой пары)

    Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех возможных (см. таблицу выше). Существует два стандарта: EIA/TIA-568A и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:

    Витая пара

    Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

    Есть два вида обжима витой пары:

    Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

    Существует два основных типа кабелей «витая пара»:

    Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

    ЭВП используются в основном за пределами Северной Америки.

    Деление на категории НВП подразделяется на несколько категорий на основании двух факторов:

    Категория 3 — это провода, использующиеся в телефонных и в локальных сетях, работающих на скорости 10 Мбит/с. Кабели категории 3 состоят из четырех пар проводов.

    Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

    В некоторых кабелях категории 6 используется пластиковый разделитель, который разделяет пары проводов, препятствуя возникновению помех. В таких парах больше витков, чем в кабелях категории 5е.

    Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

    Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

    Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802.3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

    Кабели на основе витой пары

    В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: незащищенная витая пара

    Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

    Стандарты по разводке цветов

    Существует два наиболее распространенных стандарта по разводке цветов по парам:

    На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

    Как правильно обжимать кабель «витая пара»?

    Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов.

    Практика видео обжим витой пары

    Узнайте, как сделать сетевой кабель (коммутационный провод) и установить разъем RJ45 с помощью сквозного обжимного инструмента RJ45 для разъемов с защелкой. Этот тип разъема RJ45 позволяет 8 проводам проходить через конец, что упрощает обеспечение правильного порядка цветных проводов (T-568A или T-568B) и идеальное размещение внутри разъема перед обжимом.

    MDI, MDIX, Auto-MDIX

    Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI — порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 — для приема (Rx).

    Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

    Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

    И к чему может привести произвольный обжим?

    В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования. При оконцовывании главное что бы пары распологались в порядке:

    Принятая цветовая последовательность такая:

    Хотя от перемены цветов абсолютно ничего не изменится.

    Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

    Перекрёстный кабель (crossover cable)

    Перекрёстный кабель (crossover cable) — предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность.

    Подробнее по этой ссылке Crossover T1 Cable

    Оптоволоконный кабель

    Волоконно-оптический кабель (Оптоволокно) — это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

    Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными, что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

    Существует два типа волоконно-оптических кабелей:

    Монтаж соединителей на оптоволоконный кабель — очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

    Как правильно обжимать кабель витая пара?

    Как известно, существуют два стандарта — это EIA/TIA-568A и EIA/TIA-568B (далее просто T568A и T568B) которым необходимо следовать при обжиме кабеля для получения наилучшего результата. Стандарт T568B призван заменить и дополнить стандартT568A, но первый до сих пор встречается довольно часто, хоть и является устаревшим.

    Кабель UTP (unshielded twisted pair) обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 — передающие и 3 и 6 — приемные. Цветовые маркировки — на рисунке.

    При соединении компьютер-свитч с обоих концов кабеля коннекторы обжимаются одинаково по одной из схем – T568A или T568B. При соединении типа компьютер-компьютер с каждого конца кабеля обжимается по разному: с одного конца T568A, а с другого – T568B, или наоборот.

    Итак, ниже описан сам алгоритм обжима витой пары:
    1. Аккуратно обрезаем конец кабеля, чтобы вышел ровный торец.
    2. Счищаем с кабеля изоляцию на 2-2,5 см. Для этого можно воспользоваться встроенным в обжимку лезвием, хотя это не принципиально.
    3. Расплетаем проводки и выстраиваем их в ряд, соблюдая цветовую схему. Ещё раз проверяем, чтобы длина проводников была одинаковой.
    4. Держа коннектор защелкой вниз, вставляем проводники в него. Следим, чтобы все они попали в желобки и уперлись в перегородку коннектора.
    5. Вставляем коннектор в обжимной инструмент и сильно, но не резко, зажимаем его там. После обжима пошатайте провод рукой – он должен держаться крепко.

    После всего этого нам только останется обжать другой конец кабеля, в зависимости от ваших нужд и проверить его.
    Проверять можно тремя способами:
    1. Просто подключить его на место использования и проверить, не теряются ли пакеты.
    2. Прозвонить обычным мультиметром
    3. Использовать специальный сетевой тестер. Это самый лучший способ.

    Я слышал, что кабели витой пары обжимаются по определенному стандарту. А мой друг говорит, что витую пару можно обжимать произвольно, главное, чтобы было одинаково с обоих концов. Так ли это? И к чему может привести произвольный обжим?

    В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на расстоянии от 20м и более, обжатый не по стандарту кабель может оказаться непригодным для использования, особенно если для передачи питания используется PoE.

    Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает (падает ли только для той машины, на которой неправильно, или для всех?).

    В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

    Если в витой паре используется только 4 провода, зачем там еще 4?

    Кабель UTP 5 категории позволяет использовать стандарт 1000Base-T, называемый еще Gigabit Ethernet, в котором предусмотрено использование всех четырех пар проводов.

    Распиновка коннектора RJ45 по цветам

    rj45 konektor

    Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

    Разъем RJ45 распиновка

    RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

    Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

    pinout-rj45ab

    Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

    Цветная схема T-568A

    1 Бело-зеленый.
    2 Зеленый.
    3 Бело-оранжевый.
    4 Синий.
    5 Бело-синий.
    6 Оранжевый.
    7 Бело-коричневый.
    8 Коричневый.

    Также распиновка продублирована на картинке ниже.

    pinout-rj45a

    Цветная схема T-568B

    1 Бело-оранжевый.
    2 Оранжевый.
    3 Бело-зеленый.
    4 Синий.
    5 Бело-синий.
    6 Зеленый.
    7 Бело-коричневый.
    8 Коричневый.

    Также распиновка продублирована на картинке ниже.

    pinout-rj45b

    Как обжать витую пару 8 жил

    Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

    Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

    Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

    orj45

    Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

    Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

    Rj45obj

    Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

    Подробнее о сквозных и перекрестных соединениях

    T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

    Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

    Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

    Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

    Похожие публикации:

    1. Как высчитать какой ампер предохранителя нужен
    2. Как мультиметром проверить напряжение в сети 220в
    3. Как определить мощность конденсатора
    4. Какие типы клем существуют в розетках

    Обжим витой пары категории 6а

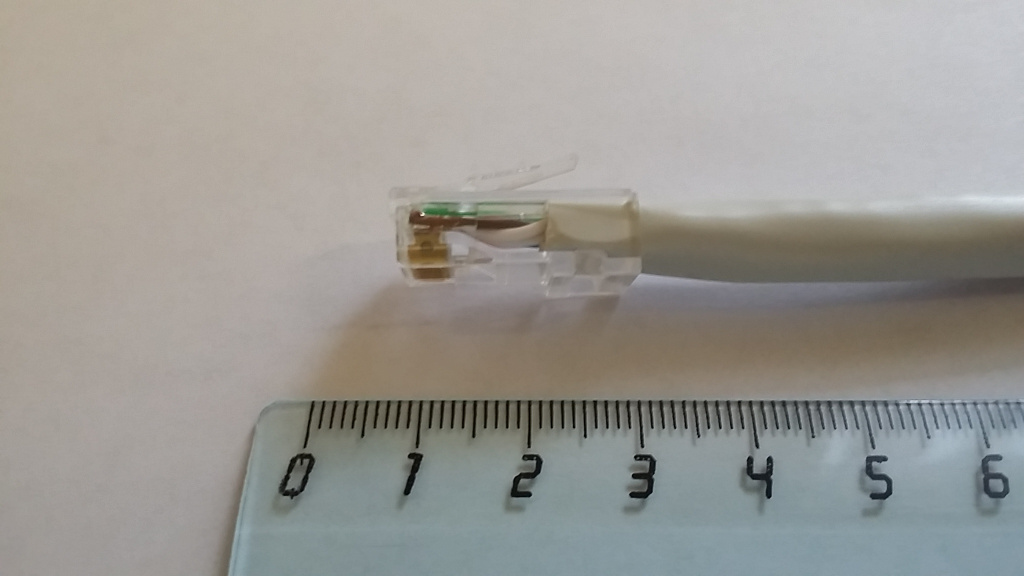

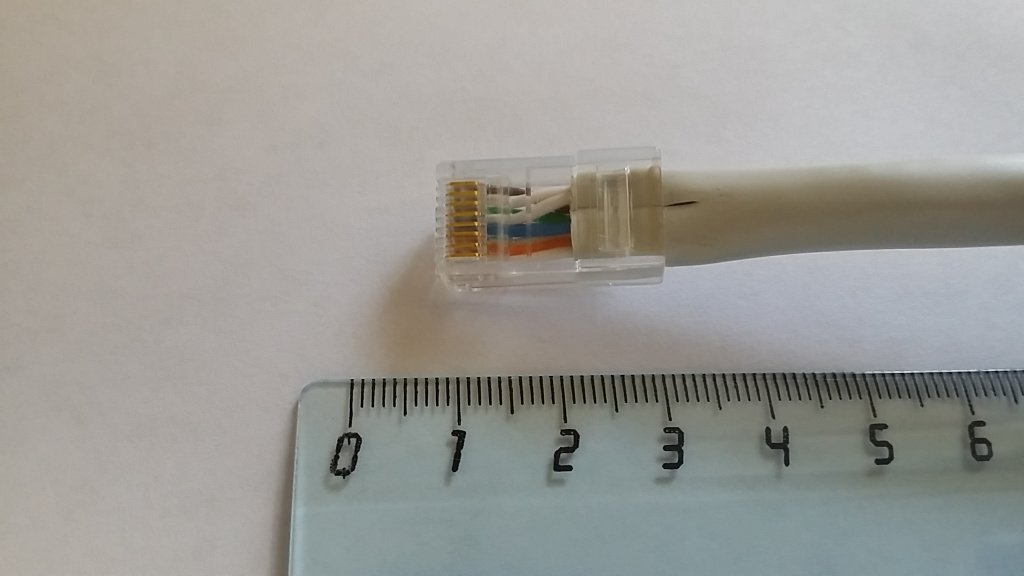

    20160205_104156.jpg 20160205_104213.jpg20160205_104225.jpg

    Приведенное руководство пользователя для обжима коннектора категории 6а Netko (код 55117) применимо при работе с кабелем категории 6а Netko (код 53573 ; 54046) или другом кабеле, внешний диаметр жил которого не превышает 1.08мм ± 0.02мм

    1. Снимаем внешнюю изоляцию
    — делаем круговой надрез на расстоянии примерно 10 см от конца кабеля.
    — изгибаем кабель на месте надреза до тех пор пока отрезанный сегмент оболочки не отделится от основной оболочки
    — снимаем 10 см внешней изоляции с кабеля.

    2. Удаляем разделитель пар из той части кабеля, которая зайдет в коннектор
    — делаем продольный надрез глубиной 1 см на внешней оболочке кабеля
    — выводим пластиковый разделитель в сделанный надрез в оболочке и отрезаем его.

    3. Подготовка пар кабеля к монтажу
    — расплетем свивку всех пар
    — отметим маркером порядок заведения в коннектор для белых пар
    — распрямим жилы кабеля с помощью ватного круглого диска. Важно, жилы должны быть ровными.
    — подготовим концы жил для протяжки в пластиковую вставку, отрезав с помощью специального инструмента. Допустимо использовать обычные бокорезы или острые ножницы, но нужно убедиться, что конец кабеля не принял форму овала, т.к. это помешает протяжке кабеля через вставку

    4. Протяжка кабеля через пластиковую вставку
    — убедитесь, что изоляция на месте отреза жилы не повреждена или деформирована
    — при протяжке пар, сначала убедитесь, что каждый из кабелей пары по отдельности заходит в отверстия вставки, затем протяните оба кабеля одновременно для спаренных отверстий
    — после того, как все жилы прошли вставку, притяните вставку коннектора вплотную к изоляции, протаскивая через нее жилы по одной
    — установленная вставка для коннектора должна находиться на расстоянии максимум 2 мм от края внешней изоляции
    — обрежем провода, которые выходят из края пластиковой вставки

    примечания к п.4:
    — не рекомендуется зачищать HDPE изоляцию и протаскивать жилы через вставку за медный проводник — это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
    — не рекомендуется проталкивать жилы с помощью тонких плоскогубцев или подобных инструментов — это приведет к деформации изоляции, поврежденную изоляцию не получится завести во вставку
    — если у вас не получилось с первого раза завести кабель в отверстие вставки и вы повредили оболочку — лучше отрезать поврежденный участок и повторить операцию заново на не поврежденном участке

    5. Обжим коннектора
    — заведем кабель с подготовленной вставкой в коннектор
    — необходимо убедиться, что вставка заведена в коннектор до упора
    — используя инструмент для RJ-45 коннекторов выполним обжим коннектора.

    Общие рекомендации по упрощению процесса протяжки
    — допуски у вставки для коннектора cat.6a практически отсутствуют, что предъявляет повышенные требования к аккуратности заделки концов кабеля
    — жилы кабеля должны быть полностью распрямлены, для этого удобно пользоваться круглым ватным диском
    — отрез кабеля перед протягиванием через вставку необходимо делать инструментом который меньше деформирует (плющит) конец кабеля, т.к. иначе кабель на срезе может принимать форму овала, что вызовет проблемы с протяжкой через вставку
    — возможна ситуация, что край входного отверстия в пластиковой вставке имеет микро задиры или неровности. Для упрощения проводки кабеля, входное отверстие можно подготовить с помощью толстой иголки, шила или любого подобного инструмента. Процесс занимает не более 20 секунд для одной вставки но значительно снижает неудобства при заведении кабеля.
    — т.к. монтаж в коннекторе категории 6а очень плотный, рекомендуется взять круглый ватный диск, смазанный маслом и протереть им концы протаскиваемых жил — это упростит процесс протяжки кабеля по пластиковой вставке

    Также нужно отметить что монтаж коннектора категории 6а на кабель мало распространен, как правило на конец кабеля устанавливают модуль, который имеет более удобный тип монтажа и далее для соединения используются заводские патч корды категории 6а.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
