Ремонт провода датчика ABS(правильный способ)
Попробовал снова переделать нарастив чуть больший кусок провода и снова помогло, но не надолго, я уже стал думать, что виноват либо сам датчик, либо проводка другого датчика, но после подключения шнурка всё та же ошибка по левому датчику.
Пока не было времени ездил без абс, хорошо, что лето.

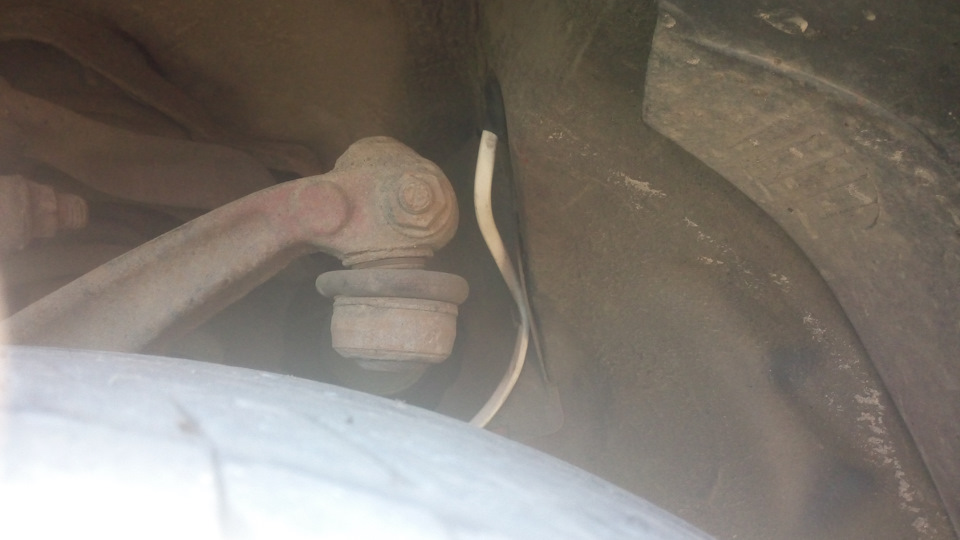

Тут я решил уже не мелочиться и менять почти весь провод, кусок старого у меня был и я пошел в строительный магазин и попросил подобрать что то похожее. Взял 2 метра, чтобы было с избытком. Хотел нарастить от самой клеммы, но просто не знал где она находится, но потом решил вытянуть резинку, через которую провод уходит в подкрылок, и выпал разъем, а это значит, что я смогу соединить провод в месте, где нагрузки на соединение отсутствуют.
Сразу не жалея отрезал старый провод от разъема оставив около 10 см старого провода, чтобы зачистить и соединить.
Далее сделал скрутку, надел термоусадки и пропаял ее сверху, чтобы было как можно надежнее, еще и там, где была возможность, на термоусадки намотал изоленту и одел еще одну термоусадку побольше.
Далее самое важное — нужно отметить на каком расстоянии крепежные резинки на старом проводе и перенести эти размеры на новый провод, пометив, к примеру маркером.

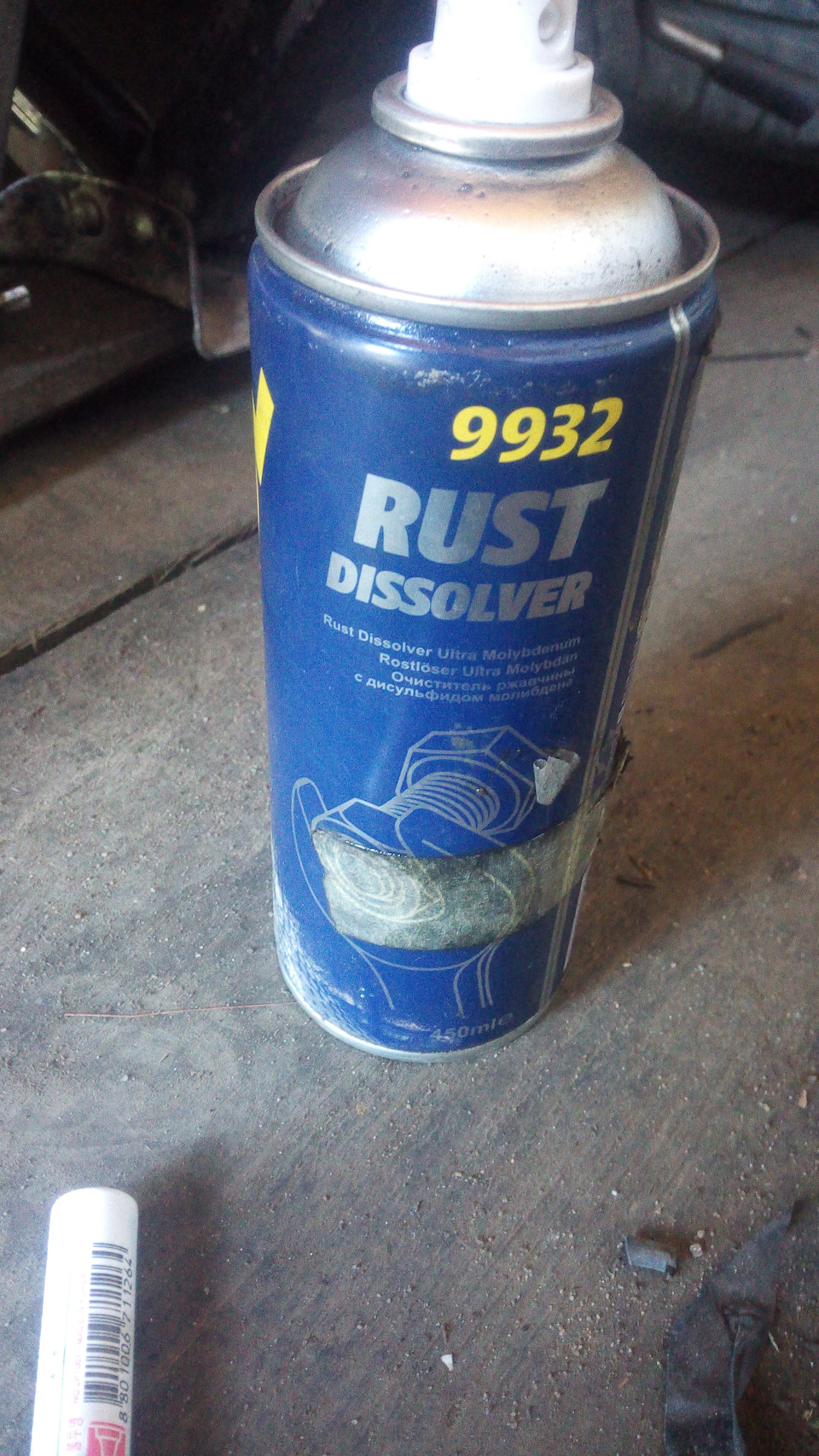

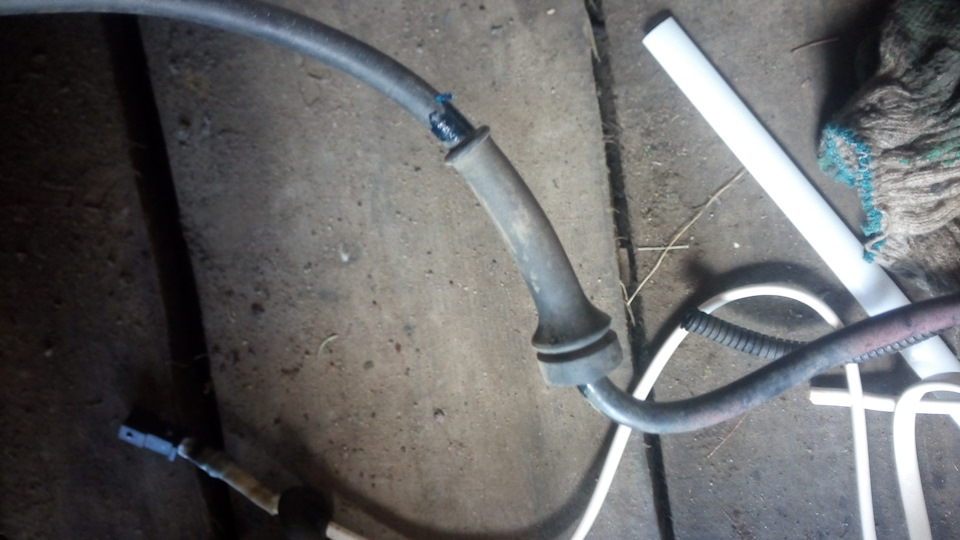

Чтобы снять резинки, пришлось взять жидкость типо жидкого ключа, WD-40 хорошо подойдет и смачивая резинку и провод можно стянуть их со старого провода, провод у меня с датчиком похоже еще оригинальные, стоит год, неудивительно, что за 20 лет он надломился.

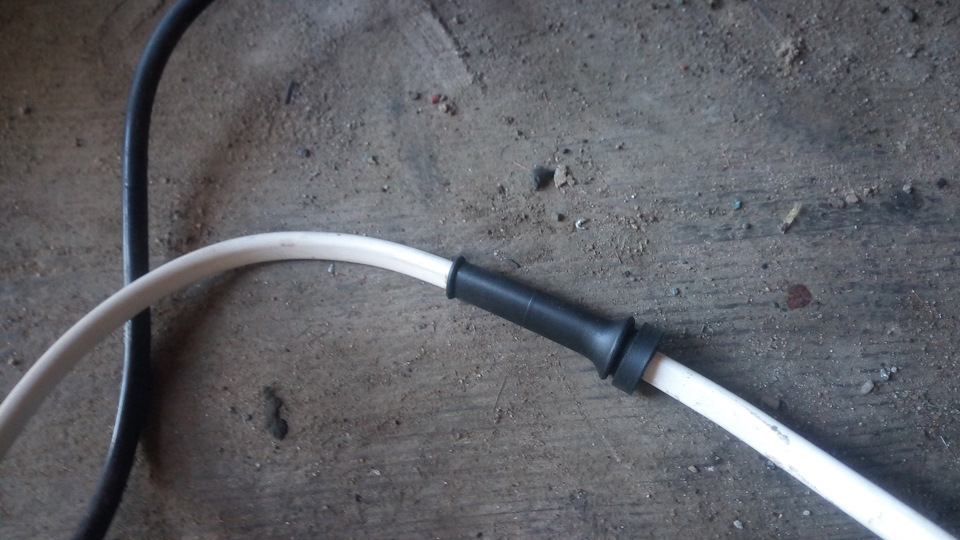

Далее одеваем все резинки на нужном расстоянии на новый провод, сделать это будет непросто, но жидкий ключ и руки в помощь.
После того как все резинки одел и убедился, что все четко — зачистил провода поближе к датчику, скрутил, одел термоусадки. Желательно до термоусаживания проверить мультиметром качество соединения, что я и делал, или сходить глянуть погасла ли ошибка на приборке.

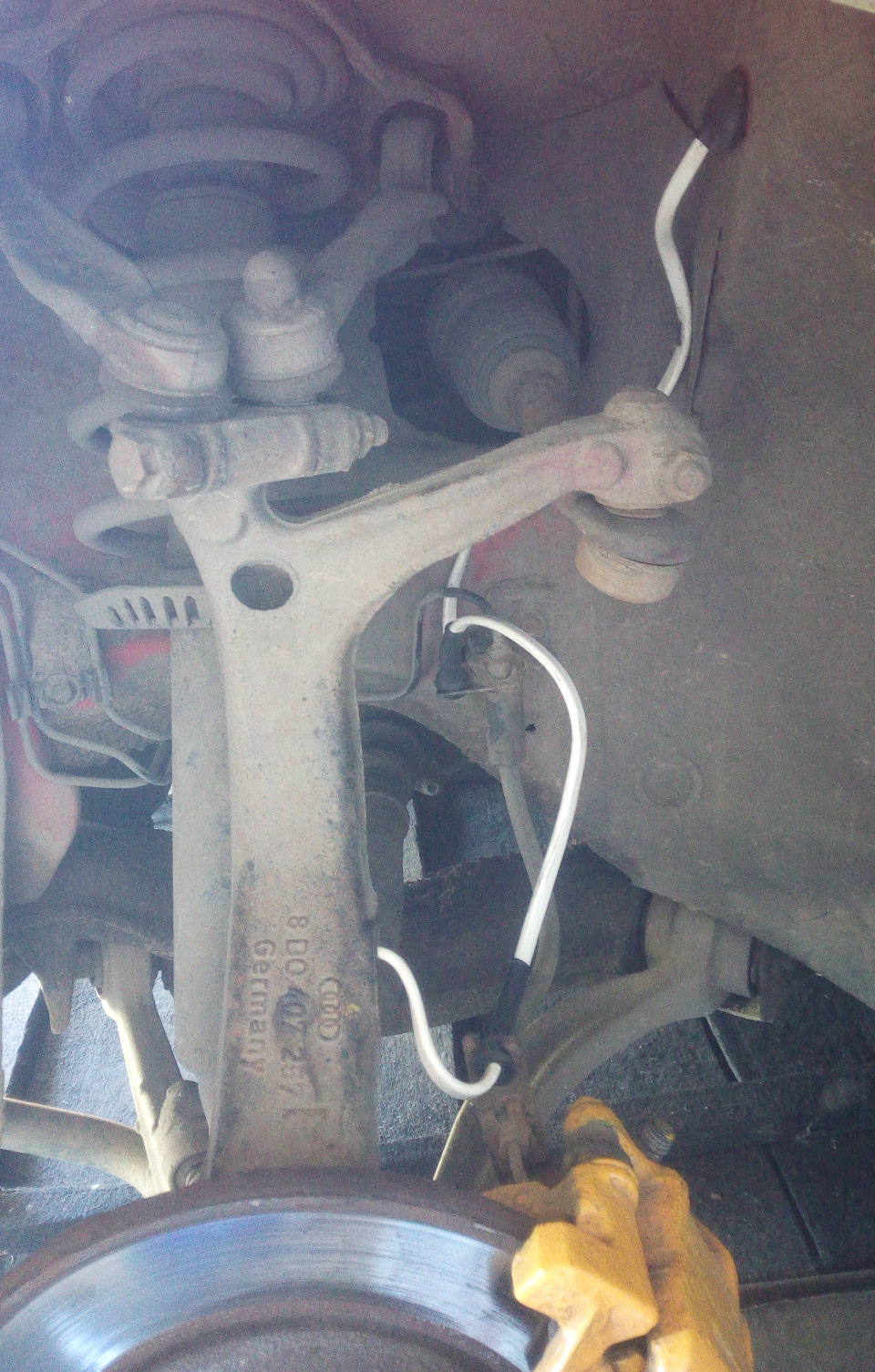

Потом одел в свои места все резинки, все проверил, одел колесо и поехал проверять.

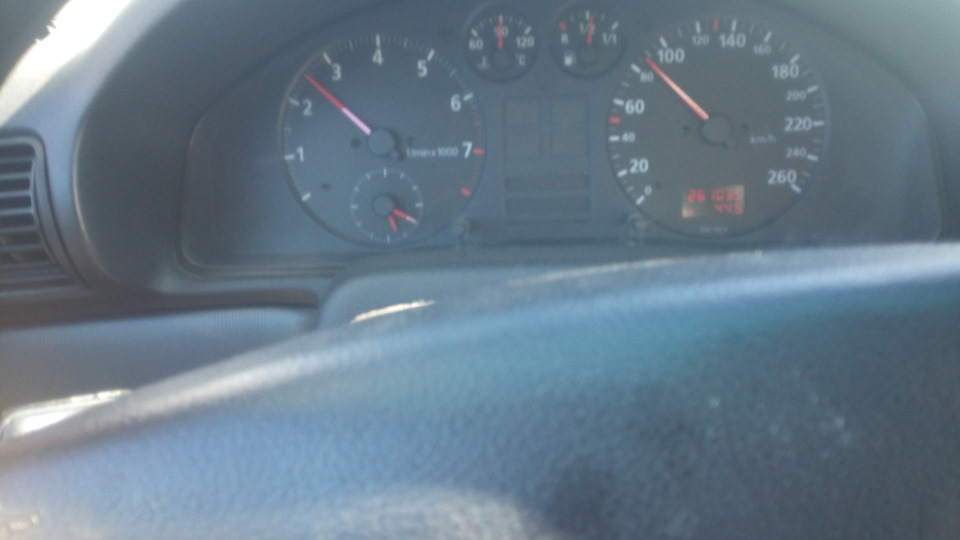

Проехал на разной скорости, крутил руль, ездил по кочкам, все отлично, ошибка больше не появилась и больше появиться не должна, абс работает.
Поэтому советую сразу менять весь провод, так как из-за наращивания небольшого куска — соединения там подвергаются большим нагрузкам и будет возникать ошибка . поэтому в этом месте провод должен быть целый.
Можно также, если жалко времени сразу купить датчик, но может возникнуть проблема с его доставанием и выставлением зазора, поэтому я решил менять только провод.
Термоусадки использовал диаметром 6 мм для изоляции между собой проводов и 10 мм для изоляции всего провода.
меСТЬ № 148 — Оторвался провод от фишки — как доехать _ как отремонтировать фишку на датчик в дороге
В дороге отрорвался провод от фишки — ГАЗель глохнет и встаёт колом. Как доехать до дома? . Магазина рядом нет, чтобы купить фишку и поменять и из подручных средств — только скрепка и нож.
Показать больше
Войдите , чтобы оставлять комментарии
MyZafira.ru
Здравствуйте. После отказа страховой в возмещении ущерба причиненным животным, восстанавливаю машину по мере возможности.
Снял переднее колесо и обнаружил оторванный провод АБС.
Подскажите, два провода синий и коричневый как должны присоединятся относительно право-лево?
Хочу пока собрать, что бы система смогла заработать.
_________________
aiscin
Зафировод *
Сообщения: 3207 Зарегистрирован: Пт янв 27, 2012 10:03 Автомобиль: Zafira B Z18XER MT Откуда: Самара Благодарил (а): 69 раз Поблагодарили: 627 раз
Re: Поврежден провод АБС переднего колеса
Сообщение gennadiy2501 » Сб дек 19, 2015 00:53
Вопрос-то в чём ? Синий к синему , коричневый к коричневому. .
Да если и перепутаете , то ничего страшного.
_________________
Для тех , кто в Самаре — у меня OP-COM если что.
gennadiy2501
Участник Сообщения: 85 Зарегистрирован: Пт ноя 14, 2014 14:48 Автомобиль: Opel Zafira B 2014 Откуда: Тверь Благодарил (а): 13 раз Поблагодарили: 9 раз
Re: Поврежден провод АБС переднего колеса
Сообщение aiscin » Сб дек 19, 2015 01:09
gennadiy2501 писал(а): Синий к синему , коричневый к коричневому.
Если бы так. А нет, провода вырваны из фишки. И есть провода и есть половина фишки с контактами внутри. Как именно впаять провода к остаткам контактов?
_________________
aiscin
Зафировод *
Сообщения: 3207 Зарегистрирован: Пт янв 27, 2012 10:03 Автомобиль: Zafira B Z18XER MT Откуда: Самара Благодарил (а): 69 раз Поблагодарили: 627 раз
Re: Поврежден провод АБС переднего колеса
Сообщение gennadiy2501 » Сб дек 19, 2015 01:19
Датчик ABS это по сути генератор переменного тока. Компьютер определяет скорость по частоте смены полюсов. Заметьте , когда Вы сдаёте назад спидометр показывает скорость также как и при движении вперёд. Если Вы перепутаете контакты , то это ни на что не повлияет.
Даже если я и ошибаюсь , то со второй попытки Вы точно угадаете .
_________________
Для тех , кто в Самаре — у меня OP-COM если что.
gennadiy2501
Участник Сообщения: 85 Зарегистрирован: Пт ноя 14, 2014 14:48 Автомобиль: Opel Zafira B 2014 Откуда: Тверь Благодарил (а): 13 раз Поблагодарили: 9 раз
Re: Поврежден провод АБС переднего колеса
Сообщение aiscin » Сб дек 19, 2015 01:57
Т.е. система АБС фиксирует только саму частоту вращения колеса, а не его направление вращения.
А если и методом тыка разбираться, то не повредит ли это системе.
_________________
aiscin
Зафировод *
Сообщения: 3207 Зарегистрирован: Пт янв 27, 2012 10:03 Автомобиль: Zafira B Z18XER MT Откуда: Самара Благодарил (а): 69 раз Поблагодарили: 627 раз
Re: Поврежден провод АБС переднего колеса
Сообщение gennadiy2501 » Сб дек 19, 2015 09:02
Неповредит.
_________________
Для тех , кто в Самаре — у меня OP-COM если что.
gennadiy2501
Старожил Сообщения: 521 Зарегистрирован: Чт июл 28, 2011 22:30 Автомобиль: opel zafira В Откуда: чайковский, пермский край Благодарил (а): 22 раза Поблагодарили: 65 раз
Re: Поврежден провод АБС переднего колеса
Сообщение ринат 99406 » Сб дек 19, 2015 09:33
уверены? как то прозванивал датчик абс на фольксвагене, при разной полярности было разное сопротивление. по теме может посмотреть ответную фишку, там тоже провода цветные.
ринат 99406
Зафировод *
Сообщения: 3207 Зарегистрирован: Пт янв 27, 2012 10:03 Автомобиль: Zafira B Z18XER MT Откуда: Самара Благодарил (а): 69 раз Поблагодарили: 627 раз
Re: Поврежден провод АБС переднего колеса
Сообщение gennadiy2501 » Сб дек 19, 2015 09:41
Уверен.
Если у фольксвагена датчики ABS по принципу работы такие же как и нас , то сопротивление может быть разным в зависимости от положения магнитного кольца относительно неподвижной части датчика (катушки).
Самое страшное , что может быть при смене полюсов , так это лампа ABS не потухнет ? , да и то я думаю врядли.
aiscin , кстати лампа потухнет только после того , как Вы проедите сотню-другую метров с исправной системой ABS , а не после того , как соедините провода.
