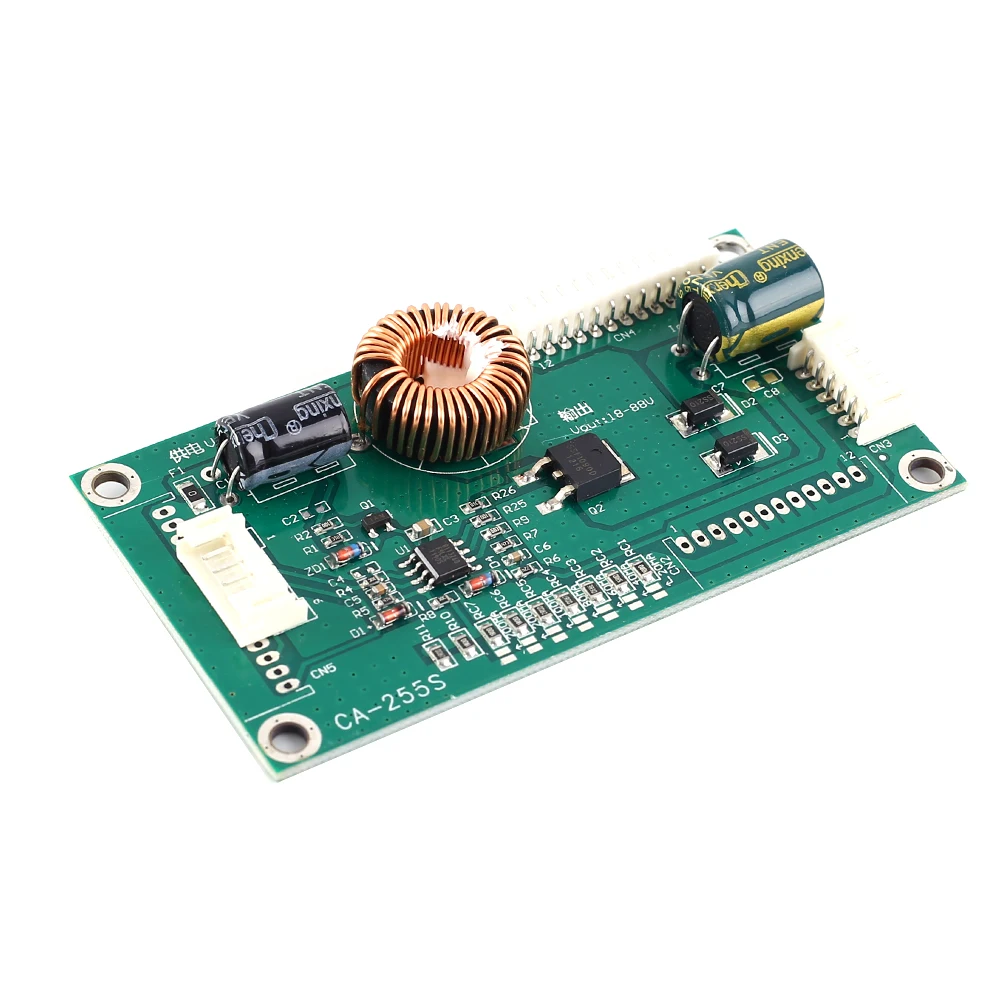

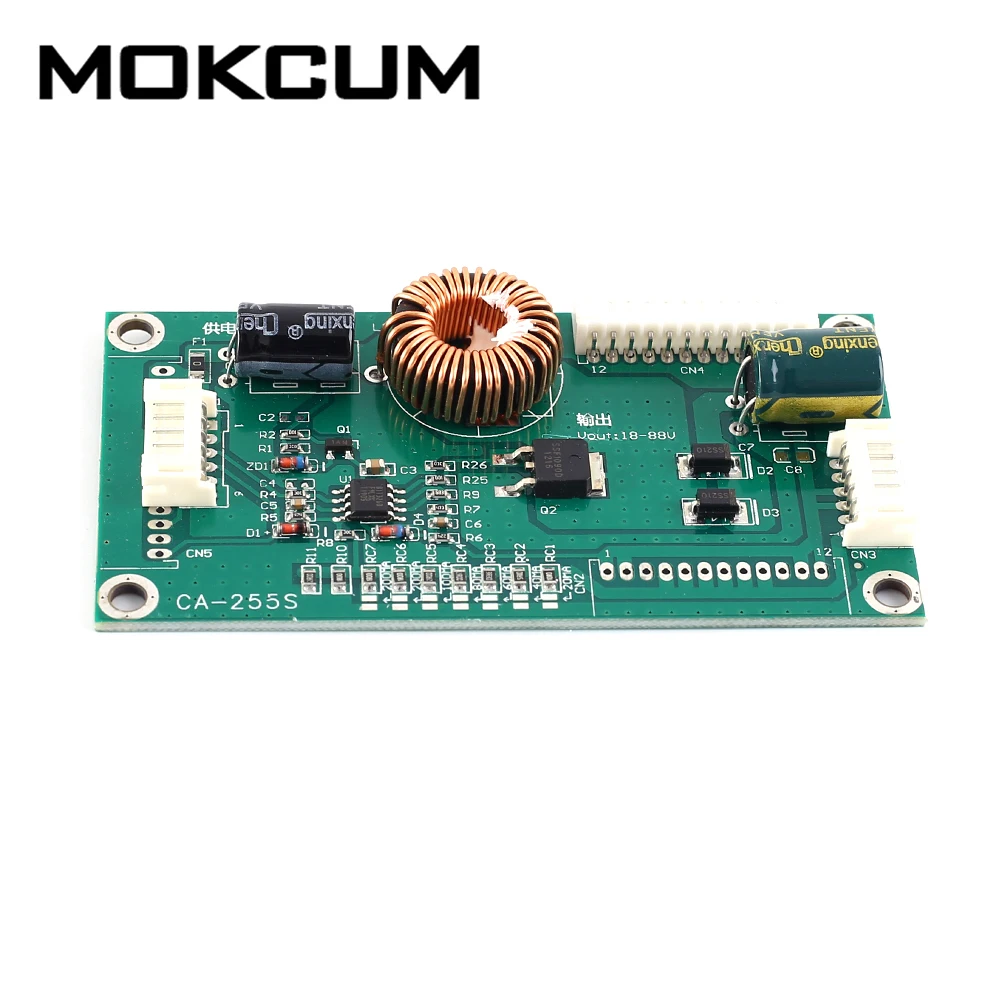

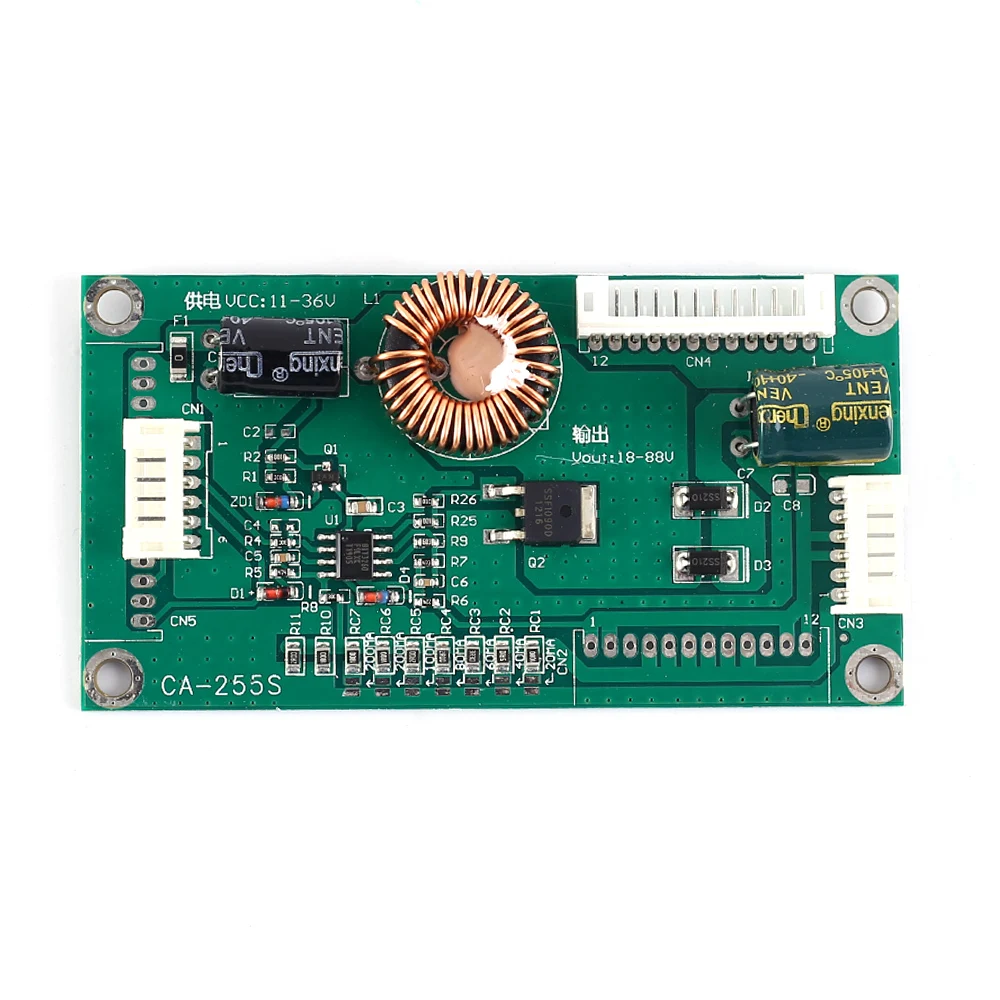

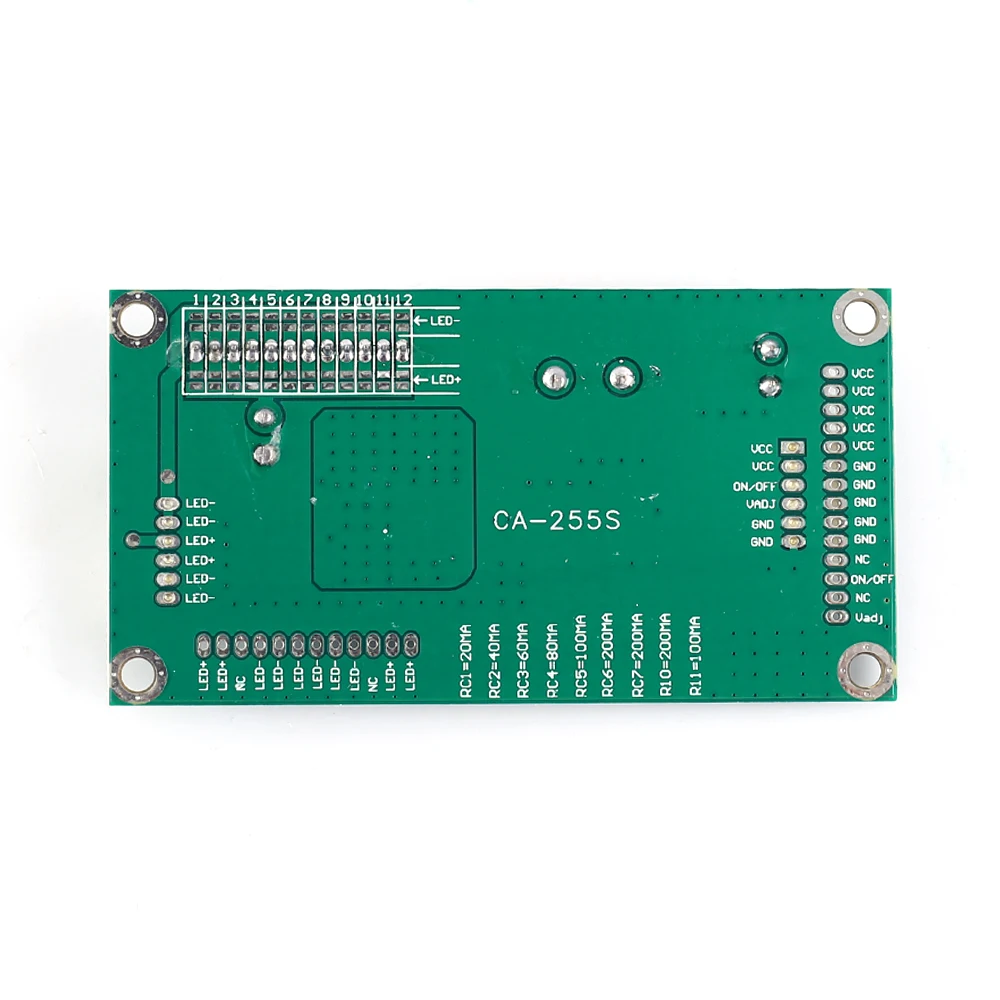

CA-255S 10-48 дюймов светодиодный дисплей ТВ ПОДСВЕТКА драйвер модуль светодиодный Инвертор постоянного тока блок питания для Светодиодный ТВ
CA-255S-это модуль питания от входа DC 11 V-36 V до DC 18 V-88 V. Он может обеспечить напряжение для 10 дюймов ~ 48 дюймов ЖК-дисплей светодиодный драйвер платы.
2. Особенности:
1>. Автоматическая Регулировка выходного напряжения
2>. Мульти-напряжение на выходе
3>. Низкое энергопотребление
4>. Постоянное напряжение постоянного тока на выходе
5>. Регулируемый выходной ток
3. Параметры:
1>. Название товара: 10-48 дюймовый модуль драйвера подсветки телевизора
2>. Модель: CA-255S
3>. Входное напряжение: DC 11 V-36 V
4>. Выходное напряжение: DC 18 V-88 V
5>. Выходной ток: 20 мА ~ 1000 мА
6>. Рабочая температура:-20℃ ~ 85℃
7>. Рабочая влажность: 5% ~ 95% относительной влажности

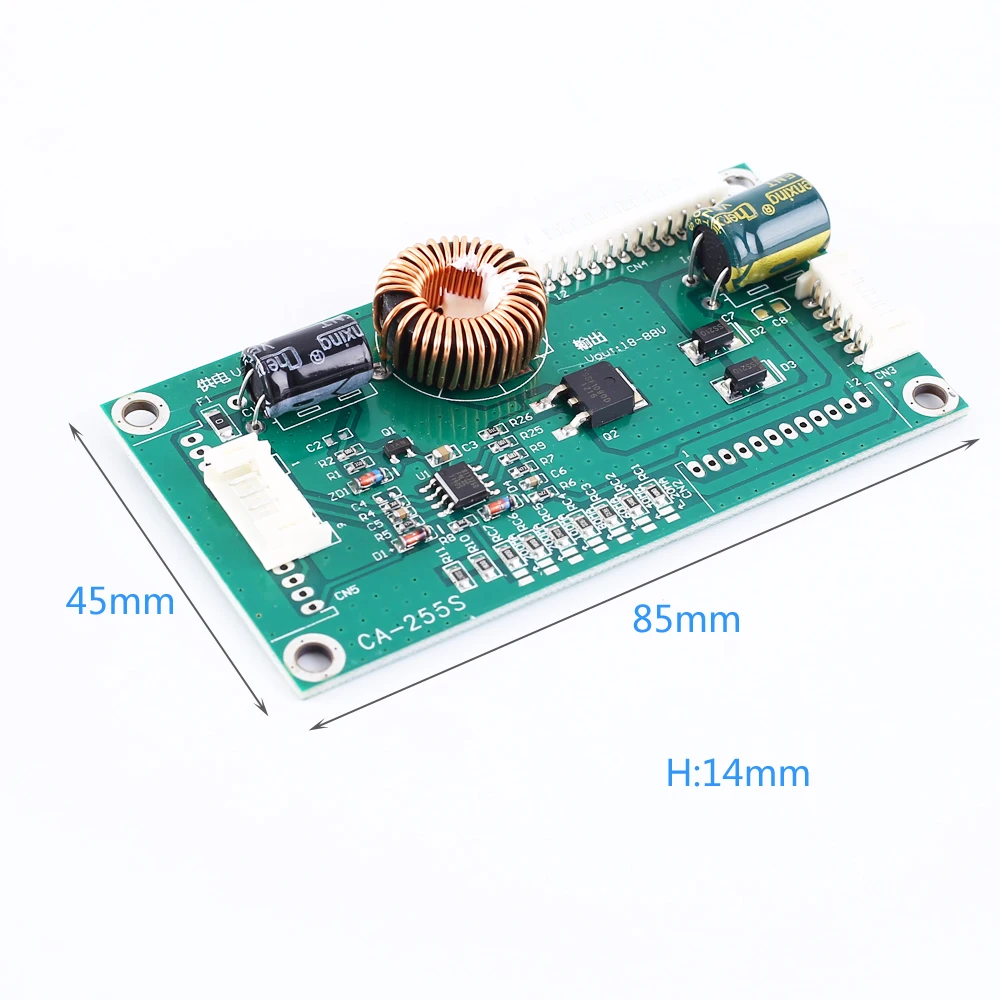

9>. Размер модуля: 85*45*14 мм
4. Применение:
10 дюймов ~ 48 дюймов ЖК-дисплей для телевизора СВЕТОДИОДНЫЙ драйвер платы
1>. 1 шт. 10-48 дюймовый модуль драйвера подсветки телевизора
Характеристики
Тип Конвертеры DC/DC Габаритные размеры 85*45*14mm Номер модели 10-48Inch TV Backlight Driver Module Индивидуальное изготовление Да
Универсальный драйвер подсветки CA 255

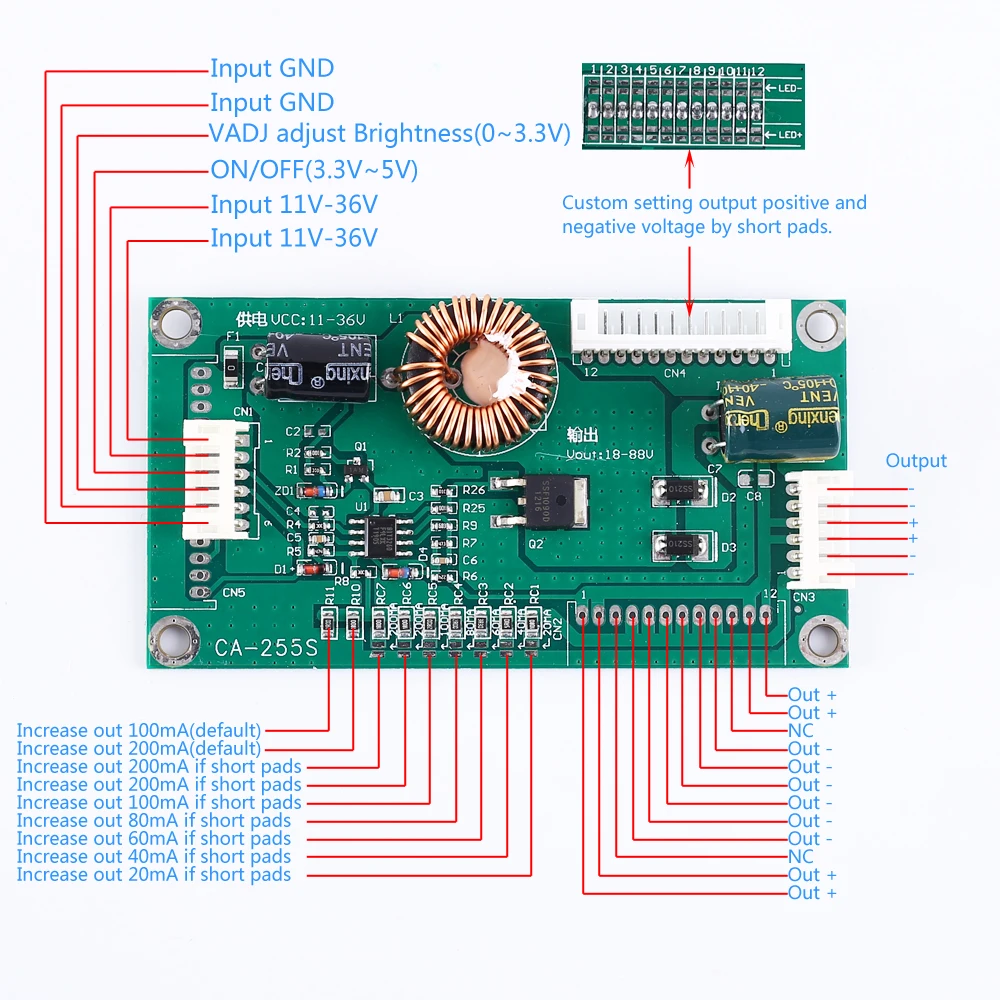

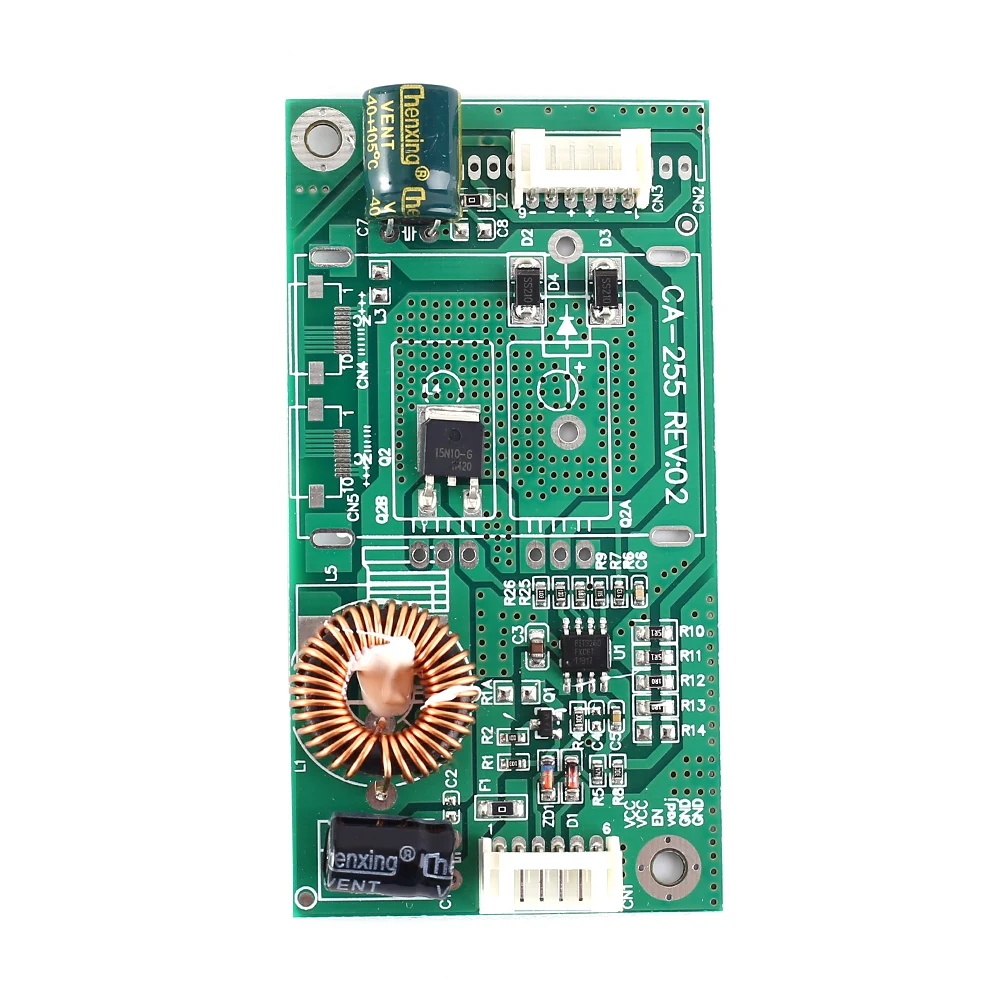

CA-255 REV01 Модуль стабилизации тока для подсветки с повышением напряжения. По заявленным данным продавца использует источник питания от +10,8 до +28 вольт. Ток по умолчанию обычно установлен 480 мА. Но можно отрегулировать от 10 до 1000 мА. При этом напряжение поднимает до +88вольт. В зависимости от входного напряжения модуль может выдавать: при +24 в на входе, выход до 75 вольт при токе 750 мА, и при использовании питания +12 вольт, на выходе до 75 вольт 400 мА. Примерно такие максимальные параметры в зависимости от питания. Ну а выражается это на практике в нагреве транзистора 19N10 который является ключевым. Включение модуля выводом EN или ON/OFF, напряжением от +3 до +5 вольт. Регулировка тока по яркости идёт через вывод VAdj я её обычно не использую и оставляю не задействованным. Схема модуля есть в этом видео https://www.youtube.com/watch?v=WbFgA-E_BcY хотя зачастую она не требуется. Управление током идёт через микросхему BIT3260 документация есть в инете. Практическая установка в телевизор LG 43LF510V-ZA вместо микросхемы DT1641AS на материнку LD55A. По токовым сопротивлениям драйвера оговорился: во втором варианте 5,1 ом + 5,1 ом +3,9 ом.
Показать больше
Войдите , чтобы оставлять комментарии
Подключаем инвертор подсветки ноутбука.
В данном видео представлен способ подключения инвертора подсветки ламп матрицы ноутбука к любой матрице и скалеру. Данные инверторы можно приобрести недорого в мастерских по ремонту или по объявлению и использовать вместо универсальных или заменить вышедший из строя инвертор. Малые габариты инвертора позволяют использовать его в своих самоделках.
Показать больше
Войдите , чтобы оставлять комментарии

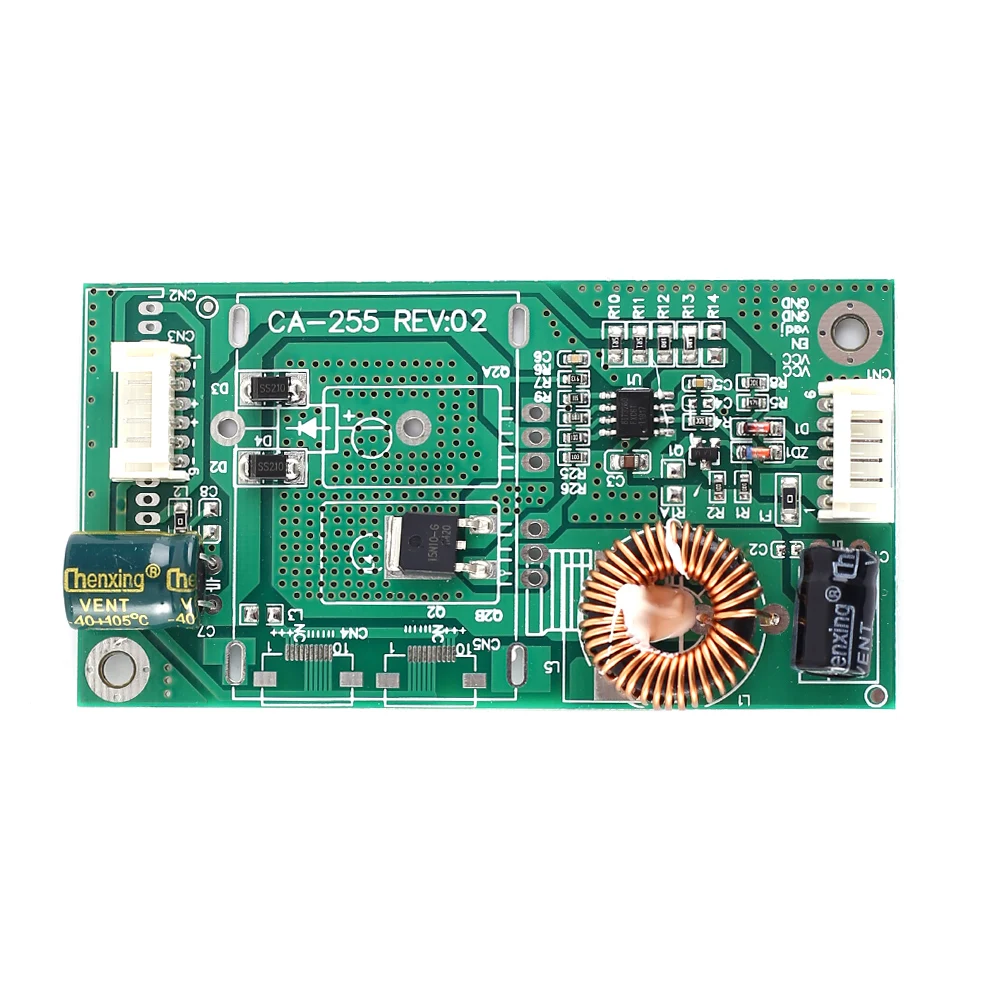

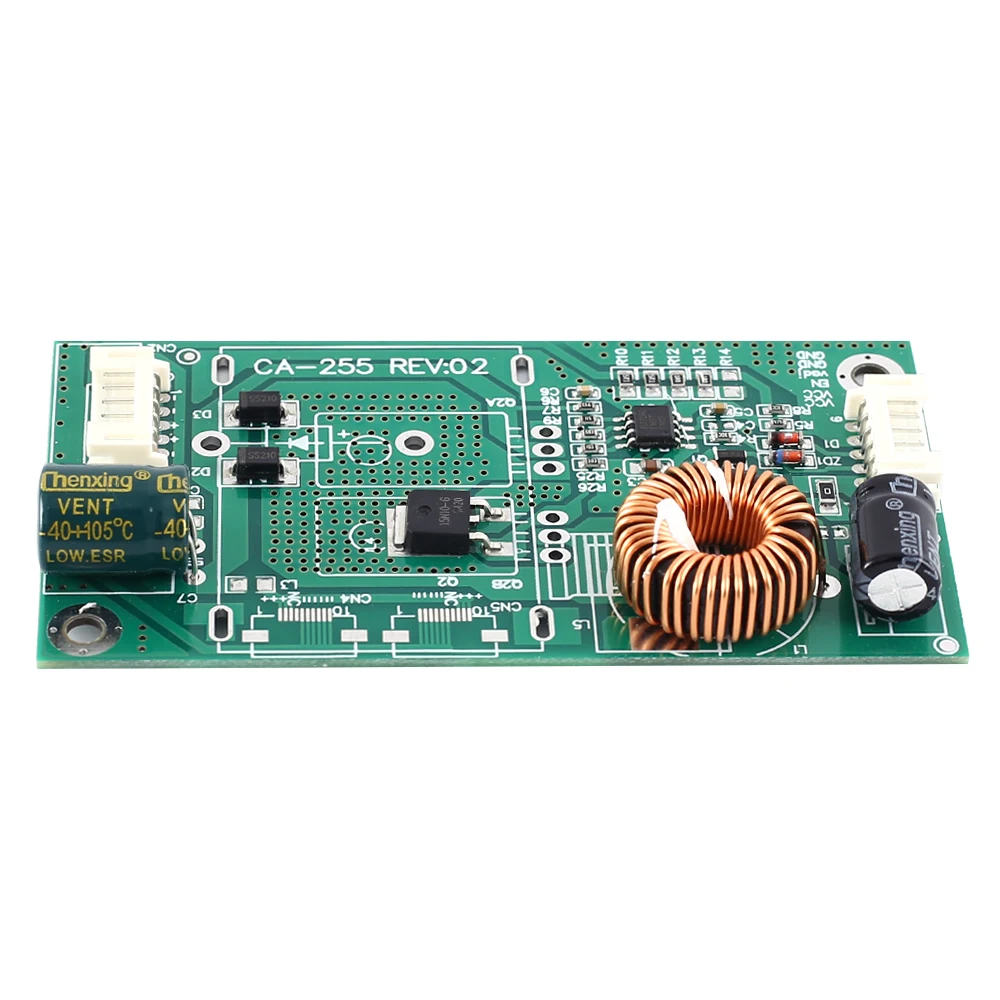

CA-255 10-42 дюймов светодиодный дисплей ТВ ПОДСВЕТКА драйвер модуль светодиодный Инвертор постоянного тока Адаптивная плата питания для Светодиодный ТВ
CA-255-это модуль питания от входа DC 11 V-28 V до DC 15 V-88 V. Он может обеспечить напряжение для 15 дюймов ~ 42 дюймов ЖК-дисплей светодиодный драйвер платы.
2. Особенности:
1>. Автоматическая Регулировка выходного напряжения
2>. Мульти-напряжение на выходе
3>. Низкое энергопотребление
4>. Постоянное напряжение постоянного тока на выходе
5>. Регулируемый выходной ток
3. Параметры:
1>. Название товара: модуль драйвера подсветки телевизора 15-42 дюймов
2>. Модель: CA-255
3>. Входное напряжение: DC 11 V-28 V
4>. Выходное напряжение: DC 15 V-88 V
5>. Выходной ток: 10 мА ~ 1030 мА
6>. Рабочая температура:-20℃ ~ 85℃
7>. Рабочая влажность: 5% ~ 95% относительной влажности

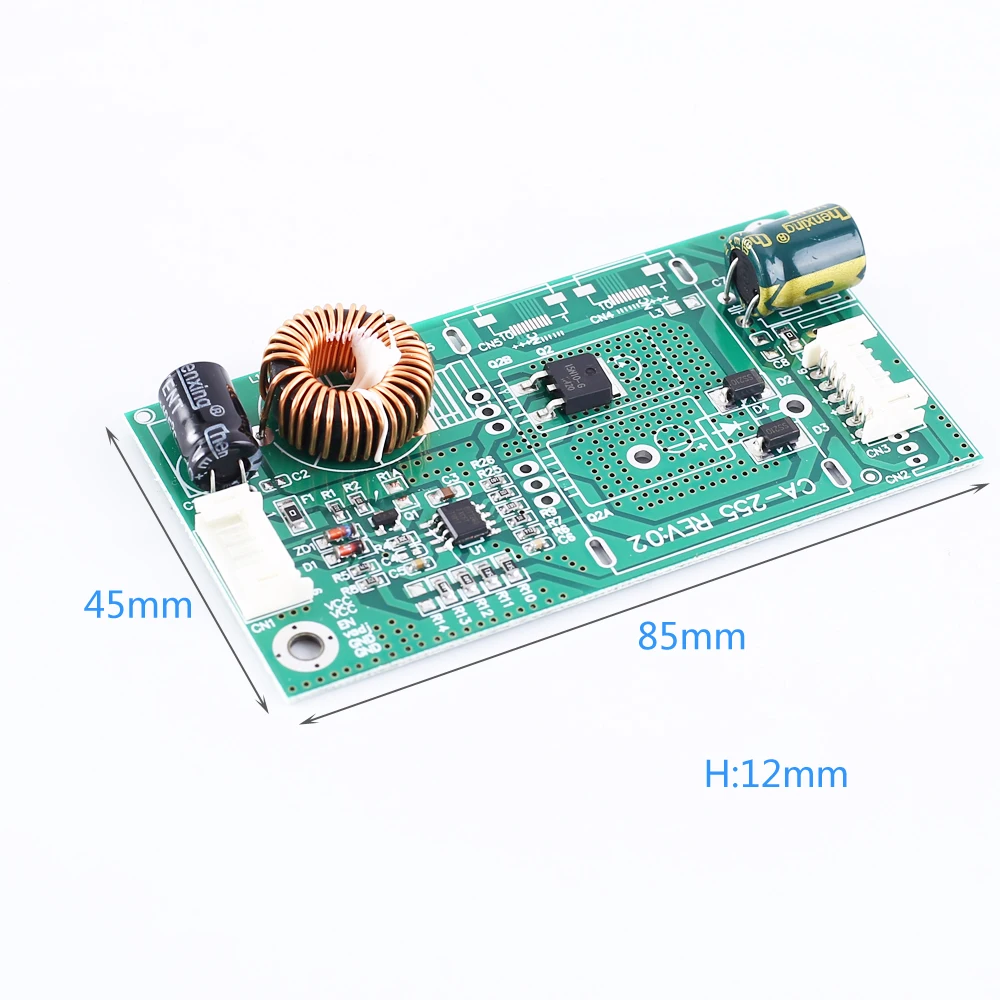

9>. Размер модуля: 85*45*12 мм
4. Применение:
15 дюймов ~ 42 дюйма ЖК-дисплей для телевизора СВЕТОДИОДНЫЙ драйвер платы
1>. 1 шт. 15-42 дюймовый модуль драйвера подсветки телевизора
Характеристики
Тип Конвертеры DC/DC Габаритные размеры 55*29*17mm Номер модели TM-0915 Inverter Transformer Индивидуальное изготовление Да
