Патч-панель является одним из основных компонентов в построении структурированных кабельных сетей (СКС), относится к пассивному сетевому оборудованию и предназначена для передачи информации в компьютерных сетях и для удобства коммутации между активным сетевым оборудованием и рабочими станциями.

Патч-панель состоит из двух рабочих областей: коммутационной и монтажной

Коммутационная область с портами RJ-45 или RJ-12 расположена на лицевой стороне патч-панели и предназначена для быстрой коммутации сетевого соединения с помощью патч-кордов RJ-45, RJ-11, RJ-12. Монтажная область расположена на задней стороне патч-панели, на ней находятся контакты IDC (Insulation Displacement Connection – «соединение со смещением изоляции») с цветовой маркировкой 568В и T568A, предназначенные для подключения кабеля. Контакты IDC существуют двух видов: тип «110» и универсального типа (Dual IDC). Различие заключается в использовании специального забивного инструмента для расшивки кабеля в контакты. Универсальный тип (Dual IDC) позволяет применять инструмент типа «Krone» и типа «110», а патч-панель с контактом тип «110» только одноименный инструмент.

Патч-панели отличаются количеством портов: 8, 12, 16, 24, 32, 48, в зависимости от количества портов патч панели бывают различные по высоте 1U (16 и 24 порта) и 2U (32 и 48 портов). Типом крепления: для установки на стену, в телекоммуникационный шкаф или стойку, также есть 10-дюймовые панели для соответствующих телекоммуникационных шкафов и стоек. Типом портов патч-панелей: RJ-45 могут быть экранированными или неэкранированными, 5e или 6 категории, существуют также телефонные патч-панели с портами RJ-12.

Помимо готовых патч-панелей, существуют наборные патч-панели для установки специальных модулей RJ-45 или RJ-12, позволяющие совмещать в одной патч-панели порты RJ-45 и RJ-12.

Патч-панель стала неотъемлемой частью структурированных кабельных систем и существенно облегчает работу по обслуживанию локальной сети.

Ждем вас в наших торговых офисах.

Dual idc что это

«Dual IDC» — это термин, который может иметь несколько различных значений в разных контекстах. Вот некоторые из возможных значений:

1. В контексте информационных технологий «IDC» означает «Интернет-центр обработки данных» (data center). Термин «Dual IDC» может относиться к ситуации, когда компания или организация имеет два или более центра обработки данных, работающих параллельно. Это может обеспечить дополнительный уровень надежности и отказоустойчивости.

2. В контексте сетевых коммутаторов «IDC» может означать «Интегрированный разъем для подключения устройств» (Integrated Device Connector). Термин «Dual IDC» тогда может указывать на наличие двойных разъемов для подключения устройств, что может быть полезным для задач, требующих параллельного подключения нескольких устройств.

3. Dual IDC может также означать двойное или двуполярное подключение системы или устройства к сети или источнику питания. В данном случае, «IDC» может расшифровываться как «Изоляционно-дискообразующий разъем» (Insulation-displacement connector), который обеспечивает надежное и безопасное электрическое подключение.

Из-за возможности различных интерпретаций термина «Dual IDC», важно получить больше контекста или информации для того, чтобы определить его конкретное значение.

Похожие записи:

1. Выключаются вентиляторы на видеокарте
2. Режим direct в ресивере что это
3. Прошивка padovan
4. Что будет если перепутать плюс и минус на динамике

Что такое IDC- отличия контактов 110 и Krone

IDC (Insulation-Displacement Connector) — основной и единственный тип неразъёмного соединения в СКС. IDC или разъем смещающий изоляцию — это тип врезного соединения, при котором проводник прорезается специальным ножом вместе с изоляцией.

На данный момент наибольшее распространение в СКС получило оборудование на базе контактов 110-го типа: патч-панели, розетки и прочее. IDC контакты типа KRONE получили широкое распространение в телефонии. Сложно представить современный телефонный кросс без плинтов типа KRONE.

Преимущества использования технологии IDC — простой монтаж прямо на объекте, долговечность и температурная стабильность.

Принцип действия IDC контакта

IDC как метод основан на применении контакта V-образной формы пружинящего типа. Армируемый кабель вставляется в его паз. Во время «забивки» провода этот паз смещается к основанию контакта. Его кромки делают узкие надрезы по обеим сторонам изоляции кабеля. Кромка рабочего элемента врезается в материал проводника, что создает электрический контакт и увеличивает площадь взаимодействия кабеля и оборудования — патч-панели, плинта и т. п. При этом переходное сопротивление — небольшое, что положительно сказывается на проводимости. Кроме того, соединение выходит очень герметичным: оно не окисляется, не ржавеет, поскольку кромки тонкие. К тому же не возникает осевых механических напряжений.

У контактов есть 2 плоских ножа, сделанных из металлического листа путём штамповки. Контактные элементы расположены параллельно друг другу.

Важно! Все типы обеспечивают лучшие параметры соединения витой пары с калибром 22-26 AWG. Чересчур же толстые кабели могут деформировать кромки, а очень тонкие — привести к некачественному соединению и росту показателей сопротивления в месте, где провод взаимодействует с контактом.

3 главные зоны IDC контакта

1. Входная, предназначена для терминируемого провода. Она задает нужное направление кабеля и зачищает изоляцию.
2. Рабочая — это место, где в проводник врезаются кромки после того, как провод запрессовывается в контакт.
3. Эта область обеспечивает пружинящее действие кромок.

IDC-контакты универсальны, не обрывают отдельные проводники кабеля. Они подходят и для жестких, и для гибких многопроволочных проводов.

Примечание: для улучшения характеристик часто на кромки оснащаются серебрённым или позолоченным покрытием.

IDC контакты 110 типа

Режущие элементы в изделиях расположены перпендикулярно оси проводника. Когда контакт разрабатывали, возможность параллельных соединений не учитывалась, потому он подходит только для работы с одним проводником.

Главное достоинство IDC контакта 110 типа заключается в его механической уравновешенности. Это означает, что угловые усилия, воздействующие на провод постоянно, отсутствуют. Соответственно улучшаются вибрационные параметры и исключается такой фактор, как усталость металла.

IDC контакты типа Krone

В отличие от предыдущего варианта, рабочие элементы этого контакта расположены к оси проводника под углом, равным 45 градусов.

Достоинства контакта Krone:

• Повышенная защита от коррозии. Опасность появления щелей снижена, поскольку не вся кромка врезается в проводник, а только ее острая угловая частью.
• Увеличенная способность линии к нагрузкам при постоянном токе. Реализуется за счет того, углового расположения к оси. Это ведет к тому, что у проводника, подключаемого к контакту, немного уменьшается площадь поперечного сечения.
• Высокая стойкость к механическим воздействиям. Благодаря тому, что пластины ножей упруги, появляются силы кручения, которые действуют постоянно и распределяются вдоль проводника.

Но есть и минус — поскольку площадь, на которой взаимодействуют контакт и кабель, уменьшается, показатель сопротивления немного увеличивается.

Ножи для контактов Krone и 110

Отличия ножей для контактов Krone и 110:

1. Расположение выемки. Если у ножа 110 типа она находится по центру, то у Krone выемка смещена к краю.
2. Размер выреза — у ножа типа Krone он глубже.

Важно! Для каждого типа контактов используется специальный инструмент, заточенный под Krone или 110 тип. Существуют также контакты «dual»: они универсальны, поэтому к ним подходит любой инструмент.

Это были основные моменты, которые необходимо знать о типах IDC контактов.

Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж СКС, провести тестирование СКС на соответствие категории поверенным прибором. С нашими ценами на монтаж и тестирование СКС вы можете ознакомиться на нашем сайте в разделе прайс-лист.

Закажите обратный звонок

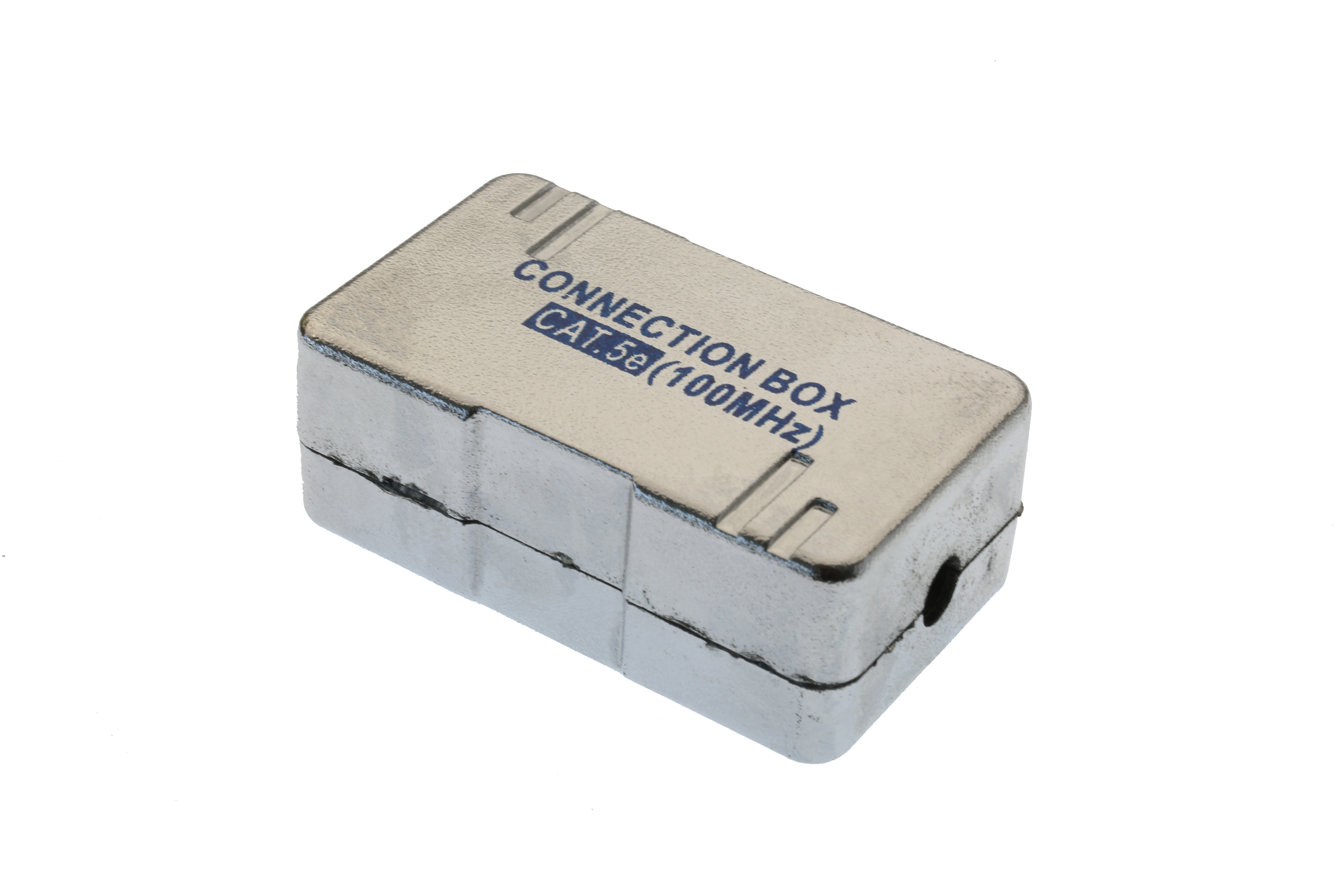

Проходной адаптер, Dual IDC, категория 5e, 4 пары
