Обзор пирометра Finepower DIN21H

В некоторых случаях возникает необходимость измерения температуры бесконтактным способом. Именно для подобных задач используется прибор, именуемый пирометром. Компания Finepower имеет в своей линейке несколько различных моделей таких приборов, в данном материале пойдёт речь о модели Finepower DIN21H.

Комплектация

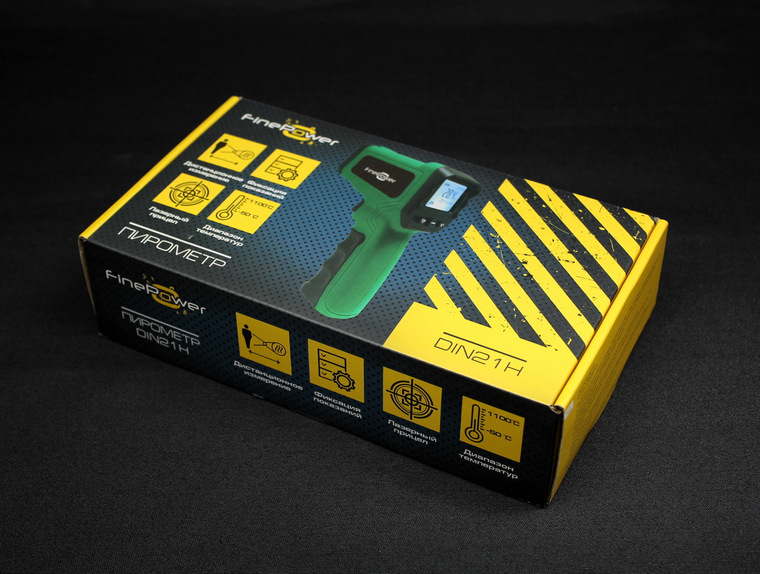

Пирометр поставляется в коробке из плотного картона (если не ошибаюсь, младшие модели пирометров этого бренда идут в блистере). Упаковка с хорошей яркой полиграфией, в чёрно-синем и ярко-жёлтом цветах. Внешние поверхности содержат информацию о технических характеристиках изделия, а также фото пирометра. Информация на коробке представлена на русском и казахском языках. Для защиты от несанкционированного вскрытия упаковка имеет одну заводскую пломбу круглой формы, изготовленную из прозрачного скотча.

Внутри коробки находится чехол из желтого нетканого материала, инструкция-гармошка (русский язык присутствует), а также пирометр Finepower DIN21H. Это вся комплектация данного устройства. К слову, батарейка комплектацией не предусмотрена, поэтому необходимо заранее позаботиться о её приобретении, если планируете сразу пользоваться устройством.

Характеристики

• Гарантия: 12 месяцев
• Модель: Finepower DIN21H
• Тип прибора: лазерный
• Единицы измерения: Со, Fо
• Оптическое разрешение: 50:1
• Время отклика: 0,5 сек
• Звуковая индикация: есть
• Подсветка дисплея: есть
• Память: есть
• Коэффициент эмиссии: 0,1-1
• Цвет: зеленый, черный
• Минимальная температура измерений: -50 С
• Максимальная температура измерений: 1100 С
• Погрешность измерений температуры: 2%
• Питание: «крона» 9 В 6F22
• Время работы без подзарядки: 12 ч
• Вес: 303 грамма

Внешний вид и особенности

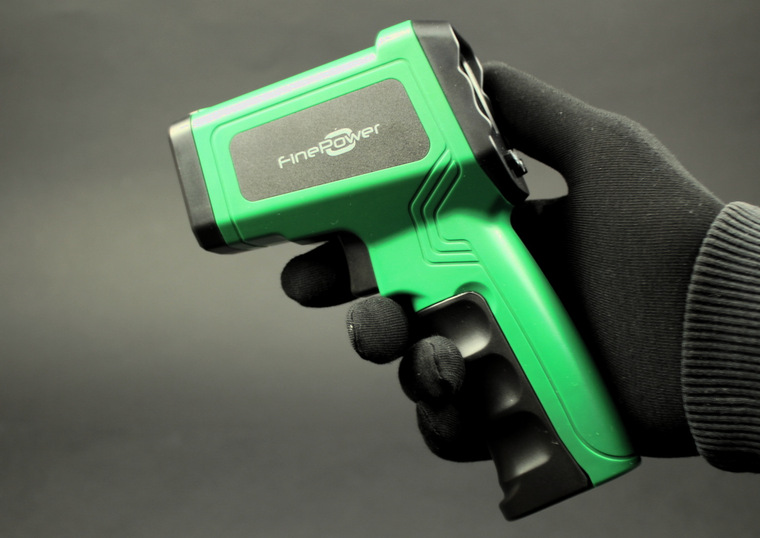

Пирометр предназначен для измерения температуры поверхности объектов с помощью измерения количества энергии, излучаемой этими объектами в инфракрасном диапазоне волн. Данный инструмент имеет уже привычную для этих устройств пистолетную форму. Корпус пирометра изготовлен из пластмассы. Основные цвета зеленый и чёрный, резиновых вставок на элементах корпуса нет. Неприятный запах не чувствуется.

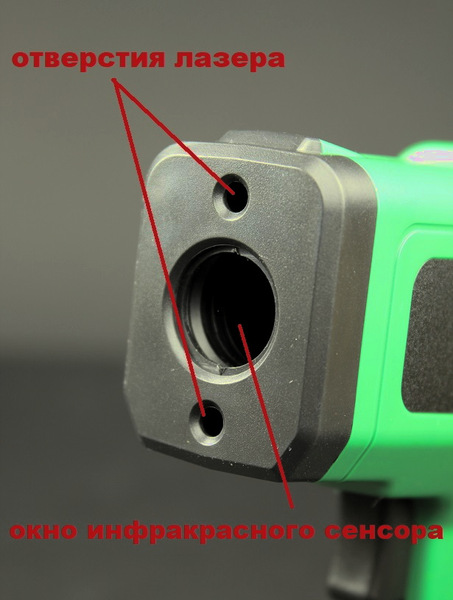

В передней части пирометра распложены отверстия лазера, а также окно инфракрасного сенсора.

Батарейный отсек находится в ручке устройства. Для того, чтобы установить батарею, необходимо открыть крышку на рукоятке, для удобства проведения данной процедуры на корпусе пирометра есть углубления для пальцев. Крышка закрывается и открывается довольно туго, необходимо приложить некоторые усилия, чтобы попасть внутрь. Это можно отнести к плюсам, ручка не болтается и не люфтит.

Экран устройства квадратной формы, размерами 3х3 см, жидкокристаллический. Присутствует подсветка экрана. Окно дисплея отображает необходимую информацию, а именно:

• оставшийся заряд батареи;
• просмотр сохраненных данных;
• текущее показание температуры;
• индикатор лазерного целеуказателя;
• измерение максимума и минимума температурного значения после нажатия и удержания кнопки измерений(MAX и MIN);
• измерение среднего значения после нажатия и удержания кнопки измерений;
• измерение разницы значений после нажатия и удержания кнопки измерений;
• коэффициент излучения (настраивается от 0,1 до 1,0).

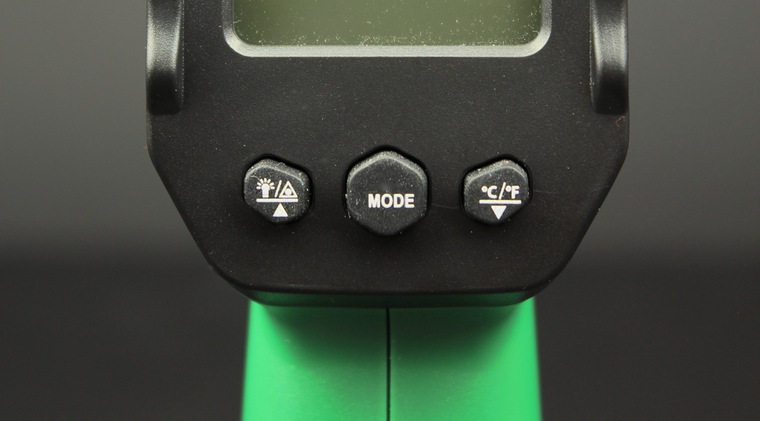

Под экраном расположены три кнопки управления:

• кнопка переключения лазера/подсветки (переключение вверх);
• кнопка MODE;
• кнопка переключения C/F (градусы или фаренгейты, переключение вниз).

Кнопки резиновые, имеют небольшой размер, довольно высокие, пальцами прекрасно чувствуются.

На боковинах пирометра присутствуют наклейки с техническими характеристиками изделия, а также логотип бренда.

Питание прибора осуществляется от батарейки типа «крона» напряжением 9В. Для установки элемента питания необходимо открыть батарейный отсек, находящийся в ручке. С помощью углублений для пальцев на рукоятке откидываем крышку. Внутри отсека находится планка для присоединения батарейки. Контакты тугие, батарейка к ним крепится надежно, после установки батарейки в отсек люфтов не наблюдается, всё очень плотно сидит внутри.

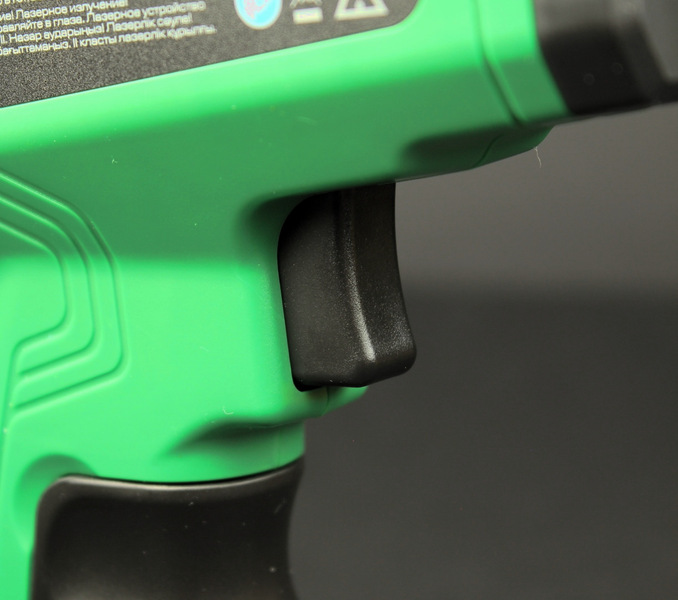

Кнопка выполнена из пластика черного цвета, ход маленький (внутри smd-кнопка), при измерении присутствует слышимый щелчок.

Пирометр комплектуется небольшой сумочкой для переноски или хранения. Чехол изготовлен из нетканого материала желтого цвета, внутренняя часть усилена тонкой мягкой подкладкой. Закрывается на липучку, на задней стенке имеет петлю для подвешивания на ремень. Качество изготовления неплохое.

Коэффициент излучения

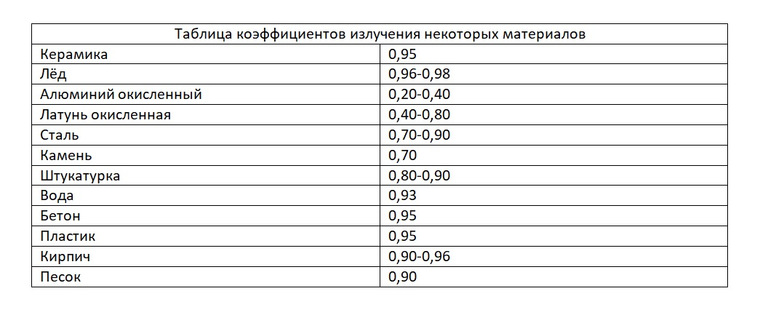

К одной из важных характеристик пирометра является коэффициент излучения. Данный параметр характеризует свойства поверхности объекта, температуру которого измеряет пирометр. Он определяется как отношение энергии, излучаемой определенной поверхностью при заданной температуре к энергии излучения черного тела при той же температуре. Значение коэффициента излучения зависит от следующих факторов:

• Материал объекта и его состояние
• Характеристика поверхности объекта (матовая, шершавая и т.д.)
• Угол визирования объекта
• Температура объекта

Выбор верного значения коэффициента излучения важен, так как от этого зависит точность измерения температуры поверхности бесконтактным методом. Ниже приведена таблица с некоторыми значениями коэффициентов излучения:

Эксплуатация

После установки источника питания прибор готов к работе. Для измерения достаточно нажать на кнопку, прибор включится и покажет значение температуры объекта. Чтобы получить данные измерения следует удерживать кнопку хотя бы полсекунды. При продолжительном нажатии на курок происходит непрерывное измерение нескольких температурных значений.

Прибор отключается самостоятельно примерно через 20 секунд после прекращения замеров. Для того чтобы задействовать лазерный указатель необходимо воспользоваться левой кнопкой. При этом на экране должны отображаться один из режимов MAX, MIN, AVG, DIF. Указатель лазерного индикатора будет отображаться небольшим треугольником в верхней части дисплея. Также, находясь в вышеперечисленных режимах можно выбрать в каких градусах будет отображаться температура — по шкале Цельсия или по Фаренгейту. Для выбора нужной шкалы следует нажать правую кнопку.

Каждое измерение температуры сопровождается звуковым сигналом. Режимы MAX, MIN, AVG, DIF при нажатой и удерживаемой кнопке дают возможность измерения максимальной или минимальной температур, отображают среднее значение или показывают разницу температур.

В режиме EMS пользователю предоставляется возможность настроить коэффициент излучения в диапазоне от 0,1 до 1,0. Продолжительное удержание левой или правой кнопок производит быструю установку нужного значения. Стандартное значение данного показателя равно 0,95, но для более точных измерений можно воспользоваться коэффициентом из таблицы.

Примеры измерений пирометром на поверхности электрического чайника и плиты:

Разборка

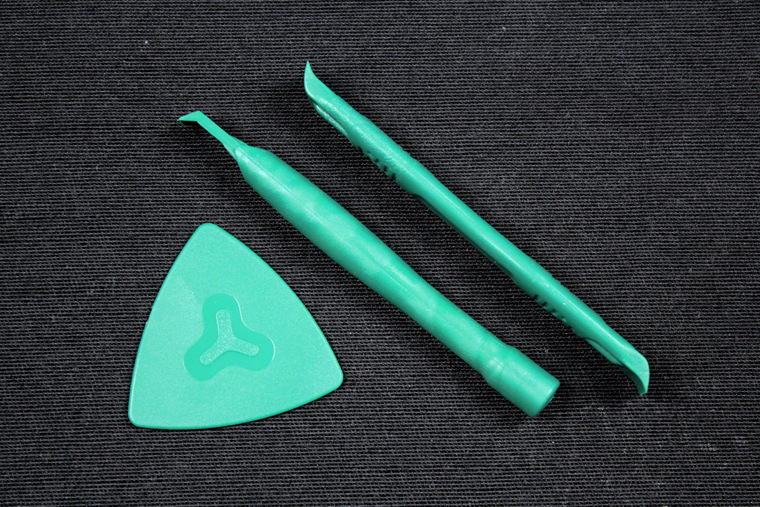

В первую очередь необходимо вытащить батарею из отсека. Для разборки прибора потребуется инструмент — пластиковые лопатки или медиаторы, они нужны для аккуратного вскрытия пластиковых деталей, но также можно воспользоваться металлическими отвертками для точных работ.

Для разборки потребуется снять 2 черных пластмассовых элемента. Один вокруг экрана, другой расположен возле окошка пирометра. Защелки — фиксаторы расположены сбоку данных частей. Резиновые кнопки легко вынимаются из гнезд окантовки экрана.

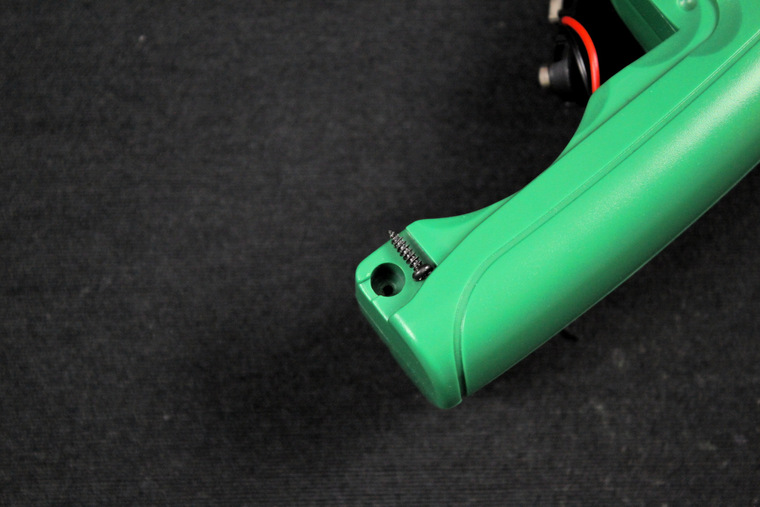

После этого нужно выкрутить один винт, находящийся у края рукоятки.

Далее аккуратно снимаем одну половинку корпуса пирометра и попадаем внутрь устройства. Литье пластмассы качественное, точное, без облоя.

На материнской плате присутствует маркировка CHEERMAN-38-V02 1300/1600 50:1. Пайка элементов качественная. Контакты лазерных указателей жестко закреплены на тубусе инфракрасного датчика, изолированы термоусадкой.

Обратная сборка не сложная, однако, следует правильно установить все внутренние элементы в свои места, иначе пирометр просто не закроется.

Плюсы

• Большой, яркий и информативный LCD-экран
• Качественная сборка, пластик хорошего качества, люфтов и скрипов не наблюдается
• Широкий температурный диапазон, при желании можно использовать в работе с закалкой и плавкой некоторых металлов и сплавов
• Большой выбор настроек и режимов

Минусы

• Нет батарейки в комплекте

Вывод

Пирометр Finepower DIN21H неплохой вариант для измерения температур на различных поверхностях. Прибор обладает легким весом, чехол в комплекте обеспечит удобное хранение. Со своей непосредственной задачей — измерения температуры пирометр справляется хорошо. Одной из главных особенностей данного инструмента является его способность к измерению довольно высоких температур.

Максимальное значение, которое может измерить данный прибор составляет 1100 градусов. Как вариант, измерение таких температур может потребоваться при закалке различных сталей. Для домашних измерений такой запас скорее всего не нужен, но иногда лучше запас иметь, чем не иметь его. Кроме того, цена прибора значительно отличается от пирометров с подобными характеристиками. К покупке можно рекомендовать.

ПИРОМЕТР-инфракрасный термометр Version: GM320 (-50 до +380С). (Разборка и ремонт). PYROMETER.

Цифровой GM320 инфракрасный термометр ( PYROMETER) добрался почти за месяц. Трек-код отслеживался в России. Доставлен без повреждений, правда, упаковка слабая, могли повредить при транспортировке. Но, все в норме, дошел без повреждений. Товаром доволен, нужная вещь в хозяйстве! Продавцу спасибо за быструю доставку . ПИРОМЕТР-инфракрасный термометр Version: GM320 (-50 до +380С) с подсветкой. Через какое то время перестал работать лазерный указатель. Разборку и ремонт вы можете видеть на этом видео. Disassembling a digital thermometer. https://youtu.be/nXYem3bBZc8 Работа с ePN Cashback. Сегодня с ePN работают 200 000 вебмастеров из более чем 100 стран мира. Зарабатывай вместе с ними! http://got.by/5fitjr Ссылка на AliExpress: http://ali.pub/4zjqpp Покупка различных устройств и приборов. https://www.youtube.com/playlist?list=PLvpnhzjQOwXM0tl4Na2Cp85SNE_urp8Fm — Что внутри конвектора Electrolux . (Разбираем) https://youtu.be/QrB9iAaOpR8 — Паяльная станция YOUYUE 8586 (Распаковка,разборка,доработка) https://youtu.be/zDwia_kFWNw — SMD микросхема ATM24C02N – 10шт. EEPROM (Распаковка) https://youtu.be/hDNr1UEwGP8 — Осциллограф-конструктор DSO Shell 15001K (Распаковка) https://youtu.be/Atimlcf8E9Y — OTG Micro USB HUB с дополнительным питанием (Распаковка и тест) https://youtu.be/DLIu25ixsBc — Светодиоды с высокой шляпкой (яркие, белые — 100 шт., 5мм ) https://youtu.be/9dVPQTLgwIQ — Повреждение паяльной станции YOUYUE 8586,заказанной с AliExpress https://youtu.be/RArjx7xgE2U — Светодиоды белые 5мм 100 шт.(Укороченные,соломенная шляпа) https://youtu.be/uXt_cb3TVCg — Покупка китайского паяльного флюса AMTECH RMA-223 https://youtu.be/vUQlGe_34-M — Яркие светодиоды с высокой шляпкой (цвет белый). https://youtu.be/uOyzAbw6Zfc MSSOFT-INFO BLOG http://mssoft-info.blogspot.com MSSoft Info it is information blog about the computer software. The news, new products and some other programs.

Показать больше

Войдите , чтобы оставлять комментарии

Обзор на пирометр DEKO CWQ02

Если Вы в поисках хорошего и не дорогого пирометра, рекомендую обратив внимание на пирометр от компании DEKO и его модель CWQ02. Удобный, простой в использовании, есть дисплей с подсветкой, точные показания температуры.

Основные характеристики

Вид	лазерный
Тип прицела	точечный
Единицы измерения	градус Фаренгейта (°F), градус Цельсия (°C)
Оптическое разрешение	12:1
Время отклика	0.5 сек
Коэффициент эмиссии	0.95
Спектральный диапазон	8-14 мкм
Память	присутствует
Дисплей	присутствует
Подсветка дисплея	присутствует
Звуковая индикация	присутствует
Автоматическое отключение	присутствует
Минимальная определяемая температура	-50 °C
Максимальная определяемая температура	600 °C
Погрешность измерений температуры	1.5 %

Более подробна ознакомится с характеристиками, на странице товара!

Введение

Очень часто пишу различные обзоры на электроинструмент, или электронные гаджеты, по этому появилась потребность в хорошем пирометре, который будет показывать, как тестируемый инструмент будет нагреваться.

Выбор пирометров очень большой, от бюджетных до высокоточных — дорогих. По сколько мне супер точные показания не нужны, остановил свой выбор на моем любимом производителе DEKO и его модели CWQ02.

Данный пирометр привлек меня своей ценой, большим диапазоном измерения температур, а именно от -50 °C до 600 °C и качественным дисплеем.

Комплектация

По мимо самого пирометра, в комплект входит только документация, в ней рассказано и показан как пользоваться данным пирометром, а так же рассказано о погрешностях в измерениях.

Упаковка

Пирометр DEKO CWQ02 упакован в пластиковую, дешёвую упаковку. По сколько внешняя часть прозрачная, можно хорошо разглядеть прибор. Задняя стенка упаковки, из тонкого картона, на котором написаны основные характеристики.

При транспортировки, будьте аккуратны, упаковка плохо держит пирометр, он постоянно норовит выпасть из нее.

Внешний вид

Корпус сделан из дешёвого пластика в оранжевом и черном исполнении. С одной стороны на широкой части, располагается наклейка с наименованием компании и температурным диапазоном работы (от -50 °C до 600 °C). С другой стороны, изображение, показывающее как пользоваться данным прибором, и характеристики.

Ручка из пластика, для того, что бы рука не скользила, на месте хвата пальцами, сделаны специальные ребра.

Датчик измерения и лазерная указка находятся в передний части корпуса.

Кнопка управления

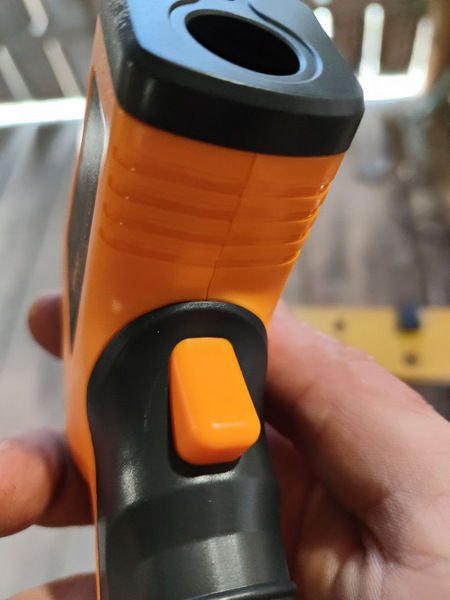

Что бы пирометр начал измерять температуру объекта, нужно нажать на «курок», кнопка, которая включает прибор и запускает процесс измерения температуры объекта, на которого направлен пирометр.

Данная кнопка сделана из желтого пластика, ход небольшой. Как только пирометр измерит температуру, прозвучит характерный сигнал и на дисплее покажется температура.

Под дисплее есть три кнопки управления.

1. Самая средняя кнопка, красного цвета, она переключает единицу измерения (градус Фаренгейта (°F)/ градус Цельсия (°C)). Для нас актуальны градус Цельсия.
2. Левая кнопка, желтого цвета, отключает лазерную указку. Если объект измерения большой и Вам не надо измерять в конкретной точке, то можете отключить лазер и экономить заряд батареек.
3. Правая кнопка, желтого цвета, выключает подсветку экрана. Для экономии энергии, можете выключить подсветку экрана, в не солнечную погоду, показания видно и без подсветки.

Питание

Пирометр DEKO CWQ02 питается от двух мини пальчиковых (ААА 1,5V) батареек.

Для того, что бы установить батарейки, нужно, зацепить и открыть крышку, около кнопки питания «курка», есть с двух сторон углубления, подденьте крышку и она откинется.

Если верить блогерам, на одних батарейках, прибор произведет 300-500 измерений при включённом дисплеи и лазере. Лично я, столько раз не измерял, по этому точно утверждать не могу.

Дисплей

Большинство площади экрана, занимают результаты измерения. Так же на дисплее показывается: включен лазер или нет, наличие включенной подсветки дисплея, единица измерения градусов. А так же, при зажатой кнопке сканирования температуры, в верху экрана пишется «SCAN», а при просмотре показаний пишется «HOLD».

Если пирометр бездействует более 12 секунд, то автоматически выключается.

Лазер

Лазер у данного пирометра очень яркий, в солнечную погоду его отлично видно. Есть возможность отключит его, что бы сэкономит энергию.

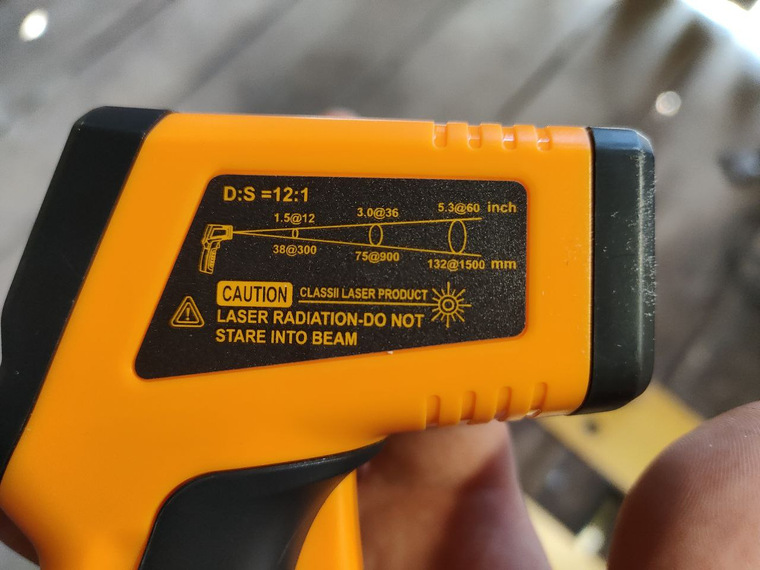

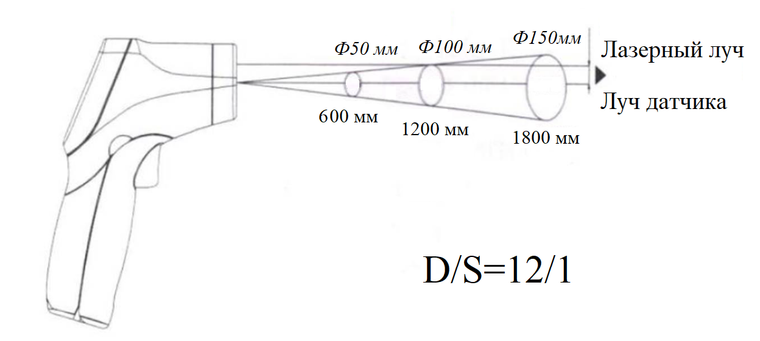

Для определения оптимального расстояния при измерении данным прибором, производитель рекомендует обраться к табличке, изображенной на корпусе. У данной модели соотношение 12:1, где 1 это диаметр пятна (площадь поверхности), которой вы хотите измерить температуру, а 12 это расстояние, которое в 12 раз больше диаметра пятна.

Так же стоить учитывать, что поверхность измеряемого объекта, должна быть не зеркальной, на ней не должна быть пыль или грязь, иначе показания будут ложными.

Тесты

Что бы проверить работоспособность пирометра, предлагаю провести несколько тестов, которые покажут точность показания.

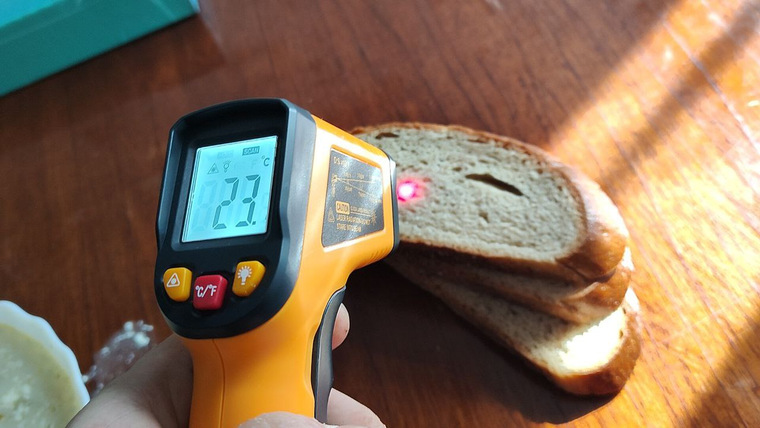

Решил проверить температуру продуктов питания, которые употребляю в пишу. Для начала измерил температуру хлеба, прибор показал 23,1, учитывая что в помещении +24, считаю данные показания правильные.

Теперь проверяем суп, 56,2. Опять же, данным цифрам можно верить, суп есть можно но для меня он все же горячий.

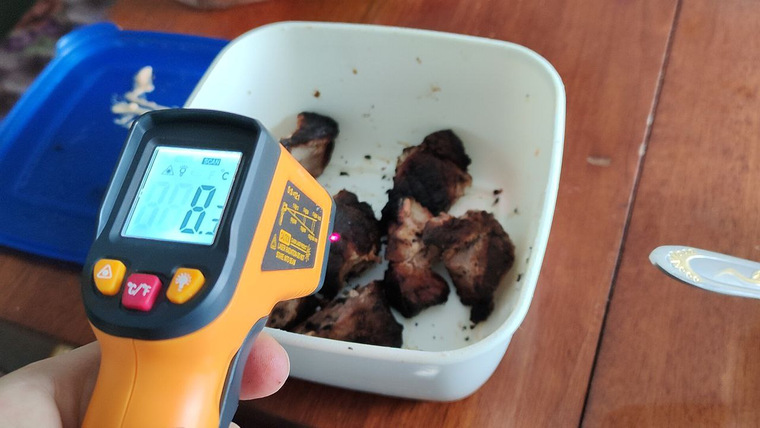

Настало время измерить температуру шашлыка, 8,3 градуса, так же верю данным показаниям, так как в холодильнике поддерживается температура +3, но учитывая то, шашлык был вытащен 5 минут назад, немного нагрелся.

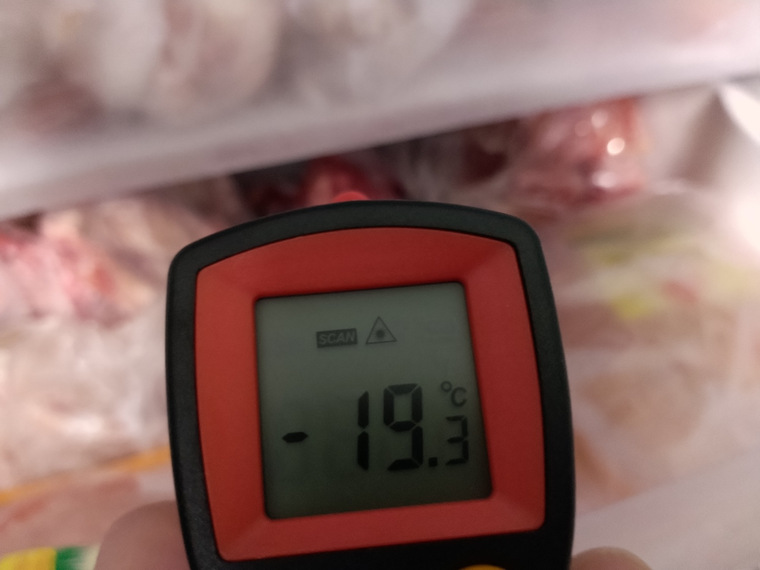

Пришло время измерить мясо из морозилки, холодильник поддерживает температуру -18 градусов. Начал измерять температуру, с начала показывала -17, потом -12, а в конце показала -8,6.

Так ранее и писал, за счет того, что мясо находится в полиэтиленовом, прозрачном пакете, а так же покрыто небольшим слоем льда, корректно измерить температуру не получится. Пакет и лед искажают показания. Но если вытащить мясо из пакета, то пирометр показывает -17,7.

Итоги тестов, пирометр показал себя хорошо, если соблюдать все нюансы, температуру показывает точную.

Все тесты можете посмотреть в видео:

Положительные и отрицательные моменты

За небольшое время эксплуатации данным прибором, выделил для Вас все плюсы и минусы:

Плюсы

• бюджетная цена;
• есть режим памяти;
• присутствует звуковая индикация;
• точное измерение;
• источник питания, батарейки, легко заменить;
• удобно лежит в руке;
• сам отключится, если не пользоваться 12 секунд.

Минусы

• пластик плохого качества;
• в комплект не положили батарейки;
• упаковка не надежная.

Где приобретался и за сколько

Когда появилась потребность в хорошем пирометре, начал смотреть различные видео обзоры в интернете и слушать мнение блогеров. Так и не придя к окончательному выбору, решил сходить в офлайн магазин, и послушать мнение консультантов. Придя в магазин ДНС, консультант порекомендовал пирометр от компании FinePower и от компании Deko. К сожалению на момент покупки, в наличии был только пирометр от FinePower, покрутив его в реках, решил все токи взять модель от Деко, в надежде на более качественный корпус.

Проверил цены в маркетплейсах и онлайн магазина, оказалась что в DNS была самая низкая цена на момент покупки, по этому заказал через их онлайн магазин. Пирометр пришел через три дня.

DEKO CWQ02 обошелся мне в девятьсот рублей, считаю очень хорошая цена, так как если закрыть глаза на качество пластика, то измеряет прибор очень точно, а это самое главное.

Советы

1. Из за того, что в комплекте отсутствует чехол, рекомендую приобрести небольшую сумочку, в которой пирометр будет хранится и перевозится. Если пластик поцарапается, не беда, а вот если экран или датчик измерения, это более критично.
2. Батарейки, типа ААА, в комплекте не кладут, по этому рекомендую за ранее приобрести их, если покупаете товар в ДНС, то на кассе батарейки есть, по крайне мере в моем магазине были.
3. Для более точного измерения, всегда проверяйте, что бы на поверхности измерения отсутствовали отражающие элементы, пиль или грязь. А так же читайте инструкцию, там расписано более подробно о том, как точно измерять. Текст в инструкции на руссом языке.
4. Если измеряете температуру в помещении, то лучше отключайте подсветку экрана, батарейки прослужат гораздо дольше. То же касается и лазера, если у предмета большой размер, то лазер Вам не нужен.

Видео обзор

Предлагаю посмотреть видео, в котором показан данный прибор во всей красе.

Вывод

Если Вам нужен хороший пирометр для измерения в домашних условия, то DEKO CWQ02 отличный вариант. Но если вы специалист, которому нужны супер точные показания температуры, лучшее рассмотреть более дорогие модели.

Все минусы, которые нашел в данном пирометре, с лихвой перекрывают его плюсы и очень низкая цена.

Как показали тесты, при соблюдении плавил использования, пирометр измеряет достаточно точно, погрешность не большая.

Рекомендую пирометр DEKO CWQ02 к покупке!

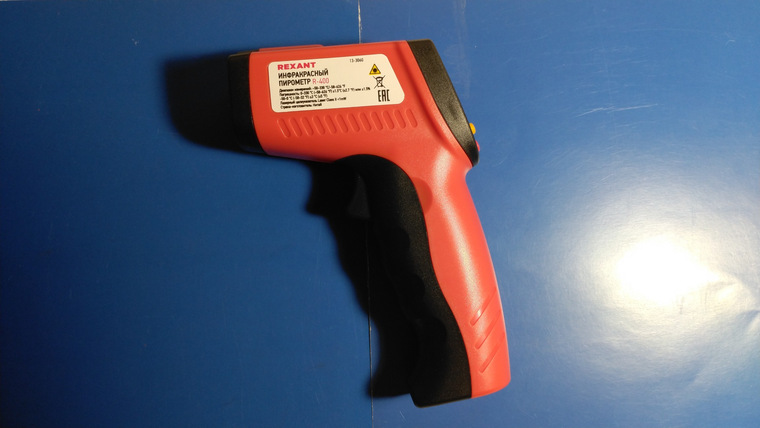

Обзор пирометра Rexant R-400

Для бесконтактного измерения температуры вещества предназначено устройство под названием пирометр. Пирометр Rexant R-400 позволяет измерять температуру веществ в диапазоне от минус 50 до плюс 330 градусов, погрешность измерений при этом составляет не более 1,5% для положительных температур и не более 3% для отрицательных температур. Габаритные размеры и форма позволяют его легко удерживать в руке, а питание от батареек типа ААА позволяют заменить их в любой момент. Дисплей имеет подсветку благодаря чему им можно пользоваться даже при отсутствии полноценного освещения.

Упаковка

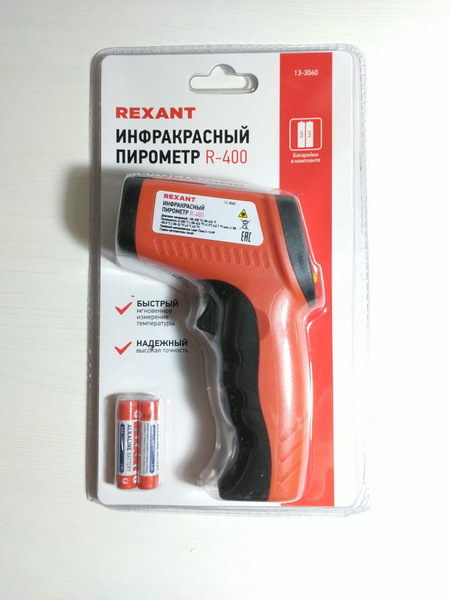

Пирометр упакован в пластиковый запаянный прозрачный блистер, внутри которого вложено картонное основание с наименованием изделия, его моделью, брендом изготовителя, отличительными возможностями и информацией о наличии батареек в комплекте, что позволит использовать пирометр сразу после покупки. Прозрачная упаковка позволяет покупателю получить представление о внешнем виде и конструкции пирометра.

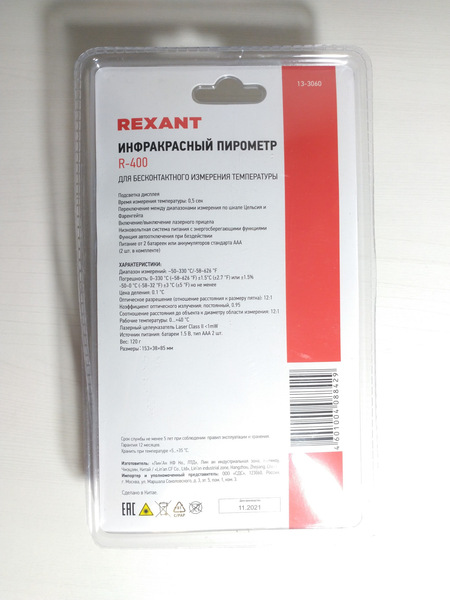

На обратной стороне вкладыша также приведены бренд изготовителя, наименование изделия, его модель и назначение. Также здесь можно увидеть технические характеристики и отличительные возможности изделия. Имеется информация о производителе, сроке службы и гарантии.

Упаковка не практичная с точки зрения эксплуатации по той причине, что вскрыв упаковку она уже не подойдет для дальнейшего хранения инструмента, а какой либо сумки для хранения в комплекте поставки не предусмотрено. В этом плане пирометры, упакованные в картонную коробку, которая не на много дороже по себестоимости, а при эксплуатации удобнее, выглядят предпочтительнее при прочих равных условиях.

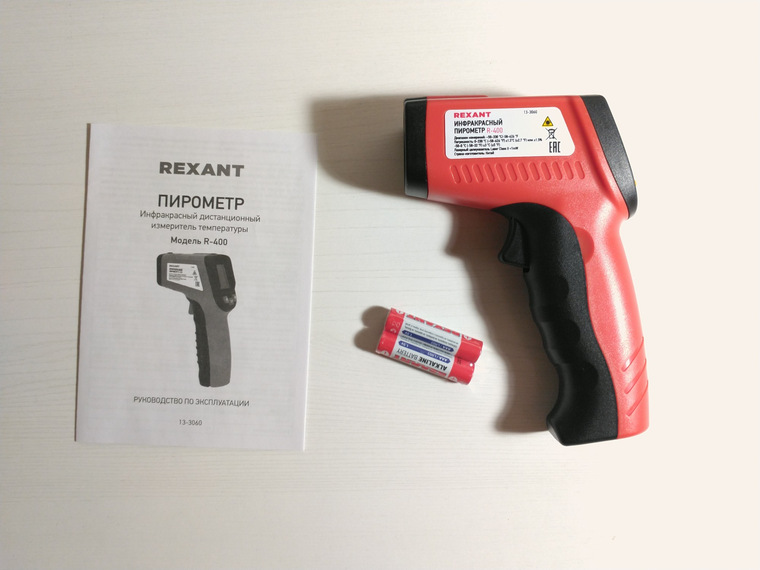

Комплектация

Комплектация пирометра бюджетная и в комплекте поставки имеются:

• пирометр красно-черного цвета;
• батарейки типа ААА в количестве 2 шт.;
• инструкция.

Внешний вид

Корпус пирометра изготовлен из качественного пластика двух цветов — красного и черного. В качестве основного цвета производитель использовал пластик красного цвета, черным же он выделил основные элементы пирометра — передняя часть рукоятки, передняя и задняя части верха пирометра.

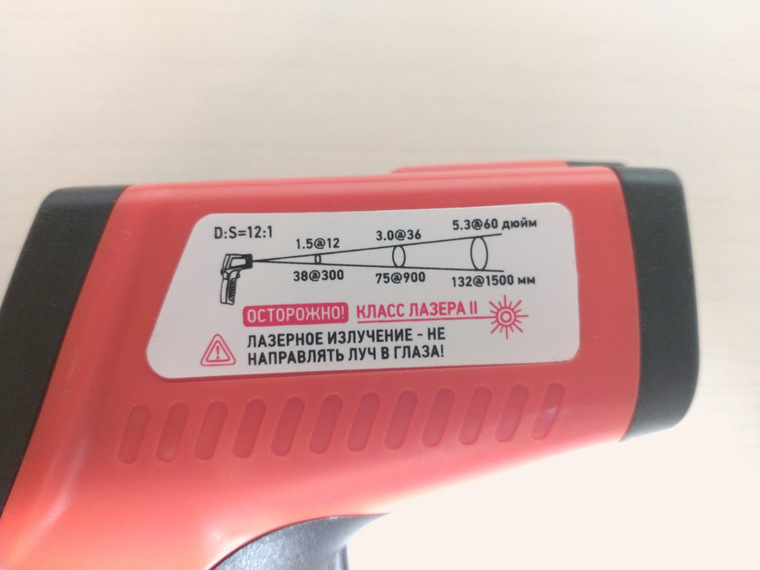

В верхней части пирометра на боковой стороне корпуса с правой части имеется этикетка, которая схематично разъясняет принцип измерения данным прибором. Для того, чтобы измерения были корректными площадь поверхности прямо пропорционально зависит от дальности измерений, т.е. чем больше дальность, тем большую площадь должно иметь тело, которое подлежит измерению.

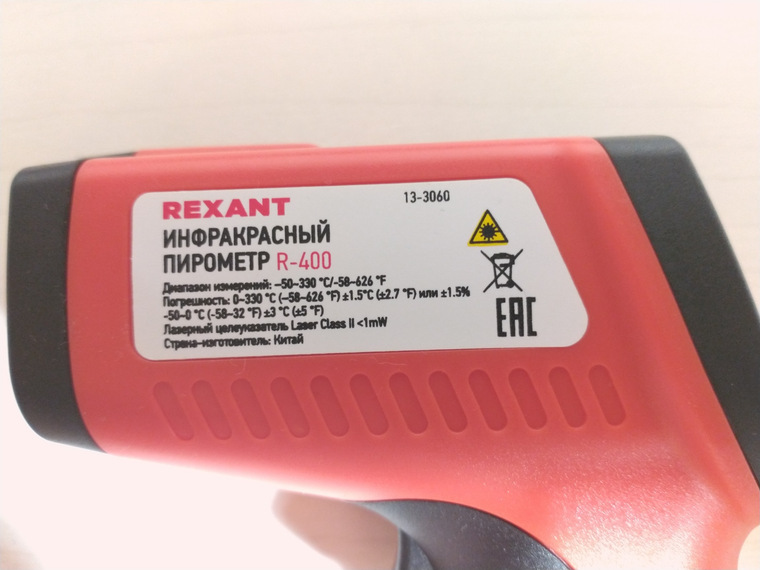

С левой в верхней части корпуса пирометра предусмотрена этикетка с наименованием модели, брендом изготовителя, указаны диапазоны измерений, погрешность, тип используемого лазера и страна изготовитель.

Диапазон измерений пирометра составляет от минус 50 до плюс 330 градусов Цельсия или от минус 58 до 626 градусов по Фаренгейту. Погрешности измерений следующие:

• в диапазоне от 0 до плюс 330 градусов Цельсия — 1,5 градуса или 1,5%;
• в диапазоне от 32 до плюс 626 градусов по Фаренгейту — 2,7 градуса или 1,5%;
• в диапазоне от минус 50 до 0 градусов Цельсия — 3 градуса;
• в диапазоне от минус 58 до плюс 32 градусов по Фаренгейту — 5 градуса.

Обратил внимание, что диапазоны значений для шкалы Фаренгейта записаны с ошибкой на этикете. Такая же ошибка допущена в руководстве по эксплуатации.

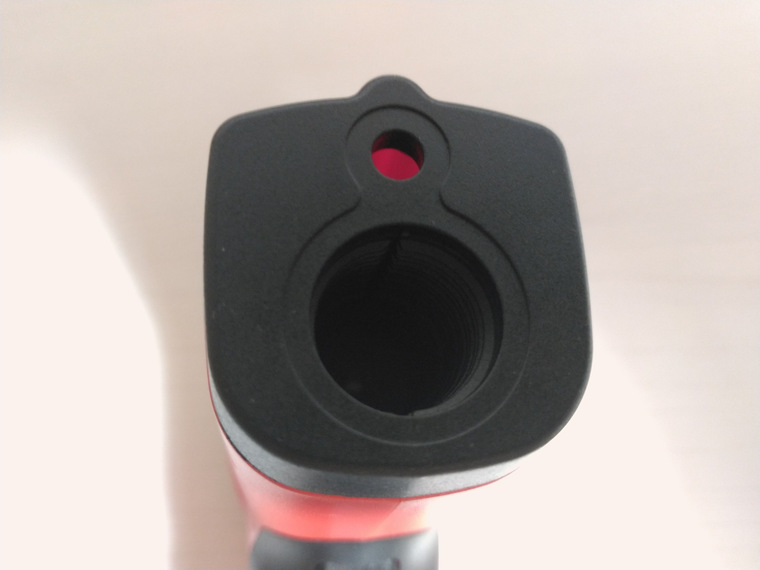

В передней части пирометра предусмотрено два отверстия. В большом отверстии расположен датчик пирометра, над ним чуть выше — отверстие для лазерной подсветки.

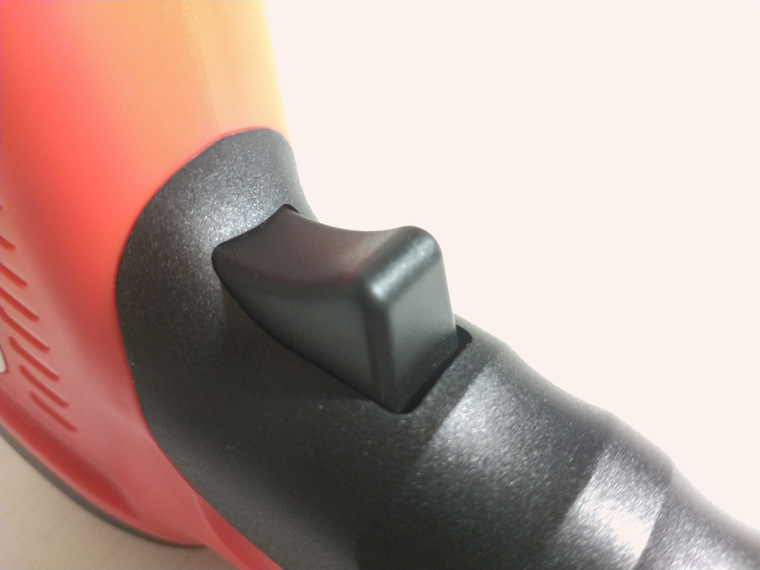

Чуть ниже на рукоятке расположена черная кнопка включения и отключения пирометра, а также накладка черного цвета в передней части рукоятки.

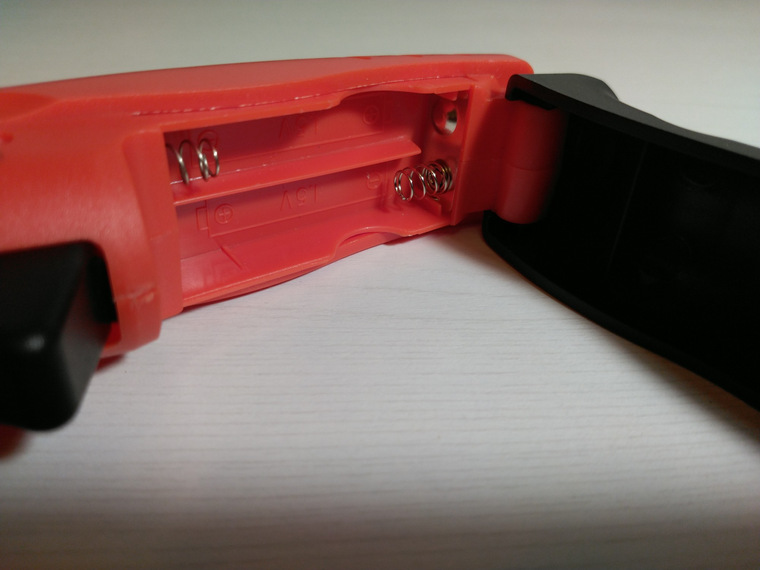

Отщелкнув и откинув черную накладку можно обнаружить отсек для установки двух батареек типа ААА с напряжением 1,5 В. Для того, что бы пользователь не перепутал полярность на дне отсека сделана подсказка с маркировкой положений плюса и минуса батарейки. Сюда же можно установить и аккумуляторы формата ААА, что позволит из заряжать при необходимости при активном использовании. Для зарядки потребуется отдельное зарядное устройство. Использование батарее типа ААА предпочтительнее, чем батарейки на 9В типа «Крона» по причине их широкой распространенности и большей доступности. При использовании аккумуляторов их емкость должна быть не менее 800 мА.

Нижняя часть рукоятки имеет насечки по боковым сторонам, а также упор в самой нижней части, что позволит отлично удерживать пирометр при активной работе даже в случае если руки влажные.

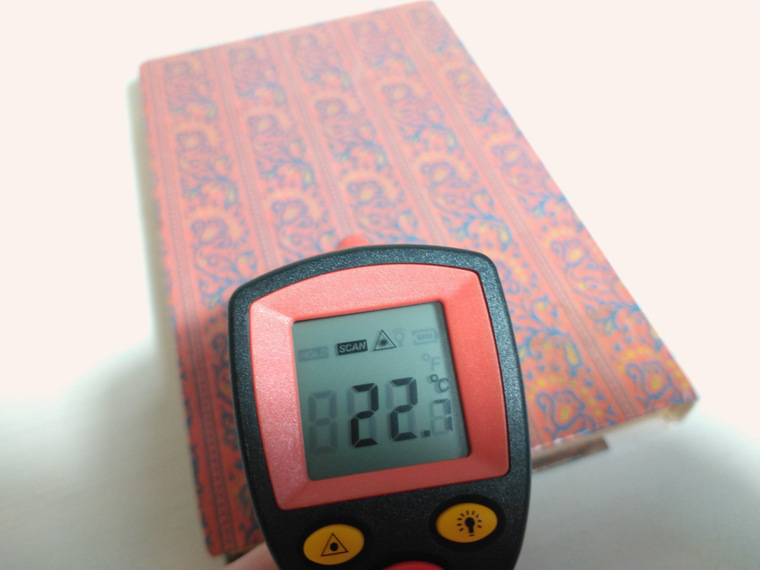

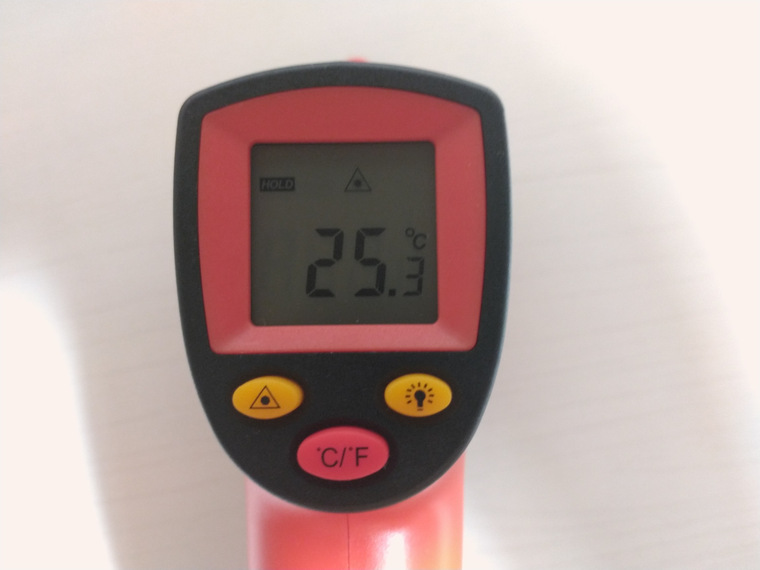

В задней верхней части расположен LCD экран, на котором отображаются измеренные значения. LCD экран самый простой, но измеренные значения хорошо видны и читаются без ошибок.

Органы управления и удобство использования

Пирометр управляется при помощи одной руки. Для правшей рабочая рука будет правая, для левшей — левая. Рукоятка и ее форма обеспечивает удобный хват, при котором указательный палец располагается на уровне спускового крючка (кнопка 1). Большей палец располагается на боковой части корпуса на уровне указательного и при необходимости им выполняется нажатие на вспомогательные кнопки, расположенные на задней части пирометра (кнопки 2-4).

Кнопки пирометра предназначены для выполнения следующих функций:

• кнопка 1 — спусковой крючок;
• кнопка 2 — включение лазера;
• кнопка 3 — выбор температурной шкалы;
• кнопка 4 — включение подсветки.

При нажатии на кнопку 1 происходит включение пирометра и на экране загорается индикатор сканирования «SCAN», при отпускании которой загорается индикатор «HOLD».

При нажатии на кнопку 2 происходит включение лазера, при помощи которого куда проще выполнять фокусировку на мелких деталях. Лазер имеет красный цвет и хорошо виден при дневном освещении в виде красной точки на объекте измерений. На экране загорается значок треугольника с точкой в центре.

При нажатии на кнопку 3 происходит выбор (переключение) шкалы измерений из двух вариантов:

• по Цельсию;
• по Фаренгейту.

На экране используемая шкала отображается справа от измеренной величины. В нашей стране общепринятой является шкала Цельсия, поэтому использование значений по шкале Фаренгейта едва ли будет востребовано.

При нажатии на кнопку 4 происходит включение подсветки экрана, благодаря которой может быть улучшена видимость на экране при недостаточном освещении. На экране загорается индикатор «лампочка». На фото ниже слева — без использования подсветки, справа — с использованием подсветки.

Для экономии заряда батареек пирометр отключается после 8 секунд простоя. Этого времени будет достаточно чтобы запомнить измеренное значение и переписать его на лист бумаги до того, как пирометр выключится. Как работает функция автоматического отключения можно посмотреть на видео ниже.

Габаритные размеры

Пирометр относится к портативным моделям, поэтому имеет компактные габаритные размеры:

• по ширине 153 мм;
• по высоте 38 мм;
• по глубине 85 мм.

Зависимость размера пятна для измерений от расстояния до объекта

При измерениях данным пирометром необходимо обратить внимание на расстояние до объекта измерений. При увеличении расстояния размер пятна измеряемой поверхности также увеличивается. Отношение расстояния к размеру пятна составляет 12 к 1, т.е. при расстоянии в 1200 мм размер пятна в диаметре составит 100 мм. Для того, чтобы точнее прицелится на поверхности предназначен лазерный указатель.

При измерении важно, чтобы площадь измеряемой поверхности была больше размера пятна, вычисленного по формуле S = D / 12, где S — это диаметр пятна, D — дальность до объекта измерений. Таким образом можно сделать следующий вывод — чем меньше размер объекта для измерений, тем меньше должно быть расстояние, и чем больше размер объекта для измерений, тем больше может быть расстояние. Также не нужно забывать, что измеряемая температура будет средним значением температур пятна для измерений (актуально при поиске мостика холода).

Для точного измерения производитель рекомендует подбирать такую длину, чтобы площадь объекта была выше площади пятна в два раза.

Порядок проведения измерений

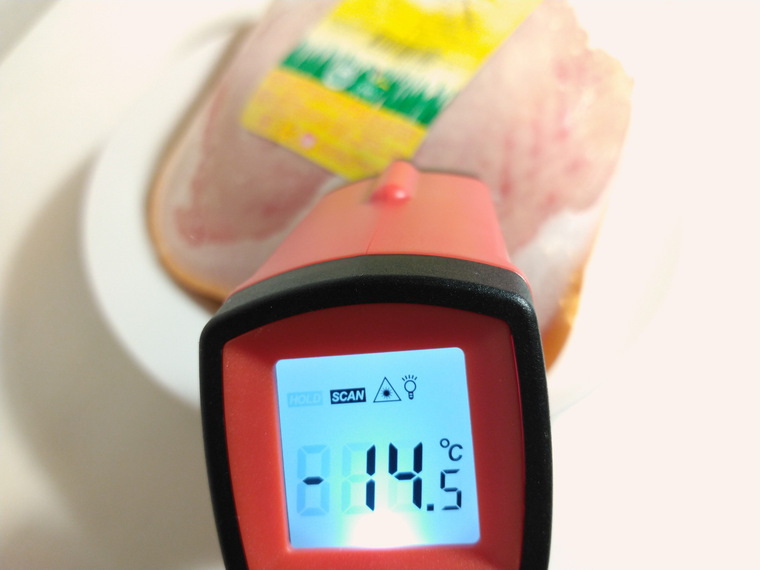

Для выполнения измерений необходимо нажать на спусковой крючок для включения пирометра. При помощи лазерного указателя необходимо максимально точно нацелится на измеряемую поверхность объекта измерений. Повторно нажать на спусковой крючок, после чего прозвучит сигнал и на экране отобразится измеренное значение и надпись HOLD.

Коэффициент излучения поверхностей

Очень важный параметр для пирометра — это коэффициент излучения поверхностей, который характеризует свойства поверхности объекта, температуру которого измеряет пирометр, направленный на него. Большинство органических, окрашенных материалов или материалов с окисленной пленкой имеют коэффициент излучения 0,95. В нашем пирометре данный коэффициент установлен по умолчанию и возможности изменить его не предусмотрено. Ниже в таблицы приведены справочные данные и как можно заметить для блестящих и полированных поверхностей коэффициент излучения будет другой, а это значит что пирометр будет отображать неверные значения, в чем мы убедимся в разделе тесты.

Материал	Температура, градусов Цельсия	Коэффициент излучения
Асбест	20	0,96
Асфальт	20	0,93
Хлопок	20	0,77
Цемент	25	0,93
Толь кровельная	20	0,93
Лед гладкий	0	0,97
Лед неровный	0	0,99
Железо, обработанное наждаком	20	0,24
Железо, сильно поржавевшее	20	0,61
Плитка	25	0,93
Гипс	20	0,90
Стекло	90	0,94
Резина жесткая	20	0,94
Пробка	20	0,70
Медь полированная	20	0,03
Медь темная оксидная	20	0,78
Пластик	20	0,94
Мрамор	20	0,95
Бумага	20	0,97
Шифер	25	0,95
Шелк	20	0,78
Серебро	20	0,02
Кирпич, штукатурка	20	0,93

Для улучшения точности измерения поверхностей их необходимо накрыть плотной пленкой и подождать пока ее температура примет значение температуры поверхности. Поверхность можно покрыть тонким слоем черной краски, по это не практично в большинстве случаев.

Тестирование теплых поверхностей

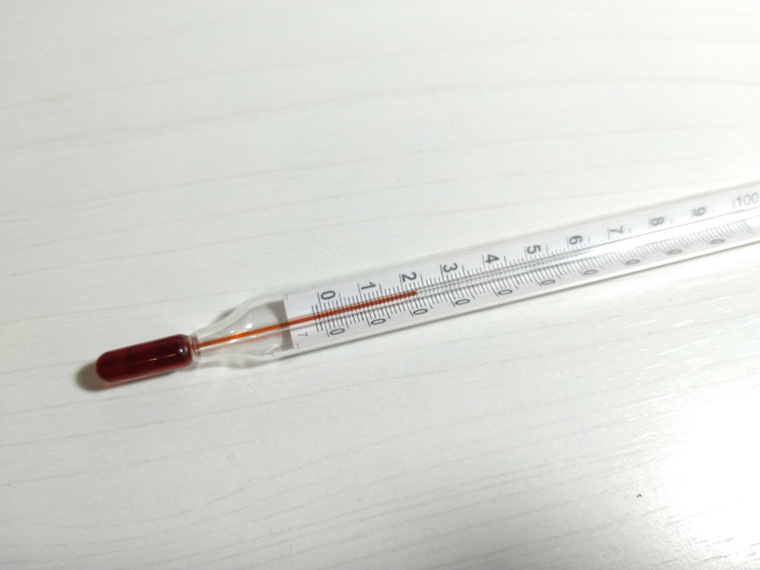

Для сравнения измеренных значений я буду использовать показания обычного ртутного термометра, который может измерять в диапазоне от 0 до плюс 100 градусов Цельсия.

Измерения температуры твердых тел при комнатной температуре. Термометр нагрелся до температуры 23 градуса Цельсия, а это значит что все предметы в комнате должны иметь точно такую же температуру.

Тест №1. Измерение температуры поверхности ракушки

Измерение температуры поверхности ракушки проводилось с близкого расстояния. Измерено значение в 23,1 градус Цельсия, что соответствует значению, приведенному на термометре с учетом погрешностей измерений.

Тест №2. Измерение температуры поверхности полированной ракушки

Для следующего теста я взял ракушку чуть большего размера и с гладкой зеркальной поверхностью. Измерение температуры поверхности ракушки проводилось с близкого расстояния. Измерено значение в 22,7 градус Цельсия, что так же соответствует значению, приведенному на термометре с учетом погрешностей измерений.

Тест №3. Измерение температуры поверхности книги

Для следующего теста я использовал книгу с невысокой плотностью поверхности. Измерение температуры поверхности книги проводилось с близкого расстояния. Измерено значение в 22,7 градус Цельсия, что вновь соответствует значению, приведенному на термометре с учетом погрешностей измерений.

Тестирование холодных поверхностей

Тест №4. Измерение температуры поверхности продуктов в холодильной камере

Для измерений холодных поверхностей мне понадобился холодильник. Температура в холодильной камере холодильника составляет 5 градусов Цельсия и такую температуру показал ртутный градусник. Пирометр при измерении продуктов в холодильнике показал температуру в 4,6 градуса Цельсия. Измеренная пирометром температура соответствует значению, измеренному ртутным градусником с учетом погрешности.

Тест №5. Измерение температуры поверхности продуктов в морозильной камере

Температура в морозильной камере холодильника составляет около минус 18 градусов Цельсия. Пирометр при измерении продуктов в морозильнике показал температуру в минус 19,3 градуса Цельсия.

Тест №6. Измерение температуры поверхности продуктов, вынутых из холодильника и морозильной камеры

Продукты, которые мы достаем из холодильника мгновенно нагреваются за счет более высокой окружающей комнатной температуры и уже спустя 20 секунд температура поверхности продуктов составила 8,3 градуса Цельсия, а уже спустя примерно 30 секунд это значение подросло до 9,2 градуса.

Точно такой же эффект имеют и продукты, изъятые из морозильной камеры. Спустя 20 секунд температура поверхности продуктов составила минус 14,5 градуса. Начался процесс разморозки.

Тестирование горячих поверхностей

Тест №7. Измерение температуры горячей воды в чашке

Для выполнения данного теста температура воды в чашке была доведена примерно до 56 градуса, что можно заметить по показаниям ртутного термометра. Измерение температуры внутренней поверхности чашки, нагретой водой, проводилось с близкого расстояния. Измерено значение в 55,5 градус Цельсия, что соответствует значению, приведенному на ртутном термометре с учетом погрешностей измерений.

Тест №8. Измерение температуры пламени свечи

Для выполнения данного теста использовалась свеча. Температура пламени неравномерна, в нижней части она минимальна и составляет значение в 97,6 градуса Цельсия. В верхней части пламени температура резко увеличилась и составила уже 184,6 градуса Цельсия. Вспоминаем известный фокус, когда фокусник держит в руке пламя и не обжигается.

Тест №9. Измерение температуры воздуха, нагретого строительным феном

Строительный фен при работе нагревает воздух до температуры в 300 градусов и выше. Пирометр при измерении температуры до 330 градусов корректно отображает измеренную величину, а при превышении на экране пирометра отобразилось значение «Hi», что означает высокое значение, которое пирометр отобразить уже не может.

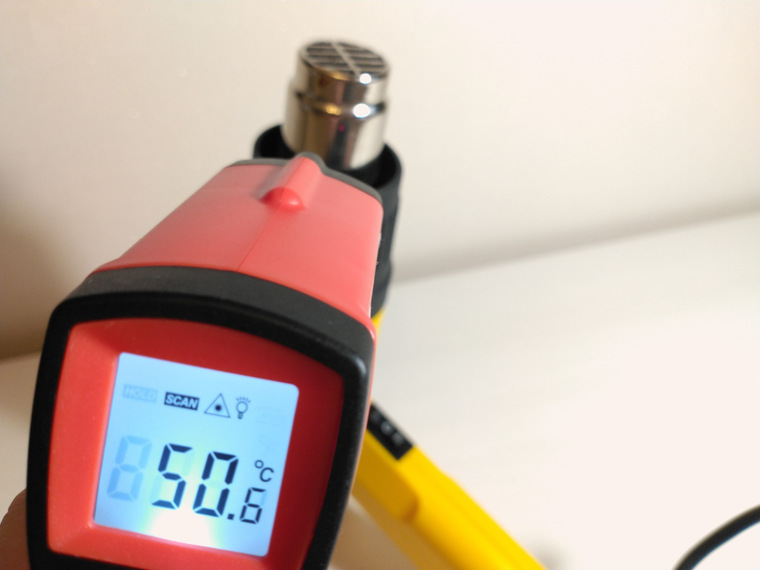

Тест №10. Измерение температуры сопла строительного фена

А вот корректную температуру гладких зеркальных и полированных поверхностей измерить не получится. Причина проста, смотри Мне не удалось корректно измерить температуру сопла работающего строительного фена. Пирометр показал значение в 50,6 градусов Цельсия, что конечно не соответствует действительности. Температура сопла строительного фена превышает 100 градусов.

Выводы

Пирометр Rexant R-400 имеет классическую пистолетную форму. При изготовлении использовался качественный пластик, он удобен в работе и показывает точные измерения в пределах погрешности. Наличие лазерного прицела и подсветки упрощают измерение мелких деталей при отсутствии хорошего освещения. Так же к плюсам можно отнести использование двух батареек типа ААА, которые широко распространены и максимально доступны, а функция автоотключения будет экономить заряд батареек при неактивности. К минусам можно отнести разве что жестко заданный коэффициент излучения 0,95, что не позволит корректно измерить температуры ряда материалов.
