Трансформаторная подстанция
Подстанция электрическая, предназначенная для повышения или понижения напряжения в сети переменного тока и для распределения электроэнергии. Повысительные Т. п. (сооружаемые обычно при электростанциях) преобразуют напряжение, вырабатываемое генераторами, в более высокое напряжение (одного или нескольких значений), необходимое для передачи электроэнергии (См. Передача электроэнергии) по линиям электропередачи (ЛЭП). Понизительные Т. п. преобразуют первичное напряжение электрической сети в более низкое вторичное. В зависимости от назначения и от величины первичного и вторичного напряжений понизительные Т. п. подразделяются на районные, главные понизительные и местные (цеховые). Районные Т. п. принимают электроэнергию непосредственно от высоковольтных ЛЭП и передают её на главные понизительные Т. п., а те (понизив напряжение до 6, 10 или 35 кв) — на местные и цеховые подстанции, на которых осуществляется последняя ступень трансформации (с понижением напряжения до 690, 400 или 230 в) и распределение электроэнергии между потребителями.
В состав Т. п. входят трансформаторы силовые (См. Трансформатор силовой) (обычно 1 или 2), распределительные устройства (См. Распределительное устройство), устройства автоматического управления и защиты, а также вспомогательные сооружения. На ряде мощных понизительных Т. п. (на 220—330—500—750 кв) применяют Автотрансформаторы, что снижает потери электроэнергии (на 30—35%), расход меди (на 15—25%) и стали (на 50—60%). Распределительное устройство Т. п. может иметь 1 или 2 системы сборных шин либо не иметь их. Наиболее распространены Т. п. с одной системой сборных шин, обычно секционированной выключателями и разъединителями; на некоторых Т. п. дополнительно устанавливают обходную (байпасную) систему шин, позволяющую вести профилактические и ремонтные работы, не прекращая электроснабжение потребителей.
Т. п. изготовляют, как правило, на заводах и доставляют на место установки в полностью собранном виде или же отдельными блоками. Такие Т. п. называют комплектными (рис. 1). В СССР серийно выпускаются комплектные Т. п. мощностью от 20 до 31 500 ква с первичным напряжением 6, 10, 35, 110 и 220 кв и вторичным от 0,22 до 10 кв. Перспективно применение Т. п., у которых в качестве изоляции высоковольтных коммутационных аппаратов используется элегаз (SF6), обладающий высокой электрической прочностью и дугогасительной способностью. Применение элегаза позволяет значительно уменьшить габариты высоковольтных аппаратов и всей Т. п. в целом.
Местоположение Т. п. определяется её назначением и характером нагрузок. Т. п. с вторичным напряжением 6, 10, 35 и 110 кв размещают, как правило, в центре территории, на которой находятся потребители электроэнергии, что сокращает потери электроэнергии при её передаче и расход материалов при устройстве электросетей. При размещении цеховых Т. п. учитываются конфигурация производственных помещений, расположение технологического оборудования, условия окружающей среды, требования пожарной безопасности и др. Оборудование Т. п. может размещаться на открытой площадке (рис. 2) либо в закрытом помещении (например, в отдельном здании).
Лит.: Ермилов А. А., Электроснабжение промышленных предприятий, 2 изд., М., 1971; Электротехнический справочник, 5 изд., т. 2, М., 1975.
Б. А. Князевский.

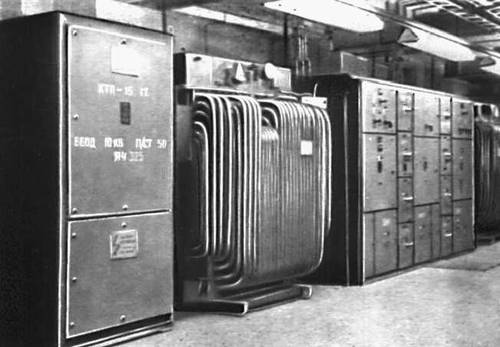

Рис. 1. Двухтрансформаторная комплектная трансформаторная подстанция (понизительная) 2 КТП-1600 на 10 кв (СССР).
Трансформаторная подстанция
Трансформаторная подстанция (ТП) — электроустановка, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов.
Рубрика термина: Энергетическое оборудование
Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград . Под редакцией Ложкина В.П. . 2015-2016 .
