Для чего служит воздушная завеса

Для чего нужна тепловая завеса?

Тепловая завеса – это оборудование, предназначенное для защиты помещения от проникновения холодного воздуха путем создания преграды из плотного воздушного потока. Тепловые завесы устанавливаются на дверные или оконные проемы. Таким образом, при использовании данных установок сбережение тепла внутри помещения достигает 75 — 80%, в то же время открытые проемы на 100% лишены данного качества теплоизоляции. Чаще всего, тепловые завесы используются в общественных помещениях с большим потоком посетителей и частым открыванием дверей.

Устройство тепловых завес

Тепловая завеса представляет собой тепловентилятор. Конструкция оборудования включает стальной корпус с полимерным покрытием и внутренний механизм. Внутри корпуса находится водяной или электрический воздухонагреватель, вентилятор и сопло для выхода струи воздуха. Воздух из помещения всасывается в устройство посредством вентилятора через перфорированную стенку корпуса. После этого воздух нагревается в воздухонагревателе и нагнетается в плоскость проема через сопло в виде струи. Значимым элементом конструкции является турбина — радиальный вентилятор, создающий воздушный поток заданных характеристик. Для создания равномерного воздушного потока требуется единая турбина, которая расположена по все длине устройства, с двигателем, закрепленным на ее торце. Как правило, длина турбины составляет не более 800 мм, так как создание более длинной детали является технологически сложной задачей. Поэтому некоторые производители применяют техническое решение с центральным расположением двигателя и установкой по бокам двух небольших турбин. Недостаток данной конструкции в том, что в центральной части воздушного потока образуется провал.

Применение воздушных завес

Объекты торговли и общественного питания

Складские помещения и ангары

В местах хранения различных грузов необходимо деление на зоны. Это связано с тем, что различные товары требуют создания разных температурных режимов. Эта задача под силу только тепловой завесе. А установка оборудования на ворота для приема товаров обеспечит устранение сквозняков и комфортную температуру в помещении.

Как выбрать тепловую завесу на входную дверь

Русские зимы суровые и непредсказуемые. Раньше печка и сени были самыми эффективными средствами против холодов. Сегодня выбор специальных климатических приспособлений намного шире. Одно из них — тепловая завеса.

В статье рассказывается:

1. Что такое тепловая завеса
2. Принцип работы
3. На что обратить внимание при выборе тепловой завесы

Прибор чаще всего устанавливают в кафе, ресторанах, торговых центрах и других помещениях с большим потоком людей. Однако с появлением бюджетных моделей для бытового применения все больше людей оснащают ими свои дома. Читайте дальше, чтобы узнать, как выбрать тепловую завесу на входную дверь.

Что такое тепловая завеса

Тепловая завеса — специальное приспособление, которое помогает сохранять постоянную температуру в помещении, не пропуская холодный воздух с улицы зимой, а горячий — летом. Представляет собой мощный тепловентилятор, который нагнетает струю воздуха при открывании двери или окна.

Кроме того, устройство выполняет несколько дополнительных полезных функций: задерживает насекомых и пыль, позволяет экономить тепловую энергию, снижая затраты на электричество.

Принцип работы

Чтобы разграничить воздух в помещении и на улице, тепловая завеса создает мощный воздушный поток. Стандартная конструкция включает:

1. Вентилятор. Ключевой элемент тепловой завесы, который нагнетает воздух.
2. Нагреватель. Повышает температуру воздуха, когда это необходимо.
3. Термостат. Отключает нагрев при достижении необходимой температуры.
4. Элемент управления. Бывает портативным или встроенным.
5. Двигатель. От его мощности зависит интенсивность прокачки воздуха.
6. Жалюзи. Направляют воздушный поток в нужную сторону.
7. Корпус. Бывает пластиковым и металлическим.

Выделяют несколько типов завес по принципу действия:

Самый распространенный вариант, подходит большинству потребителей. Такие модели работают от электрической сети. Они просты в обслуживании, практичны, доступны по цене.

Устройства такого типа работают по принципу воздушного конвектора. Вентилятор забирает холодный воздух на уровне пола и прогоняет его через отвод отопительной системы. В итоге создается плотный горячий поток, направленный параллельно плоскости проема.

Водяные тепловые завесы мощные и при этом экономичные. Их обычно устанавливают на промышленных предприятиях и складах с крупными проемами.

Самый «молодой» вид тепловых завес. Отлично выручает, когда нет возможности подключить один из предыдущих вариантов. Однако у него есть существенные недостатки. Первый — взрывоопасность. Второй — риск утечки, которая может привести к удушению. Любые манипуляции с газом нужно проводить при строгом соблюдении правил безопасности. Устанавливать прибор должны квалифицированные мастера.

Также выделяют разновидности устройств по времени работы:

1. Приборы периодического действия включаются только при открывании двери или окна.
2. Модели постоянного действия используются также для подогрева помещения.

Есть завесы без нагревательного элемента. Они разделяют климат внутри и снаружи помещения без дополнительного обогрева.

Выбор подходящего варианта зависит от того, где и как будет эксплуатироваться прибор. Если помещение большое, подойдет водяная теплозавеса — она мощная и экономичная. Придется заморочиться с монтажом, зато потом все затраты и усилия окупятся с лихвой. У таких моделей обычно есть несколько режимов работы, которые позволяют подобрать подходящие параметры для любого помещения.

Электрические модели идеально подходят для домов и офисов небольшой и средней площади. Чтобы снизить потребление электричества, устройства оснащают термостатами. Они отключают подогрев при достижении нужной температуры.

Газовые завесы монтируют, когда нет технической возможности подключить водяные. Они также рассчитаны для крупных промышленных и складских помещений.

На что обратить внимание при выборе тепловой завесы

Выбор этих устройств на рынке довольно широк. Нельзя прийти в магазин и купить первую приглянувшуюся модель. Если она не подойдет, придется тратиться на демонтаж и покупку новой. Поэтому внимательно изучите основные характеристики.

Размер

Это ключевой параметр, на который стоит обратить внимание в первую очередь. Требования к размерам изделия довольно жесткие — если их не соблюсти, весь эффект будет сведен на нет.

При горизонтальном монтаже над дверью ширина устройства должна быть не меньше ширины дверного проема. Допускается минимальное отклонение в бóльшую сторону.

Если же вы планируете устанавливать вертикальную завесу сбоку от проема, ее длина должна быть минимум 90% от высоты двери.

В некоторых случаях установкой одного прибора не обойтись. Например, если размер проема превышает три метра. Тогда монтируют несколько тепловых завес рядом друг с другом.

Если устройство не вписывается в интерьер, его можно установить под натяжным или подвесным потолком. Тогда завесу не будет заметно.

Длина струи

Этот параметр также подбирают исходя из размеров проема. Если высота двери, к примеру, три метра, а завеса расположена сверху горизонтально, то длина струи также должна быть не менее трех метров. Иначе воздух с улицы будет попадать в помещение через неохваченный участок. При выборе вертикальной завесы ориентируются на ширину проема.

Имейте в виду, что производители измеряют эту характеристику при минимальной разнице температур и отсутствии ветра. Поэтому специалисты рекомендуют приобретать устройства с запасом.

Тепловые завесы в жилых домах пока еще редкость. Однако популярность их со временем будет расти. Уже сегодня на рынке есть относительно бюджетные модели для бытового применения. Покупка такого прибора в перспективе окупится за счет экономии энергоресурсов. Зимой помещение будет лучше сохранять тепло, а значит, сократятся расходы на отопление.

Если не хватает средств на качественный прибор, не стоит откладывать его покупку в долгий ящик. Со временем техника может подорожать еще сильнее. Выручит карта «Халва». С помощью нее можно покупать технику в рассрочку без переплаты в магазинах-партнерах. Стоимость разделится на равные платежи, которые будут списывать с карты каждый месяц. Согласитесь, так гораздо удобнее.

Мощность

Если тепловую завесу устанавливают в качестве основного источника тепла, то этот параметр играет важную роль. Чтобы прибор справлялся с функцией обогрева, стоит подбирать мощность из расчета 1 кВт на 25 м³.

Если основное назначение прибора — предотвратить попадание воздуха с улицы в помещение, не меняя существенно климат внутри, то мощность не так важна.

При выборе стоит учесть максимальную нагрузку, которую способна выдержать электросеть. Устройство может расходовать до 50 кВт — справится не каждая проводка.

Выбирайте модель, которой подходит доступное в здании напряжение. Бытовые теплозавесы питаются от обычных розеток. Промышленные, как правило, требуют не менее 380 В.

Нагревательный элемент

Если выбираете тепловую завесу с функцией обогрева, обратите также внимание на устройство нагревательной системы.

На выбор есть два варианта:

1. ТЭН. Представляет собой металлическую трубку, заполненную теплопроводящим электрическим изолятором. Прибор мощный, обеспечивает интенсивный нагрев. Но есть и недостатки — крупные размеры, высокая цена и относительно медленное нагревание. Также может издавать потрескивающие звуки во время работы.
2. СТИЧ. Выполнен в виде тонкой пластины из диэлектрика, пронизанной нихромовыми нитями. Такие устройства быстро нагреваются и остывают, стоят недорого и не шумят. Но мощность их, увы, невысока. Подойдут только для небольших помещений.

Способ защиты от наружного воздуха

Этот параметр также влияет на эффективность прибора. Выделяют два вида защиты:

1. Смесительная. Устройство смешивает попадающий с улицы воздух с тем, что в помещении.
2. Шиберующая. Прибор создает мощный поток воздуха, который буквально отсекает воздушные массы с улицы. Это более эффективный и распространенный вариант.

Уровень шума

Чем мощнее прибор, тем сильнее он будет шуметь. Поэтому стоит искать разумный компромисс. Подумайте, какая характеристика важнее — высокая производительность или комфорт. Средний уровень шума моделей, представленных на рынке, равен 90 децибелам.

Дополнительные параметры

Разберем еще несколько характеристик, которые могут повлиять на принятие решения.

• Пульт управления

Его наличие крайне желательно, особенно в горизонтальных моделях. Их монтируют над дверным проемом, поэтому далеко не каждый человек сможет дотянуться до кнопок на приборе. С помощью пульта можно включать и выключать устройство, устанавливать температуру воздуха и режим работы.

• Защита от перегрева

Если температура нагревательного элемента превысит допустимое значение, прибор отключится от питания. Это поможет предотвратить поломку и более серьезные последствия.

• Режим без нагрева

Не у всех моделей есть функция отключения нагрева. Она пригодится в теплое время года.

• Воздушный фильтр

Функция для тех, кто хочет получить максимум возможностей от прибора. Встроенный фильтр очистит воздух от пыли, пыльцы, аллергенов.

Датчик позволяет поддерживать постоянную температуру в помещении.

Теперь вы знаете, как выбрать тепловую завесу на входную дверь. Нужно отталкиваться от особенностей помещения. Внимательно изучите все характеристики, почитайте отзывы и примите взвешенное решение.

Вся информация о ценах, партнерах и тарифах актуальна на момент публикации статьи. Действующие магазины-партнеры Халвы

Распределите финансовую нагрузку с картой «Халва»

Персональные тренировки — удовольствие не из дешёвых. Покупайте абонемент у наших партнёров и получайте беспроцентную рассрочку на несколько месяцев

Что такое тепловая завеса и для чего она нужна? Виды тепловых завес.

Тепловая завеса это прибор, основная функция которого создать мощный поток воздуха для предотвращения попадания наружного воздуха в помещение через открытые проемы двери, окна. В зимний период холодного воздуха в летний период пыли и жары с улицы.

Прибор имеет вытянутую плоскую форму внутри, которого установлен электродвигатель и нагревательный элемент. Нагревательный элемент может быть как тэн так и стич- элемент, так же завесы могут быть вообще без нагревательного элемента такие завесы используют когда нет возможности выделить необходимую мощность для обеспечения нагрева, но есть необходимость защитить открытый проем помещения от воздействия внешнего фактора. Так же существуют завесы с водяным источником тепла, как правило, они обладают высокой производительностью и мощностью.
Завесы так же отличаются способом управления, существуют завесы, где весь контроль установлен непосредственно на корпусе прибора, это бытовая линейка до 5кВт включительно, более мощные завесы имеют выносной пульт управления со встроенным терморегулятором, есть возможность контролировать в автоматическом режиме температуру в помещении. В водяных завесах процесс контроля температуры на выходе осуществляется с помощью скорости вентилятора или посредством применения смесительных узлов.
Основным отличием завес так же являются размеры прибора от 0,6 метра до 2метров, способом монтажа: только горизонтально, горизонтально-вертикальные или на потолок, так же необходимым напряжением 220В , 220/380В или только 380В.

Рассмотрим подробнее плюсы и минусы завес

1.Нагревательный элемент ТЭН

Такие завесы часто используют в режиме постоянной эксплуатации.

• Практически не перегреваются
• Высокий ресурс
• Универсальный монтаж (горизонт.-вертикальный)
• Большой выбор по цветовой гамме и дизайнерским решениям.
• Есть возможность изготовления корпуса завесы из нержавейки
• Нет специальных требований по выключению завесы
• Часто ТЭНовые завесы оснащаются выносным пультом управления со встроенным терморегулятором.

• Не высокая температура нагрева самого тэна,
• Если тэн не оребрен низкая дельта (разница температур на входе-выходе).
• Не целесообразно использовать концевые включатели*, для кратковременного эффективного включения (открытие-закрытие дверей в магазине, заезд — выезд из гаража и т.д.).

2.Нагревательный элемент Стич

Завесы с таким нагревательным элементом относят к бытовой линейке.
Стич-элемент-это отдаленно напоминает спираль, но по конструкции отличается.
На двух параллельных алюминиевых пластинах крепятся множество проволочек, соединяя между собой эти пластины. При нагреве эти проволочки накаляются до красна.

• Высокая дельта (разница температур вход-выход).
• Сравнительно не высокая стоимость прибора
• Мгновенный разогрев
• Есть возможность использовать концевые выключатели*

• Обязательное требование по правильному выключению завесы, (необходимость продувать нагрев.элемент).
• Не высокий ресурс элемента
• Однотипность, нет выбора по цветовой гамме

3.Завесы без источника тепла.

В основном используются в отапливаемых помещениях. Как известно разница температур над потолком намного выше, чем над полом.
Данная завеса, смонтированная в верхней части помещения пропуская воздух с верхних слоев создает мощную преграду для попадания в помещения воздуха из вне. Производительность таких завес часто превышает 1500м3/час.

• Энергоэффективная
• Нет необходимости прокладывать отдельную проводку, мощность электродвигателя не превышает 250Вт.
• Высокая производительность

• Невозможно использовать как источник отопления
• Эксплуатация только в отапливаемых помещениях

4.С водяным источником тепла.

• Энерго экономичные
• Высокая производительность
• Долгий срок службы
• Точное поддержание температуры воздуха на выходе, при условии константы температуры теплоносителя.

• Необходим источник производящий теплоноситель (централизованное отопление, котлы, печи и т.д.).
• Дорогостоящее доп.оборудование (смесительный узел, насос и т.д.).

Подбор тепловой завесы.

Очень часто возникает вопрос, как обеспечить комфортный микроклимат в помещении наиболее экономично и эффективно. Зимой отсечь проникновение холодного воздуха даже при частом открывании входной двери, летом чтоб не проникли пыль и жара с улицы , а так же чтоб не было утечки кондиционированного воздуха из помещения, ответ однозначно -завеса.
Для наиболее эффективного подбора завесы рекомендую ознакомиться со статьей «что такое завеса, виды тепловых завес».
Подбор завес так же осуществляется сугубо индивидуально, если в одно помещение данная завеса подходит идеально, то для других не подходит вовсе. Но всегда надо учитывать, что ширина завесы должна быть не меньше ширины проема!

Рассмотрим несколько примеров:

Склад с размер входного проема 3х3 метра. Смонтировать тепловую завесу над проемом нет возможности, так как установлены автоматические двери с подъемом вверх. Максимальная электрическая мощность 18кВт. В данном случае идеально подходит тепловая завеса на 9кВт с длинной корпуса 1,5метра и эффективной длинной струи 3,5 метра. Монтируем по вертикали две завесы друг против друга. Отсутствие пусковых токов позволяют не выйти за пределы лимита по мощности.

Рассмотрим вариант с небольшим магазином. Имеем магазин площадью 100м2 и высотой потолка 3,5 метра , ширина двери 90см, высота 2 метра. Отопления нет. Для точного подбора необходимо знать режим работы данного магазина, если 8 часовой устанавливаем тепловую завесу со стич элементом с выносным пультом управления в данном случае длинной 1 метр, эффективной длинной струи 2,5 метра и мощностью 6 кВт. Как известно, для комфортного обогрева помещения необходима мощность 1кВт на 10м2 площади. В данном случае высота потолка выше стандартного вычисляем площадь в м2 100х3,5/2,7=130м2 т.е при стандартной высоте потолков данный объем получаем 130м2. Необходима мощность 13кВт.

Но функция тепловой завесы не в обогреве помещения, поэтому устанавливаем еще дополнительный источник тепла не менее 7кВт (конвектор, печь, калорифер и т.д.).

* концевой выключатель используют для экономии электроэнергии.

Устройство, схема и принцип работы тепловых завес

В данной статье мы рассмотрим принцип работы воздушно-тепловых завес и их структуру, а также рассмотрим разнообразные сферы применения этих устройств, включая как распространенные, так и необычные.

**Принцип работы воздушных завес**

Воздушные завесы предназначены для создания барьера, препятствующего потоку воздуха через открытые проемы. Их работа заключается в формировании динамической защиты с помощью направленного воздушного потока вдоль проема.

**Устройство воздушных завес**

Что входит в состав воздушной завесы? Для создания направленного потока воздуха применяются вентиляторы с воздухораспределителем, а также электродвигатели для их привода, все это размещается в компактном корпусе. Для управления электродвигателем и, при необходимости, подогрева воздуха внутри завесы, требуется электрическая схема с элементами управления.

*Принципиальные схемы воздушных завес*

Приведем принципиальные схемы воздушных завес, где показаны основные компоненты в упрощенном виде и их взаимодействие.

1. *Принципиальная схема воздушной завесы без нагрева.*

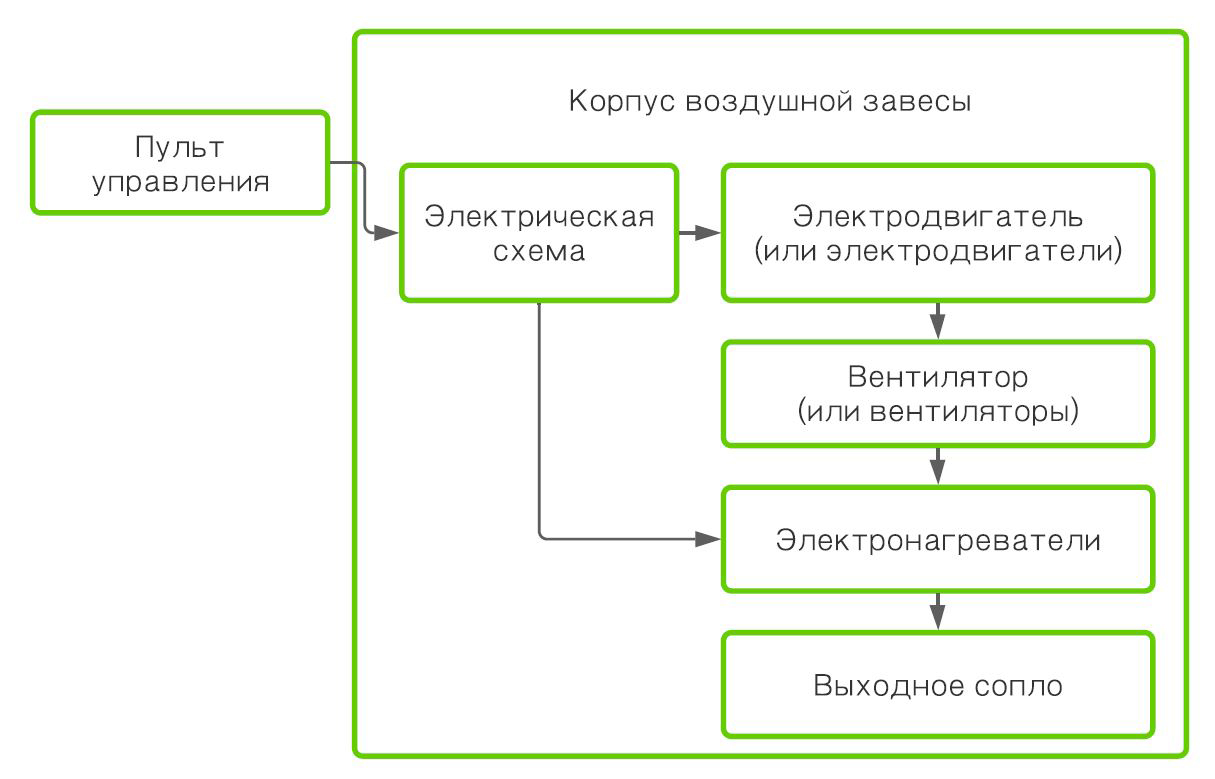

2. *Принципиальная схема воздушной завесы с электрическим нагревом.*

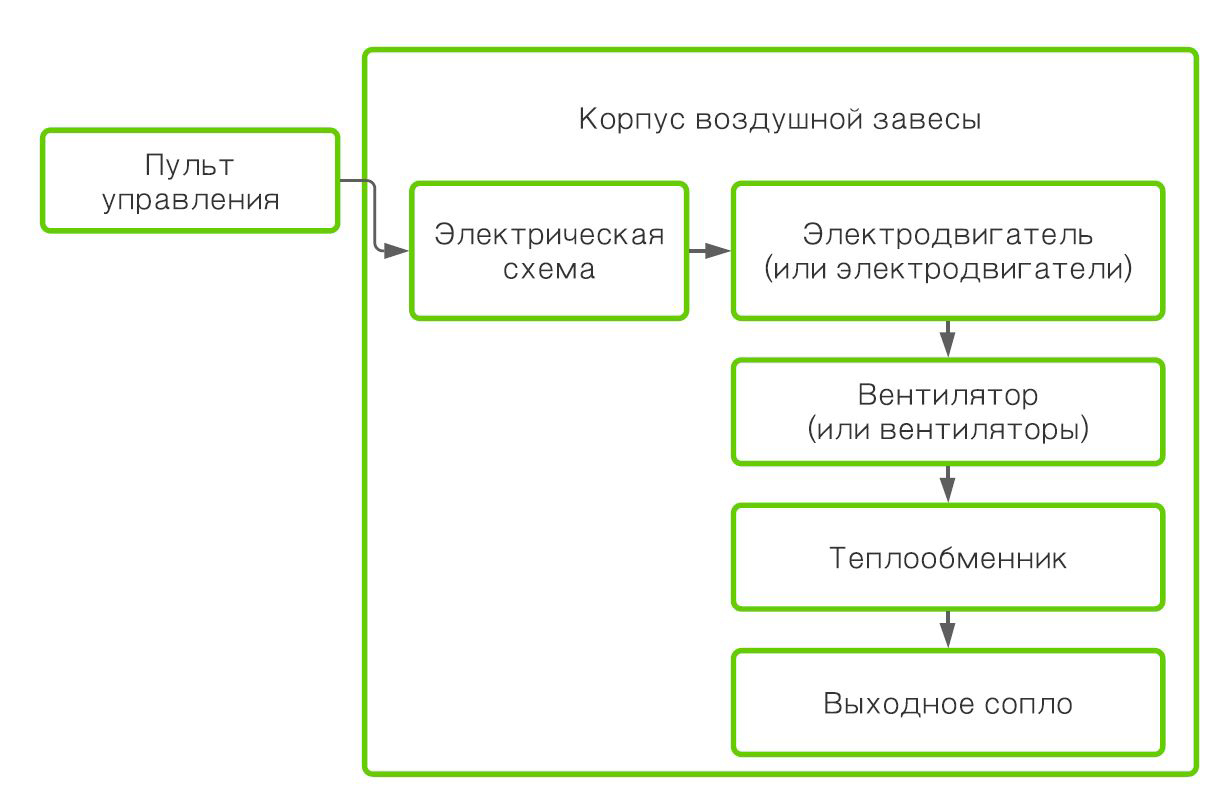

3. *Принципиальная схема воздушной завесы с водяным нагревом.*

*Функции воздушных завес*

Главное применение воздушных завес заключается в температурном разделении сред по разные стороны от открытых проемов. Это включает защиту от холода или тепла, поддержание определенных условий внутри помещений и сохранение необходимой температуры в холодильных установках. Завесы также используются для защиты от пыли, запахов, вредных примесей и насекомых. Комбинация этих функций может быть использована в различных сферах.

**Вентиляция с помощью тепловой завесы:** Частично воздушные завесы могут использоваться для имитации работы отдельных частей вентиляционной системы, направляя поток вдоль плоской поверхности. Однако это требует учета ограничений по шуму и скорости потока, характерных для систем вентиляции.

**Отопление тепловыми завесами:** Воздушная завеса не является отопительным устройством, но благодаря функции нагрева воздуха может использоваться для этой цели. При этом важно учитывать скорость и температуру потока воздуха, чтобы не нарушить комфорт в помещениях, где присутствуют люди.
